2020最新中考物理专题复习 电路故障分析(无答案)
1 故障分析 一、电路故障分析： (假如电路中只有一处故障) 1、电压表无示数，电流表有示数。原因：电压表所夹区域L1发生短路。根据U=I*R，导线有电流通过，但导线理论上没有电阻，因而导线不分压 2、电流表无示数，电压表有示数。原因：电压表所夹区域即L1发生断路。电压表与灯泡L2串联，电压表电阻大分压大，灯泡电阻小分压小，串联中电压表分担的电压就接近于电源电压。 3、电流表和电压表都没有示数。原因：电压表所夹区域外发生断路，导致电路不通。 例1. 如图所示，当开关S闭合时，发现电流表指针偏转，电压表指针不动接近为零。该电路的故障可能是（ ） A. 灯L1处短路 B. 灯L2处短路 C. 灯L1处断路 D. 灯L2处断路
例2、在测量小灯泡电阻的实验中，小明按图11所示的电路图连接好电路后，闭合开关，发现：灯不亮，电流表没有示数，电压表有示数。电路中的故障可能是 ( ) A．灯泡发生短路 B．灯泡发生断路 C．变阻器R发生短路 D．变阻器R发生断路
例3、在测量小灯泡电阻的实验中，小明按图11所示的电路图连接好电路后，闭合开关，发现：灯不亮，电流表没有示数，电压表也没有有示数。电路中的故障可能是 ( ) A．灯泡发生短路 B．灯泡发生断路 C．变阻器R发生短路 D．变阻器R发生断路
4、 开路故障区域判断方法： ① 导线法：把一根导线并接到可能发生开路的地方，电路被连通，可以观察到_______有示数，_______发光。 ② 电压表法：将电压表并接到接到可能发生开路的地方，用电压表把电路连通，电压表有示数，而且它的示数等于__________。但电路中的灯__ ______，电
流表_______示数. 例4、如图所示，若开关S闭合后，灯L1、L2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮.由此可以判断（ ） A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路
例5、如图所示电路，电源电压为6V．闭合开关后，两个小灯泡均不发光，用电压表测得ac与bd两点间的电压均为6V，则故障可能是 ( ) A. L1的灯丝断了 B．L2的灯丝断了 C．R的电阻丝断了 D．开关接触不良 巩固练习 1、如图1所示的电路，合上开关，小灯泡正常发光若将小灯泡和电流表的位置互换，则合上开关后的现象是（ ） 2
图5 图6 图8 图7
A．小灯泡不发光 B．小灯泡会烧坏 C．小灯泡仍正常发光 D．电压表和电流表都没有示数 2、如图2所示，闭合开关S后，电流表几乎无示数，电压表示数近似等电源电压，产生这一现象的原因可能是（ ） A、 L2短路 B、 L2灯丝断了 C、 L1短路 D、L1灯丝断了 3．如图3所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uab=0，Ubc=6V，则该电路的故障可能是（ ） A．开关S接触不良 B．灯L1断路 C．灯L2短路 D．灯L2的灯丝断了 4．在如图4所示的电路中，电源电压不变．闭合开关S，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（ ） A．灯L1可能变亮 B．灯L1亮度可能不变 C．灯L2可能断路 D．灯L2可能短路
图1 图2 图3 图4 5．如图5所示，开关S闭合后，电路正常工作，电压表有一定的示数。一段时间后，电压表的示数突然变为零，则故障可能是R1_______或R2_______。(填“短路”或“断路”)
6.按图6的电路进行实验，当闭合电键后发现电流表指针不动，电压表读数正常，则可能出现的情况是（ ） A.安培表坏了，电流无通路 B.电源的正、负极接反了 C.灯泡的灯丝断了，或连接电流表的两根接线碰线了 D.电流表的量程选得不合适
7.小红在做“探究串联电路电压的规律”实验时，连好了如图7所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对这一现象产生原因的分析中，合理的是( ) A．灯泡L2发生了断路 B．由于灯泡L2的电阻较小，其实际功率较小 C．由于灯泡L2的电阻较大，其实际功率较小 D．灯泡L2发生了短路
8.在如图8所示的电路中，闭合开关，调节滑动变阻器，发现两只电表中有一只电表的示数明显变小，另一只电表的示数明显变大。下列判断中正确的是（ ） A.可能是灯L断路 B.一定是灯L短路 C.可能是滑动变阻器R断路 D.一定是滑动变阻器R的滑片向左滑动
9、如图所示电路，闭合开关时，发现电流表指针几乎没有偏转。某同学拿一根导线去查找电路故障，他将导线并接在bc、 cd 、ed 两端时，电流表指针没有发生偏转；将导线并接在ab 两端时，发现电流表指针发生了偏转，由此可知电路故障可能是 （ ） A．e点断路 3
B．L1开路 C．电流表短路 D．L2开路
10、在做电学实验时，有时会遇到电路元件接触不良现象，一般要利用电压表来检测故障发生的位置．小强同学连接了如图所示电路，开关闭合后灯泡不亮，电流表的示数为零，此时用电压表测得a、d间电压不为零，a、c间电压为零，c、d间的电压不为零，这说明（ ） A. 电源接线柱接触不良 B. 开关的触片或接线柱接触不良 C. 电流表连接柱接触不良 D. 灯泡灯丝断了或灯座接触不良
二、比例问题 11、质量相同的两个物体由于吸热而升温,若它们的比热容之比为1∶2,升高的温度之比 为3∶2,则它们吸收的热量之比为（ ） A.3∶4 B.4∶3 C.1∶3 D.3∶1 12、有一铜球和铅球,质量之比是2:3,比热容之比是3:1;若两球吸收相同的热量后,升高的温度之比（ ） A. 1:2 B. 2:1 C.2:9 D. 9:2 13、已知两只电阻R1∶R2=1：3，如果两只电阻并联，则通过两只电阻的电流之比为I1∶I2= ，两只电阻两端的电压之比为U1∶U2= ，两只电阻的功率之比为 。 如果两只电阻串联，则通过两只电阻的电流之比为I1∶I2= ，两只电阻两端的电压之比为U1∶U2= ，两只电阻的功率之比为 。
14.现有4只标有“PZ220—100”字样的灯泡，其中2只灯泡串联，另2只灯泡并联，把它们分别接入家庭电路中，则并联的2只灯泡消耗的功率是串联的2只灯泡消耗功率的（ ） A、8倍 B、4倍 C、2倍 D、0.5倍 15、两台电动机，其功率之比为2﹕3，做功时间之比为3﹕2，则消耗的电能之比为( ) A.1﹕1 B.2﹕3 C.4﹕9 D.9﹕4 16、甲、乙两个电热器的电阻之比为5∶4，通过的电流之比为2∶1，通电时间之比为1∶2，则电流通过甲、乙两个电热器产生的热量之比为（ ） A．5∶2 B．5∶4 C．2∶5 D．10∶1 17、电路两端的电压变为原来的2倍，电阻变为原来的1／2．则电路原来消耗的电功率与后来消耗的电功率之比为（ ） A.1∶2 B.2∶1 C.1∶4 D.1∶8 18、要使某用电器在相同时间内消耗的电能变为原来的2倍，以下措施可行的是（ ） A．仅使电压变为原来的2倍 B．电压不变，而使用电器电阻变为原来的一半 C．仅使电流变为原来的2倍 D．同时改变电压为原来的4倍，电阻为原来的2倍
三、动态电路分析〖补充〗 1．如图1所示，电路中Rx为压敏电阻，阻值随所受压力增大而减小，开关S闭合后，螺线管的上端相当于电磁铁的_________极；当压力增大时，电磁铁的磁性会________。 4
图1 图2 图3 2．小明去超市，走到电梯前发现电梯运动较慢，当他站在电梯上时又快了起来．小明根据所学的知识，画出如图2所示的电路（R是一个压敏电阻）．小明分析：当人站在电梯上，压敏电阻的阻值减小，则电磁铁的磁性变________，衔铁与触点________（填“1”或“2”）接触，电动机的转速变_________．
3．如图3是一种“闯红灯违规证据抓拍模拟器”的工作原理图，光控开关接收到红光时会自动闭合，压敏电阻受到压力时其阻值会变小。当红灯亮后，且车辆压到压敏电阻上时，电磁铁的磁性因电路中电流的改变而变 （填“强”或“弱”），吸引衔铁与触点 （填“1”或“2”）接触，电控照相机工作，拍摄违规车辆。
4．某同学做电学实验时，电路如下图所示．已知他所用电流表的量程为0～0.6A，电压表的量程为0～3V，电源电压为6V保持不变，滑动变阻器的最大阻值为50Ω，定值电阻R0为10Ω，开关S闭合后，在实验操作无误的情况下，下列说法中正确的说法是（ ） A. 电流表的最大示数为0.6A B. 滑动变阻器消耗的最小功率为0W C. 电压表的最小示数为1V D. 电阻R0消耗的最大功率为1.8W
5．如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器R2
阻值变化的图像如图乙所示，R2的总阻值为50Ώ．下列说法中错误．．的是( )
A. 电源电压为6V B. 该电路的最大功率为3．6W C. P在b端时，电阻R1的功率为0．1 W D. P在b端时，该电路的总功率为0．5 W
6．如图所示，电源两端电压保持12V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值 R＝60。不考虑灯丝电阻随温度的变化，下列说法正确的是 （ ） A. S闭合后，使电压表的示数减少1V，小灯泡L两端的电压就增加1V B. S闭合后，小灯泡L的最小实际电功率为0.5W C. 小灯泡L正常发光时，变阻器R消耗的电功率为6W D. 开关S断开时，电压表的示数为12V
(2020物理中考备考)微专题六 电路设计和电路故障分析(中考真题)(附答案)
微专题六电路设计和电路故障分析专题概述本专题涉及的电路设计和电路故障问题是近几年中考考查的热点，命题形式多以选择题形式出现，实验题中也有考查．方法指导1.电路设计设计电路前，先对设计要求进行分析，明确各用电器的具体接法，要注意开关的作用．一个开关如果能够控制所有的用电器，则这个开关一定和电源串联在一条电路上；也可以利用开关与用电器并联、两个(或多个)开关串联或并联实现对电路的控制．2.电路故障分析(1)电路断路：①灯泡不亮；②电流表无示数；③电压表无示数，说明电压表所测电路两节点之外断路；④电压表有示数(接近电源电压)，说明电压表所测电路两节点之间断路．(2)电路短路：一、电源短路；二、部分短路：①灯泡仍亮(没有被短路)；②灯泡不亮(被短路)；③电流表有示数(没有被短路)；④电压表有示数(所测部分断路没有短路)；⑤电压表无示数(所测部分短路)．分类练习类型一电路设计1.(2019，德州)汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关S2闭合，指示灯熄灭，蜂鸣器不工作．下图设计的电路图正确的是(B)2.(2019，泰州)某智能家政机器人有三种识别启动方式，人脸识别(S1)、指纹识别(S2)、密码识别(S3)，只要其中一种方式识别成功，则相应开关闭合，机器人启动(机器人用表示)，下列电路设计符合要求的是(C)3.(2019，潍坊)某款售水机可通过刷卡(闭合“感应”开关)或投币(闭合“投币”开关)接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明．下列简化电路中符合要求的是(B)4.(2019，威海)小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现．当大棚内光线较暗时，光控开关S3自动闭合，接通灯泡；当需要给大棚通风时，闭合开关S4，启动风机．灯泡和风机均可独立工作，以下简化电路图符合要求的是(C)5.(2019，乐山)小华设计了一种输液提示器，能在护士站观察到药液量的变化．当袋中药液量减少时，为使电压表示数随之减小，符合要求的电路图是(C)类型二电路故障6.(2019，天津)如图所示的电路中，两个小灯泡的规格相同．闭合开关后，只有一个小灯泡发光，电压表指针偏转明显．则故障原因可能是(A)A．L1短路B．L1断路C．L2短路D．L2断路7.(2019，郴州)如图所示，闭合开关后，灯泡L没有发光，电流表和电压表的示数均为0.若电路中只有一处故障，则可能的故障是(A)A．灯泡L断路B．电阻R断路C．灯泡L短路D．电阻R短路8.(2019，襄阳)在如图所示的电路中，电源电压保持不变．闭合开关S，电路正常工作．过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变大，则下列判断中正确的是(D)A．可能是灯L断路，电流表的示数变小B．可能是电阻R短路，电压表的示数变大C．可能是灯L短路，电压表的示数变大D．可能是电阻R断路，电流表的示数变小9.(2019，凉山州)如图所示为小明连接的电路，他先检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一个电压表分别并联接到ab、bc、ac两点，灯L1、L2均不发光，且电压表无示数，再用电压表并联接到dc两点时，灯L1、L2均不发光，但电压表指针有明显偏转，由此判定电路的故障可能是(B)A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路10.(2019，成都)如图所示电路，开关S闭合后，两灯均发光，电压表测的是灯L1(选填“L1”或“L2”)两端电压．一段时间后，两灯均熄灭，但电压表有读数且示数较大，电流表无读数，则故障可能是L1断路(选填“L1短路”“L1断路”或“L2断路”)．11.(2019，盐城)小芳用铅笔芯制作如图所示的“模拟调光灯”．闭合开关后，左右移动回形针，小灯泡始终不亮．为检查电路故障，小芳将电压表接到A、B两点，测得电压为3.0 V，则A、B间断路(选填“短路”或“断路”)，这种故障可能的情况是灯丝断了、灯泡与灯座接触不良．。
2024年中考物理专题复习—电路故障分析方法解析
2024年中考物理专题复习—电路故障分析方法解析在电学中，用电器不工作、突然变亮或变暗或电表示数异常等，统称为电路故障。
如下图所示：电路故障分析思路：①是什么？②在哪里？③怎么分析？具体分析：一、电路断路分析1.电压表法将电压表并接到可能发生开路的地方，用电压表把电路连通，电压表有示数，而且它的示数等于电源电压。
但电路中的灯不亮，电流表有示数。
小结：无电流，是开路—→并接电压表，电压表有示数—→断路在接点内，且接近电源电压例1.如图电路中，电源电压为3V。
当开关S闭合时，两灯泡都不发光，且电压表V的示数为3V。
产生这一现象的原因可能是（）A.灯L1短路B.灯L2短路C.灯L1开路D.灯L2开路解析：两灯不亮，无电流，是开路—→并接电压表，电压表最大示数3V—→断路在接点内，L1断路（开路）。
答案：C。
变式1.在电学实验中，遇到开路时，常用电压表来检测。
某同学连接了如图所示的电路，闭合开关S 后，发现灯不亮，为检查电路故障，他用电压表进行测量，结果是U ae=3V，U ab=0，U bd=0，U de=3V，则此电路的故障可能是（）A.开关S接触不良B.小灯泡灯丝断了C.d、e间出现断路D.e、f间出现断路答案：C。
变式2.（2023·黑龙江牡丹江）如图所示，闭合开关，说法正确的是（）A.两只小灯泡并联B.电压表测量L1两端的电压C.若L1不发光，一定是L1断路D.若L2不发光，电压表一定无示数答案：B。
2.导线法把一根导线并接到可能发生开路的地方，电路被连通，可以观察到电流表有示数，L2发光。
小结：无电流，是开路—→并接导线，电流表有示数，灯亮—→断路在接点内。
例2.如图所示电路，闭合开关时，发现电流表指针几乎没有偏转。
某同学拿一根导线去查找电路故障，他将导线并接在bc、cd、ed两端时，电流表指针没有发生偏转；将导线并接在ab两端时，发现电流表指针发生了偏转，由此可知电路故障可能是（）A.e点断路B.L1开路C.电流表短路D.L2开路答案：B。

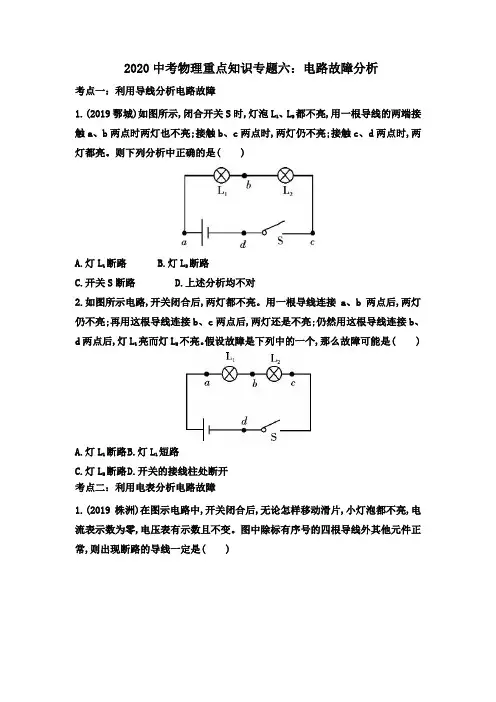

2020中考物理重点知识专题六：电路故障分析(解析版)
2020中考物理重点知识专题六：电路故障分析考点一：利用导线分析电路故障1.(2019鄂城)如图所示,闭合开关S时,灯泡L1、L2都不亮,用一根导线的两端接触a、b两点时两灯也不亮;接触b、c两点时,两灯仍不亮;接触c、d两点时,两灯都亮。
则下列分析中正确的是( )A.灯L1断路 B.灯L2断路C.开关S断路D.上述分析均不对2.如图所示电路,开关闭合后,两灯都不亮。
用一根导线连接a、b两点后,两灯仍不亮;再用这根导线连接b、c两点后,两灯还是不亮;仍然用这根导线连接b、d两点后,灯L1亮而灯L2不亮。
假设故障是下列中的一个,那么故障可能是( )A.灯L1断路B.灯L1短路C.灯L2断路D.开关的接线柱处断开考点二：利用电表分析电路故障1.(2019株洲)在图示电路中,开关闭合后,无论怎样移动滑片,小灯泡都不亮,电流表示数为零,电压表有示数且不变。
图中除标有序号的四根导线外其他元件正常,则出现断路的导线一定是( )A.①B.②C.③D.④2.(2019襄阳)在如图所示的电路中,电源电压保持不变。
闭合开关S,电路正常工作。
过了一会儿,灯L熄灭,两个电表中只有一个电表的示数变大,则下列判断中正确的是( )A.可能是灯L断路,电流表的示数变小B.可能是电阻R短路,电压表的示数变大C.可能是灯L短路,电压表的示数变大D.可能是电阻R断路,电流表的示数变小3.(2019攀枝花)如图所示,闭合开关,甲、乙、丙三灯泡均正常发光,两电表均有示数。
一段时间后,三灯泡突然熄灭,两电表示数均变为零。
若将甲、乙两灯泡互换,一电表示数仍为零,另一电表有示数。
造成此现象的原因可能是( )A.甲灯短路B.甲灯断路C.乙灯断路D.丙灯断路4.某同学利用如图所示的电路测量小灯泡的电阻,实验时发现,闭合开关以后,灯泡不亮,电流表没有示数,电压表的指针明显偏转,无论怎么移动滑动变阻器滑片的位置,电压表的示数都不变,且均为电源电压,可能出现的问题是( )A.电流表烧坏B.灯泡被短路C.灯泡处开路D.滑动变阻器开路5.(2019苏州)在探究串联电路电压特点的实验中,小红按电路图正确连接好电路,闭合开关后发现两电压表指针偏转角度相同。
2020年春基于核心素养中考物理特色专题——电路故障问题含解析
2020年春基于核心素养中考物理特色专题——电路故障问题一、电压表问题引起电路故障分析（一）电压表示数为零的情况1.电压表测量的用电器发生短路一灯亮一灯不亮，电流表有示数；2.干路用电器发生断路两灯都不亮，电流表无示数；3.电压表故障或与电压表连线发生断路两灯都亮，电流表有示数（二）电压表示数等于电源电压的情况1.电压表测量的用电器发生断路两灯都不亮，电流表无示数注：此时不能把电压表看成断路，而把它看成是一个阻值很大的电阻同时会显示电压示数的用电器，由于电压表阻值太大，根据串联电路分压作用，电压表两端几乎分到电源的全部电压，电路中虽有电流但是很微弱，不足以使电流表指针发生偏转，也不足以使灯泡发光。
如果题目中出现“约”、“几乎”的字眼时，我们就锁定这种情况。
2.干路用电器发生短路一灯亮一灯不亮，电流表有示数二、电流表无读数引起电路故障分析电流表有示数说明和电流表串联的电路是通路；电流表没有示数则有两种情况：1.断路；2.电路中电流太小，不足以使电流表指针发生偏转（例如：电压表与电流表串联）3.用电流表判断电路故障例题及其解析三、电路元件问题引起电路故障分析四、电源被短路问题引起电路故障分析【例题1】在如图所示的电路中，闭合开关S，两灯均正常发光；一会儿后，一灯突然熄灭，另一灯仍正常发光，且电压表、电流表示数均不变．下列判断正确的是（）A．L1短路B．L1断路 C．L2短路 D．L2断路【答案】B．【解析】此题考查了用电流表、电压表来判断电路故障，对两表的用法和特征要会运用．关键要正确理解断路和短路的含义．分析电路知，两只灯泡并联，电压表测并联电路的电压，电流表测L2的电流．并联电路的特点是：各用电器工作状态互不影响．根据电流表、电压表在电路中特征来判断．A．L1短路，则造成电源两极相连，电源短路，电压表、电流表示数均为零．故A不合题意；B．L1断路，L2支路不受影响，电流表示数不变，电压表示数仍等于电源电压．故B符合题意；C．L2短路，则电直接接在了电源两极，被烧坏，无示数．故C不合题意；D．L2断路，则电压表直接测电源电压，示数不变，电流表示数为零．故D不符合题意．【例题2】如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A．灯L断路 B．灯L短路C．变阻器R断路 D．变阻器R短路【答案】B【解析】小灯泡不发光说明灯泡短路或灯泡断路或滑动变阻器断路，电流表有示数，安说明电路不可能是断路，是短路，滑动变阻器短路时，灯泡会发光，故电路中存在的故障可能是小灯泡短路，电压表测量的是一段导线两端的电压，电压为0，B正确,选B。

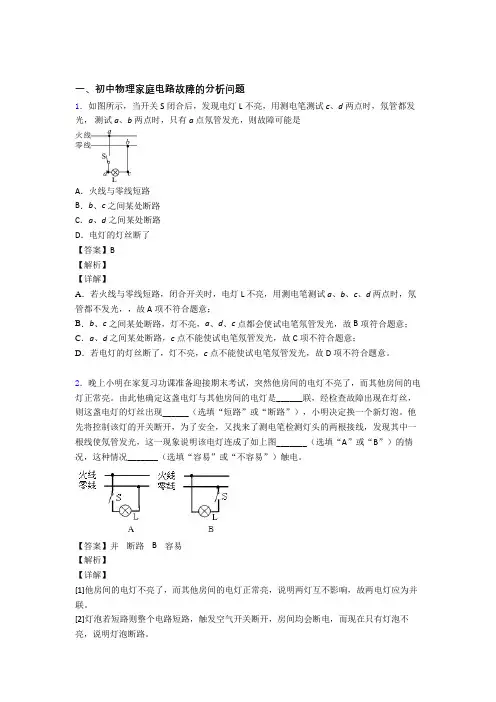

2020-2021中考物理复习家庭电路故障的分析问题专项易错题及详细答案
【解析】
【分析】
【详解】
A．开关中的两个线头相碰，相当于开关处于闭合状态，它不会造成空气开关的跳闸，故A错误；
B．三孔插座是为了防止用电器外壳带电发生触电事故，故B正确；
C．若在导线a和b之间接一个灯泡，则它和L是并联的，故C错误；
D．如果是m与j之间发生断路，用试电笔测试插座的左孔时，氖管不会发光，故D错误。
5．晚上，小强家的灯均正常发光，突然灯全部熄灭，经检查保险丝完好，用测电笔检测插座的两孔，氖管均发光，发生这一现象的原因可能是（ ）
A．某盏灯灯丝断了B．某开关处短路了
C．进户线的零线断了D．插座处短路了
【答案】C
【解析】
【分析】
【详解】
A．家庭电路为并联电路，某盏灯灯丝断了，不会对其它用电器产生干扰，故A不符合题意；
A．台灯灯丝烧断了B．他家空气开关“跳闸”了
C．书桌边的插座与火线断开D．书桌边的插座与零线断开
【答案】D
【解析】
【详解】
A．若台灯灯丝烧断了，把台灯插头插入其他插座时，台灯不会发光，故A不符合题意；
B．若空气开关“跳闸”了，把台灯插头插入其他插座时，台灯不会发光，故B不符合题意；
C．若书桌边的插座与火线断开，不会使测电笔的氖管发光，故C不符合题意；
故选D。
8．下列关于家庭用电知识的说法正确的是( )
A．制作保险丝应选择熔点较高，电阻较小的材料
B．控制电灯的开关应连接在火线与该电灯之间
C．小明家正使用着一台110W的电冰箱，当他将60W的台灯的插座插进插座时，灯不亮且空气开关跳闸，则台灯断路
D．使用螺丝刀形状的试电笔时手不能接触上端的金属帽
【答案】B
故选A。
15．如图所示为某家庭卫生间电路，电灯和电热器都在正常工作。在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析不合理的是（ ）

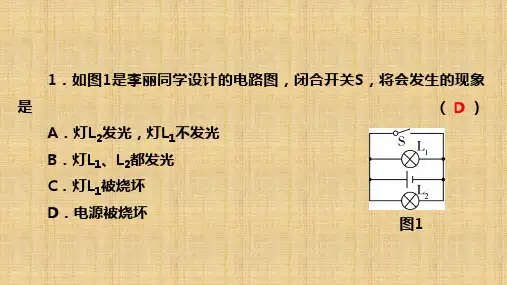

中考物理复习专题：电路故障分析
为零，则故障可能是
(B)
A．灯L1短路 C．灯L1断路
B．灯L2短路 D．灯L2断路
8．如图所示电路，闭合开关，移动滑动变阻器的滑片P，小灯泡不
亮，电压表有示数但无明显变化，电流表有示数且有变化，则电路的故
障可能是
(B)
A．小灯泡断路
B．小灯泡短路
C．滑动变阻器短路
D．滑动变阻器断路
Байду номын сангаас
• 9. 在“测定小灯泡电阻”的实验中，如
• 11.如图所示是某同学用滑动变阻器改变小灯灯 泡亮度的实验电路。闭合开关时发现小灯泡不 亮，估计是小灯炮断路或短路，他用一只电压 表，设法查出故障。
（1）电压表并联在L两端有示数说明灯L断路 ；
（２）电压表并联在L两端无示数说明灯L 短路 ； （３）电压表串联在电路中且有示数说明灯L短路； （４）电压表串联在电路中且无示数说明灯L 断路。
(6)小希闭合开关后，小灯泡不发光，电流表有示数，电压表无示 数，出现该现象的原因是___小__灯__泡__短___路___。
(7)小军闭合开关后，小灯泡不发光，电流表无示数，电压表示数 接近电源电压，出现该现象的原因是小___灯__泡__断__路___或__电__压__表__、___电__流__表__位___置 _接__反___。
(5)小海闭合开关后，发现电压表反向偏转，出现该现象的原因是 ___电__压__表__正___、__负__接__线___柱__接__反__了_。改正电路后，再次闭合开关，使小灯泡 正常发光，小海发现电流表指针指到刻度盘右侧无刻度处，出现该现象 的原因是_____电__流__表___所__选__量__程___过__小。
灯泡的发光情况判断出电路故障，判断的根据是 __若___只__有__检__测___灯__泡__L_0_发___光__，__说__明__灯___泡__L_短__路___；__若___
2020-2021中考物理专题复习家庭电路故障的分析问题的综合题附详细答案
一、初中物理家庭电路故障的分析问题 1．在下列情况中，不可能．．．引起家庭电路中空气开关跳闸的是（ ） A．开关中的两个线头相碰 B．插头中的两个线头相碰
C．电路中增加了大功率的用电器 D．电线的绝缘皮损坏
【答案】A 【解析】 【分析】 【详解】
A．造成空气开关跳闸的原因是：电路中的电流过大，而引起电流过大有两个方面：短路
和总功率过大。开关中的两个线头相碰，只会造成开关无法控制用电器，但不会引起空气开关跳闸，故A符合题意； B．插头中的两个线头相碰也会造成短路，从而引起空气开关跳闸，故B不符合题意；
C．电路中增加了大功率用电器会造成总功率过大，从而引起空气开关跳闸，故C不符合
题意； D．电线的绝缘皮损坏，会引起零火线直接接触，造成短路，从而引起空气开关跳闸，故D不符合题意。 故选A。 【点睛】
2．如图所示的家庭电路，当闭合开关时，发现电灯不亮。若原因是图中打“x”的位置发生了断路。则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。
【答案】会 【解析】 【分析】 【详解】 如果开关闭合后，灯不亮，经检查，是图中打“x”的位置发生了断路，则A点通过灯泡、开关与火线连通，A点与零线之间断开，即A点也带电，故A点会使氖管发光。 3．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）
【答案】1； ④。
【解析】 【详解】 [1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之
间，即位置1接开关，位置2接灯泡； [2] 当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台
中考物理专题复习之电路故障分析共20页
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
20
中考物理专题复习之电路故障分析
•
46、寓形宇内复几时，曷不委心任去 留。
•
47、采菊东篱下，悠然见南山。
•
48、啸傲东轩下，聊复得此生。
•
49、勤学如春起之苗，不见其增，日 有所长 。
•
50、环堵萧然，不蔽风日；短褐穿结 ，箪瓢 屡空， 晏如也 。
▪
பைடு நூலகம்
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
人教版物理中考专题复习——专题3 电路故障分析、动态电路分析(Word版附答案)
专题三电路故障分析、动态电路分析电路故障分析1．(2020·株洲中考)小明同学按如图连接好电路，闭合开关后发现，甲、乙两灯泡不亮，然后他拿来一根导线直接连在甲灯泡两端，此时甲、乙灯泡仍不亮，于是取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来。
根据以上现象可以推断出下列哪个结论是正确的()A.甲灯泡断路 B．乙灯泡断路C.甲、乙灯泡都断路 D．电源坏了(第1题图)(第2题图) 2．(2020·青海中考)如图所示，是探究串联电路中小灯泡两端的电压与电源两端电压关系的电路图。
已知电源电压为 4.5 V，L1、L2为两个不同规格的小灯泡，当闭合开关S后两灯都不亮。
用电压表进行测量时，测得AB两点之间的电压为零，BC两点之间的电压为4.5 V。
则下列判断中正确的是()A.灯泡L1的灯丝断了 B．开关接触不良C.灯泡L2的灯丝断了 D．灯泡L2短路3．(2020·镇江中考)如图所示，闭合开关S，发现灯L不亮，用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光。
若仅有一处发生断路，则该处可能是()A.熔丝处 B．P、M间某处C.M、N间某处 D．N、Q间某处(第3题图)(第4题图) 4．(2020·恩施州中考)如图所示的实验电路中，闭合开关，移动滑动变阻器的滑片，发现电压表有示数但无明显变化，电流表有示数并且有变化，小灯泡不亮。
则可能的故障原因是()A.小灯泡断路 B．小灯泡短路C.变阻器短路 D．变阻器断路5．(2020·湖州中考)小明家里的一盏电灯不能发光了，换上新的电灯，还是不能发光。
于是小明拿来测电笔，闭合开关后，分别在如图a、b、c、d四个位置进行测量，测电笔均能发光。
则电路故障是()A.a点与火线之间断路B.a点与b点之间断路C.c点与d点之间断路D.d点与零线之间断路6．(2020·广安中考)利用如图所示的装置测量小灯泡的电功率，电源电压恒定不变，小灯泡上标有“3.8 V”字样。
2020年中考物理试题分类命题备考方略 专题12 电路识别与设计 电路故障题(含解析)
2020年物理试卷分类命题备考方略专题十二电路识别与设计电路故障题★命题诠释1。
电路的识别与设计电路识别与设计是中考试卷常见考题,也是学生学习的难点。
电路识别与设计在中考中占据很重要的位置，中考常以选择题、作图题、判断题的形式出现.2。
电路故障分析电路故障分析是初中物理学习过程中的难点，也是每年中考考查的热点之一,其原因是这类题目对学生有较高的综合判断、分析能力要求。
进行电路故障分析，要以电路动态分析为基础，而电路故障分析又是电路动态分析的载体，因此在中考备考过程中,将电路故障分析作为一个专题进行复习,有利于提高学生的综合分析能力，提高复习的效率。
电路故障题在中考试卷中常以选择题形式出现，有时也见填空题.★题型解密1.电路识别：识别电路的方法有定义法、电流法、拆除法、节点法。
（1）看实物画电路图：关键是学会看图,图看不明白，就无法作好图。
实物图实际上只有两种电路，一种串联，另一种是并联.串联电路非常容易识别,先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止.明确每个元件的位置，然后作图。
顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端.并联电路，判断方法如下,从电源正极出发,沿电流方向找到分叉点,并标出中文“分”字,（遇到电压表不理它,当断开没有处理)用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点.并标出中文“合”字。
首先要清楚有几条支路,每条支路中有几个元件,分别是什么。
具体步骤如下：先画电池组，分别画出两段干路,干路中有什么画什么.在分点和合点之间分别画支路，有几条画几条（多数情况下只有两条支路）,并准确将每条支路中的元件按顺序画规范,作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。
(2)由电路图连元件作图方法：先看图识电路：只有串和并联两种，串联容易识别重点是并联。
