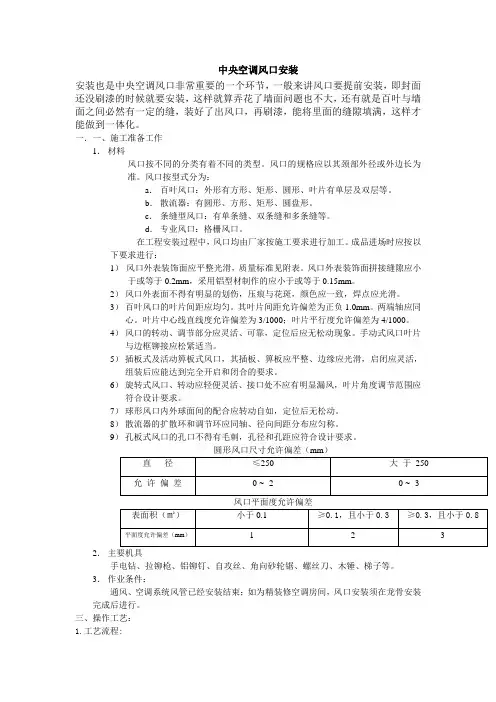

风口风阀施工组织
中央空调风口安装安装也是中央空调风口非常重要的一个环节，一般来讲风口要提前安装，即封面还没刷漆的时候就要安装，这样就算弄花了墙面问题也不大，还有就是百叶与墙面之间必然有一定的缝，装好了出风口，再刷漆，能将里面的缝隙填满，这样才能做到一体化。
一．一、施工准备工作1．材料风口按不同的分类有着不同的类型。
风口的规格应以其颈部外径或外边长为准。
风口按型式分为：a．百叶风口：外形有方形、矩形、圆形、叶片有单层及双层等。
b．散流器：有圆形、方形、矩形、圆盘形。
c．条缝型风口：有单条缝、双条缝和多条缝等。
d．专业风口：格栅风口。
在工程安装过程中，风口均由厂家按施工要求进行加工。
成品进场时应按以下要求进行：1）风口外表装饰面应平整光滑，质量标准见附表。
风口外表装饰面拼接缝隙应小于或等于0.2mm，采用铝型材制作的应小于或等于0.15mm。
2）风口外表面不得有明显的划伤，压痕与花斑，颜色应一致，焊点应光滑。
3）百叶风口的叶片间距应均匀。
其叶片间距允许偏差为正负1.0mm。
两端轴应同心。
叶片中心线直线度允许偏差为3/1000；叶片平行度允许偏差为4/1000。
4）风口的转动、调节部分应灵活、可靠，定位后应无松动现象。
手动式风口叶片与边框铆接应松紧适当。
5）插板式及活动箅板式风口，其插板、箅板应平整、边缘应光滑，启闭应灵活，组装后应能达到完全开启和闭合的要求。
6）旋转式风口、转动应轻便灵活、接口处不应有明显漏风，叶片角度调节范围应符合设计要求。
7）球形风口内外球面间的配合应转动自如，定位后无松动。
8）散流器的扩散环和调节环应同轴、径向间距分布应匀称。
9）孔板式风口的孔口不得有毛刺，孔径和孔距应符合设计要求。
风口平面度允许偏差2．主要机具手电钻、拉铆枪、铝铆钉、自攻丝、角向砂轮锯、螺丝刀、木锤、梯子等。
3．作业条件：通风、空调系统风管已经安装结束；如为精装修空调房间，风口安装须在龙骨安装完成后进行。
三、操作工艺：1.工艺流程:核实风阀基础（卧式电动组合风阀）→确定标高→支架制作→放线→安装支架风阀检验→确定完好无损→风阀排列→风阀连接→检查复核→风阀安装就位→检查验收⑴基础验收1．风阀安装前应根据设计图纸对设备基础进行全面检查，是否符合尺寸要求。
ZK组合式空调机组说明书
目录一、概述-------------------------------------------------------------------------------1二、产品的主要构成----------------------------------------------------------------1三、机组安装、使用及维护--------------------------------------------------------2四、机组主要性能参数------------------------------------------------------------3五、机组外形尺寸图---------------------------------------------------------------3六、ZK(X)系列组合式空气处理机安装图--------------------------------------4七、机组参考控制图---------------------------------------------------------------5一、概述ZK(X)系列组合式(新风)空气处理机是本公司广泛吸收国内外先进技术,引进先进生产设备，选用优质名牌风机、电机等主要配件设计制造的。
机组结构新颖，外形美观，性能可靠，高效节能。
广泛应用于宾馆、体育馆、办公大楼、商场等大中型公共民用建筑舒适性空调工程，以及冶金、精密仪器仪表、化工纺织、食品医药等工业空调工程。
二、产品的主要构成ZK(X)系列组合式(新风)空气处理机采用无冷桥结构设计，主要由新回风混合段、初中效过滤段、中间段、表冷段、加热段、加湿段、消声段和风机段等主要功能段组合而成。
用户可根据需要，选用不同功能段灵活组合，可分段在施工现场进行组装。
1. 机壳机组内置钢结构框架，全部使用优质冷轧钢制造。
VAV控制器(附风阀执行器)
• 危险：为避免严重的或致命的电击危险，在进行任何接线之前，务必先切断电源和产品供电。 • 不要拆卸产品。否则可能会造成设备损坏或电击危险。 • 连至夹持式接线端子的裸线长度必须在 5mm～6mm，避免发生致命或危险事故。如果长度较长，
暴露的导线会造成短路。如果长度较短，裸线会从连接器上脱落。 • 确保所有接线连接牢靠。否则会因过热或设备故障而造成烧伤。 • 将电加热器连接至本产品时，确保安装一个防止温升的电路。否则可能会发生过热和火灾。
长度
37 mm 或以上
40 mm 或以上
温度
0 °C 至 50 °C
湿度
10 %RH 至 90 %RH（相对湿度） (无结露)
振动
最大 3.2 m/s² (10 Hz 至 150 Hz)
温度
-20 °C 至 60 °C
湿度
5 %RH to 95 %RH (无结露)
振动
最大 9.8 m/s² (10 Hz 至 150 Hz)
4) 节能技术 • 最大程度地控制VAV风阀开度，降低风机功耗。 • 在最佳送风温度自动调节舒适湿度。 5) 集成在BAS的楼宇高级管理功能 • 可快速容易地设定最大和最小风量。 • 远程监控风量。 • 支持BAS的系统调节和管理任务。
∗ Yamatake的Infilex系列控制器: Infilex是“Infinity(无限)和Flexible(灵活性)”的合成词。 1
5
AI-6654C
66
11.5
外型尺寸
5 N⋅m 扭矩型
198
35 8
16.5
22 φ6 to φ20
176 106
99 85.25
5.2
图 1. 外型尺寸： 5 N⋅m 扭矩型 (mm)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
组合风阀使用说明书
ZD-DTF电动组合风阀是我公司科技人员运用国内外先进技术研制开发，经国内专家鉴定证明是设计合理、性能可靠、质量稳定、工艺先进、服务周到的产品。
电动组合风阀是以风量调节阀为基本单元，通过风阀底框组合连接，依靠传动机构和电动执行器驱动，将若干个单体风阀作同步启闭运行的大型通风设备。
它具有风量调节阀的全部优点，同时具有组合方便灵活、安装简便等优点。
电动组合风阀已广泛应用于地铁、越江隧道等地下工程的通风排烟系统中，是实现各种环控通风模式的重要设备。
1、电动组合风阀结构简介
1.1、组合风阀的结构主要由单体风阀（阀框、叶片、单体连杆机构、密封件等），底框（安装角铁等附件）、组合传动机构、电动执行机构四大部件组成，如下图所示：
1.2、组合风阀组合可为一字型横向组合、一字型纵排组合和纵横同时排列组合。
组合风阀叶片长度方向为列向、组合数称为列数；叶片垂直方向为行向，行向组合数称为行数。
下图所示电动组合风阀称作由20个单体风阀组成四行五列型式。
如下图所示：
1.3、单体风阀也称单元风阀，它是组合风阀的主要部件。
由阀框、双层叶片、单体连杆机构、硅橡胶密封件等零件在工厂装配组成。
每一单体风阀的阀体侧面标明该单体风阀的设备编号及组装编码标记。
其中列向排列按左、中、右、右2、右3……顺序排列；行向排列按下、中、上、上2、上3……顺序排列。
列行并连则为该单体风阀的安装编码标记。
如上图所示。
1.4、底框
底框组合风阀的滑架，由若干个底框单元和安装固定附件组成。
根据组合风阀的安装型式，可分为卧阀底框（12#槽钢制作）和立阀底框（10#槽钢制作）。
底框按行向制作加工、列向拼装。
每一组底框均标有设备编号及底框组装定位标记（左、中、右、右2……）。
1.5、传动机构
执行器的传动力矩通过传动机构作用于各单体风阀，使其能同步运转。
传动机构采用典型的平面四连杆机构。
DTF电动组合风阀传动机构安装、调试简便易行。
驱动力矩通过列向传动轴平行传递各行向传动连杆。
下图为单体风阀传动机构示意图和组合传动机构示意图。
1.6、电动执行机构
电动执行机构采用220V 50HZ电源。
具有远程/现场操作、电动/手动转换、机构/电子限位、控制/反馈信号保护/报警等功能。
电动组合风阀运行环境条件及主要技术性能
电动组合风阀主要应用在地铁、隧道区间、车站隧道及大型仓库的通风、排烟系统。
为确保系统正常运行，对该设备的使用温度、泄漏率。
有效通风面积、静压、现场安装条件等技术性能都有一定要求。
我公司根据客记挂实际情况和要求进行针对性设计，客户应向公司提供必要的设计依据。
2.1、风阀运行环境条件
环境温度：0℃～45℃
相对湿度：≤98%的条件下连续正常运行
仓储条件：温度0℃～45℃，相对湿度10%～98%
电源波动范围：AC220V±10% 频率50HZ±1%
2.2、风阀的泄漏率，是指在一定的静压下风阀全关时的泄漏量与全开时某风速条件下风量之比（%），我公司生产组合风阀阀泄漏率≤0.5%，。
2.3、静压是指风阀叶片处于全关闭状态时，风阀所承受的压力（Pa）。
DTF组合风阀能承受不大于3000Pa静压。
对高静压风阀需作特殊设计制造。
2.4、耐高温性能是指风阀在一定高温环境条件下，在规定时间内能有效运行的性能。
DTF组合风阀的耐高温性能有常温型（70℃），普通高温型（150℃/1h）
和耐高温型（280℃/2h）三种形态供用户选择。
2.5、风阀有效通风面积比，是指风阀实际通风面积与风阀面积的比（%），我公司生产的组合风阀有效通风面积比大于80%。
2.6、全行程工作时间是指工作状态下，风阀从全关闭状态执行到全开启状态或全开启状态执行到全关闭状态所需要的时间（S）。
DTF型电动组合风阀全行程工作时间小于30秒。
2.7、流入风速是指风阀叶片处于全开状态时气流进入风阀时的速度（m/s），DTF 组合风阀的流入风速可不小于28m/s。
2.8、风阀安装条件的适宜性。
DTF型组合风阀可适应水平安装和垂直安装，可
适宜不同规格的风道安装和不同规格的风管安装，可贴墙式安装也可嵌墙式安装。
可通过预埋铁安装，也可满足膨胀螺栓安装等。
2.9、组合风阀的重量，由于组合风阀组合形式各异，精确计算较为困难。
一般以风阀面积的大小来确定设备重量。
组合风阀型号例示：ZD-DTF-W-2412-3182-DK-D-250
表示由江苏华东正大空调设备有限公司生产的电动组合风阀，该风阀为卧式安装，风阀有效宽度为2412mm，有效高度为3182mm，风阀采用电动开关另控制执行机构，电动执行机构安装在风阀的短边位置，风阀耐高温性能满足250℃/1h 要求。
组合风阀规格尺寸一般比较大，在工厂组装调试合格后拆成部件运至工地现场，对组合风阀以散件形式拼接安装，我公司建议按以下顺序进行。
3.1、做好组合风阀安装前准备工作
3.1.1、检查风阀设备各部件及安装附件对照设备清单是否齐全、完好、是否有损坏现象。
3.1.2、检测洞口尺寸是否符合图纸要求。
3.1.3、检查各项技术资料是否齐全，风阀现场安装条件是否具备。
3.2、组合风阀的安装方式有各种类型，一般分为水平安装、立式安装和管道安装三种类型，下图为水平安装方式图、立式安装方式图、风管法兰安装方式图。
风管安装方式图
3.3、按图纸要求及底框定位标记，将风阀底框列向逐一牢固安装，用重锤吊线，确保底框水平度、垂直度分别≤1000:3(mm)。
3.4、按定位标识安装单体风阀。
固定后手动检查每个单体风阀，保证其转动灵活。
3.5、选用符合图纸要求的电动执行器，并按执行器说明书要求安装和进行电气接线。
图八为电动组合风阀电气原理图。
3.6、选用符合图纸要求的传动连杆、安装列向、行向传动机构。
传动节点安装应符合设计要求。
安装固定后手动检查各列单体风阀转动灵活。
➢组合风阀的调试
4.1、手动调试
电动执行器处于手动运转状态。
通过废黜调整连杆，手动开启或关闭风阀，保证风阀整体各单体风阀启闭同步、灵活。
关闭严密、开启到位、无卡死现象。
然后旋紧自锁螺母。
4.2、电动调试
按照电动执行机构说明书内容，调整风阀启闭点的限位开关，并检查启闭反馈信号正确无误。
➢中央监控系统联调
就地控制调试结束后，该系统接入系统联调。
具体监控联调的实施依据各车站系统联调方案。
以上简单介绍了组合风阀现场安装和调试的一般顺序，由于现场状况和各安装施工单位情况各异，组合风阀详细的安装、调试方法根据现场情况定。
➢组合风阀的使用与操作
5.1、组合风阀使用操作人员应经过培训，能掌握该设备的基本结构、性能、操作方法和维护保养知识。
5.2、组合风阀就地手动操作。
5.2.1、对风阀整体进行检查，排除异物，满足风阀能正常启闭。
5.2.2、将电动执行机构电动/手动旋扭至手动档。
5.2.3、顺时针（或逆时针）转动，风阀作启闭运转。
（拉出手轮轴）
5.2.4、手动操作结束，将执行器电动/手动旋扭至电动档。
（推进手轮轴）
5.2.5、就地手动操作一般在风阀维护保养时操作。
5.3、组合风阀就地电动操作。
5.3.1、组合风阀就地电动操作通过现场手操箱进行。
将手操箱转换开关调整到就地操作箱。
5.3.2、操作开（或关）按扭，风阀作启闭运转。
5.3.3、现场手操箱连续数次后，将手操箱转换开关调整到远程控制。
5.3.4、风阀就地电动操作一般适用于风阀性能就地检查。
保养操作。
5.4、组合风阀系统远程操作。
可通过车站系统电控柜、车站控制中心、系统中央控制中心等根据环控、消防系统控制功能操作。
5.5、风阀启闭运转操作过程中遇故障报警或60S未获得风阀到位反馈信号属非正常运行。
应关闭电源，查明原因、排除故障。
➢组合风阀的维修与保养
5.1、为保证组合风阀能正常运行，必须加强日常维护和保养。
5.2、为确保日常维护与保养工作的正常进行，公司配备易损耗备品备件，保养更换配件。
