井底压力PWD随钻监测
PWD随钻监测井底环空压力
1、PWD随钻测压简介
PWD随钻测压是MWD随钻测量技术的一个部分，通常由MWD+PWD组合，测量井眼轨迹数据和井底环空压力，通过泥浆脉冲信号传输到地面，再由地面解码系统解码后获得相应的数据，进而由软件生成实时曲线图。
工具组合结构图
工具组合实物图
2、PWD随钻测压装配图
PWD模块
PWD外筒
PWD工具
测压孔
PWD衬套PWD衬套
3、PWD性能参数
项 目 规 格
测量参数 环空压力
测量范围（3种规格） 15000/20000psi/29000PSI（103/138/200MPa）
测量精度 ±10psi（±0.07MPa）
最高工作温度 175℃
压降 <1MPa
锂电池工作时间 双电400小时以上
适用钻柱尺寸 4.75"、6.5"、8"、8 1/2"
4、PWD随钻测压优势
精确监测井底环空压力；
为控压钻井与控压完井提供可靠依据与保障；
动态测试地层压力窗口；
有效控制井底环空压力，减少溢流和漏失，降低井控风险；
有利于实现安全、快速钻进； 可串接伽玛探管（MWD+PWD+Gamma），监测井底环空压力的同时，进行随钻伽马测量，为地质分层提供依据。
敬请关注格瑞迪斯微信公众号：grandoil
CQMPD精细控压钻井技术应用与思考
CQMPD精细控压钻井技术应用与思考
韩烈祥
【摘 要】介绍了CQMPD精细控压钻井系统的结构、工作原理,给出了其在川渝气田的应用实例.CQMPD精细控压钻井系统在川渝高石梯—磨溪、川西北剑阁和土库曼斯坦阿姆河右岸等地区的成功应用有效解决了安全密度窗口窄,频繁发生井漏、溢流甚至喷漏同存等钻井井控难题,对于潜伏类碳酸盐气藏的高效、安全开发起到重要作用,该技术成熟度高.但是,随着勘探开发对象变得越来越复杂,对精细控压钻井技术的要求也更加严格,近年来,在精细控压钻井工艺、产品和应用领域上又取得了新的拓展,有效提高了超深复杂井的固井质量.该研究对于降低复杂盐下气藏开发的钻井成本亦具有重要的指导意义.
【期刊名称】《石油钻采工艺》
【年(卷),期】2018(040)005
【总页数】4页(P559-562)
【关键词】MPD精细控压;井控;钻井;固井;超深复杂井
【作 者】韩烈祥
【作者单位】中石油集团川庆钻探钻采工程技术研究院;油气钻井技术国家工程实验室欠平衡与气体钻井试验分基地
【正文语种】中 文
【中图分类】TE242
精细控压钻井是在窄安全密度窗口地层钻完井过程中精确控制环空压力，实现井筒压力平稳。随着技术的不断完善，不仅可用于解决窄安全密度窗口地层、同一裸眼井段多压力系统的安全钻进难题，还能延长水平井钻深能力，提高复杂超深气井的固井质量。该技术自2003年提出至今，已应用于多个油气田窄安全密度窗口地层钻井，有效解决了钻井过程中出现的井涌、井塌、井漏、卡钻问题［1］。
1 精细控压钻井技术
CQMPD精细控压钻井系统是中国石油集团川庆公司自主研制的、具有完全自主知识产权的闭环精细控压钻井系统［1］，已在川渝、塔里木、土库曼斯坦阿姆河右岸等油气田广泛使用，有效解决了深层油气田复杂地层剖面钻井难题。
CQMPD精细控压钻井技术已发展形成了全过程精细控压钻完井技术，形成了从钻前、钻进、起下钻、电测、下套管固井（下完井管柱）等所有工况的精细控压配套技术，有效降低了安全起下钻风险，保证了井身质量。CQMPD精细控压钻井系统有两种型号或控制方式。
精细控压钻井中环空不稳定流动时间响应分析
精细控压钻井中环空不稳定流动时间响应分析
吕振虎;陈平;马天寿
【摘 要】精细控压钻井是井底恒压控压钻井的一种类型，主要通过施加井口回压实时控制井底压力。井口回压的改变会导致钻井液循环经历稳定不稳定稳定的过渡，过渡期的响应时间是评价精细控压钻井的一个重要指标。较短的过渡时间可以使井底压力快速恢复平衡，从而提高控压钻井的控压精度。以回压改变后环空钻井液的不稳定流动时间为研究对象，建立了控压响应时间的计算模型。分析了气体体积分数、岩屑体积分数、环空间隙及回压大小等因素对过渡时间的影响规律，分析表明气体体积分数、岩屑体积分数的增大，控压响应时间相应增加；环空间隙、回压的增大，控压响应时间相应减小，其中气体体积分数是影响控压响应时间的主要因素，同时对比分析了弹性控压响应时间计算模型与本文模型之间的差异，得出了在浅井、勘探井的控压钻井中为计算简便而采用的刚性计算模型不仅可以满足计算精度的要求，同时也具有较强的操作性。
【期刊名称】《石油天然气学报》
【年(卷),期】2014(000)011
【总页数】6页(P120-125)
【关键词】控压钻井;井口回压;不稳定流动;响应时间
【作 者】吕振虎;陈平;马天寿
【作者单位】油气藏地质及开发工程国家重点实验室 西南石油大学，四川成都610500;油气藏地质及开发工程国家重点实验室 西南石油大学，四川成都610500;油气藏地质及开发工程国家重点实验室 西南石油大学，四川成都610500 【正文语种】中 文
【中图分类】TE249
控压钻井技术是近几十年来发展起来的一种有效解决窄安全密度窗口、漏失、溢流等井下复杂事故的新型钻井技术[1，2]，其类型主要有动态环空压力钻井技术
（DAPC）、井底恒压钻井技术 （CBHP）、泥浆帽钻井技术 （PMCD）、双梯度钻井技术 （DGD）等[3，4]。目前井底恒压钻井技术在塔里木、冀东油田等地区均已成功应用，并取得了显著的效果。井底恒压控压钻井中一次完整的压力控制周期主要经历：PWD（随钻压力测量）脉冲信号传输时间[5]；地面检测控制系统分析判断井下信号；节流阀和回压泵动作响应时间；回压调节不稳定流动时间；井底压力的动态平衡恢复时间5个过程。不同回压的施加瞬间，将会导致井内压力的波动，压力波从井口传播到井底后，井内将会经历一段不稳定到稳定的过渡状态[6]。在过渡期间井内各点的压力、流速、流量都存在差异，因而会增加压力控制的复杂性和难度系数。较短的过渡时间有利于提高控压钻井的控压精度，降低井下复杂及事故发生[7]。综合考虑，以回压改变过程中的响应时间为研究对象，利用刚性水击理论建立了回压响应时间的数学模型，并研究其主要影响因素，为控压钻井精度控制及气侵监测提供了理论依据。
(完整word版)MPD控压钻井
(完整word版)MPD控压钻井
控压钻井技术
控压钻井技术

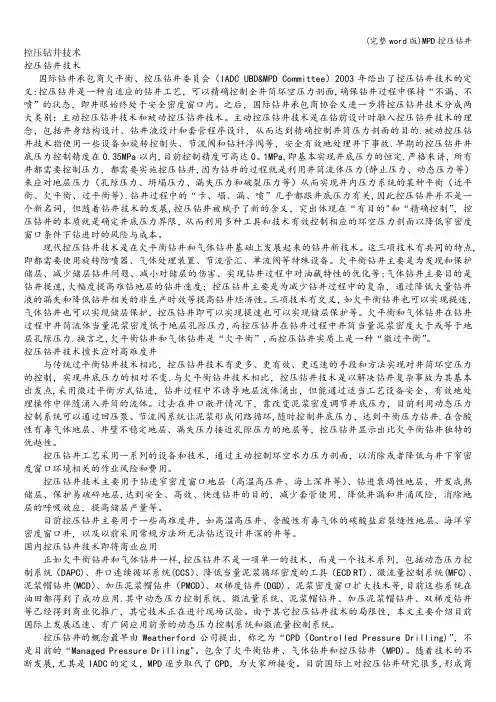

国际钻井承包商欠平衡、控压钻井委员会（IADC UBD&MPD Committee）2003年给出了控压钻井技术的定义:控压钻井是一种自适应的钻井工艺，可以精确控制全井筒环空压力剖面,确保钻井过程中保持“不漏、不喷”的状态，即井眼始终处于安全密度窗口内。之后，国际钻井承包商协会又进一步将控压钻井技术分成两大类别：主动控压钻井技术和被动控压钻井技术。主动控压钻井技术是在钻前设计时融入控压钻井技术的理念，包括井身结构设计、钻井液设计和套管程序设计，从而达到精确控制井筒压力剖面的目的.被动控压钻井技术指使用一些设备如旋转控制头、节流阀和钻杆浮阀等，安全有效地处理井下事故.早期的控压钻井井底压力控制精度在0.35MPa以内,目前控制精度可高达0。1MPa,即基本实现井底压力的恒定.严格来讲，所有井都需要控制压力，都需要实施控压钻井,因为钻井的过程就是利用井筒流体压力(静止压力、动态压力等）来应对地层压力（孔隙压力、坍塌压力、漏失压力和破裂压力等）从而实现井内压力系统的某种平衡（近平衡、欠平衡、过平衡等).钻井过程中的“卡、塌、漏、喷”几乎都跟井底压力有关,因此控压钻井并不是一个新名词，但随着钻井技术的发展,控压钻井被赋予了新的含义，突出体现在“有目的"和“精确控制”，控压钻井的本质就是确定井底压力界限，从而利用多种工具和技术有效控制相应的环空压力剖面以降低窄密度窗口条件下钻进时的风险与成本。
现代控压钻井技术是在欠平衡钻井和气体钻井基础上发展起来的钻井新技术。这三项技术有共同的特点,即都需要使用旋转防喷器、气体处理装置、节流管汇、单流阀等特殊设备。欠平衡钻井主要是为发现和保护储层、减少储层钻井问题、减小对储层的伤害、实现钻井过程中对油藏特性的优化等;气体钻井主要目的是钻井提速,大幅度提高难钻地层的钻井速度；控压钻井主要是为减少钻井过程中的复杂，通过降低大量钻井液的漏失和降低钻井相关的非生产时效等提高钻井经济性。三项技术有交叉，如欠平衡钻井也可以实现提速，气体钻井也可以实现储层保护，控压钻井即可以实现提速也可以实现储层保护等。欠平衡和气体钻井在钻井过程中井筒流体当量泥浆密度低于地层孔隙压力,而控压钻井在钻井过程中井筒当量泥浆密度大于或等于地层孔隙压力.换言之,欠平衡钻井和气体钻井是“欠平衡”,而控压钻井实质上是一种“微过平衡”。
钻井新技术及发展方向分析
钻井新技术及发展方向分析
1 钻井技术新进展
1.1石油钻机
钻机是实现钻井目的最直接的装备,也直接关系到钻井技术进步。近年来,国外石油钻机能力不断增强,自动化配套进一步完善,使钻机具备更健康、安全、环保的功能,并朝着不断满足石油工程需要的方向发展。主要进展有:
(1) 采用模块化结构设计,套装式井架,减少钻机的占地面积,提高钻机移运性能,降低搬家安装费用。
(2) 高性能的“机、电、液”一体化技术促进石油钻机的功能进一步完善。
(3) 采用套管和钻杆自动传送、自动排放、铁钻工和自动送钻等自动化工具,提高钻机的智能化水平,为提高劳动生产率创造条件。
1.2随钻测量技术
1.2.1随钻测量与随钻测井技术
21 世纪以来, 随钻测量(MWD) 和随钻测井(LWD) 技术处于强势发展之中,系列不断完善,其测量参数已逐步增加到近20种钻井工程和地层参数,仪器距离钻头越来越近。与前几年的技术相比,目前,近钻头传感器离钻头只有0.5～2 m 的距离,可靠性高,稳定性强,可更好地评价油、气、水层,实时提供决策信息,有助于避免井下复杂情况的发生,引导井眼沿着最佳轨迹穿过油气层。由于该技术的市场价值大,世界范围内有几十家公司参与市场竞争,其中斯伦贝谢、哈里伯顿和贝克休斯3
家公司处于领先地位。
1.2.2电磁波传输式随钻测量技术
为适应气体钻井、泡沫钻井和控压钻井等新技术快速发展的需要,电磁波传输MWD(elect romagnetic MWD tool s ,EM MWD) 技术研究与应用已有很大进展,测量深度已经达到41420 km。
1.2.3随钻井底环空压力测量技术
为适应欠平衡钻井监测井筒与储层之间负压差的需要,哈里伯顿、斯伦贝谢和威德福等公司研制出了随钻井底环空压力测量仪（annular
pressure measurement while drilling, APWD) ,在钻井过程中可以实时测量井底环空压力,通过MWD 或EMMWD 实时将数据传送到地面,指导欠平衡钻井作业。
井底压力定义
井底压力定义

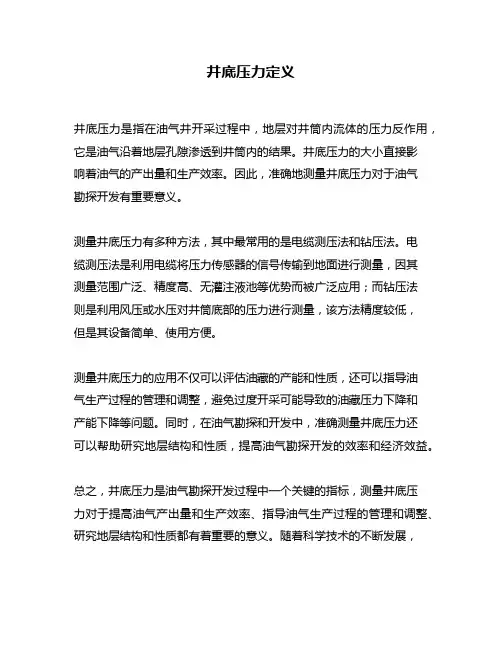

井底压力是指在油气井开采过程中，地层对井筒内流体的压力反作用，它是油气沿着地层孔隙渗透到井筒内的结果。井底压力的大小直接影响着油气的产出量和生产效率。因此，准确地测量井底压力对于油气勘探开发有重要意义。
