电机扭矩测试
简易方法比较电机扭矩大小
1、通过简易装置（如图1），电路板的一端与阀杆利用胶黏住，另一端挂有重量的物体，电机固定在桌面上。接通电源，电机带动电路板转动，根据提起物体的重量来衡量各个电机扭矩的大小。
图1
2、测试结果如下表
电机类型 齿数比 开关时间 提升重量 备注
三川电机 z1z7=919×929×931×1036×1042×1148=1.725×10-3 6s 2.6kg
三洋电机 z1z7=1323×1331×1037×1043×1048×1048=0.647×10-3 8s 1.95kg
宁波电机 z1z6=1139×1039×1054×941×743=0.479×10-3 15s 1.65kg 易打滑
三松电机 z1z8=1731×1135×1135×1135×1135×1031×1043=0.401×10-3 17s 1.65kg
3、结果分析
(1). 齿数比越大，转速越快，开关时间越短
(2). 齿数比越大，扭矩越大，提升重量越大
(3). 宁波电机易出现打滑现象，改进后电机有待测试
(4). 三川电机开关时间短、扭矩大，阀门卡死故障率小，适合选用。

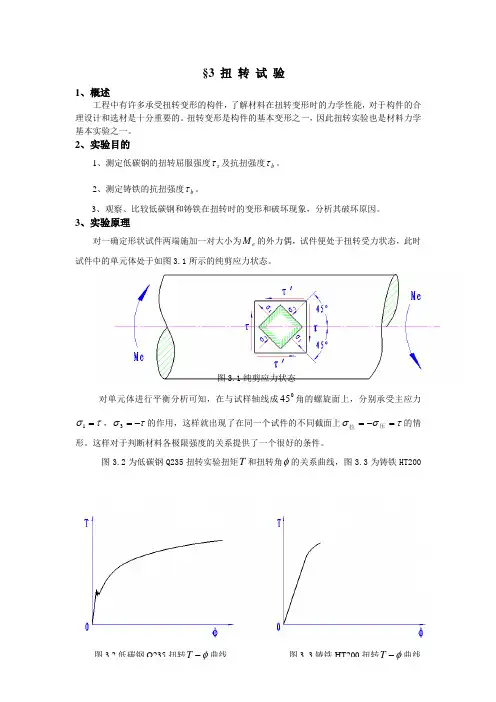

§3扭转试验
§3 扭 转 试 验
1、概述
工程中有许多承受扭转变形的构件，了解材料在扭转变形时的力学性能，对于构件的合理设计和选材是十分重要的。扭转变形是构件的基本变形之一，因此扭转实验也是材料力学基本实验之一。
2、实验目的
1、测定低碳钢的扭转屈服强度s及抗扭强度b。
2、测定铸铁的抗扭强度b。
3、观察、比较低碳钢和铸铁在扭转时的变形和破坏现象，分析其破坏原因。
3、实验原理
对一确定形状试件两端施加一对大小为eM的外力偶，试件便处于扭转受力状态，此时试件中的单元体处于如图3.1所示的纯剪应力状态。
图3.1纯剪应力状态
对单元体进行平衡分析可知，在与试样轴线成045角的螺旋面上，分别承受主应力1，3的作用，这样就出现了在同一个试件的不同截面上压拉的情形。这样对于判断材料各极限强度的关系提供了一个很好的条件。
图3.2为低碳钢Q235扭转实验扭矩T和扭转角的关系曲线，图3.3为铸铁HT200
图3.2低碳钢Q235扭转T曲线 图3. 3铸铁HT200扭转T曲线 试件的扭转实验扭矩T和扭转角的关系曲线。图3.4为低碳钢和铸铁扭转破坏断口形式
由图3.2低碳钢扭转T曲线可以看出，低碳钢Q235的扭转T曲线类似于拉伸的LF曲线，有明显的弹性阶段、流动屈服阶段及强化阶段。在弹性阶段，根据扭矩平衡原理，由剪应力产生的合力矩需与外加扭矩相等，可得剪应力沿半径方向的分布为：
PIT*
在弹性阶段剪应力的变化如图3.5所示
在弹性阶段剪应力沿圆半径方向呈线性分布，据此可得
PPWTIrT*max
当外缘剪应力增加到一定程度后，试件的边缘产生流动现象，试件承受的扭矩瞬间下降，应力重新分布至整个截面上的应力均匀一致，称之为屈服阶段，在屈服阶段剪应力的变化如
图3.5 低碳钢扭转试件弹性阶段应力分布变化
电机的的测试方法
电机的的测试方法
电机的测试方法有很多种，以下是其中几种常见的测试方法：
1. 空载测试：断开电机的负载，给电机供电运转，记录电机的额定电压、额定电流、额定转速等参数，以评估电机的性能和效率。
2. 转矩测试：通过施加一定负载于电机轴上，测量电机输出的转矩大小。可以使用扭矩传感器或转矩表进行测量。
3. 效率测试：通过测量电机输入和输出的功率，计算电机的效率。可以使用功率计或电流表和电压表进行测量。
4. 负载测试：在电机轴上施加一定负载，通过测量电机的输出转速和输出功率，以评估电机在不同负载条件下的性能。
5. 绝缘测试：通过测量电机绕组和绕组之间，以及绕组和地之间的绝缘电阻，评估电机的绝缘性能。
6. 高温试验：将电机置于一定温度环境下，进行长时间运行，以评估电机在高温条件下的可靠性和性能。
7. 噪声测试：通过测量电机运行时产生的噪音水平，评估电机的声学性能。
以上是一些常见的电机测试方法，具体的测试方法和设备选择会因不同的电机类型和应用而有所不同。

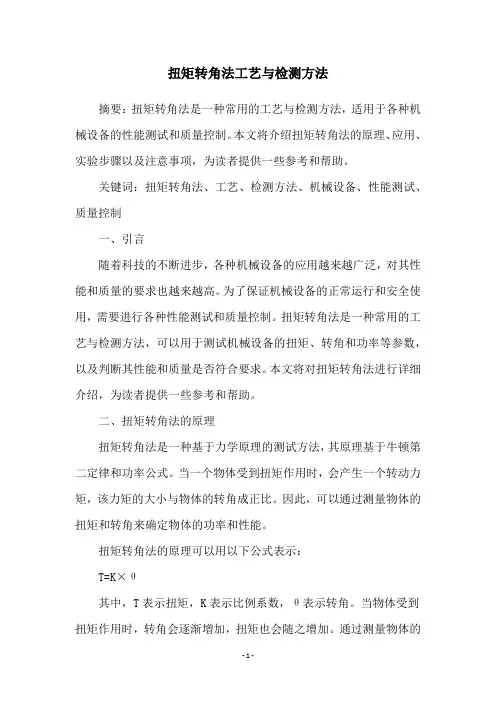

扭矩转角法工艺与检测方法
- 1 - 扭矩转角法工艺与检测方法
摘要：扭矩转角法是一种常用的工艺与检测方法，适用于各种机械设备的性能测试和质量控制。本文将介绍扭矩转角法的原理、应用、实验步骤以及注意事项，为读者提供一些参考和帮助。
关键词：扭矩转角法、工艺、检测方法、机械设备、性能测试、质量控制
一、引言
随着科技的不断进步，各种机械设备的应用越来越广泛，对其性能和质量的要求也越来越高。为了保证机械设备的正常运行和安全使用，需要进行各种性能测试和质量控制。扭矩转角法是一种常用的工艺与检测方法，可以用于测试机械设备的扭矩、转角和功率等参数，以及判断其性能和质量是否符合要求。本文将对扭矩转角法进行详细介绍，为读者提供一些参考和帮助。
二、扭矩转角法的原理
扭矩转角法是一种基于力学原理的测试方法，其原理基于牛顿第二定律和功率公式。当一个物体受到扭矩作用时，会产生一个转动力矩，该力矩的大小与物体的转角成正比。因此，可以通过测量物体的扭矩和转角来确定物体的功率和性能。
扭矩转角法的原理可以用以下公式表示：
T=K×θ
其中，T表示扭矩，K表示比例系数，θ表示转角。当物体受到扭矩作用时，转角会逐渐增加，扭矩也会随之增加。通过测量物体的 - 2 - 扭矩和转角，可以确定比例系数K的值，从而计算出物体的功率和性能。
三、扭矩转角法的应用
扭矩转角法是一种广泛应用于各种机械设备的测试方法，可以用于测试各种电机、发动机、减速机、液压机等设备的性能和质量。其应用范围包括但不限于以下几个方面：
1、电机性能测试：可以用扭矩转角法测试各种电机的输出功率、效率、转速等参数，以评估其性能和质量。
2、发动机性能测试：可以用扭矩转角法测试各种汽油发动机、柴油发动机等的输出功率、扭矩、转速等参数，以评估其性能和质量。
3、减速机性能测试：可以用扭矩转角法测试各种减速机的输出扭矩、转速、效率等参数，以评估其性能和质量。

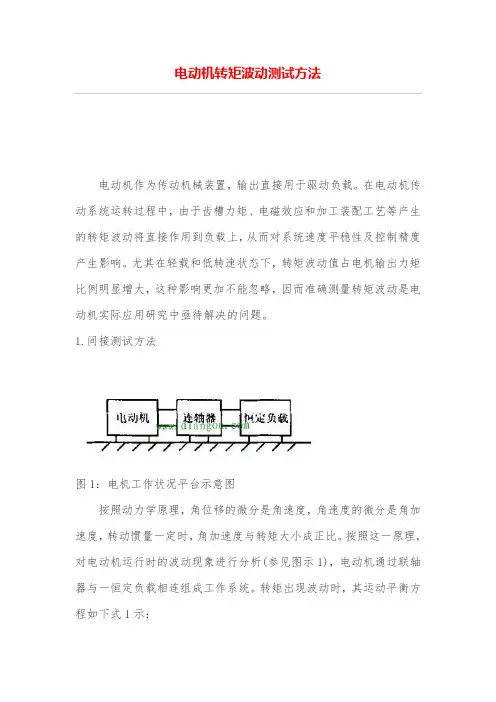

电动机转矩波动测试方法
电动机转矩波动测试方法
电动机作为传动机械装置，输出直接用于驱动负载。在电动机传动系统运转过程中，由于齿槽力矩、电磁效应和加工装配工艺等产生的转矩波动将直接作用到负载上，从而对系统速度平稳性及控制精度产生影响。尤其在轻载和低转速状态下，转矩波动值占电机输出力矩比例明显增大，这种影响更加不能忽略，因而准确测量转矩波动是电动机实际应用研究中亟待解决的问题。
1.间接测试方法
图1：电机工作状况平台示意图
按照动力学原理，角位移的微分是角速度，角速度的微分是角加速度，转动惯量一定时，角加速度与转矩大小成正比。按照这一原理，对电动机运行时的波动现象进行分析(参见图示1)，电动机通过联轴器与一恒定负载相连组成工作系统。转矩出现波动时，其运动平衡方程如下式1示：
……1
式中：
Te——为电动机电磁转矩；
T1——为恒定负载转矩；
J1——为电动机转动惯量；
J2——为恒定负载转动惯量；
θ——为电动机旋转时的角位移。
式1表示，工作系统中电动机转矩Te与恒定负载转矩T1之差和角加速度
成正比。只要测量出系统的角加速度，就可以测出电动机转矩波动值。测量角速度的问题则可以转换成测量系统角位移的问题。也就是说，只要测量出系统在旋转时的角位移就可以通过计算求出电动机转矩波动值，进而计算出转矩波动系数。由式1得：
……2
由式1及式3可得：
图2：间接法转矩波动测试示意图
转矩波动测试如图上2所示。将被测电动机与角位移传感器以及恒定负载同轴连接，角位移传感器输出接微分运算及结果输出装置。角位移传感器可使用旋转变压器发送机，使用旋转变压器发送机时，其输出信号要通过R/D转换器。接入微分运算及结果输出装置。微分运算及结果输出装置主要靠编程实现。恒定负载装置可使用磁粉制动器。检测时，使被测电动机在规定转速下旋转，并保持其电流恒定。可以给被测电动机施加恒定转矩，也可空载。空载情况比负载情况编程简单，理论上通过编程补偿可得到相同的测量结果。
伺服电机的扭矩测试方法
伺服电机的扭矩测试方法
伺服电机的扭矩是指在运动学控制中，在电机转子上施加的力矩。测试伺服电机的扭矩是评估电机性能的重要指标之一。本文将介绍一些常见的测试伺服电机扭矩的方法。
1. 电流测试法
电流测试法是一个简单而有效的测试伺服电机扭矩的方法。在这种方法中，要使用一个能够读取电流的电流表，将电流表连接到伺服电机的电源线上，并施加伺服控制器。然后，以一个已知的速度来启动电机，并记录电流读数。对于已知速度和有序电流读数，可以计算出电机的扭矩。
2. 加载测试法
此方法涉及使用负载来测量伺服电机的扭矩。要使用一个负载测试仪器，将其连接到伺服电机轴上，并将负载应用于该轴。然后，以一个已知速度来启动电机，并记录所应用负载和电机的电流读数。通过这些读数，可以计算出伺服电机在承受负载时的扭矩。这种方法的优点是可以在实际负载下测试电机扭矩，但缺点是需要额外的仪器和设备。
3. 位移测试法
位移测试法是一种间接测试伺服电机扭矩的方法。在该方法中，使用一个能够测量伺服电机位置变化的编码器，并记录在一定时间内电机的位移变化和电流读数。通过这些数据，可以计算出电机扭矩。这种方法的缺点是需要精确计算电机位移和测量电流，并且测试结果容易受到电机控制的影响。
以上是一些常用的伺服电机扭矩测试方法，每种方法都有其独特的优点和局限。选择适当的测试方法取决于测试目的、可用设备和所需精度等因素。
新能源汽车电机扭矩波动原理及测试方法
新能源汽车电机扭矩波动原理及测试方法
新能源汽车电机（包括减速器）的扭矩波动是指驱动电机在运行过程中扭矩的变化。扭矩波动是电机运行过程中普遍存在的现象，原因包括电机转子和固定子槽口谐波磁场的相互作用、磁场饱和效应、电机结构间隙和槽口的设计等。扭矩波动会影响电机的动力性能和工作稳定性，降低驱动系统的效率。
衡量电机扭矩波动的指标主要有转矩脉动系数和转矩脉动角。其中，转矩脉动系数定义为扭矩的最大值和最小值之间的差值与扭矩平均值的比值，转矩脉动角定义为扭矩脉动系数对应的角度。
为了测试电机的扭矩波动，一般采用实验方法和计算方法相结合的方式。
实验方法：
1.动态试验：在动力测功机上进行电机的负载试验，记录电机输出扭矩的波动情况。
2.静态试验：使用扭矩传感器测量电机固定转速下的输出扭矩，并计算转矩脉动系数和转矩脉动角。
3.采集电机输出波形：通过连接数据采集装置测量电机输出信号，然后使用数据处理软件对数据进行分析，计算扭矩脉动系数和转矩脉动角。
计算方法：
1.磁场分析方法：通过建立电机的磁场分析模型，计算电机转子与固定子槽口谐波磁场之间的相互作用，得到扭矩波动的理论值。 2.有限元分析方法：通过有限元仿真软件建立电机的有限元模型，分析电机内部磁场的分布情况，计算扭矩波动的理论值。
3.理论计算方法：根据电机参数和工作条件，利用理论计算公式计算电机输出扭矩的理论值，然后与实测值进行对比。
对于新能源汽车电机扭矩波动问题，可以通过电机结构的优化设计、磁场调节等手段来减小扭矩波动，并改善电机的动力性能和工作稳定性。同时，可通过优化控制算法来减小扭矩波动对驱动系统效率的影响，提高整车的续航里程和驾驶舒适度。
减速电机扭矩的测试方法
- 1 - 减速电机扭矩的测试方法
减速电机扭矩的测试是指测量减速电机输出轴所能提供的扭矩大小。通常，减速电机在工业自动化和机械驱动系统中得到广泛应用，因此测试减速电机的扭矩非常重要。
测试减速电机扭矩的方法有很多，这里介绍一种简单有效的方法。首先，将减速电机的输出轴与一个扭矩传感器相连接，通过传感器测量所施加的扭矩大小。然后，通过调节减速电机的输入电压或电流来改变其输出扭矩大小，并测量相应的扭矩值。
在进行减速电机扭矩测试时，需要注意以下几点。首先，应在测试前将减速电机运行几分钟，以使其达到稳定状态。其次，应该根据要求选择合适的测试工具和设备，并确保其准确度和可靠性。最后，测试结果应该进行记录和分析，以便于评估减速电机的性能和可靠性。
总之，减速电机扭矩的测试对于确保工业自动化和机械驱动系统的正常运行非常重要，因此需要进行专业、准确的测试，并根据测试结果进行相应的调整和维护。
电机扭矩测试方法
电机扭矩测试方法
一、引言
电机扭矩是指电机在单位长度上受到的力矩，是评价电机性能和质量的重要指标之一。为了准确测量电机扭矩，需要采用合适的测试方法。本文将介绍几种常用的电机扭矩测试方法。
二、静态法
静态法是一种常用的电机扭矩测试方法。该方法通过在电机输出轴上加装一定负载，使电机达到静态平衡状态，然后测量所加负载产生的扭矩。具体步骤如下：
1. 在电机输出轴上安装负载装置，如刹车、负载电阻等。
2. 使电机运转到稳定状态，记录此时的输出轴转速。
3. 通过测力传感器或力矩传感器测量负载装置所产生的扭矩。
4. 记录测得的扭矩值。
静态法适用于测量低速大扭矩的电机，但对于高速电机来说，由于惯性影响，无法准确测量。
三、动态法
动态法是一种常用的电机扭矩测试方法，适用于测量高速电机的扭矩。该方法通过测量电机加速或减速过程中的扭矩变化，来计算电机的扭矩。具体步骤如下：
1. 在电机输出轴上安装一定负载。 2. 通过控制电机的输入电压或电流，使电机加速或减速。
3. 在加速或减速过程中，通过速度传感器测量电机输出轴的转速。
4. 通过测力传感器或力矩传感器测量负载装置所产生的扭矩。
5. 根据扭矩-转速曲线，计算电机在不同转速下的扭矩。
动态法需要考虑电机的惯性和动态特性，能够获得更准确的扭矩数据。
四、功率法
功率法是一种常用的电机扭矩测试方法，通过测量电机的输入功率和输出转速，来计算电机的扭矩。具体步骤如下：
1. 测量电机的输入电流和电压，计算电机的输入功率。
2. 通过速度传感器测量电机输出轴的转速。
3. 根据功率公式，计算电机的输出功率。
4. 根据输出功率和转速，计算电机的扭矩。
功率法可以准确测量电机的扭矩，但需要考虑电机的效率和功率损耗。
五、电磁法
电磁法是一种常用的电机扭矩测试方法，通过测量电机的电磁参数来计算电机的扭矩。具体步骤如下：
1. 测量电机的电流和电压，计算电机的电磁功率。
电机扭矩测试方法 2
电机扭矩测试方法
电机扭矩测试是评估电机性能的关键测试之一。它是指在给定负载条件下，测量电机输出的扭矩大小的过程。
电机扭矩测试的目的是确定电机在不同工作负载下的性能表现，以验证其设计和制造的可靠性和稳定性。这个测试对于电机制造商和用户来说都非常重要，因为它可以帮助他们了解电机的工作特性和性能参数。
下面将介绍一些常用的电机扭矩测试方法。
1. 直接测量法：
直接测量法是最常用的电机扭矩测试方法之一。它通过安装一个扭矩传感器在电机轴上，测量电机输出的扭矩大小。这种方法精确可靠，可以直接获取电机输出的实际扭矩值。
2. 间接测量法：
间接测量法是另一种常用的电机扭矩测试方法。它通过测量电机输入电流和转速来间接计算扭矩值。这种方法不需要额外安装传感器，适用于一些特殊的测试场景。
3. 动态测量法：
动态测量法是一种针对电机动态特性的扭矩测试方法。它通过对电机施加短时冲击负载，测量电机在瞬态过程中的扭矩响应。这种方法可以帮助了解电机的动态性能和响应速度。
4. 静态测量法：
静态测量法是一种针对电机静态特性的扭矩测试方法。它通过给电机施加稳定的静态负载，测量电机在稳态下的扭矩输出。这种方法可以帮助了解电机的静态特性和负载能力。
5. 校准方法：
校准方法是一种用于验证电机扭矩测试准确性的方法。它通过使用已知扭矩标准件，对测试系统进行校准和调整，确保测试结果的准确性和可靠性。
总结起来，电机扭矩测试方法包括直接测量法、间接测量法、动态测量法、静态测量法和校准方法。这些方法可以根据实际需求和测试场景选择合适的方式进行电机扭矩测试。通过这些测试方法，可以评估电机的性能参数，为电机的设计和应用提供参考依据。
微电机堵转扭矩的测量方法
- 1 - 微电机堵转扭矩的测量方法
微电机堵转扭矩是指在微电机停止旋转过程中，所需的最大扭矩值。测量微电机堵转扭矩的方法有多种，下面介绍两种常用的测量方法。
方法一：点动法
1.将微电机安装在测试架上，测试架上有测力传感器和转速计。
2.连接电源，调整测试架，使微电机处于自由旋转状态。
3.在测试架上启动电机，使其逐渐加速到一定转速后，轻轻地按下停止按钮，使其停止旋转。
4.记录此时的扭矩值和转速值，即为微电机在堵转状态下的扭矩和转速。
方法二：恒转矩法
1.将微电机安装在测试架上，测试架上有测力传感器和转速计。
2.连接电源，使电机转动，调整测试架，使微电机处于自由旋转状态。
3.在测试架上设置一定的负载，使微电机在负载下旋转。
4.逐渐增加负载，直到微电机不能继续旋转，即为微电机在堵转状态下的扭矩值。
5.记录此时的扭矩值和转速值，即为微电机在堵转状态下的扭矩和转速。
以上两种方法都可以测量微电机在堵转状态下的扭矩值，但方法二要求较高的技术水平和专业设备，而方法一则更为简便。在实际应 - 2 - 用中，可以根据实际需要选择合适的方法进行测量。
