110kV变电站倒闸操作过程中隔离开关故障处理方法
110kV变电站倒闸操作过程中隔离开关故障处理方法摘要：在我国社会经济取得快速发展的形势下，各行各领域对于电力能源的需求量有了明显的增长，电力企业所发挥的重要作用也越来越凸显，这就在客观上增加了电力企业的运营压力。
在整个电力系统网架中，110kV变电站是重要的组成部分之一，它是区域供电的重要单元，它的运行状况直接关系着区域的供电质量。
倒闸操作是确保供电连续高效的必要手段，当中隔离开关是重要的部件之一，由于供电需求量的不断加大，导致其在日常的运行过程中，经常会出现系统性的故障，这些问题的出现严重制约着整个电力系统的正常运行，需要电力企业依据110kV变电站的实际特点，制定一系列行之有效的措施来解决处理，使其效用的最大化发挥。
关键词：110kV变电站；倒闸操作；隔离开关；故障；处理方法中图分类号：TM63 文献标识码：A110kV变电站是维持人们正常生活、提供不间断电源的输配电设施中的重要一环，它在现代社会的发展过程中扮演着重要角色。
110kV变电站，倒闸操作过程中隔离开关发生故障，不能继续发挥正常作用，造成整个供电系统的性能下降，从而严重影响到供电输送的质量，电力企业要加强重视，加大日常维护力度，分析故障出现的原因并采取有效的措施，确保隔离开关正常工作，保障安全供电。
1 隔离开关的描述在110kV变电站中，所讲的隔离开关主要是属于一种应用较为普遍的供电设备，从它的结构构造来看，它还是属于一种无灭弧装置的开关装置，即在分闸位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合闸位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。
在日常的运行操作过程中，隔离开关对没有负荷电流的电路进行开断，在分闸情况下是存在着明显的断开点标志，这样可以确保在隔离电源后设备的安全性。
由于隔离开关不具备灭弧装置，因此，在开关合闸的状态下，能够顺利通过正常的负荷电流，不能对短路以及负荷电流进行分断，隔离开关只能分断正常状态下电压互感器以及避雷器等电流量小于2A的设备。
在目前110kV变电站中，应用较为广泛的隔离开关型号有GW4、GW6型，分别为水平开断式和垂直伸缩式。
2 110kV变电站倒闸操作过程中隔离开关的故障分析从上述可知，隔离开关在110kV变电站中是占有重要地位的，它是保障供电系统正常运行的基本设备，由于它自身的优势特性，在当前我国有着广泛的应用。
在其广泛应用的同时也难免不会因状态的差异产生其他方面的不利影响，造成状态下降的因素较多，使其在运行的过程中出现了很多或大或小的问题，导致供电质量、可靠性的大大下降。
针对110kV变电站倒闸操作环节中隔离开关所出现的运行故障，需要供电运维单位严格依据设备的构造、控制原理等方面进行细致的分析，并根据现场运行的具体实际情况采取有效的措施予以解决。
一般来说，从过去大量的运行维护经验总结来看，它出现故障主要有以下几个方面：2.1 隔离开关拒合、拒分从目前110kV变电站的现状来看，所采用的大部分都是电动式隔离开关，接地开关采用手动方式。
在整个操作的过程中，电动式隔离开关由于其自身的结构材料方面原因，运行年限较长的会因锈蚀、连杆松脱等出现卡涩停止，导致出现拒合和拒分的故障。
除此之外，在进行操作的过程中，后台机的遥控操作以及端子箱分合闸按钮的操作中，隔离开关不能正常分合，电动分合闸失灵也是一种十分常见的故障现象。
拒分拒合的出现不能有效隔离故障，或运行方式无法进行调整，会导致对供电系统的运行带来极大的不利影响。
2.2 隔离开关操作中突然分合中断一般来说，110kV变电站中进行倒闸操作都是基于隔离开关处在正常工作状态的。
在分合操作中一旦发生分合突然中断故障的话，就会直接引起触头之间的距离缩短，致使拉弧长时间存在不能熄灭，在这样长时间的放电状态下，就会很容易使隔离开关触头出现被烧损乃至整组隔离开关损坏的现象。
而且在触头长时间的拉弧中，会使电网中出现高频谐波，影响电能质量，对通讯设备等用电设备造成干扰或损坏。
分合突然中断故障给人们的正常生活用电，给供电设备的安全运行带来严重隐患，需要加强日常的维护和检修工作。
2.3 隔离开关分合闸不到位在110kV变电站中，由于隔离开关生产商在进行隔离开关的生产过程中，缺乏严格的监督监管体制，对于生产的质量和具体的规格要求不严谨，导致生产出来的隔离开关存在零件的松动、损坏甚至变形等质量问题。
同时，隔离开关在现场安装过程中，由于安装工艺的不恰当，导致控制回路的电气限位或设备的机械限位不正确。
变电站在正常的操作过程中，经常会因为出厂质量不合格或安装不符合要求造成的分合闸不到位的现象，使设备的运行性能下降。
3 110kV变电站倒闸操作分析110kV变电站的倒闸操作是按照安全规程及操作细则进行的，它的操作具有一定的流程和顺序，是依据电力系统各个电气设备的作用以及运行方式的要求进行设备的投入或者退出运行的过程而制定的操作流程。
所制定的这种流程程序是具有科学合理性的，在这些流程指引下进行倒闸的一系列操作，就可以确保系统的安全、稳定运行，反之的话就会与安全规程相违背，最终出现安全事故。
隔离开关的构造看似简单，但是按照相关规程的要求，在对电气设备进行日常检查和维护时，需要隔离开关正常分闸状态来提供一个明显的断开点，保障维护检修人员的人身安全。
4 隔离开关出现的故障分析及处理方法4.1 分合闸不到位第一，出现故障的原因。
从我国当前的隔离开关使用现状来看，大部分的隔离开关都是由导电部分、底座以及棒型瓷柱三个部分组成的，其中使用范围较为广泛的是户外双柱水平式和单柱伸缩式结构的隔离开关。
隔离开关合闸不到位，会造成设备发热问题的出现，导致设备的损坏。
分闸不到位，会造成带电与不带电设备间的断开点过于模糊，安全距离不足，增加了设备出现故障的机率和维护检修工作的危险。
出现分合闸不到位，很多是由于它的机械元件可能出现了损坏、轴销脱落或者是发生变形、控制回路限位开关出现变化等状况造成的。
第二，操作中的处理方法。
以GW6型户外单柱伸缩式为例。
出现分闸不到位，要在检修的状态下对转动部分进行检查，看其是否存在有锈蚀现象，隔离开关的上下节臂存不存在升起，它的曲折位置是否已经得到了放平；然后再检查隔离开关和地刀之间的机械闭锁是否有卡阻。
对于合闸不到位。
首先，要采用红外测温仪器对其触头位置进行检查，它的温升以及相间温差要在要求范围之内，同时还要确保上导臂和下导电臂是处于垂直一线的，在这一过程中，还要对动静触头的接触进行状态性检查，开关在正常合上之后，核查静触杆是否已经全部的进入到了上导电杆的触指当中；其次，如果情况是上导臂和下导电臂弯曲就说明它的合闸行程过小，需要检查它的弯曲部分在合闸的方向是否存在向后弯曲，这样会出现温度升高和开关合闸的不牢固现象。
在操作的过程中一旦碰到隔离开关向后弯曲可用手动对其进行合闸。
先确保间隔断路器在断开位置，把隔离开关操作电源、电机电源断开，把摇把插上，这一过程需要佩戴绝缘手套，确保安全。
还可以采用的另一种方法就是，在刚要开始的时候要观察开关的弯曲程度，分析等级，当隔离开关的弯曲程度较小的时候，就可以使用这种方法，具体的流程就是先用摇把以逆时针的方向缓慢摇动几圈，这一过程中要注意观察开关动静触头，这个时候就要让开关迅速的进行合闸。
让隔离开关朝分闸的方向进行缓慢的动作，如果听到了开关轻微的放电声音，就要迅速的向合闸方向摇动开关，这一过程实现的原理就是先逆时针是为了确保开关行程有冲位的保留，确保开关可以冲上去而做的，简单来说它与跳远较为相似。
最后的一种较为适宜方法就是，使用绝缘棒顶动隔离开关，顶动隔离开关一般顶上导臂和下导电臂的交接位置。
如不能采用绝缘棒顶动隔离开关或用摇把手动方式，就需要采用倒母线等的停电方法进行检修处理解决。
第三，检修的处理方法。
当无法用操作进行处理时，就需用停电检修的方法进行处理。
在检修过程中，对使用期限较长的隔离开关，重点检查连杆机构传动部位是否存在脱落现象，隔离开关的拐臂是否变形、定位止钉松脱打滑而出现的分闸和合闸的不到位，并采取相应的对策进行处理。
4.2 隔离开关拒合、拒分第一，在进行倒闸操作的过程中如果隔离开关没有发生任何的反应，无任何响声，就需要在电动的问题上进行查找。
首先，工作人员要对设备和间隔以及操作的顺序进行全面的排查，这一检查的重点分别是电动机的电源回路和操作控制回路。
如果交流接触器发生了磁吸动作，那么电动机的控制回路故障也就出现在这个位置，同时也表明了隔离开关控制回路的操作是正确的，故障可能出现在交流接触器触点、热继电器、电机上，可对上述设备进一步进行排查，找出具体故障点。
其次，如果交流接触器的磁吸没有发生动作，就可以对控制电路进行检查，对控制回路上的操作电源、转换开关、按钮、电气闭锁接点、微机五防接点等进行一一的排查。
如果检查隔离开关的操作电源是良好的，就要断开隔离开关的操作电源开关，杜绝开关的误动操作。
第二，电动机有响声，隔离开关无动作。
这时，就要在隔离开关的一次故障方面进行查找。
对于这方面的故障和解决，主要有以下两方面：首先，电动机是出现了一次声响就停止运转的话，一个很重要的原因就是机械卡滞出现了问题，隔离开关只是刚运转就停止了，这就需要对接地开关的完全分闸到位进行检查分析，检查是否机械发生闭锁，有就应该立刻的停止这项操作。
其次，电动机处于正常运行的状态，但是它的声音较小，隔离开关还没有发生反应，很有可能是由于在其结构的内部，它的齿轮没有咬住转轴，隔离开关的转轴只是简单的空转，没有实际的工作，一般这种现象就是隔离开关的脱扣。
对于这种情况的解决就要检查它的机构内部构件是否发生了故障，如果是就要及时的进行维修了。
如输出连杆有转动，隔离开关无动作，则要检查传动各连杆是否有效连接，传动是否有效。
4.3 隔离开关倒闸操作过程中突然分合中断出现这种情况时，应马上检查隔离开关各输出传动连杆是否出现松脱。
如因松脱造成中断，且断口拉弧在继续，这时应通过断开上级电源断路器的方式进行隔离。
如检查隔离开关各输出传动连杆正常，突然中断时电机亦同时停止，应判断为电动失灵。
这时如断口拉弧在继续，则应采用手动操作的方式把隔离开关分开或合上，操作应戴绝缘手套，并注意判断拉弧的情况，确保人身安全。
如无拉弧则应检查电机电源空气开关是否跳开，并进一步检查空气开关跳闸的原因。
4.4 绝缘子出现断裂隔离开关支柱绝缘子发生了断裂就会造成母线的短路或者大面积的停电，使得110kV变电站不能正常的对外供电，造成严重影响。
但是通常情况下，支柱绝缘子是不会轻易出现断裂状况的，它发生断裂的主要原因是由于产品自身的生产工艺和质量没有达到标准，或者在进行安装调试的过程中制作引流线没有留足够的裕度，造成隔离开关在自然环境下由于热胀冷缩和操作时的受力而出现断裂。
浅谈110kV变电站常见故障的原因及防范对策
２ ． 变压器故 障原 因及防范对策
２ ． １变压器运行 中的故障原 因。 ①变压器油质变坏 ， 变压器油色变
暗。 变压器 内部故 障引起绝缘损坏 ， 形成局部放 电， 造成油质分解 ； 变 压器局部短路导致 ， 油要长期高温受热氧化严重 ， 油质发生 劣化。 ②变 压器有不正常响声 。 变压器铁片间有杂物 ； 铁 芯紧固件 松动 ； 铁 片厚度 不均匀 。 ③变压器油箱外部故障 。 绝缘套管 闪络或破碎而发生 的接地短 路， 引 出线之间发生相 间故障而 引起变压器故障 。 ④变压器油箱 内部故 障。变压器各相绕组之间的相间短路 、 绕组线 匝之间的匝间短路 、 绕组
在 １ １ ０ ｋ Ｖ 变 电站的运行中 ，会不可避免的发生故障 ，甚至是很 小
统的故障等。这类故障 的重大故障率为 Ｏ ． １ 次／ （ 所・ 年 ）～ ０ ． ２ 次， （ 所・ 年） 。运行经验表明 ，Ｇ Ｉ Ｓ设备的故障多发生在新设备投人运行的一年
之内 ，以后趋 于平稳 。
的持续 时间很短 的小概率故 障。 但是 ， 就是这些小故障有可能会造成重 大 的损失 ， 给电力 系统 的运行造成很大 的威胁 。 发生故障时 ， 会导致电 流运行不稳定 ，电压下 降等 问题 ，造成设备 的损耗 以及供 电的不正常 。 １ １ ０ ｋ Ｖ变 电站常见 故障主要有 以下几个方 面 ： ①变压器故障 ； ②母线故
１ ．１ １ ０ ｋ ｖ变 电 站 常 见 故 障 分 类
于灰尘影响到设备安全运行 ， 另外在停电进行检修 时， 要对接线端子进
行紧 固，防止 由于接线松动引发的不安全事件发生 。
４ ．Ｇ ｌ Ｓ的 故 障 原 因 及 防 范 对 策
４ ． １ Ｇ Ｉ Ｓ常见的故障可分 为以下两大类 。 ① 与常规设备性质相同的 故障 ，如 断路器操动机构的故障等 ；￣ＧＩ Ｓ的特有故障 ，如 Ｇ Ｉ Ｓ绝缘系
隔离故障的相关倒闸操作与基本原理季高炜
隔离故障的相关倒闸操作与基本原理季高炜发布时间：2021-08-30T03:49:08.999Z 来源：《河南电力》2021年4期作者：季高炜[导读] 倒闸操作的基本原理不多，但是很关键。
本文涉及到的主要是双母线的倒闸操作。
双母线是最复杂的接线，无论是倒闸操作，或者是继电保护的配置来说。
（广东电网有限责任公司惠州供电局广东惠州 516000）摘要：对于隔离故障来说，最具有难度与典型性的是双母带旁路的接线方式下的操作，而最基本的手段就是倒母和代路。
先倒母，后代路，或者先代路，后倒母，或者特殊形式的代路与倒母组合。
具体根据需要而定。
最终的目的都是，隔离故障，恢复供电。
下文根据倒母，代路的顺序组合，来通过案例阐述。
具体分为，（1）、利用旁路母线沟通双母线进行倒母隔离故障；（2）、利用代路操作隔离故障；（3）、先代路，后倒母；（4）、先倒母，后代路；（5）特殊形式的先代路，后倒母。
关键词：隔离故障；代路；倒母1.倒闸操作的原理倒闸操作的基本原理不多，但是很关键。
本文涉及到的主要是双母线的倒闸操作。
双母线是最复杂的接线，无论是倒闸操作，或者是继电保护的配置来说。
其中，最具典型性的操作是倒母线和代路操作。
代路操作的难点不在于操作，而在于差动保护配合操作的时机，这一点在笔者另外一篇文章《旁路代路关键问题探讨》中有细致叙述。
而倒母线是非常典型的，也是有一定风险的操作，需要对其原理有一定了解。
以下讲述其基本原理。
解环，合环要用开关，没有功率才用刀闸。
这是最基本的。
南方电网电气操作导则中规定，刀闸可以拉开无阻抗的环流。
反之，如果环流有阻抗，那么P=U×I，环流就带了功率，拉开刀闸，必然发生带负荷拉刀闸。
带负荷拉刀闸的原理：P=U×I，该回路的能量被切断，会释放出很大的光和热，就是电弧。
而等电位的情况下，因为电压为零，所以不会释放出能量。
倒母：隔离开关双跨后，电流均分。
因为等电位，两把隔离开关类似超导，不会有电压，所以不会有能量传输，拉开任意一把刀都不会有电弧。
浅谈 110kV 变电站运行及常见问题分析
浅谈 110kV 变电站运行及常见问题分析作者：熊小兵来源：《城市建设理论研究》2012年第36期摘要：针对目前使用广泛的110kV变电站，本文就其运行过程中的常见故障及解决措施进行了探讨。
关键词：110kv变电站；运行；常见问题；措施中图分类号：TM411+.4文献标识码：A文章编号：引言：变电站作为沟通电网的桥梁，是电力和供电系统中实现电压变换、供应电能、控制电能流向、管理和调整电压的主要电力设施。
变电站的运行是否安全、可靠直接影响着整个电网能否安全稳定的运行。
变压器作为变电站的主设备，主要作用是变换电压、传输功率。
除变压器之外，变电站还有其他的如开闭电路设备、汇集电流母线装置、计量用互感器、控制用互感器、仪表装置、继电保护装置、无功补偿设备、防雷保护装置和调度装置等等。
升压变电站主要是为了降低电能损失，降压变电站主要是为了供出电能。
1. 110 kV 变电站110 kV 变电站按照其所在位置、负荷大小及重要性，被设计规划为不同的主接线方式，根据负荷情况的不同采用不同类型的变压器，通过变压器将110 kV 电压转变为 35 kV、10 kV 供负荷使用。
为了保障供电可靠性，一般会采用冗余配置，有 2 台主变压器的变电站，一般 1 台变压器的容量便可以保证主要负荷的供电，在有 3台主变压器的变电站，2 台运行 1 台备用，保障 1 台变压器进行检修时变电站仍可以正常运行。
采用了冗余配置，往往采用多路进行，通过不同的上级变电站对本站送电，即使某一上级变电站发生故障，或者某条进线发生故障时，本站仍有电源进行供电。
为了保障站内照明、监控、保护设备在各种情况下均能正常工作，站内配置直流电源设备，可以在全站停电的情况下维持一段时间的站内工作。
为了实现无人值守，普遍实现了全站的自动化监控设备，并与调度、集控部门联网。
变电站的主接线形式主要为单母线、单母线分段、桥式接线（一般为内桥接线）等，往往采用 110 kV 的典型设计，具有较好的统一性，站内自动化设备的统一性也较强，为运行和维护提供了较高的便利。
复习教案_倒闸操作_110、220kV母线200910
倒母线的方法：热倒、冷倒
热倒母线操作（先合后拉）是指母联断路器在运行 状态下，采用等电位操作原则，先合一组母线侧隔离开 关，再拉另一组母线侧隔离开关，保证在不停电的情况 下实现倒母线。正常倒闸操作一般采用热倒母线方法。
冷倒母线操作（先拉后合）是指各要操作出线断路 器在热备用情况下，先拉一组母线侧隔离开关，再合另 一组母线侧隔离开关。当母联开关在分位时，常使用此 种方法，一般用于事故处理中。
（操作演示）
倒母线前应先投入母差保护“投单母”（或母线互联） 压板、拉开母联开关控制电源
倒母线前必须检查两条母线确在并列运行状态，这是实现等电位 操作倒母线必备的重要安全技术措施。
另外，应投入母差保护手动互联压板或单母线压板（若母线配两 套母差保护，则两套母差的互联压板均应投入）。还要拉开母联断路 器的操作电源，使母联开关成为“死”开关，Ⅰ、Ⅱ母线强制成为一 条母线，保证倒母线操作过程中母线隔离开关等电位和防止母联断路 器在倒母线过程中自动跳闸而引起带负荷拉、合刀闸。倒闸操作结束 后，再合上母联断路器的操作电源，退出母差保护屏上的手动互联压 板或单母线压板。
如果母联断路器在倒母线过程中自动跳闸，则Ⅰ、Ⅱ母线分列（不等 电位），倒闸操作时将引起带负荷拉、合隔离开关。
拉开母联断路器的操作电源后，母联开关成为“死”开关，Ⅰ、Ⅱ 母线成为“一条母线”。
此时，当任一母线发生故障时，母联开关不能跳闸（母联失灵）。 因此，必须先投入母差保护手动互联压板或单母线压板，然后再拉开母 联断路器操作电源。当母差保护动作时，无选择的跳开两条母线上的所 有开关。
•
7、最具挑战性的挑战莫过于提升自我 。。20 20年12 月上午 6时4分 20.12.1 306:04 December 13, 2020
电气倒闸操作基本原理、方法、步骤
•操作票票面应清楚整 洁，不得任意涂改。 操作票应填写设备的 双重名称，即设备名 称和编号。
•操作人和监护人应根 据接线图核对所填写 的操作项目，并分别 手工或电子签名，
•然后经运行值班负责人 （机长、值长、单元长、 班长）审核签名。
（4）下列项目应填入 操作票内 •1）应拉合的设备【断 路器（开关）、隔离开 关（刀闸）、接地刀闸 （装置）等】，
•18、如果用同期装置 切换10KV、6KV厂用 电时，一定要在切换 完一段母线电源后， 及时将该母线对应的 快切装置进行复位，
•否则，在事故情况下 将影响快切装置正确 动作。因为同期切换 时，存在母线两个进 线开关同时合闸的情 况，此时，快切装置
•将发“开关位置异常” 报警而闭锁装置（两 个进线开关同时断开、 同时合闸均发该信 号）。因此，采用同 期切换时，不光复位
•操作块中点击“励磁 系统远方复位”按钮， 将励磁故障信号复位， 汽轮机方可挂闸、冲 转；
•在停机检修时，解列 后，应将“励磁系统 故障”、“热工保护” 跳闸保护压板退出。 在汽机所有试验结束、 并网前主开关断开后，
•在DCS“发变组系统”画 面“励磁”操作块中点击 “励磁系统远方复位”按 钮，将励磁故障信号复位， 然后投入 “励磁系统故 障”跳闸保护压板，投入 “热工保护”压板。
•验电，装拆接地线， 合上（安装）或断开 （拆除）控制回路或 电压互感器回路的空 气开关、熔断器，
•切换保护回路和自动 化装置及检验是否确 无电压等。
•2）拉合设备【断路 器（开关）、隔离开 关（刀闸）、接地刀 闸（装置）等】后检 查设备的位置。
•3）进行停、送电操 作时，在拉合隔离开 关（刀闸）、手车式 开关拉出、推入前， 检查断路器（开关） 确在分闸位置。
110kV变电站操作规程

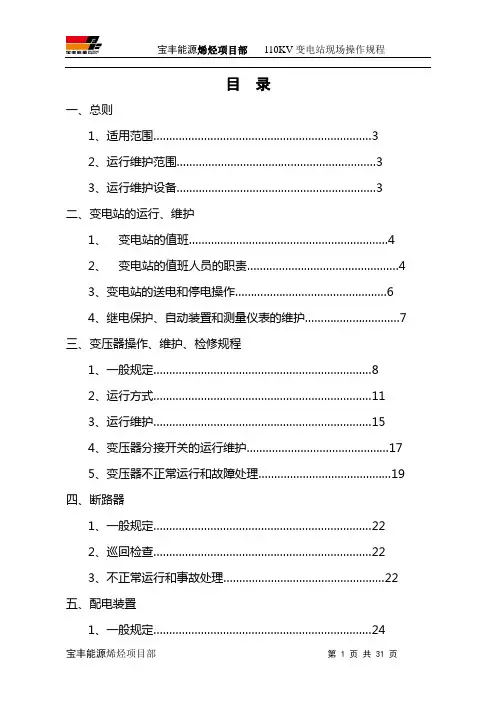

目录一、总则1、适用范围 (3)2、运行维护范围 (3)3、运行维护设备 (3)二、变电站的运行、维护1、变电站的值班 (4)2、变电站的值班人员的职责 (4)3、变电站的送电和停电操作 (6)4、继电保护、自动装置和测量仪表的维护 (7)三、变压器操作、维护、检修规程1、一般规定 (8)2、运行方式 (11)3、运行维护 (15)4、变压器分接开关的运行维护 (17)5、变压器不正常运行和故障处理 (19)四、断路器1、一般规定 (22)2、巡回检查 (22)3、不正常运行和事故处理 (22)五、配电装置1、一般规定 (24)2、巡视检查 (24)六、仪用互感1、一般规定 (25)2、巡回检查 (25)3、不正常运行和事故处理 (25)4、电流互感器的故障 (26)5、母线及瓷瓶 (26)七、隔离刀闸1、刀闸的用途及操作范围 (27)2、正常巡视检查及异常处理 (28)八、电容器1、电容器的操作 (28)2、巡回检查 (29)3、异常运行和事故处理 (30)4、各种保护动作分析及处理 (30)一、总则1、适用范围⑴本规程适用于宁夏宝丰能源110kV变电站变电运行、检修、试验。
