上电时序
PWRGD信号的产生，就要求各路电压稳定5ms左右才会发出。
对于时序，我们可以分为几个部分，待机部分、上电部分、供电部分、复位部份。
首先说待机部分
待机部分会用PWM电路的方式，把主供电的电压转换为待机的3V和5V电压，这两个电压是送给南桥、EC等与上电有关的元件来使用的。
IBM的笔记本比较特殊，不仅是需要3V和5V的待机电压，还需要1.8V、1.5V这两个待机电压
以T40为例，可以看到主板上的待机电压有VCC3M、VCC5M、VCC1R8M、VCC1R5M.。
有些初学的人就会有这样的疑问，为什么有的IBM笔记本主板，没有3V和5V的待机电压，还会有待机电流，这就是原因所在，因为IBM机器还要有1.8和1.5这样两个待机电压。
接着说上电部分
在待机电压条件满足之后，也就具备了上电的基本条件，但是想要上电，首先要有一个人工的干预，也就是说，要有人去给笔记本主板一个上电的命令，那么这个命令就是我们按下电源开关后产生的信号，一般叫做PWRSW或PWRBTN之类的，这个信号是低电平有效的，也就是说，当我们按下开关后，此信号与地相通，被拉为低电平，这个低电平的信号会送给EC、EC收到这个低电平的信号以后，相当于得到了一个通知，在EC自身工作条件满足的情况下，会通过EC的内部逻辑电路，转换出一个低电平有效的信号给南桥，通知南桥主板的使用者按下了电源开关，南桥接到这个信号以后，也是在南桥自身工作条件都满足的情况下，发出SLP_S3#信号和SLP_S4#信号，这两个信号会送到EC，EC接到这个信号以后，会发出一个VCC_ON的信号，这个信号会开启主板上的其它供电电路，将主电压进行转换后输出各路RUN电压，包括内存、显卡、CPU等重要的工作电压。
图示：
第一步开关信号送达EC
第二步、EC将信号转送至南桥
第三步、南桥放出SLP信号给EC
第四步、EC放出VCC_ON的开启信号
再来说供电部分：
电部分相对于整个时序来说，是最简单和好理解的，供电部分都会有相应的转换电路，每个开启信号会相应的送到对应的PWM或线性IC上，做为使能信号，其实就是EN信号，PWM或线性IC在自身其它工作条件满足的情况下，得到EN信号，就会开始把电压进行转换，从而输出各个重要的工作电压，如内存电压、显卡电压、南北桥的电压、CPU电压。
最后的就是复位部分：
复位部分的工作，其大前提是要主板各部分的重要供电都要有效，那么主板如何得知各部分的供电有效呢？其实很简单，南桥是负责复位的总发出，那么南桥本身并不具备有判断主板上所有工作电压的能力，所以这个工作还是要交给EC去做。
EC本身和台式机的IO一样，具有硬件监控的功能，EC本身判断电压OK以后，会发出一个PWROK的信号给南桥，南桥得到PWROK，证明主板上的主要供电都是OK的，与此同时，CPU供电做为一个相对独立和重要的供电部分也会发出一个IMVPOK信号（这个信号学名叫做电源就绪信号，我们可以把它理解为台机上的VRM_GD信号，实际上不管叫什么名字，都是通知南桥CPU的供电正常了）这个信号会送到南桥，有的主板也会同时送给北桥。
南桥接到这两个重要的电源好信号以后，会用内部的逻辑电部进行比较和运算后，发出若干个RESET信号，常见的就是PCIRST#和PLTRST#，这两个复位信号分别是用来复位板载设备和复位北桥所用的，而且两个RST#信号，是要在PWROK 和IMVPOK两个信号有效至少1ms后才能够发出，也就是说，要保证这两个信号的高电平状态1ms后。
PLTRST# 与PCIRST#区别如下:
PLTRST# : Platform （平台指的是北桥+CPU） Reset
PCIRST#: PCI Reset
PLTRST# connected to all component that previously need PCIRST#,except PCI slots and devices.
PCIRST# is connected to PCI Devices and slots without resetting system. 可以看一下上面的这段英文，这是对于PCIRST和PLTRST的简要介绍，PLTRST#是用来对整个系统平台进行复位的，它所负责的设备是在需要PCIRST#的各种PCI插槽和设备之前需要进行复位的。
PCIRST#是用来对于PCI设备和接口进行复位的。
在发出复位的几乎同时，南桥在收到IMVPOK后，得知CPU的供电已经好了，就会再发出一个CPU_PG给CPU，通知CPU供电已经正常，与此同时北桥接受到PLTRST#大约1ms以后会发出CPURST#给CPU，然后CPU进入复位状态，清空内部的寄存器，而后发出CPU的第一个指令动作，开始进行寻址操作。
上述的就是一个大致的时序过程。
下面我们会用两种机型的主板，分别来进行介绍时序的具体过程。
主板上电时序自己总结
在这里以ASUS的915主板来描述一下INTEL主板的上电及工作时序:1、当ATX Power送出士12V,+3.3V, 士数组Main Power电压后,其它工作电压如+VTT_CPU,+1.5V, +2.5V_DAC,+ 5V_Dual,+3V_Dual,+1.8V_Dual 也将随后全部送出.2、当+VTT_CPU送给CPU后,CPU会送出VTT_PWRGD言号[High]给CPU;ICS;VRM;CP用VTT_PWRGD言号确认VTT_CPU稳定在Spec之内,OK后CPU 会发出VID[0:5].VRM收到VTT_PWRGC后会根据VID组合送出Vcore.3、在VCORE正常发出后‘Processor Voltage Regulato即送出VRMPWRGD 言号给南桥ICH6以通知南桥此时VCORE已经正常发出.在VTT_PWRGDE常发出后，此信号还通知给Clock Generator(ICS以通知Clock Generator在可以正常发出所有Clock.4、当提供给的南桥工作电压及Clock都OK后由南桥发出PLTRST及PCIRST 给各个Device.The ICH6drives PLTRST#inactive a minimum of 1ms after both PWROK and VRMPWRGD are driven high.翻译:ICH6驱动PLTRST为无效的至少1毫秒，在PWROK和VRMPWRGD被置为高电平以后。
这里我的理解为在PWROK和VRMPWGRD发出后，至少IMS, ICH6才会发出PLTRST给北桥和SIO复位。
PLTRST与PCIRST K别如下:PLTRST# :Platform （翻译：平台指的是北桥+CPU）Reset PCIRST#:PLTRST# is higher than PCIRST#.在北桥NB接收到南桥送出的PLTRST大约1ms后，北桥送出CPURST给CPU以通知CPU可以开始执行第一个指令动作•（不过要北桥送出CPURST的前提是在北桥的各个工作电压&Clock都0K的情况下）;下面是一个时序图，按照顺序，对应上述文字。
T60 上电时序
BD4175通过RT113的热敏电阻测量 各元器件的温度， 正常以后输出 PWRSHUTDOWN 的开启信号导通 Q34
LM26
-SHUTDOWN2
-SHUTDOWN
VCC3M_ON
MAX 1901
3M 5M
BD35 08
2R5M 1R2AUX2
-PWRSHUTDOWN
• • • • • • • • • • • • •
MAX1901：VINT20 MAX8632：VINT20 VCC5M MAX1540：VINT20 VL5 MAX1993：VINT20 VCC5M BD3508：VCC3M VCC5M ADP3207+3419：VCC5B MAX8765：DOCK-PWR20 网卡：VCC3AUX2 VCC2R5AUX2 VCC1R2AUX2 安全芯片： RTCVCC VCC3M VCC3B 密码芯片：RTCVCC VCC3M VCC3B 温控芯片：VCC3B MAC存储器：VCC3AUX1 FAN：VCC5B
3SW
AUX_ON
LM26
-PM_SLP_S3(后BI ON) -PM_SLP_S4(后A1 ON) -MAINOFF
H8
10MHZ/s
-EXTPWR PMH7 SWPWRG
PMH7
间歇性振荡 （不振或一 直都不正常）
A ON BON -ICH_SLP_S3
-ICH_SLP_S4
3M
（CMOS电池供电）
IBM T60主板系统待机触发图
+
DOCK_PWR20
保护隔离电路
VREGIN20
DCIN_DRV
VINT20
MAX1901
Nvidia芯片组上电时序
W W
. W
H C
N I
F A
X I
C .
M信号
LPC_RESET#: (O) resetCK804内所有设备和LPC设备。 CPU_SLP#: (O) 指示CPU已经进入C3、C4状态 LPC_PWRDWN#：(O) LPC电源管理信号，使LPC设备进入节电模 式。 • HT_STOP#： (O) 指示HyperTransport断开连接。所有HT连接设 • 备为输入，CK804为控制器 HT_REQ#： • PE_RST#：
W W
. W
H C
（I） HyperTransport总线使用请求信号，C3、C4 状态为唤醒HT通信。 （O） PCI-E的RESET信号
N I
F A
X I
C .
M O
N C .
W W
. W
H C
N I
F A
X I
C .
M O
N C .
Nivdia芯片组上电相关信号
•
PWRGD_SB (I) 电源准备好，DUAL电源稳定后该信号为高电压 SLP_S5#: (O) shutdown （进入STD状态和soft off) MEM__VLD: (I) 指示内存供电已经稳定。 SLPS_S3#: (O) STR功能，除内存供电正常其它供电全关闭 PWRGD： (I) 指示所有主板供电都稳定后为高电位 CPUVDD_EN:(O) 用于控制CPU供电的控制信号（VCORE_EN) CPU_VLD: (I) 指示CPU供电已经稳定 HTVDD_EN: (O) 用于HyperTransport供电控制信号 HT_VLD: (I) 提示HyperTransport供电已经稳定
微星MS7309主板上电时序
微星MS7309主板上电时序第一部分：等待开机待机有三个条件：3VSB、25M晶振、PWRGD_SB。
一、纽扣电池供电：纽扣电池（此时不插电源线）BAT经过双二极管D22以及D28为桥（PBGA692）提供基本供电VBAT，25M晶振起振。
同时BAT还通过双二极管D22和电阻R699产生VBAT0链接到F71882的82脚，用于检测电池电量。
-1-VBAT通过R6产生信号COPEN#送到I/O（F71889ED的83脚，使该脚为高电平。
二、插入AT某电源，+5SB为主板供电1、5VDRV1的产生：当插入AT某电源，+5VSB为主板的部分电路供电，I/O的71脚（VCCGATE）为高电平，通过Q41产生5VDRV1.它的主要作用控制Q37-2-的导通，提升3VDUAL的输出功率（用UP7704产生）；应用在3VSB_WAKE产生电路，同样提升3VSB_WAKE的功率。
-3-2、VCC_5SB的产生：当插入AT某电源，+5VSB通过Q110转换成VCC_5SB，主要是把电流从4A降低到2A。
5VSBDRV1的产生：IO的72脚产生DUALGATE信号，VCC5_SB经电阻R465和R466分压，产生此信号。
3、+3.3VDUAL的产生：产生方式可以有两种，一是通过1117来产生，二是通-4-过UP7501来产生。
（1）、通过U28（RC117S）产生：通过（2）通过UP7704产生，其2脚受控于信号y5VSB_OFF，这个信号由IO的47脚产生，同时控制USB接口和5vSBPOWERSWITH。
4、VSB3V的产生：3VDUAL（1.2A）通过D32产生VSB3V为IO的65脚供电。
-5--11-6、MEM_VLD信号的产生VCC_DDR产生后，加到Q33（CMKT3904-SOT363-6）的5脚，6脚产生MEM_VLD信号，送到桥的J3端，通知桥内存供电已经稳定。
-12-7、DDR_PWRGD产生：当内存供电产生后，由Q9产生DDR_PWRGD信号，送到940座的F3端，通知CPU内存供电已经准备好。
笔记本上电时序及信号讲解
Page 14
VGA&VRAM
既然VRAM是存放显示数据的地方,那么,当VRAM出现问题的时候,系统肯定 是不能正常显示的(主要是花屏),不过,问题点却有很多种. 1.VRAM本身的问题;不能正常储存数据,数据会丢失或者处理错误,都会出问 题; 2.VRAM电压和clock不正常(特别是参考电压);这点很容易理解, 电路中 传输的数据都是以0和1的二进制代码存在,而都必须以参考电压为参考,如果 参考电压不准确,显然,数据会失真,导致显示问题是必然的; 3.VGA的问题;包 括VGA本身的问题和VGA的周边电压和clock,特别是负责VRAM模块的参考 电压,白屏现象多是由VGA不良导致的; 4.VBIOS(这种现象非常少见,但个人 认为最好首先排除); 5.断线当然也是一种可能,但是这种情况几乎可以排除 在考虑之外,因为断线的主板实在太少. 有些机种VRAM多的时候有8颗,要找出哪颗出了问题是很头疼的问题,不过 幸运的是,ATI生产的每一种不同型号的VGA都有对应的检查软件,可以帮助 我们找出哪一组VRAM(主板上VGA只有AB两个64位的channel,该软件将AB 各分成两个channel(0~31;32~64),所以软件上显示为ABCD四组,每组分别对 应一对VRAM)出现了问题,条件是必须在DOS模式下运行.(以Vail为例)
Page 7
时序
在+V1.5S电压稳定之后,U9(TPS51124)会发出V1.5S_PG,这个 电是用来开启+VCCP的.从下图可以看出,只有左下角的电压都 正常,才能发出PWR_GOOD_3,图左上角显然也是调 PWR_GOOD_3和PWR_GOOD_KBC之间时序的,D1003在这 里的作用是在POW_GOOD_3关电时将它的电快速放掉,防止 U2误动作.

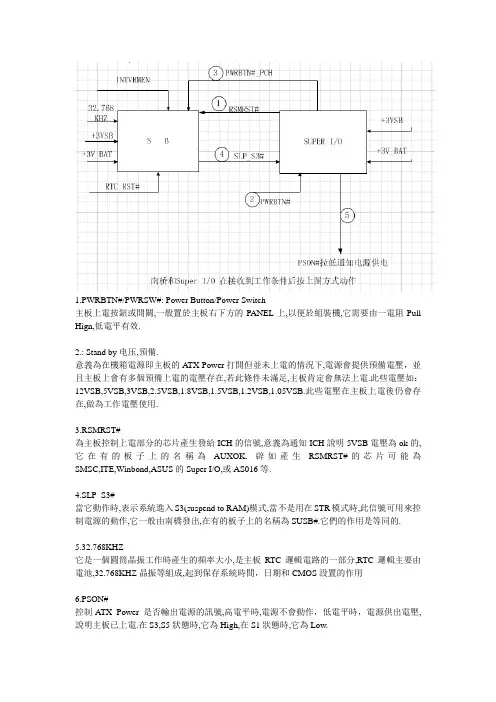

上电时序
1.PWRBTN#/PWRSW#: Power Button/Power Switch
主板上電按鈕或開關,一般置於主板右下方的PANEL上,以便於組裝機,它需要由一電阻Pull Hign,低電平有效.
2.: Stand by电压,預備.
意義為在機箱電源即主板的A TX Power打開但並未上電的情況下,電源會提供預備電壓，並且主板上會有多個預備上電的電壓存在,若此條件未滿足,主板肯定會無法上電.此些電壓如：12VSB,5VSB,3VSB,2.5VSB,1.8VSB,1.5VSB,1.2VSB,1.05VSB.此些電壓在主板上電後仍會存在,做為工作電壓使用.
3.RSMRST#
為主板控制上電部分的芯片產生發給ICH的信號,意義為通知ICH說明5VSB電壓為ok的,它在有的板子上的名稱為AUXOK. 辟如產生RSMRST#的芯片可能為SMSC,ITE,Winbond,ASUS的Super I/O,或AS016等.
4.SLP_S3#
當它動作時,表示系統進入S3(suspend to RAM)模式,當不是用在STR模式時,此信號可用來控制電源的動作,它一般由南橋發出,在有的板子上的名稱為SUSB#.它們的作用是等同的.
5.32.768KHZ
它是一個圓筒晶振工作時產生的頻率大小,是主板RTC邏輯電路的一部分,RTC邏輯主要由電池,32.768KHZ晶振等組成,起到保存系統時間，日期和CMOS設置的作用
6.PSON#
控制A TX Power 是否輸出電源的訊號,高電平時,電源不會動作，低電平時，電源供出電壓,說明主板已上電.在S3,S5狀態時,它為High,在S1狀態時,它為Low.。
IBM T61整机上电时序
IBM T61整机上电时序一DOCK-PWR20_F插入电源适配器后，主供电DOCK-PWR20从电源口输入，经过F2保险，输出电压：DOCK-PWR20_F一路给MAX8765输入主供电及ACIN信号的电压检测另一路经过转换输出：VREGIN20二VCC3SWVREGIN20为U61提供一个主供电输入U61在得到主供电后，由PIN61输出VCC3SW为U28 PMH7提供一个主供电输入。
三DISCHARGET61主板中，R504,R662留空，DISCHARGE信号有效。
Q34导通条件为：DISCHARGE为低电平，-PWRSHUTDOWN为高电平DISCHARGE由H8发出一路发给U61另一路发给保护隔离的Q78 PIN2四-PWRSHUTDOWN由U61发出，作为Q34的导通条件之一，这个信号要为高电平。
五DCIN_DRVQ36为N沟道场效应管，导通条件为pin4电压高于pin1，2，3电压DCIN_DRV为U61发出的24.28V左右的驱动信号：六M1_ONM1_ON由U28在得到主供电后由pin76 发出M1_ON转换成VCC5M_ON,VCC3M_ON系统供电芯片MAX17003控制产生VCC3M,VCC5M，输出给H8,东芝芯片提供主供电。
-PWRSHUTDOWN为H8发出，-SHUTDOWN2为U1发出，U1为模拟温度传感器，内部原理如下：同时VCC5M_ON分出一路发给U61,作为信号检测：H8得到主供电后，发出-MAINOFF给PMH7七M2_ONM2_ON为U28PIN43发出M2_ON分成三路，分别是：VCC1R8M_ON,VCC1R5M_ON,VCC1R05M_ON分别开启：待机电压：VCC1R8M,VCC1R5M,VCC1R05M八MPWRGVCC1R8M,VCC1R5M发出后，MAX8632发出电源好信号MPWRG(PIN6 APWRG这时没有发出）这个信号与主板上很多芯片的MPWRG信号连在一起构成相与的关系，即有一个信号不正常，就会将这它拉低发到U28 PIN18反馈信号异常也会关闭充放电芯片：与U61发出的MPWRG相与：给南桥提供RSMRST#信号输入：-ICH_SLP_S3,-ICH_SLP_S4南桥收到MPWRG信号后，发出-ICH_SLP_S3,-ICH_SLP_S4给U28的PIN20,PIN74AUX_ONU28发出WOL_EN_H8，经过U73与南桥发出的-PHY_PD_ICH相与后，发出AUX_ON AUX_ON信号的延时处理：电路中D110的作用是防止误动作，当AUX_ON变为低电平后，电路中的电流通过D110释放掉。
A80上电时序分析(上电全)
北京海泰雷特科技有限公司 彭络施 997149930TOSHIBA A80 上电时序分析电路图为 LA-2491 一． 预加电电路（点火电路） a) VIN 的产生： VIN 实为 Adapter 电压， 接入 AC 后， Adapter 的 15V 直流电压经由保险管 PF1 形成 15V 的 VIN。
VIN 的作用如下：1． 给 PU1 供电，PU1 的作用有二：首先，作为 VIN 检测电路；其次，作为预加电检测电路； 2． 经由 PQ4、PQ5 形成主电压 B+； 3． 通过 PD2、PR8 产生 VS：VS 与 BATT_A 相与合成产生 CHGRTCP（Charger RTC Power） ， 以产生 RTCVREF；给检测电路 PU1 供电；给+3VALWP、+5VALWP 电源控制芯片 MAX1902 供电。
同时通过 PR85 产生 MAX1902 的 SHDN#。
需重点说明的是 VS 与 BATT_A 是如何相与后合成产生 CHGRTCP， 原因很简单， 因为 PQ1 采用 的是 TP0610T， TP0610T 其实是带有内部源-漏二极管的 P 沟道 MOS 管， 而 此二极管阳极接漏极 （PIN1） ， 阴极接源极（PIN3） ，但电路图上并没有标明，所以容易产生误判。
所以只要有了 VIN，则 VIN 会通 过 PQ1 内部的二极管而形成 CHGRTCP（而不是通内导电沟道，因为此时 PQ1 的栅极为 15V） ，从而 会马上产生 RTCVREF。
4． 通过 PD3，PR28、PR29、PR32 以及 B+电压端子上数个大电容组成了一个时间常数很大的 RC 延时电路，延时后产生的 B+（此时不是真正的系统主电压，只有当 PQ4 和 PQ5 完全导通后才能 真正的算得上产生了系统主电压 B+） 。
延时的时间有几百毫秒。
b) VL 的产生 因为有了 VS，所以 MAX1902 PIN22 得到了 15V 的电源，且同时将 PIN23 （SHDN#） 抬为高电平，MAX1902 立即输出稳定的+5V VL。
主板上电时序精华
MB上电时序
单击添加副标题
2005.12 Caspar_zhang
主板电压概述
主板上电时序 Intel架构上电时序 AMD架构上电时序
上电时序
主板电压概述
ATX电源提供+12V、-12V、+5V、-5V 、+3V、+5VSB六种电压，其它的则由主板上的DC-DC电路利用ATX提供的电压转换而来。 DC-DC电路则可分为线性转换电路和PWM转换电路，主板上的+5vsb?+3vsb就是典型的线性稳压电路，而vcore部分则是PWM技术最基本的应用。所谓的+3V_DUAL就是用+3v与+3vsb共同供电，相互间用MOSFET或者二极管隔离。
3.按下Power Buttom后的动作时序
3.按下Power Buttom后的动作时序
在VTT_PWRGD正常发出后, 此信号还通知给Clock Generator(ICS);以通知Clock Generator在可以正常发出所有Clock.
具体说明: 在SLP_S3#&VTT_PWRGD正常OK后(都为High),从而使信号CK_PG保持在High.再经过三极管Q1后,使信号CK_PG#由High?Low.此时若ICS所需工作电压+3V_CLK及Drive Crystal 14.318MHz OK后,ICS将开始工作送出所有Clock. 此信号还有一个作用是:当系统进入S3状态时信号CK_PG#(即VTT_PWRGD#/PD)由 Low-->High,从而 Keep ICS Register Data,缩短从S3回来的时间,
3.按下Power Buttom后的动作时序 当电源送出的+3.3V and +5V达到Normal值的95%时,由ATX Power Supply开始送出PWROK_PS信号给Super IO,以通知Super IO ATX Main Power OK. Super IO接收到VCC&PWROK_PS后,即送出PWROK给南北桥.以通知南北桥此时ATX Main Power 送出OK.
西门子数控系统828D上电时序控制
Internal Combustion Engine &Parts0引言西门子CNC 控制器和CNC 系统-SINUMERIK 自动化系统采用模块化设计，具有可扩缩性，融合了用于机床的多种产品。
无论是否部署用于标准化车床和铣床。
西门子数控系统目前多使用在数控机床上，性能安全可靠，西门子数控系统是最佳的数控自动化系统，西门对系统、驱动器上电有着它严格要求。
西门子828D 上电第一步是给电源模块加EP 使能，既电源模块上的X21.3给入24V ，同时X21.4要接0V 。
间隔100ms 后可以加OFF1使能，既PPU 的X122.1给入24V ，同时X122.7要接入0V 。
OFF1使能加上后，可以加OFF3使能，既PPU 的X122.2给入24V ；加OFF3的同时可以给各轴加脉冲使能和控制使能，既PPU 接口地址DB380x.DBX4001.7和DB380x.DBX2.1，按下急停开关（或下电）时，首先断掉的是OFF3，待所以轴出现静止信号（PLC:DB390x.DBX1.4）时，可以同时断开OFF1,脉冲使能和控制使能，OFF1断开后延时100ms 断开EP 使能。
1上电时序电路连接电源模块“使能”控制端X121模块准备好信号和模块的过热信号。
脉冲使能输入，该信号同时对所有连接的模块有效，该信号取消后，所有的轴的电源取消，轴以自由运动的形式停车。
控制使能输入，该信号同时对所有连接的模块有效，该信号取消时，所有的轴的速度给定电压为零，轴以最大的加速度停车。
延迟一定的时间后，取消脉冲使能。
上电的第一步是给电源模块加EP 使能，即电源模块上的X21.3给入24V ，同时X24.4要接0V 。
间隔100ms 后，可以加OFF1使能，即PPU 的X122.1给入24V ，同时X122.7要接0V 。
OFF1使能加上后，可以加OFF3使能，既PPU 的X122.2给入24V ；加OFF3的同时可以给各轴加脉———————————————————————作者简介:范忠（1971-），男，湖南娄底人，副教授，从事自动化专业工作。
