高考物理试题分类汇编(电场)
第1页
高考物理试题分类汇编及答案解析
电场
1.静电现象在自然界中普遍存在，我国早在西汉末年已有对静电现象的记载《春秋纬 考异
邮》中有玳瑁吸衣若只说，但下列不属于静电现象的是
A．梳过头发的塑料梳子吸起纸屑
B．带电小球移至不带电金属球附近，两者相互吸引
C．小线圈接近通电线圈过程中，小线圈中产生电流
D．从干燥的地毯走过，手碰到金属把手时有被电击的感觉
【解析】C是电磁感应现象，其余是静电现象。
【答案】C
本题考查静电现象和电磁感应现象，难度：容易
2.一带正电的小球向右水平抛入范围足够大的匀强电场，电场方向水平向左，不计空气阻力，
则小球
A．做直线运动 B．做曲线运动 C．速率先减小后增大，D．速率先增大后减小
【解析】小球受重力和电场力，合力方向左下，初速度与合力不在同一直线，所以小球做曲
线运动。初阶段，合力与速度夹角为钝角，速率减小，后来，合力与速度夹角为锐角，速率
增大，所以速率先减小后增大。
【答案】BC
本题考查曲线运动，难度：中等
3，（两个相同的负电荷和一个正电荷附近的电场线分布如图所示，c时两负电荷连线的中点，
d点在正电荷的正上方，c、d到正电荷的距离相等，则

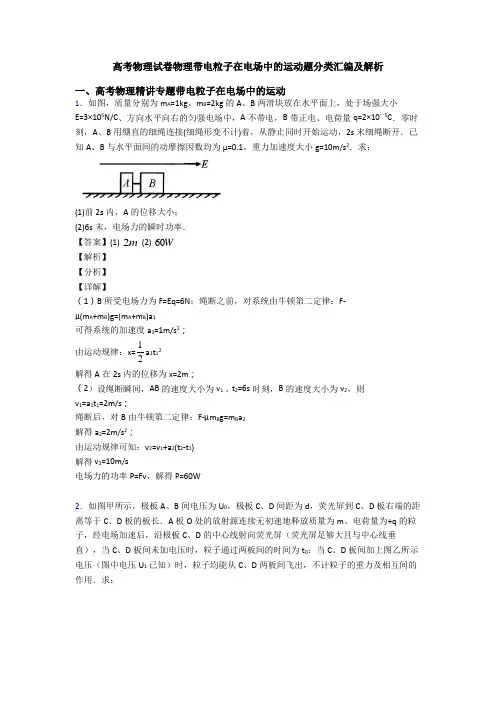

高考物理试卷物理带电粒子在电场中的运动题分类汇编及解析
高考物理试卷物理带电粒子在电场中的运动题分类汇编及解析一、高考物理精讲专题带电粒子在电场中的运动1．如图，质量分别为m A=1kg、m B=2kg的A、B两滑块放在水平面上，处于场强大小E=3×105N/C、方向水平向右的匀强电场中，A不带电，B带正电、电荷量q=2×10－5C．零时刻，A、B用绷直的细绳连接(细绳形变不计)着，从静止同时开始运动，2s末细绳断开．已知A、B与水平面间的动摩擦因数均为μ=0.1，重力加速度大小g=10m/s2．求：(1)前2s内，A的位移大小；(2)6s末，电场力的瞬时功率．【答案】(1) 2m (2) 60W【解析】【分析】【详解】（1）B所受电场力为F=Eq=6N；绳断之前，对系统由牛顿第二定律：F-μ(m A+m B)g=(m A+m B)a1可得系统的加速度a1=1m/s2；由运动规律：x=12a1t12解得A在2s内的位移为x=2m；（2）设绳断瞬间，AB的速度大小为v1，t2=6s时刻，B的速度大小为v2，则v1=a1t1=2m/s；绳断后，对B由牛顿第二定律：F-μm B g=m B a2解得a2=2m/s2；由运动规律可知：v2=v1+a2(t2-t1)解得v2=10m/s电场力的功率P=Fv，解得P=60W2．如图甲所示，极板A、B间电压为U0，极板C、D间距为d，荧光屏到C、D板右端的距离等于C、D板的板长．A板O处的放射源连续无初速地释放质量为m、电荷量为+q的粒子，经电场加速后，沿极板C、D的中心线射向荧光屏（荧光屏足够大且与中心线垂直），当C、D板间未加电压时，粒子通过两板间的时间为t0；当C、D板间加上图乙所示电压（图中电压U1已知）时，粒子均能从C、D两板间飞出，不计粒子的重力及相互间的作用．求：（1）C 、D 板的长度L ；（2）粒子从C 、D 板间飞出时垂直于极板方向偏移的最大距离； （3）粒子打在荧光屏上区域的长度． 【答案】（1）02qU L t m =2）2102qU t y md =（3）21032qU t s s md∆== 【解析】试题分析：（1）粒子在A 、B 板间有20012qU mv = 在C 、D 板间有00L v t = 解得：02qU L t m=（2）粒子从nt 0（n=0、2、4……）时刻进入C 、D 间，偏移距离最大 粒子做类平抛运动 偏移距离2012y at = 加速度1qU a md=得：2102qU t y md=（3）粒子在C 、D 间偏转距离最大时打在荧光屏上距中心线最远ZXXK] 出C 、D 板偏转角0tan y v v θ=0y v at =打在荧光屏上距中心线最远距离tan s y L θ=+荧光屏上区域长度21032qU t s s md∆==考点：带电粒子在匀强电场中的运动【名师点睛】此题是带电粒子在匀强电场中的运动问题；关键是知道粒子在水平及竖直方向的运动规律和特点，结合平抛运动的规律解答．3．一电路如图所示，电源电动势E=28v ，内阻r=2Ω，电阻R1=4Ω，R2=8Ω，R3=4Ω，C 为平行板电容器，其电容C=3.0pF ，虚线到两极板距离相等,极板长L=0.20m ，两极板的间距d=1.0×10-2m ．（1）闭合开关S 稳定后，求电容器所带的电荷量为多少?（2）当开关S 闭合后，有一未知的、待研究的带电粒子沿虚线方向以v0=2.0m/s 的初速度射入MN 的电场中，已知该带电粒子刚好从极板的右侧下边缘穿出电场，求该带电粒子的比荷q/m （不计粒子的重力，M 、N 板之间的电场看作匀强电场，g=10m/s 2）【答案】（1）114.810C -⨯ （2）46.2510/C kg -⨯【解析】 【分析】 【详解】（1）闭合开关S 稳定后，电路的电流：12282482E I A A R R r ===++++；电容器两端电压：222816R U U IR V V ===⨯=；电容器带电量： 12112 3.01016 4.810R Q CU C C --==⨯⨯=⨯（2）粒子在电场中做类平抛运动，则：0L v t =21122Uq d t dm= 联立解得46.2510/qC kg m-=⨯4．平面直角坐标系的第一象限和第四象限内均存在垂直纸面向里的匀强磁场，磁感应强度大小分别为2B 和B （B 的大小未知），第二象限和第三象限内存在沿﹣y 方向的匀强电场，x 轴上有一点P ，其坐标为（L ，0）。

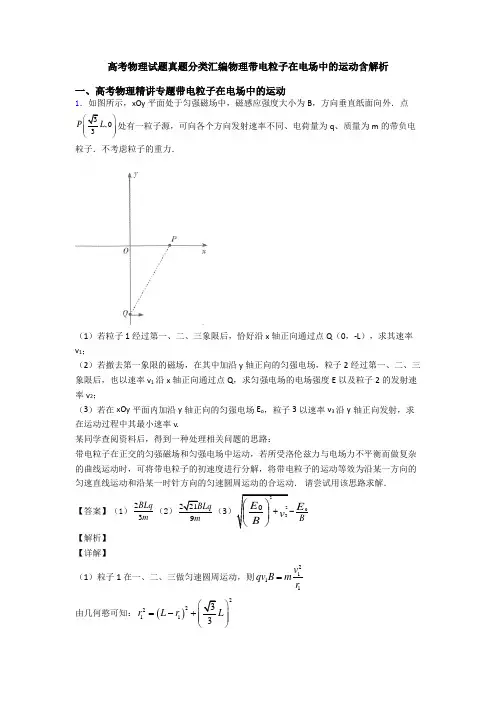

高考物理试题真题分类汇编物理带电粒子在电场中的运动含解析
高考物理试题真题分类汇编物理带电粒子在电场中的运动含解析一、高考物理精讲专题带电粒子在电场中的运动1．如图所示，xOy 平面处于匀强磁场中，磁感应强度大小为B ，方向垂直纸面向外．点3,0P L ⎛⎫ ⎪ ⎪⎝⎭处有一粒子源，可向各个方向发射速率不同、电荷量为q 、质量为m 的带负电粒子．不考虑粒子的重力．（1）若粒子1经过第一、二、三象限后，恰好沿x 轴正向通过点Q （0，-L ），求其速率v 1；（2）若撤去第一象限的磁场，在其中加沿y 轴正向的匀强电场，粒子2经过第一、二、三象限后，也以速率v 1沿x 轴正向通过点Q ，求匀强电场的电场强度E 以及粒子2的发射速率v 2；（3）若在xOy 平面内加沿y 轴正向的匀强电场E o ，粒子3以速率v 3沿y 轴正向发射，求在运动过程中其最小速率v.某同学查阅资料后，得到一种处理相关问题的思路：带电粒子在正交的匀强磁场和匀强电场中运动，若所受洛伦兹力与电场力不平衡而做复杂的曲线运动时，可将带电粒子的初速度进行分解，将带电粒子的运动等效为沿某一方向的匀速直线运动和沿某一时针方向的匀速圆周运动的合运动． 请尝试用该思路求解． 【答案】（1）23BLq m （2221BLq32230B E E v B +⎛⎫ ⎪⎝⎭【解析】 【详解】（1）粒子1在一、二、三做匀速圆周运动，则2111v qv B m r =由几何憨可知：()2221133r L r L ⎛⎫=-+ ⎪ ⎪⎝⎭得到：123BLqv m=（2）粒子2在第一象限中类斜劈运动，有：133L v t=，212qE h t m = 在第二、三象限中原圆周运动，由几何关系：12L h r +=，得到289qLB E m=又22212v v Eh =+，得到：2221BLqv =（3）如图所示，将3v 分解成水平向右和v '和斜向的v ''，则0qv B qE '=，即0E v B'= 而'223v v v ''=+ 所以，运动过程中粒子的最小速率为v v v =''-'即：22003E E v v B B ⎛⎫=+- ⎪⎝⎭2．如图所示，竖直平面内有一固定绝缘轨道ABCDP ，由半径r ＝0.5m 的圆弧轨道CDP 和与之相切于C 点的水平轨道ABC 组成，圆弧轨道的直径DP 与竖直半径OC 间的夹角θ＝37°，A 、B 两点间的距离d ＝0.2m 。
高考物理试题(解析版)分类汇编：静电场
高考物理试题〔解析版〕分类汇编：静电场2022年高考物理试题分类汇编：静电场(2022新课标I-15). 如下图，直线a、b和c、d是处于匀强电场中的两组平行线，M、N、P、Q是它们的交点，四点处的电势分别为φM、φN、φP、φQ，一电子由M点分别运动到N点和P点的过程中，电场力所做的负功相等，那么 A. 直线a位于某一等势面内，φM>φQ B. 直线c位于某一等势面内，φM>φNC. 假设电子由M点运动到Q点，电场力做正功D. 假设电子由P点运动到Q 点，电场力做负功【答案】B【考点】电场强度；电场线；电势能、电势；电势差；匀强电场中电势差与电场强度的关系。
【解析】在匀强电场中，因为电子带负电，从M到N和P做功相等，说明电势差相等，即N和P的电势相等，电场力对电子做负功，由W= qU,q=-e, 那么得φM-φN=φM-φP>0,说明MQ为高电势，NP为低电势。
所以直线c位于某一等势线内，选项A错B对。
匀强电场中等势线为平行的直线，所以NP和MQ分别是两条等势线，φM=φQ>φP、电子从M点运动到Q点，初末位置电势相等，电场力不做功，选项C错。
电子由P点运动到Q点，电场力做正功，电势能减少，选项D错。
【2022新课标II-14】14. 如图，两平行的带电金属板水平放置。
假设在两板中间a点从静止释放一带电微粒，微粒恰好保持静止状态。
现将两板绕过a点的轴〔垂直于纸面〕逆时针旋转45，再由a点从静止释放一同样的微粒，改微粒将A．保持静止状态 B.向左上方做匀加速运动 C.向正下方做匀加速运动 D.向左下方做匀加速运动【答案】D 【解析】试题分析：现将两板绕过a点的轴〔垂直于纸面〕逆时针旋转时，两板间的电场强度不变，电场力也不变，所以现将两板绕过a点的轴〔垂直于纸面〕逆时针旋转后，带电微粒受两大小相等的力的作用，合力方向向左下方，故微粒将向左下方做匀加速运动，故D正确，A、B、C错误。

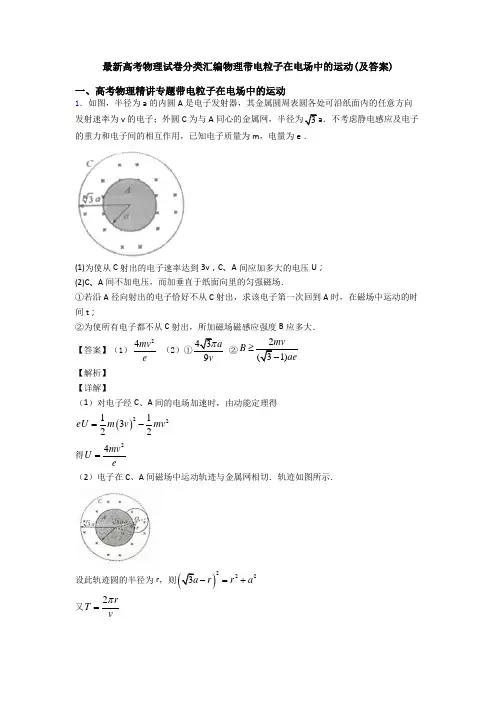

最新高考物理试卷分类汇编物理带电粒子在电场中的运动(及答案)
最新高考物理试卷分类汇编物理带电粒子在电场中的运动(及答案)一、高考物理精讲专题带电粒子在电场中的运动1．如图，半径为a 的内圆A 是电子发射器，其金属圆周表圆各处可沿纸面内的任意方向发射速率为v 的电子；外圆C 为与A 同心的金属网，半径为3a ．不考虑静电感应及电子的重力和电子间的相互作用，已知电子质量为m ，电量为e ．(1)为使从C 射出的电子速率达到3v ，C 、A 间应加多大的电压U ； (2)C 、A 间不加电压，而加垂直于纸面向里的匀强磁场．①若沿A 径向射出的电子恰好不从C 射出，求该电子第一次回到A 时，在磁场中运动的时间t ；②为使所有电子都不从C 射出，所加磁场磁感应强度B 应多大．【答案】（1）24mv e （2）①43a π ②(31)B ae ≥- 【解析】 【详解】（1）对电子经C 、A 间的电场加速时，由动能定理得()2211322eU m v mv =- 得24mv U e=（2）电子在C 、A 间磁场中运动轨迹与金属网相切．轨迹如图所示．设此轨迹圆的半径为r ，则)2223a rr a -=+又2rT vπ=得tan 3arθ== 故θ=60°所以电子在磁场中运动的时间2-22t T πθπ= 得439at vπ=（3）若沿切线方向射出的电子轨迹恰好与金属网C 相切．则所有电子都不从C 射出，轨迹如图所示：23r a a '=-又2v evB m r ='得3-1B ae =（）所以3-1B ae≥（）2．利用电场可以控制电子的运动，这一技术在现代设备中有广泛的应用，已知电子的质量为m ，电荷量为e -，不计重力及电子之间的相互作用力，不考虑相对论效应．（1）在宽度一定的空间中存在竖直向下的匀强电场，一束电子以相同的初速度0v 沿水平方向射入电场，如图1所示，图中虚线为某一电子的轨迹，射入点A 处电势为A ϕ，射出点B 处电势为B ϕ．①求该电子在由A 运动到B 的过程中，电场力做的功AB W ；②请判断该电子束穿过图1所示电场后，运动方向是否仍然彼此平行？若平行，请求出速度方向偏转角θ的余弦值cos θ（速度方向偏转角是指末速度方向与初速度方向之间的夹角）；若不平行，请说明是会聚还是发散．（2）某电子枪除了加速电子外，同时还有使电子束会聚或发散作用，其原理可简化为图2所示．一球形界面外部空间中各处电势均为1ϕ，内部各处电势均为221()ϕϕϕ>，球心位于z 轴上O 点．一束靠近z 轴且关于z 轴对称的电子以相同的速度1v 平行于z 轴射入该界面，由于电子只受到在界面处法线方向的作用力，其运动方向将发生改变，改变前后能量守恒．①请定性画出这束电子射入球形界面后运动方向的示意图（画出电子束边缘处两条即可）；②某电子入射方向与法线的夹角为1θ，求它射入球形界面后的运动方向与法线的夹角2θ的正弦值2sin θ．【答案】（1）①()AB B A W e ϕϕ=- ②是平行；()020cos 2B A v ve v mθϕϕ==-+；（2）① ②()1122211sin 2e v mθϕϕ=-+【解析】 【详解】（1）①AB 两点的电势差为AB A B U ϕϕ=-在电子由A 运动到B 的过程中电场力做的功为()AB AB B A W eU e ϕϕ=-=-②电子束在同一电场中运动，电场力做功一样，所以穿出电场时，运动方向仍然彼此平行，设电子在B 点处的速度大小为v ，根据动能定理2201122AB W mv mv =- 0cos v v θ=解得：()0020cos 2B A v ve v mθϕϕ==-+（2）①运动图如图所示：②设电子穿过界面后的速度为2v ，由于电子只受法线方向的作用力，其沿界面方向的速度不变，则1122sin sin θθ=v v 电子穿过界面的过程，能量守恒则：2211221122mv e mve ϕϕ-=- 可解得：()212212e v v mϕϕ-=+ 则()1122211sin sin 2v e v mθθϕϕ=-+故本题答案是：（1）①()AB B A W e ϕϕ=- ②()020cos 2B A v v ve v mθϕϕ==-+；（2）① ②()1122211sin 2e v mθϕϕ=-+3．如图甲所示，极板A 、B 间电压为U 0，极板C 、D 间距为d ，荧光屏到C 、D 板右端的距离等于C 、D 板的板长．A 板O 处的放射源连续无初速地释放质量为m 、电荷量为+q 的粒子，经电场加速后，沿极板C 、D 的中心线射向荧光屏（荧光屏足够大且与中心线垂直），当C 、D 板间未加电压时，粒子通过两板间的时间为t 0；当C 、D 板间加上图乙所示电压（图中电压U 1已知）时，粒子均能从C 、D 两板间飞出，不计粒子的重力及相互间的作用．求：（1）C 、D 板的长度L ；（2）粒子从C 、D 板间飞出时垂直于极板方向偏移的最大距离； （3）粒子打在荧光屏上区域的长度．【答案】（1）L t =2）2102qU t y md =（3）21032qU t s s md∆== 【解析】试题分析：（1）粒子在A 、B 板间有20012qU mv = 在C 、D 板间有00L v t =解得：L t =（2）粒子从nt 0（n=0、2、4……）时刻进入C 、D 间，偏移距离最大 粒子做类平抛运动 偏移距离2012y at = 加速度1qU a md=得：2102qU t y md=（3）粒子在C 、D 间偏转距离最大时打在荧光屏上距中心线最远ZXXK] 出C 、D 板偏转角0tan y v v θ=0y v at =打在荧光屏上距中心线最远距离tan s y L θ=+荧光屏上区域长度21032qU t s s md∆==考点：带电粒子在匀强电场中的运动【名师点睛】此题是带电粒子在匀强电场中的运动问题；关键是知道粒子在水平及竖直方向的运动规律和特点，结合平抛运动的规律解答．4．如图所示,有一比荷qm=2×1010C/kg 的带电粒子,由静止从Q 板 经电场加速后,从M 板的狭缝垂直直线边界a 进入磁感应强度为B =1.2×10-2T 的有界矩形匀强磁场区域后恰好未飞出直线边界b ,匀强磁场方向垂直平面向里,a 、b 间距d =2×10-2m(忽略粒子重力与空气阻力)求：(1)带电粒子射入磁场区域时速度v ； (2)Q 、M 两板间的电势差U QM 。
全国高考物理试题分项汇编系列 专题8 电场(含解析)
顺抚市成风阳光实验学校【2021】〔〕2021高考物理〔第01期〕试题分项汇编9 恒电流本资料以考区的最试题为主，借鉴并吸收了其他最模拟题中对考区具有借鉴价值的典型题，优化组合，合理编排，极限。
一、单项选择题1.【2021·市一中高2021级高三第四次月考】以下说法正确的选项是 A ．如果作用力做正功，那么反作用力一做负功 B ．物体做匀速直线运动，那么物体的机械能一守恒 C ．根据qF E =可知，电场强度E 与试探电荷受到的电场力F 成正比，与试探电荷电荷带电量q 成反比D ．同一电场中差势面越密的区域，电场强度越大2.【2021•市联盟高三4月】空间某区域内存在着电场，电场线在竖直平面上的分布如下图，一个质量为m 、电荷量为q 的小球在该电场中运动，小球经过A 点时的速度大小为v 1，方向水平向右，运动至B 点时的速度大小为v 2，运动方向与水平方向之间的夹角为α，A 、B 两点之间的高度差与水平距离均为H ，那么以下判断中正确的选项是( )A ．假设v 2>v 1，那么电场力一做正功B ．小球由A 点运动到B 点，电场力做功mgH mv mv W --=21222121C ．两点间的电势差()21222v v qm U -=D ．小球运动到B 点时所受重力的瞬时功率αcos 2mgv P =3.【2021·市联盟高三下学期第二次】如图3,带电粒子射入一固的、带正电的点电荷Q 的电场中,沿图中实线轨迹从a 运动到b ，a 、b 两点到点电荷Q 的距离分别为a r 、b r ，且b 为运动轨迹上到Q 的最近点，不计粒子的重力，那么可知〔 〕A．运动粒子带负电 B．b点的场强小于a点的场强C．a到b的过程中，电场力对粒子不做功 D．a到b的过程中，粒子动能和电势能之和保持不变4.【2021•市六区高三下期第二次学业抽测】一带电粒子在电场中仅在电场力作用下从A点沿直线运动到B点，速度随时间变化的图象如题4图所示，At、B t分别是带电粒子到达A、B两点对的时刻，那么以下说法中正确的选项是A．A处的场强一大于B处的场强 B．A处的电势一高于B 处的电势C.电荷在A处的电势能一小于在B处的电势能D.电荷在A到B的过程中，电场力一对电荷做正功5.【2021•市一中高三5月模拟】某点电荷和金属圆环间的电场线分布如下图，以下说法正确的选项是 ( )A ．a点的电势高于b点的电势B ．假设将一正试探电荷由a点移到b点，电场力做负功C．c点的电场强度与d点的电场强度大小无法判断D．假设将一正试探电荷从d点由静止释放，电荷将沿着电场线由d到c6.【2021•市一中高2021级高三第四次月考】如下图，A、B 为平行金属板，两板相距d，分别与电源两极相连，两板的各有一个小孔M、N．开关S先闭合，今有一带电粒子自A板上方相距为d的P点由静止自由下落，空气阻力不计，到达N孔时速度恰好为零，然后沿原路返回．〔P、M、N在同一竖直线上，且忽略极板的边缘效〕，那么题4图A ．如果开关S 保持闭合，把A 板向上平移一小段距离，质点自P 点自由下落仍能沿原路返回B ．如果开关S 保持闭合，把A 板向下平移一小段距离，质点自P 点自由下落后将穿过N 孔继续下落C ．如果开关S 断开，把B 板向上平移一小段距离，质点自P 点自由下落仍能沿原路返回D ．如果开关S 断开，把B 板向下平移一小段距离，质点自P 点自由下落后将穿过N 孔继续下落移，d 增大，根据4s C kd επ=知，电容减小，那么QU C=，知U 增大，根据动能理，粒子还未到达b 点，速度已减为零，然后返回，故D 错误。
高考物理试题分类汇编——电场
2009年高考物理试题分类汇编——电场1、（2009年全国卷Ⅰ）18．如图所示，一电场的电场线分关于y 轴（沿竖直方向）对称，O 、M 、N 是y 轴上的三个点，且OM=MN 。
则 Ａ．M 点的电势比P 点的电势高Ｂ．将负电荷由O 点移动到 P 点，电场力做正功Ｃ．M 、N 两点间的电势差大于O 、M 两点间的电势差Ｄ．在O 点静止释放一带正电拉子．该粒子将沿y 轴做直线运动 答案AD【解析】本题考查电场、电势、等势线、以及带电粒子在电场中的运动。
由图和几何关系可知M 和P 两点不处在同一等势线上而且有M P ϕϕ>,A 对.将负电荷由O 点移到P 要克服电场力做功，即电场力做负功,B 错.根据U Ed =,O 到M 的平均电场强度大于M 到N 的平均电场强度,所以有OM MN U U >，C 错。
从O 点释放正电子后,电场力做正功，该粒子将沿y 轴做加速直线运动。
2、（2009年全国卷Ⅱ）19．图中虚线为匀强电场中与场强方向垂直的等间距平行直线，两粒子M 、N 质量相等，所带电荷的绝对值也相等，现将M 、N 从虚线上的O 点以相同速率射出，两粒子在电场中运动的轨迹分别如图中两条实线所示。
点a 、b 、c 为实线与虚线的交点，已知O 点电势高于c 点。
若不计重力，则 A 、M 带负电荷，N 带正电荷 B 、N 在a 点的速度与M 在c 点的速度大小相同C 、N 在从O 点运动至a 点的过程中克服电场力做功D 、M 在从O 点运动至b 点的过程中，电场力对它做的功等于零 答案BD【解析】图中的虚线为等势线，所以M 点从O 点到b 点的过程中电场力对粒子做功等于零，D 正确。
根据MN 粒子的运动轨迹可知N 受到的电场力向上M 受到的电场力向下，电荷的正负不清楚但为异种电荷，A 错。
O 到a 的电势差等于O 到c 的两点的电势差，而且电荷和质量大小相等，而且电场力都做的是正功根据动能定理得a 与c 两点的速度大小相同，但方向不同，B 对。
最新高考物理试卷分类汇编物理带电粒子在电场中的运动(及答案)
最新高考物理试卷分类汇编物理带电粒子在电场中的运动(及答案)一、高考物理精讲专题带电粒子在电场中的运动1．如图，一带电荷量q =+0.05C 、质量M =lkg 的绝缘平板置于光滑的水平面上，板上靠右端放一可视为质点、质量m =lkg 的不带电小物块，平板与物块间的动摩擦因数μ=0.75．距平板左端L =0.8m 处有一固定弹性挡板，挡板与平板等高，平板撞上挡板后会原速率反弹。
整个空间存在电场强度E =100N/C 的水平向左的匀强电场。
现将物块与平板一起由静止释放，已知重力加速度g =10m/s 2，平板所带电荷量保持不变，整个过程中物块未离开平板。
求：（1）平板第二次与挡板即将碰撞时的速率； （2）平板的最小长度；（3）从释放平板到两者最终停止运动，挡板对平板的总冲量。
【答案】（1）平板第二次与挡板即将碰撞时的速率为1.0m/s;（2）平板的最小长度为0.53m;（3）从释放平板到两者最终停止运动，挡板对平板的总冲量为8.0N•s 【解析】 【详解】（1）两者相对静止，在电场力作用下一起向左加速， 有a =qEm=2.5m/s 2＜μg 故平板M 与物块m 一起匀加速，根据动能定理可得：qEL =12（M +m ）v 21 解得v =2.0m/s平板反弹后，物块加速度大小a 1=mgmμ=7.5m/s 2，向左做匀减速运动平板加速度大小a 2=qE mgmμ+=12.5m/s 2， 平板向右做匀减速运动，设经历时间t 1木板与木块达到共同速度v 1′，向右为正方向。
-v 1+a 1t 1=v 1-a 2t 1解得t 1=0.2s ，v 1'=0.5m/s ，方向向左。
此时平板左端距挡板的距离：x =v 1t 122112a t -=0.15m 此后两者一起向左匀加速，设第二次碰撞时速度为v ，则由动能定理12（M +m ）v 2212-（M +m ）21'v =qEx 1解得v 2=1.0m/s（2）最后平板、小物块静止（左端与挡板接触），此时小物块恰好滑到平板最左端，这时的平板长度最短。
高考物理试卷分类汇编物理带电粒子在电场中的运动(及答案)及解析
高考物理试卷分类汇编物理带电粒子在电场中的运动(及答案)及解析一、高考物理精讲专题带电粒子在电场中的运动1．如图所示，一质量为m 、电荷量为+q 的粒子从竖直虚线上的P 点以初速度v 0水平向左射出，在下列不同情形下，粒子经过一段时间后均恰好经过虚线右侧的A 点．巳知P 、A 两点连线长度为l ，连线与虚线的夹角为α=37°，不计粒子的重力，(sin 37°=0.6，cos 37°=0.8).(1)若在虚线左侧存在垂直纸面向外的匀强磁场，求磁感应强度的大小B 1；(2)若在虚线上某点固定一个负点电荷，粒子恰能绕该负点电荷做圆周运动，求该负点电荷的电荷量Q (已知静电力常量为是）；(3)若虚线的左侧空间存在垂直纸面向外的匀强磁场，右侧空间存在竖直向上的匀强电场，粒子从P 点到A 点的过程中在磁场、电场中的运动时间恰好相等，求磁场的磁感应强度的大小B 2和匀强电场的电场强度大小E .【答案】（1）0152mv B ql = （2）2058mv l Q kq = （3）0253mv B ql π= 220(23)9mv E qlππ-=【解析】 【分析】 【详解】（1)粒子从P 到A 的轨迹如图所示：粒子在磁场中做匀速圆周运动，设半径为r 1 由几何关系得112cos 25r l l α== 由洛伦兹力提供向心力可得2011v qv B m r =解得:0 152mv Bql=(2)粒子从P到A的轨迹如图所示：粒子绕负点电荷Q做匀速圆周运动，设半径为r2由几何关系得252cos8lr lα==由库仑力提供向心力得2222vQqk mr r=解得:258mv lQkq=(3)粒子从P到A的轨迹如图所示：粒子在磁场中做匀速圆周运动，在电场中做类平抛运动粒子在电场中的运动时间00sin35l ltv vα==根据题意得，粒子在磁场中运动时间也为t，则2Tt=又22mTqBπ=解得0253mvBqlπ=设粒子在磁场中做圆周运动的半径为r，则0v t rπ=解得:35l r π=粒子在电场中沿虚线方向做匀变速直线运动，21cos 22qE l r t mα-=⋅ 解得:220(23)9mv E qlππ-=2．如图甲所示，粗糙水平轨道与半径为R 的竖直光滑、绝缘的半圆轨道在B 点平滑连接，过半圆轨道圆心0的水平界面MN 的下方分布有水平向右的匀强电场E ，质量为m 的带正电小滑块从水平轨道上A 点由静止释放，运动中由于摩擦起电滑块电量会增加，过B 点后电量保持不变，小滑块在AB 段加速度随位移变化图像如图乙．已知A 、B 间距离为4R ，滑块与轨道间动摩擦因数为μ=0.5，重力加速度为g ，不计空气阻力，求(1)小滑块释放后运动至B 点过程中电荷量的变化量 (2)滑块对半圆轨道的最大压力大小(3)小滑块再次进入电场时，电场大小保持不变、方向变为向左，求小滑块再次到达水平轨道时的速度大小以及距B 的距离 【答案】（1）mgq E∆=（2）(635N F mg =+（3）425v gR =夹角为11arctan 2β=斜向左下方，位置在A 点左侧6R 处． 【解析】 【分析】 【详解】试题分析：根据在A 、B 两点的加速度结合牛顿第二定律即可求解小滑块释放后运动至B 点过程中电荷量的变化量；利用“等效重力”的思想找到新的重力场中的电低点即压力最大点； 解：(1)A 点：01·2q E mg m g μ-= B 点13·2q E mg m g μ-= 联立以上两式解得10mgq q q E∆=-=； (2) 从A 到B 过程：2113122··4022g gm R mv +=- 将电场力与重力等效为“重力G '，与竖直方向的夹角设为α，在“等效最低点”对轨道压力最大，则：'G =cos mgGα=' 从B 到“等效最低点”过程：222111(cos )22G R R mv mv α--'=22N v F G m R-='由以上各式解得：(6N F mg =+由牛顿第三定律得轨道所受最大压力为：(6N F mg =+；(3) 从B 到C 过程：2213111·2?22mg R q E R mv mv --=- 从C 点到再次进入电场做平抛运动：13x v t =212R gt =y gt =v13tan y v v β=21tan mgq Eβ=由以上各式解得：12ββ=则进入电场后合力与速度共线，做匀加速直线运动 12tan R x β=从C 点到水平轨道：22124311·2?22mg R q E x mv mv +=-由以上各式解得：4v =126x x x R ∆=+=因此滑块再次到达水平轨道的速度为4V =方向与水平方向夹角为11arctan 2β=，斜向左下方，位置在A 点左侧6R 处．3．某控制带电粒子运动的仪器原理如图所示，区域PP′M′M 内有竖直向下的匀强电场，电场场强E ＝1.0×103V/m ，宽度d ＝0.05m ，长度L ＝0.40m ；区域MM′N′N 内有垂直纸面向里的匀强磁场，磁感应强度B ＝2.5×10－2T ，宽度D ＝0.05m，比荷qm＝1.0×108C/kg 的带正电的粒子以水平初速度v 0从P 点射入电场．边界MM′不影响粒子的运动，不计粒子重力．(1) 若v 0＝8.0×105m/s ，求粒子从区域PP′N′N 射出的位置；(2) 若粒子第一次进入磁场后就从M′N′间垂直边界射出，求v 0的大小； (3) 若粒子从M′点射出，求v 0满足的条件．【答案】(1)0.0125m (2) 3.6×105m/s. (3) 第一种情况：v 0＝54.00.8()10/21nm s n -⨯+ (其中n ＝0、1、2、3、4)第二种情况：v 0＝53.20.8()10/21nm s n -⨯+ (其中n ＝0、1、2、3)．【解析】 【详解】(1) 粒子以水平初速度从P 点射入电场后，在电场中做类平抛运动，假设粒子能够进入磁场，则竖直方向21··2Eq d t m＝ 得2mdt qE=代入数据解得t ＝1.0×10－6s 水平位移x ＝v 0t 代入数据解得x ＝0.80m因为x 大于L ，所以粒子不能进入磁场，而是从P′M′间射出， 则运动时间t 0＝Lv ＝0.5×10－6s ， 竖直位移201··2Eq y t m＝＝0.0125m 所以粒子从P′点下方0.0125m 处射出．(2) 由第一问可以求得粒子在电场中做类平抛运动的水平位移x ＝v 2mdqE粒子进入磁场时，垂直边界的速度v 1＝qE m ·t ＝2qEd m设粒子与磁场边界之间的夹角为α，则粒子进入磁场时的速度为v ＝1v sin α在磁场中由qvB ＝m 2v R得R ＝mv qB 粒子第一次进入磁场后，垂直边界M′N′射出磁场，必须满足x ＋Rsinα＝L 把x ＝v 02md qE 、R ＝mv qB 、v ＝1v sin α、12qEdv m ＝代入解得 v 0＝L·2Eqmd－E B v 0＝3.6×105m/s.(3) 由第二问解答的图可知粒子离MM′的最远距离Δy ＝R －Rcosα＝R(1－cosα)把R ＝mv qB 、v ＝1v sin α、12qEdv m＝代入解得12(1cos )12tan sin 2mEd mEd y B q B q ααα-∆==可以看出当α＝90°时，Δy 有最大值，(α＝90°即粒子从P 点射入电场的速度为零，直接在电场中加速后以v 1的速度垂直MM′进入磁场运动半个圆周回到电场)1max 212mv m qEd mEdy qB qB m B q∆=== Δy max ＝0.04m ，Δy max 小于磁场宽度D ，所以不管粒子的水平射入速度是多少，粒子都不会从边界NN′射出磁场．若粒子速度较小，周期性运动的轨迹如下图所示：粒子要从M′点射出边界有两种情况， 第一种情况： L ＝n(2v 0t ＋2Rsinα)＋v 0t把2mdtqE=、R＝mvqB、v1＝vsinα、12qEdvm＝代入解得221221L qE n Evn md n B=-⋅++v0＝4.00.821nn-⎛⎫⎪+⎝⎭×105m/s(其中n＝0、1、2、3、4)第二种情况：L＝n(2v0t＋2Rsinα)＋v0t＋2Rsinα把2mdtqE=、R＝mvqB、v1＝vsinα、12qEdvm＝代入解得2(1)21221L qE n Evn md n B+=-⋅++v0＝3.20.821nn-⎛⎫⎪+⎝⎭×105m/s(其中n＝0、1、2、3)．4．如图所示，在两块长为3L、间距为L、水平固定的平行金属板之间，存在方向垂直纸面向外的匀强磁场．现将下板接地，让质量为m、电荷量为q的带正电粒子流从两板左端连线的中点O以初速度v0水平向右射入板间，粒子恰好打到下板的中点．若撤去平行板间的磁场，使上板的电势φ随时间t的变化规律如图所示，则t=0时刻，从O点射人的粒子P经时间t0(未知量)恰好从下板右边缘射出．设粒子打到板上均被板吸收，粒子的重力及粒子间的作用力均不计．(1)求两板间磁场的磁感应强度大小B．(2)若两板右侧存在一定宽度的、方向垂直纸面向里的匀强磁场，为了使t=0时刻射入的粒子P经过右侧磁场偏转后在电场变化的第一个周期内能够回到O点，求右侧磁场的宽度d 应满足的条件和电场周期T的最小值T min．【答案】（1）0mvBqL=（2）223cosd R a R L≥+=；min(632)LTπ+=【解析】【分析】【详解】（1）如图，设粒子在两板间做匀速圆周运动的半径为R1，则012qv B mvR=由几何关系：222113()()22L L R R =+- 解得0mv B qL=（2）粒子P 从O 003L v t =01122y L v t = 解得03y v =设合速度为v ，与竖直方向的夹角为α，则：0tan 3yv v α== 则=3πα003sin 3v v v α== 粒子P 在两板的右侧匀强磁场中做匀速圆周运动，设做圆周运动的半径为R 2，则212sin L R α=， 解得233L R =右侧磁场沿初速度方向的宽度应该满足的条件为223cos 2d R R L α≥+=； 由于粒子P 从O 点运动到下极板右侧边缘的过程与从上板右边缘运动到O 点的过程，运动轨迹是关于两板间的中心线是上下对称的，这两个过程经历的时间相等，则：2min 0(22)2R T t vπα--=解得()min 06323L T v π=【点睛】带电粒子在电场或磁场中的运动问题，关键是分析粒子的受力情况和运动特征，画出粒子的运动轨迹图，结合几何关系求解相关量，并搞清临界状态.5．一带正电小球通过绝缘细线悬挂于场强大小为E 1的水平匀强电场中，静止时细线与竖直方向的夹角θ=45°，如图所示。
