转载机
SZZ-830/315 刮板转载机
一、设备型号及主要技术特征
（一）本矿使用的型号:SZZ-830/315中双链桥式转载机。
（二）主要技术特征
1、运输能力：1500t/h
2、长度70m （含PLM2000破碎机长度）
3、适应角度：水平倾角10°
走向倾角10°
4、电动机型号：YBSP315-48G双速（高低速）
功率：315KN 绝缘等级H
冷却方式，双速水冷
电压等级：3300V
5、减速箱：型号：js315三级减速
冷却方式：水冷
速比：26：44:1
6、电动机与减速器连接方式：硬连接
7、刮板链形式：中双链
规格：2×30×108mm
链速：1.42m/s
8、刮板：结构形式，整体锻造间距864mm 中心距180mm 长度756mm 链
速1.42m/s
9、溜槽：结构形式：整体阻焊箱式
内宽：770mm
连接方式：哑铃销
10、紧链装置：闸盘紧链链条用伸缩机头微调张紧，伸缩行程250mm
11、外形尺寸2200×1770mm（长×宽×高）
重量：81000kg
不可卸部（最大）外型尺寸3245×1450×1070mm（长×宽×高）
重量:9000kg
二、配套要求

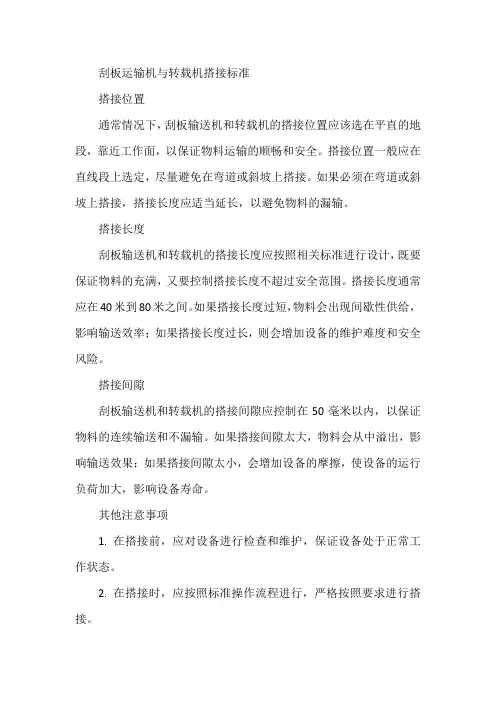

转载机机头行走部分与DSJ100/100/2×125型（带宽1m）。可伸缩胶带输送机机尾搭接。皮带机尾滑道内轨距1362mm 高540mm，中部与PLM2000型破碎机配套使用。桥部与皮带机有效搭接长度不小于12m，并配流压自移装置一套。
三、技术要求认知
1、转载机溜槽中板厚度为4240mm，地板30mm进口JFE-EH400高强钢，槽内凸凹表面用耐磨工艺处理。中部槽的进煤量（含矸量≤30%）应不小于400万吨。桥部强度加强，桥部和拖地槽有封地板，征集有6快天窗槽。便于日常维修检查。
2、悬空段中部槽尺寸:1750×770×727mm
落地段中部槽尺寸: 1750×770×900mm
3、转载机能够适应左右工作面，其传动装置可以实现左右互换。机头链轮组件为双驱动式，即机头链轮的左右侧均可安装减速箱。
4、机头最大高度要求适当降低，伸缩机头中板搭接处倒角。
5、转载机机头设置的可拆卸式挡煤板装置为两片组合式。与皮带机尾搭接良好，且不易洒煤，不易拉回头煤。
6、转载机身两侧设有外悬挂电缆和水管的装置。
7、破碎机的进出口槽顶部设可拆式封板减少粉尘飞扬。
8、当不需要使用破碎机时，其前后部溜槽可以直接连接。
9、电机、减速箱及轴承全部柔、强通水冷系统，冷却系统耐压值不低于6MPa，正常工作压力为3MPa。该机配有减压阀电机进水口压力调定为1.5MPa。
10、转载机推拉千斤顶的活塞杆与球头为整体结构。
11、转载机配置的液压自移装置系统与工作面乳化泵站相适应。额定工作压力为31.5MPa。
12、落地段前部位船型结构，以减小拉移阻力。
13、配齐七组抬高油缸和滑道，移动千斤顶选用缸径Ф180mm油缸，自移行程900mm。落地段中部槽两边等轨应向内。
14、主要部件的过煤量如下：
驱动架4mt 溜槽4mt
链条4mt 刮板2mt
电机3mt 减速箱3mt
链轮2mt 凸凹槽2mt
转载机维护及常见问题处理
一、维护内容
1、转载机附近设备较多，应经常保持巷道中设备、管线整洁完好，便于转载机的维护移动和正常运转。
2、经常检查转载机刮板链条张紧程度，发现松弛应及时张紧。
3、检查链轮螺栓刮板牵引链连接螺栓连接环及链条，螺栓松动的应及时拧紧。损坏脱落的应及时更换。
4、经常检查桥身部分及爬坡段有无异常现象。溜槽两侧挡板和封底板的连接螺栓有无松动，发现松动应及时拧紧。
5、检查机头小车和倒料槽（挡板）是否可靠，带式输送机机尾是否平稳。
6、经常检查机头传动装置和机尾，并按时注润滑油。
7、检查歉意装置是否正常。转载机内部是否有杂物。
8、检查机尾五星轮的情况。机尾锚固盖板与工作面输送机搭接状况。检查行人过桥（尾罩）是否完好，是否符合要求。
9、检查传动装置，电动机减速箱、机头机尾各部螺栓是否齐全、完整，符合要求。
10、检查信号开关是否灵活可靠。机头喷雾装置是否齐全完好。沿巷行走检查刮板、挡煤板及电缆、水管是否有短缺、损坏、挤压等现象。发现问题及时处理。维护时的注意事项
1、工作人员机制进入转载机溜槽内进行检查，如进入必须实现闭锁开关，并设
专人监护。
2、带式输送机机尾轨道有损坏时，必须更换，防止掉道。
3、在处理被卡的刮板链拔链器时要停机，并挂警示牌。
4、用牵引链牵引转载机时，应使作用力对中。
5、转载机机尾装在段与工作面输送机卸载装置配合适当，保证物料准确地装入
转载机，防止抛撒、对极，质量完好标准。
一、机头
a.机头架开焊或变形，中心轴花螺母开口销齐全，松紧适度。
b.机头挡煤板无严重变形。
c.行走小车车轮固定牢固。
d.机头护板、分炼器完好整齐，安设牢固。
e.链轮无损坏。链轮承托水平圆环链的平面最磨损：节距为64mm时
不大于6mm，节距为86mm时，不大于8mm。
二、中间部分
a.刮板链松紧适度。
b.链条组装合格。运转中刮板不跑偏。松紧合适，链条正反方向运行无
卡阻现象。刮板弯曲变形不超过总数的3%，缺少数不超过总数的2%，
并不得连续出现刮板弯曲变形不大于15mm。中双和中单刮板链平面
磨损不大于5mm，长度磨损不大于15mm，圆环链伸长变形不得超
过设计长度的3%。
c.桥段的凸凹槽无磨损漏洞。
三、三、机尾部分
a.机尾滚筒转动灵活，轴承润滑良好。
b.两侧推动装置、千斤顶不得被炮崩、砸伤。镀层无脱落，局部轻微绣
斑面积不大于50mm2.3处活塞杆无变形，伸缩不漏油，内腔不窜油。
c.油压管路不漏油，操作罚动作可靠，不漏油。

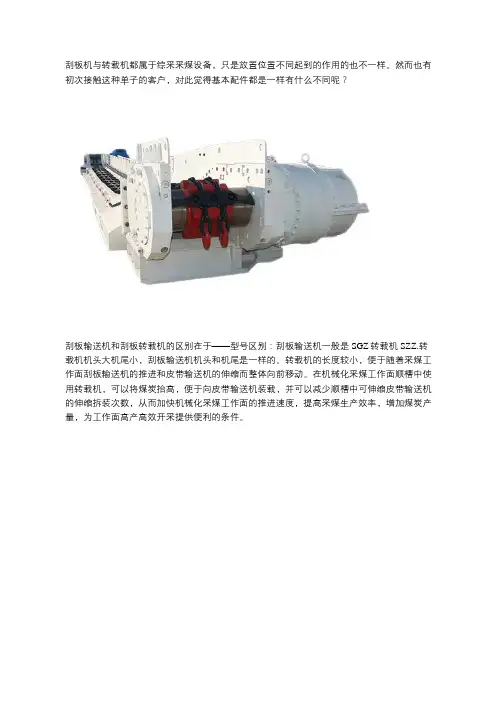

刮板转载机型号编制
修改序号（A）（B）（C）…..
主要参数代号，槽宽mm，电功率
刮板链型式D-中单B-边双
Z-中双#准边双
S输送机
Z转载机
转载机的用途：
转载机是综采工作面运煤系统的中间转载设备，他将工作面刮板输送机的煤炭转载到巷道带式输送机上。是一种可以纵向整体移动的重型刮板输送机。
转载机的机头部通过横梁和小车搭接在可伸缩带式输送机尾部两侧轨道上，并沿此装置轨道整体移动。
实际部分
结构：
一、机头部
1、导料槽：它是由左右挡板和横梁组成的框架式结构。它承载转载机卸下物料，并将其导装至带式输送机的输送带中心线附近，减轻物料对输送带的冲击，并防止输送带过载而跑偏，从而保护输送带，有利于输送机的正常运行。
2、机头传动装置：它由电动机，液力联轴器，减速器、紧链器、机头轮、拔链器、刮板和盲轴组成。
3、机头小车：它由横梁和车架组成，转载机的机头和悬拱部分可绕小车横梁和车架在水平和垂直方向做适当运行，以适应顺槽巷道底板起伏及可伸缩带式输送机机尾的偏摆，并适应转载机机尾不正以及工作面输送机下滑引起的转载机机尾偏移的情况。小车车架上，通过销轴安装4个有轮缘的车轮，为了防止小车偏移掉道，在车轮侧的车架挡板上用螺栓固定着定位板，在小车运转时，起导向和定位作用。
二、机身部
1、刮板链同输送机刮板链
2、溜槽。水平段与刮板输送机溜槽结构大致相同，溜槽中的一端含有搭接板，以便于相邻槽安装时搭接温和。并增加结构刚度，转载机的爬坡段有凹形槽和凸形槽，起作用时将转载机机身从底板过度升高到一定高度，行程一个坚固的悬拱结构，以便于搭伸到带式输送机机尾上方，将煤运送到带式输送机上去。
通过一节凹形弯曲溜槽，转载机-10°角向上倾斜弯折，接上中部标准溜槽。将刮板链从底板上引导到所需高度。然后再用一节凸型弯曲溜槽，把机身折10°角到水平方向，将刮板链引导到水平桥身部分的溜槽中去。水平转载段溜槽和凹形弯曲溜槽的封底板位于顺槽巷道底板上，作为滑撬，转载机移动时沿巷道底板滑动，以减小移动阻力。
四、机尾部
机尾部由机尾架、机尾轴、机尾轮子、拔链器、压链板、挡煤板等组成。
具体操作规程
1、上岗条件
司机必须熟悉设备性能及构造原理和顶板支护的基本知识，善于维护和保养机器，会处理一般的故障，必须经过专业技术培训，考试合格后方可上岗。
2、风险预控（安全规定）
a.三机司机必须与带式输送机密切配合，按顺序开机停机。
b.开车前必须发出信号，查看操作台有无闭锁。
c.正式启动后，要按规定时间逐台启动下一台机器。
d.破碎机的安全保护网损坏和失效时，严禁开车，工作过程要检查，发现问题必须停车处理。
e.转载机的安全装置失效时们必须立即停机。
f.有大块煤、矸在破碎机的进料口外溢时，应停止工作面输送机运转，立即处理。
g.检修、处理转载机故障时，必须切断电源闭锁控制开关，挂上停车牌。
3、操作准备
a.备齐扳手、钳子、螺丝刀、小锤、撬棍、手拉葫芦
b.检查巷道支护是否完好、牢固
c.检查电动机减速器和机头机尾等部分联接件是否齐全完好，牢固，有无渗油漏油，油量是否符合要求。
d.检查嗲暖电线操作线是否吊挂整齐，有无挤压现象。信号是否灵敏可靠喷雾洒水装置是否完好。
e.检查刮板链松紧情况，刮板螺丝齐全紧固情况及转载机尾与工作面输送机头搭接情况。
f.检查转载机桥身部分及倾斜的侧板和底板固定螺栓是否紧固，行走小车是否平稳可靠。
g.在空载情况下开机时，各个部件的运转声音是否正常。刮板、链条。搭接有无扭绕麻花，弯曲变形等。
h.运行中药随时注意机械和电动机有无震动，转载机的链条是否一致，有无跳链现象。
i.综采工作面要将机头机尾和机身两侧的美感清理干净，待工作面没机停止割煤，将车内所有的煤拉空后，将开关手把打到停电位置，关闭喷雾截止阀。
收尾工作：
a.清扫各机械电气设备上的煤尘
b.现场交接班停机。详细交接本班设备的运转情况，出现的故障和问题。认真填写工作日志。
常见故障的预防及处理
1、电动机不启动
原因：方法
a．接线不牢 a.重新接好线路
b．控制线路损坏 b. 检查线路折除，更换损坏的线路c．单机运转 c.检查排除故障
2、油力耦合器打滑严重
原因：方法
a..油力耦合器油量不足 a.按规定不足油量
b．转载机严重超载 b.卸掉一部分煤
c.刮板链被卡住 c.处理被卡部位
3、减速箱声音不正常或温度过高
原因方法
a.齿轮啮合不合适 a.重新调整齿轮啮合间隙
b.轴承或齿轮磨损严重 b.更换损坏的轴承或齿轮
c.减速箱内有金属杂物或油质严重污染 c.清楚杂物更换润滑油
d.油位不符合要求 d.按规定注油
4、刮板链在链轮处跳牙
原因方法
a.连接环装反或链条拧麻花 a.重新调整链环
b.刮板严重弯曲 b.更换刮板
c.链轮轮齿磨损严重 c.更换链轮
d.刮板链松动 d.重新紧链
5、桥身悬拱部分有明显下垂
原因方法
a.连接螺栓松动或脱落 a.拧紧或补齐螺栓
b.连接挡板焊缝开裂 b.更换新连接板
6、机尾滚筒不转或发热严重
原因方法
a.机尾架变形，滚筒歪斜 a.矫正或更换机尾架
b.轴承损坏 b.更滑轴承
c.密封损坏或缺少，滑油太脏 c.更换密封，清洗轴承，补足油量
7、机尾发生异常声音，转动不正常
原因：机尾的工作环境恶劣，特别是巷道底板有倾角时，由于煤炭外溢，巷道淤塞，积水增多。机尾常在煤水中运转，因此，油封较易损坏。油封一坏，煤水就会浸入机尾，造成轴承损坏，其表现为发热。当油温超过65°时，就会有异响，同时转动不正常。
预防方法：加强机尾轴承润滑，改善机尾作业环境。一旦发现轴承损坏，应及时更换机尾轴承组件。
一手指口述
岗位描述：我是XXX当班司机，我的岗位职责是操作XXX。本班XXX运转正常，请领导指示。
工作面基本情况：XXX综采工作面，走向长度XXXmm，切眼长度XXXm，工作面支架XXX台。
设备性能：所操作的机型号为XXX型，总功率为XXXKW，运输力XXXt/h，刮板转载机长度为XXXm。
二手指口述
手指眼看口述
顶板支护经查1、机头顶板完整，支护完好
煤壁2、煤壁无片帮现象
支架，端头支护3、支架伸缩梁互帮版正常使用，机头端头支护良好
开机前确认
电机、减速器查1、电机和减速箱的防护装置完好，电机上无浮煤，
机头搭接合理
信号装置、冷却水2、信号装置完好，冷却水符合要求
转点喷雾3、各转点喷雾装置完好，供水压力符合要求，确认
完毕。
开机确认
载波查1、通过载波向工作面发出开机信号
启动按钮2、听到开机的回话，待转载机运转后开启运输机，
开启时，先点动一次。
喷雾装置3、然后打开喷雾装置，再开机。确认完毕。
运转中
电机减速箱查1、开机后电机和减速箱的温度正常，声音正常，没
有剧烈震动
溜槽2、煤量适中，无杂物。确认完毕
停机
溜槽查1、把车内余煤开空，停车，开关停止
煤尘2、关掉喷雾，清理电机减速箱上的浮煤。确认完
毕
事项：操作口诀
现场交接不可少，存在问题交代好，先看设备的完好，后查信号和闭锁
打开喷雾发信号，确认周围无人员，电动开机试运转，停机闭锁更重要
