MD1电动葫芦说明书
第 1 页
CD1、MD1、HC型电动葫芦
使用说明书
新乡市中原起重机械总厂有限公司
第 2 页 目 录
I 适 用 范 围 ........................................................................................... 3
II结构及工作原理 ..................................................................................... 5
III安装 ...................................................................................................... 11
IV检查与试验 ......................................................................................... 16
V注意事项与故障排除 ........................................................................... 17
第 3 页 I 适 用 范 围
CD1型钢丝绳式电动葫芦是一种轻小型起重设备，它可以安装在单梁桥式起重机或直的、带曲线的单轨悬挂工字梁上吊运重物，亦可（选用固定式）直接将葫芦安装在固定支撑上，作垂直的或不同角度的卷扬起吊用。
本产品结构紧凑，轻巧，使用维修方便，是工矿企业、铁道、码头、仓库中常用的起重设备，其结构见图1，基本参数见表1。
本产品的工作环境温度为-20～＋40℃，它不适用于在有爆炸危险、火灾危险、充满酸性或其它有腐蚀性气体以及相对湿度大于85％的场所里工作。不允许用来载人，操作使用应严格按GB6067-85《起重机械安全规程》及ZBJ80013.7-89《钢丝绳电动葫芦安全规程》执行。如在露天场所使用，应设置防护装置，免受潮湿。
本产品负载持续率FC25％。起动次数120次/h。
本系列产品的型号规定如下：
安装和运行方式代号
D-电动小车式，A1、A2、A3
A4－固定式
起升高度（m）
起重量（t）
型号
第 4 页
第 5 页 II结构及工作原理
CD1型电动葫芦主要结构，一为起升机构，二为运行机构（固定式则无），三为电器装置。
一、起升机构
由锥形转子起升电动机（1）（图2）、通过联轴器（4）、经减速器（11）的齿轮传动到空心轴（10）、驱动卷筒（9）旋转，使绕在卷筒上的钢丝绳带动吊钩装置上升或下降。
起升高度H=6m者用一个弹性联轴器（4），以联结电机轴（3）和减速器的输入轴（8），此联轴器由一个高强度的夹布橡胶轮胎圈和两个带花键的半联轴器组成，能吸收冲击负荷和补偿安装误差。导绳装置（5）防止钢丝绳乱绕。
H＞9m增加一中间轴（6）和一刚性联轴器（7）
H＞18m者、配一支持架（2）（与右端盖做成一体），防止因中间轴太长，运转不平稳或抖动弯曲而损坏。
减速器（图3）采用三级外啮合斜齿轮传动机构。齿轮及传动轴用合金钢制造，经渗碳热处理，强度高，耐磨性好。各传动轴均由滚动轴承支承，用机油润滑，传动平衡，效率高。箱体与箱盖之间用“O”型耐油橡胶圈密封，保证不漏油。
起升电机采用带制动装置的锥形转子电动机（4、5），其锥形转子在接电后产生轴向磁拉力，磁拉力克服弹簧的压力，使风扇制动轮脱开后端盖，电机正常运转。 第 6 页
第 7 页
第 8 页
1-9同图4；10.后端罩11、支承圈
图5 CD1型10t电动葫芦起升电机结构图
断电后，磁拉力即消失，在弹簧压力的作用下，后端盖（或后端罩）刹紧风扇制动轮因而制动。压装在风扇制动轮上的锥形制动环，用石棉树脂制成，制动可靠，耐磨性好。风扇制动轮装有叶片，起着扇风散热的作用。在额定负荷下降时制动的下滑距离S规定如下：
0.5～5t葫芦S＜80mm，10t葫芦S＜70mm。如超过上述规定，应进行调整。
调整方法如下：
图4所示为0.5～5t电动葫芦的电机，调整时，将螺钉第 9 页 （2）松开，顺时针转动锁紧螺母（1）以增加弹簧（6）的压力而获得较大的制动力矩，然后将螺钉（2）紧固，注意在反复起动（或用力压电机轴端使之窜动）时观察，间隙C一般以1.5mm为宜；如经调整，下滑距离仍超过规定时，则应按“故障及排除方法”表8中第二项逐一排除之。
10t葫芦电机的调整方法（图5），原理与上述相同，但锁紧螺母的旋转方向则相反。
当制动环磨损过大或损环时，要及时更换，更换时，把制动环压紧在风扇制动轮内，不得松动，制动环锥面经加工修磨使其与后端盖锥面接触良好，才能保证制动的可靠。
二、运行机构
由电机通过运行减速器带动小车的一对主动轮，使整个葫芦沿着工字轨道移动。
运行电机也是带制动装置的锥形转子电动机，其制动部分为平面制动，制动力距较小，制动过程较缓慢，避免停车时重物晃动。运行电机的调整方法与0.5～5t的起升电机相同，但不可调得太紧。
三、电器装置（图6）
CD1 型电动葫芦的电器装置有电器控制箱，控制按钮与断火限位器。控制按钮的操作电压为380V、36V两种，36V为安全电压，控制按钮包括：上、下、左、右、前、后（前后用桥吊行走）、总开、总停（要求提供总开、总停的用户订货第 10 页 时须加以说明）。另外两个用于桥吊。
断火限位器用经防止重物上升或下降超过极限位置而造成事故，当重物到达极限位置时，沿轴向移动的导绳装置（10），碰撞限位杆上的停止块（9）使限位杆推（或拉）动限位器，切断主电路，重物即停止运动。
本葫芦采用软缆引线，通过软缆引入器（15），将电流引入控制箱，安装方便。
第 11 页 III安装
1.电动葫芦到达安装地点后，应他细检查在运输途中有无损坏等情况。
2.为了适应不同工字梁轨道上的使用，在安装时以垫圈p（图1）来调整运行机构的走轮组的宽度，调整时应保持车轮缘与工字梁下侧面每边有C=4~5mm的间隙。
3.轨道两端应装止销及带弹性的缓冲装置，以防止葫芦脱轨或碰撞损坏机体。
4．在工字梁或与其连接的构梁上设地线，可用φ4～5mm裸铜线或截面不小于25mm2的金属导本。
5．电器设备全部安装完毕后，所有电力回路控制回路的对地绝缘电阻不得小于每伏工作电压1000Ω.
6．电动葫芦的电器控制原理见图6。
第 12 页 图6
第 13 页
第 14 页
第 15 页
第 16 页 IV检查与试验
1. 所有润滑部分是否加足润滑油脂。（参看表4.5）
2. 单梁轨道接合是否可靠。
3. 安装地点的电网电压应能保证电机接线端子处输入电压不低于342V（应特别防止电源至电机端子间因电缆截面过小导至电压降过大）
4. 空截开动正反转试验，检查控制按钮、限位器、导绳装置等设备的工作应可靠、操纵线路应正确，各机构工作应正常。
5. 钢丝绳如果松脱乱绕，要调整好并拉紧之。
6. 限位装置的停止块位置，在按装后要进行调整（图1），其方法如下：
空载开动，当吊钩上升至最高位置时，导绳器碰右边的停止块，推动限位杆——限位器，切断电路，吊钩即停止上升，此时滑轮外壳上面与卷筒外壳下面距离应为50～150mm。同样，吊钩下降至最低位置时，应自动停止，此时在卷筒上必须留有2～3圈（安全圈）的钢丝绳。
7. 以额定截荷开动起升和运行机构。看运转是否正常，检查下滑距离是否符合规定，减速器是否漏油。
第 17 页 V注意事项与故障排除
1. 电动葫芦应由专人操纵，操作者了解葫芦的结构性能，熟悉安全操作规程。
2. 限位器是防止吊钩上升或下降超过极限位而设置的安全装置，不能当作行程开关经常使用。
3. 不允许将负荷长时间悬吊在空中，以防止机件永久变形及其它事故。
4. 工作完毕后。应将吊钩上升到离地面2m以上的高度，并切断总电源。
5. 不要倾斜起吊，以免损坏导绳装置，不得超负荷使用。
6. 根据使用情况，定期对电动葫芦进行检查，并按表4表5进行润滑。
7. 重物下降制动时如发现严重自溜（刹不住）时，不必惊慌失措。此时不能断电停车，应一直按着“下降”按钮，使
重物按正常下降速度至地面，再检查葫芦。
8. 钢丝绳使用与报废。
报废标准见表6，钢丝绳一捻距（一股钢丝绳环绕一周的轴向距离）内的钢丝折断数达到表中规定即报废：
电动单梁起重机说明书正文
1 1、产品简介
1.1综述
LD-A型电动单梁起重机（以下简称起重机）是按JB/T1306-1994标准设计制造的，与CD1、MD1等形式的电动葫芦配套使用，成为一种油运行轨道的轻型起重设备。其额定载荷1t～10t；跨度7.5m～22.5m,适应温度-25℃～+40℃，湿度≤85﹪，无火灾，爆炸危险和腐蚀性介质环境中工作，禁止吊运熔化金属，有毒、易燃、易爆物品。
为方便用户，设有地面和操纵室两种操纵形式，操纵室又设有端面及侧面开门两种形式，供用户选择使用。
本产品广泛用于机械制造，装配，仓库等场所。
1.2机构特点
1.2.1金属结构部分
主梁采用钢板压延成形的U型槽，再与工字钢组焊成箱形腹梁，横梁也是用钢板压延成U型槽组焊成箱形横梁，为贮运方便，主、横梁之间用高强度螺栓连接。
1.2.2运行机构
本产品是采用分别驱动形式，驱动制动靠锥形电动机来完成，传动是采用“开→闭”“闭→开”式齿轮传动。
1.2.3电气设备
本产品所运行电机为单速异步电动机，运行速度：地面操作20 m/min、30 m/min；操纵室作为45 m/min、60 m/min、75 m/min。起重机设有安全装置，可靠性高。
1.2.4 电动葫芦
电动葫芦可起升重物，并沿主梁纵向移动，其结构特征点详见有关电动葫芦说明书。
1.2.5产品型号注解
a)地面操纵、起重量3t、跨度10.5m、工作级别A5表示方法为：LD3t-10.5A5D.
b)操纵室操纵、起重量5t、跨度16.5m、工作级别A5表示方法：LD5t-16.5A5S. 2 3 3、性能参数
序号 名称 型号
单位 LD1-D-LD1-S
1 起重量Gn t 1
2 操作形式 地面操作 操纵室操作
3 起重机运输机械 运行速度V m/min 20 30 45 60 75
4
电动机 型号 ZDY21-4 ZDR12-4
5 功率 kW 2×1.5 2×1.5
科尼电动葫芦官方说明书
科尼电动葫芦官方说明书
引言：
科尼电动葫芦是一种高效、安全、可靠的起重设备，广泛应用于工业、建筑、仓储等领域。为了更好地帮助用户正确、安全地使用科尼电动葫芦，我们特别编写了本官方说明书，详细介绍了科尼电动葫芦的使用方法、注意事项以及维护保养等内容。
第一部分：产品概述
1.1 产品简介
科尼电动葫芦是一种用电动机作为动力的起重设备，具有自重轻、结构紧凑、操作简单等特点。它可以通过控制按钮实现起重物体的上升、下降和运行等功能。
1.2 产品特点
（1）高效：科尼电动葫芦采用电动机驱动，起重速度快，提高了工作效率。
（2）安全：科尼电动葫芦配备了多重安全保护装置，如限位开关、过载保护等，确保使用过程中的安全性。
（3）可靠：科尼电动葫芦采用优质材料制造，结构坚固，使用寿命长。
（4）操作简单：科尼电动葫芦的按钮布局合理，操作方便，无需专业技能即可上手使用。
第二部分：使用方法
2.1 安装
（1）选择适当的安装位置，确保安装基础牢固稳定。
（2）根据安装要求将科尼电动葫芦固定在安装位置上，确保连接紧固。
（3）接通电源，检查电动葫芦是否正常启动。
2.2 操作
（1）按下起升按钮，起重物体开始上升；松开起升按钮，起重物体停止上升。
（2）按下下降按钮，起重物体开始下降；松开下降按钮，起重物体停止下降。
（3）按下运行按钮，起重物体开始运行；松开运行按钮，起重物体停止运行。
2.3 注意事项
（1）使用前请检查电动葫芦的电源线是否完好，避免使用过程中出现电源线断裂等安全隐患。
（2）使用时请确保起重物体的重量不超过科尼电动葫芦的额定载荷。
（3）使用过程中请勿超过科尼电动葫芦的额定工作时间，避免电机过热损坏。
（4）禁止在使用过程中超负荷使用科尼电动葫芦，以免引发安全事故。 （5）禁止在起重物体下方停留或行走，避免发生人身伤害。
第三部分：维护保养
3.1 定期检查
（1）定期检查电动葫芦的电源线、按钮开关等是否完好，如有损坏及时更换。
LD单梁起重机说明书
LD单梁起重机说明书
Company number：【0089WT-8898YT-W8CCB-BUUT-202108】
LD电动单梁起重机
使用说明书
1、产品简介
综述
LD-A型电动单梁起重机（以下简称起重机）是按JB/T1306-1994标准设计制造的，与CD1、MD1等形式的电动葫芦配套使用，成为一种油运行轨道的轻型起重设备。其额定载荷1t～10t；跨度～,适应温度-25℃～+40℃，湿度≤85﹪，无火灾，爆炸危险和腐蚀性介质环境中工作，禁止吊运熔化金属，有毒、易燃、易爆物品。
为方便用户，设有地面和操纵室两种操纵形式，操纵室又设有端面及侧面开门两种形式，供用户选择使用。
本产品广泛用于机械制造，装配，仓库等场所。
机构特点
主梁采用钢板压延成形的U型槽，再与工字钢组焊成箱形腹梁，横梁也是用钢板压延成U型槽组焊成箱形横梁，为贮运方便，主、横梁之间用高强度螺栓连接。
本产品是采用分别驱动形式，驱动制动靠锥形电动机来完成，传动是采用“开→闭”“闭→开”式齿轮传动。
本产品所运行电机为单速异步电动机，运行速度：地面操作20 m/min、30
m/min；操纵室作为45 m/min、60 m/min、75 m/min。起重机设有安全装置，可靠性高。
电动葫芦
电动葫芦可起升重物，并沿主梁纵向移动，其结构特征点详见有关电动葫芦说明书。
a)地面操纵、起重量3t、跨度、工作级别A5表示方法为：.
b)操纵室操纵、起重量5t、跨度、工作级别A5表示方法：.
3、性能参数
序号 名称 型号
单位 LD1-D-LD1-S
1 起重量Gn t
1
2 操作形式 地面操作 操纵室操作
3 起重机运输机械 运行速度V m/min 20 30 45 60 75
4
电动机 型号 ZDY21-4 ZDR12-4
5 功率 kW 2× 2×

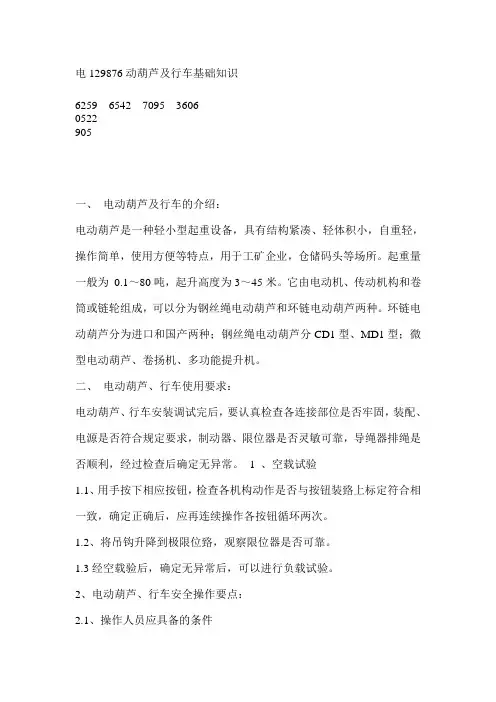

电动葫芦及行车基础知识
