电工电子技术综合实践报告
电工电子技术综合实践课程设计班级：级专业班姓名：学号：评定成绩：提交日期：月日指导教师：目录一、安全用电------------------------------------------------------31.触电危害----------------------------------------------------32.常见的触电原因----------------------------------------------43.防止触电----------------------------------------------------54.用电安全技术简----------------------------------------------75.触电急救与电气消防------------------------------------------9二、PCB板制作----------------------------------------------------101.选材-------------------------------------------------------102.设备-------------------------------------------------------113.原理-------------------------------------------------------114.流程-------------------------------------------------------11三、焊接技术及其运用---------------------------------------------121.电烙铁安全使用---------------------------------------------122.焊接方法---------------------------------------------------133.所设计的电路图及焊接的实物---------------------------------14四、实际电路的制作-----------------------------------------------151.所制作元器件的种类-----------------------------------------152.识别方法---------------------------------------------------163.实验原理---------------------------------------------------174.安放及焊接-------------------------------------------------185.测试-------------------------------------------------------18五、心得体会-----------------------------------------------------19 一、安全用电随着电能应用的不断拓展,以电能为介质的各种电气设备广泛进入企业、社会和家庭生活中，与此同时，使用电气所带来的不安全事故也不断发生。
为了实现电气安全，对电网本身的安全进行保护的同时，更要重视用电的安全问题。
因此，学习安全用电基本知识，掌握常规触电防护技术，这是保证用电安全的有效途径。
1.触电危害1、触电是指人体触及带电体后，电流对人体造成的伤害。
它有两种类型，即电击和电伤。
1) 电伤——非致命的电伤是指电流的热效应、化学效应、机械效应及电流本身作用造成的人体伤害。
电伤会在人体皮肤表面留下明显的伤痕，常见的有灼伤、电烙伤和皮肤金属化等现象。
2) 电击——电击是指电流通过人体内部，破坏人体内部组织，影响呼吸系统、心脏及神经系统的正常功能，甚至危及生命。
在触电事故中，电击和电伤常会同时发生。
2、影响触电危险程度的因素（1）电流大小对人体的影响；通过人体的电流越大，人体的生理反应就越明显，感应就越强烈，引起心室颤动所需的时间就越短，致命的危害就越大。
按照通过人体电流的大小和人体所呈现的不同状态，工频交流电大致分为下列三种：①感觉电流: 指引起人的感觉的最小电流(1-3mA) 。
②摆脱电流: 指人体触电后能自主摆脱电源的最大电流(10mA) 。
③致命电流: 指在较短的时间内危及生命的最小电流(30mA)。
（2）电流的类型；工频交流电的危害性大于直流电，因为交流电主要是麻痹破坏神经系统，往往难以自主摆脱。
一般认为40~60 Hz的交流电对人最危险。
随着频率的增加，危险性将降低。
当电源频率大于2000 Hz时，所产生的损害明显减小，但高压高频电流对人体仍然是十分危险的。
（3）电流的作用时间；人体触电，当通过电流的时间越长，愈易造成心室颤动，生命危险性就愈大。
据统计，触电1－5min内急救，90%有良好的效果，10分钟内60%救生率，超过15分钟希望甚微。
（4）电流路径；电流通过头部可使人昏迷；通过脊髓可能导致瘫痪；通过心脏会造成心跳停止，血液循环中断；通过呼吸系统会造成窒息。
因此，从左手到胸部是最危险的电流路径；从手到手、从手到脚也是很危险的电流路径；从脚到脚是危险性较小的电流路径。
（5）人体电阻；人体电阻是不确定的电阻，皮肤干燥时一般为100 KΩ左右，而一旦潮湿可降到 1 KΩ。
人体不同，对电流的敏感程度也不一样，一般地说，儿童较成年人敏感,女性较男性敏感。
患有心脏病者，触电后的死亡可能性就更大。
(6) 安全电压；安全电压是指人体不戴任何防护设备时,触及带电体不受电击或电伤。
人体触电的本质是电流通过人体产生了有害效应，然而触电的形式通常都是人体的两部分同时触及了带电体，而且这两个带电体之间存在着电位差。
因此在电击防护措施中，要将流过人体的电流限制在无危险范围内，也即将人体能触及的电压限制在安全的范围内。
国家标准制定了安全电压系列，称为安全电压等级或额定值，这些额定值指的是交流有效值，分别为：42V、36V、24V、12V、6V等几种。
2.常见的触电原因人体触电主要原因有两种：直接或间接接触带电体以及跨步电压。
直接接触又可分为单极接触和双极接触。
（1）单极触电；当人站在地面上或其他接地体上，人体的某一部位触及一相带电体时，电流通过人体流入大地(或中性线)，称为单极触电。
（2）双极触电；双极触电是指人体两处同时触及同一电源的两相带电体，以及在高压系统中，人体距离高压带电体小于规定的安全距离，造成电弧放电时，电流从一相导体流入另一相导体的触电方式，如图所示。
两相触电加在人体上的电压为线电压，其触电的危险性都最大。
（3）跨步电压触电；当带电体接地时有电流向大地流散，在以接地点为圆心，半径20 m的圆面积内形成分布电位。
人站在接地点周围，两脚之间(以0.8 m计算)的电位差称为跨步电压Uk，如图1.1-3所示，由此引起的触电事故称为跨步电压触电。
高压故障接地处，或有大电流流过的接地装置附近都可能出现较高的跨步电压。
离接地点越近、两脚距离越大，跨步电压值就越大。
一般10米以外就没有危险（4）剩余电荷触电；剩余电荷触电是指当人触及带有剩余电荷的设备时，带有电荷的设备对人体放电造成的触电事故。
设备带有剩余电荷，通常是由于检修人员在检修中摇表测量停电后的并联电容器、电力电缆、电力变压器及大容量电动机等设备时，检修前、后没有对其充分放电所造成的。
产生触电事故有以下原因：（1）缺乏用电常识，触及带电的导线。
（2）没有遵守操作规程，人体直接与带电体部分接触。
（3）由于用电设备管理不当，使绝缘损坏，发生漏电，人体碰触漏电设备外壳。
（4）高压线路落地，造成跨步电压引起对人体的伤害。
（5）检修中，安全组织措施和安全技术措施不完善，接线错误，造成触电事故。
（6）其他偶然因素，如人体受雷击等。
3.防止触电1.安全制度(1) 在电气设备的设计、制造、安装、运行、使用和维护以及专用保护装置的配置等环中，要严格遵守国家规定的标准和法规。
(2) 加强安全教育，普及安全用电知识。
(3) 建立健全安全规章制度，如安全操作规程、电气安装规程、运行管理规程、维护检修制度等，并在实际工作中严格执行。
2. 安全措施(1) 停电工作中的安全措施；在线路上作业或检修设备时，应在停电后进行，并采取下列安全技术措施：①切断电源。
②验电。
③装设临时地线。
(2)安全电压；不带任何防护设备，对人体各部分组织均不造成伤害的电压值，称为安全电压。
国际电工委员会（IEC）规定安全电压限定值为50伏. 我国规定12伏、24伏、36伏三个电压等级为安全电压级别.世界各国对于安全电压的规定：有50伏、40伏、36伏、25伏、24伏等，其中以50伏、25伏居多。
(3)安全间距；为防止带电体之间、带电体与地面之间、带电体与其他设施之间、带电体与工作人员之间因距离不足而在其间发生电弧放电现象引起电击或电伤事故，应规定其间必须保持的最小间隙。
安全间距即保证人体与带电体之间必要的安全距离。
除防止触及或过分接近带电体外，还能避免误操作和防止火灾。
在低压工作中，最小检修距离不应小于0.1m。
操作者背后的物体与操作者背部的最小距离应不小于0.5mm。
(4)屏护；屏护即指将带电体间隔起来，以有效地防止人体触及或靠近带电体，特别是当带电体无明显标志时。
高压设备不论是否有绝缘，均应采取屏护。
常用的屏护方式有：遮栏、栅栏、保护网。
室外不低于1.5m（户外变配电装置采用不低于2.5m的封闭屏护），室内不低于1.2m，在湿度大、狭窄、行动不便、周围有大面积接地导体的场所（如金属容器内、矿井内、隧道内等）使用的手提照明，应采用12伏安全电压。
凡手提照明器具，在危险环境、特别危险环境的局部照明灯，高度不足2.5米的一般照明灯，携带式电动工具等，若无特殊的安全防护装置或安全措施，均应采用24伏或36伏安全电压。
(5)安全用具；常用绝缘手套、绝缘靴、绝缘棒三种。
1）绝缘手套；由绝缘性能良好的特种橡胶制成，有高压、低压两种.操作高压隔离开关和油断路器等设备、在带电运行的高压电器和低压电气设备上工作时，预防接触电压。
2）绝缘靴；也是由绝缘性能良好的特种橡胶制成，带电操作高压或低压电气设备时，防止跨步电压对人体的伤害。
3）绝缘棒；又称绝缘杆、操作杆或拉闸杆，用电木、胶木、塑料、环氧玻璃布棒等材料制成，主要包括: 1、工作部分2、绝缘部分3、握手部分4、保护环。
4.用电安全技术简介低压配电系统是电力系统的末端，分布广泛，几乎遍及建筑的每一角落，平常使用最多的是380／220V的低压配电系统。
电工实训报告（通用15篇）
电工实训报告电工实训报告(通用15篇)在生活中，报告使用的次数愈发增长，报告中提到的所有信息应该是准确无误的。
我们应当如何写报告呢？下面是小编收集整理的电工实训报告，欢迎大家借鉴与参考，希望对大家有所帮助。
电工实训报告1实训目的1.通了解现代电子技术的发展，掌握现代化的电子工艺技术。
2.熟悉常用电子元器件的工作原理和性能，掌握其参数的测量方法及元器件的使用方法，完成电子产品制作的全过程。
3.使用Altium Designer完成电路原理图，PCB设计制作。
4.掌握焊接工艺的基本技能。
5.掌握电子电路安装、调试技术等技能并能排除故障，培养实践动手能力和创新能力。
实训内容1.介绍各常用电子元器件（如：电阻、电容、电感、二极管等）。
2.介绍各常用电子元器件性能。
特点以及其在电子线路的作用。
3.介绍电烙铁的焊接要领。
4.熟悉AD设计软件，了解PCB制板工艺流程。
焊接技术(1).焊接操作1.准备施焊,电烙铁的三种握法都应掌握,在实习中我们采用笔握法左手拿焊丝,右手握烙铁,进入备焊状态。
要求烙铁头保持干净，无焊渣等氧化物，并在表面镀有一层焊锡。
2.加热焊件，烙铁头靠在两焊件的连接处，加热整个焊件全体。
对于在印制板上焊接元器件来说，要注意使烙铁头同时接触两个被焊接物。
导线与接线柱、元器件引线与焊盘要同时均匀受热。
3.送入焊丝，焊件的焊接面被加热到一定温度时，焊锡丝从烙铁对面接触焊件，不要把焊锡丝送到烙铁头上。
4.移开焊丝，当焊丝熔化一定量后，立即向左上45°方向移开焊丝。
5.移开烙铁，焊锡浸润焊盘和焊件的施焊部位以后，向右上45° 方向移开烙铁，结束焊接。
(2).组装焊接注意事项1.电解电容、二极管极性以及三极管e、b、c不能出错。
2.各元器件高度应适当，所有元器件高度均不能超过中周的高度。
否则收音机外壳将无法合拢。
烙铁电源线是否存在漏电隐患。
3.烙铁在焊接中温度较高，严禁烫伤他人和自己。
电子工程师实习报告（5篇）
电子工程师实习报告一、实习目的电工电子实习的主要目的是培养学生的动手能力。
对一些常用的电子设备有一个初步的了解，能够自己动手做出一个像样的东西来。
电子技术的实习要求我们熟悉电子元器件、熟练掌握相关工具的操作以及电子设备的制作、装调的全过程，从而有助于我们对理论知识的理解，帮助我们学习专业的相关知识。
培养理论联系实际的能力，提高分析解决问题能力的同时也培养同学之间的团队合作、共同探讨、共同前进的精神。
二、实习器材（1）电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30 w，烙铁头是铜制。
（2）螺丝刀、镊子等必备工具。
（3）锡丝：由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。
（4）两节5号电池。
（5）收音机（调频、调幅收音机实验套件及贴片调频收音机实验套件）。
三、实习内容第一部分：调频、调幅收音机的组装制作。
这是本次实习的主要环节。
实习第一天拿到器材后我们并没有直接做。
先是听指导老师详细讲解各器件的用途与组装方法以及实习中用到的工具的使用及安全知识教育。
之后我们组成员就真正进入到电子技术实习的操作中去了，以前虽然接触过电烙铁，但毕竟没有实际操作过，总是怀有几分敬畏之心。
而电子电路主要是基于电路板的，元器件的连接都需要焊接在电路板上，所以焊接质量的好坏直接关系到以后制作收音机的成败。
因此对电烙铁这一关我们是不敢掉以轻心的。
元器件的识别：电路板上涉及到很多元件，二极管，三极管，电阻，电容（瓷片电容、电解电容），变压器等等。
电阻需要按色环来区别其电阻值，二极管，电解电容器的负极，三极管的三个引脚连接顺序等等有许多注意事项。
瓷片电容两只引脚长度相等使用时不考虑正负极，其电容值标于电容器上。
如果不细心辨别，很可能出现不必要的麻烦。
好在我们组的都比较细心，在大家的合作下很快我们就有了一个初步的成果，远走在其他组的前面，这让我们很自豪。
总结起来我们的实习过程大概分为以下几个步骤：（一）熟悉电路元件，掌握烙笔的使用方法（二）发收音机装配零件，检查和熟悉各种零件（三）熟悉收音机的装配图（四）焊接各种零件及进行最后的组装。
电子线路实习报告（精选4篇）
电子线路实习报告（精选4篇）电子线路篇1：通过一个星期的电工实习，使我对电器元件及电路的连接与调试有一定的感性和理性认识，打好了日后学习电工技术课的基础。
同时实习使我获得了自动控制电路的设计与实际连接技能，培养了我理论联系实际的能力，提高了我分析问题和解决问题的能力，增强了独立工作的能力。
最主要的是培养了我与其他同学的团队合作、共同探讨、共同前进的精神。
具体如下：1.熟悉手工常用工具的使用及其维护与修理。
2.基本掌握电路的连接方法，能够独立的完成简单电路的连接。
3.熟悉控制电路板设计的步骤和方法及工艺流程，能够根据电路原理图、电器元器件实物，设计并制作控制电路板。
4.熟悉常用电器元件的类别、型号、规格、性能及其使用范围。
5.能够正确识别和选用常用的电器元件，并且能够熟练使用数字万用表。
6.了解电器元件的连接、调试与维修方法。
实习内容：1.观看关于实习的录像，从总体把握实习，明确实习的目的和意义;讲解电器元件的类别、型号、使用范围和方法以及如何正确选择元器件2.讲解控制电路的设计要求、方法和设计原理 ;3.分发与清点工具;讲解如何使用工具测试元器件;讲解线路连接的操作方法和注意事项;4.组装、连接、调试自动控制电路;试车、答辩及评分5.拆解自动控制电路、收拾桌面、地面，打扫卫生6.书写实习报告实习心得与体会：对交流接触器的认识交流接触器广泛用作电力的开断和控制电路。
它利用主接点来开闭电路，用辅助接点来执行控制指令。
主接点一般只有常开接点，而辅助接点具有两对常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。
交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。
它的动作动力来源于交流电磁铁，电磁铁由两个“山”字形的幼硅钢片叠成，其中一个固定，在上面套上线圈，工作电压有多种供选择。
为了使磁力稳定，铁芯的吸合面，加上短路环。
交流接触器在失电后，依靠弹簧复位。
另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的开断。

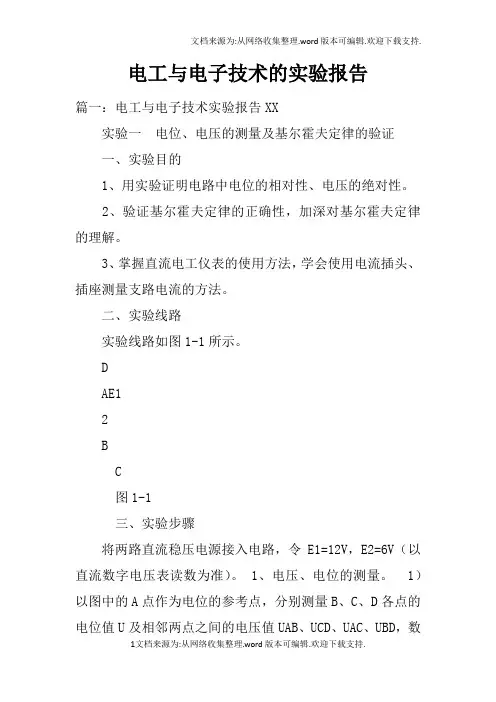

电工与电子技术的实验报告
