一 紫铜管压型开裂分析
情况描叙
2011年7月13日，我公司的产品压扣2（2A80200669G00）在南车电机由用户压接后出现一起开裂现象，14号由我公司提供了10件相同产品，经试压后再次出现开裂现象。该产品的退火设备为真空退火炉，退火温度为620～650℃，保温120分钟，装炉方式为插装，单炉数量约为300件。后续我们采用了箱式退火炉，退火温度设定为700℃，保温90分钟，单炉退火数量约为50件左右，退火后压扁也有部分开裂。这一批次的紫铜退火后表面氧化严重，且开裂的铜管表面多有气泡、粗拉道且表面有较大晶粒。这些症状是紫铜管在还原性气体中退火后的常见一种毛病，名为“氢病”，其化学反应方程式如下
Cu20+CO→2Cu+CO2↑ (1) Cu20+H2→2Cu+H2O↑ （2）
在反应中生成的CO2、H2O在晶界上聚积，铜中含O元素较多时，生成的气体压力超过晶界强度，导致晶体开裂。
原因分析：
真空退火或箱式退火均是沿用以前的工艺，退火温度设定，保温时间及冷却方式都没有问题，而恰巧该批铜管材料为新进材料，和以往并非同批次。我们可以初步判定这批材料含O元素较高。促使了氢病的产生。
问题1：真空炉退火怎么也会产生氢病？
真空退火炉的工作原理是，在真空中对紫铜管进行退火，以防止紫铜管中的O元素与空气中H、C元素等发生反应。
然而我们观察发现真空退火炉密封槽上有大量金属锈迹，且密封垫圈存在有缺口、划痕、毛刺等，这将严重影响真空炉气密性。无法达到真空退火的效果。
在后续的工作中，我们更换了密封胶条，并铲除了密封槽里的铁锈，并采用填充氮气的工艺对一批材料取样重新进行退火并压型.对比如下图。
漏气 真空炉退火图 修善后 真空退火图
从图中可以看出 修善后真空炉退火后压型无开裂 ，且表面无黑色氧化物。
问题2：为何箱式退火开裂情况会比真空退火少？
箱式退火炉没有抽真空，也并非密封无法杜绝（1）、（2）化学反应，理论上应该开裂更严重，然而箱式退火保温时间为90分钟，保温结束后采取迅速水冷。而真空退火炉保温时间为120分钟，保温结束后进行自然冷却，时间为4小时，总时间为6小时，
退火方式 保温时间 冷却时间 总时间
真空退火 2小时 取出真空胆 在真空胆中自然冷却（4小时） 6小时
箱式退火 1.5小时 水冷 1.5小时
在真空炉漏气的情况下 箱式退火的时间远远小于“真空炉”退火，大大缩短了（1）、（2）反应的时间，从而箱式退火效果要比漏气的真空炉退火效果好。
总结
通过各种对比试验 ，我们论证了铜管压型开裂的问题所在:
1.真空退火炉密封槽上有大量金属锈迹，且密封垫圈存在有缺口、划痕、毛刺等严重影响真空炉气密性。无法达到真空退火的效果。
2.该批次材料中氧含量较高，促使了退火中“氢病”的产生。
改进措施：
1.对真空炉的修善（已解决）
2.从材料上控制。和供应商协商，用无氧紫铜替代以前的T2-Y。
二 紫铜管真空退火工艺优化
情况描叙
在我们的紫铜管压型开裂分析中，我们发现了一个附带问题，高温退火后，产品表面出现晶粒，非常粗糙。这不仅影响产品美观，更会在镀银后引起皮、露铜等现象。
我们需要的优化后的工艺是要求退火后，铜管内部晶粒组织细小（内部晶粒组织细小则外表光滑、镀银后不易起皮及露铜）且硬度低于60HB(硬度低适于压型)。由于退火温度不同，导致紫铜的微观组织及硬度不同：退火温度低的，硬度高，组织细而密，不易于压力加工;退火温度高的硬度低，组织粗而大，易于压型，但影响外观。我们的目的是找一个最佳的退火温度，确保晶粒细小且硬度合适。为此，我们用φ37X4.5的材料做了以下三组试验
1. 真空退火炉，退火温度为620℃～650℃，保温120分钟，装炉方式为插装，单炉数量约为6件. 测试硬度为54HB，
2. 真空退火炉，退火温度为520～550℃，保温90分钟，装炉方式为插装，单炉数量约为6件. 测试硬度为39HB。
3.真空退火炉，退火温度为450℃～480℃，保温90分钟，装炉方式为插装，单炉数量约为6件. 测试硬度为37HB。
结论
通过试验我们可以得出，三组试验所测的硬度分别为39HB、37HB、54HB均能够满足硬度≤60HB，且温度越低表面越光滑。因此在今后的退火工艺中我们可以适当降低退火温度及保温时间，以减少退火时表面氧化物的产生，起皮及镀银后露铜现象的产生。
钎焊知识
1 一钎焊知识用于金属之间的焊接有熔焊、压焊、钎焊等方法。所谓钎焊就是把熔点低于被焊料熔点的金属或合金作为充填金属（即焊料），而且只溶化熔料而不被焊物的一种熔接方法。在修理电冰箱和空调时，紫铜管的焊接要用硬钎焊。钎焊可分为钎接溶焊、软钎焊（软锡焊）、和硬钎焊三种。软钎焊与硬钎焊的不同主要在于焊料的软、硬之不同。软钎焊的焊料是焊锡，而硬钎焊的焊料是铜磷合金焊条及银基焊条。软钎焊与硬钎焊的不同也可以从焊料溶点高、低而加以区分。一般溶点在450度以下的焊料叫软焊料，溶点在450度以上的焊料叫硬焊料。硬钎焊时，要把溶点比被焊金属低（焊接温度要高于450度）的焊料溶化加在结合部，使其与被焊材料发生沾润现象，从而达到焊接的目地。在焊接部位的狭缝隙中加入溶化焊料利用毛细管的作用可称为沾润现象，沾润是焊接的条件。硬钎焊主要采用氧气—乙炔焊炬，而软钎焊一般采用电烙铁加热或喷灯加热。二气焊设备、焊料、焊剂1设备气焊设备包括乙炔桶、氧气钢瓶、焊枪（焊炬）、软管等。在乙炔气瓶内，最大压力为250PSi，乙炔含有约93%的碳与7%的氢，当与适当的氧混合后，点火即可产生高温火焰。焊枪也称焊把，焊枪使氧气与乙炔经两个针阀调节后，使其按正确的比例混合，点燃后可产生高温，用来焊接管路的接头。焊接时火焰的大小可通过两个针阀调整，在焊接不同的材料、不同的管径时，所需的焊枪大小和火焰温度的高低也不同。气焊火焰有氧化焰、中性焰、碳化焰三种。氧化焰中氧气过剩，它可以使金属氧化，所以一般不宜采用。碳化焰是可燃性气体的剩火焰、火焰模糊发白。钎焊时使用一些碳化焰。其他如碳素钢，不锈钢的焊接也使用它。中性焰是三种火焰中最适用于铜管焊接的火焰，氧气和乙炔的含量适当，是气焊的标准火焰。最高温度可达到3000—3500℃，几乎所有的焊接都可以使用中性火焰。气焊火焰在调整时，可用手转动焊枪上的氧气调节旋钮，以改变气体混合比例，这需要在焊接时灵活掌握、摸索。火焰调节的过程如下：由大到小：中性焰（大）→减小氧气→出现羽状焰→减小乙炔→调为中性焰（小）。由小至大：中性焰（小）→加乙炔→羽状焰变大→加氧气→调为中性焰（大）。关于常用的氧炔气焊设备的操作顺序如下：1）检查高压贮气瓶：将高压贮气瓶置于远离热源和不被日晒的地方，注意气瓶的喷口不要朝着人的身体方向，打开气瓶阀门时有少量气体排出。要确认高压气瓶连接管前端无杂物堵塞和损伤。2）高压贮气瓶的接头对正接管的螺帽，并用板手拧紧。同时，贮气瓶的接头对正调节阀的螺帽，并用板手拧紧。3）检查焊枪火口前部是否有弯和堵塞，气管口是否被堵住，有无油污。4）调整氧气阀，先把调节器把手调松。然后打开高压贮气瓶的气阀，并将调节后的低压压力控制在0.15—0.2MPa（1.5—2.0Kg/c㎡）,慢慢关闭调节器把手。

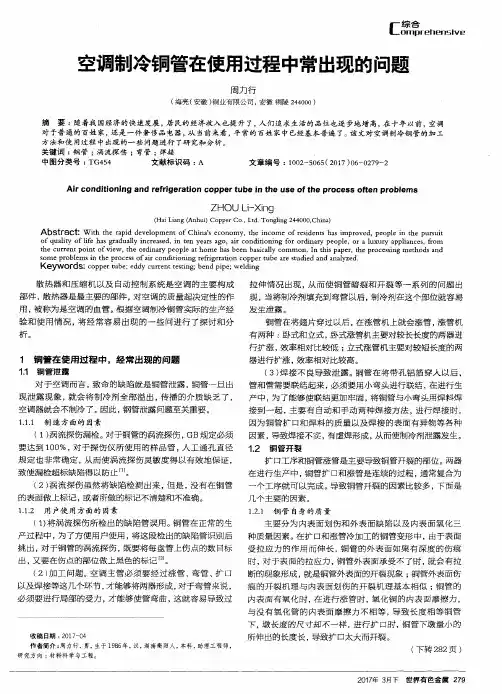

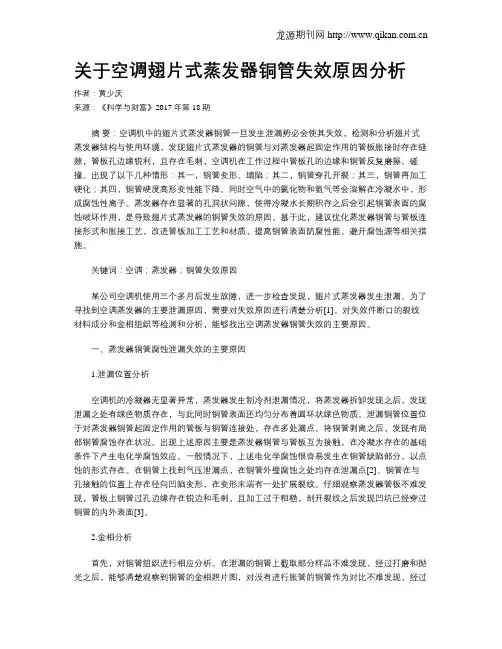

空调制冷铜管在使用过程中常出现的问题
［惹 ¨ 空调制冷铜管在使用过程中常出现的问题 周力行 （海亮（安徽）铜业有限公司，安徽铜陵２４４０００） 摘要：随着我国经济的快速发展，居民的经济收入也提升了，人们追求生活的品位也逐步地增高，在十年以前，空调 对于普通的－ｇｑ￣ｇ，还是一件奢侈品电器，从当前来看，平常的百姓家中已经基本普遍了。该文对空调制冷铜管的加工 方法和使用过程中出现的一些问题进行了研究和分析。 关键词：铜管；涡流探伤；弯管；焊接 中图分类号：ＴＧ４５４ 文献标识码：Ａ 文章编号：１００２～５０６５（２０１７）０６—０２７９—２ Ａｉｒ ｃｏｎｄｉｔｉｏｎｉｎｇ ａｎｄ ｒｅｆｒｉｇｅｒａｔｉｏｎ ｃｏｐｐｅｒ ｔｕｂｅ ｉｎ ｔｈｅ ｕｓｅ ｏｆ ｔｈｅ ｐｒｏｃｅｓｓ ｏｆｔｅｎ ｐｒｏｂｌｅｍｓ ＺＨｏＵ Ｌｉ－Ｘｉｎｑ （Ｈａｌ Ｌｉａｎｇ（Ａｎｈｕｉ）Ｃｏｐｐｅｒ Ｃｏ．，Ｌｔｄ Ｔｏｎｇｉｎｇ ２４４０００，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：Ｗｉｔｈ ｔｈｅ ｒａｐｉｄ ｄｅｖｅｌｏｐｍｅｎｔ ｏｆ Ｃｈｉｎａ’ｓ ｅｃｏｎｏｍｙ，ｔｈｅ ｉｎｃｏｍｅ ｏｆ ｒｅｓｉｄｅｎｔｓ ｈａｓ ｉｍｐｒｏｖｅｄ，ｐｅｏｐｌｅ ｉｎ ｔｈｅ ｐｕｒｓｕｉｔ ｏｆ ｑｕａｌｉｔｙ ｏｆ ｌｉｆｅ ｈａｓ ｇｒａｄｕａｌｌｙ ｉｎｃｒｅａｓｅｄ，ｉｎ ｔｅｎ ｙｅａｒｓ ａｇｏ，ａｉｒ ｃｏｎｄｉｔｉｏｎｉｎｇ ｆｏｒ ｏｒｄｉｎａｒｙ ｐｅｏｐｌｅ，ｏｒ ａ ｌｕｘｕｒｙ ａｐｐｌｉａｎｃｅｓ，ｆｒｏｍ ｔｈｅ ｃｕｒｒｅｎｔ ｐｏｉｎｔ ｏｆ Ｖｉｅｗ，ｔｈｅ ｏｒｄｉｎａｒｙ ｐｅｏｐｌｅ ａｔ ｈｏｍｅ ｈａｓ ｂｅｅｎ ｂａｓｉｃａｌｌｙ ｃｏｍｍｏｎ．Ｉｎ ｔｈｉｓ ｐａｐｅｒ。ｔｈｅ ｐｒｏｃｅｓｓｉｎｇ ｍｅｔｈｏｄｓ ａｎｄ ｓｏｍｅ ｐｒｏｂｌｅｍｓ ｉｎ ｔｈｅ ｐｒｏｃｅｓｓ ｏｆ ａｉｒ ｃｏｎｄｉｔｉｏｎｉｎｇ ｒｅｆｒｉｇｅｒａｔｉｏｎ ｃｏｐｐｅｒ ｔｕｂｅ ａｒｅ ｓｔｕｄｉｅｄ ａｎｄ ａｎａｌｙｚｅｄ． Ｋｅｙｗｏｒｄｓ：ｃｏｐｐｅｒ ｔｕｂｅ；ｅｄｄｙ ｃｕｒｒｅｎｔ ｔｅｓｔｉｎｇ；ｂｅｎｄ ｐｉｐｅ；ｗｅｌｄｉｎｇ 散热器和压缩机以及自动控制系统是空调的主要构成 部件，散热器是最主要的部件，对空调的质量起决定性的作 用，被称为是空调的血管。根据空调制冷铜管实际的生产经 验和使用情况，将经常容易出现的一些问进行了探讨和分 析。 １ 铜管在使用过程中，经常出现的问题 １＿１铜管泄露 对于空调而言，致命的缺陷就是铜管泄露，铜管一旦出 现泄露现象，就会将制冷剂全部溢出，传播的介质缺乏了， 空调器就会不制冷了。因此，钢管泄露问题至关重要。 １．１．１ 制造方面的因素 （１）涡流探伤漏检。对于铜管的涡流探伤，ＧＢ规定必须 要达到１００％，对于探伤仪所使用的样品管，人工通孔直径 规定也非常确定，从而使涡流探伤灵敏度得以有效地保证， 致使漏检超标缺陷得以防止…。 （２）涡流探伤虽然将缺陷检测出来，但是，没有在铜管 的表面做上标记，或者所做的标记不清楚和不准确。 １．１．２ 用户使用方面的因素 （１）将涡流探伤所检出的缺陷管误用。铜管在正常的生 产过程中，为了方便用户使用，将这段检出的缺陷管识别后 挑出，对于铜管的涡流探伤，既要将每盘管上伤点的数目标 出，又要在伤点的部位做上黑色的标记 。 （２）加工问题。空调主管必须要经过涨管、弯管、扩口 以及焊接等这几个环节，才能够将两器形成，对于弯管来说， 必须要进行局部的受力，才能够使管弯曲，这就容易导致过 收稿日期：２０１７—０４ 作者简介：周力行，男，生于１９８６年，汉，湖南衡阳人，本科，助理工程师 研究方向：材料科学与工程。 拉伸情况出现，从而使铜管暗裂和开裂等一系列的问题出 现，当将制冷剂填充到弯管以后，制冷剂在这个部位就容易 发生泄露。 铜管在将翅片穿过以后，在涨管机上就会涨管，涨管机 有两种：卧式和立式，卧式涨管机主要对较长长度的两器进 行扩涨，效率相对比较低；立式涨管机主要对较短长度的两 器进行扩涨，效率相对比较高。 （３）焊接不良导致泄露。铜管在将带孔铝箔穿入以后， 管和管需要联结起来，必须要用小弯头进行联结，在进行生 产中，为了能够使联结更加牢固，将铜管与小弯头用焊料焊 接到一起，主要有自动和手动两种焊接方法，进行焊接时， 因为铜管扩口和焊料的质量以及焊接的表面有异物等各种 因素，导致焊接不实，有虚焊形成，从而使制冷剂泄露发生。 １．２铜管开裂 扩口工序和铜管涨管是主要导致铜管开裂的部位。两器 在进行生产中，铜管扩口和涨管是连续的过程，通常复合为 一个工序就可以完成。导致铜管开裂的因素比较多，下面是 几个主要的因素。 Ｉ．２．Ｉ 铜管自身的质量 主要分为内表面划伤和外表面缺陷以及内表面氧化三 种质量因素。在扩口和涨管冷加工的铜管变形中，由于表面 受拉应力的作用而伸长，铜管的外表面如果有深度的伤痕 时，对于表面的拉应力，铜管外表面承受不了时，就会有拉 断的现象形成，就是铜管外表面的开裂现象；铜管外表面伤 痕的开裂机理与内表面划伤的开裂机理基本相似；铜管的 内表面有氧化时，在进行涨管时，氧化铜的内表面摩擦力， 与没有氧化管的内表面摩擦力不相等，导致长度相等铜管 下，墩长度的尺寸却不一样，进行扩口时，锕管下墩量小的 所伸出的长度长，导致扩口太大而开裂。 （下转２８２页） ２０１７￣３月下世界有色金属
铜管加工和焊接工艺标准规范标准
铜管加工和焊接工艺标准规范标准
b）钎焊金属的熔点低于被焊接的金属，同时不会损害被焊接的金属。
铜管的钎焊
铜管的钎焊分为软钎焊和硬钎焊两种。软钎焊适用于低温、低压力、小直径的管路，硬钎焊适用于高温、高压力、大直径的管路。
钎焊前的准备工作
a）清洁铜管和钎焊件表面，去除氧化层和油污等杂质；
b）根据钎焊件的形状、尺寸和要求，选择合适的钎料和药剂；
c）调整钎焊设备的参数和温度，确保钎焊过程中的温度和气氛控制；
d）钎焊前进行试焊，调整设备和钎料的参数，确保钎焊质量。
钎焊过程
a）将钎料和药剂均匀涂抹在钎焊件和铜管接口处；
b）用焊枪或火焰加热钎焊件和铜管接口，使钎料融化并填满间隙； c）冷却后，清洁钎焊接口，检查质量是否符合要求。
钎焊注意事项
a）钎焊过程中应保持钎焊件和铜管接口的清洁和干燥；
b）钎焊时应控制好温度和气氛，避免钎料氧化或变质；
c）钎焊后应及时清洁和检查焊接质量，避免漏气和漏液现象的发生。
总之，铜管加工和焊接工艺的标准是确保管路质量和安全的重要保障，需要严格按照要求进行操作，并及时检查和维护。
液态钎料与钎焊金属进行必要的物理、化学反应，以达到良好的金属间结合。在钎焊过程中，液态钎料靠毛细作用在钎缝间流动，这种液态钎料对母材金属的浸润和附着的能力称之为润湿性。液态钎料对钎焊金属的润湿性越好，则毛细作用越强，因此填缝会更充分。影响钎料润湿性的因素有以下方面：钎料和焊件金属成分、钎焊温度、焊件金属表面清洁度和表面粗糙度。在选择合适的钎焊温度时，需要注意温度过高会造成钎料流失和熔蚀现象。同时，在焊件金属接头处保证表面清洁是必要的，否则氧化物及油污等杂质会阻碍液态钎料与焊件金属的接触，使液态钎料聚成球状而很难铺展。
钎焊的接头形式有对接、搭接、T型接、卷边拉及套接等方式，制冷系统所采用的均为套接方式，不得采用其它接头方式。钎焊接头的安装须保证合适均匀的钎缝间隙，针对所使用的铜磷钎料，要求钎缝间隙（单边）在0.05mm~0.10mm之间。间隙过大会破坏毛细作用而影响钎料在钎缝中的均匀铺展，另外，过大的间隙也会在受压或振动下引起焊缝破裂和出现半堵或堵现象。间隙过小会防碍液态钎料的流入，使钎料不能充满整个钎缝，从而使接头强度下降。钎缝间隙不均匀会妨碍液态钎料在钎缝中的均匀铺展，从而影响钎焊质量。对于套接形式的钎焊接头，选择合适的套接长度是相当重要的。
