塔吊安装施工组织设计方案

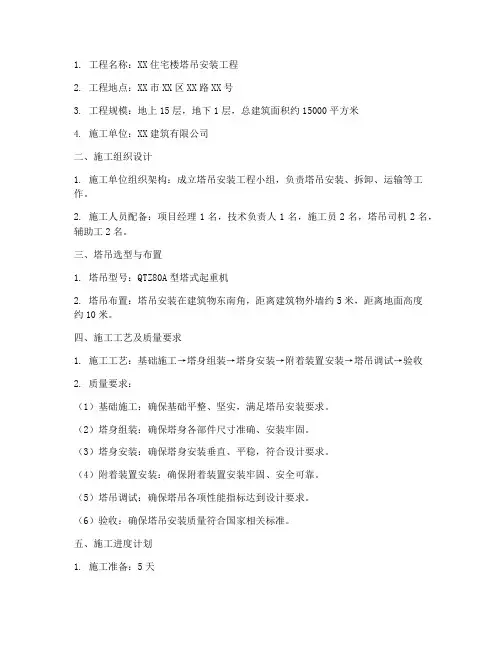

塔吊安装工程施工方案范例
1. 工程名称：XX住宅楼塔吊安装工程2. 工程地点：XX市XX区XX路XX号3. 工程规模：地上15层，地下1层，总建筑面积约15000平方米4. 施工单位：XX建筑有限公司二、施工组织设计1. 施工单位组织架构：成立塔吊安装工程小组，负责塔吊安装、拆卸、运输等工作。
2. 施工人员配备：项目经理1名，技术负责人1名，施工员2名，塔吊司机2名，辅助工2名。
三、塔吊选型与布置1. 塔吊型号：QTZ80A型塔式起重机2. 塔吊布置：塔吊安装在建筑物东南角，距离建筑物外墙约5米，距离地面高度约10米。
四、施工工艺及质量要求1. 施工工艺：基础施工→塔身组装→塔身安装→附着装置安装→塔吊调试→验收2. 质量要求：（1）基础施工：确保基础平整、坚实，满足塔吊安装要求。
（2）塔身组装：确保塔身各部件尺寸准确、安装牢固。
（3）塔身安装：确保塔身安装垂直、平稳，符合设计要求。
（4）附着装置安装：确保附着装置安装牢固、安全可靠。
（5）塔吊调试：确保塔吊各项性能指标达到设计要求。
（6）验收：确保塔吊安装质量符合国家相关标准。
五、施工进度计划1. 施工准备：5天2. 基础施工：7天3. 塔身组装：3天4. 塔身安装：5天5. 附着装置安装：3天6. 塔吊调试：2天7. 验收：1天总计：26天六、安全文明施工措施1. 安全措施：（1）施工人员必须佩戴安全帽、安全带等个人防护用品。
（2）施工现场设置安全警示标志，明确危险区域。
（3）塔吊操作人员必须持证上岗，严格遵守操作规程。
（4）定期对塔吊进行安全检查，确保设备安全可靠。
2. 文明施工措施：（1）施工现场保持整洁，垃圾及时清理。
（2）施工车辆进出有序，避免影响交通。
（3）施工现场照明充足，夜间施工不影响周边居民。
七、环保措施1. 施工过程中，严格控制扬尘、噪音等污染。
2. 施工结束后，对施工现场进行清理，恢复原状。
八、应急预案1. 遇到恶劣天气（如强风、暴雨等），暂停施工，确保人员安全。
塔吊吊装及群塔作业施工方案
为了更加科学合理的利用塔吊，保证塔吊安全可靠、满足工程施工的正常运转和顺利进行，特编制此塔吊吊装及群塔施工方案。
一、编制依据1.工程图纸。
2、施工组织设计.3、《建筑机械使用安全技术规程》JGJ33-2012。
4《建筑施工安全检查标准》 JGJ59—2011.5《塔式起重机安全规程》 GB5144-20066、《塔机使用说明书》二、工程概况1、工程简介山西省永济市舜都文化中心建设工程，位于永济市舜都大道南36号.该工程由陕西省建筑设计研究院设计,总建筑面积36319。
45m2,其中地上21499。
42m2，地下14820.03m2。
此项目由1337座的会议厅兼作剧场及放映与博物馆、展览馆及地下商场、车库和设备用房所组成的文化综合体。
本建筑物观众厅高度为21.6m，舞台高度为22。
6m，观众前厅高度为19.05m，后台用房高度为22。
15 m，博物馆高度为19。
05m,展览馆高度为21.5m.2、现场条件及周边环境本工程为拆旧建筑后原地新建工程,南侧为实验小学，北侧为政府办公楼和某单位住宅楼，西侧为政府接待中心，东侧为舜都大道。
场地较平坦，地下水位—8M较高；四周临边建筑施工场地狭小。
三、塔吊选型及平面布置1、塔吊位置布置及选型依据（1）、建筑物的平面位置、平面尺寸、建筑物高度及周边环境;（2)、施工工艺施工进度要求；(3)、现场材料水平、垂直运输的需求；（4）、塔吊安装、附着设置、维修、拆除要求.2、塔吊选型本工程采用1台QTZ40（4808)型自升式塔式起重机，独立高度30m，臂长为48m；3台QTZ63(5010）型自升式塔式起重机，独立高度29.5m,臂长为50m.2。
1、位置设计根据本工程的具体情况（工程量、楼体的长和宽）施工期间基座位置分别设置如下：1、塔基中心位于18－20轴以北4.5m（1号塔）。
2、塔基中心位于2-3轴以北4.5m(2号塔)。
3、塔基中心位于30—33轴以南4.5m（3号塔）。
施工塔吊安装方案(最新版)
目录1.编制依据 (1)2.工程概况 (1)3、塔吊的选型及布置 (3)4、塔吊基础设计 (5)5、塔吊的基础施工 (7)6、塔机的安装与拆除 (9)7、群塔作业方案 (12)8、安全技术保障措施 (21)9、施工人员配置及职责 (26)10、应急预案 (28)1.编制依据2.工程概况2.1工程概况本工程位于天津东翼路交口，主要结构类型为框架剪力墙结构，项目14#-17#楼为地上8层、地下一层,地下车库一层；总建筑面积64041.21㎡。
抗震设防烈度为7度，耐火等级地上为二级、地下车库为一级。
结构概况1.1.3工程工期及重要时间点本工程的开工日期: 2022 年8月6日计划竣工日期: 2023年12月31日1.1.4工程责任主体2.5地质概况塔吊基础地基持力层为第四纪沉积的粉质黏土、重粉质黏土③层⑤层、，地基承载力标准值为140Kpa。
地层岩性概述根据本工程现场钻探、原位测试与室内土工试验成果的综合分析，将勘探深度范围内(最深35.00m)的地层，按成因类型、沉积年代可划分为人工堆积层及第四纪沉积层两大类，并按其岩性及工程特性进一步划分为9个大层及亚层，现分述如下: 表层为人工堆积之一般厚度为0.60m～3.90m的房渣土①层及粉质黏土素填土、黏质粉上素填土①1层。
人工堆积层以下为第四纪沉积层:标高24.61m～28.22m以下为砂质粉土、黏质粉土②层，黏质粉土、粉质黏土②1层，粉砂、细砂②2层及重粉质黏土、黏土②3层;标高20.85m～23.95m以下为粉质黏土、重粉质黏上③层、黏质粉土、砂质粉土③1层，黏土、重粉质黏土③2及细砂③3层；标高18.72m～19.98m以下为粉砂、细砂④层(该大层局部缺失)；标高17.91m～20.33m以下为有机质黏土、有机质重粉质黏土⑤层，黏质粉土、砂质粉土⑤1层，粉质黏土、重粉质黏土⑤2层及细砂、粉砂⑤3层；标高13.04m～15.08m以下为黏质粉土、粉质黏土⑥层，黏质粉土、砂质粉土⑥1层，黏土⑥2层及粉质黏土、重粉质黏土⑥3层；标高8.72m～11.38m以下为粉质黏土、黏质粉土⑦层，重粉质黏土、黏土⑦1层，砂质粉土、黏质粉土⑦2层及细砂⑦3层；标高2.92m～6.75m以下为粉质黏土，重粉质黏土⑧层，黏质粉土、砂质粉土⑧1层及有机质黏土⑧2层；标高-1.27m～-1.25m以下为重粉质黏士、粉质黏土⑨层，粘质粉土、砂质粉土⑨1层及黏土⑨2层。
塔吊施工方案(专项方案)
塔吊施工方案(专项方案)
一、施工准备
1.1 施工前检查
在进行塔吊施工之前，需对塔吊设备进行全面检查，确保设备完好无损。
检查
内容包括但不限于：塔吊外观是否完好，机械部件是否松动，电气线路是否正常等。
1.2 施工人员培训
施工人员需要接受相关培训，了解塔吊施工的基本原理、操作规范及应急处理
方式，确保施工过程安全顺利进行。
二、施工方案
2.1 施工流程
根据具体工程要求，确定塔吊的布置位置、工作范围和安全控制区域，制定详
细的施工方案，包括但不限于：起吊物品的重量、安全距离、施工顺序等。
2.2 安全措施
在进行塔吊施工过程中，必须采取有效的安全措施，包括但不限于：设置安全
警示标识、定期检查设备、保持通畅的施工区域等，确保施工过程安全可靠。
三、施工管理
3.1 施工计划管理
制定详细的施工计划，明确每个施工环节的具体时间节点、责任人及要求，及
时跟进施工进度，确保施工任务按时完成。
3.2 质量控制
建立严格的质量控制机制，对施工过程中的关键环节进行监督和检查，确保施
工质量符合要求。
四、施工总结
4.1 施工效果评估
施工完成后，对整个施工过程进行评估，总结经验教训，发现问题并及时改进，提升施工效率和品质。
4.2 安全隐患排查
对施工现场进行安全隐患排查，整改不安全因素，避免发生意外事故，确保施工过程安全可靠。
以上是关于塔吊施工的专项方案，通过严格执行施工准备、施工方案、施工管理和施工总结等环节，确保塔吊施工安全高效进行。
塔吊安装在筏板的施工方案
#### 一、工程概况本项目位于XX市XX区，占地面积约XX平方米，总建筑面积约XX平方米。
建筑结构主要为框架剪力墙结构，地下室为筏板基础。
为确保施工现场的垂直运输需求，需在地下室筏板上安装一台塔吊。
#### 二、编制依据1. 《建筑工程施工质量验收统一标准》（GB50300-2013）2. 《塔式起重机安装、使用、拆卸安全技术规程》（JGJ196-2010）3. 《施工现场临时设施设计规范》（JGJ/T188-2009）4. 本项目施工组织设计#### 三、塔吊选型及布置1. 塔吊型号：QTZ80B型2. 塔吊最大起重高度：80米3. 塔吊工作半径：40米4. 塔吊基础形式：筏板基础5. 塔吊布置位置：地下室中心区域#### 四、施工准备1. 技术准备：组织施工人员进行塔吊安装技术交底，确保施工人员掌握塔吊安装及拆卸的工艺流程和安全操作规程。
2. 材料准备：准备塔吊基础施工材料，如钢筋、模板、混凝土等。
3. 机械设备准备：准备汽车吊、吊车、卷扬机等机械设备。
4. 人员准备：组织施工队伍，明确各工种人员职责。
#### 五、施工工艺1. 塔吊基础施工1.1 测量放线：根据塔吊布置图，进行测量放线，确定塔吊基础位置。
1.2 钢筋绑扎：按照设计要求，绑扎塔吊基础钢筋。
1.3 模板支设：支设塔吊基础模板，确保模板牢固、平整。
1.4 混凝土浇筑：浇筑塔吊基础混凝土，确保混凝土强度满足设计要求。
1.5 养护：混凝土浇筑完成后，进行养护，确保混凝土强度达到设计要求。
2. 塔吊安装2.1 预埋螺栓：在塔吊基础混凝土中预埋螺栓，确保螺栓位置准确。
2.2 汽车吊就位：使用汽车吊将塔吊底座吊装至基础预埋螺栓位置。
2.3 螺栓连接：将塔吊底座与预埋螺栓进行连接，确保连接牢固。
2.4 安装塔吊上部结构：使用汽车吊或吊车将塔吊上部结构（塔身、臂架、驾驶室等）吊装至底座，并连接固定。
3. 塔吊调试3.1 调试液压系统：检查液压系统各部件，确保液压系统正常工作。
6015塔机安装施工方案
目录1. 编制及依据12. 设备及工程概况23。
工程管理目标53.1 质量目标53.2 工期目标53.3 环境管理目标63.4 安全管理目标74. 施工项目组织机构及职责74.1 施工项目部组织机构74.2 施工人员职责分工55. 安装方式及要求66. 安装前的准备工作66.1 塔机入场前现场的准备工作66.2 塔机安装前的准备工作76.3 塔机基础的验收97。
预计安装工期98.安装总则：109。
安装工艺流程109。
1 安装基础节（套架）109.2 安装回转支承109.3 安装塔头（驾驶室）119。
4 安装平衡臂及起重臂1110。
塔机安拆技术措施1411. 塔机安拆安全措施151. 编制及依据本（固定）自升式塔式起重机安装施工组织设计是依据该塔机生产厂家长沙中联重工科技发展股份有限公司生产的QTZ125（TC6015A—10E）塔机《安装使用说明书》等技术文件及国标有关安全技术标准、规程进行编制.为确保塔机安装施工的安全与质量，在全施工过程中应认真参照本方案执行。
本方案其他未尽事宜，应遵循参照国家有关技术标准、安规执行。
(1）根据 QTZ125（TC6015A-10E）《塔吊使用说明书》的要求（2）《塔式起重机操作使用规程》JG/T100－1999（3）《塔式起重机安全规程》GB5144—2006(4)《建筑机械使用安全技术规程》JGJ33－2001（5)施工现场实际情况、环境条件施工单位：东莞市富盛建筑工程有限公司编制单位:昆明源兴机械设备租赁有限公司2。
设备及工程概况工程名称:东莞市长晟家具制造有限公司高档家具研发设计加工项目建设地点:东莞市东城同沙工业园。
建设规模：地下室建筑面积576平方米，总建筑面积149264。
7平方米。
建筑层数：1号厂房5层，建筑规划高度27。
640m(室外地面到女儿墙顶)，建筑消防高度23.740m（室外地面到屋面面层）.8、9、10、11号宿舍6层,建筑规划高度23。
吊塔施工方案范文
吊塔施工方案范文一、工程概述本方案是针对建筑工地的吊塔施工进行的详细规划和方案设计。
吊塔是一种用于重物吊运和安装的大型机械设备，它在高空中操作灵活，效率高。
本次吊塔施工方案旨在确保施工安全、减少工期、提高施工质量，并满足设计要求。
二、施工组织与管理1.组织机构：成立吊塔施工小组，负责吊塔施工的组织、管理和协调工作。
2.人员配备：吊塔操作员、吊塔监控人员、吊塔维护人员等。
3.施工计划：制定详细的施工计划，明确工序、工期和质量要求，确保施工按时完成。
三、吊塔选型与配置1.选型原则：综合考虑工地环境、施工要求、设备性能等因素，选择适合的吊塔型号和配置。
2.配置要求：吊塔配置应满足施工要求，包括吊重、升高、力矩等指标。
四、吊塔安装与调试1.吊塔安装：根据设计要求和安装图纸，进行吊塔的安装，确保安全可靠。
2.吊塔调试：进行吊塔的电气和机械系统的调试，确保正常运行。
五、吊塔使用与维护1.吊塔使用：根据施工计划和要求，合理使用吊塔进行材料运输和安装工作。
2.吊塔维护：定期对吊塔进行检查、维护和保养，确保吊塔的安全和性能。
六、施工安全与质量保障1.施工安全：制定详细的施工安全措施，并成立安全监督组，负责施工现场的安全监督和管理。
2.质量保障：严格按照设计要求和施工规范进行施工，做好施工记录和检查，确保施工质量。
七、环境保护与资源节约1.环境保护：采取措施减少施工对环境的影响，包括噪音、粉尘、废水处理等。
2.资源节约：合理使用吊塔和其他施工设备，减少能源消耗和资源浪费。
八、施工费用预算与经济效益分析1.施工费用预算：根据各项施工内容和设备使用情况，编制详细的施工费用预算表。
2.经济效益分析：综合考虑工期缩短、施工质量提高等因素，进行经济效益评估。
总结：本吊塔施工方案详细规划了吊塔的选型与配置、安装与调试、使用与维护等各个方面的工作，以确保施工安全、减少工期、提高施工质量。
在实施吊塔施工期间，我们将严格按照方案要求进行操作，并不断改进工作，提高施工效率和质量，确保项目圆满完成。
塔吊施工方案(2)
塔吊施工方案(2)
简介
塔吊是建筑工地上常见的施工机械之一，具有承载能力强、作业范围广等优点。
本文主要介绍塔吊的施工方案，包括安装、使用、维护等内容。
安装
1.选择合适的安装位置：塔吊应安装在坚固的地基或平整的混凝土平台
上，确保施工安全。
2.进行基础固定：根据塔吊的型号和规格，采取适当的固定方式，确保
塔吊稳固。
3.安装主体结构：按照生产厂家提供的安装说明，逐步组装塔吊的主体
结构，确保安装正确牢固。
使用
1.检查设备运行状况：在使用塔吊前，需要检查机械设备是否正常运行，
确保安全性。
2.负载操作：在使用过程中，应按照设备规定的负载范围进行操作，避
免超负荷使用。
3.安全操作标准：操作人员需具备相关资质，遵守安全操作规程，确保
施工过程中的安全。
维护
1.日常检查维护：定期检查塔吊的润滑情况、电气设备等，及时发现并
解决问题。
2.定期保养：按照生产厂家提供的保养手册，进行定期保养工作，延长
设备使用寿命。
3.安全检测：定期对塔吊进行安全检测，确保设备在正常状态下使用。
总结
塔吊作为建筑施工中必不可少的机械设备，其安装、使用和维护都至关重要。
只有严格遵守施工方案，确保操作规程的执行，才能有效保障施工现场的安全和高效进行。
希望本文对塔吊的施工方案有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
塔吊安装安全方案
1、本次安装作业主要由负责统一指挥，各岗位分工明确。
2、进入施工现场，必须正确戴好安全帽，系好帽带，登高作业不准穿
硬底鞋或高跟鞋，并系好安全带。
3、凡患有高血压、心脏病及医生认为不适合高空作业者，一律不得参
加本次安装施工作业。
4、严禁酒后上岗，施工作业中不准开玩笑，搞闹，不准在高空向下扔
任何物体，工具、索具、电工仪表要安全可靠。
5、施工现场50m范围内，必须设警戒区，由负责看护，严禁闲
人出入。
6、做好安装工艺流程表记录。
7、安装交付使用前做好验收工作。
四、安装前检查及准备工作
1、施工现场首先应该完成三通一平，清理障碍物。
2、塔吊基础图见附图
3、检查金属结构部分，焊缝不应开裂，构件不应变形，否则应检修。
4、检查机械传动部分及各工作机构制动器。
并做好其调整工作，制动
带等易损件达报废，必须准时立即更换。
对于液力推行杆制动器要充足，各部连接紧固螺栓应齐全，并可靠，传动滑轮不得有卡阻现象。
5、各工作机构减速箱及各部润滑点，应按塔吊说明书中润滑规定，做
好润滑工作。
6、检查电器系统，更换损坏的电气元件，电缆线及限位开关，并应有
塔吊专用电箱设漏电保护及接地保护。
7、检查并调减液压系统，液压油应用规定的数量，牌号更换，坚固各
油管接头，油压应正常。
8、检查钢丝绳，绳卡及所有吊索具对达报废标准的立即更换。
9、准备16T汽车吊一台，对常用电工、钳工、工具、大锤、吊索、绳
卡、卸扣、绳索、保险带做好检查工作。
10、检查提升机构减速箱中电磁离合器磨擦片及电刷，若有损坏立
即更换。
五、塔吊安装条件及其必须的安全技术措施。
1、塔吊安装人员各岗位应分工明确，职责分明。
2、塔吊安装应为晴天作业，风力不得大于四级。
3、遵守第三点安全技术交底。
4、塔吊周围若有高压，对高压的防护措施。
六、塔吊安装顺序：
1、自下而上塔吊组装顺序为：固定基础，下支座再装上回转部分。
2、在地面上将爬升架拼装整体，并装好液压系统，然后将爬升架吊起，
套在标准节点外面，并使套架上的爬爪搁在标准节的最后一个踏步上。
3、在地面上先将上下支座以及回转机构，回转支承平台等装为一体，
然后吊车安装在塔身节口用Q30的4个轴销和4个M4.2的高强螺栓将下支座分别与爬升架和塔身节相连。
4、在地面上将塔帽和回转塔身装好，并将平臂拉杆的第一节与塔顶用
销轴连好，并将保险销卡好，然后吊起，用4个M40的高强螺栓将回转塔身和上支座连接。
5、在平地上装好平衡臂，将卷阳机构，配电箱，电阻箱，等到位在平
衡臂上，接好电线，然后将平衡平衡臂吊起来，与回转塔身用销轴固接完臂后，再略抬起平衡臂，安装好平衡臂拉杆，再将吊车卸载。
6、安装起重臂，吊臂在地面垫平，找直组成一体，小车套上轨道，变
幅机构装上吊臂，将其它的拉杆连结好，并用铁丝绳将拉杆固定在吊臂上，穿变幅钢丝绳，一端与变幅圈筒连结固定，另一端经过变幅滑轮与小车车架连结固定，吊起垂直至安装部位，吊臂根部与回转平台用轴销固定，穿上插销。
7、吊装起动臂前端，安装起动臂前拉杆（共2根）用销轴连接穿开销
口，吊在此时不工作，再逐步收紧起升机构钢丝绳。
使斜撑向后倾斜，此时安装后拉杆，用销轴连接。
穿上开口销，拆除扣在斜撑上的钢丝绳，吊在缓缓放下起重臂。
8、安装平衡块
9、安装驾驶室，驾驶室底部耳板与操作平台用销轴连接固定，穿上开
口销，吊车退场。
10、扣牢外挂安装平台的钢丝绳，钢丝绳从后面卷筒下方而来。
依次
经过排绳轮，撑杆滑轮吊臂板部滑轮，小车滑轮，吊构滑轮钢丝一端固定在起动臂前端的固定轴上，用三只钢丝绳夹固定。
11、安装调整电器，操作系统，电路及照明安全装置。
12、接通电源，各机构试运行，检查各机构电路的正确性，
13、检查油箱的油量，质量。
14、做好试运行和提升的准备工作。
15、由于平衡臂和起重端重量不平衡，影响安全，需将一只重5KN
的重物用特别挂钩在距塔身30m处吊臂的下弦横腹杆上，作吊臂平衡，使塔身垂直。
16、拆除内套架与塔身连接螺栓以及连接件。
17、吊钩装单片塔身吊起至安装平台边，由手动葫芦挂钩接过塔身单
片，沿着环行跑道至平衡臂下部开始安装，连接孔用锥度销固定，穿上高强度螺栓紧固，依次顺序安装上四片，完成一节。
18、吊钩背一单片塔身，在轨道上变动小车位置，直至塔身平衡为止。
19、停止起升，变幅，回转机构所有动作。
20、插上油泵电机的三相电源插头，接通电源，启动油泵工作，调整
溢流阀及液压系统压力在15Mpa以内，打开手动换向阀油缸工作。
21、油缸微量上升，抽去内套架顶击处的插销，然后油缸顶升到插销
可插入上一台阶，油缸停止顶长，插入插销，逐步缓慢收缩油缸，插销受力，然后收起油缸，使上顶升紧的挂脚能挂在上一步台阶上，完成一个顶长周期，依次三个周期结束，内套架上部插销插入，可进行下一步顶升。
22、重复以上升机过程至需要高度。
23、安装内套器与塔身连接件，拧紧螺栓。
24、检查并拧紧塔身所有连接螺栓，在每一个标准节内加上斜杆连接
件，并拧紧螺栓。
25、塔挂身内部扶梯，间隔12m放置休息平台。
26、在塔身中部固定电源线，以防电源线在自重情况下受力过大。
27、各机构试运转。
（空截运行）
28、起吊500kg重物作试吊运行各三次。
29、安装安全装置各部件，并依次照说明书调试方法。
30、在上述安全装置调试完毕后，可进行整机的调试工作。
检验各传
动机构的传动平衡性及钢结构钢性。
31、安装调试后，认真做好塔吊的保养工作。
32、及时报请有关单位进行验收。
33、经验收合格后交付使用单位使用，并做好塔吊使用的其他一系列
的操作规程和安全技术交底。
注：拆卸时与安装顺序相反。
