耐磨陶瓷施工工艺及流程
三分钟了解耐磨陶瓷施工的工艺及施工流程注意事项一般耐磨产品主要使用在火电、钢铁、冶炼、机械、煤炭、矿山、化工、港口码头等磨损严重的行业；可安装在火力发电厂5万千瓦的小机组至100万千瓦的大机组上，在其输煤、制粉、排灰、除尘等系统均可安装使用；在钢铁厂、冶炼厂的烧结分厂的输料、配料、除尘等系统亦能安装使用。
施工作业分：胶粘型、直粘型、抗冲击型、粘固型、装配型、耐热胶粘型、耐寒胶粘型、耐磨陶瓷衬板和衬里。
可用于耐磨弯头、耐磨直管、耐磨三通、耐磨异型管件等耐磨陶瓷管道。
设备在运行中由于不断地受到硬介质的摩擦、腐蚀、碰撞、冲击，系统极易发生泄漏，造成环境污染。
所以各个厂家对耐磨陶瓷施工都比较重视,要求都很高.设备防磨是个系统工程，不同厂家采取的施工方法不同,产生的效果就会有天壤之别很大，目前我们耐磨陶瓷的施工步骤一般是先对设备进行修复、打磨，然后配胶、涂胶、粘贴、固化，特殊产品还需要焊接等工作。
这些看似简单的工作，实施起来却没那么容易.这是个需要细心、有经验且费时的工作,不是临时拼凑的队伍可以胜任的.遗憾的是,一些用户很重视对耐磨陶瓷及粘胶的选择，却忽视了对耐磨陶瓷施工的控制.一些厂家为了节省成本,往往会在当地临时组建施工队伍，这些临时组建的队伍无论从操作技术还是从责任心上都很难控制，致使昂贵的耐磨陶瓷很快脱落，达不到预期的防磨效果。
怎么避免耐磨陶瓷片在使用过程当中脱落的注意事项：一、耐磨陶瓷贴片在施粘到钢件表面前,钢件没有处理好，有的是除锈不够彻底，有的是表面不平滑，为了获得良好的施工效果，钢件要经过喷砂预处理。
还要在钢件表面再用丙酮擦拭，从而达到一定的除油除胶效果;二、耐磨陶瓷胶的配比有误，不同胶的配比是不一样的,要严格掌控，配比不合适的也无法达到预定的粘黏度；三、耐磨陶瓷胶没有抹匀，所以导致不粘胶或胶太少的地方容易脱落。
耐磨陶瓷片施工完毕后要拿橡皮锤轻轻敲实,施工面要平整；四、耐磨陶瓷贴片施工前一定要弄清楚工作温度，耐磨陶瓷贴片可以耐一千度的高温,不同温度要选择耐温性能不同的胶，否则容易出现随着温度升高耐磨陶瓷贴片脱落的现象;建议各位,在耐磨陶瓷施工的时候一定要选择有经验的施工队伍，好的耐磨陶瓷施工能让效果好上很多.。
陶瓷耐磨弯头技术参数及执行标准 DOC 文档
陶瓷耐磨弯头技术参数及执行标准一、耐磨陶瓷弯头陶瓷主要参数：氧化铝含量：≥95%密度：≥3.8g/cm?洛氏硬度：≥90冷压强度：≥850MPa陶瓷厚度：≥12mm弯头本港钢板厚度：≥10mm抗弯强度：≥290MPa使用温度：≥350℃耐热粘合剂的技术指标：抗拉强度：≥24.2MPa 260℃下抗拉强度≥18MPa 陶瓷-钢铁剪切强度：≥7.08MPa使用温度：-35-1250℃二、耐磨弯头的设计、材料和制造，符合现行使用的有关国家标准和部颁标准。
这些标准和规范包括（但不限于）：（1）GB223-84～96《钢铁及合金化学分析方法》（2）GB228-87《金属拉力试验方法》（3）GB229-94《金属夏比冲击试验方法》（4）GB230-91《金属洛氏硬度试验方法》（5）GB241-90《金属管道液压试验方法》（6）GB912-89《碳素结构钢和低合金结构钢热轧薄板及钢带》（7）GB3092-82《低压流体输送用焊接钢管》（8）GB5030-85《金属小负荷维氏硬度试验方法》（9）GB8162-87《结构用无缝钢管》（10）GB8163-85《输送流体用无缝钢管》（11）GB/T8263-1998《抗磨白口铸铁件》（12）GB/T13298-91《金属显微组织试验法》（13）YB/T5200-93《致密耐火浇注料气孔率和体积密度试验》（14）GB1184《形状和位置公差、未注公差的规定》（15）GB/T1804《一般公差线性尺寸的未注公差》（16）DL/T680-1999《耐磨管道技术条件》（17）D-LD2000《烟风煤粉管道零部件典型设计手册》（18）DL/T859-2004《火力发电厂焊接技术规程》（19）DL/T5047-95《电力建设施工及验收技术规程》三、耐磨弯头粘贴技术要求：1.耐磨陶瓷不碎裂，长期运行不老化，不脱落，若在保证使用寿命期限内出现脱落、碎裂等现象，中标方免费进行更换。
2.陶瓷片粘贴后，两块陶瓷片之间表面凹凸不超过±1.0mm。
陶瓷耐磨弯头重量表
陶瓷耐磨弯头重量表摘要：I.陶瓷耐磨弯头的概述A.陶瓷耐磨弯头的定义B.陶瓷耐磨弯头的工作原理C.陶瓷耐磨弯头的分类II.陶瓷耐磨弯头的应用领域A.陶瓷耐磨弯头在工业领域的应用B.陶瓷耐磨弯头在电力行业的应用C.陶瓷耐磨弯头在石油化工行业的应用III.陶瓷耐磨弯头的优点A.陶瓷耐磨弯头的耐磨性能B.陶瓷耐磨弯头的耐腐蚀性能C.陶瓷耐磨弯头的使用寿命IV.陶瓷耐磨弯头的安装与维护A.陶瓷耐磨弯头的安装方法B.陶瓷耐磨弯头的维护措施V.陶瓷耐磨弯头的发展趋势A.陶瓷耐磨弯头的技术创新B.陶瓷耐磨弯头的市场需求C.陶瓷耐磨弯头的未来发展方向正文：陶瓷耐磨弯头是一种采用陶瓷材料制成的弯头，具有优异的耐磨、耐腐蚀性能，广泛应用于工业、电力、石油化工等领域。
陶瓷耐磨弯头的重量是衡量其质量的重要指标，一般情况下，陶瓷耐磨弯头的重量会根据其尺寸、材质、厚度等因素而有所不同。
陶瓷耐磨弯头的工作原理主要是利用陶瓷材料的高硬度、高耐磨性，在管道输送介质的过程中，起到减少磨损、保护管道的作用。
根据陶瓷材料的不同，陶瓷耐磨弯头可以分为氧化铝陶瓷弯头、碳化硅陶瓷弯头、氮化硅陶瓷弯头等。
陶瓷耐磨弯头具有许多优点，如耐磨性能好、耐腐蚀性能强、使用寿命长等。
陶瓷耐磨弯头的耐磨性能主要来源于其采用的陶瓷材料，这些材料具有高硬度、高耐磨性，能够抵抗高速流体的冲刷磨损。
此外，陶瓷耐磨弯头还具有良好的耐腐蚀性能，能够抵抗各种酸、碱、盐等介质的腐蚀。
在安装陶瓷耐磨弯头时，需要采用正确的安装方法，以确保其正常工作。
一般情况下，陶瓷耐磨弯头的安装方法包括法兰连接、螺纹连接等。
此外，在维护陶瓷耐磨弯头时，还需要采取一些措施，如定期检查、清洗、加油等，以确保其正常运行。
近年来，随着工业的发展，陶瓷耐磨弯头的需求量不断增加，推动了陶瓷耐磨弯头行业的快速发展。

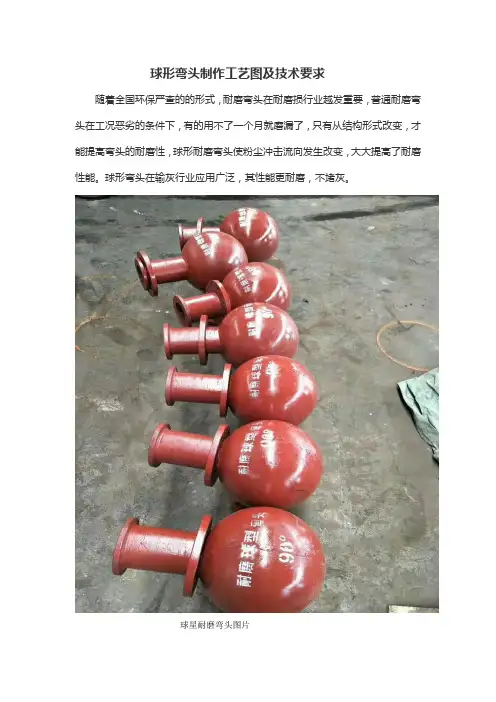

球形弯头制作工艺图及技术要求
球形弯头制作工艺图及技术要求
随着全国环保严查的的形式，耐磨弯头在耐磨损行业越发重要，普通耐磨弯头在工况恶劣的条件下，有的用不了一个月就磨漏了，只有从结构形式改变，才能提高弯头的耐磨性，球形耐磨弯头使粉尘冲击流向发生改变，大大提高了耐磨性能。
球形弯头在输灰行业应用广泛，其性能更耐磨，不堵灰。
球星耐磨弯头图片
球形耐磨弯头制作要求如下：
1、球形弯头材质均要求优质碳钢或;出口粉管弯头和球型弯头材质均要求为无缝钢管或钢球。
所有备件均要求内衬刚玉陶瓷,备件两端要求留有PN16法兰,便于安装内衬陶瓷致密、表面光滑,不允许有沟槽、气泡、耐磨层与钢管脱离现象。
内衬耐磨陶瓷层均匀,耐磨性好,平均厚度不小于4mm,莫氏硬度在9.0以上,金属壁厚≥8mm。
陶瓷内衬复合钢管的强度不小于1100kg/m3,陶瓷层密度不小于3.85g/cm2,抗压剪切强度为15-20MPa,压馈强度为300-350MPa。
备件外表面进行涂覆防锈处理,颜色为黑色。
2、球型弯头两端直管长度不低于400mm,在出口管道180°方向有DN40助吹气源管预留短接头及内扣丝堵。
3、所有备件的金属层涂装两层防锈底漆及两层黑色面漆,并保证漆面完整性。
陶瓷耐磨管
球形弯头图片。
耐磨弯管技术要求
耐磨弯管技术要求摘要：1.耐磨弯管技术要求的背景和目的2.耐磨弯管的尺寸规格和材质要求3.耐磨弯头的生产技术要求4.耐磨弯头的技术要求5.耐磨陶瓷复合弯头和直管的技术要求6.气力输灰管道耐磨弯头的技术要求7.耐磨管道技术的相关标准正文：耐磨弯管技术要求耐磨弯管技术要求是为了确保弯管在使用过程中具有较高的耐磨性能和耐高温性能。
本文主要介绍耐磨弯管的技术要求，包括尺寸规格、材质、生产技术、技术要求以及相关标准。
1.耐磨弯管技术要求的背景和目的耐磨弯管主要用于燃煤火电机组锅炉灰库输灰用管道，灰渣温度最高达到350℃左右，灰渣颗粒较粗，输送压缩空气压力最高达到0.65MPa。
在设计时，需要充分考虑工作温度和工作压力，防止设计的材料与温度压力不配套，导致不能使用。
2.耐磨弯管的尺寸规格和材质要求耐磨弯管的尺寸规格主要有dn175 和dn125 两种，材质要求为q235 无缝钢管，厚度为10mm，内衬为耐磨陶瓷贴片，陶瓷贴片厚度为10mm。
3.耐磨弯头的生产技术要求耐磨弯头生产技术要求包括直管两端使用61020mm，长度30mm 钢管（打焊接坡口）；陶瓷弯头管道内径610mm，材料为q235 无缝钢管，厚度10mm，内衬为耐磨陶瓷贴片，陶瓷贴片之间紧密相贴形成360 机械自锁力，同时采用焊接工艺（点焊工艺穿透内衬陶瓷，与外钢体焊接）等。
4.耐磨弯头的技术要求耐磨弯头技术要求包括操作介质为合惰性气体（含煤料<1000mg/m3）；内衬耐磨陶瓷，内衬陶瓷后流通面积应与连接管道内部通径（1602m）一致；管件进、出口先各焊接长度500m 的直管段，直管段部分不需要粘贴耐磨陶瓷等。
5.耐磨陶瓷复合弯头和直管的技术要求耐磨陶瓷复合弯头和直管的技术要求包括选用20#钢，厚度为8mm；耐磨陶瓷选用al203（其中al203含量90%），其厚度为6mm；采用自蔓燃式结合；耐磨陶瓷复合弯头和直管的寿命不小于50000小时等。

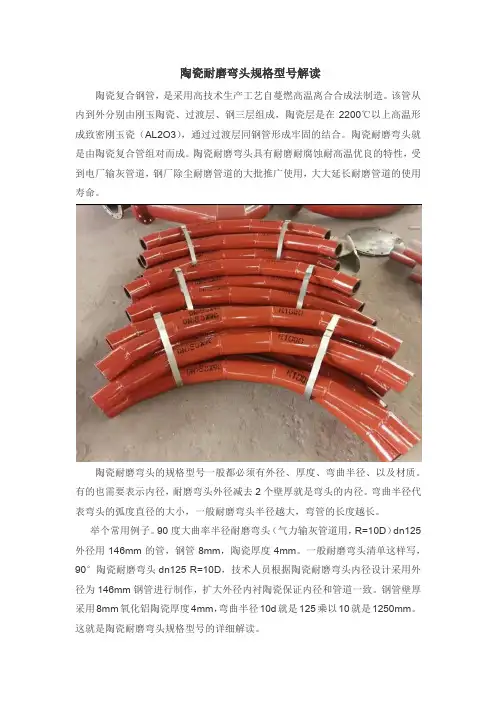

陶瓷耐磨弯头规格型号解读
陶瓷耐磨弯头规格型号解读
陶瓷复合钢管，是采用高技术生产工艺自蔓燃高温离合合成法制造。
该管从内到外分别由刚玉陶瓷、过渡层、钢三层组成，陶瓷层是在2200℃以上高温形成致密刚玉瓷（AL2O3），通过过渡层同钢管形成牢固的结合。
陶瓷耐磨弯头就是由陶瓷复合管组对而成。
陶瓷耐磨弯头具有耐磨耐腐蚀耐高温优良的特性，受到电厂输灰管道，钢厂除尘耐磨管道的大批推广使用，大大延长耐磨管道的使用寿命。
陶瓷耐磨弯头的规格型号一般都必须有外径、厚度、弯曲半径、以及材质。
有的也需要表示内径，耐磨弯头外径减去2个壁厚就是弯头的内径。
弯曲半径代表弯头的弧度直径的大小，一般耐磨弯头半径越大，弯管的长度越长。
举个常用例子。
90度大曲率半径耐磨弯头（气力输灰管道用，R=10D）dn125 外径用146mm的管，钢管8mm，陶瓷厚度4mm。
一般耐磨弯头清单这样写，90°陶瓷耐磨弯头dn125 R=10D，技术人员根据陶瓷耐磨弯头内径设计采用外径为146mm钢管进行制作，扩大外径内衬陶瓷保证内径和管道一致。
钢管壁厚采用8mm氧化铝陶瓷厚度4mm，弯曲半径10d就是125乘以10就是1250mm。
这就是陶瓷耐磨弯头规格型号的详细解读。
陶瓷耐磨弯头连接方式一般有两种，一种是直接焊接形式，另一种是法兰连接形式，具体要看设计要求。
陶瓷耐磨弯头详细介绍
陶瓷耐磨弯头详细介绍介绍陶瓷耐磨弯头陶瓷耐磨弯头是一种特种陶瓷制成的管道零部件，具有高熔点、高硬度和优良的耐磨性能。
Al2O3陶瓷是氧化铝高含量的材料，具有密排六方结构和稳定的α-Al2O3结构，表面光滑，摩擦系数小，在高温氧化性介质或腐蚀介质中表现出色。
陶瓷耐磨弯头的结构形式包括互锁固防脱落陶瓷贴片耐磨弯头和互压焊接加固式陶瓷贴片复合耐磨弯管。
内贴片为耐磨陶瓷，外管为焊接钢管，材质为Q235A。
这种产品是为解决燃煤火力发电厂煤粉制备和输送系统管道磨蚀现象专门开发的配套产品，成为工程耐磨损领域的最佳解决方案。
陶瓷耐磨弯头的性能数据包括耐磨陶瓷层和媒体层（无机胶粘结剂）以及焊接螺栓耐热钢碗。
耐磨陶瓷层的硬度达到HRA85，含量≥95%，抗压强度≥550Mpa，弯曲强度≥370Mpa，洛氏密度≥3.85g/cm3，表面光洁度良好，耐温热膨胀系数为-5´10-6（30-1500°C）/°C。
媒体层具有良好的耐水性和耐酸碱性，抗拉强度≥24.2Mpa，剪切强度≥18Mpa，密度为1.51g/cm3，耐温1100℃。
焊接螺栓耐热钢碗的抗拉强度≥199Mpa，剪切强度≥32.2Mpa，耐温120-1450℃。
陶瓷耐磨弯头的用途广泛，特别适用于高温氧化性介质或腐蚀介质中的管道系统，如燃煤火力发电厂煤粉制备和输送系统管道，可有效解决管道磨损问题。
在电力行业标准DL/T680-1999《耐磨管道技术条件》中，陶瓷贴片式耐磨管道（TC-G）被认为是具备最好耐磨性能的产品。
然而，该类产品的缺点是脱落问题。
最初的制作工艺是使用普通粘结剂进行粘贴，或者采用拱形原理进行镶嵌。
但是，普通粘结法经常会出现脱落现象，而粘贴剂也容易老化。
镶嵌工艺对瓷片的厚度有要求，成本很高。
我们公司采用了三位一体的新型耐磨复合技术和高强度粘结媒体层相结合的制作工艺，从而彻底解决了脱落问题。
而且，我们的制作工艺可以任意选取厚度，使得陶瓷贴片式耐磨管道（TC-G）成为电厂煤粉管道、矿粉输送管道的最佳选择。
电厂煤粉管道耐磨陶瓷弯头技术的设计原理及优点
