高速电火花穿孔机操作流程
穿孔机技术操作规程完整
穿孔机技术操作规程完整
一、安全操作措施
1.在使用穿孔机前，应随时关注机器清洁及安全状况，确保安全正常
运行。
2.操作之前，应更换新的护目镜，戴上手套、工作服等安全防护用品。
3.在穿孔机操作过程中，必须进行定期维护和保养，确保机械部件的
主要零部件、开关、电路良好工作。
4.请勿改变机器安全设置，未经许可不得自行拆动机器，以免发生安
全事故。
5.请勿擅自添加机器附件，以免造成安全隐患并影响机器使用效率。
二、操作步骤
1.检查机器各个部分的紧固，并检查电源接口是否牢固。
如有损坏应
及时进行维修。
2.上电后，按机器操作要求操作控制面板，选择穿孔机程序，将待穿
孔材料装在工作台上，打开安全开关并确认安全装置无误。
3.调节穿孔机参数，如穿孔孔径，深度，速度，运行时间等。
4.选择合适的穿孔钻头，安装到主轴上，确保螺纹牢固，穿孔钻头角
度正确。
5.连接机器电源，然后进行穿孔。
穿孔完成后，清理工作台，进行安
全检查。
6.最后，请关闭机器上的电源，并收拾好工作现场。
三、主要问题
1.使用过程中，有时会出现穿孔孔口大小偏差，其原因可能是穿孔钻头参数有误。

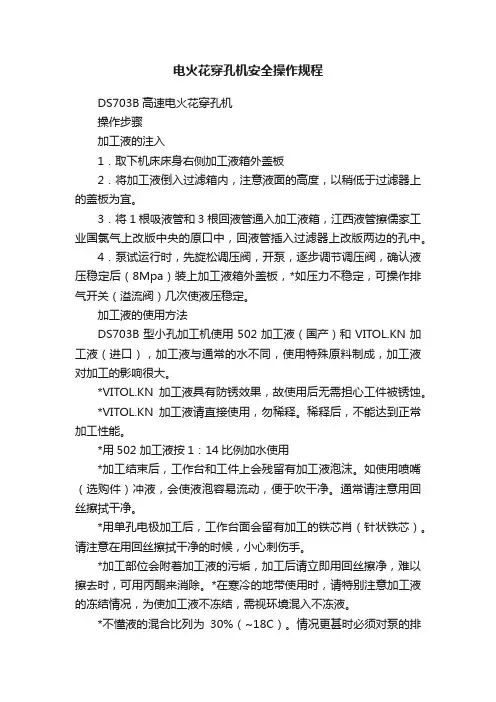

电火花穿孔机安全操作规程
电火花穿孔机安全操作规程DS703B高速电火花穿孔机操作步骤加工液的注入1．取下机床床身右侧加工液箱外盖板2．将加工液倒入过滤箱内，注意液面的高度，以稍低于过滤器上的盖板为宜。
3．将1根吸液管和3根回液管通入加工液箱，江西液管擦儒家工业国氯气上改版中央的原口中，回液管插入过滤器上改版两边的孔中。
4．泵试运行时，先旋松调压阀，开泵，逐步调节调压阀，确认液压稳定后（8Mpa）装上加工液箱外盖板，*如压力不稳定，可操作排气开关（溢流阀）几次使液压稳定。
加工液的使用方法DS703B型小孔加工机使用502加工液（国产）和VITOL.KN加工液（进口），加工液与通常的水不同，使用特殊原料制成，加工液对加工的影响很大。
*VITOL.KN加工液具有防锈效果，故使用后无需担心工件被锈蚀。
*VITOL.KN加工液请直接使用，勿稀释。
稀释后，不能达到正常加工性能。
*用502 加工液按1：14比例加水使用*加工结束后，工作台和工件上会残留有加工液泡沫。
如使用喷嘴（选购件）冲液，会使液泡容易流动，便于吹干净。
通常请注意用回丝擦拭干净。
*用单孔电极加工后，工作台面会留有加工的铁芯肖（针状铁芯）。
请注意在用回丝擦拭干净的时候，小心刺伤手。
*加工部位会附着加工液的污垢，加工后请立即用回丝擦净，难以擦去时，可用丙酮来消除。
*在寒冷的地带使用时，请特别注意加工液的冻结情况，为使加工液不冻结，需视环境混入不冻液。
*不懂液的混合比列为30%（~18C）。
情况更甚时必须对泵的排水孔等进行处理长期停止不用时，请除净水泵内的加工液，（进水管放在空气中，旋松调压阀，运转水泵，确认调压阀，管内的残留加工液被空气压出，再次运转时候请三靠5—1的④。
）电极的选择及注意事项*电极直径的选择必须考虑放电间隙等过切量，（列）电极直径Φ1.0mm，加工孔直径约为Φ1.1mm*请在平板上检查电极是否有弯曲，请勿使用弯曲的电极*请检查电极上不能有毛刺，以防电极堵塞。
电火花穿孔机操作
高频
关机顺序
待电极退出工 件时关锁停。
水泵
锁停开关1位
待电极退出导向 器停止旋转。
旋转头
二、穿孔机加工操作
4、参数的设置
（1）规准选择开关是关于电极损耗而设定的。 0位：φ0.3-φ0.5 1位：φ0.5-φ1.5 2位:φ1.5-φ3.0
（2）伺服调节电位器，可调整加工的稳定 性及Z轴上下速度，加工时一般调4-7之间。
密封塞取不出怎么办？ 更换密封圈时，如果密封圈取不出，按水 泵按钮，利用工作液的高压冲力将其冲出。
电极装好后，开水泵 旋转头漏水怎么办？
检查电极密封圈安装是否正确，水泵压力表值。
观看影片
二、穿孔机加工操作
1、调整二次行程开关
加工前，松开二次行程锁紧手柄，按下向下 按钮，使导向器下移至离工件表面约5mm处。
容，保证每位同学都能完成本次课程的内容。
松开导向器前的螺钉，将导向器垂直放入，拧
紧导向器前的螺钉锥度小的一端朝下
安装电极丝 电极穿过导向器
将电极丝依次穿入密封圈、喷嘴和钻夹头， 再旋紧压紧螺母，用钥匙开关拧紧钻夹头
前的螺钉。密封圈缺口朝上
按下Z轴上下开关，使电极丝穿过导向
器。电极露出导向器3-4mm
一、电极的更换
4、电极的拆除
电极穿过导向器
取出电极丝
取出导向器
工件的松开
按下Z轴上下开关， 使电极丝从导向器中 退出；
旋开钥匙开关，松 开压紧螺母，取下 电极丝、铜喷嘴、 钻夹头及密封圈；
松开导向器座前部的 螺钉，取出导向器；
松开T型螺杆，将 工件拆除。
一、电极的更换
5、经常出现的问题
电极装好后，按旋转 发生打弯怎么办？
《电火花穿孔机操作》课件
电火花穿孔机是一种常用于金属加工的工具，通过电火花放电的方式实现穿 孔。
什么是电火花穿孔机？
电火花穿孔机是一种利用电火花放电技术进行金属加工的设备。它能够通过 控制电极放电，将电火花从电极传导到工件表面，从而在工件上形成微小的 穿孔。
电火花穿孔机的原理
电火花穿孔机的原理是利用高频电流通过电极之间形成电火花放电，使工件 上的材料受到冲击和腐蚀，最终形成穿孔。
电火花穿孔机的常见问题与解决方案
1 电极磨损
定期更换电极，保持电极尖端尖锐。
3 穿孔质量不良
调整电极参数，检查工件表面情况。
2 放电不稳定
检查电源和线路，确保供电稳定。
电火花穿孔机的维护与保养
日常保养
清洁电极、检查电源线路。
定期维护
更换易损件，检查设备运行 情况。
故障排除
定期检查设备，及时修复故 障。
总结与展望
电火花穿孔机是一种高效、精确的金属加工工具。随着技术的不断发展，相 信电火花穿孔机在未来会有更广泛的应用。
电火花穿孔机的应用领域
电火花穿孔机广泛应用于模具制造、汽车零部件制造、航空航天领域等需要进行精细加工的行业。
电火花穿孔机的操作步骤
1
准备工作
确认工件材料、尺寸和要求。
设置参数
2
根据工件类型和要求设置电极放电参数。
3
安装工件
将工件固定在工作台上，并确保位置准
开始加工
4
确。
启动穿孔机，观察工件加ຫໍສະໝຸດ 情况。
穿孔机操作规程
穿孔机操作规程
《穿孔机操作规程》
一、穿孔机的基本操作流程
1. 按照穿孔机的安全要求，确认操作人员身着合适的工装，并戴好安全帽和手套。
2. 开启穿孔机的主电源开关，将机器预热5-10分钟。
3. 调整机器的参数，包括速度、力度和穿孔模具的位置。
4. 将需要加工的材料放置在穿孔机的工作台上，并确保材料的位置和固定。
5. 启动穿孔机，进行穿孔作业。
6. 完成作业后，关闭穿孔机的主电源开关，清理工作台和机器，确保机器处于安全状态。
二、穿孔机操作中的注意事项
1. 操作人员需经过专业培训，了解穿孔机的基本原理和操作流程。
2. 在操作穿孔机时，不得随意触碰机器的运动部件，以免造成意外伤害。
3. 在穿孔机作业过程中，如遇到异常情况，应立即停机并及时报告相关人员进行处理。
4. 操作人员应定期对穿孔机进行检查和保养，确保机器的正常运转。
5. 穿孔机操作结束后，应按规定对机器进行清洁和维护，保持机器的良好状态。
三、穿孔机的故障处理
1. 在穿孔机操作过程中，如出现异常噪音或异味，应立即停机，并及时检查和处理故障。
2. 对于一些常见的穿孔机故障，操作人员应按照相关标准进行处理，或者及时联系专业维修人员进行维修。
通过严格遵守《穿孔机操作规程》，可以确保穿孔机的安全操作和正常运行，提高工作效率，保障人员的人身安全。

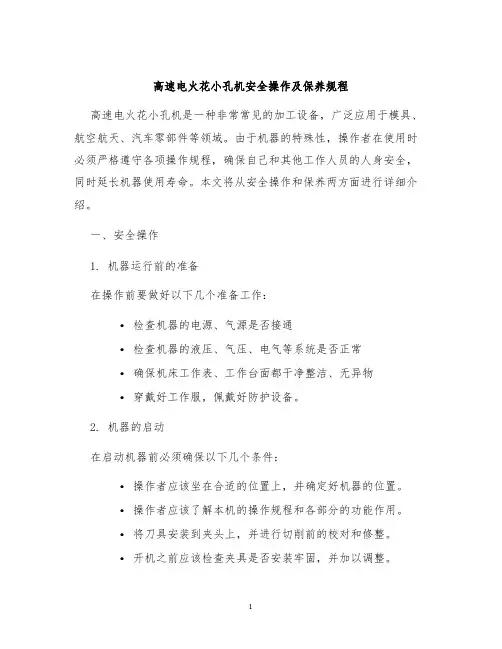

高速电火花小孔机安全操作及保养规程
高速电火花小孔机安全操作及保养规程高速电火花小孔机是一种非常常见的加工设备，广泛应用于模具、航空航天、汽车零部件等领域。
由于机器的特殊性，操作者在使用时必须严格遵守各项操作规程，确保自己和其他工作人员的人身安全，同时延长机器使用寿命。
本文将从安全操作和保养两方面进行详细介绍。
一、安全操作1. 机器运行前的准备在操作前要做好以下几个准备工作：•检查机器的电源、气源是否接通•检查机器的液压、气压、电气等系统是否正常•确保机床工作表、工作台面都干净整洁、无异物•穿戴好工作服，佩戴好防护设备。
2. 机器的启动在启动机器前必须确保以下几个条件：•操作者应该坐在合适的位置上，并确定好机器的位置。
•操作者应该了解本机的操作规程和各部分的功能作用。
•将刀具安装到夹头上，并进行切削前的校对和修整。
•开机之前应该检查夹具是否安装牢固，并加以调整。
3. 机器的操作在机器操作时，要做好以下的工作：•操作者应该严格按照本机器的操作规程进行操作，认真阅读前方眼镜上的刻度盘。
•机器一旦强行停机，操作者应该采取有效措施排除故障，避免再次发生同样的情况。
•所有的操作者都应该保持戒惧心理，严格遵守操作规程，保证机器的安全运作。
4. 机器的停机在完成作业后，操作者应该按照以下操作依次进行：•关闭机器的电源和气源等配套系统•清理工作面、刀片和切削液等废弃物•将刀具和夹具分别放在专用的储物柜中。
二、保养规程1. 机器的日常保养机器在运转过程中会产生摩擦和磨损，因此需要定期清洁和保养。
包括以下几个方面：•清理机器表面的尘垢和污渍•定期添加润滑油和润滑脂，保证各个部位良好的润滑•检测各个系统的连通性和电气性能。
2. 机器的定期保养机器在长时间的使用过程中，也需要进行定期的大保养，包括以下几个方面：•拆卸机床外壳，对机器中的各个部件进行系统的检查和维护•润滑油应该根据使用情况定期更换•对机床主轴箱、导轨、螺纹传动部分进行清洗和润滑处理。
三、总结高速电火花小孔机是一种高性能、高精度的加工设备，其运行和保养需要严格的规程和要求。
高频电火花穿孔机安全操作及保养规程
高频电火花穿孔机安全操作及保养规程前言高频电火花穿孔机是一种常用于加工金属材料的设备，能够进行高精度、高效率的穿孔加工，广泛运用于制造业的各个领域。
然而在使用过程中，我们必须严格遵守安全操作规程，并进行定期保养维修，确保设备的安全性和稳定性。
本文将介绍高频电火花穿孔机的安全操作规程和保养规程，希望能够引起大家的重视。
安全操作规程1. 操作前的准备工作在使用高频电火花穿孔机之前，必须进行以下准备工作：1.检查设备是否有损坏或松动现象；2.确保电源线、地线和整个电气系统都是可靠的；3.了解设备的操作说明书，并掌握相关参数和操作流程；4.在操作区域内设置“禁止通行”标志，并将区域隔离；5.穿戴好防护用具，如手套、护目镜等。
2. 操作时的注意事项在使用高频电火花穿孔机时，必须注意以下事项：1.必须由经过专业培训并具备相关技能的操作人员来操作；2.要稳定地放置工件，避免因工件晃动而造成事故；3.严禁用手触摸电极，以免触电；4.在工作完成后，应首先关闭设备的电源，然后停止冷却水泵，等待冷却水冷却后再关闭冷却水总阀。
3. 紧急情况的处理方法在出现紧急情况时，必须立即采取应急措施，并向设备管理人员报告。
具体操作方法如下：1.机器出现故障时，首先要切断电源，安排专业技术人员进行维修；2.如果操作人员身体不适，应立即停止操作并报告设备管理人员；3.当发现火花或冒烟时，应立即切断电源并通知设备管理人员；4.如果液压系统出现异响或其他异常，应立即停机，检查设备情况。
保养规程为了保持高频电火花穿孔机的稳定性和长期使用寿命，我们必须定期对其进行保养和维护。
在保养中，我们要注意以下几个方面：1. 清洁维护要定期对高频电火花穿孔机进行清洁，去除设备上的灰尘、油污等杂质，并检查各个部件的连接情况。
同时，要定期更换或加注润滑油，并进行液压和气路的维护。
2. 检查维修为了保证设备的稳定性和使用寿命，我们还需定期进行检查和维修。
具体操作如下：1.对各种传感器进行校准和检查，确保其正常工作；2.检查交流电源、控制系统、冷却水管路等系统的接触或接线器；3.定期检查机器上的高压线，确保其无损坏。
高速电火花穿孔机操作流程
高速电火花穿孔机操作流程一、操作规程：1、打开床身电气柜左侧面的空气开关，将脉冲电源参数选择开关旋转至参数表中推荐的适当位置。
2、按一下操作面板上“主轴”按钮，指示灯亮，主轴电机通电，旋转头上行：3、按一下“对刀”按钮，旋转头下行。
注意让电极轻轻穿出导向器，也可以在装夹电极时，手动轻轻穿出导向器。
4、当电极与工件接触时，主轴处于对刀状态，有微小电火花。
再按对刀按钮，指示灯灭，主轴上行，再按一下“主轴”按钮，指示灯灭，主轴停止运动。
5、按一下“水泵”按钮，指示灯亮，水泵开始工作，此时工具电极内有工作液喷出。
6、按一下脉冲电源按钮，指示灯亮，工具电极与工件之间带电。
7、如需要电极旋转，可按一下旋转头按钮，指示灯亮，工具即旋转。
8、打开前三只加工电流选择开关，即将开关拨至“1”，电流选择开关根据电极直径选择开几只。
9、按一下“主轴”按钮，指示灯亮，主轴即伺服进给，当工具电极与工件接触，即加工开始。
正常工作状态：工作液呈黑色，均匀上浮，同时发出“咝咝”的声音，电流表指示在10A左右，电压表约指示在30V左右，且稳定不大摆动，水泵压力稳定，主轴不出现大距离回退。
待工件被加工到深度或打穿即可关闭加工电源，关闭工作液泵，这是主轴有自动回退，当电极回退离开工作后，应再按一下“主轴”按钮，指示灯灭。
主轴停止运动。
二、注意事项：1、严禁使用不纯净工作液。
2、严禁在水泵泵体油箱缺油状态使用。
3、水泵压力不允许超过9Mpa。
4、严禁脱水状态下工作。
5、严禁使用酒精、汽油、盐酸等易燃、易腐蚀液体作清洗液。
6、丝杆要一个星期或二个星期加机油一次，特别是C轴丝杆，即旋转头升降丝杆的加机油。
7、水泵过滤器要定期清洗，根据水质，在一个星期到一个月。
8、旋转夹头，导向器等要放在柴油里浸泡，使之润滑清洗。
温州市爱氏光学实业有限公司。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DF703F-2系列高速电火花穿孔机操作流程
穿孔机也叫电火花穿孔机、打孔机、小孔机、细孔放电机，其工作原理是利用连续上下垂直运动动的细金属铜管（称为电极丝）作电极，对工件进行脉冲火花放电蚀除金属成型。
下面我们来讲一下DF703F-2系统高带电火花穿孔机的操作流程;
一、面板控制系统使用事项：
1、面板控制开关
面板控制开关为轻触开关，按一下为开，再按一下为关。
从左到右依次为--总停，水泵，
电源，对刀，主轴，旋转。
2、脉冲参数
对于普通材料，如Cr12,H13，不锈钢，等钢材，在使用时脉冲参数一般在第3、第4或第
5档。
3、功率开关
功率开关一般根据电极去选择，功率开关从左到右依次为第1个，第2个，第3个功率开
关为1个功率管子，第4个，第5个功率开关为2个功率管了。
4、工作电压
工作正常时空载电压为95～98V，工作电压为25～30V较好，这是对于普通材料而言。
如
材料导电性能差，工作电压要高些。
5、间隙信号
顺时针主轴下降快，逆时针主轴上升快。
穿孔工作时主要调节主轴伺服进给，使伺服进
给稳定，电流稳定不大摆动，在电压表上可以反映为电压高低。
二、准备：
1、检查电源面板的操作系统是否正常。
2、将面板上的所有旋钮，开关全部设置在0上。
3、将面板上的所有按钮全部放开。
4、利用随机附件装夹工作，将加工电源的正极与工件连接。
5、确定加工孔径并选择相应电极，再选择相应的弹簧夹头、密封圈，然后将电极装在旋头上
夹紧，注意夹紧力要适中。
6、选择与电极相适应的导向器，并装在导向架中，然后将电极穿过导向器并紧固。
7、摇动主轴头上下手轮，使导向器与工件之间距离为3～5mm，摇动工作台手轮使电极达指
定位置。
8、按加工参数推荐表选择好加工电参数。
9、垫铁与接头连线及工件接触面之间的导电性能是否良好。
三、操作步骤：
打开床身电气柜左侧面的空气开关，将脉冲电源参数选择开关旋转至参数表中推荐的适当位置。
按一下操作面板上“主轴”按钮，指示灯亮，主轴电机通电，旋转头上行：按一下“对刀”
按钮，旋转头下行。
注意让电极轻轻穿出导向器，也可以在装夹电极时，手动轻轻穿出导向器。
当电极与工件接触时，主轴处于对刀状态，有微小电火花。
再按对刀按钮，指示灯灭，主轴上行，再按一下“主轴”按钮，指示灯灭，主轴停止运动。
按一下“水泵”按钮，指示灯亮，水泵开始工作，此时工具电极内有工作液喷出。
按一下脉冲电源按钮，指示灯亮，工具电极与工件之间带电。
如需要电极旋转，可按一下旋转头按钮，指示灯亮，工具即旋转。
打开前三只加工电流选择开关，即将开关拨至“1”，电流选择开关根据电极直径选择开几只。
按一下“主轴”按钮，指示灯亮，主轴即伺服进给，当工具电极与工件接触，即加工开始。
正常工作状态：
工作液呈黑色，均匀上浮，同时发出“咝咝”的声音，电流表指示在10A左右，电压表约指示在30V左右，且稳定不大摆动，水泵压力稳定，主轴不出现大距离回退。
待工件被加工到深度或打穿即可关闭加工电源，关闭工作液泵，这是主轴有自动回退，当电极回退离开工作后，应再按一下“主轴”按钮，指示灯灭。
主轴停止运动。
四、加工参数推荐表：
0.3---开一个功率管子它的电流为2～3A
0.5---开二个功率管子它的电流为5～7A
0.8---开二至三个功率管子它的电流为7～9A
1.0---开三至四个功率管子它的电流为9～12A
五、注意事项：
1、严禁使用不纯净工作液。
2、严禁在水泵泵体油箱缺油状态使用。
3、水泵压力不允许超过9Mpa。
4、严禁脱水状态下工作。
5、严禁使用酒精、汽油、盐酸等易燃、易腐蚀液体作清洗液。
6、丝杆要一个星期或二个星期加机油一次，特别是C轴丝杆，即旋转头升降丝杆的加机油。
7、水泵过滤器要定期清洗，根据水质，在一个星期到一个月。
8、旋转夹头，导向器等要放在柴油里浸泡，使之润滑清洗。
