锤片式粉碎机工作原理
锤片式粉碎机工作原理
锤片式粉碎机是一种常见的粉碎设备，其工作原理如下：
1. 物料进料：物料通过给料装置进入锤片式粉碎机的破碎腔。
2. 锤片碰撞：由电动机带动转子高速旋转，锤片固定在转子上。
物料在离心力的作用下被投射到旋转锤片上，与锤片碰撞。
3. 碰撞破碎：物料碰撞锤片后反弹，再次被投射到破碎腔中，与破碎材料碰撞，发生多次反复碰撞和破碎。
4. 物料出料：破碎后的物料经过筛网筛分，达到所需的颗粒度后，从出料口排出。
锤片式粉碎机的工作原理是以高速旋转的锤片和物料之间的碰撞和破碎为主要方式，通过高速旋转的转子和筛网等部件对物料进行粉碎和筛分，实现物料的破碎、粉碎和分级。
锤片式粉碎机设计说明书(可编辑修改word版)
锤片式粉碎机设计摘要饲料的粉碎在生产过程中是非常重要的一个程序。
本次设计的锤片式粉碎机就是当前粉碎机中最为广泛的一种，它的原理是利用高速旋转的锤片来击碎饲料，低速的物料在首次与高速的锤片发生剧烈的撞击后，被撞击拉入加速区，在此颗粒速度能在很短的时间内被提高到接近锤片的末端线速度，并随着锤片一起作圆周运动，而在全速区逐渐形成物料环流层，同时物料也得到进一步的粉碎。
它不但有通用性广、效率高、粉碎质量好的优点，而且还有操作维修方便、动力消耗低等优点。
本次的设计对粉碎机的每个零件都做了很详细地计算，比如锤片的安装、主轴的计算及筛片的选择和计算。
力求设计的粉碎机有便于拆卸、操作简便、度产量高等优点。
我想对今后的先进锤片式粉碎机的设计以及推广、进一步理论研究起到了一定的作用。
关键词：粉碎、饲料、锤片式粉碎机Hammer type crusher designABSTRACT：The shattering of the feed in the process of production is very important for a program. The design of hammer type crusher is one of the most widely in current pulverization and its principle is to use the high speed rotating hammer to break feed, the low speed of materials for the first time in high-speed hammer of the intense collision occurs after being hit into acceleration area, the particle velocity can be improve in a very short period of time to close to the end of the hammer of linear velocity, and makes circular movement, together with the hammer and area gradually formed material circulation layer at full speed, also further crushing material. It not only has wide generality, good quality, high efficiency, advantages, and convenient operation and maintenance, and low power consumption.Key words: grinding, feed, hammer mill目录前言 (5)第 1 章绪论 (6)1.1粉碎的概述 (6)1.2粉碎的目的 (6)1.3粉碎的方法 (6)1.4对饲料粉碎机的要求 (7)1.5对饲料粉碎机工作性能的评价 (7)1.6粉碎机的类型 (8)第 2 章设计原理 (9)2.1粉碎机理 (9)2.2设计原理 (9)第 3 章锤片式粉碎机的设计计算 (10)3.1主要技术参数的确定 (11)3.1.1锤片末端线速度 V (11)3.1.2转子工作直径和粉碎室宽度 (11)3.1.3转子工作直径D (11)3.1.4粉碎室宽度 B (12)3.1.5转子转速 n 的确定 (12)3.1.6生产率 Q 的确定 (12)3.1.7配套功率 N (13)3.2电动机的选择 (13)3.3锤片的安装 (14)3.3.1锤片的形状及结构尺寸 (14)3.3.2锤片的材料 (15)3.3.3锤片的安装排列 (15)3.4筛片的设计 (16)3.5主轴的设计 (18)3.5.1选择轴的材料 (18)word 格式文档3.5.2轴的转速 (18)3.5.3轴的输入功率 (18)3.5.4轴转矩 (18)3.5.5轴直径的确定 (19)3.5.6轴的设计原则 (19)第 4 章主要零件校核 (19)4.1轴的结构设计 (20)4.2轴的受力图 (20)第 5 章粉碎机的安装与维护 (22)5.1粉碎机的安装要求 (23)5.2粉碎机的维修保养 (23)5.3粉碎机常见故障的原因与排除方法 (23)结论 (25)谢辞 (26)参考文献 (27)附录 (28)前言目前，我国还是一个农业国，农作物秸秆也是相当的多，过去人们多秸秆的利用还没有引起足够的重视，要么就地焚烧，要么就是丢掉任其发展。
机械粉碎设备的工作原理
机械粉碎设备的工作原理机械粉碎设备是一种常见的工业设备，用于将固体物质粉碎成小颗粒或粉末。
它在化工、建筑材料、冶金、能源等领域有着广泛的应用。
本文将介绍机械粉碎设备的工作原理。
一、背景介绍在工业生产和研究实验中，有时需要将大块的原料或物品破碎成更小的颗粒或粉末，以便于后续的处理和利用。
传统的破碎方法包括手工、锄木等，但效率低且不适用于大规模生产。
因此，人们研制出了机械粉碎设备，以提高生产效率。
二、机械粉碎设备的分类机械粉碎设备按照原理和结构的不同可以分为多种类型，常见的包括锤式破碎机、颚式破碎机、圆锥破碎机等。
不同的设备适用于不同的物料和粉碎要求。
三、锤式破碎机的工作原理锤式破碎机将物料置于一个旋转的锤头下方，锤头上安装有锤片，物料通过重力自上而下掉落，被锤片打击和抛向装置壁，从而达到破碎的目的。
锤式破碎机适用于较硬的物料，如石灰石、煤炭等。
四、颚式破碎机的工作原理颚式破碎机由固定颚板和移动颚板组成。
物料被放置在颚板之间，通过颚板的周期性运动实现破碎。
颚式破碎机适用于中等硬度的物料，如矿石、石英石等。
五、圆锥破碎机的工作原理圆锥破碎机通过偏心套筒的旋转运动，使破碎锥体在固定锥体的内壁上滚动和破碎物料。
圆锥破碎机适用于较硬的物料，如砂石、矿石等。
六、机械粉碎设备的优势和应用机械粉碎设备具有工作效率高、粉碎效果好、操作简便等优点。
它被广泛应用于建筑材料生产、矿山开采、冶金等行业。
例如，在建筑材料生产过程中，机械粉碎设备可以将石头、矿石等原料破碎成适合生产的粒度，从而提高生产效率和产品质量。
七、机械粉碎设备的维护和安全注意事项为了保证机械粉碎设备的正常工作和延长使用寿命，需要进行定期的维护保养。
维护措施包括润滑系统的检查和维护、易损零部件的更换等。
在使用机械粉碎设备时，也要注意安全事项，如戴好防护设备、遵守操作规程等。
八、结论机械粉碎设备是现代工业生产中不可或缺的重要设备，它通过力的作用将物料粉碎，广泛应用于各个行业。
机械粉碎饲料的原理
机械粉碎饲料的原理
机械粉碎饲料的原理是利用高速旋转的齿爪或锤片将饲料击碎成较小的颗粒。
饲料被送入粉碎机的进料口，经过粉碎机内部的齿爪或锤片的打击和剪切作用，逐渐被粉碎成所需的粒度。
在这个过程中，饲料的表面积增加，有助于提高其消化利用率和动物的生产性能。
不同类型的粉碎机有着不同的工作原理。
例如，齿爪式饲料粉碎机的齿爪高速旋转，将饲料击碎成较小的颗粒。
而锤片式饲料粉碎机则是利用锤片的打击和剪切作用将饲料粉碎。
粉碎机的工作原理可以通过以下几个步骤来描述：
1. 饲料被送入粉碎机的进料口，并被输送到粉碎室内部。
2. 粉碎室内部的齿爪或锤片高速旋转，将饲料击碎成较小的颗粒。
3. 粉碎后的饲料颗粒通过筛网被分离出来，形成所需的粒度。
4. 剩余的饲料颗粒会继续在粉碎室内部旋转，并被再次击碎，直到达到所需的粒度。
总的来说，机械粉碎饲料的原理是利用高速旋转的齿爪或锤片将饲料击碎成较小的颗粒，以增加饲料的表面积和调整粒度，提高其消化利用率和动物的生产性能。

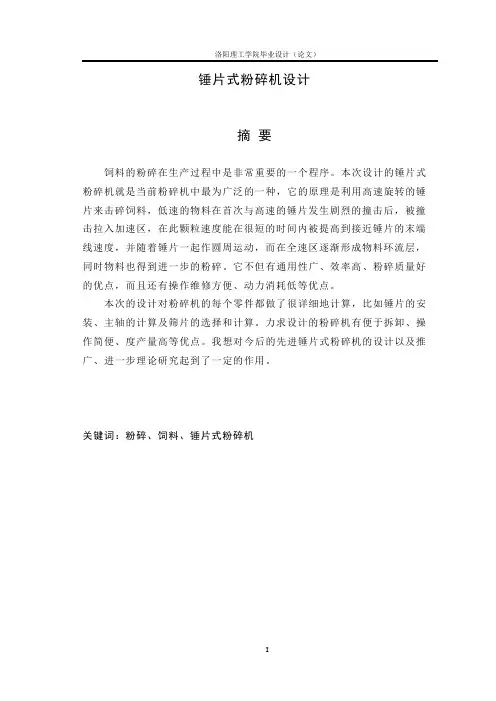

锤片式粉碎机设计解析
锤片式粉碎机设计摘要饲料的粉碎在生产过程中是非常重要的一个程序。
本次设计的锤片式粉碎机就是当前粉碎机中最为广泛的一种，它的原理是利用高速旋转的锤片来击碎饲料，低速的物料在首次与高速的锤片发生剧烈的撞击后，被撞击拉入加速区，在此颗粒速度能在很短的时间内被提高到接近锤片的末端线速度，并随着锤片一起作圆周运动，而在全速区逐渐形成物料环流层，同时物料也得到进一步的粉碎。
它不但有通用性广、效率高、粉碎质量好的优点，而且还有操作维修方便、动力消耗低等优点。
本次的设计对粉碎机的每个零件都做了很详细地计算，比如锤片的安装、主轴的计算及筛片的选择和计算。
力求设计的粉碎机有便于拆卸、操作简便、度产量高等优点。
我想对今后的先进锤片式粉碎机的设计以及推广、进一步理论研究起到了一定的作用。
关键词：粉碎、饲料、锤片式粉碎机Hammer type crusher designABSTRACT：The shattering of the feed in the process of production is very important for a program. The design of hammer type crusher is one of the most widely in current pulverization and its principle is to use the high speed rotating hammer to break feed, the low speed of materials for the first time in high-speed hammer of the intense collision occurs after being hit into acceleration area, the particle velocity can be improve in a very short period of time to close to the end of the hammer of linear velocity, and makes circular movement, together with the hammer and area gradually formed material circulation layer at full speed, also further crushing material. It not only has wide generality, good quality, high efficiency, advantages, and convenient operation and maintenance, and low power consumption.Key words: grinding, feed, hammer mill目录前言 (5)第1章绪论 (6)1.1 粉碎的概述 (6)1.2 粉碎的目的 (6)1.3 粉碎的方法 (6)1.4 对饲料粉碎机的要求 (7)1.5 对饲料粉碎机工作性能的评价 (7)1.6 粉碎机的类型 (8)第2章设计原理 (9)2.1 粉碎机理 (9)2.2 设计原理 (9)第3章锤片式粉碎机的设计计算 (11)3.1 主要技术参数的确定 (11)3.1.1锤片末端线速度V (11)3.1.2 转子工作直径和粉碎室宽度 (11)3.1.3 转子工作直径D (11)3.1.4粉碎室宽度B (12)3.1.5 转子转速n的确定 (12)3.1.6 生产率Q的确定 (13)3.1.7 配套功率N (13)3.2 电动机的选择 (13)3.3 锤片的安装 (14)3.3.1 锤片的形状及结构尺寸 (14)3.3.2 锤片的材料 (15)3.3.3 锤片的安装排列 (15)3.4 筛片的设计 (16)3.5 主轴的设计 (18)3.5.1 选择轴的材料 (18)3.5.2 轴的转速 (18)3.5.3 轴的输入功率 (18)3.5.4 轴转矩 (19)3.5.5 轴直径的确定 (19)3.5.6 轴的设计原则 (19)第4章主要零件校核 (20)4.1 轴的结构设计 (20)4.2 轴的受力图 (20)第5章粉碎机的安装与维护 (23)5.1 粉碎机的安装要求 (23)5.2 粉碎机的维修保养 (23)5.3 粉碎机常见故障的原因与排除方法 (23)结论 (25)谢辞 (26)参考文献 (27)附录 (28)前言目前，我国还是一个农业国，农作物秸秆也是相当的多，过去人们多秸秆的利用还没有引起足够的重视，要么就地焚烧，要么就是丢掉任其发展。
锤片式粉碎机
锤片式粉碎机（一）锤片式粉碎机的种类按粉碎机的进料方向，锤片式粉碎机有径向（顶部）进料式、切向进料式和轴向进料式三种。
按筛板的形式分类有：有筛式、无筛式。
按粉碎室的形状分类有：环形粉碎室和水滴形粉碎室粉碎机。
在饲料厂中应用最为广泛的是顶部进料的锤片式粉碎机。
（二）一般构造和工作过程1、一般构造锤片式粉碎机一般由供料装置、机体、转子、齿板、筛片（板）、排料装置以及控制系统等部分组成。
a .进料口进料口的作用是使物料能均衡地进入粉碎机。
按进料方向可分为切向、径向和轴向进料式。
切向进料式锤片式粉碎机多用半圆形底筛，通常小型粉碎机中采用较多。
轴向进料可在最大范围内安装筛板，有利于及时地排出粉碎的细物料。
径向进料式锤片粉碎机，适合于加工谷物、饼粕或其它颗粒不很大的原料以及产量较大的粉碎机。
进料挡板可以调节进料方向，转子可作正反向旋转，这样，锤片一个角磨损后，将转子反转不必调换锤片，就可以用锤片的另一个边角锤击物料，减少更换锤片的次数。
b.转子转子是锤片粉碎机的主要工作部件，包括锤片、销轴、锤片架及中心轴等等。
锤片通过销轴连接在锤片架上，锤片架由主轴带动高速旋转，进而使锤片获得很高的线速度，在锤片的高速撞击下物料被粉碎。
c.筛片筛片包在转子外面，所包围的空间称为粉碎室，物料在粉碎室内被锤片击碎后，细的粒子通过筛孔排出，故筛片主要起着控制粉碎粒度的作用。
同时筛片在粉碎期间也对物料起搓擦、剪切作用。
筛片所包围的粉碎室部分所对应的圆心角，称为包角，包角是筛片的主要参数之一。
筛片属易损部件。
d.机体粉碎机的机体的作用主要是支撑固定工作部件、保证物料顺利进入粉碎室，在机体的内腔装有筛片，同时将被粉碎且能穿过筛孔的物料收集，使之从下部排料口顺利排出。
2、工作过程粉碎机的工作机理比较复杂，也有许多研究。
现仅介绍大家公认的顶部进料式锤片式粉碎机的工作机理。
原料由粉碎机顶部靠重力自流进料方式落入粉碎机进料口，下落速度约1.64～3.28m/s，原料在转子的上方受到锤片的第一次打击，在初始破碎区，由于原料与锤片端部的速度差异极大，物料流的大部分被粉碎或破裂。
干法粉碎机械
4、功率消耗 一般也采用经验公式估算：
（四）锤式粉碎机的使用与维护
（1）锤式粉碎机工作时，应先起动机器，再投入物料。切忌在满负荷时起 动。 （2）进入锤式粉碎机的物料，应通过电磁离析器去除金属杂质，以免损坏 机件。 （3）要根据产品的粒度选择筛板，筛板与锤片之间的间隙要根据物料性质 加以调整。我国设计的粉碎机推荐锤筛间隙为：谷物4-8mm, 通用型12mm。 （4）筛板和锤片工作时会因强大冲击力及磨损而损坏，要经常检查，随时 更换。筛板的寿命不应以筛面破损为准，应视筛孔边缘的磨损程度而定。 （5）锤式粉碎机对湿度大的物料粉碎效果较差，故进入机器的物料湿度不 要大于15%。 （6）停机前，应先停止进料，待机内物料基本排空后再停机。
特点：气流粉碎机可对热敏性物料进行超微粉碎，并且可以实现无菌操作、 卫生条件好。
（2）振动磨
原理：振动磨工作时，筒体内装填着粒度较小的被粉 碎物料和球状或圆柱状的研磨体。研磨容器装在振动 机架上，作高频振动，利用筒体内的研磨体对物料的 高频撞击和研磨将物料粉碎至超细。 振动磨粉碎效率高、适应性强，可用于任何物料的超 细磨，干磨、湿磨均可。
三、其他粉碎机简介
在食品工业生产中，对固态物料进行粉碎的设备还有气流粉 碎机、振动磨、冷冻粉碎机等。
（1）气流粉碎机
原理：利用空气、蒸汽或者其他气体通过一定压力的喷嘴喷射产生高速的 湍流和能量转换流，物料颗粒在这种高能气流作用下悬浮输送，相互发生 剧烈的冲击、碰撞和摩擦，加上高速喷射气流对颗粒的剪切冲击作用，使 得物料颗粒间得到充分的研磨而粉碎成细小粒子。
（4）粉碎过程稳定，便于控制。
粉碎的工作原理
粉碎的工作原理
粉碎机的工作原理是通过将物体放入粉碎机内部，使其受到高速旋转的刀片或锤头的冲击、剪切和摩擦力，从而将物体分解成小块或细粉。
具体来说，粉碎机通常由进料口、破碎室和出料口组成。
当物体通过进料口进入破碎室时，刀片或锤头开始高速旋转。
这些刀片或锤头以极高的速度撞击物体，并以剪切和摩擦力将其破碎。
在这个过程中，物体会因为受到冲击力而断裂成较小的块状物。
随着刀片或锤头的不断旋转和撞击，物体将被进一步破碎。
最终，经过破碎的物体会通过出料口排出。
不同类型的粉碎机可能还会配备筛网或风选装置，以使得粉碎后的物体达到所需的粒度。
总而言之，粉碎机通过刀片或锤头的高速旋转和撞击作用，将物体分解成小块或细粉，实现粉碎的目的。
粉碎机的原理
粉碎机的原理
粉碎机是一种常见的机械设备，用于将物料粉碎成所需的颗粒大小。
它在许多
行业中都有着广泛的应用，如化工、冶金、建筑材料、矿山等。
粉碎机的原理主要是通过外力对物料进行压碎、剪切和研磨，使其达到所需的颗粒度。
下面将详细介绍粉碎机的原理。
首先，粉碎机的工作原理是利用高速旋转的刀片或锤头对物料进行冲击和剪切。
当物料进入粉碎机内部后，被刀片或锤头击打，从而产生剪切力和冲击力，使物料受到破碎。
同时，物料在粉碎机内部还会受到撞击和磨擦的作用，使其逐渐变小，最终达到所需的颗粒度。
其次，粉碎机的原理还涉及到物料的压碎和研磨过程。
在粉碎机内部，物料会
受到辊子或壁板的挤压和研磨，从而使其逐渐变小。
同时，粉碎机内部还会产生磨擦热，使物料受到热力影响，有利于破碎。
这些压碎和研磨的过程都是粉碎机实现粉碎的重要原理。
最后，粉碎机的原理还包括物料在粉碎机内部的流动和分布。
在粉碎机内部，
物料会受到气流和离心力的影响，使其在内部形成旋涡状流动，从而有利于破碎。
同时，粉碎机内部还会通过筛网或分级装置对物料进行筛分和分级，使其达到所需的颗粒度。
总的来说，粉碎机的原理是通过外力对物料进行压碎、剪切和研磨，使其达到
所需的颗粒大小。
这涉及到物料在粉碎机内部受到的多种力的作用，包括冲击、剪切、压碎、研磨、流动和分布等。
只有充分理解和掌握粉碎机的原理，才能更好地使用和维护粉碎机，确保其正常运行和高效工作。
粉碎机工作原理
粉碎机工作原理
粉碎机是一种机械设备，一般由主机、进料系统、排料系统、传动系统和控制系统组成。
其工作原理是通过高速旋转的刀片或锤头将物料进行碾磨和破碎，从而达到将物料变小的目的。
当物料通过进料系统进入粉碎机时，传动系统将主机的刀片或锤头高速旋转起来。
物料在转动的刀片或锤头的作用下，受到撞击、碾磨和压力的作用，逐渐破碎变小。
在粉碎的过程中，刀片或锤头的高速旋转将物料撞击到粉碎腔壁上，这会使物料的颗粒之间发生碰撞和磨擦，从而破碎物料。
同时，粉碎腔壁上的刀片或锤头不断地与物料接触，将物料进一步压碎和破碎。
经过连续的撞击、碾磨和压力作用，物料逐渐变小，最终达到所需的粉碎度。
粉碎后的物料通过排料系统排出粉碎机。
控制系统可以根据需要调节粉碎机的转速和进料量，以实现对物料粉碎过程的控制。
总的来说，粉碎机通过刀片或锤头的高速旋转，对物料进行撞击、碾磨和压碎，从而实现物料的粉碎和破碎。
粉碎机广泛应用于矿山、冶金、化工、建材等行业，对于将块状物料变成粉状物料具有重要的作用。
粉碎基本原理和方法
粉碎基本原理和方法1、粉碎基本原理从粉碎定义可知，饲料粉碎是利用粉碎工具（锤片粉碎机的锤片、筛片、齿板，辊式粉碎机的压辊，球磨机的钢球等）对物料施力，当其作用超过物料颗粒之间的内聚力（结合力）时而破碎的过程。
随着粉碎过程的进行，物料的比表面积不断地增加，固体饲料破裂成小块或细粉数随之增多。
这种过程一般只是几何形状的变化。
2、粉碎方法根据对物料施力情况不同，粉碎可分为击碎、磨碎、磨碎和锯切碎等四种方法（图1-1）。
图1-1 物料的粉碎方法a. 击碎b. 磨碎c. 压碎d.e. 锯切碎（一）击碎（图1-1a）击碎是利用安装在粉碎室内的工作部件（如锤片、冲击锤、磨块、齿爪或销柱等）高速运转，对物料实施打击碰撞，依靠工作部件对物料的冲击力使物料颗粒碎裂的方法，它是一种无支承粉碎方式，其优点是适用性好，生产率较高，可以达到较细的产品粒度，且产品粒度相对比较均匀；缺点是工作部件的速度要求较高，能量浪费较大。
锤片粉碎机、爪式粉碎机就是利用这种方法工作的。
（二）磨碎（图1-1b）磨碎是利用两个刻有齿槽的坚硬磨盘表面对物料进行切削和摩擦而使物料破碎的方法。
这种主法主要是靠磨盘的正压力和两个磨盘相对运动的摩擦力作用于物料颗粒而达到破碎的。
此法适用于加工干燥且不含油的物料，它可根据需要将物料颗粒磨成各种粒度的产品，但含粉末较多，产品温升也较高。
利用这种方法进行工作的有钢磨和石磨，不过后者很少用于工业生产。
钢磨的制造成本低，工作时所需动力较小，单位能耗的产量大，但加工的成品中含铁量偏高。
这种方法目前在配合饲料加工中应用很少。
（三）压碎（图1-1c）压碎是利用两个表面光滑的压辊以相同的转速相对转动，对夹在两压辊之间的物料颗粒进行挤压而使其破碎的方法。
这种方法依靠的主要是两压辊对特料颗粒的正压力和摩擦力，它不能充分粉碎物料，在配合饲料加工中应用较少，主要用于饲料的压片，如压扁燕麦作马的饲料。
（四）锯切碎（图1-1d、e）锯切碎是利用两个表面有锐利齿的压辊以不同的转速（υ1＜υ2）相对转动，对物料颗粒进行锯切而使其破裂的方法，它特别适用于粉碎谷物饲料，它可以获得各种不同粒度的成品，而且粉末量也较少，但它不适于加工含油饲料或含水量大于18%的饲料。
