直流充电机充电操作流程

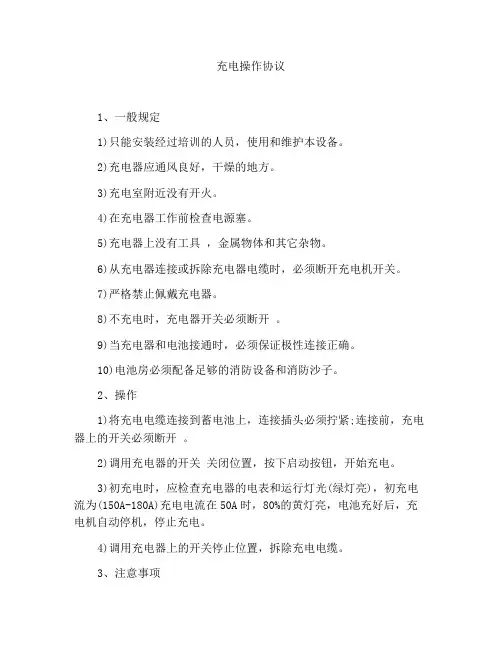

充电机操作规程
充电操作协议
1、一般规定
1)只能安装经过培训的人员，使用和维护本设备。
2)充电器应通风良好，干燥的地方。
3)充电室附近没有开火。
4)在充电器工作前检查电源塞。
5)充电器上没有工具，金属物体和其它杂物。
6)从充电器连接或拆除充电器电缆时，必须断开充电机开关。
7)严格禁止佩戴充电器。
8)不充电时，充电器开关必须断开。
9)当充电器和电池接通时，必须保证极性连接正确。
10)电池房必须配备足够的消防设备和消防沙子。
2、操作
1)将充电电缆连接到蓄电池上，连接插头必须拧紧;连接前，充电器上的开关必须断开。
2)调用充电器的开关关闭位置，按下启动按钮，开始充电。
3)初充电时，应检查充电器的电表和运行灯光(绿灯亮)，初充电流为(150A-180A)充电电流在50A时，80%的黄灯亮，电池充好后，充电机自动停机，停止充电。
4)调用充电器上的开关停止位置，拆除充电电缆。
3、注意事项
1)充电器必须关闭，严禁带电检修。
2)在充电前,必须检查充电器和充电电缆塞是否完整，连接是否牢靠。
3)充电时,观察仪表是否正常。
4)拆卸充电器必须确认充电器不起作用。
5)严格禁止连接或拆除有电电缆。

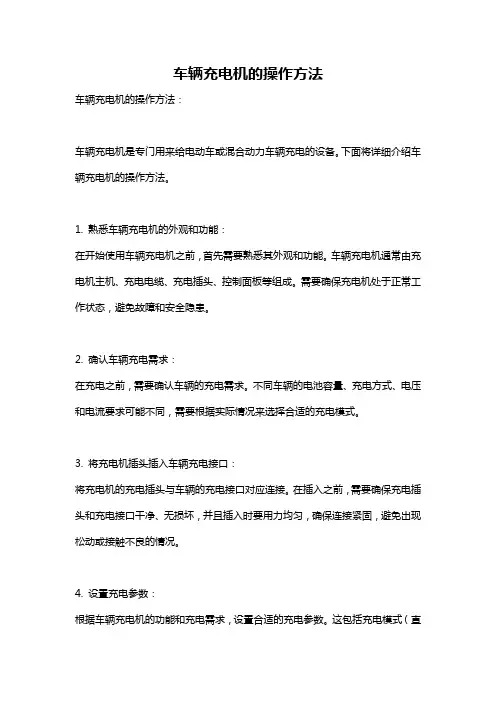

车辆充电机的操作方法
车辆充电机的操作方法车辆充电机的操作方法：车辆充电机是专门用来给电动车或混合动力车辆充电的设备。
下面将详细介绍车辆充电机的操作方法。
1. 熟悉车辆充电机的外观和功能：在开始使用车辆充电机之前，首先需要熟悉其外观和功能。
车辆充电机通常由充电机主机、充电电缆、充电插头、控制面板等组成。
需要确保充电机处于正常工作状态，避免故障和安全隐患。
2. 确认车辆充电需求：在充电之前，需要确认车辆的充电需求。
不同车辆的电池容量、充电方式、电压和电流要求可能不同，需要根据实际情况来选择合适的充电模式。
3. 将充电机插头插入车辆充电接口：将充电机的充电插头与车辆的充电接口对应连接。
在插入之前，需要确保充电插头和充电接口干净、无损坏，并且插入时要用力均匀，确保连接紧固，避免出现松动或接触不良的情况。
4. 设置充电参数：根据车辆充电机的功能和充电需求，设置合适的充电参数。
这包括充电模式（直流快充或交流慢充）、电压、电流和充电时长等。
一般情况下，车辆充电机会提供不同的充电模式和参数选项供用户选择。
5. 启动车辆充电机：确认充电参数设置正确后，可以按下充电机的启动按钮，开始充电过程。
同时，充电机的控制面板上会显示出充电状态和充电进度。
在充电过程中，要定期观察充电状态，确保充电过程正常进行。
6. 安全使用车辆充电机：在使用车辆充电机时，要注意安全问题。
首先，要确保充电机连接和操作正确，插头和充电接口之间的连接良好。
其次，要防止充电机暴露在雨水和湿润环境中，避免电器短路和损坏。
最后，在充电过程中，要保持警惕，防止充电线缠绕，触摸电器元件和暴露在高压电下。
7. 充电完成：当车辆的电池容量达到预设值或充电时间结束后，充电机会自动停止充电。
此时，可以关闭充电机的电源，并将充电插头从车辆的充电接口上拔出。
在拔出插头前，要先关闭充电机的电源，避免触电和其他不安全情况。
总结：通过以上的步骤，可以正确使用车辆充电机进行充电操作。
在使用过程中，要熟悉充电机的外观和功能，确认车辆的充电需求，正确插入充电插头，设置合适的充电参数，启动充电机，注意安全使用，等充电完成后再将插头拔出。
直流充电桩充电流程详解
直流充电桩充电流程详解上一篇文章我们介绍了交、直流充电桩的区别，这篇文件中我们就详细介绍一下，直流充电桩是如何充电的。
在讲述直流充电桩的充电流程前，我们有必要回顾一下上一篇文章的内容，直流充电线路组成。
图1 直流充电示意图如上图，直流充电桩输出由9根线组成，分别是：●直流电源线路：DC+、DC-；●设备地线：PE；●充电通信线路：S+、S-；●充电连接确认线路：CC1、CC2；●低压辅助电源线路：A+、A-。
直流充电桩就是通过这9根线给电动汽车进行充电，其具体的充电模型如下：图2 直流充电模型我们可以看到左边是非车载充电机（即直流充电桩），右边是电动汽车，二者通过车辆插座相连。
图6中的S开关是一个常闭开关，与直流充电枪头上的按键（即机械锁）相关联，当我们按下充电枪头上的按键，S开关即打开。
而图6中的U1、U2是一个12V上拉电压，R1~R5是阻值约1000欧的电阻，R1、R2、R3在充电枪上，R4、R5在车辆插座上。
图3 直流充电模型车辆接口连接确认阶段：当我们按下枪头按键，插入车辆插座，再放开枪头按键。
充电桩的检测点1将检测到12V-6V-4V 的电平变化。
一旦检测到4V 、充电桩将判断充电枪插入成功，车辆接口完全连接，并将充电枪中的电子锁进行锁定，防止枪头脱落。
直流充电桩自检阶段：在车辆接口完全连接后，充电桩将闭合K3、K4，使低压辅助供电回路导通，为电动汽车控制装置供电（有的车辆不需要供电）（车辆得到供电后，将根据监测点2的电压判断车辆接口是否连接，若电压值为6V ，则车辆装置开始周期发送通信握手报文），接着闭合K1、K2，进行绝缘检测，所谓绝缘检测，即检测DC 线路的绝缘性能，保证后续充电过程的安全性。
绝缘检测结束后，将投入泄放回路泄放能量，并断开K1、K2，同时开始周期发送通信握手报文。
1.闭合K3、K4，提供低压辅助电源2.若检测点2电压为6V 发送通信握手报文3.闭合K1、K2，做绝缘检测、结束后泄放、断开4.发送通信握手报文图4 充电桩自检阶段示意图充电准备就绪阶段：接下来，就是电动汽车与直流充电桩相互配置的阶段，车辆控制K5、K6闭合，使充电回路导通，充电桩检测到车辆端电池电压正常（电压与通信报文描述地电池电压误差≤±5%，且在充电桩输出最大、最小电压的范围内）后闭合K1、K2，那么直流充电线路导通，电动汽车就准备开始充电了。
一体式直流充电桩用户手册说明书
广东爱普拉新能源技术股份有限公司一体式直流充电桩30KW(7.5KW模块)用户手册一体式直流充电桩用户手册版本：V1.1日期：2016-08-24广东爱普拉新能源技术股份有限公司版权所有，保留一切权利。
在没有得到本公司书面许可时，任何单位和个人不得擅自摘抄、复制本书（软件等）的一部分或全部，不得以任何形式（包括资料和出版物）进行传播。
内容如有改动，恕不另行通知。
出版说明内容介绍为指导相关电源设备生产厂利用我公司的相关产品设计生产电源系统，特编制本技术指导书。
本书详细地描述了汽车充电系统户外一体机的外观、功能和参数指标、接口定义和操作说明等内容。
读者对象本书适合于电源合作生产厂家、电源用户、电源维护工程师等。
本书的约定一、产品上标记在高压存在的地方粘贴此标记。
在机柜底框架保护接地端上加此标记牌。
二、手册中标记注意注意字句指可能造成本设备或其它设备损坏的状况或做法。
目录1产品型号说明 (3)2 产品简介 (3)2.1、概述 (3)2.2、产品组成 (3)2.3、正常使用条件 (3)2.4、产品特点 (4)2.5、产品外观尺寸及器件布置 (4)2.6、系统原理 (8)2.7、系统常用规格技术参数表： (9)3 安装接线与调试 (10)3.1、机柜安装与接线 (10)3.2、调试 (11)3.3、单双枪充电操作步骤详细说明 (11)3.4、故障排查 (18)3.5、急停操作 (18)4 运行与维护 (18)5 包装、运输及储存 (19)6 售后服务须知 (19)充电操作说明1、充电接入：将充电插头接入汽车充电接口，锁紧，进行下一步操作；2、开始充电：点击触摸屏，根据提示进行操作如刷卡→输入密码→选择充电方式→启动充电→充电开始→充电指示闪烁→自动退卡→取走充电卡，充电机按已选择的充电方式自动完成充电；3、充电方式选择：充电方式主要有自动充电和预约充电两种。
a）自动充电：选择自动充电，充电会立即启动，并且在充电完成之后自动停止；b）预约充电：用户可以预约启动充电的时间，时间到后自动开始充电；4、充电完成：充电完成后，充电指示灯停止闪烁并熄灭，提示充电已完成，用户根据提示进行刷卡，完成结算；5、充电结束：点击触摸屏，在充电状态界面下选择“结算”→充电机停止充电→根据提示刷充电卡→完成结算→拔下充电插头，放回原位，完成充电过程。
直流充电工安全操作规程正式版
直流充电工安全操作规程正式版一、前言二、充电工作场所的安全管理1.充电工作场所应具备良好的通风条件，保持空气流通，避免积聚可燃气体。
2.充电工作场所应保持整洁，杂物堆放应整齐有序，通道畅通不堵塞。
3.充电工作场所应设置相应的安全警示标志，明确禁止吸烟、明火和使用可燃物品。
4.充电工作场所应配备消防设备，应检查并确保灭火器、灭火器材可用状态。
5.充电工作场所应禁止非工作人员进入，减少外来干扰。
三、充电设备的安全管理1.充电设备应经过定期维护和检修，保证其正常运行和安全有效。
2.充电设备应设有可靠的温度、电流和电压保护装置，确保充电过程中不超过设定范围。
3.充电设备连接线路应采用耐高压、耐腐蚀的材料，进行定期检查，防止出现电气故障。
4.充电设备应采用可溶性断路器，当出现异常情况时能够及时切断充电电流。
5.需要进行直流充电的设备应符合相关安全标准，确保设备本身不会对充电过程产生任何危险。
四、充电工作的操作规程1.在进行充电之前，应先检查电源插头、连接线路和充电设备是否有损坏或异常情况。
2.充电过程中，应严禁拔插电源插头、触摸充电设备的导线或连接线。
3.充电过程中，应时刻留意电源插头、充电设备和充电设备周围是否有漏电现象，如发现应及时采取措施。
五、充电工作的应急措施1.充电工作中如发生人员触电事故，应立即切断电源，并采取紧急救援措施。
2.在火灾发生时，应立即启动消防设备进行扑救，并报警通知相关人员。
3.如发生充电设备故障或失效现象，应立即停止充电，并报告负责人或相关部门。
4.充电工作中如发现其他异常情况，应立即停止充电，并采取相应措施进行处理。
六、总结。

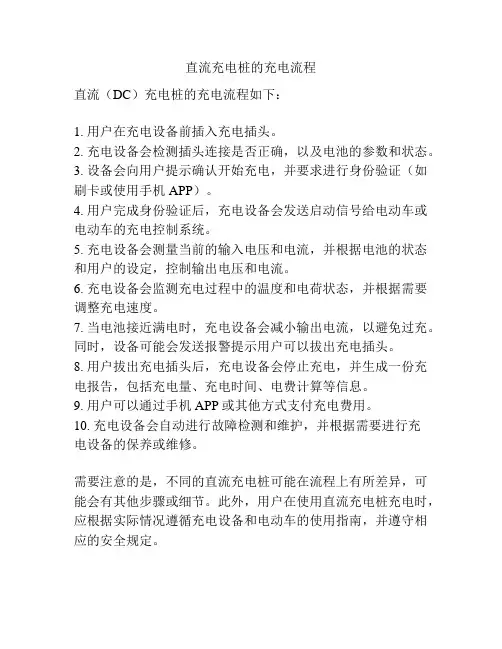

直流充电桩的充电流程
直流充电桩的充电流程
直流（DC）充电桩的充电流程如下：
1. 用户在充电设备前插入充电插头。
2. 充电设备会检测插头连接是否正确，以及电池的参数和状态。
3. 设备会向用户提示确认开始充电，并要求进行身份验证（如刷卡或使用手机APP）。
4. 用户完成身份验证后，充电设备会发送启动信号给电动车或电动车的充电控制系统。
5. 充电设备会测量当前的输入电压和电流，并根据电池的状态和用户的设定，控制输出电压和电流。
6. 充电设备会监测充电过程中的温度和电荷状态，并根据需要调整充电速度。
7. 当电池接近满电时，充电设备会减小输出电流，以避免过充。
同时，设备可能会发送报警提示用户可以拔出充电插头。
8. 用户拔出充电插头后，充电设备会停止充电，并生成一份充电报告，包括充电量、充电时间、电费计算等信息。
9. 用户可以通过手机APP或其他方式支付充电费用。
10. 充电设备会自动进行故障检测和维护，并根据需要进行充
电设备的保养或维修。
需要注意的是，不同的直流充电桩可能在流程上有所差异，可能会有其他步骤或细节。
此外，用户在使用直流充电桩充电时，应根据实际情况遵循充电设备和电动车的使用指南，并遵守相应的安全规定。
简述直流充电的各个流程
简述直流充电的各个流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!直流充电（DC Charging）是指使用直流电源对电动汽车（EV）进行充电的过程。
充电机操作规程
充电机操作规程一、引言充电机操作规程旨在规范充电机的使用和操作流程，确保充电过程的安全性和高效性。
本文详细介绍了充电机的操作步骤、安全注意事项以及常见故障的处理方法，以便操作人员能够正确、安全地使用充电机。
二、操作步骤1. 准备工作a. 确保充电机的电源连接正常，电源插头接地可靠。
b. 检查充电机的电源开关是否处于关闭状态。
c. 检查充电机的输出线是否连接牢固。
2. 插入电池a. 将待充电的电池按照极性正确的方式插入充电机的电池槽中。
b. 确保电池与充电机接触良好，不出现松动情况。
3. 设置充电参数a. 根据电池的类型和容量，选择合适的充电模式和参数。
b. 设置充电机的充电电流和充电时间。
4. 开始充电a. 按下充电机的启动按钮，充电机开始工作。
b. 监测充电过程中的电池电压和电流，确保在安全范围内。
5. 充电完成a. 当充电时间到达设定值或者电池电压达到设定值时，充电机会自动停止工作。
b. 拔出电池，断开充电机的电源。
三、安全注意事项1. 使用充电机前，必须仔细阅读充电机的使用说明书，并按照说明书的要求进行操作。
2. 在充电过程中，严禁将金属物品放置在充电机上，以防触电或发生短路。
3. 不得将充电机暴露在高温、潮湿或有腐蚀性气体的环境中，以免损坏充电机或引发安全事故。
4. 在充电机工作期间，不得擅自拆卸或修改充电机的任何部件。
5. 若充电机出现异常情况（如冒烟、发热等），应立即停止使用，并联系专业人员进行维修。
四、常见故障及处理方法1. 充电机无法启动a. 检查充电机的电源连接是否正常。
b. 检查充电机的电源开关是否处于打开状态。
c. 检查充电机的输出线是否连接牢固。
2. 充电机无法充电a. 检查电池的插入是否正确，确保极性相符。
b. 检查电池是否损坏或者过热，如有问题应更换电池。
c. 检查充电机的充电参数设置是否正确。
3. 充电机充电时间过长a. 检查充电机的充电参数设置是否合适，如需调整应根据电池的容量进行调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直流充电机充电流程
1.1操作流程
(1) 欢迎界面
系统启动后，进入到欢迎界面，如下图所示：
(2) 刷卡界面
在欢迎界面点击触摸屏，进入刷卡界面，界面如下所示：
按提示进行刷卡，系统自动读取用户充电卡信息，并显示充电卡卡号和余额信息。
（3）充电方式选择界面
进入选择充电方式界面，系统默认为自动充电方式，用户可根据需要选择充电方式。
选择按金额充电、按电量充电、按时间充电进入对应数值的输入界面：
(4) 插入插头提示界面
用户设置充电模块完成或自动充电模式，系统判断用户余额满足充电条件，系统自动提示用户插入充电插头：
（5）启动充电界面
系统进行连接确认后，进入开始启动充电界面：
充电过程中，充电信息、余额信息显示在液晶显示屏。
（6）充电完成界面
用户刷卡进行充电费用结算后，拔下充电插头，完成充电过程。
（7）再见界面
1.2直流充电流程图
1.3充电注意事项及异常状况处理
●当故障指示灯亮时，请勿使用直流充电机。
●刷卡开始充电后，直流充电机专用卡被锁定。
必须在同一直流充电机第二次
刷卡，结束充电后卡片恢复正常。
●当充电完成或余额不足时，充电将自动结束。
请刷卡取出插头，完成充电
流程。
●充电过程因插头意外松脱。
为保护用户安全，充电将自动结束。
请刷卡取
出插头，完成充电流程。
●在插入充电插头前，应确保电动汽车处于熄火状态。
●充电枪出入电动汽车充电插座需插入到位，并锁紧。
●充电过程中车辆不能移动。
