电缆穿管标准
电线穿管敷设规范
电线穿管敷设规范篇一：电缆敷设国家标准GB50217电缆敷设国家标准GB50217-94 (5 电缆敷设)GB50217-94 (5 电缆敷设)5 电缆敷设5.1 一般规定5.1.1 电缆的路径选择，应符合下列规定：(1)避免电缆遭受机械性外力、过热、腐蚀等危害。
(2)满足安全要求条件下使电缆较短。
(3)便于敷设、维护。
(4)避开将要挖掘施工的地方。
(5)充油电缆线路通过起伏地形时，使供油装置较合理配置。
5.1.2 电缆在任何敷设方式及其全部路径条件的上下左右改变部位，都应满足电缆允许弯曲半径要求。
电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。
对自容式铅包充油电缆，允许弯曲半径可按电缆外径的20倍计。
5.1.3 电缆群敷设在同一通道中位于同侧的多层支架上配置，应符合下列规定：(1)应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆的顺序排列。
当水平通道中含有35kV以上高压电缆，或为满足引入柜盘的电缆符合允许弯曲半径要求时，宜按“由下而上”的顺序排列。
在同一工程中或电缆通道延伸于不同工程的情况，均应按相同的上下排列顺序原则来配置。
(2)支架层数受通道空间限制时，35kV及以下的相邻电压级电力电缆，可排列于同一层支架，1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。
(3)同一重要回路的工作与备用电缆需实行耐火分隔时，宜适当配置在不同层次的支架上。
5.1.4 同一层支架上电缆排列配置方式，应符合下列规定：(1)控制和信号电缆可紧靠或多层迭置。
(2)除交流系统用单芯电力电缆的同一回路可采取品字形（三叶形）配置外，对重要的同一回路多根电力电缆，不宜迭置。
(3)除交流系统用单芯电缆情况外，电力电缆相互间宜有35mm 空隙。
5.1.5 交流系统用单芯电力电缆的相序配置及其相间距离，应同时满足电缆金属护层的正常感应电压不超过允许值，并使按持续工作电流选择电缆截面尽可能较小的原则来确定。
电缆过路钢管的规范
电缆过路钢管的规范电缆穿越道路，按规定设置，穿越道路后电缆要敷设在人行道上（包括支管）。
敷设电缆时，要采取安全措施。
在设置前，应将光缆敷设方向、管径、间距等与电缆的敷设方向和距离相符。
在人行道上设置时，电缆穿线方向和距离应一致，线径为不小于电缆外径8倍的 PVC管上严禁穿直径大于8倍的金属管或软管（含线缆穿入护套线和电缆夹);且不得穿管接头。
如果需要敷设过路电缆时（如过路敷设电缆穿地沟）对接头的埋设间距不应小于30 cm——50 cm,一般情况下不应小于60 cm;如需敷设过路电缆时，需根据具体情况设置对电缆敷设后接头的埋设间距或对电缆的敷设顺序进行选择。
对已敷设线路或正在敷设线路时设置的金属套管线可采用刚性连接或柔性连接；电缆敷设前应预埋好套管线后在钢管中加一层保护层；电缆敷设后应先与地上管线连接（如有地面管线敷设时),然后再与地上管线连接（如无地面管线时）。
当埋人地下空间时，必须进行临时固定（如：埋设在地下6 m处);在地面上挖有沟时必须埋人地下套管线（沟槽直径:20 mm)。
1.对已敷设线路或正在敷设线路时设置的金属套管线应采用刚性连接或柔性连接；电缆敷设前应预埋好套管线后在钢管中加一层保护层；电缆敷设后应先与地上管线连接（如有地面管线敷设时);电力电缆穿过路管敷设完毕应进行临时固定（如：埋设在地下6 m处；固定材料厚度和埋设深度不应小于200 mm);当埋人地下空间处必须用临时固定；当埋人地面空间时必须重新开挖地下空间（长度不应小于100 mm,宽度不应小于10 mm));若临时固定位置所需时间超过一个月不间断的话，就必须采用临时支架。
2.电缆过路管应符合下列要求：①管道的标高：当使用在管沟中时，管沟内应设支管，的间距宜为100 cm;②管沟内应有畅通通畅的排水沟，排水沟深度宜为0.5 m;③管沟内污水不得外溢；④管沟底部须有足够的宽度，并有排水坡度；⑤过路钢管必须具有良好的机械强度和防腐性能，无裂纹、断裂和锈蚀；⑥过路钢管必须能承受交变电流，且允许在50 Hz和110 Hz下长期工作。
电缆穿管敷设施工工艺标准
电缆穿管敷设施工工艺标准1 使用范围本工艺标准适用于1０ｋv及以下一般工业与民用建筑电气工程得塑料控制电缆,矿物绝缘电力电缆、交联聚乙烯绝缘电力电缆及聚氯乙烯绝缘电力电缆得穿管敷设工程。
2 施工准备2、１原材料、半成品得要求2、1、1 型号规格及电压等级符合设计要求，并有合格证。
矿用橡套软电缆、交流额定电压3ＫV及以下铁路机车车辆用电缆、额定电压45０/７5０V及以下橡皮绝缘电缆、额定压４5０／7５0V及以下聚氯乙烯绝缘电缆需“CCC”认证标志。
２、1、2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期，电缆轴应完好无损。
2、1、３电缆外观完好无损,铠装无锈蚀,无机械损伤,无明显皱褶与扭曲现象。
橡套、塑料电缆外皮及绝缘层无老化及裂纹。
2、１、4 电缆得其她附属材料:电缆盖板、电缆标示桩、电缆标示牌、油漆、酒精、汽油、硬酸脂、白布带、电缆头附件等均应符合要求。
2、1、5 电缆出厂检验报告符合标准。
2、２主要工机具主要工机具见下表。
2、3 作业条件2、3、1 电缆线路得安装工程应按施工图进行施工。
2、3、2 与电缆线路安装有关得建筑物、构筑物得土建工程质量,应符合国家现行得建筑工程施工及验收规范中得有关规定。
2、3、3 电缆导管已敷设完毕,并验收合格。
2、4 作业人员主要施工人员 :电工。
经过培训、考核有经验得人员持证上岗。
3 施工工艺3、1 工艺流程33（１)金属导管严禁熔焊连接;防爆导管不应采用倒扣连接,应采用防爆活结头,其结合面应紧密。
管口平整光滑,无毛刺。
(2)检查管道内就是否有杂物,可在敷设电缆前,应将杂物清理干净。
３、2、2 试牵引:经过检查后得管道,可用一段(长约5m)得同样电缆作模拟牵引,然后观察电缆表面，检查磨损就是否属于许可范围。
3、2、３敷设电缆：（1)将电缆盘放在电缆入孔井口得外边，先用安装有电缆牵引头并涂有电缆润滑油得钢丝绳与电缆一端连接，钢丝绳得另一端穿过电缆管道,拖拉电缆力量要均匀，检查电缆牵引过程中有无卡阻现象，如张力过大,应查明原因,问题解决后,继续牵引电缆。
电缆敷设国家标准GB50217
电缆敷设国家标准GB50217-94 (5 电缆敷设) GB50217-94 (5 电缆敷设）5 电缆敷设5.1 一般规定5.1。
1 电缆的路径选择,应符合下列规定：(1) 避免电缆遭受机械性外力、过热、腐蚀等危害.(2) 满足安全要求条件下使电缆较短。
（3) 便于敷设、维护.（4) 避开将要挖掘施工的地方。
(5）充油电缆线路通过起伏地形时,使供油装置较合理配置。
5。
1。
2 电缆在任何敷设方式及其全部路径条件的上下左右改变部位，都应满足电缆允许弯曲半径要求.电缆的允许弯曲半径,应符合电缆绝缘及其构造特性要求。
对自容式铅包充油电缆,允许弯曲半径可按电缆外径的20倍计。
5.1。
3 电缆群敷设在同一通道中位于同侧的多层支架上配置，应符合下列规定:(1) 应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆的顺序排列。
当水平通道中含有35kV以上高压电缆,或为满足引入柜盘的电缆符合允许弯曲半径要求时,宜按“由下而上"的顺序排列。
在同一工程中或电缆通道延伸于不同工程的情况，均应按相同的上下排列顺序原则来配置.（2) 支架层数受通道空间限制时,35kV及以下的相邻电压级电力电缆,可排列于同一层支架，1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。
(3) 同一重要回路的工作与备用电缆需实行耐火分隔时，宜适当配置在不同层次的支架上。
5。
1。
4 同一层支架上电缆排列配置方式，应符合下列规定：(1) 控制和信号电缆可紧靠或多层迭置.（2）除交流系统用单芯电力电缆的同一回路可采取品字形（三叶形)配置外，对重要的同一回路多根电力电缆，不宜迭置。
(3）除交流系统用单芯电缆情况外，电力电缆相互间宜有35mm空隙。
5.1.5 交流系统用单芯电力电缆的相序配置及其相间距离，应同时满足电缆金属护层的正常感应电压不超过允许值，并使按持续工作电流选择电缆截面尽可能较小的原则来确定。
未呈品字形配置的单芯电力电缆,有两回线及以上配置在同一通路时，应计入相互影响。
电缆过路穿管的要求
电缆过路穿管的要求电缆过路穿管是指将电缆通过地面或墙壁上的管道进行布线的一种方法。
它能够保护电缆免受外界环境的损害，同时也方便了电缆的安装和维护。
在进行电缆过路穿管时，需要考虑以下几个要求：1. 穿管位置选择：根据实际情况选择合适的穿管位置，通常应优先选择距离电缆终端较近的位置，以减少电缆长度和信号衰减。
2. 管道材质选择：穿管所使用的管道材质应具有良好的耐腐蚀性和耐压性能，常见的材质有铁皮管、PVC管、钢管等。
根据不同的使用环境和要求，选择合适的材质。
3. 管道直径选择：根据电缆的规格和数量选择合适的管道直径，确保电缆能够顺利通过。
一般情况下，管道内直径应大于电缆外径的1.5倍。
4. 穿管施工方式：穿管可以采用手工穿管和机械穿管两种方式。
手工穿管适用于较小规模的穿管工程，而机械穿管适用于较大规模和复杂的穿管工程。
5. 管道布线规划：在进行电缆穿管前，应先进行管道布线规划，确定电缆的走向和穿管点，并标明在墙壁上的位置。
这样可以避免在施工过程中出现迷路或者重复穿管的情况。
6. 穿管施工注意事项：在进行电缆穿管时，应注意以下几点：- 管道应垂直或近似垂直于地面或墙壁，避免出现过大的弯曲。
- 管道的连接应牢固可靠，避免出现漏水或者松动的情况。
- 在穿过墙壁时，应使用防水胶或密封材料进行密封，以防止水和灰尘进入管道内部。
7. 管道标识：在穿管完成后，应对管道进行标识，标明电缆的类型、规格和穿管日期等信息。
这样可以方便后续的维护和管理工作。
8. 穿管验收：在穿管施工完成后，应进行穿管验收，检查穿管质量是否符合要求。
如发现问题应及时整改。
通过遵循以上要求，可以有效保证电缆过路穿管的质量和安全性。
同时，合理的穿管方式也能够提高电缆的使用寿命和可靠性，减少维护和修复的成本。
因此，在进行电缆布线时，我们应该充分考虑电缆过路穿管的要求，选择合适的穿管方式和材料，确保电缆的正常运行。

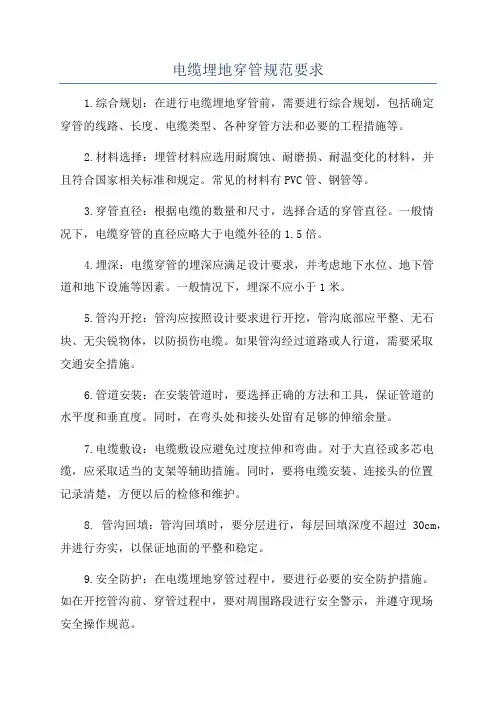

电缆埋地穿管规范要求
电缆埋地穿管规范要求1.综合规划：在进行电缆埋地穿管前，需要进行综合规划，包括确定穿管的线路、长度、电缆类型、各种穿管方法和必要的工程措施等。
2.材料选择：埋管材料应选用耐腐蚀、耐磨损、耐温变化的材料，并且符合国家相关标准和规定。
常见的材料有PVC管、钢管等。
3.穿管直径：根据电缆的数量和尺寸，选择合适的穿管直径。
一般情况下，电缆穿管的直径应略大于电缆外径的1.5倍。
4.埋深：电缆穿管的埋深应满足设计要求，并考虑地下水位、地下管道和地下设施等因素。
一般情况下，埋深不应小于1米。
5.管沟开挖：管沟应按照设计要求进行开挖，管沟底部应平整、无石块、无尖锐物体，以防损伤电缆。
如果管沟经过道路或人行道，需要采取交通安全措施。
6.管道安装：在安装管道时，要选择正确的方法和工具，保证管道的水平度和垂直度。
同时，在弯头处和接头处留有足够的伸缩余量。
7.电缆敷设：电缆敷设应避免过度拉伸和弯曲。
对于大直径或多芯电缆，应采取适当的支架等辅助措施。
同时，要将电缆安装、连接头的位置记录清楚，方便以后的检修和维护。
8. 管沟回填：管沟回填时，要分层进行，每层回填深度不超过30cm，并进行夯实，以保证地面的平整和稳定。
9.安全防护：在电缆埋地穿管过程中，要进行必要的安全防护措施。
如在开挖管沟前、穿管过程中，要对周围路段进行安全警示，并遵守现场安全操作规范。
10.检测和验收：在电缆埋地穿管完成后，应进行必要的检测和验收工作。
检测包括检查电缆的损伤情况、绝缘电阻、接地电阻等参数，验收包括对工程质量和符合相关规范的核查。
总而言之，电缆埋地穿管规范要求旨在确保电缆的安全、可靠以及易于维护。
通过遵守这些规范，可以减少电缆故障和事故的发生，提高电缆传输的效率和质量。
电线、电缆穿管和线槽敷线安装质量标准及检验方法
1检查数量：
主控项目
1）抽查10%,少于10处时全数检查。
一般项目
2）抽查10%,少于5处（回路）时全数检查。
2质量标准和检验方法：
电线、电缆穿管和线槽敷线安装质量标准和检验方法
类别
序号
检查项目
质量标准
位
检验方法及器具
主控项目
1
三相或单相的交流单芯电缆
三相或单相的交流单芯电缆不得单独穿于钢导管内
(3)同一电源的不同回路无抗干扰要求的线路可敷设于同一线槽内；敷设于同一线槽内有抗干扰要求的线路用隔板隔离，或采用屏蔽电线，且屏蔽护套一端接地
观察、钢尺检查
观察检查
2
电线穿管
不同回路、不同电压等级和交流与直流的电线不应穿于同一导管内；同一交流回路的电线应穿于同一金属导管内，且管内电线不得有接头
观察电线、电缆选用和穿管
额定电压不得低于750V,且电线必须穿于钢导管内
观察检查
般项目
1
电线、电缆管内清扫和管口处理
电线、电缆穿管前，应清除管内杂物和积水。管口应有保护措施，不进入接线盒（箱）的垂直管口穿入电线、电缆后，管口应密封
观察检查
2
当采用多相供电时，同一建筑物、构筑物的电线绝缘层颜色选择
选择应一致，即保护地线（PE线）应是黄绿相间色，零线用淡蓝色;相线为U相采用黄色、V相采用绿色、IV相采用红色
观察检查
3
线槽敷线
(1)电线在线槽内应有一定余量，不得有接头。电线按回路编号分段绑扎，绑扎点间距不应大于2m。
(2)同一回路的相线和零线敷设于同一金属线槽内。
(整理)电缆穿管敷设施工工艺标准
电缆穿管敷设施工工艺标准（QB-CNCEC J060105-2004）1 使用范围本工艺标准适用于10kv及以下一般工业与民用建筑电气工程的塑料控制电缆，矿物绝缘电力电缆、交联聚乙烯绝缘电力电缆及聚氯乙烯绝缘电力电缆的穿管敷设工程。
2 施工准备2.1 原材料、半成品的要求2.1.1型号规格及电压等级符合设计要求，并有合格证。
矿用橡套软电缆、交流额定电压3KV及以下铁路机车车辆用电缆、额定电压450/750V及以下橡皮绝缘电缆、额定压450/750V及以下聚氯乙烯绝缘电缆需“CCC”认证标志。
2.1.2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期，电缆轴应完好无损。
2.1.3 电缆外观完好无损，铠装无锈蚀，无机械损伤，无明显皱褶和扭曲现象。
橡套、塑料电缆外皮及绝缘层无老化及裂纹。
2.1.4 电缆的其他附属材料：电缆盖板、电缆标示桩、电缆标示牌、油漆、酒精、汽油、硬酸脂、白布带、电缆头附件等均应符合要求。
2.1.5 电缆出厂检验报告符合标准。
2.2 主要工机具敷设电缆机具见表2.2.2，根据需要选用需要的工具。
2.3 作业条件2.3.1 电缆线路的安装工程应按施工图进行施工。
2.3.2 与电缆线路安装有关的建筑物、构筑物的土建工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。
2.3.3 电缆导管已敷设完毕，并验收合格。
2.4 作业人员主要施工人员：电工。
经过培训、考核有经验的人员持证上岗。
3 施工工艺3.1 工艺流程3.2 操作工艺3.2.1 检查管道（1）金属导管严禁熔焊连接；防爆导管不应采用倒扣连接，应采用防爆活结头，其结合面应紧密。
管口平整光滑，无毛刺。
（2）检查管道内是否有杂物，可在敷设电缆前，应将杂物清理干净。
3.2.2 试牵引：经过检查后的管道，可用一段（长约5m）的同样电缆作模拟牵引，然后观察电缆表面，检查磨损是否属于许可范围。
3.2.3 敷设电缆：（1）将电缆盘放在电缆入孔井口的外边，先用安装有电缆牵引头并涂有电缆润滑油的钢丝绳与电缆一端连接，钢丝绳的另一端穿过电缆管道，拖拉电缆力量要均匀，检查电缆牵引过程中有无卡阻现象，如张力过大，应查明原因，问题解决后，继续牵引电缆。
国家标准直埋电缆穿管标准
国家标准直埋电缆穿管标准
国家标准直埋电缆穿管标准是指在城市道路、广场、小区等地下埋设电缆时所
需遵循的技术规范和标准。
直埋电缆穿管标准的制定，旨在保障电缆的安全可靠运行，保障城市基础设施的正常运转，同时也为城市建设和管理提供了技术支持和指导。
首先，国家标准直埋电缆穿管标准规定了电缆穿管的材料和规格。
电缆穿管的
材料应具有耐腐蚀、耐压、耐磨损、绝缘性能良好等特点，以保证电缆在地下环境中的安全运行。
同时，电缆穿管的规格应符合电缆的尺寸要求，保证电缆在穿管过程中不会受到损坏。
其次，国家标准直埋电缆穿管标准规定了电缆穿管的施工要求。
施工人员在进
行电缆穿管时，应按照标准规定的方法和步骤进行操作，确保穿管过程中不会损坏电缆和穿管材料。
同时，施工现场应具备必要的安全防护措施，保障施工人员的人身安全。
此外，国家标准直埋电缆穿管标准还规定了电缆穿管的验收标准。
验收人员应
对穿管后的电缆进行检测，确保电缆的绝缘性能和电气性能符合要求。
同时，还应对穿管工程进行验收，确保穿管工程符合标准要求，达到安全可靠的使用标准。
总的来说，国家标准直埋电缆穿管标准的制定，对于城市电缆的安全敷设和城
市基础设施的正常运行起到了重要的作用。
遵循标准规范进行电缆穿管，不仅可以保障电缆的安全运行，还可以减少城市基础设施的维护成本，提高城市基础设施的使用寿命，为城市的可持续发展提供了有力支持。
因此，各地相关部门和施工单位应严格按照国家标准直埋电缆穿管标准进行操作，确保电缆穿管工程的质量和安全。
