环氧树脂裂缝修补施工方案21665
环氧树脂堵漏施工方案
环氧树脂堵漏施工方案一、背景介绍环氧树脂是一种常用的材料，具有优异的耐磨损、耐腐蚀、耐冲击等特性，被广泛应用于建筑防水、堵漏、维修等领域。
本文将介绍环氧树脂堵漏施工方案，帮助读者了解环氧树脂堵漏的原理和具体操作步骤。
二、环氧树脂堵漏原理环氧树脂堵漏是利用环氧树脂的化学性质和物理性能，使其在漏水处形成一层致密的防水薄膜，从而达到堵漏的目的。
具体原理如下：1.填补漏洞：环氧树脂具有流动性，可以填补各种细小的漏洞或裂缝，如墙体开裂、管道渗漏等。
2.起到粘结剂的作用：环氧树脂可以牢固地粘结在被堵漏物体的表面上，形成一层坚固的防水层。
3.抗压抗震：由于环氧树脂的高硬度和韧性，堵漏部位在受到压力或震动的情况下，仍能保持较好的防水效果。
三、环氧树脂堵漏施工步骤1. 检查漏水点在进行堵漏施工前，首先需要仔细检查漏水点的位置及情况，确定堵漏的范围和方式。
常见的漏水点包括墙体裂缝、地板缝隙、管道接口等。
2. 准备工作在进行环氧树脂堵漏施工前，需要进行准备工作：•清洁表面：清除漏水部位附着的污垢、油脂等杂质，确保堵漏材料能够充分接触并粘结在表面上。
•防护措施：对于周围易受损部位，如地板、墙面等，可以采取临时覆盖、遮盖等措施，以防止堵漏施工时对其造成损坏。
•环氧树脂混合：按照产品说明书上的比例将树脂和固化剂混合均匀。
3. 进行堵漏施工根据不同的漏水点和要求，可以选择不同的施工方式，如下所示：3.1 墙体裂缝堵漏•用刷子或滚筒将环氧树脂涂布在墙体裂缝的表面上，注意涂布均匀。
•填补漏洞：使用填缝剂将较大的裂缝进行填充，等待其干燥。
•重复涂布：根据需要，可以多次涂布环氧树脂，以增加防水层的厚度和耐磨性。
3.2 地板漏水堵漏•清洁地面：清理地板表面的杂质，例如积水、灰尘等。
•涂布环氧树脂：使用刷子或滚筒均匀地涂布环氧树脂在地板漏水的区域上。
•防滑处理：对于需要经常行走的地板，可以在环氧树脂未干涸前撒上砂子，以增加地面的防滑性能。
环氧树脂屋面楼板裂缝整改方案
环氧树脂屋面楼板裂缝整改方案__工程屋面裂缝处理方案第一章、编制依据1.1依据施工图纸1.2现行的国家施工规范、规程和行业标准、安徽省及合肥市的相关规程和地方标准1.3 《建筑工程施工质量验收统一标准》（GB__-2022年）1.4《混凝土结构工程施工质量验收规范》GB__―2022年 1.5《混凝土结构加固设计规范》GB__-2022年 1.6《混凝土结构加固技术规范》CECS 25:90 第二章、工程概况__工程主体屋面结构施工过程中由于天气、施工等原因造成局部楼板出现渗水现象。
渗水部位在顶层楼板A～B轴交2～3轴；C～D轴交1～2轴；C～D 轴交5～6轴顶层板底，通过对楼板渗水部位的检查，渗水部位为因施工振捣不密实导致的细微裂缝。
为了防止裂缝以后出现漏水现象，影响业主的使用。
通过与设计单位沟通，针对设计单位给出的指导意见，我公司技术部门会同项目部制定本方案。
第三章、施工部署 3.1、项目管理组织机构为能及时有效的弥补混凝土在施工中造成的质量缺陷，我公司组成由总工、质量部门负责人、项目经理牵头的专项工作领导小组。
组长：张*（公司总工）副组长：史*（质检科长）、郭*（项目经理）组员：王*（项目技术负责人）、潘*（项目施工员）、张*（项目质检员）、赵*（项目专职安全员）3.2、组员职责组长职责：公司总工负责与设计单位结构负责人沟通联络，请设计单位出具整改措施。
会同监理单位总监、建设单位项目负责人针对施工现场情况对方案的可行性进行论证，编制整改方案。
副组长职责：由公司质检科长负责环氧树脂灌浆材料选用及确定材料供应商。
项目经理负责精心挑选组织一班有环氧树脂灌浆作业经验的作业人员。
组员职责：项目技术负责人对施工作业人员进行施工技术交底，会同安全员对作业人员进行安全技术交底。
项目质检员及施工员跟班作业，确保施工质量。
3.3、材料准备3.3.1做好材料的供应计划，按时组织材料进场，根据现场的实际情况做好供应工作，确保满足现场的进度要求。
环氧树脂裂缝修补施工方案
附件1金科•帕提欧6号楼2单元201室天棚裂缝施工方案现场：1、客厅屋顶（面积：7.04米（南北向）*3.9米）：出现南北向人字形分叉贯穿裂缝，约18米。
2、主卧屋顶（面积：4.3米（南北向）*3.9米）：在东南墙角出现45度贯穿裂缝，2米。
在离北墙壁约0.5米处出现与北墙平行（东西向）贯穿裂缝，4米。
约6米。
3、次卧屋顶（面积：3.28（南北向）米*3.1米）：出现与北墙依次平行3条贯穿裂缝，3米/道。
约9米。
一、砼裂缝灌浆修补建筑物的破坏也往往从裂缝开始，裂缝的产生不但影响结构安全度，有时往往严重影响使用功能。
鉴于工程中裂缝宽度多为0.2mm～1.0mm之间，主要采用化学灌浆，根据现场裂缝宽度的大小采用不同型号树脂配方及参入物，使用灌浆泵将浆液压入缝隙并使之饱满。
施工前，先进行密封水试验，确定裂缝走向与位置。
再清洗漏水裂缝处的水污痕或结晶污垢，找准裂缝位置及裂缝大小为下道工序做准备。
二、灌浆前对缝隙进行处理1、表面处理法：对于混凝土构件上较细（小于0.3mm）的缝隙，可采用毛刷或钢丝刷等工具清扫砼表面尘土，并清除去裂缝周围易脱落的浮皮、空鼓的抹灰等，然后用棉丝醮乙醇沿裂缝方向两侧20～30mm处擦洗干净并保持干燥。
对于有蜂窝麻面、露筋部位用聚合物砂浆修补平整(也可用YJ快干型封缝胶作表面修复)。
三、灌浆嘴（盒、泵）设置1、在裂缝交叉处、较宽处、端部以及裂缝贯穿处，当缝隙小于1mm时埋设的灌浆泵间距为350～500mm，当缝隙大于1mm时，为500～1000mm。
2、埋设时，先在灌浆嘴（盒、泵）的底盘上抹一层厚约1mm的环氧胶泥将灌浆的进浆口骑缝粘贴在预定位置上。
3、封缝采用环氧树脂胶泥，先在裂缝两侧（宽20～30mm）涂一层环氧树脂基夜，后抹一层厚1mm左右、宽20～30mm的环氧树脂胶泥。
抹胶泥时应防止产生小孔和气泡，要挂平整，保证封闭可靠。
4、裂缝封闭厚应进行压气试漏，检查密闭效果。
试漏需待封缝胶泥有一定强度时进行。
环氧树脂裂缝修补施工方案
环氧树脂裂缝修补施工方案文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）楼板裂纹修补施工方案一、砼裂缝灌浆修补建筑物的破坏也往往从裂缝开始，裂缝的产生不但影响结构安全度，有时往往严重影响使用功能。
鉴于工程中裂缝宽度多为～之间，主要采用化学灌浆，根据现场裂缝宽度的大小采用不同型号树脂配方及参入物，使用灌浆泵将浆液压入缝隙并使之饱满。
施工前，先进行密封水试验，确定裂缝走向与位置。
再清洗漏水裂缝处的水污痕或结晶污垢，找准裂缝位置及裂缝大小为下道工序做准备。
二、灌浆前对缝隙进行处理1、表面处理法：对于混凝土构件上较细（小于）的缝隙，可采用毛刷或钢丝刷等工具清扫砼表面尘土，并清除去裂缝周围易脱落的浮皮、空鼓的抹灰等，然后用棉丝醮乙醇沿裂缝方向两侧20～30mm处擦洗干净并保持干燥。
对于有蜂窝麻面、露筋部位用聚合物砂浆修补平整(也可用YJ快干型封缝胶作表面修复)。
三、灌浆嘴（盒、泵）设置1、在裂缝交叉处、较宽处、端部以及裂缝贯穿处，当缝隙小于1mm时埋设的灌浆泵间距为350～500mm，当缝隙大于1mm时，为500～1000mm。
2、埋设时，先在灌浆嘴（盒、泵）的底盘上抹一层厚约1mm的环氧胶泥将灌浆的进浆口骑缝粘贴在预定位置上。
3、封缝采用环氧树脂胶泥，先在裂缝两侧（宽20～30mm）涂一层环氧树脂基夜，后抹一层厚1mm左右、宽20～30mm的环氧树脂胶泥。
抹胶泥时应防止产生小孔和气泡，要挂平整，保证封闭可靠。
4、裂缝封闭厚应进行压气试漏，检查密闭效果。
试漏需待封缝胶泥有一定强度时进行。
试漏前沿裂缝涂衣层肥皂水，从灌浆口通入压缩空气，凡漏气处，应予以修补密封至不漏为止。
四、浆液配制及灌浆1、浆液配置应按照材料的使用配制方法进行。
浆液一次配备数量，需以浆液的凝固时间及进浆速度来确定。
2、灌浆根据裂缝区域大小，可采用单孔灌浆或分区群孔灌浆，在一条裂缝上灌浆可由一端到另一端。
顶板裂缝环氧树脂处理方案

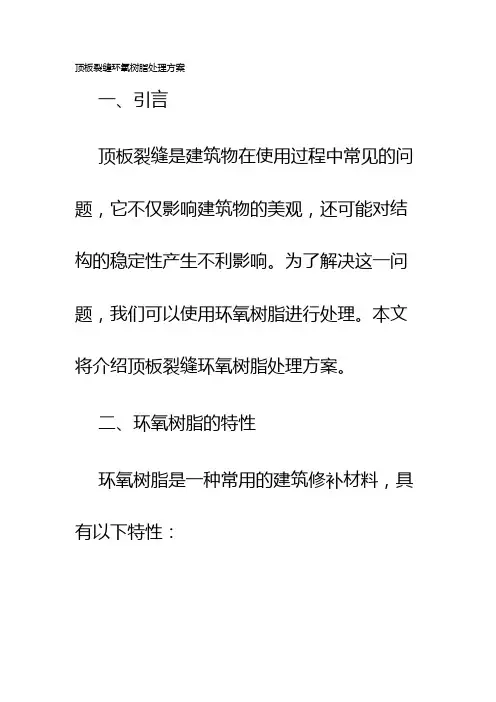

顶板裂缝环氧树脂处理方案一、引言顶板裂缝是建筑物在使用过程中常见的问题，它不仅影响建筑物的美观，还可能对结构的稳定性产生不利影响。
为了解决这一问题，我们可以使用环氧树脂进行处理。
本文将介绍顶板裂缝环氧树脂处理方案。
二、环氧树脂的特性环氧树脂是一种常用的建筑修补材料，具有以下特性：1. 耐腐蚀性能：环氧树脂具有优异的耐酸碱、耐渗透性以及抗化学腐蚀性。
2. 高强度：环氧树脂可以提供较高的抗拉、抗压和抗冲击强度，有效增强结构的稳定性。
3. 耐磨性：环氧树脂表面硬度高，能够抵抗磨损和划痕，延长使用寿命。
4. 环保性能：环氧树脂无挥发性有机物(VOCs)的排放，对人体和环境无毒无害。
三、顶板裂缝处理步骤1.准备工作在进行顶板裂缝处理前，首先需要对表面进行清洁和修复准备。
确保表面无尘、干燥且没有杂物，如果有明显的凹槽或破损，应先进行填补和修复。
2.环氧树脂涂覆将环氧树脂涂覆在顶板裂缝处，可以通过以下步骤来进行：（1）根据裂缝的宽度和深度，选择合适的封堵剂，一般使用聚合物封堵剂或液态环氧树脂。
（2）将封堵剂均匀涂覆在裂缝表面，确保完全封堵住裂缝，并用刮刀整平表面。
（3）根据封堵剂的要求，等待适当的时间进行硬化。
根据环氧树脂的不同种类，时间可能需要数小时至数天。
3.环氧树脂加固涂覆完环氧树脂后，可以对顶板进行加固，以提高顶板的承载能力。
（1）将环氧树脂和玻璃纤维布充分搅拌均匀，将玻璃纤维布铺设在顶板裂缝上方。
（2）再次涂覆一层环氧树脂在玻璃纤维布上，确保完全覆盖。
（3）等待环氧树脂干燥和硬化后，进行修整，确保表面光滑平整。
四、注意事项1.在进行环氧树脂处理时，应选择合适的环氧树脂种类和质量，确保其符合建筑物特性和需求。
2.在操作环氧树脂时，务必戴好手套和口罩，以防止接触到皮肤和吸入有害气体。
3.在涂覆环氧树脂之前，要对顶板裂缝进行仔细检查，并确保顶板表面干燥洁净，以保证涂覆效果。
4.在硬化环氧树脂过程中，应控制好温度和湿度，避免影响环氧树脂的固化效果。
环氧树脂对混凝土裂缝修复方法
环氧树脂对混凝土裂缝修复方法一、适用条件1、广泛应用于混凝土桥梁、房屋、水利、路面等工程中裂缝注胶修补，大型结构贯穿性裂缝以及深而蜿蜒的裂缝补强注胶修补。
2、混凝土内部蜂窝、疏松等缺陷的补强注胶修补。
3、玻璃钢防腐、结构表面涂层防腐施工。
4、长期工作环境温度70℃。
5、施工环境干燥、通风，粘贴面洁净、干燥、无油污。
6、固化环境温度不低于5℃。
7、环境温度25℃时，完全固化时间为2-3天。
二、技术性能1、环氧树脂（裂缝修补）胶技术性能均符合国家标准《混凝土结构加固设计规范》(GB 50367-2006)和交通部行业标准《公路桥梁加固设计规范》（JTG/T J22-2008）A级胶要求。
三、使用方法与施工要点A、裂缝表面的处理B、调胶C、封缝D、设置注胶嘴E、压力灌胶1、裂缝处理对较小的混凝土构件裂缝，用钢丝刷等工具清除混凝土裂缝表面的灰尘、浮渣及松散层等污物，刷去浮灰；用酒精或沿着裂缝两侧擦拭干净。
对体积较大的混凝土构件或较深的裂缝，可沿裂缝采取钻孔灌胶，以便使胶液有更广的通路进入裂缝。
2、设置灌胶嘴底座在裂缝的交错处、裂缝较宽处及裂缝端部等位置必须设置灌胶嘴。
灌胶嘴的间距可根据裂缝大小、走向及结构形式而定。
在一条裂缝上必须设置有进胶、排气或出胶口。
灌胶嘴底座可先采用封缝胶粘贴在位置，也可在封缝时一同粘贴。
应特别注意防止堵塞灌胶嘴。
3、封缝封缝质量的好坏直接影响灌浆效果与质量，应特别予以重视。
裂缝的封闭可采用封缝胶，按推荐配胶比例称取并调配封缝胶。
用油灰刀沿裂缝反复涂刮后均匀涂抹一层胶泥，注意防止小气泡或密封不严。
4、封缝胶固化快、粘结牢固，需随配随用，是自动压力灌浆工艺配套使用的裂缝封闭和粘贴底座的专用胶。
封缝完好后10分钟即可进行注胶5、配制灌注胶液连续注胶注胶操作应使用专用的注胶器具。
按比例配制灌浆树脂，倒入软管中，把装有树脂的灌浆器旋紧于底座上，松开弹簧进行注胶。
根据裂缝区域大小，可采用单孔灌浆或分区群孔灌浆。
环氧树脂注胶裂缝修补方案
环氧树脂注胶裂缝修补方案一、主要材料技术指标：裂缝修补用胶采用改性环氧胶黏剂，其填料必需在工厂制胶时添加，严禁在施工现场掺入。
胶黏剂性能满足下表要求。
胶黏剂需通过建设部建筑物鉴定与加固规范管理委员会安全性统一检测。
另外胶黏剂进行毒性检验，对完全固化的胶黏剂，其检验结果复合实际无毒卫生等级的规定。
裂缝处理一粘贴注胶底座一封缝-密封检查一配胶一灌胶一成品保护（1）裂缝处理：对于混凝土构件上的裂缝，可用钢丝刷或砂轮等工具,清除裂缝表面的灰尘、浮渣及松散层等污物，然后用压缩空气将裂缝内的灰尘吹出，再用棉丝沾丙酮把沿裂缝两侧20~30mm处擦洗干净并保持干燥。
(2)粘贴注胶底座：将底座底部周边均匀涂抹一层封缝胶，注意不要将底座的胶孔堵住，将底座出胶孔对准裂缝，粘贴安装，底座安装间距一般为200~300mm。
(3时缝用小铲刀将封缝胶刮抹到裂缝上,厚度Imm左右,宽度20~30mm,抹胶时应防止产生小孔和气泡，要刮平整，保证封闭可靠。
(4)密封检查：裂缝封闭后应进行压气试漏，待封缝胶有一定强度时，沿裂缝涂一层肥皂水，从注胶底座通入压缩空气，若有气泡冒出说明该处漏气，作好标记。
用密封胶对漏气的区域进行封闭，待达强度再气检，如此反复直至不漏气为止。
(5酒己胶:按灌缝胶说明书提供配I:守口所需用量提取A料和B料分别搅拌，以消除任何沉淀物，把A料和B料倒进干净的混合容器，混合搅拌至颜色均匀，然后使用。
一次配胶量不宜过多，以40~50分钟用完为宜。
(6)灌胶：将配制好的灌缝胶装入注射器，竖向裂缝按从下向上顺序，水平裂缝按从一端向另一端顺序，灌胶时从第一个底座开始注入，待第二个注胶底座流出胶后为止，用后堵将第一个底座进胶嘴堵死，再从第二个注胶底座注入，如此顺序进行。
最后一个注胶底座为排气用,可不注胶。
(7)成品保护：灌胶结束后,在24h内不得扰动注胶底座，3~5天后可拆除底座。
环氧树脂裂缝修补施工方案
附件1金科•帕提欧6号楼2单元201室天棚裂缝施工方案现场：1、客厅屋顶（面积：7.04米（南北向）*3.9米）：出现南北向人字形分叉贯穿裂缝，约18米。
2、主卧屋顶（面积：4.3米（南北向）*3.9米）：在东南墙角出现45度贯穿裂缝，2米。
在离北墙壁约0.5米处出现与北墙平行（东西向）贯穿裂缝，4米。
约6米。
3、次卧屋顶（面积：3.28（南北向）米*3.1米）：出现与北墙依次平行3条贯穿裂缝，3米/道。
约9米。
一、砼裂缝灌浆修补建筑物的破坏也往往从裂缝开始，裂缝的产生不但影响结构安全度，有时往往严重影响使用功能。
鉴于工程中裂缝宽度多为0.2mm～1.0mm之间，主要采用化学灌浆，根据现场裂缝宽度的大小采用不同型号树脂配方及参入物，使用灌浆泵将浆液压入缝隙并使之饱满。
施工前，先进行密封水试验，确定裂缝走向与位置。
再清洗漏水裂缝处的水污痕或结晶污垢，找准裂缝位置及裂缝大小为下道工序做准备。
二、灌浆前对缝隙进行处理1、表面处理法：对于混凝土构件上较细（小于0.3mm）的缝隙，可采用毛刷或钢丝刷等工具清扫砼表面尘土，并清除去裂缝周围易脱落的浮皮、空鼓的抹灰等，然后用棉丝醮乙醇沿裂缝方向两侧20～30mm处擦洗干净并保持干燥。
对于有蜂窝麻面、露筋部位用聚合物砂浆修补平整(也可用YJ快干型封缝胶作表面修复)。
三、灌浆嘴（盒、泵）设置1、在裂缝交叉处、较宽处、端部以及裂缝贯穿处，当缝隙小于1mm时埋设的灌浆泵间距为350～500mm，当缝隙大于1mm时，为500～1000mm。
2、埋设时，先在灌浆嘴（盒、泵）的底盘上抹一层厚约1mm的环氧胶泥将灌浆的进浆口骑缝粘贴在预定位置上。
3、封缝采用环氧树脂胶泥，先在裂缝两侧（宽20～30mm）涂一层环氧树脂基夜，后抹一层厚1mm左右、宽20～30mm的环氧树脂胶泥。
抹胶泥时应防止产生小孔和气泡，要挂平整，保证封闭可靠。
4、裂缝封闭厚应进行压气试漏，检查密闭效果。
试漏需待封缝胶泥有一定强度时进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
环氧树脂裂缝修补施工方案
环氧树脂是防水堵漏、裂缝修补施工的主要材料，具有硬化剂活性水素附加结合而成的高分子合物，具有硬化剂海参性水素附加结合而形成的高分子化合物。
环氧树脂品种很多，可分为缩水甘油醚类、缩水甘油酯类、线形脂肪族类等几大类型，在选用上要注意。
环氧树脂的结构特性赋予了其优良的产品性能，作为胶粘剂，它对各种金属、非金属以及热塑性、热固性塑料均有优良的粘结性能，并且粘结强度高，特别适合结构性粘结，此外还具有优良的物理机械性能，胶层本身的抗拉、抗压、抗冲击性能均优。
这些优点都特别适用于在恶劣环境中的建筑结构。
一、砼裂缝灌浆修补
砼裂缝无处不在，建筑物的破坏也往往从裂缝开始，裂缝的产生不但影响结构安全度，有时往往严重影响使用功能。
鉴于工程中裂缝宽度多为0.2mm～1.0mm之间，主要采用化学灌浆，根据现场裂缝宽度的大小采用不同型号树脂配方及参入物，使用灌浆泵将浆液压入缝隙并使之饱满。
施工前，清洗漏水裂缝处的水污痕或结晶污垢，找准裂缝位置及裂缝大小为下道工序做准备。
二、灌浆前对缝隙进行处理
1、表面处理法：对于混凝土构件上较细（小于0.3mm）的缝隙，可
采用毛刷或钢丝刷等工具清扫砼表面尘土，并清除去裂缝周围易
脱落的浮皮、空鼓的抹灰等，然后用棉丝醮乙醇沿裂缝方向两侧20～30mm处擦洗干净并保持干燥。
对于有蜂窝麻面、露筋部位用聚合物砂浆修补平整(也可用YJ快干型封缝胶作表面修复)。
2、凿槽法：对于混凝土构件上较宽（大于0.3mm～0.5mm）的裂缝，
采用沿裂缝用钢钎或风镐凿成“V”形槽，槽宽与槽深可工具裂缝深度和有利于封缝来确定，凿完后用钢丝刷及压缩空气将混凝土碎屑粉尘清除干净。
3、钻孔法：对于混凝土构件上大于0.5mm的深裂缝，可走裂缝上进
行钻孔，大于走向不规则的裂缝。
除骑缝钻孔外，需加钻斜孔，扩大灌浆通路，钻孔深度应穿越缝隙，孔与孔的距离视缝宽而定（200 - 700），通常裂缝越宽，注入的止漏剂就可压送得更远。
因此，孔与孔之间的距离可以拉长些。
用于贯穿裂缝的修补方式与小裂缝相同，但需要用止水栓堵塞，以防止大量止漏剂从裂缝中流失。
三、灌浆嘴（盒、泵）设置
1、采用表面处理的裂缝，可用灌浆盒或灌浆嘴，凿“V”形槽的裂
缝宜用灌浆嘴，钻孔内使用灌浆泵。
2、在裂缝交叉处、较宽处、端部以及裂缝贯穿处，当缝隙小于1mm
时埋设的灌浆泵间距为350～500mm，当缝隙大于1mm时，为500～1000mm。
3、埋设时，先在灌浆嘴（盒、泵）的底盘上抹一层厚约1mm的环氧
胶泥将灌浆的进浆口骑缝粘贴在预定位置上。
4、封缝采用环氧树脂胶泥，先在裂缝两侧（宽20～30mm）涂一层
环氧树脂基夜，后抹一层厚1mm左右、宽20～30mm的环氧树脂胶泥。
抹胶泥时应防止产生小孔和气泡，要挂平整，保证封闭可靠。
5、裂缝封闭厚应进行压气试漏，检查密闭效果。
试漏需待封缝胶泥
有一定强度时进行。
试漏前沿裂缝涂衣层肥皂水，从灌浆口通入压缩空气，凡漏气处，应予以修补密封至不漏为止。
四、浆液配制及灌浆
1、浆液配置应按照材料的使用配制方法进行。
浆液一次配备数量，
需以浆液的凝固时间及进浆速度来确定。
2、灌浆根据裂缝区域大小，可采用单孔灌浆或分区群孔灌浆，在
一条裂缝上灌浆可由一端到另一端。
3、灌浆时压力应逐渐升高，防止骤然加压，达到规定压力后，保
持压力稳定，以满足灌浆要求，待下一个排气孔出浆时立即停止对灌浆泵的压力。
4、待缝内浆液达到初凝而不外流时，可拆下灌浆嘴，再用环氧树
脂胶泥的灌浆液把灌浆嘴处抹平封口。
5、灌浆结束后，应检查补强效果和质量，发现缺陷应及时补救，
确保工程质量。
五、注意事项
1、从整个施工过程看，封缝工序是极为关键的步骤，务必确保质
量。
封缝和粘底座是一项细致的工作，稍有不慎，哪怕只有针眼大的小孔没有封严，导致漏浆现象，则灌浆工作无法顺利进行。
要及时封堵漏浆部位，在树脂尚未初凝前继续完成灌浆工作。
2、大多数裂缝的进浆量超过理论量的5～10倍以上，主要是砼内部不实所致，异常情况应查明原因后处理。
如楼板灌缝时，未拆除楼面下的疏松焦渣垫层，导致吃胶量很大，后来把结构板面露出封闭，再进行灌浆。
3、每条裂缝必须留设排气孔或出浆口，否则无法灌实。
4、对于宽度均匀的裂缝采用同一种型号的灌浆树脂即可完成，但许多裂缝呈中间宽两头细的状态，在宽度差距较大时，应将不同型号的树脂配合起来使用，以使不同缺陷的部位都得以饱满合理的充填。
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。
