焊缝检验尺
焊接检验尺检定规程
焊接检验尺检定规程一、引言焊接是一种常见的金属加工方法，广泛应用于各个领域。
然而，焊接质量的好坏直接影响着焊接件的使用寿命和安全性。
因此，对焊接件进行检验是非常必要的。
而焊接检验尺则是焊接检验中不可或缺的工具之一。
为了确保焊接检验尺的准确性，需要对其进行检定。
本文将介绍焊接检验尺检定规程。
二、焊接检验尺的分类焊接检验尺按照其形状和用途可以分为多种类型，如角度尺、高度尺、间隙尺等。
这些尺具有不同的测量范围和精度要求，因此需要分别进行检定。
三、焊接检验尺的检定方法1. 角度尺的检定角度尺是用来测量焊缝的角度的工具。
其检定方法如下：（1）准备标准角度尺和待检角度尺。
（2）将标准角度尺放置在水平面上，使其与水平面成指定角度。
（3）将待检角度尺放置在标准角度尺上，比较两者的读数。
（4）根据比较结果进行调整或更换待检角度尺。
2. 高度尺的检定高度尺是用来测量焊缝高度的工具。
其检定方法如下：（1）准备标准高度尺和待检高度尺。
（2）将标准高度尺放置在水平面上，使其与水平面成垂直。
（3）将待检高度尺放置在标准高度尺上，比较两者的读数。
（4）根据比较结果进行调整或更换待检高度尺。
3. 间隙尺的检定间隙尺是用来测量焊缝间隙的工具。
其检定方法如下：（1）准备标准间隙尺和待检间隙尺。
（2）将标准间隙尺放置在两块平板之间，使其与平板成垂直。
（3）将待检间隙尺放置在标准间隙尺上，比较两者的读数。
（4）根据比较结果进行调整或更换待检间隙尺。
四、检定结果的记录和报告对于每一次检定，都需要记录检定结果和检定日期，并填写检定报告。
检定报告应包括待检尺的名称、型号、编号、检定结果、检定人员签名等信息。
五、结论焊接检验尺是焊接检验中不可或缺的工具之一，其准确性直接影响着焊接件的质量和安全性。
因此，对焊接检验尺进行检定是非常必要的。
本文介绍了焊接检验尺的分类和检定方法，希望能对读者有所帮助。
焊缝检验尺使用规范
一、焊接检验尺用途焊接检验尺主要有主尺、高度尺、咬边深度尺和多用尺四个零件组成，是一种焊接检验尺，用来检测焊件的各种坡口角度、高度、宽度、间隙和咬边深度。
适用于锅炉、桥梁、造船、压力容器和油田管道的测检。
也适用于测量焊接质量要求较高的零部件。
采用不锈钢材料制造，结构合理、外型美观、使用方便、测量范围广。
二、焊接检验尺技术参数焊接检验尺的用途、测量范围、技术参数见下表（mm）三、焊接检验尺使用说明以HJC40型为例1、测量平面焊缝高度首先把咬边深度尺对准零，并紧固螺丝。
然后滑动高度尺与焊点接触，高度尺的示值，即为焊缝高度（余高）。
如下图：2、测量角焊缝高度用该尺的工作面紧靠焊件和焊缝，并滑动高度尺与焊件另一边接触看高度尺指示线，指示值为焊缝高度。
如下图：3、测量角焊缝在45度时的焊点为角焊缝厚度。
首先把主体的工作面与焊件靠紧，并滑动高度尺与焊点接触，高度尺所指示值为焊缝厚度。
如下图：4、测量焊缝咬边深度首先把高度尺对准零位，并紧螺丝，然后使用咬边尺测量咬边深度，看咬边尺示值，即为咬边深度。
如下图：5、测量焊件坡口角度根据焊件所需要的坡口角度，用主尺与多用尺配合。
看主尺工桌面与多用尺工作形成的角度，多用尺指示线所指示值为坡口角度。
如下图：6、测量焊缝宽度先用主体测量角靠紧焊缝的一边，然后旋转多用尺的测量角靠紧焊缝的另一边，然后看多用尺上的指示值，即为焊缝宽度。
如下图：7、测量装配间隙用多用尺插入两焊件之间，看多用尺上间隙尺所指值，即为间隙值。
如下图：四、保养方法：1.焊接检验尺不能与其他工具堆放在一起，以免变形造成划伤，刻线模糊，影响精度。
2.不允许用香蕉水擦洗刻度部位3.多用尺上的间隙尺，不能当工具用【下载本文档，可以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】。
焊缝检验尺使用规范Word编辑
一、焊接检验尺用途焊接检验尺主要有主尺、高度尺、咬边深度尺和多用尺四个零件组成，是一种焊接检验尺，用来检测焊件的各种坡口角度、高度、宽度、间隙和咬边深度。
适用于锅炉、桥梁、造船、压力容器和油田管道的测检。
也适用于测量焊接质量要求较高的零部件。
采用不锈钢材料制造，结构合理、外型美观、使用方便、测量范围广。
二、焊接检验尺技术参数焊接检验尺的用途、测量范围、技术参数见下表（mm）测量项目范围示值允差高度平面高度0.2 角焊缝高度0-12 0.2 角焊缝厚度0-15 0.2宽度0-40 0.3焊缝咬边角度0-5 0.1焊件坡口尺寸≤150°30′间隙尺寸0.5-5 0.1三、焊接检验尺使用说明以HJC40型为例1、测量平面焊缝高度首先把咬边深度尺对准零，并紧固螺丝。
然后滑动高度尺与焊点接触，高度尺的示值，即为焊缝高度（余高）。
如下图：2、测量角焊缝高度用该尺的工作面紧靠焊件和焊缝，并滑动高度尺与焊件另一边接触看高度尺指示线，指示值为焊缝高度。
如下图：3、测量角焊缝在45度时的焊点为角焊缝厚度。
首先把主体的工作面与焊件靠紧，并滑动高度尺与焊点接触，高度尺所指示值为焊缝厚度。
如下图：4、测量焊缝咬边深度首先把高度尺对准零位，并紧螺丝，然后使用咬边尺测量咬边深度，看咬边尺示值，即为咬边深度。
如下图：5、测量焊件坡口角度根据焊件所需要的坡口角度，用主尺与多用尺配合。
看主尺工桌面与多用尺工作形成的角度，多用尺指示线所指示值为坡口角度。
如下图：6、测量焊缝宽度先用主体测量角靠紧焊缝的一边，然后旋转多用尺的测量角靠紧焊缝的另一边，然后看多用尺上的指示值，即为焊缝宽度。
如下图：7、测量装配间隙用多用尺插入两焊件之间，看多用尺上间隙尺所指值，即为间隙值。
如下图：四、保养方法：1.焊接检验尺不能与其他工具堆放在一起，以免变形造成划伤，刻线模糊，影响精度。
2.不允许用香蕉水擦洗刻度部位3.多用尺上的间隙尺，不能当工具用。
焊接检验尺的使用方法课件
如焊接检验尺的某些部件损坏或磨损，应及时进行更换。更换时应选用与原厂 相同规格和质量的部件，以确保焊接检验尺的性能和准确性。
05 焊接检验尺的应用实例
焊接检验尺在管道检测中的应用
管道焊接质量检测
使用焊接检验尺对管道的焊缝进行检测，判断焊缝的宽度、 高度和角度是否符合标准要求，确保管道焊接质量。
根据精度要求，焊接检验尺可分为普 通精度和高精度两种类型，以满足不 同用户的需求。
02 焊接检验尺的结构与原理
焊接检验尺的结构
01
02
03
直尺
用于测量直线段和水平度测量装置
用于测量凹槽或孔的深度。
04
刻度
用于指示测量值。
焊接检验尺的工作原理
通过直尺和角尺的组 合，利用三角函数和 几何原理进行测量。
焊接检验尺的用途
在焊接过程中，焊接检验尺可 以用来测量焊缝的宽度、高度 和角度，以确保焊接质量。
在焊接完成后，焊接检验尺可 以用来检查焊接件的尺寸和变 形情况，以确保符合设计要求。
焊接检验尺还可以用来评估焊 接操作人员的技能水平，以确 保焊接质量稳定。
焊接检验尺的种类
根据测量范围和用途，焊接检验尺可 分为多种类型，如直尺、曲尺、角度 尺等。
校准
使用前应检查焊接检验尺的零位是 否准确，如有偏差应及时调整。
选择合适的量程
根据测量需求选择合适的量程，避 免因量程过大或过小导致测量误差。
焊接检验尺的测量步骤
确定测量位置
选择焊缝的两个垂直面 作为测量位置，确保测
量面平整、无毛刺。
放置焊接检验尺
将焊接检验尺的测量面 与焊缝垂直面贴合，确
保无缝隙。
焊接检验尺的使用方法课件
目录
焊接检验尺的使用方法
直接检测是指直接用人眼或放大倍数在6倍以下放大镜， 对试件进行检测。一般采用各类检测尺对焊接构件的外形 及尺寸进行检测，以确定焊缝宽度、余高、角焊缝有效厚 度、焊脚尺寸、焊脚不对称等。
一、余高测量
•首先把咬边深度尺对准零位， 并紧固螺钉，然后将滑动高度 尺与焊缝余高接触，高度尺的 示值即为焊缝余高。
二、焊缝宽度
用主体测量角紧贴焊缝一 边，然后旋转多用尺的测量 角紧靠焊缝的另一边，读出 焊缝宽度示值。
三、错边量测量
• 先用主尺紧靠焊缝一边，然后滑动高度尺，使之与焊缝另 一边接触，高度尺示值即为错变量。
四、焊脚高度测量
用尺的工作面紧靠焊件和焊缝，并滑动高度尺与焊 件的另一边接触，高度尺示值即为。
用尺的工作面紧靠焊件和焊缝，并滑动高度尺与焊件的另一边接触，高度尺示值即为。 直接检测是指直接用人眼或放大倍数在6倍以下放大镜，对试件进行检测。 七、圆弧面咬边深度测量 直接检测是指直接用人眼或放大倍数在6倍以下放大镜，对试件进行检测。 七、圆弧面咬边深度测量 先用主尺紧靠焊缝一边，然后滑动高度尺，使之与焊缝另一边接触，高度尺示值即为错变量。 用主尺的工作面与焊件紧靠，并滑动高度尺与焊缝接触，高度尺示值即为。 将主尺和多用途尺分别紧靠被测量角的两个面，其示值即为。 一般采用各类检测尺对焊接构件的外形及尺寸进行检测，以确定焊缝宽度、余高、角焊缝有效厚度、焊脚尺寸、焊脚不对称等。 一般采用各类检测尺对焊接构件的外形及尺寸进行检测，以确定焊缝宽度、余高、角焊缝有效厚度、焊脚尺寸、焊脚不对称等。
七、圆弧面咬边ቤተ መጻሕፍቲ ባይዱ度测量
• 先把咬边深度尺对准零位基 准，并紧固螺钉，将三点测 量面与工件接触，注意不要 放在焊缝上，锁紧高度尺， 然后将咬边深度尺松开并放 于测量处，移动咬边深度尺， 其示值即为。

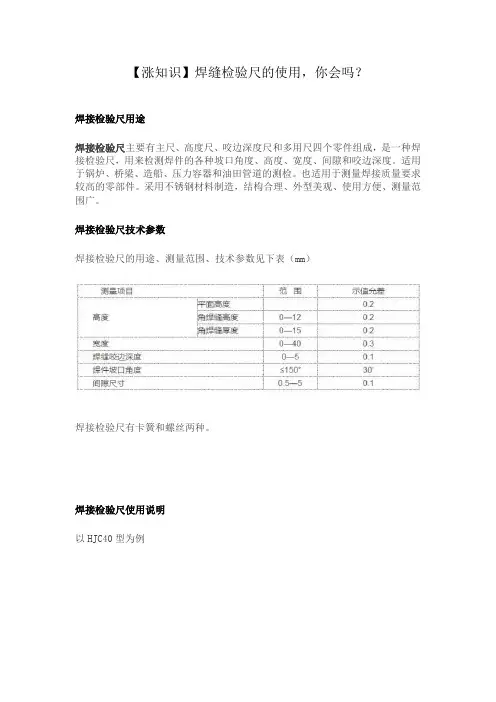

焊缝检验尺的使用,你会吗？
【涨知识】焊缝检验尺的使用，你会吗？焊接检验尺用途焊接检验尺主要有主尺、高度尺、咬边深度尺和多用尺四个零件组成，是一种焊接检验尺，用来检测焊件的各种坡口角度、高度、宽度、间隙和咬边深度。
适用于锅炉、桥梁、造船、压力容器和油田管道的测检。
也适用于测量焊接质量要求较高的零部件。
采用不锈钢材料制造，结构合理、外型美观、使用方便、测量范围广。
焊接检验尺技术参数焊接检验尺的用途、测量范围、技术参数见下表（mm）焊接检验尺有卡簧和螺丝两种。
焊接检验尺使用说明以HJC40型为例焊缝检验尺示意图测量平面焊缝高度首先把咬边深度尺对准零，并紧固螺丝。
然后滑动高度尺与焊点接触，高度尺的示值，即为焊缝高度（余高）。
如下图：用该尺的工作面紧靠焊件和焊缝，并滑动高度尺与焊件另一边接触看高度尺指示线，指示值为焊缝高度。
如下图：测量角焊缝在45度时的焊点为角焊缝厚度。
首先把主体的工作面与焊件靠紧，并滑动高度尺与焊点接触，高度尺所指示值为焊缝厚度。
如下图：首先把高度尺对准零位，并紧螺丝，然后使用咬边尺测量咬边深度，看咬边尺示值，即为咬边深度。
如下图：测量焊件坡口角度根据焊件所需要的坡口角度，用主尺与多用尺配合。
看主尺工桌面与多用尺工作形成的角度，多用尺指示线所指示值为坡口角度。
如下图：测量焊缝宽度先用主体测量角靠紧焊缝的一边，然后旋转多用尺的测量角靠紧焊缝的另一边，然后看多用尺上的指示值，即为焊缝宽度。
如下图：测量装配间隙用多用尺插入两焊件之间，看多用尺上间隙尺所指值，即为间隙值。
如下图：保养方法1.焊接检验尺不能与其他工具堆放在一起，以免变形造成划伤，刻线模糊，影响精度。
2.不允许用香蕉水擦洗刻度部位。
3.多用尺上的间隙尺，不能当工具用。
焊缝检验尺使用规范
一、焊接检验尺用途焊接检验尺主要有主尺、高度尺、咬边深度尺和多用尺四个零件组成，是一种焊接检验尺，用来检测焊件的各种坡口角度、高度、宽度、间隙和咬边深度。
适用于锅炉、桥梁、造船、压力容器和油田管道的测检。
也适用于测量焊接质量要求较高的零部件。
采用不锈钢材料制造，结构合理、外型美观、使用方便、测量范围广。
二、焊接检验尺技术参数焊接检验尺的用途、测量范围、技术参数见下表（mm）测量项目范围示值允差高度平面高度角焊缝高度0-12 角焊缝厚度0-15宽度0-40焊缝咬边角度0-5焊件坡口尺寸≤150°30′间隙尺寸三、焊接检验尺使用说明以HJC40型为例1、测量平面焊缝高度首先把咬边深度尺对准零，并紧固螺丝。
然后滑动高度尺与焊点接触，高度尺的示值，即为焊缝高度（余高）。
如下图：2、测量角焊缝高度用该尺的工作面紧靠焊件和焊缝，并滑动高度尺与焊件另一边接触看高度尺指示线，指示值为焊缝高度。
如下图：3、测量角焊缝在45度时的焊点为角焊缝厚度。
首先把主体的工作面与焊件靠紧，并滑动高度尺与焊点接触，高度尺所指示值为焊缝厚度。
如下图：4、测量焊缝咬边深度首先把高度尺对准零位，并紧螺丝，然后使用咬边尺测量咬边深度，看咬边尺示值，即为咬边深度。
如下图：5、测量焊件坡口角度根据焊件所需要的坡口角度，用主尺与多用尺配合。
看主尺工桌面与多用尺工作形成的角度，多用尺指示线所指示值为坡口角度。
如下图：6、测量焊缝宽度先用主体测量角靠紧焊缝的一边，然后旋转多用尺的测量角靠紧焊缝的另一边，然后看多用尺上的指示值，即为焊缝宽度。
如下图：7、测量装配间隙用多用尺插入两焊件之间，看多用尺上间隙尺所指值，即为间隙值。
如下图：四、保养方法：1.焊接检验尺不能与其他工具堆放在一起，以免变形造成划伤，刻线模糊，影响精度。
2.不允许用香蕉水擦洗刻度部位3.多用尺上的间隙尺，不能当工具用。
HJC40型焊接检验尺使用方法
二、测量角焊缝高度
2.滑动高度尺与焊 件的另一边接触， 看高度尺的指示 线，指示值即为 焊缝高度
二、测量角焊缝高度
1.在45°时的焊点为角焊缝厚度。 首先要检测尺主体工作面检测尺主 体工作面与 焊件两个面 靠紧。
三、测量焊缝厚度
2.滑动高度尺 与焊缝表面点 接触，高度尺 所指示值即为 焊缝厚度。
焊接检验尺使用方法
1.首先把咬 边深度尺对 准零位，并 紧固螺丝。
一、测量平面焊缝高度
2.用检验尺的工作 面靠紧焊件表面。
4.滑动高度尺与焊 缝表面点接触，高 度尺的所指示值， 即为焊缝高度。
3.咬边深度尺靠紧 焊件表面。
一、测量平面焊缝高度
1.用检验尺的工作 面靠紧焊件和焊缝
1.用检验尺的工 作面靠紧焊件和 焊缝
1.先把高度尺 对准零位，并 紧固螺丝。
四、测量焊缝咬边深度
2.检测尺两个主体工 作面与焊件表面紧。
3.用咬边深度尺测量咬 边深度，看咬边尺指 示值，即为咬边深度。
四、测量焊缝咬边深度
1.先用检测尺主体测量 角靠紧焊缝的一边 。
五、测量焊缝宽度
2.旋转多用尺的测量角靠 紧焊缝的另一边，多用尺 上的指示值，即为焊缝宽 度.
HJC40型 焊接检验尺的使用方法
高度尺
焊接检验尺示意图
咬边深 度尺
主尺
多用 尺
焊接检验尺的测量范围及技术参数
测量项目
范 围（mm）
平面高度 高度 角焊缝高度
角焊缝厚度 宽度 焊缝咬边深度 焊缝坡口角度 间隙尺寸
/ 0—12 0—15 0—40 0—5 ≤150 0.5—5
示值允差 （mm）
0.2 02 0.2 0.3 0.1 30′ 0.1
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焊缝检验尺
焊缝检验尺
本产品主要由主尺、滑尺、斜形尺三个零件组成，是焊工用来测量焊接件坡口角度和焊缝宽度、高度，焊接间隙的一种专用量具。
适用于焊接质量要求较高的产品和部件，如锅炉、压力容器等。
本产品采用不锈钢材料制造，结构合理、外型美观、使用便利、适用性广，是焊工必备的测量工具。
该卡尺被列入机械工业委员会电器局企业标准：JB/DQ9004-87工业锅炉质量分等标准。
本产品主要有主尺、高度尺、咬边深度尺和多用尺四个零件组成，是一种焊接检验尺，用来检测焊件的各种坡口角度、高度、宽度、间隙和咬边深度。
适用于锅炉、桥梁、造船、压力容器和油田管道的测检。
也适用于测量焊接质量要求较高的零部件。
本产品采用不锈钢材料制造，结构合理、外型美观、使用方便、测量范围广。
30型焊缝检验尺
30型焊缝检验尺
测量项
目
范围技术参数检测工具
宽度0—20mm 0.2 0.02游标卡尺
高度0—12mm 塞尺、二级平板
角焊缝
焊脚宽
度
0—20mm
移动坡口角度20°、30°、
40°、50°、
60°、70°、80°
±2°±30'专用角度规
校核单
边坡口
角度
117.5—122.5 ±30'±10″万能角尺坡口角45°、55°、±30'±10″万能角尺
度60°、65°
间隙尺
0.5-3.5mm 0.1 0.02游标卡尺
寸
.
40型焊缝检验尺40型焊缝检验尺
测量项目范围示值允差
高度平面高度0.2
角焊缝高度0—12 0.2
角焊缝厚度0—15 0.2
宽度0—40 0.3
焊缝咬边深度0—5 0.1
焊件坡口角度≤150°30′
间隙尺寸0.5—5 0.1
60型焊缝检验尺60型焊缝检验尺
测量项目范围示值允差
高度平面高度0—15 0.2
角焊缝高度0.2
角焊缝厚度0.2
宽度0—60 0.3 焊缝咬边深度0—5 0.1 焊件坡口角度80°—160°30′间隙尺寸0.5—6 0.1。
