电机嵌线方法和步骤
嵌线的一般过程及操作方法
嵌线的⼀般过程及操作⽅法 嵌线就是将绕制好的线圈下到槽⾥的过程。
对⼀般的⼩容量电动机，其绕组线径⼩，匝数多，线圈须逐根嵌⼊槽中，所以称之为散嵌线圈。
散嵌线圈有交叠法和整嵌法两种嵌线⽅法，在此只介绍交叠法在单层链式绕组嵌线中的应⽤。
交叠法的嵌线特点是:先嵌⼀个线圈的其中⼀个有效边，另⼀个有效边暂时不能嵌⼊(称为吊把)，只有当该槽下层边(对双层绕组)或前⼀槽沉边(对单层绕组)已嵌⼊后，才能将该边嵌⼊。
由于其端部线圈连接线呈交叠分布，故称其为“交叠法”。
(1)嵌线的⼀般过程 嵌线前定⼦要放在⼯作台上，引出线孔应在轴⾝侧。
将裁好的槽绝缘插⼊槽内，并使槽绝缘均匀地伸出铁芯两端。
由于在嵌线时，经常左右拉动线圈，易使槽绝缘⾛偏移位，因此每嵌完⼀个线圈边，应检查槽绝缘在槽中的位置。
放置好槽绝缘后，将线圈经槽⼝分散嵌⼊槽内。
嵌线时，槽⼝须垫引槽纸(或将槽绝缘伸出槽⼝)，以防槽⼝棱⾓刮伤电磁线绝缘。
虽然散嵌线圈对电磁线排列元严格要求，但电磁线不能太乱，更不能交叉太多，以免槽内容纳不下和损伤电磁线绝缘。
对于槽满率⾼的电动机，尤其要注意将电磁线整理整齐。
在嵌线过程中，须时时注意将绕组端部整形，两端长度须整齐对称，每嵌完⼀组线圈，即应压出线圈端部斜边。
绕组端部相间绝缘必须到位。
对于双层绕组，相间绝缘要与层间绝缘交叠;对于单层绕组，相间绝缘要与盖槽绝缘交叠。
否则容易引起短路故障。
(2)操作⽅法 ①将线圈整理扁平。
因为散嵌线圈嵌⼊的是半闭⼝槽，槽⼝较窄，故须将软线圈整理扁平到适当尺⼨才容易将线圈下到槽内。
其操作⽅法如下所述。
a.将线圈缩宽。
⽤两⼿的拇指和⾷指分别抓压线圈直线转⾓处，使线圈宽度压缩到进⼊定⼦内腔时不碰到铁芯。
ｂ.扭转直线边。
⽤左⼿⼤拇指和⾷指捏住直线边靠转⾓部分，将两边同向扭转，如图1. 59所⽰。
使上层边外侧导线扭向上，下层边外侧导线扭向下。
c.捏扁直线边。
将右⼿移到下层边与左⼿配合，尽量将下层直线边靠转⾓处捏扁，然后左⼿不动，右⼿指边捏边向下滑动，使下层边梳理成扁平的形状。
电机嵌线教学(09 11 )
4、 工艺要点
⑴. 形：呈扭绞状态。
①
⑵. 嵌：推、拉、划。
②
⑶. 封：剪、折、契。
③
同学们，我们已将一个线圈的一边嵌入槽中，还有23个槽等待我们
继续嵌入，那么下面的路如何走？ 嵌线工艺已不是问题，现在需要解决的问题是：嵌线的顺序，即嵌 线规律。
原始线圈分布图
二 规律
1. 规律：下一空一，吊二。 2. 含义：
3. 继续嵌：——第2、3、4把线圈——到第12把。
三 事项
1. 导线有序，不交叉；
2. 绝缘居中，线不伤； 3. 用力适当，不伤线； 4. 边嵌边整，后好下。
四 小结
1. 2. 3. 工艺；规律；事项。 做到触类旁通，举一反三。 绕组的接线。
§3-3 大修三相异步电动机
——（五）绕组的嵌线
组别：电工电子组
一嵌
1、怎样嵌？
看一个例子：
整队；起步；保持队形；关门。 整形 入槽 排列有序 封口
2、练一练
3、示范操作
⑴ ⑵ ⑶ ⑷ 准备工具（自己制作）。 方向性：电机、线圈。 整形线圈：呈扭绞形。 嵌线：推入，拉入，划入。
⑸
封口：剪，折叠，槽契。
嵌线作业操作步骤

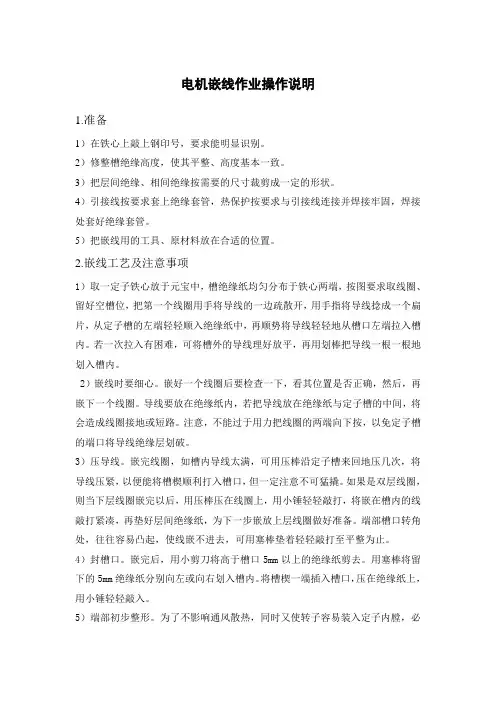

电机嵌线作业操作说明1.准备1）在铁心上敲上钢印号，要求能明显识别。
2）修整槽绝缘高度，使其平整、高度基本一致。
3）把层间绝缘、相间绝缘按需要的尺寸裁剪成一定的形状。
4）引接线按要求套上绝缘套管，热保护按要求与引接线连接并焊接牢固，焊接处套好绝缘套管。
5）把嵌线用的工具、原材料放在合适的位置。
2.嵌线工艺及注意事项1）取一定子铁心放于元宝中，槽绝缘纸均匀分布于铁心两端，按图要求取线圈、留好空槽位，把第一个线圈用手将导线的一边疏散开，用手指将导线捻成一个扁片，从定子槽的左端轻轻顺入绝缘纸中，再顺势将导线轻轻地从槽口左端拉入槽内。
若一次拉入有困难，可将槽外的导线理好放平，再用划棒把导线一根一根地划入槽内。
2）嵌线时要细心。
嵌好一个线圈后要检查一下，看其位置是否正确，然后，再嵌下一个线圈。
导线要放在绝缘纸内，若把导线放在绝缘纸与定子槽的中间，将会造成线圈接地或短路。
注意，不能过于用力把线圈的两端向下按，以免定子槽的端口将导线绝缘层划破。
3）压导线。
嵌完线圈，如槽内导线太满，可用压棒沿定子槽来回地压几次，将导线压紧，以便能将槽楔顺利打入槽口，但一定注意不可猛撬。
如果是双层线圈，则当下层线圈嵌完以后，用压棒压在线圈上，用小锤轻轻敲打，将嵌在槽内的线敲打紧凑，再垫好层间绝缘纸，为下一步嵌放上层线圈做好准备。
端部槽口转角处，往往容易凸起，使线嵌不进去，可用塞棒垫着轻轻敲打至平整为止。
4）封槽口。
嵌完后，用小剪刀将高于槽口5mm以上的绝缘纸剪去。
用塞棒将留下的5mm绝缘纸分别向左或向右划入槽内。
将槽楔一端插入槽口，压在绝缘纸上，用小锤轻轻敲入。
5）端部初步整形。
为了不影响通风散热，同时又使转子容易装入定子内膛，必须对绕组端部进行整形，形成外大里小的喇叭口。
整形方法：用手按压绕组端部的内侧和外侧，或用木榔头锤敲打置于绕组上的敲棒（竹片），严禁损伤导线漆膜和绝缘材料，使绝缘性能下降，以致发生短路故障。
6）端部相间绝缘。
电机嵌线方法
电机嵌线过程工艺守则关键特殊过程——电机嵌线过程工艺守则一、目的：电机生产过程中根据以往经验而知，嵌线过程工艺为影响电机质量的关键过程，特此制订本守则目的为提高电机质量和成品率提高。
二、工艺守则：1、嵌线前的操作（1）放置槽绝缘，槽绝缘纸按设计尺寸将两边反折，反折长度为（ez+0.5）（cm）（如不采用揩口式槽绝缘则免此工序）然后将绝缘纸纵向揩成“U”形插入槽中。
（2）嵌线电机的放置较小的定子由单人操作，这时定子应横向舟稍偏斜一点放置，偏斜度大小，要便于两手分别从两端进入铁心内腔操作为便。
（3）如槽位置的选定原则，电动机定子出线盒端应在操作者的右手一则，1号槽的位置应在嵌线后的引出线位于出口两侧分布，并使之最短。
（4）线圈组的放置，工作台要清扫干净，待嵌的丝圈组放在电机的左手侧（单人操作），线圈组的放置方向是引线端向着电机铁心，并使第1个挂线的全匝数线圈叠放在最上面，其余线圈依连绕的先后顺序叠放，嵌线时要将每个线圈向电机方向翻转。
三、嵌线操作的通用规则与手法：1、线圈的捏扁：（1）缩宽用两手的姆指导和食指分别抓压线圈直线转角部位，使线圈宽度压缩到进入子内腔时不致碰铁心。
对于节距大的线圈，则将线圈横着并垂直于台面，用双手向下压缩线圈。
（2）扭转把欲嵌线圈的下层边扎线解开，左手大姆指和食指捍住直线边靠转角部分，同样用右手指捏住上层边相应部位，将两边同向扭转。
（3）捏扁将右手移到下层边与左手配合，尽量将下层直线边靠转角处捏扁，然后左手不动，右手指边捏边向下滑动。
使下边层梳理成扁平的一排形状，如扁度不够可多梳理几次。
2、下层边（或沉边）的嵌入法：右手将捏扁后的有效边后端倾斜靠向铁心端面槽口，左手从定子另一端伸入接住线圈，双手把有效边靠左段尽量压入槽口内，然后左手慢慢向左拉动，右手一面防止槽口导线骨出，一面梳理后边的导线，边移边压，来回扯动，使全部导线嵌入槽内。
导线嵌入后，用骨线板将槽内导线单向梳理顺直。
电机嵌线接线工艺规范
电机嵌线接线工艺规范1. 引言电机嵌线接线工艺是电机制造过程中的关键环节，直接关系到电机的性能和可靠性。
为了确保电机嵌线接线质量，提高电机的稳定性和使用寿命，制定电机嵌线接线工艺规范是非常必要的。
本文档旨在制定电机嵌线接线工艺规范，确保电机嵌线接线工作按照标准操作流程进行，使得电机的嵌线接线工艺达到规范化、标准化的要求。
2. 接线材料•电机嵌线接线所使用的线缆材料应符合国际、国家或行业标准的要求，确保其导电性能、耐温性能和绝缘性能良好。
•线缆应检查无损坏、变形或腐蚀等现象。
3. 接线工具•接线工具应保持整洁、完好，无损坏情况。
•工具使用前应进行检查和校准，确保其正常工作状态。
4. 接线标准4.1. 接线步骤1.将电机与电源断开连接，并确保电机处于停机状态。
2.根据电气图纸的要求，将电机绕组的每个端子与终端台相对应的连接。
3.采用正确的接线方法，确保不同极性的线路、信号与电源线路的正确连接。
4.使用压接工具进行线缆与终端台的连接，确保接触良好、无松动现象。
4.2. 绝缘处理1.确保线缆裸露的金属部分经过绝缘处理，避免直接接触到终端台或其他导体。
2.使用绝缘套管、绝缘胶带等材料进行绝缘处理，确保线缆与终端台之间的绝缘性能符合要求。
5. 接线质量控制1.在每次接线完成后，应进行质量检查。
2.检查线缆与终端台的连接是否牢固，无松动现象。
3.检查接线部位的绝缘处理是否完好，无裸露的金属部分。
6. 安全注意事项1.在接线操作中，应戴好工作手套和护目镜，确保人身安全。
2.当接线操作涉及到高压电源时，应切断电源，并由专业人员进行操作。
7. 总结本文档规定了电机嵌线接线工艺的规范要求，包括接线材料的选择、接线工具的使用、接线标准、绝缘处理、接线质量控制和安全注意事项等内容。
在实际操作中，必须严格按照规范要求进行，确保电机的嵌线接线质量和安全性能达到要求，提高电机的可靠性和使用寿命。
电机嵌线方法和步骤
电机嵌线方法和步骤电机嵌线是电机制造过程中的一项重要工艺，它是将线圈嵌入电机的铁芯槽中，以实现电机正常运转。
电机嵌线的方法和步骤决定了电机的性能和效果，下面将详细介绍电机嵌线的方法和步骤。
电机嵌线的方法主要有手工嵌线和自动嵌线两种。
手工嵌线是传统的方法，操作简单，但效率较低；自动嵌线则是利用机械设备进行嵌线，效率高但要求设备精密。
下面将分别介绍这两种方法的步骤。
手工嵌线的步骤如下：1. 准备工作：首先，准备好需要使用的线圈和铁芯槽。
线圈是由绝缘导线缠绕而成，铁芯槽是电机铁芯的一部分，用来容纳线圈。
2. 固定线圈：将线圈固定在嵌线工作台上，确保线圈的位置准确。
3. 嵌线：按照电机的设计要求，将线圈逐一嵌入铁芯槽中。
需要注意的是，线圈应该嵌入到正确的位置，并且不能有错位或交叉。
4. 线圈固定：线圈嵌入后，使用胶水或绝缘胶带将线圈固定在铁芯槽中，以避免线圈移位或短路。
5. 清理和检查：清理嵌线过程中产生的废料和杂物，并对嵌线结果进行检查，确保线圈嵌入正确且固定牢固。
自动嵌线的步骤如下：1. 准备工作：同样需要准备线圈和铁芯槽，同时还需要调整自动嵌线机的参数，以适应不同的电机型号和尺寸。
2. 安装线圈：将线圈放置在自动嵌线机的送料装置上，并调整好线圈的位置和角度。
3. 启动嵌线机：启动自动嵌线机，它会按照预设的程序自动将线圈嵌入铁芯槽中。
在嵌线的过程中，自动嵌线机会根据需要进行自动调整，以确保线圈的位置和角度准确无误。
4. 检查和修正：嵌线完成后，对嵌线结果进行检查，如果有错位或交叉等问题，需要及时进行修正，以确保线圈嵌入正确。
5. 清理和整理：清理自动嵌线机和工作台上的废料和杂物，并整理好线圈和铁芯槽，以备下一次使用。
除了手工嵌线和自动嵌线，还有一些特殊的嵌线方法，如波形线嵌线和分层嵌线等。
这些方法可以根据电机的具体要求和设计需要来选择和采用。
总结起来，电机嵌线的方法和步骤主要包括准备工作、固定线圈、嵌线、线圈固定、清理和检查等。
嵌线操作规程
嵌线操作规程三相交流电机散绕线圈的嵌线是一项比较细致的工作，它要将绕制好的三相绕组逐个线圈按照规定的节距、接法依序嵌入铁心槽内。
散绕线圈嵌线的具体步骤如下：（1）仔细检查清理铁心槽内的绝缘残留物，用锉刀起子修正突出的硅钢片和毛刺，以及纠正铁心两端因拆除旧绕组而产生的硅钢片弯曲等，并用吹风机将槽内杂屑吹干净。
（2）准备好槽绝缘、相间绝缘、层间绝缘、槽楔、整台电机的三相绕组；以及锤子、剪刀、压线板、理线板等材料和工具，并将槽绝缘逐一放入槽中。
（3）认真查看电机修理原始技术数据，看清绕组的型式、节距、并联支路数和接法等，根据上述数据选择合理的嵌线起始位置及绕组的嵌线顺序。
（4）开始嵌线时将带嵌入的第一只线圈靠胸前的元件边用手指把它捻扁，使全部线匝成为扁平一排的状况，然后从一端槽口斜嵌入线圈的部分线匝或全部线匝。
如遇到许多线匝被堵在槽中时，这时可用手指将线圈轻轻摇动使线匝徐徐进入槽中，或用理线板把线匝理清后整齐地括入槽内。
（5）将嵌入的第一只线圈的另一元件推过节距槽暂不嵌入槽中，并用双手在线圈两侧端轻压喇叭口。
如果是单层链式、单层交叉式及双层叠绕组等，均要在嵌入槽中的线圈元件边数达到线圈节距的槽数时，才可将该只线圈另一元件边嵌入其节距槽内。
（6）嵌起始极相组第二只线圈及以后的线圈时，应先将线圈间连接线整理后在嵌入槽中。
然后再把线圈元件边捻扁一次拉入槽内，连接线应置放于线圈的内侧，因为这样能使嵌后的绕组整齐美观。
（7）嵌完A相的第一个极相组后即垫入层间绝缘，并用锤子和压线板将层间绝缘敲平压实。
接着按同样方法嵌入B相的第一极相组并垫好层间绝缘，随后再嵌入C相的第一极相组。
当该极相组中的线圈达到节距槽数时，就应将这个线圈的另一元件边嵌入节距槽的上层，线圈嵌入槽内后即可剪去多余的槽口外绝缘纸，用理线板把绝缘纸拆转压入槽中并用压线板将其压实，然后打入槽楔。
但在打入槽楔时应特别注意不要损坏槽绝缘和绕组。
接着按相同方法将C相第一极相组内达到节距数的线圈嵌完。
《电机嵌线工艺》课件
操作时注意安全，避免发生意外和人身伤害。
电机嵌线工艺的应用和前景
家用电器
电机嵌线工艺在家用电器中广泛应用，如洗衣机、冰箱等。
工业设备
工业设备中的电机嵌线工艺能够提高设备的性能和稳定嵌线工艺对车辆性能至关重要。
将导线按照嵌线工艺方法嵌入到凹槽内。
固定和绝缘
4
使用固定材料和绝缘材料，固定导线并进行 绝缘处理。
电机嵌线工艺的注意事项
1 材料选择
2 操作规范
选择合适的导线和绝缘材料，确保性能和可靠性。
严格按照制作流程操作，避免出现错误和质量问 题。
3 导线固定
4 安全意识
确保导线固定牢固，避免嵌线松动导致电机故障。
《电机嵌线工艺》PPT课 件
电机嵌线工艺是指将导线安装在电机的槽槽隔壁定位凹槽内的工艺技术。本 课程将详细介绍电机嵌线工艺的定义、作用和意义。
电机嵌线工艺的常用方法
分段法
将导线分段嵌入电机槽槽隔壁定位凹槽内，适用于 一些特殊结构的电机。
双层平行法
将导线双层平行嵌入电机槽槽隔壁定位凹槽内，适 用于需要增加电机功率的场合。
单层平行法
将导线单层平行嵌入电机槽槽隔壁定位凹槽内，适 用于简单结构的电机。
环形法
将导线连接成环形嵌入电机槽槽隔壁定位凹槽内， 适用于一些特殊要求的电机。
电机嵌线工艺的制作流程
1
准备工作
准备所需的导线、工具和设备，确保工作区
槽隔壁定位
2
域安全。
根据电机设计要求，进行槽隔壁定位凹槽的
加工。
3
导线嵌入
