焊工合格项目
特种设备焊工项目考试合格项目代号编制方法及其适用范围
特种设备焊工项目考试合格项目代号编制方法及其适用围A9 焊工操作技能考试项目代号焊工操作技能考试项目代号，应按每个焊工、每种焊接方法分别表示。
A9.1 焊工操作技能考试项目表示方法A9.1.1 手工焊焊工操作技能考试项目表示方法A9.1.1.1 手工焊焊工操作技能考试项目表示为○1-○2-○3-○4/○5-○6 -○7，其含义如下：○1焊接方法代号，见表A-1，耐蚀堆焊加代号：（N及试件母材厚度）；表A-1 焊接方法及其代号2表A-2 金属材料类别及示例○3试件位置代号，见表A-4，带衬垫加代号：（K）；表A-4 试件类别、位置及代号续表○4焊缝金属厚度（对于板材角焊缝试件为试件厚度T）；○5外径；○6填充金属类别代号，见表A-3；表A-3 填充金属类别、示例及适用围○7焊接工艺要素代号，见表A-5。
表A-5 焊接工艺因素及代号A9.1.1.2 操作技能考试项目中不出现某项时，则不填。
A9.1.2 焊机操作工操作技能考试项目表示方法A9.1.2.1 焊机操作工操作技能考试项目表示为○1-○2-○3，其含义如下：○1焊接方法代号，见表A-1，耐蚀堆焊加代号：（N与试件母材厚度）；○2试件位置代号，见表A-4，带衬垫加代号：（K）；○3焊接工艺要素代号，见表A-5。
A9.1.2.2 操作技能考试项目中不出现某项时，则不填。
A9.2 项目代号应用举例(1)厚度为14mm的Q345R钢板对接焊缝平焊试件带衬垫，使用J507焊条手工焊接，试件全焊透。
项目代号为SMAW-FeⅡ-1G（K）-14-Fef3J；(2)壁厚为8mm、外径为60mm的Q245R钢管对接焊缝水平固定试件，背面不加衬垫，用手工钨极氩弧焊打底，背面没有保护气体，填充金属为实芯焊丝，采用直流电源，反接施焊，焊缝金属厚度为3mm。
然后采用J427焊条手工焊填满坡口。
项目代号为GTAW-FeⅠ-5G-3/60- FefS-02/11/13和SMAW-FeⅠ-5G（K）-5/60- Fef3J；(3)板厚为10mm的Q345R钢板对接焊缝立焊试件无衬垫，采用半自动BO2气体保护焊，填充金属为药芯焊丝，背面无气体保护，采用喷射弧施焊，试件全焊透。
焊工取证项目表
母材
方法
焊接试件形式
考试项目
适用范围
Fe II类
（碳钢及低合金钢）
焊条电
弧焊
板板对接
SMAW-FeⅡ-2G-12-Fef3J
板板对接平、横焊，直径≥76的管管对接平、横焊以及除接管与法兰焊接外的角接接头
SMAW-FeⅡ-3G-12- Fef3J
板板对接平，上立焊，直径≥76的管管对接平、上立焊以及除接管与法兰焊接外的角接接头
SMAW- FeⅣ-6G-5/57- Fef4J
焊缝金属厚度≤10的板板对接，直径≥25，厚度≤10的管管对接以及除接管与法兰外的角接接头
管板角接（≥φ25）
SMAW- FeⅣ-6FG-12/57- Fef4J
直径≥25的接Leabharlann 与筒体，接管与法兰的焊接；筒体与管板、筒体法兰的组合焊缝，
及其他角接接头。
FeⅣ类（不锈钢）
焊条
电弧焊
板板对接
SMAW- FeⅣ-2G-12- Fef4J
板板对接平、横焊，直径≥76的管管对接平、横焊以及除接管与法兰焊接外的角接接头
SMAW- FeⅣ-3G-12- Fef4J
板板对接平，上立焊，直径≥76的管管对接平、上立焊以及除接管与法兰焊接外的角接接头
管管对接（≥φ25）
管管对接（≥φ25）
SMAW-FeⅡ-6G-5/57- Fef3J
厚度≤10的板板对接；直径≥25，厚度≤10的管管对接以及除接管与法兰焊接外的角接接头
管板角接（≥φ25）
SMAW- FeⅡ-6FG-12/57- Fef3J
直径≥25的接管与筒体的焊接，接管与法兰的焊接筒体与管板、筒体与法兰的组合焊缝，及其他角接接头。
焊接考试要求及相应项目
焊接考试要求及相应项目一、考试要求1. 考试目的焊接考试旨在评估焊工的技能和能力，确保其具备进行安全有效的焊接工作的能力。
考试要求焊工在特定条件下使用正确的焊接方法和设备，达到符合相关标准和规范的焊接质量要求。
2. 考试合格标准考试合格标准根据不同焊接项目的要求而有所不同。
一般来说，焊工需要满足以下条件才能通过考试： - 无明显的焊缺陷，如气孔、夹渣、裂纹等； - 符合焊接标准和规范的焊接质量要求； - 通过焊接拼合试样的实际测试。
3. 考试项目焊接考试包含以下几个主要项目，具体要求如下：3.1 焊接材料准备在焊接项目之前，焊工需要准备好焊接材料，包括焊接金属材料、焊条或焊丝、气体或药剂等。
焊工需要根据焊接材料的类型和要求进行正确的准备。
3.2 焊接设备检查焊工需要检查焊接设备的状态和性能，确保其正常工作。
包括检查焊接机、电缆、气体供应等设备，确保其符合安全操作要求。
3.3 焊接电流设置根据焊接项目的要求，焊工需要正确设置焊接电流。
电流设置不当可能导致焊接质量不达标或设备损坏。
3.4 清洁工作区域焊工需要在焊接之前清洁工作区域，确保没有杂质和污染物。
清洁工作区域可以提高焊接质量和工作安全。
3.5 焊接执行焊工需要按照焊接程序要求进行焊接操作，包括焊接位置、焊接顺序、焊接速度等。
焊接过程中需要注意焊接参数的控制，确保焊缝的形状和质量符合要求。
3.6 焊后处理焊接完成后，焊工需要进行相应的焊后处理。
包括清理焊接残渣、打磨焊缝、进行非破坏性检测等。
焊后处理的目的是提高焊接质量和外观。
二、考试安排1. 考试时间和地点焊接考试的时间和地点将根据实际情况安排。
通常考试会在具备焊接设备和实验室的专业培训机构或焊接工厂进行。
2. 考试流程焊接考试分为理论考试和实际操作考试两个环节。
2.1 理论考试理论考试主要测试焊工对焊接知识和相关标准的理解程度。
考试内容包括焊接原理、焊接材料、焊接方法和工艺、焊接标准和规范等。
焊工技能测评标准及评分表
分值
合格标准
焊后清理 5 设备复位、工具摆放整齐、清理试件、打扫场地
扣分标准 每项不正确或遗漏扣1分
得分 得分
焊接用时
分值
合格标准
5
焊前准备、焊接过程及焊后清理共计时间为60分 钟
扣分标准 每超过5分钟扣1分
结果检验
检验项目 焊前、焊后检验 检验员
外观检验
内部质量检验
备注：
1、试件外观缺陷存在裂纹、焊瘤、未熔合等类型中的一项，该技能测试视为不及格； 2、扣分标准：符合合格标准范围内缺陷按照扣分标准执行，超过合格标准范围该项不得分。
焊缝正面余高 焊缝余高差
0-3mm ≤2m（手弧焊≤3）
﹥2mm，扣2分 ﹥1mm，扣2分
5 焊缝宽度差
≤3mm
﹥2mm，扣2分
内部质量
5
单面焊焊缝背面 余高
≤3mm
分值
合格标准
30 JB/T4730.3-2005;JB/T4743.4-2005
﹥2mm，扣3分
评分标准 Ⅰ级30分，Ⅱ级20分，Ⅲ级10
深度≤15%＆且≤ 1.5mm；总长度≤30mm
深度≤20%＆且≤2mm； 总长度≤30mm
≤2mm允许4个
深≤0.1＆，长≤0.38 ＆，允许3个
≤3°
扣分标准 每10mm，扣1分 每10mm，扣1分 每10mm，扣1分
每个扣1分 每个扣1分 ﹥2°扣2分
得分
分值
名称
合格标准
实测尺寸
扣分标准
得分
5 外形 尺寸 5
焊工技能测试评分标准
部门
工段
姓名
测试日期：
总分ห้องสมุดไป่ตู้

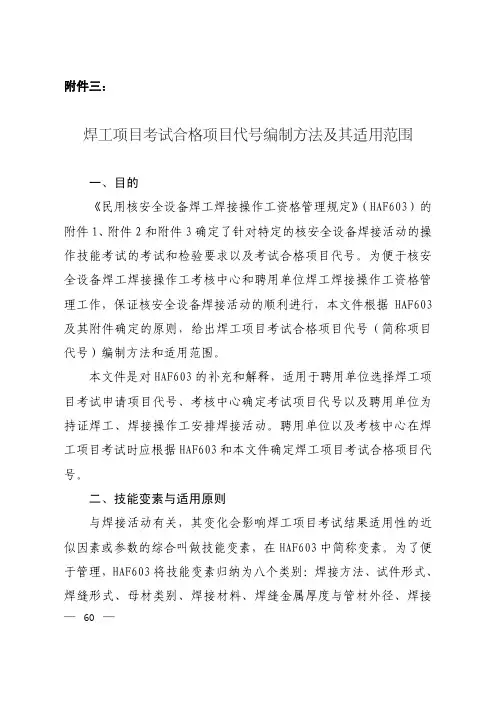

焊工项目考试合格项目代号编制方法及其适用范围
识考试和操作技能考试的简称。除普通焊工项目考试外，焊工项目
考试还包括焊工专项考试和专用焊工项目考试。
z 焊工专项考试
以下三类有特殊要求的焊工项目考试称为焊工专项考试：
（1）X 类专项考试－HAF603 附件 1 表 1 中未列的特殊焊接方法
以及 HAF603 附件 1 表 2 所列Ⅸ类母材的特种金属焊接活动为 X 类专
备注
将带极堆焊（埋弧和电渣堆焊）分成 带极埋弧堆焊和电渣堆焊
— 64 —
六、试件形式代号 6.1 焊工试件形式代号
焊接评定焊工考试焊接性讲解
CE﹤0.4 ﹪时，淬硬倾向不大，焊接性良好
堆焊试件母材厚度 适用于堆焊焊件母材厚度范围（mm）
T（mm）
最小值
最大值
＜25
T
不限
≥25
25
不限
10）焊接位置：6G、6GX、6FG
11）向下立焊和向上焊不能互代。 12）摩擦焊焊考试件应与焊评的焊件相同。
4、合格项目的适用范围：
1）材料变化时，属下列情况之一的，不需重考：
• 手工焊采用某类别钢号合格后：焊接该类别其它钢号； 焊接该类别钢号与低类别钢号的异种钢接头；除Ⅳ外 的低类别钢号。
GTAW-Ⅰ-5G-3／60-02
⑦－焊接要素代号
SMAW-Ⅰ-5G（K）-5／60-F3J
2、焊机操作工考试项目： ①－②－③
①－焊接方法代号［耐蚀堆焊加（N﹢试件母材厚度） ②－试件形式（位置）代号［带衬垫加（K）］ ③－焊接要素代号（两种以上要素时用‘／’分开）
例：版厚为16mm的0Cr19Ni9钢板，采用埋弧自动焊平焊，背
《现场设备、工业管道焊接工程施工及验收规范》
（GB50236－98） 《建筑钢结构焊接工艺规程》（JGJ81－2002） 《石油天然气金属管道焊接工艺评定》
（SY/T0452－2002）
• 焊评的程序和内容
拟定焊评任务书→拟定焊评指导书→试件及设备准备→试件 焊接（记录）→检验检测（报告）→试样制备→理化试验（报告） →编制焊评报告（合格否）
• 焊工合格项目代号：
1、手工焊焊工考试项目：
①－②－③－④／⑤－⑥－⑦（不出现不填）
①－焊接方法代号［耐蚀堆焊加（N﹢试件母材厚度）
焊工国家职业技能标准
焊工国家职业技能标准
焊接是一项古老而又重要的工艺，它在现代工业生产中扮演着至关重要的角色。
焊工作为一个职业，需要具备一定的专业技能和标准。
因此，制定并实施焊工国家职业技能标准对于提高焊工的整体素质和水平至关重要。
首先，焊工国家职业技能标准应该明确规定焊工的基本技能要求。
包括但不限
于焊接设备的操作、焊接材料的选择、焊接工艺的掌握、焊接质量的保证等方面。
这些基本技能是焊工必须掌握的基础，也是保证焊接质量的关键。
其次，焊工国家职业技能标准应该包括对焊工安全意识和操作规范的要求。
焊
接作业中存在着一定的安全风险，因此焊工必须具备良好的安全意识，严格遵守操作规程，做好个人防护措施，确保自身和他人的安全。
另外，焊工国家职业技能标准还应该对焊工的职业素养和团队合作能力提出要求。
作为一名合格的焊工，除了具备专业的焊接技能外，还应该具备良好的职业道德和团队协作精神。
只有这样，才能在工作中做到与人和谐相处，积极配合他人，共同完成工作任务。
此外，焊工国家职业技能标准还应该对焊工的技能培训和继续教育提出要求。
随着科技的不断发展和工业生产的不断进步，焊接技术也在不断更新和演进。
因此，焊工需要不断学习新知识、新技术，提高自己的综合素质和竞争力。
总的来说，焊工国家职业技能标准的制定和实施对于提高焊工的整体素质和水
平具有重要意义。
只有通过严格的技能标准要求，才能培养出一支技术过硬、安全可靠、职业素养高的焊工队伍，为工业生产的发展和进步做出应有的贡献。
焊工国家职业技能标准的不断完善和落实，将为我国焊接行业的发展奠定坚实的基础。
焊工合格项目说明
焊工合格项目说明焊工考试项目代号说明SMAW-Fe I-5G（K）-5/60-Fef3J GMAW-FeⅡ-1G-8/159-FefS-11/15①焊接方法代号(表A-1耐蚀堆焊加代号N与试件母材厚度)—②金属材料类别号（表A-2，试件为异种金属X/X）—③试件位置代号（A-4），带衬垫加K—④焊缝金属厚度（对于板材角焊缝为试件母材厚度）—⑤管外径—⑥填充金属类别号（A-3）⑦焊接工艺要素（A-5）※焊机操作工代号仅有三项：方法、试件形式、焊接要素代号表A-1焊接方法代号返回表A-2钢号分类及代号返回表A-4试件形式、位置代号表A-6 试件适用于焊缝和焊件位置注A-2：板材对接焊缝试件考试合格后，适用管材对接焊缝试件时，管外径应大于或等于76mm。
注A-3：板材角焊缝试件考试合格后，适用于管材角焊缝焊件时，管外径应大于或等于76mm。
表A-7手工焊对接焊缝试件适用与对接焊缝焊件焊缝金属厚度范围返回表A-8 手工焊管材对接焊缝试件适用于对接焊缝焊件外径范围返回注A-4：管材向下焊试件表A-9手工焊管板角接头试件适用于管板角接头焊件范围表A-3填充金属类别、示例与适用范围返回表A-5焊接工艺要素与代号返回SMAW-Fe II-1G-12-Fef3J SMAW-Fe I-5G（K）5/60-Fef3JGMAW-FeⅡ-1G-8/159-FefS-11/15 SMAW-FeⅡ-6G-5/57-Fef3JSAW-1G(K)-07/09/19焊机操作工操作技能考试项目标识方法①焊接方法代号(表A-1耐蚀堆焊加代号N与试件母材厚度)②试件位置代号（A-4），带衬垫加K③焊接工艺要素（表A-5）SAW-1G(K)-07/09/19。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焊工考试项目代号说明
SMAW-FeI-5G（K）-5/60-Fef3J
GMAW-FeⅡ-1G-8/159-FefS-11/15
①焊接方法代号(表A-1耐蚀堆焊加代号N与试件母材厚度)—②金属材料类别号（表A-2，试件为异种金属X/X）—③试件位置代号（A-4），带衬垫加K—④焊缝金属厚度（对于板材角焊缝为试件母材厚度）—⑤管外径—⑥填充金属类别号（A-3）⑦焊接工艺要素（A-5）
※焊机操作工代号仅有三项：方法、试件形式、焊接要素代号
表A-1焊接方法代号返回
表A-2钢号分类及代号返回
表A-4试件形式、位置代号表A-6 试件适用于焊缝和焊件位置返回
注A-1：表中“立”表示向上立焊；向下立焊表示为“立向下”焊
注A-2：板材对接焊缝试件考试合格后，适用管材对接焊缝试件时，管外径应大于或等于76mm。
注A-3：板材角焊缝试件考试合格后，适用于管材角焊缝焊件时，管外径应大于或等于76mm。
表A-7手工焊对接焊缝试件适用与对接焊缝焊件焊缝金属厚度范围返回
表A-8 手工焊管材对接焊缝试件适用于对接焊缝焊件外径范围返回
注A-4：管材向下焊试件
表A-9手工焊管板角接头试件适用于管板角接头焊件范围
表A-3填充金属类别、示例与适用范围返回
表A-5焊接工艺要素与代号返回
SMAW-FeII-1G-12-Fef3J SMAW-FeI-5G（K）5/60-Fef3J GMAW-FeⅡ-1G-8/159-FefS-11/15 SMAW-FeⅡ-6G-5/57-Fef3J
SAW-1G(K)-07/09/19
焊机操作工操作技能考试项目标识方法
①焊接方法代号(表A-1耐蚀堆焊加代号N与试件母材厚度)
②试件位置代号（A-4），带衬垫加K
③焊接工艺要素（表A-5）
SAW-1G(K)-07/09/19。
