6一层顶板模板安装-概论
一层-六层模板方案
美景天城68＃楼一层～六层模板结构施工方案本工程一层～六层框架柱、框架梁、现浇板楼梯均采用组合木模板，支撑固定采用ф50*3.5钢管。
现依据《建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001进行编制设计施工。
一、梁柱模板施工组合：本工程框架柱梁均采用组合木模板组拼，2根ф50*3.5钢管对拉螺栓3型扣件固定。
木模板采用(2400mm*1200mm*1.5mm)多层板和(60mm*100mm)方木。
根据混凝土断面尺寸、方木间矩小于150mm 用多层板组成。
梁支撑采用ф50*3.5钢管井字连接、双排固定间距纵横1米。
梁柱竖向模板采用对拉螺栓3型扣件纵横间距400mm固定。
二、现浇顶板模板施工组合：本工程现浇板模板采用组合木模板组拼，木模板采用(2400mm*1200mm*1.5mm)多层板和(60mm*100mm)方木组成间距150排拼横向组成。
支撑系统采用ф50*3.5钢管井字连接，四道固定、立杆纵横间距1米，顶部采用由托调节高低，底部素土全部夯实采用每根钢管下垫板防止下沉。
三、楼梯模板施工组合：1.本工程楼梯模板采用组合木模板组拼，木模板采用(2400mm*1200mm*1.5mm)多层板和(60mm*100mm)方木组成间距150排拼竖向组成，竖向采用2根ф50*3.5钢管，间距为1000mm用十字型扣件固定，支撑系统采用ф50*3.5钢管井字连接，设置扫地杆保证立杆不移位。
踏步采用吊模挂线设置3道固定。
混凝土自重（r c）为24KN/m3，强度等级框架墙、柱为C30 框架梁、现浇板c30，楼梯为C20，混凝土温度为200c，用插入式振捣器振捣。
钢材抗拉强度设计值:Q235钢为215N/㎜2，普通螺栓为170 N/㎜2。
木模的允许挠度：面板为1.5㎜，钢管为3㎜。
验算：木模板、方木、对拉螺栓是否满足设计要求？1、荷载设计值（1）混凝土侧压力1)混凝土侧压力标准值：按公式F1=0.22r c t0β1β2V1/2和F2=r c H进行计算。
建筑模板的安装方法
建筑模板的安装方法作为一个建筑的人才，你在工作的时候应该怎么样安装建筑模板?请看下面：施工顺序：垫层模板→基础梁模板→构造柱模板→柱模板→墙板模板→圈梁模板→梁模板→楼板模板→楼梯模板。
(一)垫层模板1.基础一般来说高度不高，但体积较大，安装前应将基础的中心线及基础的标高先进行核对，先在基础面上弹出纵横轴线和四周边线，按四周边线尺寸把侧模板对准边线垂直竖立，并用校正侧模板垂直度和标高无误后，用斜撑和支撑钉牢稳固，保证侧压力的稳定性及刚度。
2.安装完毕后清扫工作面内的杂物并检查模板的轴线，几何尺寸、标高是否符合设计图纸要求。
3.独立基础底板砼垫层浇捣完成后按图纸设计进行基础放线，在砼垫层上弹出独立基础外边墨线，然后按所弹墨线以外进行模板制安。
(二)基础梁模板1.基础梁底土方夯实后，采用砖砌胎模，用1∶3水泥砂浆，按承台的宽度每边砌粘土实心砖至孔桩标高，以利砼浇捣。
2.梁的跨度较大而宽度一般不大，基础梁外侧模板拼装而成，先在垫层上弹出梁两侧边线，按边线尺寸把侧模对准直度和标高无误后，用斜撑和支撑钉牢稳固。
(三)构造柱模板1.外墙构造柱。
根据图纸中构造柱尺寸加上外部边50--60mm木模板订在柱模下口，以免错位漏浆，按垂直高度每隔400～500间距在墙上穿φ12螺栓，将配好的模板安装在构造柱部位，其中一边下部留150～200cm 清垃圾孔。
用铅垂校直，用c型相应背楞拧紧螺栓。
2.内墙构造柱。
内墙构造柱支模方法与外墙基本相同，区别是螺栓改为柱箍加固。
其它按外墙构造柱施工方法进行施工。
(四)柱模板1.柱的断面尺寸不大，但比较高，安装前应按弹出的十字交叉线和四周边线，由四边与柱断面拼装一样的板，加上柱头于梁接点处小板(含非标板))尺寸的板，拼装成组合定型模板。
合拢四边柱模加固扣子，扣子间距不小于150mm，否则漏浆。
柱模底部应开有清理模板内杂物的清除口，模板外面加设柱箍箍牢，柱箍间距下面为300---400mm。
顶板模板安装
3/8
装钉侧板，楼梯的施工缝设置在休息平台的 1/3。（楼梯支模详见下图）
（五）梁、楼板模板拆除规定： 1、顶板梁模板拆除的申请制度：由木工工长申请，技术负责根据试验室 提供的该部位混凝土抗压强度报告，核定该强度是否满足规范的要求而批 准。 2、侧面模板拆除时，混凝土强度应能保证其表面及棱角不因拆模而损坏， 予埋件或外露钢筋不因拆模碰挠而松动。
4、铺设竹胶板：采用 12mm 厚竹胶板，应先铺设整块竹胶板，对于不够整 数的竹胶板，再用小块竹胶板补齐，拼缝要严密；用铁钉将竹胶板与下 面的木龙骨钉牢，注意，铁钉不宜过多。模板拼缝处必须刨平硬拼，不 得在模板拼缝处粘贴封箱胶带及海绵条。
1/8
5、铺设完毕后，用靠尺、塞尺和水准仪检查模板的平整度与标高，并进 行必要的校正。
2/8
12厚覆面竹胶板
自粘胶条
平台模板系统
100*100木方 可调升降支撑 50*100木方 12厚覆面竹胶板 48钢管
平台支撑系统 梁模系统
斜撑系统
固定扣件
50*100木方 自粘胶条
平台梁支撑系统
（三）平台吊模 浇筑平台混凝土时，外侧周围、楼梯间、电梯井及房间内卫生间结构降板 等部位需要吊模。采用竹胶板预制定型模板，利用预留螺栓孔将竹胶板模固定牢 固。需注意：在支模前，需将结构框架柱混凝土上口弹线切平，在混凝土面向下 10mm 处粘贴 5mm 厚海绵条一道，吊模必须与结构框架柱面夹紧，以防止此部位 漏浆。具体做法详见下图：
接缝间用海绵条压紧。
6、允许偏差
项
目
轴线位置
底模上表面标高
截面内部尺寸 层高垂直
允许偏差 3
±3
±3 3
检查方法 尺量检查
用水准仪或拉线和尺量检查 尺量检查
1~6层顶板模板支设
1、在墙体混凝土上弹出墙身＋1.00米线，安装梁模支架之前，在支柱下脚铺设500mm长50×100mm短木方子。每排立杆要在同一条线上，第一排立柱距墙边50cm起步，支柱间距以950mm。支柱上连固10cm×10cm木楞。支柱中间和下方加横杆两道，立杆加可调底座（升降丝）。
5、安全措施：进入现场必须戴安全帽，严禁吸烟，倒运模板时要注意安全，防止扎伤人。交叉作业时注意各个工种之间的安全操作，特殊工种操作须持证上岗。
3．1测量放线：剪力墙、独立柱放线完毕，并经监理验收完毕，根据图纸设计要求划分膨胀带与膨胀后浇带模板。
3．2隐蔽验收：钢筋、水电管线、预留洞口、预埋件等已按图纸设计要求安装完毕，且经
验收，并办完隐检、预检手续。
3．3交接检查：施工过程中严格按“三检”制度进行检查，对不符合要求的及时进行整改。
二、施工操作工艺措施及主要做法要求
2、材料准备
2.1主要材料：木方子50×100×4000mm、100×100×4000mm、多层板1220×2440×15mm、碗扣脚手架、元钉、升降丝、密封条、铅丝、PVC套管、穿墙螺栓、穿墙螺栓螺母、快易收口网等。
2.2膨胀带与膨胀后浇带模板：采用新型快易收口网支设。（防锈白铁皮带网格）
3、作业条件
7、铺设竹模板块：先用阴角模与墙模或梁模连接，然后向跨中铺设平模。相邻两块模板硬拼。拼缝处贴胶条，用钉子固定竹胶模板和龙骨。最后对于不够整片多层板模数窄条缝，采用拼缝模或木方嵌补，但拼缝应严密。
8、后浇带及施工缝模板安装：模板加工成梳子型模，梳子型模应垂直于结构顶板方向设置，为保证施工缝留置平直，梳子模安装时，应在梳子模背面设置背楞，并与结构钢筋固定牢固。

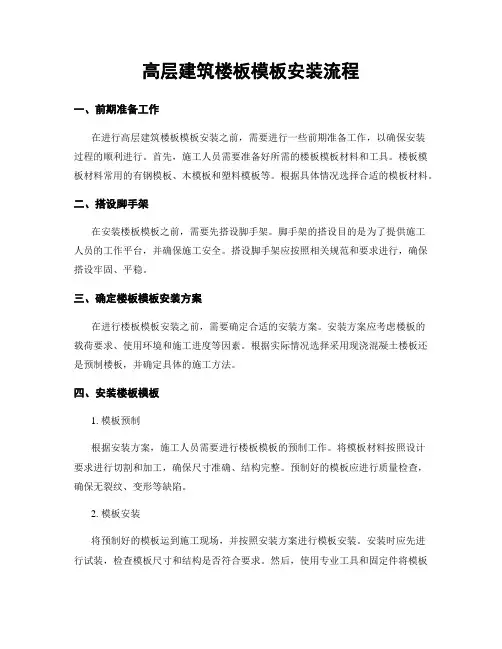

高层建筑楼板模板安装流程
高层建筑楼板模板安装流程一、前期准备工作在进行高层建筑楼板模板安装之前，需要进行一些前期准备工作，以确保安装过程的顺利进行。
首先，施工人员需要准备好所需的楼板模板材料和工具。
楼板模板材料常用的有钢模板、木模板和塑料模板等。
根据具体情况选择合适的模板材料。
二、搭设脚手架在安装楼板模板之前，需要先搭设脚手架。
脚手架的搭设目的是为了提供施工人员的工作平台，并确保施工安全。
搭设脚手架应按照相关规范和要求进行，确保搭设牢固、平稳。
三、确定楼板模板安装方案在进行楼板模板安装之前，需要确定合适的安装方案。
安装方案应考虑楼板的载荷要求、使用环境和施工进度等因素。
根据实际情况选择采用现浇混凝土楼板还是预制楼板，并确定具体的施工方法。
四、安装楼板模板1. 模板预制根据安装方案，施工人员需要进行楼板模板的预制工作。
将模板材料按照设计要求进行切割和加工，确保尺寸准确、结构完整。
预制好的模板应进行质量检查，确保无裂纹、变形等缺陷。
2. 模板安装将预制好的模板运到施工现场，并按照安装方案进行模板安装。
安装时应先进行试装，检查模板尺寸和结构是否符合要求。
然后，使用专业工具和固定件将模板牢固地安装在脚手架上。
安装过程中需要注意模板的平整度和水平度，以保证楼板施工的质量。
五、加固支撑为了确保楼板模板的稳定性和承重能力，需要进行加固支撑工作。
根据设计要求和安装方案，在模板底部设置支撑杆、立柱等支撑结构，以增加模板的承重能力。
加固支撑工作应注重固定牢固、位置准确，确保支撑结构的稳定性。
六、检查和调整完成楼板模板的安装后，需要进行检查和调整工作。
检查模板安装的质量和牢固性，确保无松动和裂缝等问题。
如果发现问题，应及时进行修复和调整，以确保楼板施工的顺利进行。
七、施工现浇混凝土在安装好楼板模板后，需要进行现浇混凝土施工。
根据设计要求和施工方案，将预制好的混凝土运输到施工现场，并借助泵车或浇注设备进行施工。
在浇筑过程中，应注意混凝土的均匀性和密实性，以保证楼板的强度和稳定性。
顶板模板施工方案
顶板模板施工方案1. 引言顶板模板施工方案是在建筑施工中常用的一种构造方案，主要应用于楼板、屋顶等顶部结构的施工。
本文将从施工前的准备工作、模板搭设、模板调整及支撑、混凝土浇筑等方面介绍顶板模板施工的具体步骤和注意事项。
2. 施工前的准备工作在进行顶板模板施工前，需要进行以下准备工作：2.1. 设计和计划根据建筑设计图纸进行仔细研究和分析，制定详细的施工计划。
确定施工日期、模板尺寸、模板材料等。
2.2. 材料采购根据设计要求和施工计划，采购所需的模板材料、支撑材料、螺栓等相关配件。
2.3. 施工人员及设备组织安排合适的施工人员，确定施工所需的设备及工具。
确保施工人员具备相关的技能和经验。
2.4. 搭建临时支撑在施工前，需要进行临时支撑的搭建。
根据设计要求，在楼板下方设置支撑材料及支撑结构，以确保施工期间的安全。
3. 模板搭设3.1. 准备工作在进行模板搭设前，需要在场地上进行地面的清理，确保施工平整。
3.2. 模板安装根据设计要求，将预制的模板板件逐一搭设在临时支撑结构上，确保模板的水平和垂直度。
3.3. 模板固定使用螺栓或其他固定件将模板板件牢固地固定在支撑结构上，确保模板的稳固和安全。
4. 模板调整及支撑4.1. 水平调整在模板搭设完成后，进行水平调整。
使用水平仪和调整工具，调整模板的水平度，以确保施工质量。
4.2. 垂直调整进行垂直度调整。
使用垂直仪和调整工具，调整模板的垂直度，以确保施工质量。
4.3. 支撑检查检查模板的支撑情况。
确保支撑材料和支撑结构的稳固和安全。
5. 混凝土浇筑5.1. 配置混凝土根据施工计划，配制所需的混凝土，并进行质量检查。
5.2. 浇筑混凝土在混凝土浇筑前，需要确保模板和支撑的稳固和牢固。
使用混凝土泵输送混凝土，确保混凝土的均匀浇筑。
5.3. 平整和抹光在混凝土表面呈现均匀平整的情况下，使用抹光工具对混凝土表面进行抹光，以获得光滑平整的表面效果。
6. 施工结束6.1. 模板拆除在混凝土达到预定强度后，进行模板的拆除。
顶板、顶梁模板安装
负二层顶板、顶梁模板安装的相关材料、机具准备、质量要求及施工工艺
交底内容：
3、梁柱节点
（1）框架结构梁柱接头如果处理不好，严重影响结构外观。本工程的梁柱接头模板由专人进行制作，以确保梁柱接头模板的尺寸准确性，梁柱接头模板与梁模板一次支设，以保证梁柱接头的方正。
（2）采用八片定型模板，在后台定型制作。面板采用12mm覆膜胶合板，背肋采用50×100mm木方，木方与竹胶板接触面必须过刨。根据梁的尺寸在模板上留出梁豁，豁口周边加50×100mm木方，木方必须双面过刨。梁豁以下的柱模长度应不小于300mm长。梁柱接头模板由专人进行制作，以确保梁柱接头模板的尺寸准确性。
每个单位工程均搭设折返式步道，坡度为1：3，宽度为1.2m。步道满铺脚手板，在脚手板上每300mm钉一道防滑条。步道两侧搭设防护栏杆，栏杆距步道高度为1.2m，每隔2m加设一道立杆。步道两侧用250mm宽脚手板作为踢脚板，并用#8铁丝和立杆绑扎牢固。整个步道满挂立网，只在操作平台上留出入口。
四、模板加工
2、 楼板模板采用竹胶合大模板，各层板按开间进行布置，以50×100mm的木方作背楞，梁、板模板体系见下图。
技术负责人
交底人
接受交底人
本表由施工单位填写。
技术交底记录
编号
表C2-1
工程名称
6#办公及商业2项工程
交底日期
施工单位
中建-大成建筑有限责任公司
分项工程名称
6B-A~6A-D/6A-1~6A-6负二层顶板、梁模板安装
技术交底记录
编号
表C2-1
工程名称
6#办公及商业2项工程
交底日期
施工单位
中建-大成建筑有限责任公司
分项工程名称
顶板模板安装
内外侧模板用穿墙螺栓加以连接，再用斜撑和 基坑侧壁撑牢。
箱型基础模板支设
二、墙体模板安装 1、单块墙模板就位组拼安装施工要点 2、预拼装墙模板施工要点
箱型基础模板支设
1、单块墙模板就位组拼安装施工要点
（1）在安装模板前，按位置线安装门窗洞口模板，与墙体 钢筋固定，并安装好预埋件或木砖等。
四、模ห้องสมุดไป่ตู้拆除
1、模板拆除的一般要点
（1）在拆各层单块模板时，先拆墙两端接缝窄条模板，然 后再向中心方向逐块拆除。
（2）整拆墙体组拼大模板，在调节三角斜支腿丝杠使地脚 离地时，以模板脱离墙体后与地面呈75°左右为宜。
箱型基础模板支设
2、支架搭设完毕后，要认真检查板下钢（木）楞与支柱连 接及支架安装的牢固与稳定，根据给定的水平线，认真 调节支架翼托的高度将钢（木）楞找平。
3、铺设竹胶板，板缝下必须设钢（木）楞，以防止板端部 变形。
4、平模铺设完毕后，用靠尺、塞尺和水平仪检查平整度与 楼板底标高，并进行校正。
箱型基础模板支设
（3）安装穿墙或对拉螺栓和支固塑料套管，要使螺栓杆端 向上，套管套于螺杆上，清扫模内杂物。
箱型基础模板支设
（4）以同样方法就位另一侧墙模板，然后调整两块模板的 位置和垂直，与此同时调整斜撑角度，合格后固定斜撑， 紧固全部穿墙螺栓的螺母。
（5）模板安装完毕后，全面检查扣件、螺栓、斜撑是否紧 固、稳定，模板拼缝及下口是否严密。
（2）安装模板宜采用墙两侧模板同时安装 （3）用同样方法安装其他若干步模板到墙顶部 （4）钩头螺栓、穿墙螺栓、对接螺栓等连接件都要连接牢
靠，松紧力度一致
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
编号
表C2-1
工程名称去碑营项目部交底日期2015-03-11 施工单位北京中绿建建设工程有限公司分项工程名称模板
交底提要6#一层梁、顶板、楼梯模板安装
交底内容：
(3）检查支撑体系。
支撑体系验收合格后安装主次龙骨。
主龙骨采用100×100mm方木立放，次龙骨采用50×100方木。
在多层板边缘用钉子将面板固定在次龙骨上。
板跨度大于4m小于8m时，按2/1000起拱。
（4）顶板模板尽量使用整板，板与板接缝处增加一根50×100mm的方木次龙骨。
（5）主、次龙骨及碗扣架设置如下图所示：
审核人交底人接受交底人
当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
表C2-1
编号
工程名称 去碑营项目部
交底日期 2015-03-11 施工单位 北京中绿建建设工程有限公司
分项工程名称
模板
交底提要 6#一层梁、顶板、楼梯模板安装
交底内容：
（6）墙体四周顶板底阴角部位根据标高控制线弹出顶板下边线，用50 100的方木侧边贴海棉条紧贴墙面布置，多层板与墙面顶紧，防止漏浆，确保阴角平直。
方料下应有支撑。
上托
方钢墙体
50×100方木
多层板
密封条
50×100方钢
（7）顶板施工缝采用12mm 厚多层板定型制做，依顶板钢筋间距切槽固定卡紧，待混凝土强度达到1.2Mpa 之后，将施工缝模板取下，缝边弹线后用砂轮锯切割5mm 深缝，用扁口钎沿缝边将混凝土软弱层剔除掉，清理干净。
详见下图。
地下施工缝的留置和处理应做隐检，地上施工缝的留置和处理应做预检，进行下一段砼的施工前，必须将接茬处松散砼剔凿清理干净，并进行浇水湿润。
审核人 交底人 接受交底人
当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写
表C2-1
编号
工程名称去碑营项目部交底日期2015-03-11 施工单位北京中绿建建设工程有限公司分项工程名称模板
交底提要6#一层梁、顶板、楼梯模板安装
交底内容：
（8）顶板洞口模板
洞口模板采用多层板、方木加工固定在顶板模板上，模板比顶板厚度高5mm，结构施工期不拆除，等二次结构完成后统一拆除。
审核人交底人接受交底人
当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
板厚
5mm
顶板洞口模板
编号
表C2-1
工程名称去碑营项目部交底日期2015-03-11
施工单位北京中绿建建设工程有限公司分项工程名称模板
交底提要6#一层梁、顶板、楼梯模板安装
交底内容：
楼梯模板：楼梯模板底模为12厚多层板，龙骨为50×100木方背楞，按照楼梯的宽度、高度和长度，踏步的步数来配制。
楼梯踏步侧板采用50mm厚木方制作，板宽应等于楼梯踏步高与梯段板厚，长度按梯段长度确定，根据楼梯踏步尺寸在多层板上放样，制成锯齿形模板，每个锯齿两直角边分别等于踏步的高和宽。
同时每一梯段配置至少一块反三角木。
为保证楼梯模板的阳角的成品保护，楼梯踏步浇完毕立即用多层板进行保护，防止阳角缺棱掉角。
审核人交底人接受交底人
当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
