神华蒙西变压吸附氢提纯装置设备及管道试漏、试压方案天一科技股份有限公司变压吸附气体分离工程研究所中国.成都2012.06装置内设备、管道试压、试漏一、目的试压、试漏是一项重要工作，必须严格认真完成。
易燃、易爆、有毒介质的泄露将危害工厂的安全生产和人员的生命安全。
二、试压、试漏前应具备的条件1、试验范围内管道安装工程除涂漆、保温保冷外，已按设计图纸全部完成，安装质量符合有关规定。
2、焊缝和其它待试验部分尚未涂漆和保温保冷。
3、试验用压力表已经校验，其精度不得低于1.5级，表的满刻度值应为被测最大压力的1.5~2.0倍，压力表不得少于2块。
4、各压力等级的设备和管道连接完毕：压缩空气（必须是无油干燥的压缩空气或氮气）试压，至设计压力2.6MPa的1.15倍，工艺水和冷却水管道等地下管道液压试验0.9MPa；蒸汽管道1.8倍。
5、待测管道与无关系统已用盲板或采用其它隔开。
6、待测管道上的安全阀、仪表元件等已经拆下或加以隔离。
三、试压、试漏前应准备的工具准备好试压、试漏所用的无油干燥压缩空气或氮气，以及准备肥皂水、刷子、洗耳球等气密检查工具。
四、试压、试漏的方法由于装置采用气动程控阀，为了保护程控阀内部件，不建议用水压进行试压，根据GB/T 19773-2005：气压试验前应先预试验0.2MPa检查合格。
试验时应缓慢升压，升压速度0.2MPa/分，将压力升至试验压力的1/3时，用肥皂水涂抹检查所有的管道连接处、设备密封口、管道焊缝及螺纹接头处。
当压力达50%试验压力时，停下检查无异状或泄漏。
然后按每10%试验压力稳压3分钟，直至试验压力。
稳压10分钟后，将压力降至设计压力保压30分钟，检查无泄露和变形。
即试验合格。
然后将气压试验的所有设备和管道在最高工作压力下进行保压（24h），要求每小时的平均泄漏率≤0.5%。
当装置内所有密封点都严密无泄漏时气密试验完成，关闭所有的程控阀，擦去检查处的溶液和溶液污垢，并用干净的压缩空气将设备、管道吹干，以免造成吸附剂受潮，设备、管道生锈。
管道试压及系统调试方案
管道试压及系统调试方案1管道试压1.管道试压1）暗装、保温的管道安装完毕后、隐蔽前按设计规定对管道系统进行强度、严密性试验，以检查管道系统及各连接部位的工程质量。
2）试验标准①室内给水管道：试验压力1.0MPa，检验方法：金属给水管道系统在试验压力下观测10min，压力降不应大于0.02MPa，然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1h，压力降不得超过0.05MPa，然后在工作压力的1.15倍状态下稳压2h，压力降不得超过0.03MPa，同时检查各连接处不得渗漏。
②采暖管道：试验压力1.0MPa，检验方法：使用钢管及复合管的热水采暖系统应在试验压力下10min内压力降不大于0.02MPa，降至工作压力后检查，不渗、不漏；使用塑料管的采暖系统应在试验压力下1h内压力降不大于0.05MPa，然后降至工作压力的1.15倍，稳压2h，压力降不得超过0.03MPa，同时各连接处不渗、不漏。
③生活给水综合试压，试验压力同上，试验时间1小时，压力降不超过0.05MPa，不渗不漏为合格。
2.灌水试验1）暗装排水管道在封闭前进行灌水试验。
2）灌水试验：灌水高度应不低于底层卫生器具的上边缘或底层地面高度。
检验方法：满水15min水面下降后，在灌满观察5min，液面不降，管道及接口无渗漏为合格。
2系统冲洗1.管道系统的冲洗在管道试压合格后，调试前进行。
2.管道冲洗进水口及排水口应选择适当位置，并能保证将管道系统内的杂物冲洗干净为宜。
排水管截面积不小于被冲洗管道截面的60%，排水管接至排水井或排水沟内。
给水管道以系统最大流量、不小于1.5m流速进行管路冲洗，直至出口处的水色和透明度与入口处目测一致为合格。
4.采暖管道以系统最大流量进行管路冲洗，直至出口处的水色和透明度与入口处目测一致为合格。
5.系统冲洗前将管路上的过滤装置、有关阀门拆掉，冲洗合格后再装上。
3 通水试验：给水系统：按设计要求同时开放的最大数量的配水点，全部达到额定流量。
管道试压方案
管道试压方案一、试压目的管道试压是为了验证管道系统在正常工作压力下的密封性和强度，确保管道系统正常运行。
本试压方案旨在确保管道的质量和安全，提供详细的试压步骤及操作要点。
二、试压设备及材料准备1. 试压设备：压力表、试压泵、压力控制器。
2. 试压材料：密封胶带、试压管、接头、夹具等。
三、试压步骤1. 准备工作a) 确认试压设备的准确度和有效性，并进行校准。
b) 检查管道系统，确认无漏水、无损坏或松动的部件。
c) 清洁管道系统，清除积水、杂物及浮渣。
2. 试压前准备a) 关闭所有与待试压管道相连的阀门，确保试压过程中其他部位不会发生压力泄露。
b) 在待试压管道的两端分别安装试压管和接头，将试压管与试压泵连接。
3. 试压操作a) 将试压泵接入待试压管道系统，并逐渐增加压力。
b) 观察压力表的读数，确保压力逐渐升高，无异常泄露。
c) 试压压力达到设计要求后，维持一定时间，通常为10-30分钟。
d) 在试压结束前，检查压力表读数是否稳定，确认无压力泄露。
4. 试压完成a) 停止试压泵的供压，并逐渐释放压力，直至压力降至大气压。
b) 检查试压管和接头是否松动或渗漏。
c) 打开待试压管道的阀门，恢复正常工作状态。
四、试压记录试压过程中应详细记录以下信息：1. 试压日期、时间和地点。
2. 待试压管道的标识和长度。
3. 试压设备的型号、规格和准确度。
4. 试压前的管道检查情况。
5. 试压过程中的压力变化及稳定时间记录。
6. 试压后的管道状态检查结果。
五、安全注意事项1. 操作人员必须具备相关试压知识和技能，严格按照试压方案操作。
2. 在试压过程中，要保持管道系统周围空气流通，避免积水和其他危险物体存在。
3. 严禁在试压过程中进行试验管道的拆装和维修。
4. 如发现异常情况（如压力突然增加、噪音异常等），应立即停止试压并排除故障。
5. 在试压过程中，操作人员应佩戴个人防护装备，确保工作安全。
六、试压验收标准1. 试压压力符合设计要求，且试压时间达到规定标准。
工业管道压力试验及泄漏性试验方案含试压曲线及试验记录表式
工业管道压力试验及泄漏性试脸方案编制：×××审核：XXX批准:×××XX特种设备安装有限公司二。
二三年二月一日压力试验（含泄漏性试验）方案1目的通过对压力管道的压力试验，校核管道的强度和检查管道的密封性。
通过泄漏性试验是为了检查管道的致密性以验证管道设备、阀门、元件的严密性，特别是发现微消穿孔性缺陷，从而对压力管道的施工进行质量控制。
2编制依据（1）设计文件及图纸。
（2）GB50235-2010工业金属管道工程施工规范。
（3）GB/T20801-2023压力管道规范-工业管道。
3范围本施工方案适应于本次氨制冷压力管道安装工程（规格：Φ159×6,长度588米）。
4工作职责4.1本管道的压力试验和泄漏性试验的质量控制由检验责任人控制。
4.2试验方案由技术人员编制，检验责任人审核，质保师批准。
4.3项目施工队进行操作记录，质检员检查，检验责任人和甲方（业主）共同验证，压力试验现场应向监督检验人员约请现场确认压力试验过程及试验结果确认。
5试验准备5.1材料要求（1）系统压力试验和泄漏性试验所使用的施工材料，如无缝钢管、高压橡胶软管、阀门钢板等必须有质量证明书，其质量不得低于国家现行标准的规定，并应按照标准进行外观检验合格。
n1,其（2）试验用的压力表必须检定或校准合格，其精度等级不低于1.6,表盘直径不小于IOOm量程为0~4.0MPa,压力表不少于2块，应分别安装在试验管道（段）的两端，试验用的温度计读数分格不得大于1℃,并检定或校准合格，安装位置应避免阳光曝晒。
5.2主要机具（1）常用设备：氢弧焊机、电焊机、氮气瓶等。
（2）常用工具：角向磨光机、氧气乙烘焊割炬、液压扳手、无齿锯、扳手等常用具。
6.3试验条件（1）压力（泄漏性）试验方案已经过批准。
（2）已经过安全交底和技术交底。
4试验程序6压力（气压）试验6.1 压力试验值的确定根据设计文件的要求，结合施工验收标准GB50235-2010等相关标准。
管道打压试漏的标准

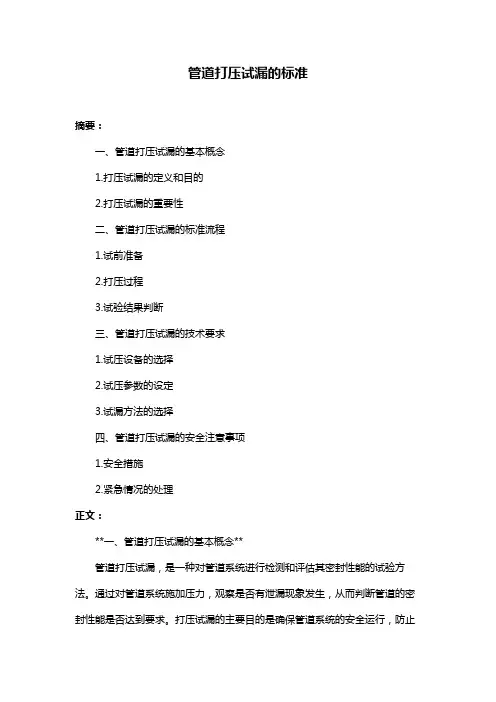

管道打压试漏的标准摘要：一、管道打压试漏的基本概念1.打压试漏的定义和目的2.打压试漏的重要性二、管道打压试漏的标准流程1.试前准备2.打压过程3.试验结果判断三、管道打压试漏的技术要求1.试压设备的选择2.试压参数的设定3.试漏方法的选择四、管道打压试漏的安全注意事项1.安全措施2.紧急情况的处理正文：**一、管道打压试漏的基本概念**管道打压试漏，是一种对管道系统进行检测和评估其密封性能的试验方法。
通过对管道系统施加压力，观察是否有泄漏现象发生，从而判断管道的密封性能是否达到要求。
打压试漏的主要目的是确保管道系统的安全运行，防止因泄漏导致的生产事故和环境污染。
打压试漏的重要性不言而喻。
泄漏的管道不仅会影响生产效率，而且可能带来严重的安全隐患。
因此，进行打压试漏试验，是对管道系统进行严格检验的必要步骤。
**二、管道打压试漏的标准流程**1.试前准备：在进行打压试漏前，首先要对管道系统进行检查，确保管道安装完毕、热处理和无损检测合格。
同时，需要准备好相应的试验设备，如压力表、手动泵等。
2.打压过程：试验时，应将压力表设置在管道系统的最低处。
使用手动泵对管道系统进行升压，升压时间应满10分钟及以上。
在升压过程中，要密切关注压力表的读数以及管道系统的状况，确保管道系统无泄漏现象。
3.试验结果判断：试验结束后，压力降是否在0.05mpa以内，查看是否有管道被损。
若试验结果满足这些条件，说明管道系统的密封性能良好。
**三、管道打压试漏的技术要求**1.试压设备的选择：应选择精度高于0.01mpa的压力表，以确保试验结果的准确性。
2.试压参数的设定：根据管道的设计压力和工作压力，设定合理的试验压力。
一般来说，试验压力为工作压力的1.5倍，但不得小于0.6mpa。
3.试漏方法的选择：根据管道的材质和结构，选择合适的试漏方法，如液体试漏、气体试漏等。
**四、管道打压试漏的安全注意事项**1.安全措施：在进行打压试漏试验时，应设置警戒区域，禁止非试验人员进入。
管道与设备试压试漏方案(精)
目录1、编制依据2、试压试漏的目的3、试压试漏前的准备工作4、试验施工要求5、试压试漏的质量标准6、空气试压试漏1、编制依据（1）GB50235-2003《工业金属管道工程施工及验收规范》（2）GB50236-2001《现场设备、工艺管道焊接工程施工及验收规范》2、试压试漏的目的和使用介质任何设备、管道在施工安装后，为了检验施工质量，防止生产时跑、冒、滴、漏造成各种事故，均应在投料试车前，针对焊接点、阀门以及法兰连接处进行试压和试漏。
一般来说，压力容器和管道试压用水做介质，且不得采用危险的液体。
对于管廊架上公称直径大于500mm的气体管线，考虑用水试压时管廊架的安全承受能力可能不够，可改用空气或氮气做试压介质。
由于气压试验危险性比水压试验大得多，除设计图纸规定要求代替液体进行耐压试验并采取可靠安全措施之外，其它设备、管道一律不准用气体做耐压试验。
3、试压试漏前的准备工作A.设备管道及附件安装并检查合格;B.对于被试压的设备、管道要反复检查，流程是否正确；C.试压前所有的安全阀、压力表应关闭根部阀，有关仪表应隔离或拆除，防止起跳或超程损坏；D.试压试漏现场环境打扫干净;E.参加试压试漏人员经技术培训合格;F.准备好试压用水压泵，气压泵等设备及试压记录;G.有外部保温的,应在试压后进行。
4、试验施工要求A.试验范围内的管道安装工程除涂漆、绝热外，已按图纸施工完毕，并经监理、现场技术人员检查合格。
B.试压时，试验介质、压力、稳定时间都要符合设计要求，并严格按有关规程执行。
C.在检查受压设备和管道时，法兰、法兰盖的侧面和对面都不能站人。
C.管道无损探伤合格，并达到检测比例。
D.试验用压力表校验合格，并在检测周期内其精度不低于1.5级，表的满刻度应为检验被测压力的1.5～2倍，管段试压的压力表不少于2块。
E.把待测管道与无关系统用盲板或其他措施有效隔离，隔离处悬挂标识牌，临时连接管道和加固装备已经完成。
F.所有试压、气密用机具设备准备齐全。
管道试压专项方案
管道试压专项方案管道试压是指在管道系统安装完毕并且通过水、气、氮或其他介质进行密封后，检测管道系统的密封性能，以确保其安全运行。
管道试压专项方案是管道试压工作的详细操作指导，包括试压计划、安全措施、试压工艺等内容。
以下是一份关于管道试压专项方案的参考：一、试压计划1.试压目的：（1）检测管道系统是否存在漏气、漏水等问题，确保系统的密封性能；（2）验证管道系统的耐压能力，确保系统能够承受正常工作压力；（3）排除施工过程中可能引入的杂质，确保管道系统的清洁度。
2.试压对象：（1）管道系统的全部或部分，包括主干管道、支线管道、设备和配件等；（2）试压的范围、区段和试验压力根据实际情况进行确定。
3.试压压力：（1）试压压力应根据设计要求确定，一般为1.25倍或1.5倍的设计工作压力；（2）试压时应逐渐增加压力，每次增加0.1倍试验压力，每次保持不少于10分钟；（3）保持试压压力持续时间应根据试验要求进行确定。
4.试压介质：（1）水：适用于一般管道系统；（2）气体：适用于防结露、防冻等特殊要求的管道系统；（3）氮气：适用于高纯度气体管道系统。
二、安全措施1.试压前的准备工作：（1）确保试压设备的可靠性和准确性，校准试压仪表，并确保试压仪表与试压介质相容；（2）检查管道系统的密封性能，确认未存在明显漏水、漏气的情况；（3）清理管道系统，将可能引起堵塞和损坏的杂质、油污等清理干净；（4）确保试压区域的安全，设置安全警示标志，并保证无人员进入试压区域。
2.试压期间的安全措施：（1）试压过程应有专人负责，负责监测试压压力和试压时间；（2）应定期检查试压设备，确保设备正常工作；（3）在试压期间应保持管道系统的稳定，防止因管道晃动、温度变化等引起试压失败；（4）试压仪表应放置在安全区域内，保证工作人员的安全。
三、试压工艺1.试压步骤：（1）确定试压范围和试验压力；（2）准备试验介质，清理管道系统；（3）设置试压设备，校准试压仪表；（4）逐渐增加试压压力，每次保持不少于10分钟；（5）保持试压压力一段时间，观察有无压力下降；（6）释放试压介质，恢复管道系统原状。
管道试压方案
管道试压方案管道试压是管道工程中必不可少的一个环节，通过试压试验判断其是否符合标准和要求。
试压是利用试压机来给管道施加压力，测试其是否能承受工作中承受的压力和负载。
接下来我们将讨论管道试压的方案。
第一步：了解需求和要求在选择管道试压方案之前，首先需要了解工程的需求和要求。
这包括测试的最高压力、测试的时间、测试的温度范围和测试的位置等。
了解这些需求和要求将有助于您设计出最有效的管道试压方案。
第二步：选择试压机试压机是完成管道试压的重要工具。
根据工程要求，选择合适的试压机非常重要。
试压机可分为手动和自动两种类型。
手动试压机在操作时需要工人手动处理；自动试压机则可以编程控制，无需人工操作。
第三步：选择试压介质选择合适的介质对于完成管道试压同样非常重要。
通常情况下，液体介质用于管道试压，例如水或气体等。
在选择试压介质时，需要考虑到介质的成本、储存方式、使用时的安全性和试压时的效率等因素。
第四步：准备试压设备在进行管道试压之前，需要对试压设备进行准备。
这包括试压机、试压介质和相关器材的测试和维护。
除此之外，还要对管道的盲板和相关配件做好检查和防止漏水准备工作。
第五步：试压试验在试压试验中，需要根据之前的方案和设计进行操作。
我们需要按照计划给管道施加压力，同时贴上试压试验标签。
在此期间，需要观察管道的状况并及时处理问题。
试压试验完成后，需要对试压试验的标签和报告进行归档保存。
总结以上是管道试压方案的相关内容。
在进行管道试压时，必须电化安全，应严格按照方案设计进行操作。
一旦发现问题，需要及时处理。
最后，我们需要准确记录每一次试压试验的数据，以帮助我们进一步了解管道的运行状况，并为下一次试压试验提供参考。
