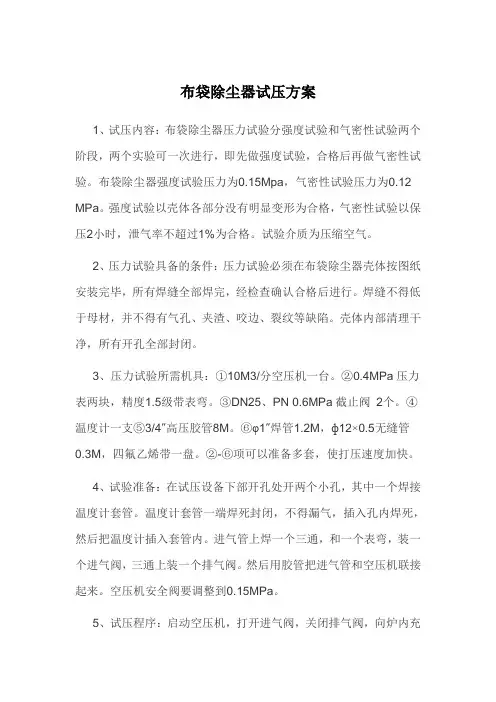

布袋除尘器试压方案
布袋除尘器试压方案1、试压内容：布袋除尘器压力试验分强度试验和气密性试验两个阶段，两个实验可一次进行，即先做强度试验，合格后再做气密性试验。
布袋除尘器强度试验压力为0.15Mpa，气密性试验压力为0.12 MPa。
强度试验以壳体各部分没有明显变形为合格，气密性试验以保压2小时，泄气率不超过1%为合格。
试验介质为压缩空气。
2、压力试验具备的条件：压力试验必须在布袋除尘器壳体按图纸安装完毕，所有焊缝全部焊完，经检查确认合格后进行。
焊缝不得低于母材，并不得有气孔、夹渣、咬边、裂纹等缺陷。
壳体内部清理干净，所有开孔全部封闭。
3、压力试验所需机具：①10M3/分空压机一台。
②0.4MPa压力表两块，精度1.5级带表弯。
③DN25、PN 0.6MPa截止阀2个。
④温度计一支⑤3/4″高压胶管8M。
⑥φ1″焊管1.2M，ф12×0.5无缝管0.3M，四氟乙烯带一盘。
②-⑥项可以准备多套，使打压速度加快。
4、试验准备：在试压设备下部开孔处开两个小孔，其中一个焊接温度计套管。
温度计套管一端焊死封闭，不得漏气，插入孔内焊死，然后把温度计插入套管内。
进气管上焊一个三通，和一个表弯，装一个进气阀，三通上装一个排气阀。
然后用胶管把进气管和空压机联接起来。
空压机安全阀要调整到0.15MPa。
5、试压程序：启动空压机，打开进气阀，关闭排气阀，向炉内充气，充气应分次进行，布袋除尘器充到表压0.05MPa、0.075MPa、0.10MPa、0.125MPa、0.15MPa、时分别停止5分钟，检查设备壳体是否变形，是否有漏气部位，如发现泄露应做好标记，等泄压后一次处理，处理后再从头重新试压。
布袋除尘器达到0.15 MPa停止10分钟后，壳体无明显变形，表压无明显下降，即为强度实验合格。
然后关闭进气阀，打开排气阀，布袋除尘器降至0.12 MPa，关闭进气阀停止10分钟后，开始记录表压和温度，即初压和初温。
2小时后，再记录表压和温度，即末压与末温。
除尘器试车方案
布袋除尘器试车方案一、执行标准和规范1.《工业窑炉大气污染物排放标准》 GB9078--19962.《作业场所空气中粉尘测定方法》 GB5817—19863.《机械设备安装工程施工及验收规范》 GB50231-984.《电气装置安装工程旋转电机施工及验收规范》 GB50170-925.《电气装置安装工程盘柜及二次回路结线施工及验收规范》 GB50171—19926.制造厂、设计单位的有关技术文件要求。
二、试车应具备的条件1.工艺安装施工完毕（阀门、水路、气路等）。
2.电气安装完毕（控制设备安装完毕，电缆接线牢固、正确、接地可靠）。
3.电动机试车应采用正式电源，若因故采用临时电源试运时，应该对临时电源的相序，与电源侧母线相序或电缆所表示的相一致。
4.机械设备润滑油、机油加注完毕。
5.气缸合格气源送达现场，具备使用要求。
6.试车现场及设备经过清扫，道路畅通，照明正常。
三、试车前的检查1.确认动力电缆、控制电缆连接的正确性，开关柜引至启动设备的正确性。
2.本系统表计校验，并有记录、标识。
3.确认电机等保护定值整定完毕并有记录。
4.开车前检查电机一次回路及二次回路的对地绝缘电阻，应符合规范要求，并做好记录，电机停车超过24小时再试车时，应重新做绝缘检查；检查控制保护回路接线的正确性，并做模拟试验，应符合施工图纸及规范要求。
5.对电机和风机进行手动盘车，转动应灵活，无卡阻现象。
6.与工艺联锁的回路，应与有关人员合作试验，试验结果符合施工组要求，并得到业主、监理的认可和确认。
四、试车及检查项目试车时，应由业主或监理组织，并派人员前往现场与配电室有专业人负责联系、操作，开车还必须由工艺人员配合。
开动引风机，用一个小时左右的时间对除尘器清理。
1.检查所有通道和烟气管路的门及检修口是否已关闭和密封,检查脉冲布袋除尘的脉冲管路的气密性、脉冲气压稳定性及脉冲阀的动作是否正常。
2.检查设备管道和接头是否有泄漏。
3.调整喷吹压力，开始喷吹的设置点、脉冲频率和脉冲宽度（这样的脉冲宽度能提供所需的压降，来达到最小的清灰时间和能耗）这些值是基于那些操作记录的。
脉冲式袋式除尘器风机空车调试方案
风机单体无负荷试车（调试）方案编制：审核：批准：20XX年XX月XX日一、编制说明在设备安装中试运转是保证设备安装的规范要求，进一步发现设备安装中存在的问题，并进行调整、修理，以保证生产的需求，它不仅是对安装质量的检测，也是对设备设计和制造技术、质量的全面考验。
目前我公司安装的风机已具备单机试车条件，计划进行空负荷试运行。
风机调试是地面除尘站通风除尘系统调试过程中一个很关键的步骤，风机正常与否直接影响着布袋除尘器的工作状态，布袋除尘器的滤袋使用寿命也和这息息相关。
为使风机试车顺利进行，特制订本方案。
二、技术参数1、风机型号：2、制造厂家：3、风机转速(r/min) ：4、工况风量：5、工况全压：6、工况温度(℃)7、冷却水流量：8、冷却水压力：9、电机功率：三、风机试运转及运转规范调试小组组织机构：施工单位调试组长：调试技术负责人：调试组员：调试应急安全负责人：另需要厂家调试负责人以及业主相关负责人员到场配合调试。
1、人员分工1）、施工单位安装人员待安装完风机全部设施后，应参加分部试运转阶段的调试工作，完成整个过程的测试工作；并负责完成设备的运行维护与现场设备监护。
2）设备厂家技术人员负责引风机的运行操作和运行监视；2、过程质量检查控制点1）、风机系统安装完毕，方可进入分部试运阶段；风机分部试运转结束并已签字认可正常，方可进入引风机通风系统试运转；2）、风机垂直、水平、轴向三个方向的振动速度有效值控制在4.0mm/s以内；3）、引风机电机和轴承温度值不能超过制造厂家规定值。
3、风机试运转A 启动前的准备工作1）、风机新安装后，应重点复查安装情况和各部间歇必须符号图纸要求。
2）、清除机内或进出口风道内的杂物，并用手动盘车数周无卡擦碰撞现象。
3）检查轴承油位冷却水均应正常。
4）、关闭风机进口调节门和出口风门。
5）、检查电机接线是否正确。
6）、电机应单独试转1-2小时检查转向才运转是否正常，确认无误后方可试机运转。
(完整版)单体布袋除尘器电气试车方案
单体布袋除尘器电气试车方案
工具：兆欧表1个；万用表1个。
一、冷态检测
1、外观检查各电缆连接是否紧固，外观有无破损。
2、手动盘动主风机、卸料电机，查看是否转动灵活。
3、分路摇测各控制回路对地绝缘电阻。
4、分别摇测接触器下口至电机（包含电机）端的相间及相对地绝
缘电阻，用万用表测量各相线连接是否正确。
5、拆下接触器下口至电机处的电缆，标记各接线端子连接位置。
6、按序号3-4步骤检查卸料电机接线是否正确。
7、确认所有断路器、空气开关在分位。
二、送电调试
1、将主电源断路器送至合位，观察电压电流表电源指示灯等显示
是否正常，用万用表测量各相电压是否正常。
2、控制回路逐个送电，确认各回路送电后无异常。
3、调试主风机电机控制回路，查看接触器动作是否正常，顺序是
否正确，各按钮指示灯是否工作正常。
4、断开主电源断路器，将接触器下口至电机的电缆按原标记连接
好，并紧固。
5、再次合闸主电源断路器。
6、按序号3-5步骤调试卸料电机。
7、调试各气动阀是否正常工作，对应按钮指示灯是否正常工作。
三、按工艺要求逐步启动各设备。
1、监测主风机电机运行电流是否正常，三相电流是否平衡。
2、监测主风机电机各项振幅振速指标是否正常。
2012年3月20日。
3_除尘联动试车方案说明
3_除尘联动试车方案说明尊敬的客户感谢您选择我们的除尘联动试车方案。
以下是针对该方案的详细说明，以便帮助您了解该方案的设计理念以及在试车过程中的应用。
一、方案概述：除尘联动试车方案是一种综合应用了除尘设备和联动控制系统的试车方案。
该方案旨在通过对试车过程中产生的粉尘进行有效控制，以满足环境保护要求，并确保试车过程的安全性和高效性。
二、方案组成：1.除尘设备：为了降低试车过程中产生的粉尘浓度，我们将根据您的具体需求，选用适当的除尘设备。
常见的除尘设备包括布袋除尘器、电除尘器、湿式除尘器等。
这些设备通过过滤、电除尘或湿润等方式，有效地将试车过程中产生的粉尘捕捉和处理。
2.联动控制系统：为了实现对除尘设备的智能控制，我们将配置一套联动控制系统。
该系统通过与试车设备相连接，实时监测试车过程中产生的粉尘情况。
一旦监测到超出设定的粉尘浓度阈值，系统将自动启动相应的除尘设备，并进行粉尘处理。
同时，该系统还能记录试车过程中的关键数据，以便于后续分析和优化。
三、方案优势：1.环保性能强：通过选择合适的除尘设备，并借助联动控制系统的精确控制，可以大大减少试车过程中对环境的污染，提高环境保护的效果。
2.安全可靠：除尘设备的选择和联动控制系统的配置，能够确保试车过程中产生的粉尘被及时处理，减少对工作人员的危害，提高试车过程的安全性和可靠性。
3.智能化管理：联动控制系统能够实时监测试车过程中的粉尘浓度，并进行自动控制和处理，避免人工干预的繁琐操作。
同时，系统还能记录试车过程中的关键数据，为后续分析和优化提供依据。
四、方案应用：除尘联动试车方案适用于各类试车场景，例如汽车试车、工业设备试车等。
不仅可以帮助企业提高试车过程中的环境保护和安全性，还可以提高试车的效率和质量。
五、方案实施：1.需求分析：我们将与您充分沟通，了解您的具体试车场景和需求，然后根据需求进行方案设计和设备选择。
2.系统配置：我们将根据方案设计，配置除尘设备和联动控制系统，并确保系统与试车设备的互连。
布袋除尘器试车方案
布袋除尘器试车方案一、启动前的检查1、所有设备部件齐全，编号.标志正确清楚，各法兰结合面严密无漏，保温齐全，刷漆良好。
2、各部位平台、扶梯、栏杆牢固齐全，通道畅通，照明充足。
3、所有布袋已安装并正确固定在花板上，袋笼上的整条布袋在其长度方向上没有扭曲。
4、检查下灰管畅通，无泄漏；灰斗加热器完好，能正常投用，温度测点安装良好。
5、灰斗料位计安装正确,灰位指示与实际相符。
6、本体、烟道和脉冲罐中没有积水，所有人孔门、除尘室通风口关闭。
7、本体和烟道中没有遗留工具和其他材料。
8、除尘器进出口提升阀、旁路阀关。
9、检查脉冲计时系统正常，但首次启动时应隔离。
10、检查喷粉风机、空气压缩机等各转机润滑油位正常，所有转动机械备用状态。
二、除尘器的启动条件1、启动空气压缩风机，风机运转正常，调整除尘器分气包压力0.2～0.4MPa。
2、除尘器烟气进口温度120～180℃3、锅炉撤油投煤稳定燃烧后，除尘器方可接收烟气。
4、确认除尘器旁路门关闭严密，各除尘室出入口挡板门开关灵活。
5、压缩空气压力符合要求，提前1小时投入除灰系统，启动灰库上小除尘器。
6、启动除尘器前8小时投入灰斗加热装置。
7、压缩空气至清灰系统压力、品质合格。
8、压缩空气管道及各储气罐排油、排水阀开启，管道及各储气罐排油内无积油积水。
三、布袋除尘器首次启动预涂灰步骤：1、首次启动是最关键的，因为布袋是干净的，没有保护性粉层，很容易遭灰尘磨损、细砂粒穿透或或其他物质粘附。
启动时的烟气含有相当数量的水汽和其它可冷凝气体而且燃料的燃烧也不完全，一开始滤料的温度将会低于水汽的结露点温度，因此，在还没有达到稳定操作温度时尽可能地保护滤料是很重要的，预喷涂将在滤料表面上先盖上一个灰层来防止由于水汽而导致堵塞，在预喷涂的过程中，锅炉必须离线。
需要下列粒子大小的熟石灰或其它验证过的预喷涂材料：75%小于20μm50%小于15μm25%小于5μm2、打开进风口手动调节阀。
布袋除尘器设计方案
布袋除尘器设计方案1. 引言布袋除尘器是一种常见的空气污染控制设备，用于从气体中去除悬浮颗粒物。
它广泛应用于工业生产、环境保护和空气净化等领域。
本文将介绍一个布袋除尘器的设计方案，包括设计原理、关键部件以及性能参数等。
2. 设计原理布袋除尘器基于多级过滤原理，利用纤维材料制成的滤袋对气体中的颗粒物进行过滤。
其主要设计原理如下：1.颗粒物捕集：气体通过进气口进入除尘器，经过一个预过滤器，将较大的颗粒物分离出去。
然后进入主过滤器区域，其中装有许多布袋滤袋。
气体通过滤袋时，颗粒物被截留在滤袋表面，纯净的气体通过滤袋排出。
2.滤袋清理：随着滤袋表面的颗粒物积累，会影响滤袋的过滤效果和气体流量。
因此，布袋除尘器配备了一个自动清灰系统，定期将滤袋表面的颗粒物清除，以保证除尘器的正常运行。
3. 关键部件布袋除尘器的关键部件包括：1.滤袋：滤袋是布袋除尘器的核心部件，通常由聚酯、玻纤等材料制成。
它具有良好的过滤效果和较高的耐磨性。
滤袋通常由多层细纤维结构组成，以增加颗粒物捕集的效果。
2.清灰系统：布袋除尘器的清灰系统用于定期清除滤袋表面的积尘。
常见的清灰方式包括反吹清灰和机械清灰。
反吹清灰通过压缩空气将颗粒物从滤袋表面吹走，而机械清灰则通过机械装置将滤袋表面的积尘刮除。
3.进气口和排气口：进气口用于引导气体进入除尘器，排气口则用于排出经过过滤的气体。
通常，进气口和排气口会经过特殊设计，以提高气体的流畅性和过滤效率。
4. 性能参数布袋除尘器的性能参数对于其筛选效果和运行成本至关重要。
以下是几个常见的性能参数：1.颗粒物捕集效率：颗粒物捕集效率表示除尘器对气体中颗粒物的过滤效果。
通常使用颗粒物捕集效率百分比来表示，例如，90%的颗粒物捕集效率表示除尘器可以去除气体中90%的颗粒物。
2.气体流量：气体流量表示单位时间内通过除尘器的气体体积。
较大的气体流量意味着除尘器可以处理更多的气体，但同时也对滤袋的设计和清灰系统提出了更高的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
布袋除尘器试车方案
一、启动前的检查
1、所有设备部件齐全，编号.标志正确清楚，各法兰结合面严密无漏，保温齐全，刷漆良好。
2、各部位平台、扶梯、栏杆牢固齐全，通道畅通，照明充足。
3、所有布袋已安装并正确固定在花板上，袋笼上的整条布袋在其长度方向上没有扭曲。
4、检查下灰管畅通，无泄漏；灰斗加热器完好，能正常投用，温度测点安装良好。
5、灰斗料位计安装正确,灰位指示与实际相符。
6、本体、烟道和脉冲罐中没有积水，所有人孔门、除尘室通风口关闭。
7、本体和烟道中没有遗留工具和其他材料。
8、除尘器进出口提升阀、旁路阀关。
9、检查脉冲计时系统正常，但首次启动时应隔离。
10、检查喷粉风机、空气压缩机等各转机润滑油位正常，所有转动机械备用状态。
二、除尘器的启动条件
1、启动空气压缩风机，风机运转正常，调整除尘器分气包压力0.2～0.4MPa。
2、除尘器烟气进口温度120～180℃
3、锅炉撤油投煤稳定燃烧后，除尘器方可接收烟气。
4、确认除尘器旁路门关闭严密，各除尘室出入口挡板门开关灵活。
5、压缩空气压力符合要求，提前1小时投入除灰系统，启动灰
库上小除尘器。
6、启动除尘器前8小时投入灰斗加热装置。
7、压缩空气至清灰系统压力、品质合格。
8、压缩空气管道及各储气罐排油、排水阀开启，管道及各储气罐排油内无积油积水。
三、布袋除尘器首次启动预涂灰步骤：
1、首次启动是最关键的，因为布袋是干净的，没有保护性粉层，很容易遭灰尘磨损、细砂粒穿透或或其他物质粘附。
启动时的烟气含有相当数量的水汽和其它可冷凝气体而且燃料的燃烧也不完全，一开始滤料的温度将会低于水汽的结露点温度，因此，在还没有达到稳定操作温度时尽可能地保护滤料是很重要的，预喷涂将在滤料表面上先盖上一个灰层来防止由于水汽而导致
堵塞，在预喷涂的过程中，锅炉必须离线。
需要下列粒子大小的熟石灰或其它验证过的预喷涂材料：
75%小于20μm
50%小于15μm
25%小于5μm
2、打开进风口手动调节阀。
3、开始对除尘器预喷涂，先打开每个室的出风提升阀。
4、在预喷涂过程中，所有室的清灰定时器和脉冲阀应该全部关掉，防止对滤袋清灰。
5、在其进风控制阀关闭的情况下开动引风机，当风机工作到最大速度时，慢慢打开进风控制阀到30%～40%，但也不要让引风机超功率运作，需要有足够的风量（每个室18000m3/h）来防止预喷涂材料掉下来落进灰斗。
6、将预喷涂车或鼓风机放在除尘器进风管附近合适的地方，将车上输送管和烟道内的预喷涂喷嘴连接（如有的话）或打开灰斗人孔门。
.
7、持续向除尘器内注入预喷涂材料，直到每个室压力降达到或超过125Pa到250Pa为止。
就是超过初始读数125Pa到250Pa。
观察气流或风机的速度，来判断这125Pa到250Pa水柱的增长是因为滤料上的预喷涂造成的，而不是风量的增加。
8、预喷涂结束，停止卡车鼓风系统，取下预喷涂喷嘴，换上管盖（管帽）或盖上人孔门。
注意；预喷涂后，在燃料燃烧前不可以对袋子清灰
9、预喷涂后，就要开始启动锅炉和除尘系统了。
燃料的燃烧应该在预喷涂后的48小时内开始，除尘器的预喷涂大致需要一个小时。
四、投运步骤
1、锅炉启动撤油投煤稳定燃烧后通知除灰值班员。
2、除灰值班员将布袋除尘器各挡板门逐一打开投运，关闭旁路
系统，除尘器系统投入运行。
操作前通知集控人员，注
意炉膛压力调整。
3、锅炉启动及事故情况下当负荷小于30℅额定负荷时投入1、3#除尘室，大于30%额定负荷时投入全部除尘室工作。
4、在初始的启动过程中，除尘器的压力降由于风量和灰尘量相对较小而较低，自动清灰模式将自动延后，在稳定操作前不能清灰，此时的清灰模式采用差压控制，通过压差的升高知道灰层的厚度，当除尘器布袋前后压差达1200Pa时，脉冲清灰系统投入运行。
5、全面检查除尘器设备，确认旁路门关闭严密，系统工作正常，参数在规定范围。
6、除灰系统工作正常。
五、除尘器停止步骤
1、当锅炉负荷小于30%额定负荷集控人员应通知除尘器值班
员，此时清灰应调整为缓慢清
灰方式。
2、当锅炉须投油助燃时集控人员应通知除尘器值班员，除尘系统倒旁路运行。
3、锅炉在滑停过程中除尘器值班人员应密切监视布袋除尘器入口烟温120～180℃，一旦烟温超限，立即倒旁路系统运行，关闭除尘器进出口挡板。
若锅炉或除尘器发生事故时摁“紧急按钮”倒旁路运行（摁“紧急按钮”后，旁路提升阀自动打开，待旁路阀全开或旁路开50秒后，开始关三个除尘室的进出口挡板，除尘器退出运行）。
4、在故障情况下，当锅炉投油助燃时，手动停止清灰系统，若
锅炉故障暂时无法恢复时
除尘器应倒旁路系统运行。
5、停炉后炉膛密闭冷却时，要求将布袋除尘器出入口挡板门全部关闭，旁路门关闭。
6、活动灰斗搅拌器，保证灰斗内积灰全部排清，除尘器停用后
除灰系统运行1小时后停止。
7、投入灰斗电加热装置。
8、锅炉停炉后，必须保持引风机继续运行。
在除尘系统空载的情况下，继续喷吹清灰系统2个周期循环，使粘附在滤袋上的粉尘抖落进卸灰斗，避免滤袋变硬而导致糊袋现象。
四、布袋除尘器技术参数。
