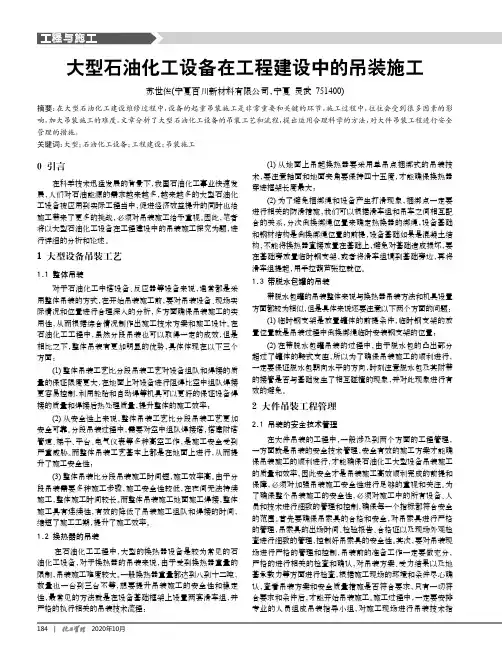

大型石油化工设备在工程建设中的吊装施工
(1)从地面上吊起换热器要采用单吊点捆绑式的吊装技术，要注意轴面和地面夹角要保持四十五度，才能确保换热器穿进框架长度最大；(2)为了避免捆绑绳和设备产生打滑现象，捆绑点一定要进行相关的防滑措施，我们可以根据滑车组和吊车之间相互配合的关系，分次倒换绑绳位置来确定热换器的绑绳，设备基础和钢材结构是倒换绑绳位置的前提，设备基础如果是混凝土结构，不能将换热器直接放置在基础上，避免对基础造成损坏，要在基础旁放置临时钢支架，或者将滑车组调到基础旁边，再将滑车组提起，用手拉葫芦张拉就位。
1.3 带脱水包罐的吊装带脱水包罐的吊装整体来说与换热器吊装方法和机具设置方面都较为相似，但是具体来说还要注意以下两个方面的问题：(1)临时钢支架是放置罐体的前提条件，临时钢支架的放置位置就是吊装过程中倒换绑绳临时安装钢支架的位置；(2)在带脱水包罐吊装的过程中，由于脱水包的凸出部分超过了罐体的鞍式支座，所以为了确保吊装施工的顺利进行，一定要保证脱水包朝向水平的方向，时刻注意脱水包及其附带的接管是否与基础发生了相互碰撞的现象，并对此现象进行有效的避免。
2 大件吊装工程管理2.1 吊装的安全技术管理在大件吊装的工程中，一般涉及到两个方面的工程管理，一方面就是吊装的安全技术管理，安全有效的施工方案才能确保吊装施工的顺利进行，才能确保石油化工大型设备吊装施工的质量和效率，因此安全才是吊装施工高效顺利完成的前提和保障，必须对加强吊装施工安全性进行足够的重视和关注。
为了确保整个吊装施工的安全性，必须对施工中的所有设备、人员和技术进行细致的管理和控制，确保每一个指标都符合安全的范围。
首先要确保吊索具的合格和安全，对吊索具进行严格的管理，吊索具的出场时间、检验报告、合格证以及现场外观检查进行细致的管理，控制好吊索具的安全性。
其次，要对吊装现场进行严格的管理和控制，吊装前的准备工作一定要做充分，严格的进行相关的检查和确认，对吊装方案、受力结果以及地基承载力等方面进行检查，根据施工现场的环境和条件尽心确认，查看吊装方案和安全质量措施是否符合要求，只有一切符合要求和条件后，才能开始吊装施工。
石油化工大型设备吊装工程规范标准
3.0.9必要时，监理或建设单位可邀请有关专家对吊装方案进行审查。
3.0.10
3.0.11
表
岗位
职 责
资 格
编制
a 现场调查和起重机具调查；
b 编制吊装方案
c 编制吊装计算书；
d 提出方案修改意见。
工程师
校核
a.校核吊装工艺；
b.校核吊装计算书。
工程师
审核
a 审查吊装工艺；
b 审查起重机具选择及布置合理性；
3.0.31
3.0.32
3.0.34
表3.0.34输电线路与设备和起重机具间的最小安全距离
项目
输 电 导 线 电 压 （kV）
＜1
10
35
110
220
最小安全距离（m）
1.5
3ห้องสมุดไป่ตู้0
4.0
5.0
6.0
3.0.35
3.0.36
4 施工准备
4.1 技术准备
4.1.1
1.在工程项目的投标阶段提出大型设备的吊装规划；
d)复查起重机具、索具及起重机械。
3联合检查：
a)吊装方案及吊装前的准备工作；
b)吊装安全质量保证体系、管理人员及施工作业人员资格；
c)安全质量保证措施的落实情况；
d)设备准备情况；
e)施工用电；
f)其他方面的准备工作。
3.1.21
3.1.22
装命令，方可进行试吊和吊装作业。
3.0.23大型设备正式吊装前必须进行试吊。
2.0.20
安装在设备上用于设备提升的吊点结构。
2.0.21
指设备吊装准备工作完成后，将设备起升，使设备离开支撑一定距离（通常为100mm～200mm），检查各部位的运行及受力情况的一种吊装作业。

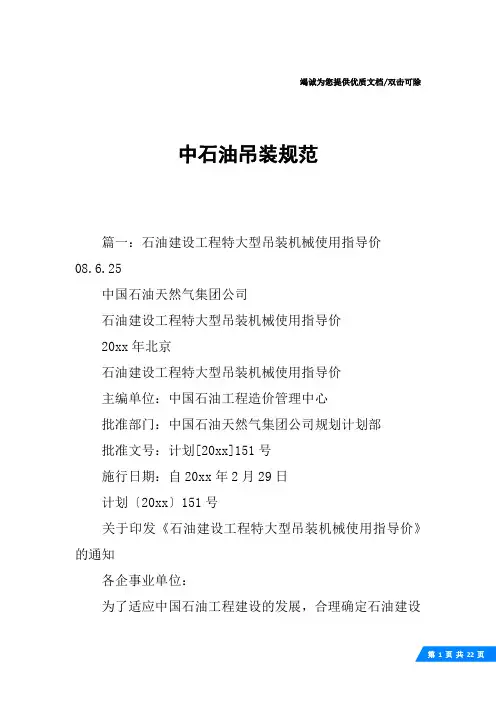

中石油吊装规范
竭诚为您提供优质文档/双击可除中石油吊装规范篇一：石油建设工程特大型吊装机械使用指导价08.6.25中国石油天然气集团公司石油建设工程特大型吊装机械使用指导价20xx年北京石油建设工程特大型吊装机械使用指导价主编单位：中国石油工程造价管理中心批准部门：中国石油天然气集团公司规划计划部批准文号：计划[20xx]151号施行日期：自20xx年2月29日计划〔20xx〕151号关于印发《石油建设工程特大型吊装机械使用指导价》的通知各企事业单位：为了适应中国石油工程建设的发展，合理确定石油建设工程特大型吊装机械使用费，有效控制工程投资，满足石油建设工程计价的需要，我们组织编制了石油建设工程特大型吊装机械使用指导价（简称指导价），现印发给你们。
指导价适用于石油建设安装建筑工程，是编制可行性研究估算、初步设计概算及招标、投标文件的参考依据，是指导工程预（结）算的依据。
〖指导价〗由规划计划部负责管理，石油工程造价管理中心负责解释。
本指导价自印发之日起执行。
附件：石油建设工程特大型吊装机械使用指导价二○○八年二月二十九日主题词：石油工程吊装机械指导价通知抄送：财务资产部，财务部，预算管理办公室，法律事务部，安全环保部，质量管理与节能部，工程技术与市场部，国际事业部（外事局），审计部。
存档（2），共印10份。
规划计划部20xx年2月29日印发说明一、编制目的为了适应中国石油建设工程的发展，合理确定和有效控制石油建设工程特大型号装机械使用费，满足石油建设工程计价的需要，编制了《石油建设工程特大型吊装机械使用指导价》（以下简称《指导价》）。
二、适用范围《指导价》适用于石油建设安装建筑工程，是编制可行性研究投资估算、初步设计概算及招标、投标文件的参考依据，是指导工程预（结）算的依据。
三、编制依据1.建设部《全国统一施工机械台班费用编制规则》（建标[20xx]196号）。
2.国家及行业有关技术标准、规范。
3.中国石油天然气集团公司、股份公司有关规定。
30《石油化工大型设备吊装工程规范》课件
二、基本规定
17.吊装前应根据吊装方案组织包括自检、联合检查等内容的安 全质量检查。
18.检查中发现问题时，应由各级责任人员组织整改和落实，安 全质量部门应对整改结果进行确认。
二、基本规定
26.立式设备吊装就位后，应立即进行初步找正，并应待固定稳 妥后再摘钩。
27.吊装作业区域应按地基处理方案进行处理，并应做好过程记 录和确认。
28.吊装指挥信号应按现行国家标准《起重吊运指挥信号》GB 5082的有关规定执行。
二、基本规定
29.起重机械、吊索、吊具及设备与架空输电线路间的最小安全 距离应符合表3.0.29的规定。钢丝绳从架空输电线路上方经过时， 应搭设牢固的竹（木）过线桥架。
1.8 《石油化工大型设备吊装工程规范》
一、基本情况 二、基本规定 三、施工准备
四、吊耳的一般规定
五、地基处理 六、起重机吊装 七、设备平移
一、基本情况---（一）修订背景
本规范是根据原建设部《关于印发〈2007年工程建设标准规范 制订、修订计划（第二批）〉的通知》（建标函﹝2007﹞126号） 的要求，由中石化宁波工程有限公司和中石化第十建设有限公司会同 有关单位共同编制完成。本规范在编制过程中，编制组开展了专题研 究，进行了广泛的调研，总结了近几年来石油化工工程建设的实践经 验，并以多种形式征求了有关设计、施工、监理等方面的意见，对其 中主要问题进行了多次讨论，最后经审查定稿。
30.起重机械的烟气或废气排放应符合环保排放标准的要求。废 弃的油料应回收集中处理，不得随意倾倒或就地掩埋。
吊装作业安全规范(2017.5)
吊装作业安全规范(2017.5)一、工程概况根据《吊装作业安全规范(2017.5)》，本工程为某大型设备安装项目，工程地点位于某工业园区。
工程主要包括大型设备吊装、安装、调试等工作。
工程规模较大，施工难度较高，需采用专业的吊装设备和技术。
为确保吊装作业的安全、顺利进行，特制定以下施工方案。
二、吊装管理（一）、吊装施工组织流程1. 编制吊装施工方案，明确吊装工艺、吊装设备、人员配置等。
2. 吊装前进行安全技术交底，使所有参与人员熟悉吊装方案及安全措施。
3. 吊装前对现场进行勘察，了解现场环境、设备情况，确定吊车站位、设备摆放等。
4. 办理吊装作业许可，提交相关部门审查。
5. 吊装作业前，对吊车、吊具进行检查，确保设备状态良好。
6. 吊装过程中，严格执行吊装方案，实时监控吊装状态，确保安全。
7. 吊装完成后，对现场进行清理，整理吊装记录，办理吊装作业结束手续。
（二）、现场吊装组织机构1. 项目经理：负责整个项目的组织、协调、管理工作。
2. 技术负责人：负责吊装方案编制、技术指导、质量监督等工作。
3. 安全员：负责现场安全监管、隐患排查、事故处理等工作。
4. 吊车司机：负责操作吊车，按照吊装方案完成吊装作业。
5. 吊装指挥：负责现场吊装作业的指挥、协调、监督工作。
6. 施工人员：负责现场吊装作业的具体实施。
（三）、管理职责1. 项目经理：全面负责项目吊装作业的安全、质量、进度等工作。
2. 技术负责人：负责吊装方案的编制、审查、修改工作，指导现场吊装作业。
3. 安全员：负责现场安全监管，对吊装作业过程中出现的安全隐患及时整改。
4. 吊车司机：严格按照吊装方案操作吊车，确保吊装作业安全。
5. 吊装指挥：负责现场吊装作业的指挥、协调，监督吊装作业的顺利进行。
6. 施工人员：按照吊装方案和指挥要求，完成吊装作业。
同时，负责现场环境卫生、设备保养等工作。
三、工器具的选用根据吊装作业需求，结合工程特点和现场条件，选用以下工器具：1. 吊车：选用具有足够起重能力的汽车吊，确保满足最大起重量和起升高度的要求。

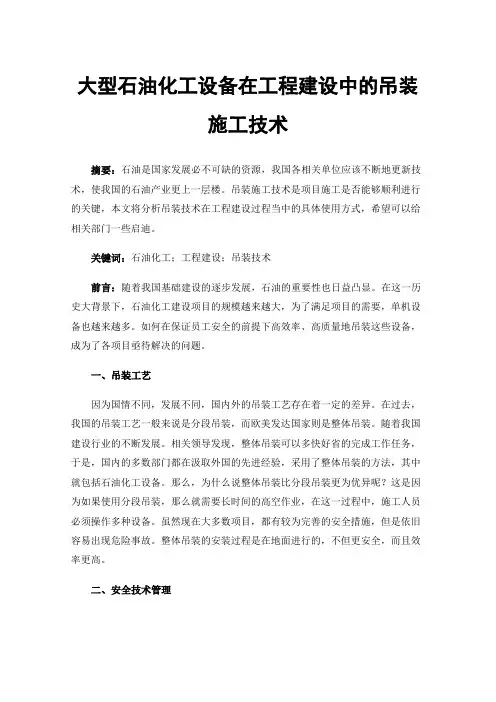

大型石油化工设备在工程建设中的吊装施工技术
大型石油化工设备在工程建设中的吊装施工技术摘要：石油是国家发展必不可缺的资源，我国各相关单位应该不断地更新技术，使我国的石油产业更上一层楼。
吊装施工技术是项目施工是否能够顺利进行的关键，本文将分析吊装技术在工程建设过程当中的具体使用方式，希望可以给相关部门一些启迪。
关键词：石油化工；工程建设；吊装技术前言：随着我国基础建设的逐步发展，石油的重要性也日益凸显。
在这一历史大背景下，石油化工建设项目的规模越来越大，为了满足项目的需要，单机设备也越来越多。
如何在保证员工安全的前提下高效率、高质量地吊装这些设备，成为了各项目亟待解决的问题。
一、吊装工艺因为国情不同，发展不同，国内外的吊装工艺存在着一定的差异。
在过去，我国的吊装工艺一般来说是分段吊装，而欧美发达国家则是整体吊装。
随着我国建设行业的不断发展。
相关领导发现，整体吊装可以多快好省的完成工作任务，于是，国内的多数部门都在汲取外国的先进经验，采用了整体吊装的方法，其中就包括石油化工设备。
那么，为什么说整体吊装比分段吊装更为优异呢？这是因为如果使用分段吊装，那么就需要长时间的高空作业，在这一过程中，施工人员必须操作多种设备。
虽然现在大多数项目，都有较为完善的安全措施，但是依旧容易出现危险事故。
整体吊装的安装过程是在地面进行的，不但更安全，而且效率更高。
二、安全技术管理安全是每一个项目都必须注重的，项目领导一定要保证每一位施工人员的安全。
为了达到这一目标，项目领导必须重视安全技术管理。
第一，俗话说：工欲善其事必先利其器。
项目领导要关注吊装索具是否合格，其是否有合格证？是否有试验报告？如果该吊装索具出厂不到一年，项目就可以对其进行免检处理。
但是，如果其出厂时间在一年以上，那么就需要派出专业人士反复观察这些吊装索具，确保该吊装索具没有暗病。
第二，要注重对吊装现场的管理，确保进行特种作业的工人都有资格证书。
与此同时，技术人员还要对吊装方案、受力结构和承载力三方面进行研究，确保制定的设计方案与现场实际情况相吻合。
中国石化起重作业安全管理规定
中国石化起重作业安全管理规定1.前言中国石化作为国内大型石油化工企业之一，拥有众多的工程项目，其中起重作业是炼油装置和化肥装置建设中必不可少的一项关键工作。
为保证起重作业的安全和顺利进行，制定起重作业安全管理规定十分必要。
2.安全责任2.1 安全管理部门责任中国石化各工程项目的安全管理部门有责任制定和实施安全管理制度。
其中，针对起重作业的安全管理制度需包含以下内容：•对起重机械、配重、钢丝绳等起重设备进行检查鉴定，并责任人签字；•对起重作业的标准化安全操作流程的制定，明确起重作业前、中、后的安全防范措施；•对起重作业的风险评估及安全控制措施的制定，确保作业安全；•对起重作业的现场安全检查、事故处理及事件记录的责任。
2.2用户单位的责任为保障起重作业的安全进行，用户单位的职责：•提供稳定的地面或立足基础，确保作业台面平稳，避免工程变形影响安全操作；•提供足够的反向力，防止起重设备在起吊过程中侧翻；•向承包人提供有关影响起重作业的现场防护规定，如管线、电线等；•对不具备安全使用条件的设备，请即时进行整改或停止作业。
2.3 承包方的责任•为保障施工期间人员和设备的安全，承包方需制定安全监督计划，并配备足够的安全监督人员；•承包方需统筹协调相关部门的沟通和课程培训，确保工程施工顺利开展。
3.安全防护措施3.1 人员管理起重作业必须由受过培训的专业人员操作，并制订起重作业计划。
起重操作人员需遵守安全操作规定，必须在关键位置翻转安全带，严禁吊运人员。
3.2 作业现场安全防护作业现场的安全防护措施主要包括：•对于不符合安全要求的起重设备和机器，需明令禁止使用，对严重事故隐患情况及时通报有关人员和部门；•建立相应的安全信号通讯制度，设置安全警戒线和安全警示标志。
3.3 现场安全控制•起重钢管：必须严格遵守钢管起吊标准规定，严禁超载、不合规、疏检钢管进行吊装；•钢丝绳：必须严格遵守钢丝绳起吊标准规定，严禁使用质量不达标的钢丝绳进行吊装；•配重：严格遵守配重限制规定，确保货物顺利安全吊装。
石油化工施工中大型设备吊装的管理
石油化工施工中大型设备吊装的管理[摘要]在石化工程项目建设中，常常会遇到大型设备吊装，在吊装时经常发生吊车倾翻、吊臂断裂事故，造成设备损坏和人员伤亡等极其严重的后果，经济损失巨大。
因此，在施工中加强吊装管理就显得非常重要。
【关键词】施工；大型设备；吊装1、吊装方案策划和管理（1）工程吊装工作具体实施由承包商自行组织，吊耳型式的设计、吊耳位置、设备加固方案由承包商提出设计方案；监理组织承包商、设计、施工、采购讨论确定，设计部门对设备强度和稳定性进行审核；在设备制造厂完成吊耳的制造焊接；承包商负责编制大型设备吊装方案，报监理审查；吊装方案实施中组织联合检查。
（2）方案审查程序：施工单位负责编制完成，要求编制人、审核人、质量保证审核人、安全技术审核人、审定人、批准人签字，报监理审查同意后实施。
报业主备案。
2、通用吊装的审查（1）一般吊装采用吊车抬吊法，其吊装工艺是采用单主吊车或双主吊车提升卧置设备上部，同时采用单辅助吊车或双辅助吊车抬送设备下部。
当设备仰角达到700～750°时，辅助吊车松吊钩，待设备竖直稳定后，主吊车继续提升或回转，将设备吊运到安全位置就位。
（2）吊车吊装程序如下：（见图1 吊车吊装流程图）3、吊车吊装大型设备的吊装审查3.1 吊车选择应考虑以下因素3.1.1吊车性能数据：（1）额定起重量；（2）吊车起重性能；（3）吊车外形尺寸；（4）吊臂长度及截面尺寸（包括主臂、延伸臂、变幅臂、超起臂）；（5）吊车工作半径；（6）吊车行车回转半径及作业回转界限；（7）吊钩重量及其起重能力；（8）配重（包括主车配重、超起配重）。
3.1.2 设备技术数据：（1）设备结构尺寸（直径、高度、壁厚等）；（2）主体材质；（3）设备吊装重量（包括方案中规定的随设备吊装的附件重量，如（梯子、平台、保温及附属管线等）；（4）设备重心位置；（5）设备整体稳定性；（6）吊耳形式、方位、高度；（7）设备吊点处局部强度和稳定性核算；3.1.3 吊装环境：（1）设备平面安装位置及设备起吊前的平面布置；（2）设备安装标高；（3）吊车在施工现场的行进道路状况（包括高空和地面）；（4）吊车站位处空间、地下设施及地耐力；（5）吊车装、拆吊臂所需的空间及安装配重所需的空间；（6）吊车上车（包括配重或超起配重）回转所需要的最大空间；（7）设备起吊后的空中吊运路线；3.2 吊装施工程序3.2.1施工机具进场：按规范中的相关规定对施工机具进行检查，并检验合格。
