钻孔植筋施工工艺
植筋工程施工(3篇)
第1篇一、植筋工程施工流程1. 施工准备（1）施工图纸：熟悉施工图纸，了解植筋位置、规格、数量等要求。
（2）材料准备：准备植筋胶、钢筋、钻头、气泵、毛刷等施工材料。
（3）工具准备：准备电锤、打胶枪、钢筋探测仪等施工工具。
2. 施工步骤（1）定位：根据施工图纸，标定植筋位置，并在基材上画出标记。
（2）钻孔：使用电锤按设计要求钻孔，孔径及孔深应符合规范要求。
（3）清孔：清除孔内杂物、粉尘、明水和灰尘，确保孔洞清洁干燥。
（4）钢筋处理：将钢筋除锈、清理，确保表面光滑。
（5）注胶：将植筋胶均匀注入孔洞内，注胶量应符合规范要求。
（6）植筋：将钢筋插入孔洞，使钢筋与植筋胶充分接触，确保孔口溢胶。
（7）固化：根据植筋胶说明书要求，等待胶体固化。
（8）检验：对植筋进行外观检查和抗拔试验，确保植筋质量。
二、注意事项1. 钻孔过程中，应尽量避开原结构钢筋，避免损伤。
2. 清孔时，确保孔洞清洁干燥，防止杂质影响植筋质量。
3. 注胶过程中，控制注胶量，避免溢胶过多或不足。
4. 植筋后，避免扰动钢筋，确保胶体充分固化。
5. 检验过程中，严格按照规范要求进行，确保植筋质量。
三、质量控制要点1. 植筋位置、规格、数量应符合设计要求。
2. 钻孔质量：孔径、孔深、垂直度等应符合规范要求。
3. 清孔质量：确保孔洞清洁干燥，无杂质。
4. 植筋胶质量：选用符合规范要求的植筋胶，确保粘结强度。
5. 固化时间：按照植筋胶说明书要求，确保胶体充分固化。
6. 抗拔试验：对植筋进行抗拔试验，确保其承载力满足要求。
总之，植筋工程施工是一项技术性较强的工作，要求施工人员具备一定的专业技能和经验。
在施工过程中，严格按照规范要求进行，确保植筋质量，提高结构的安全性和稳定性。
第2篇一、施工准备1. 施工图纸：根据设计要求，熟悉施工图纸，了解植筋位置、数量、规格等参数。
2. 材料准备：准备植筋胶、钢筋、钻头、气泵、毛刷、丙酮等施工材料。
3. 施工工具：准备电锤、打胶枪、混合器、套筒、锚固钢筋等施工工具。
植筋工程施工工艺
1 植筋工程施工工艺1.1工艺流程1. 水钻竖向盲孔植筋工艺流程放初始定位线→确定原结构钢筋位置并做标记→放钻孔位置十字交叉线→验线→固定水钻并钻孔→孔洞侧壁打磨（粗糙化）→清孔与孔洞临时保护→植筋前打磨、清洗钢筋→隐检→注入胶粘剂后插入连接筋→养护→验收。
2. 冲击钻水平通孔植筋工艺流程放初始定位线→确定原结构钢筋位置并做标记→放钻孔位置十字交叉线→验线→冲击钻并钻孔→清孔与孔洞临时保护→植筋前打磨、清洗钢筋→插入钢筋后注入胶粘剂→养护→验收。
1.2施工工序A、水钻竖向盲孔植筋工序1.放初始定位线清理出工作面，要求成孔的基底质地坚硬、强度较高，在结构专业放线的基础上放出初始钻孔位置线。
2. 验线填写钻孔孔位预检表，报请验收。
3. 固定水钻并钻孔将水钻钻机固定牢靠，钻头对准十字线钻孔，根据设计和现场试验确定的孔深，在钻杆上标明对应的位置开始钻孔。
4. 清孔与孔洞的临时保护用棉丝清除孔内积水、渣土，擦拭干净，并用棉丝堵住孔口，防止灰尘等杂物进入孔内。
5. 植筋前打磨、清洗钢筋用角向磨光机和钢丝刷将钢筋锚固长度范围内的铁锈及氧化层、油污等清理干净，并用丙酮擦拭干净，呈金属光泽。
6 . 隐检填写隐检表，并报请验收，查验胶的合格证及批号，经核准验收合格后方可进行灌胶作业。
7. 注入胶粘剂后插入连接筋水钻成孔孔径相对较大，利于灌注砂浆和细石混凝土，因此本工程中对于穿过山下层楼板的钢筋，需要用水钻成孔后，注入细石混凝土胶粘剂较为合适。
对于有的结构胶，尚需要事先烘干孔内的积水，但对于我公司推荐使用的结构胶，则只要不存在明水，孔内稍微有点湿润，则不影响结构胶的锚固效果。
事先按孔深的2/3容积备胶，对于垂直盲孔，只需将胶放入孔内，再插入连接筋，一边插筋，一边不停的转动筋，以利于排出胶体内气泡，增加连接筋和胶粘剂之间的握裹力，同时要保证钢筋在孔中心位置。
8. 养护结合胶粘剂的使用说明，确定注入胶粘剂后的养护时间，在防止扰动所植材料，保证锚固质量；9. 验收填写单项工程验收单，报请验收。
植筋工程施工规范
植筋工程施工规范一、前言随着我国经济的快速发展，房地产业也迅猛增长，建筑物的改造及补强加固需求日益增加。
植筋技术作为一种新型的施工方法，已广泛应用于建筑物的改造及补强加固中。
为了保证植筋工程的质量和安全，制定一套科学的植筋工程施工规范至关重要。
二、植筋工程概述植筋技术是一种利用建筑结构胶将钢筋锚固到建筑构件中的施工方法。
其工艺流程为：钻孔、清孔、注胶、插筋、固化。
植筋工程可以有效地提高建筑物的承载能力、抗震性能和耐久性。
三、植筋工程施工规范1. 施工准备（1）熟悉设计图纸和施工方案，了解植筋工程的具体要求。
（2）选择合适的植筋胶和钢筋，并检查其质量合格证书。
（3）准备施工所需的其他材料和设备，如钻头、空压机、高压水枪等。
（4）对施工人员进行技术培训和安全教育。
2. 施工工艺（1）划线定位：根据设计图纸，在植筋的平面位置上用墨线或直尺划出纵横线条。
（2）钻孔：钻孔应垂直于混凝土构件平面，倾斜度不大于8°（特殊要求除外）。
（3）清孔除尘：采用高压气冲洗或高压水冲洗，清除孔内灰尘和杂质。
在植筋前，孔内必须达到干燥。
（4）孔壁化学处理：在灌胶前，用丙酮或酒精清洗孔壁，确保无灰尘、无油污、无有机杂质。
（5）灌注结构胶：按照规定的比例配制A、B组份胶，搅拌均匀后注入孔内。
（6）插筋：将处理好的钢筋植入胶中，确保钢筋与混凝土构件之间的接触面积充分。
（7）固化：让植筋胶在常温下固化，一般需要24小时左右。
在固化期间，应避免扰动钢筋。
3. 施工质量控制（1）施工过程中，严格按照设计图纸和施工方案进行操作。
（2）对施工过程中的关键环节进行质量检查，如钻孔、清孔、灌胶、插筋等。
（3）定期对施工人员进行技术培训，提高施工技能。
（4）建立质量追溯制度，对不合格工程进行整改。
四、施工安全与环保1. 施工安全（1）施工人员应遵守安全生产规定，佩戴安全帽、安全带等防护用品。
（2）施工现场应设置安全警示标志，提醒过往人员注意安全。
结构钻孔植筋施工方案
中铁·瑞景汇连续梁与孔桩连接钢筋钻孔植筋施工方案审批人：审核人：编制人：四川省建筑新技术工程公司2015年6月7日目录第一章编制依据 (3)第二章工程概况 (3)第三章施工部署 (3)第四章施工准备 (4)第五章结构植筋 (4)第六章质量控制要点 (7)第七章安全文明施工 (8)第一章.编制依据第二章.工程概况2.1建筑概况本工程中铁·瑞景汇位于成都市五块石商贸大道与玉居庵东路交汇处。
2.2植筋要求由于本工程应基坑围护需要，需增设地下连续梁支撑并能与原围护桩可靠连接，因原围护桩未进行钢筋预留。
为保证施工质量，我公司按设计及规范要求，现对原围护桩进行结构植筋。
本工程采用二级钢筋25，设计植筋深度为400mm，采用国产A级植筋胶进行施工。
第三章.施工部署3.1人员及机械第四章.施工准备4.1技术准备4.1.1熟悉掌握与本工程有关的设计、施工验收规范和技术规定。
4.1.2熟悉、审查施工图纸和有关设计资料，掌握建筑物的各项技术指标，提前发现解决施工中有可能出现的技术难点问题。
4.1.3组织施工技术人员会审图纸，充分了解、掌握设计意图、结构与构造特点和技术要求；针对重点施工部位编制具体施工方案，报监理单位审批。
4.1.4对工人进行专业知识培训，做好口头及书面交底。
4.1.5对工程使用的材料，根据工程进度计划，编制材料分批进场计划报物资供应部门。
做好试验工作，现场材料应进行复试，合格后方可使用。
4.1.6施工过程中由质检员协助各专业工长，做好工程隐、预检工作，技术部门协助办好工程变更洽商。
资料员及时做好施工技术资料的收集和发放工作。
4.1.7对工程所需的机械设备、施工材料进行准备。
以保证充足的货源，并保证材料的进场日期。
4.2现场准备4.2.1施工队伍须按进场计划及施工需要及时进场，办理各项有关手续，进行三级安全教育和专业技能培训。
4.2.2施工所用机械及时进场，并进行调试和维护。
4.2.3进场后先根据施工图纸对施工部位进行测量、放线。
植筋施工方案
植筋施工工艺1、工艺流程2、施工要点2.1 钻孔和清孔根据设计的孔径和深度(或按照固特邦植筋技术参数)要求，用喜利得公司生产的喜利得重型电锤在混凝土上钻孔。
用硬毛刷刷孔壁再用干净无油的压缩空气吹出灰尘，如此反复进行不少于3次。
应保证孔壁完全干燥后方可施工。
3次 3次钻孔清孔、刷孔吹出灰尘2.2 注胶选用与JN-Z植筋锚固胶相匹配的注胶专用枪，将JN-Z胶安装在注胶枪上，挤掉开始出胶时没有混合好的胶后，向孔内注胶。
注意必须从孔底逐步向孔口填胶，以保证孔内空气排出、注胶至大约1/2孔深为止。
从孔底开始逐渐向孔口注胶2.3 植筋将钢筋表面进行除锈处理并擦拭干净，标记埋深。
同时观察胶是否饱满，影响锚固力的大小。
2.4 固化施工后应留有足够的时间一天）让JN-Z动。
25℃时，固化1-22.5 检验外观检查是否有流胶现象、注胶是否饱满、固化是否正常。
同时，本工程采用任意抽选多根(其数量按设计要求)钢筋进行现场钢筋抗拔试验，检验其锚固力是否满足设计要求。
五、施工质量保证措施1、现场施工的技术人员会同施工方及监理方的技术人员根据设计图纸确定植筋位置；2、严格按照《JN建筑结构胶用户手册》中规定的工艺流程施工，并做好植筋记录；3、现场施工人员必须接受业主和施工方人员的指导和监督，服从指挥确保施工质量；六、施工安全保证措施1、组织安全宣传活动，提高工人的安全意识，现场施工人员必须佩戴安全帽（高层较危险地方应系好安全带）；2、做好机械设备的接地接零，杜绝触电隐患。
3、做好防火、防盗保卫工作。
编制人：李明杰长沙固特邦土木技术发展有限公司2004年4月28日一、植筋施工方案1、定位放线：按图纸标注的尺寸位置在现场定位。
2、钻孔：在规定位置打孔，如遇到混凝土构件内部钢筋，在不影响砼施工和强度的前提下移开，如移开的距离太大，应与甲方和设计协商进行加筋补强。
3、清孔：用鼓风机将灰尘吹出，再用毛刷将孔壁土刷净，最后用气筒将浮沉吹净。
植筋施工方案

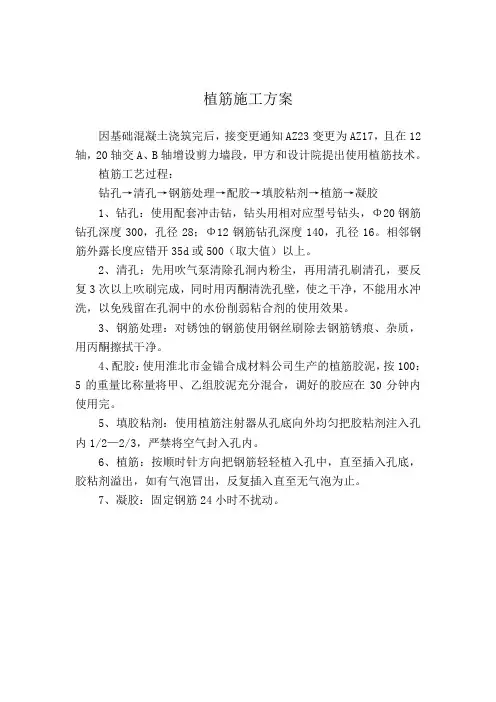

植筋施工方案
因基础混凝土浇筑完后，接变更通知AZ23变更为AZ17，且在12轴，20轴交A、B轴增设剪力墙段，甲方和设计院提出使用植筋技术。
植筋工艺过程：
钻孔→清孔→钢筋处理→配胶→填胶粘剂→植筋→凝胶
1、钻孔：使用配套冲击钻，钻头用相对应型号钻头，Φ20钢筋钻孔深度300，孔径28；Φ12钢筋钻孔深度140，孔径16。
相邻钢筋外露长度应错开35d或500（取大值）以上。
2、清孔：先用吹气泵清除孔洞内粉尘，再用清孔刷清孔，要反复3次以上吹刷完成，同时用丙酮清洗孔壁，使之干净，不能用水冲洗，以免残留在孔洞中的水份削弱粘合剂的使用效果。
3、钢筋处理：对锈蚀的钢筋使用钢丝刷除去钢筋锈痕、杂质，用丙酮擦拭干净。
4、配胶：使用淮北市金锚合成材料公司生产的植筋胶泥，按100：5的重量比称量将甲、乙组胶泥充分混合，调好的胶应在30分钟内使用完。
5、填胶粘剂：使用植筋注射器从孔底向外均匀把胶粘剂注入孔内1/2—2/3，严禁将空气封入孔内。
6、植筋：按顺时针方向把钢筋轻轻植入孔中，直至插入孔底，胶粘剂溢出，如有气泡冒出，反复插入直至无气泡为止。
7、凝胶：固定钢筋24小时不扰动。
植筋施工工艺
植筋施工工艺
标题：植筋施工工艺及其应用
一、引言
植筋施工工艺是一种在混凝土结构中植入钢筋以增强结构承载力的施工技术。
由于其具有操作简便、成本低廉、效果显著等特点，被广泛应用于建筑加固改造工程中。
二、植筋施工工艺流程
1. 前期准备：对施工现场进行清洁，确保无尘土、油污等杂质；确定植筋位置并进行标记。
2. 钻孔：使用专业钻孔设备按照设计要求进行钻孔。
钻孔深度应大于钢筋长度50mm以上，以便于注入植筋胶。
3. 清孔：使用高压空气或专用清孔设备清除孔内尘埃和碎屑，确保孔壁清洁干燥。
4. 注胶：将专用植筋胶通过注胶枪注入孔内，注入量应满足设计要求，并确保孔内充满胶体。
5. 植筋：将已经处理好的钢筋慢慢插入孔内，边插边旋转，直至达到设计深度。
然后用专用工具固定，保证钢筋垂直度。
6. 固化：待植筋胶固化后（一般为24小时），方可进行后续施工。
三、植筋施工注意事项
1. 钻孔过程中应避免产生裂缝，影响结构安全。
2. 清孔工作非常重要，直接影响到植筋质量。
3. 植筋胶的选择应根据实际工程需要，选择符合标准的产品。
4. 植筋完成后，要进行适当的保护，防止碰撞损坏。
四、结语
植筋施工工艺作为一种有效的建筑加固手段，具有良好的经济效益和社会效益。
但在施工过程中，必须严格按照工艺流程进行，注意各个环节的质量控制，才能确保工程质量，提高建筑物的安全性。
植筋施工流程及验收标准
植筋施工流程及验收标准是怎样的呢，一、施工准备1、开孔用的电锤一般用喜利得或博士电动工具以及相应钻头.2、清孔用毛刷、气筒、吹风机、棉纱。
3、钢丝刷和角磨机等。
4、清理施工现场，照明良好，无易燃物和障碍物。
5、确立施工部位，标明植入钢筋的规格和相应的孔位。
6、施工人员已经完成技术交底和安全交底。
7、所使用机械设备试运行正常。
8、所用钢筋已运至施工现场。
1.2 植筋工程施工工艺植筋分项工程施工工艺流程参见下表所示：1、孔位定位操作人员全面了解钻孔直径、深度、位置等技术指标。
在现场由单位测量人员根据水平控制线、高程控制线、图纸将植筋位置投放到植筋部位。
植筋孔定位作业时可能会遇到原结构钢筋阻碍，为了控制植筋定位准确，可采用剔凿原结构混凝土保护层，露出原结构钢筋，或利用钢筋探测仪确定原结构钢筋位置，从而确定植筋孔位，以保证新结构成型质量。
2、钻孔植筋钻孔作业根据孔径、作业环境，选择适宜钻机，根据植筋孔径选择相应配套规格的钻杆。
一般，钻杆直径比钢筋直径大4～6mm，成孔直径符合设计要求。
钻杆长度应能满足钻孔深度。
操作工人戴好防护眼镜和手套。
检查作业面周边环境，不得有危险源和影响作业的物品。
电源线不得缠绕在钢筋、异物上。
钻孔时首先接通电锤电源试运转，查看钻杆旋转方向是否正确。
操作时保证垂直施加作用力。
当在标定的孔位施时遇到原结构钢筋，经设计单位认可，可略事调整钻孔位置，避开钢筋。
钻孔深度必须达到设计要求。
若意外产生废孔，将孔内彻底清净之后，用胶粘剂填实封堵。
锚固钢筋的孔径要求：（mm）注：孔深根据设计图纸要求, 无标明时孔深按10d 钻孔。
表中数值为HRB400级钢筋3、清孔（界面处理）①成孔后的孔洞应彻底清除孔内粉尘碎屑，避免粉尘碎屑产生隔离作用而影响胶粘剂粘结效果。
植筋孔洞钻好后应先用毛刷清孔；再用洁净无油的压缩空气或手动吹气筒（皮老虎）清除孔内粉尘，如此反复处理不应少于3 次，直至无粉尘碎屑为止。
如钻孔部位有油污时应用干净棉纱蘸丙酮擦净孔壁，以保证孔壁与胶粘剂能有良好粘结效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钻孔植筋
植筋胶应采用优质A级改性环氧树脂类植筋结构胶，植筋胶胶应具有良好的触变性，且具有足够的粘结强度和耐久性，其性能应符合《公路桥梁加固设计规范》(JTG/T J22-2008)第4.6.6条的要求（见表9.6-1）。
植筋主要工艺流程：钻孔→清理钻孔→钻孔注胶→插入钢筋→养护。
表9.6-1 锚固用胶黏剂的安全性能指标
（1）钻孔
钻孔采用电锤或风钻，孔深大于锚筋埋设深度10mm左右，孔径比锚筋大2～8mm，孔位应避让构造钢筋，孔道应顺直。
（2）清理钻孔
以高压干燥空气吹去孔底灰尘、碎片和水分，孔内应保持干燥。
（3）注胶
将植筋胶由孔底灌注至孔深2/3处，待插入钢筋后，胶即充满整个孔洞。
（4）插入锚筋
锚筋插入前应清除表面污物，并须插到孔底。
（5）对植筋的焊接施工应采取以下措施：
植筋的焊点离胶面距离不小于10cm；焊接施工时采取降温措施，如用冷水浸透棉纱布包裹植筋胶面根部钢筋；严禁对一根植筋连续焊接，应采用循环焊接施工的方法，即对一批焊接钢筋逐点、逐根焊接。
