管道内衬修复技术
内衬管道修复技术在崂山区
旧供水管道改造中的应用
管道修复技术主要是随着城市基础设施的老化出现的。
城市供水管道深埋地下，具有不可见性，随着城市化建设进程的加快，随着管道地面以上各种建筑物的大规模建设，管道的更换不仅费用巨大，同时还会带来环境及社会问题，青岛市崂山区在改造旧供水管道中尝试采用内衬管道修复技术做到无开挖更新旧管道的目的，为这一矛盾的解决提供了积极尝试。
一、工程概况
崂山区大河东至南宅科供水管道属于区属供水管线，是崂山区重要的水源输送管道。
管道自大河东水库至南宅科社区全长6156米，原为DN600钢筋砼管。
主要沿西登瀛、董家埠、戴家埠、于哥庄、南宅科社区自东向西铺设，中间穿越大河东河、小河东河、南九水河等。
该段管线自1982年竣工以来，已使用近30年，管道老化严重，渗漏量较大，管道连接处出现沉降，局部地区经常发生爆管现象，因而维修频率高，水资源无端浪费，其输水能力也成下降趋势，同时管道内壁积垢且对水质造成不小影响，严重威胁着供水安全。
由于管道铺设时未考虑社区发展，故部分供水管线被民房占压，造成管道更新、维护非常困难，严重影响了正常供水。
二、工程设计
2.1管道内衬技术及发展
作为非开挖施工技术的组成部分，管道修复技术在２０世纪７０年代末期首先在英国、美国及日本得到开发。
其特点是充分
利用了原有管线的路径，无需控制施工方向；施工作业占地面积小，免除了施工中的大量噪音、废水和尘土的污染；强化了原管线的功能，延长了管线的使用寿命。
80年代中后期开始引入中国，进入90年代后，我国现代内衬修复技术的引进和开发应用速度明显加快。
近年来，通过借鉴国外技术，在工程中不断总结提高，使该技术逐步走向成熟，并开始被人们广泛接受，目前在我国已进入了工程化、系列化、规模化的开创和进一步开拓阶段。
管道内衬修复工艺主要流程为:先将旧管在管网节点处断管、运用刮管器清理管内积垢后，对管道内进行CCTV内窥检查，再将PE管热熔焊接后压缩穿插入旧管中，经加压后胀圆，使内衬管与旧管内壁结合，形成管中管，既堵住了原管线的漏水点，又加强了旧管线的耐压强度。
与传统新铺设管线的施工方案相比，该施工工艺具有不需进行大面积沟槽开挖，节约施工成本约达30%，建设工期缩短5个月的优点。
2.2工程设计方案
根据工程特点，输水管线修复选用两种方案进行比较。
方案一管道内衬修复技术。
本方案结合国内新技术利用原有管线，采用管道内衬修复技术。
针对现场情况两种非开挖工艺结合应用。
现场作业面较小且管道拐点较多时，采用树脂软管翻转内衬，一次作业距离200m左右；现场作业面积较大且管线走势较直时，采用U-HDPE管内衬工艺，一次作业距离800m左右。
（1）翻转内衬工艺
树脂翻转内衬技术工艺，是将薄毡、工艺膜与树脂做成的复
合软管在树脂尚未固化时，在水或气的压力下，翻转进入被修复的埋地管道中，固化贴合在被清洗干净的被修复管道的内壁上，从而完成管道的修复工作。
（2）U-HDPE管内衬工艺
将外径尺寸与被修管道内径尺寸相同的PE管缩径，以减少拉入被修复埋地管道时的摩阻，保证PE内衬管材到位后，两端密封打压至1至1.5kg，使内衬PE管快速膨胀，恢复原型并涨紧在内衬管道内壁上，形成PE管中管，将原管道变成复合管道，达到管道修复的目的。
2.2.2方案优点
经内衬法修复后的管线内壁光滑，虽然管道内径缩小2cm-2.5cm,但在清除原管道管壁1cm-1.5cm结垢后管径只相当于缩小1cm左右，新的管壁摩擦阻力小，不易结垢，阻止了管线的再腐蚀，达到了堵漏、提压、减阻的目的，相对增加了输水能力。
这种施工方法可不用全线破路开挖，保护了原有道路环境免遭大规模破坏，无机械和粉尘污染，不阻塞交通，可避免因无管位或其它管线占压等原因无法开挖更新管线的问题。
大幅缩短了管线改造修复的时间。
2.2.3缺点
技术工艺相对复杂，工程风险较大。
管线因外力破坏或人为增加装置的修复有技术难点，至少需要有经过专门培训的人员进行修复。
本方案总投资1202.6万元，其中，工程建安费1167.3万元，占地及附着物补偿费35.3万元。
方案二在原管位开挖更换新管
（1）方案概述
本方案采用常规方法，利用原管位开挖，重新敷设新管，管线全长6256m.
(2)管材选定
根据现场踏勘，适用于本工程的管材主要有球墨铸铁管。
球墨铸铁管的优点是使用年代长，管道承压力较高，采用橡胶圈接口，形式灵活，柔性较好，对地基适应性较强，防腐性能好，配件可根据要求制作。
球墨铸铁管的缺点是重量较重，价格偏高。
本方案总投资2021.7万元。
其中，工程建安费1198.3元，占地及附着物补偿费823.4万元。
2.3方案选择
方案一和方案二管线总长度相同，但方案二需拆迁房屋，补偿费用高，且难于协调；虽然方案一较方案二要求技术水平较高，需专业队伍施工，但根据目前国内已完成工程来看，该工艺施工周期较短，对周围环境影响较小。
从工程总投资看，方案一较方案二可节省819.1万元。
因此，推荐方案一，即采用工期较短，开挖占地较少的内衬管技术。
2.4工程设计
根据原管道敷设的地形地貌及崂山区供水设施现状，具体设计如下。
桩号0+000--1+137段管线，沿南宅科、于哥庄社区敷设，
该段部分管道被社区房屋占压，采用U-HDPE管内衬工艺修复。
桩号1+137—1+231段管线，穿越南九水河，由于南九水河河床冲刷严重，现状管道局部裸露，该段重新敷设钢管，新设钢管平均覆土厚度为2.0m。
桩号1+231—2+765段管线，沿戴家埠、董家埠社区敷设，至董家埠水库，该段部分管道被社区房屋占压，采用U-HDPE 管内衬工艺修复。
桩号2+765—3+215段管线，绕山沿路敷设至4号隧洞西口，由于拐点较多，采用树脂软管翻转内衬工艺修复。
桩号3+215—6+156段管线，穿过4号隧洞，沿西登瀛、领西社区敷设，至大河东社区西北，由于部分管道被社区房屋占压，采用U-HDPE管内衬工艺修复。
3、结语
目前工程已投入使用，经过半年的运行，有效提高了该管网的供水保障，减少年平均管网漏失水量50万立方米，对今后全区市政管道设施的改造建设具有良好的推广和示范指导作用。
内衬修复技术
一、工程简述二、CIPP翻转内衬管道修复技术简介三、CIPP翻转内衬管道修复技术的优点四、材料组织供应五、CIPP翻转耐衬现场施工六、施工设备情况七、施工组织管理八、施工过程质量控制措施九、安全文明施工措施十、工程过度计划濮家井路D800污水管道抢修工程施工方案一、工程简述1、工程简介本工程施工地点位于杭州江干区濮家井路，W1-W2污水管长度为27米、管径为D800、管径为砼管，经过CCTV内窥检测发现以下缺陷：1）W2-W1段整体腐蚀严重2）W1往W2方向1.5o米处顶部破裂渗漏W1井砂浆粉刷层大部分已经脱落，并有渗漏现象。
为了减少开挖对交通造成的影响，恢复该管道的使用功能，增强管道的整体性，拟采用非开挖管道CIPP翻转风衬施工工艺对该段管道进行修复。
2、工程施工目标（1）需完成工程量：先查找、定位W2检查井，并提升，对待修复管道上下游采用气囊进行堵水、降水、临排、然后对管道进行高压清洗后，对现状D800污水管道采用CIPP翻转内衬管道修复技术进行管道内衬修复，修复D800污水管道长度约为27米，管道内衬修复后采用聚氨酯对W1井进行注桨补漏，重新粉刷检查井风壁。
（2）工程质量目标：符合相关部门工程质量检验评定标准，达到合格且满足设计及使用功能。
（3）施工工期目标：3个日历天（不包括备货期）（4）安全文明施工目标：我公司在施工时将严格遵守国家及地方有关部门规定，结合建设单位的要求，严格做好安定生产、文明施工工作，无等级火警事故，无人员伤亡事故。
二、CIPP翻转内衬管道修复技术简介CIPP翻转内衬管道修复技术，是在水压或气压的作用下，将一种特制的聚脂内衬管敷设于原有管道骨表面，并通过特殊的黏合剂紧密地与原管道内壁粘合在一起，由此达到管道修复（更新）的目的，并且衬管材料不会影响输送介质的品质。
CIPP翻转衬管道修复技术在不用开挖路面的情况下，采用简捷、科学的方法，在原有的破损旧管道内部，用短短的一段时间风制作一条高强度内衬新管。
不锈钢内衬修复技术标准
不锈钢内衬修复技术标准不锈钢内衬修复技术标准包括以下步骤：1. 选择折点及阀门处开挖工作坑，作为进料及通风口。
施工前做好安全防护工作。
2. 采用CCTV+人工的方式进行全线逐段勘测，准确了解被修复管道前的管内状况。
3. 管道清理，确保内衬管的安装质量。
4. 在不锈钢焊接时管内不能有水，需对维修管道进行停水作业。
5. 选用304不锈钢，根据待修管道内径尺寸，下料制作不锈钢内衬管：把卷板机滚轮进行调整、调试，把不锈钢板按设计要求或结合现场待修管道内衬管要求制管坯（按卷板宽度分段）衬管：把每段管坯卷起用专用输送设备运进管道内，在管道内把每段管坯（缩径后）定位胀圆，使不锈钢衬里与原管道紧贴在一起，用氩弧焊进行点焊焊接固定，每段管坯搭接4mm左右，两段管坯间的横向焊缝要错开（在内衬管整个加工制作过程中，要严防与铁离子接触，影响不锈钢衬管的耐腐蚀性能）。
焊接：施焊前在焊接口及焊接两侧不小于5cm周围内应进行清洁。
焊口及焊缝热影响区表面应光滑平整、无毛刺夹渣、裂纹，母材无分层及夹渣，必要时进行渗透测试，对出现缺陷，应及时按规定程序进行清理和消除。
焊材使用严格按照《焊材验收、保管、烘干、发放、回收程序》进行保管、烘干、发放和使用。
氩弧焊使用时要按照先送气后起弧，熄弧后再停气的原则，氩气纯度不小于%。
排气阀位置的处理，先在排气阀位置焊接4mm厚不锈钢垫圈一个，然后将内衬管开孔，与垫圈焊接，从而保留原排气阀的功能。
内衬施工全过程应采用不锈钢专用工具。
避免不锈钢与铁离子接触，影响不锈钢分子的稳定性。
6. 不锈钢内衬管与原管道的连接：作业坑管道连接，先在连接钢管位置加不锈钢过渡板，然后将不锈钢内衬管焊在不锈钢过渡板上。
内衬管留人孔，衬管焊接完成后，对全线焊缝进行检验，检验合格后，封堵人孔，将外管连接。
排气阀位置的处理，先在排气阀位置焊接4mm厚不锈钢垫圈一个，然后将内衬管开孔，与垫圈焊接，从而保留原排气阀的功能。
7. 检验焊接施工应满足 GB国家标准。

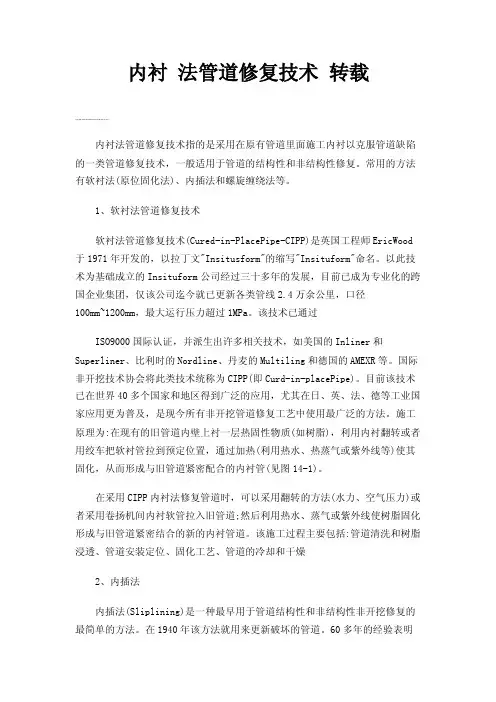

内衬法管道修复技术转载
内衬法管道修复技术转载0内衬法管道修复技术指的是采用在原有管道里面施工内衬以克服管道缺陷的一类管道修复技术，一般适用于管道的结构性和非结构性修复。
常用的方法有软衬法(原位固化法)、内插法和螺旋缠绕法等。
1、软衬法管道修复技术软衬法管道修复技术(Cured-in-PlacePipe-CIPP)是英国工程师EricWood 于1971年开发的，以拉丁文"Insitusform"的缩写"Insituform"命名。
以此技术为基础成立的Insituform公司经过三十多年的发展，目前已成为专业化的跨国企业集团，仅该公司迄今就已更新各类管线2.4万余公里，口径100mm~1200mm，最大运行压力超过1MPa。
该技术已通过ISO9000国际认证，并派生出许多相关技术，如美国的Inliner和Superliner、比利时的Nordline、丹麦的Multiling和德国的AMEXR等。
国际非开挖技术协会将此类技术统称为CIPP(即Curd-in-placePipe)。
目前该技术已在世界40多个国家和地区得到广泛的应用，尤其在日、英、法、德等工业国家应用更为普及，是现今所有非开挖管道修复工艺中使用最广泛的方法。
施工原理为:在现有的旧管道内壁上衬一层热固性物质(如树脂)，利用内衬翻转或者用绞车把软衬管拉到预定位置，通过加热(利用热水、热蒸气或紫外线等)使其固化，从而形成与旧管道紧密配合的内衬管(见图14-1)。
在采用CIPP内衬法修复管道时，可以采用翻转的方法(水力、空气压力)或者采用卷扬机间内衬软管拉入旧管道;然后利用热水、蒸气或紫外线使树脂固化形成与旧管道紧密结合的新的内衬管道。
该施工过程主要包括:管道清洗和树脂浸透、管道安装定位、固化工艺、管道的冷却和干燥2、内插法内插法(Sliplining)是一种最早用于管道结构性和非结构性非开挖修复的最简单的方法。
在1940年该方法就用来更新破坏的管道。
湖南管道内衬修复施工方案
湖南管道内衬修复施工方案一、背景介绍管道是现代工业生产和城市生活中不可或缺的基础设施，而管道内衬则是保护管道免受腐蚀和磨损的重要措施之一。
湖南地区的管道经常面临着腐蚀、磨损和老化等问题，因此需要进行定期的内衬修复和维护。
本文将介绍一种适用于湖南地区的管道内衬修复施工方案，以提供有效的解决方案。
二、方案概述本方案旨在修复湖南地区管道内衬的腐蚀和磨损问题，实现管道内部的保护和维护。
具体方案如下：1. 检测和评估首先需要对管道进行全面的检测和评估，确定需要修复的区域和程度。
可以借助现代无损检测技术，如超声波、X射线和摄像头等，对管道进行全面的检测，以获得准确的信息。
根据检测结果，对不同区域和程度的损伤进行分类和评估。
2. 修复准备在进行修复施工前，需要做好充分的准备工作。
包括： - 清理管道表面的污垢和杂质； - 预处理管道表面，如除锈、打磨等； - 准备修复材料和工具。
3. 内衬修复技术根据不同的损伤情况，可以选择适当的内衬修复技术。
常见的修复技术包括： - 真空吸附复合材料修复技术：采用真空吸附的方式将复合材料固定在管道内壁，形成保护层； - 喷涂修复技术：使用喷涂设备将修复材料均匀地喷涂在管道内壁上，形成平整的内衬层； - 线缠绕修复技术：采用纤维增强材料进行线缠绕，形成坚固的内衬层。
4. 修复质量控制修复施工完成后，需要进行质量控制，以确保修复效果符合要求。
具体包括： - 检查修复材料的粘附情况和表面质量； - 检测修复区域的密封性和耐腐蚀性能； - 进行必要的测试和验收。
三、施工流程本方案的施工流程如下：1.检测和评估：–使用超声波和X射线检测管道内部的损伤；–利用摄像头检查管道内壁的腐蚀和磨损情况；–对检测结果进行分类和评估。
2.修复准备：–清理管道表面的污垢和杂质；–进行预处理，如除锈、打磨等；–准备修复材料和工具。
3.内衬修复技术：–根据评估结果选择适当的修复技术；–真空吸附复合材料修复技术、喷涂修复技术或线缠绕修复技术；–进行修复施工，确保修复材料平整、牢固。

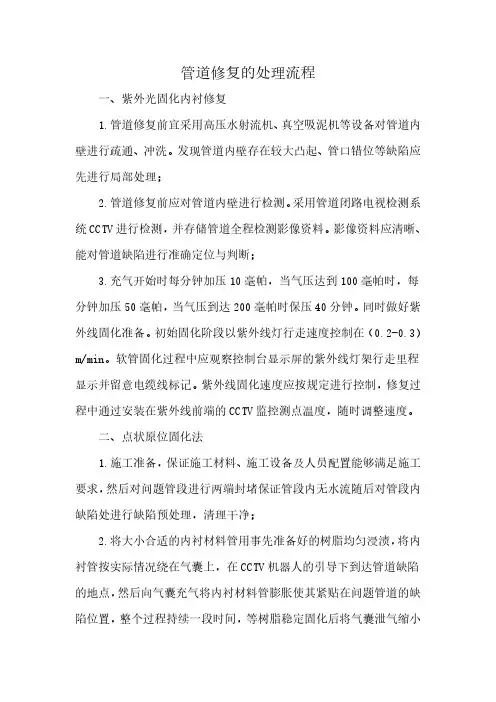

管道修复的处理流程
管道修复的处理流程一、紫外光固化内衬修复1.管道修复前宜采用高压水射流机、真空吸泥机等设备对管道内壁进行疏通、冲洗。
发现管道内壁存在较大凸起、管口错位等缺陷应先进行局部处理；2.管道修复前应对管道内壁进行检测。
采用管道闭路电视检测系统CCTV进行检测，并存储管道全程检测影像资料。
影像资料应清晰、能对管道缺陷进行准确定位与判断；3.充气开始时每分钟加压10毫帕，当气压达到100毫帕时，每分钟加压50毫帕，当气压到达200毫帕时保压40分钟。
同时做好紫外线固化准备。
初始固化阶段以紫外线灯行走速度控制在（0.2-0.3）m/min。
软管固化过程中应观察控制台显示屏的紫外线灯架行走里程显示并留意电缆线标记。
紫外线固化速度应按规定进行控制，修复过程中通过安装在紫外线前端的CCTV监控测点温度，随时调整速度。
二、点状原位固化法1.施工准备，保证施工材料、施工设备及人员配置能够满足施工要求，然后对问题管段进行两端封堵保证管段内无水流随后对管段内缺陷处进行缺陷预处理，清理干净；2.将大小合适的内衬材料管用事先准备好的树脂均匀浸渍，将内衬管按实际情况绕在气囊上，在CCTV机器人的引导下到达管道缺陷的地点，然后向气囊充气将内衬材料管膨胀使其紧贴在问题管道的缺陷位置，整个过程持续一段时间，等树脂稳定固化后将气囊泄气缩小然后拉出管道；3.将问题管段两端的封堵气囊撤出，对施工质量进行检测。
三、螺旋缠绕法1.施工准备，首先对问题管道的基本信息了解清楚，如管道总长度、管道两端检查井的长度、问题管道的直径以及管道埋深等。
这是前期工作的重中之重，这些管道基本信息的准确无误，是后期修复工作顺利进行的决定性因素；2.对问题管段进行清洗，保证后期CCTV检测的图像清晰，准备好缠绕机具，将施工用的管道缠绕机从检查井用专业设备放入管道底部，将事先准备好的带状的塑料管材进行缠绕，缠绕尺寸略小于问题管道的最小直径。
一直缠绕至管道另一端检查井时停止，将两端都固定住，随后通过施加一个向外拉的作用力使管道开始向四周扩张，直到塑料管材和问题缺陷管道紧密贴合为止，然后将钢线中空隙灌入泥浆，形成一个整体的管道；3.将设备撤出管道，恢复支管和检查井，进行CCTV检测和浸水试验，确保施工质量。
管道内衬修复方案
管道内衬修复方案概述管道内衬修复是指对已经使用一段时间的管道进行修补和保护，以延长其使用寿命和维持其正常运行。
管道内衬修复方案可以采用不同的方法和材料，具体取决于管道的材质、使用环境和损坏程度。
常见的管道内衬修复方法1. 管道补丁管道补丁是一种简单、经济的修复方法，适用于小范围的损坏。
补丁材料可以根据管道材质的不同而有所不同，如橡胶、塑料或金属。
补丁修复后需要进行密封，以确保其完整性和防止漏水。
2. 管道内衬涂层管道内衬涂层是一种常用的修复方法，适用于较大范围的损坏和腐蚀。
涂层材料可以选择根据管道材质和使用环境，常见的涂层材料有环氧树脂、聚氨酯和陶瓷涂层等。
涂层修复后可以提供较好的保护和防腐效果，延长管道的使用寿命。
3. 管道内衬套管管道内衬套管是一种更为复杂的修复方法，适用于严重损坏和腐蚀的管道。
套管可以选择根据管道材质和损坏情况，常见的套管材料有聚氨酯、玻璃钢和陶瓷等。
套管修复后可以提供更好的保护和防腐效果，恢复管道的结构强度和功能。
常用的管道内衬材料1. 聚氨酯聚氨酯是一种常用的管道内衬材料，具有良好的耐腐蚀性和耐磨性。
它可以适应不同的工作环境和流体介质，具有较长的使用寿命。
2. 玻璃钢玻璃钢是一种具有良好机械性能和耐腐蚀性的管道内衬材料。
它适用于一些特殊的工作环境和介质，如酸碱腐蚀性较强的场合。
3. 陶瓷陶瓷是一种高性能的管道内衬材料，具有极高的耐腐蚀性和耐磨性。
它适用于一些要求较高的工作环境和介质，可以提供长期稳定的保护效果。
管道内衬修复方案的选择在选择管道内衬修复方案时，需要考虑以下几个方面：1. 管道材质：不同的管道材质对应不同的修复方案和材料。
2. 损坏程度：根据管道的损坏程度选择适当的修复方法和材料。
3. 使用环境：根据管道所处的工作环境选择适合的修复方案和材料，以确保其耐腐蚀性和耐磨性。
4. 经济性：在选择修复方案时，需要综合考虑修复成本和预期使用寿命，以找到最经济有效的方案。
CIPP内衬管翻转法修复排水管道施工工法(2)
CIPP内衬管翻转法修复排水管道施工工法CIPP内衬管翻转法修复排水管道施工工法一、前言在城市化进程中，排水管道的修复和维护变得尤为重要。
CIPP内衬管翻转法作为一种先进的修复技术，可以有效解决排水管道老化、破损等问题，提高管道的使用寿命和运行效率。
二、工法特点CIPP内衬管翻转法是一种无开挖管道修复技术，可以在不破坏原有管道的情况下进行修复。
它采用柔性管道内衬的方式，将复合材料制成的管壁翻转到管道内部，形成一条新的管道。
这种工法具有以下几个特点：1. 无开挖：不需要对地面进行开挖，能够减少工地对周围环境的影响，节约了时间和人力资源。
2. 环保节能：采用复合材料制作的管道内衬具有良好的密封性和耐化学腐蚀性能，能够减少污水泄漏和二次污染，符合环保要求。
3. 高效快速：施工过程简单、工期短，可以大幅缩短修复时间，提高工程效率。
4. 经济实用：与传统的管道更换相比，CIPP内衬管翻转法成本更低，对于经费有限的项目具有明显优势。
三、适应范围CIPP内衬管翻转法适用于各类排水管道的修复和维护，包括污水管道、雨水管道、通气管道等。
它可以修复管道的老化、腐蚀、破裂、渗漏等问题，提高管道的密封性和强度。
四、工艺原理CIPP内衬管翻转法的工艺原理主要包括以下几个方面：1. 管道清洁：首先对管道进行清洗和清除杂物，以保证内表面的清洁度和光滑度。
2. 包裹材料准备：制备复合材料管壁，并进行预处理，确保材料的粘附性。
3. 材料灌注：将复合材料灌注到管道内，在一定的时间段内进行固化。
4. 管道翻转：通过充气或其他方式，将复合材料翻转到管道内，与管道内表面粘合在一起。
5. 固化成型：经过一定时间的固化，复合材料形成一条新的管道。
五、施工工艺1. 清洁管道：使用高压水或其他清洗设备对排水管道进行清洗，清除管道内的污垢和堆积物。
2. 准备内衬材料：制备合适尺寸的复合材料管壁，并对材料进行预处理。
3. 灌注内衬材料：将复合材料通过喷涂或注入的方式灌注到管道内，确保均匀分布并覆盖管道内表面。
管道固化内衬修复方法
管道固化内衬修复方法管道固化内衬修复方法简介管道固化内衬修复方法是一种用于修复管道内衬的技术，主要用于解决管道内衬老化、破损等问题。
本文将介绍常见的管道固化内衬修复方法，并对其优缺点进行分析。
方法一：环氧树脂固化修复•使用环氧树脂材料进行管道内衬修复。
•环氧树脂涂层能够有效填补管道内衬的破损部分，提高内衬的耐腐蚀性能。
•优点：修复效果好，耐用性强。
•缺点：施工周期长，成本较高。
方法二：热固化修复•使用热固化材料进行管道内衬修复。
•通过加热使热固化材料与管道内衬结合，形成坚固的修复层。
•优点：施工简单，修复速度快。
•缺点：处理大面积破损困难，修复效果可能不够理想。
方法三：纤维增强复合材料修复•使用纤维增强复合材料进行管道内衬修复。
•纤维增强复合材料能够增加管道内衬的强度和耐磨性。
•优点：修复效果好，耐久性强。
•缺点：施工复杂，材料成本较高。
方法四：橡胶修复•使用橡胶材料进行管道内衬修复。
•橡胶修复能够有效填补管道内衬的损坏部分，提高内衬的密封性能。
•优点：施工简单，成本较低。
•缺点：修复效果可能不够持久，耐久性较差。
方法五：玻璃钢修复•使用玻璃钢材料进行管道内衬修复。
•玻璃钢修复能够提高管道内衬的耐腐蚀性能和耐磨性。
•优点：施工简单，修复效果较好。
•缺点：材料成本较高，修复过程对施工环境要求较高。
小结不同的管道固化内衬修复方法具有各自的优缺点。
在选择合适的修复方法时，需要考虑管道的具体情况、修复效果、工期和成本等因素。
只有综合考虑，才能选择出最适合的修复方法，确保管道内衬的正常运行和使用寿命的延长。
方法六：冷固化修复•使用冷固化材料进行管道内衬修复。
•冷固化修复的过程与热固化相似，但不需要加热。
•通过与管道内衬的接触，冷固化材料能够形成坚固的修复层。
•优点：施工简单方便，无需加热设备，修复时间短。
•缺点：修复效果可能不如热固化材料，对温度和环境要求较高。
方法七：水泥修复•使用水泥材料进行管道内衬修复。
非开挖管道修复技术-内衬、裂管、U管、补强
AMEX-3000翻转内衬修复技术为2-3m/min，一个工作日可 完成 1-2个工作段。
▪ 安立路翻转内衬修复工程修复2000m
燃气管道仅用时20天，大大减轻了对 交通、环境的影响为奥运代表工程。
翻转内衬工程统计
▪ 1999年至今，北京天环非开挖公司采用翻转内衬法修复
管道长达70余公里。
翻转吹进
加压固化
端头处理现场照片
翻转修复后管道效果图
翻转内衬修复技术优势
▪ 环境温度适应范围宽
AMEX-3000翻转内衬技术施工环境温度可在 0oC-35oC之间。
▪ 施工距离长
AMEX-3000翻转内衬技术修复的施工段距离可达200m。
▪ 施工中允许钢管存在弯度
AMEX-3000翻转内衬修复技术允许工作段存在45o弯头不 大于2个。
U型管内插法特点
▪ 该项技术具有对原有管径损失小，工作段距
离长，施工时间短，材料质量有保障，施工 受外界因素小等优点。
▪ U型管内插可修复管径DN300-DN1000的管
线，修复后的管线运行压力可达0.4MPa。
U型管内插工艺流程
▪ 工艺流程：开挖工作坑——断管——
内窥检查——PE焊接——机械压U型—— 高强度定型带缠绕——牵引PE管至管内— —管端定型——PE管冲气复原定型——修 复后内窥检测
U型内插施工示意
唐山U插施工现场
▪ 04年至今完成U型内插工程5公里。 ▪ 主要工程包括：
坝西中压、南湖中压、新大都中压、前三 门大街燃气改造工程等。
▪ 修复管线管径DN200——DN500。
裂管
裂管法管道修复技术
▪ 裂管法是管线替换的一种新技术，其原
理是用一组割刀轮将原旧管道切开并涨 扩后，同时回拉带入一根同管径或大一 级的新管，以达到替换旧管道或扩容的 目的。
紫外光固化内衬修复施工工艺
紫外光固化内衬修复施工工艺1、工艺特点（1）紫外光固化内衬修复技术是一种排水管道非开挖现场固化内衬修理方法之一。
将浸满光固性树脂的玻璃纤维软管利用卷扬机将其拖入已清洗干净的被修管道中，连接风管向内送风并吹胀使其紧贴于管道内壁，通过专业紫外光发射与控制设备照射管道内壁使树脂在管道内部固化，形成高强度内衬新管。
（2）内衬管耐久实用，具有耐腐蚀、耐磨损的优点，可防地下水渗入问题。
材料强度大，提高管道结构强度，使用寿命可按实际需求设计，最长可达50年。
（3）保护环境，节省资源：不开挖路面，不产生垃圾，不堵塞交通，施工周期短（每段修复专业部分仅需4、5个小时），方便地解决临时排水问题，使管道修复施工的形象大为改观，总体的社会效益和经济效益好，已成为排水管道非开挖整体修复的主流。
2、适用范围（1）紫外光固化是后固化成型，其适用于管道几何截面为圆形、方形、马蹄形等，管道材质为钢筋砼管、水泥管、钢管以及各种塑料管的雨污排水管道。
（2）适用于管径150～1600mm的排水管道。
（3）适用管道结构性缺陷呈现为破裂、变形、错位、脱节、渗漏、腐蚀，且接口错位宜小于等于直径的15%，管道基础结构基本稳定、管道线形没明显变化、管道壁体坚实不酥化。
但管道内部转弯的下水道不适宜用本工艺修复。
（4）适用于对管道内壁局部沙眼、露石、剥落等病害的修补，适用于管道接口处在渗漏预兆期或临界状态时预防性修理。
3、工艺流程图1.1-1紫外光固化法管道修复流程图4、各工序的施工要点（1）准备阶段在工程开始之前，确保施工现场达到一定安全性。
须张贴路标、弯路和封锁等标示。
在安装项目中，不仅要确保人孔安全，而且要封锁部分街道和道路，以便安装横向的软管。
在拉入衬管之前，须处理待修复的管道段，以确保管道在衬管安装过程中不会发生进一步损坏，并确保安装过程安全顺利。
在衬管安装过程中，须确保待修复的管道段已停止使用。
必要时，需放置气囊，使污水改道。
（2）管道清洗管道修复前，管内一般存在不同程度的污泥、淤积，为保证后续工作的顺利进行，既有管线清洗是必要环节之一，可采用高压射水清洗。
