管路拆装 实验报告

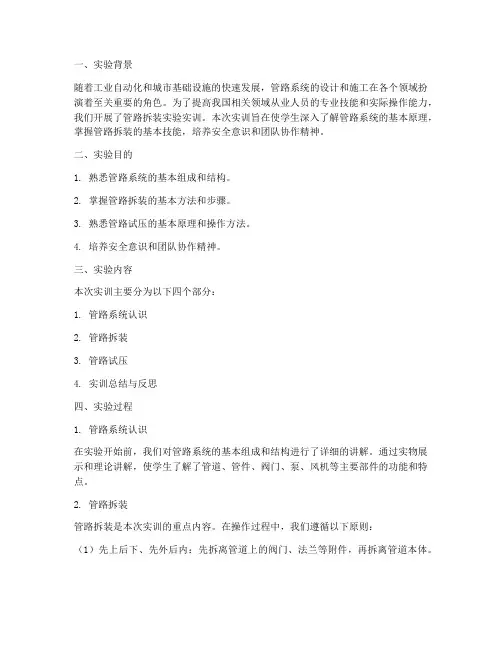

管路拆装实验实训总结报告
一、实验背景随着工业自动化和城市基础设施的快速发展，管路系统的设计和施工在各个领域扮演着至关重要的角色。
为了提高我国相关领域从业人员的专业技能和实际操作能力，我们开展了管路拆装实验实训。
本次实训旨在使学生深入了解管路系统的基本原理，掌握管路拆装的基本技能，培养安全意识和团队协作精神。
二、实验目的1. 熟悉管路系统的基本组成和结构。
2. 掌握管路拆装的基本方法和步骤。
3. 熟悉管路试压的基本原理和操作方法。
4. 培养安全意识和团队协作精神。
三、实验内容本次实训主要分为以下四个部分：1. 管路系统认识2. 管路拆装3. 管路试压4. 实训总结与反思四、实验过程1. 管路系统认识在实验开始前，我们对管路系统的基本组成和结构进行了详细的讲解。
通过实物展示和理论讲解，使学生了解了管道、管件、阀门、泵、风机等主要部件的功能和特点。
2. 管路拆装管路拆装是本次实训的重点内容。
在操作过程中，我们遵循以下原则：（1）先上后下、先外后内：先拆离管道上的阀门、法兰等附件，再拆离管道本体。
（2）先易后难、先松后紧：先拆离易于拆卸的部件，再逐步拆离难以拆卸的部件。
在拆卸过程中，先松开螺栓、螺母，再进行拆卸。
（3）分类存放、标记编号：将拆下的管件、垫片、螺栓螺母等进行分类存放，并标记编号，以便于后续组装。
在拆装过程中，我们严格按照操作规程进行，确保了拆装过程的顺利进行。
3. 管路试压管路试压是检验管路系统质量的重要环节。
在实验过程中，我们按照以下步骤进行：（1）准备工作：检查管路系统，确保无泄漏、无损坏。
（2）试压介质：选用符合要求的试压介质，如清水、压缩空气等。
（3）试压压力：根据管路系统的设计要求，确定试压压力。
（4）试压过程：缓慢增加试压介质压力，观察管路系统是否有泄漏、变形等现象。
（5）试压结果：根据试压结果，判断管路系统是否合格。
4. 实训总结与反思在实训过程中，我们总结了以下经验和教训：（1）安全意识：在管路拆装和试压过程中，必须严格遵守安全操作规程，确保人身和设备安全。
管道拆装实验报告总结(3篇)
第1篇一、实验背景管道拆装实验是化工、机械、建筑等相关专业学生必须掌握的一项基本技能。
通过本实验，学生可以了解管道拆装的基本原理、操作步骤和安全注意事项，提高实际操作能力。
本次实验以P管路拆装实训装置为对象，通过拆装、组装和试压等步骤，让学生掌握管道拆装的全过程。
二、实验目的1. 熟悉管道拆装的基本原理和操作步骤。
2. 学会正确使用拆装工具和易耗品。
3. 培养学生严谨、细致、团结协作的工作态度。
4. 树立牢固的安全意识，确保实验过程中的安全。
三、实验内容1. 实验工具清单：呆扳手、活动扳手、管钳、游标卡尺、卷尺、橡胶垫片、螺栓、螺母、垫片、垫圈等。
2. 管件、阀门清单：法兰、弯头、三通、阀门、仪表等。
3. 实验步骤：（1）管路拆卸拆卸原则：先上后下、归类放好、合理分工、合作完成。
操作步骤：① 按照图样对要拆卸的管道和管件进行编号；② 根据先松后拆、先上到下的顺序对管路进行拆装；③ 小心轻放拆卸的管件，避免损坏；④ 拆卸下来的零件、垫片、螺栓螺母统一标上标号，归类放置。
（2）管路组装组装原则：先下后上、垫片对齐、循序渐进、对角拧紧。
操作步骤：① 将拆卸下来的部件按照编号对号放置；② 根据组装图样，按照先下后上的顺序进行组装；③ 组装过程中，注意垫片对齐，确保密封性能；④ 对角拧紧螺栓螺母，保证连接牢固。
（3）管线的试压实验压力：工作压力的1.5倍，但不小于200kPa。
操作步骤：① 关闭阀门，确保系统内无介质流动；② 打开试压泵，缓慢加压至实验压力；③ 保持实验压力5分钟，观察管道是否有泄漏现象；④ 如无泄漏，则管路试压合格。
四、实验结果与分析1. 通过本次实验，学生掌握了管道拆装的基本原理和操作步骤，提高了实际操作能力。
2. 学生在实验过程中，严格遵守安全操作规程，确保了实验过程中的安全。
3. 实验过程中，学生学会了正确使用拆装工具和易耗品，为今后的实际工作打下了基础。
4. 学生在实验过程中，培养了严谨、细致、团结协作的工作态度。
管道拆装实验实验报告-宁波工程学院
序号：实验报告实验名称：管道拆装实验学院：化学工程学院专业：化学工程与工艺班级：姓名：学号指导教师：日期：一、实验目的1、建立对化工管路装置的感性认识。
2、训练管路拆装动手操作能力。
二、实验工具设备清单工具数量规格用途1 ---------- 实验实训管路拆装实训装置呆扳手8~10 24、22、19 用于螺母装卸活动扳手 2 475 用于螺母装卸木锤 2 ---------- 轻敲设备，使其变松，或在安装把设备敲到合适位置铁锤 2 ---------- 轻敲设备，使其变松，或在安装把设备敲到合适位置（与木锤相似）安全帽6/每组---------- 保护头部，有利于安全材料：橡胶垫片、螺栓、螺母、垫片、垫圈三、实训内容1、观察认识管路中常用的法兰、阀门和仪表等部件。
2、观察熟悉化工管路装置流程。
3、练习管路水泵的启动和停止操作。
4、练习管路拆卸操作。
5、练习管路安装操作。
6、练习管路水压试验操作。
四．管路装置图：12345678910111.截止阀2.弯头3.流量计4.球阀5.活接6.压力表7.水泵8.三通9..安全阀10.闸阀11.水箱图一所示部件是本装置的主要组成部分，其他还包括了补心、大小头、宝塔接头等小部件。
工艺流程图（另附页）：五、泵操作和管路拆装操作过程1.管道等拆①了解管路的基本知识如法兰及其类型、垫片、化工选材、公称直径、阀门（球阀、闸阀、减压阀、疏水阀、安全阀、止回阀、截止阀、旋塞阀、蝶阀）、压力表、流量计、温度计等。
实验过程遇到的，主要是平焊法兰、球阀、截止阀、安全阀、测量四大数据的温度计、流量计、压力表、液位计。
②熟悉各种工具的正确使用方法。
如：扳手、螺丝刀、角尺、管钳、切管器、套丝机、等。
③熟悉管路装置流程从储水箱上方的开关放水→从储水箱底部的管路→钢丝软管→离心泵→经过一个循环管道（微调流量）→流量计→循环管路回到储水罐安全阀有自动泄压的功能。
它的启闭件受外压作用下处于常闭状态，当设备或管路内介质压力升高，超过规定值时自动开启，通过向系统外排放介质来防止管路或设备内介质压力超过规定数值。

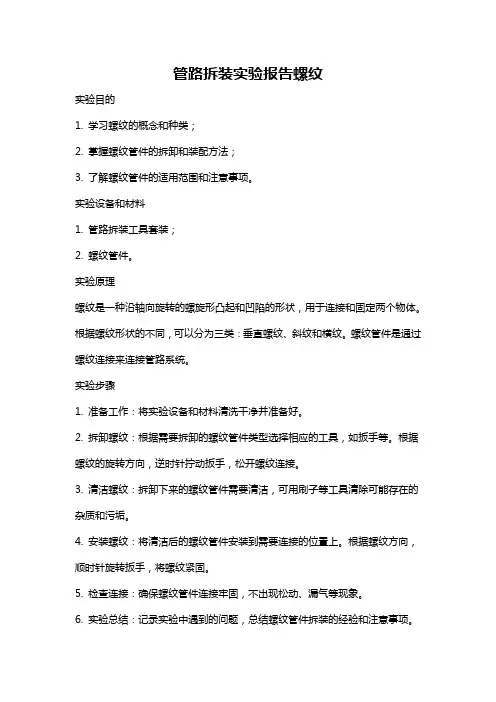

管路拆装实验报告螺纹
管路拆装实验报告螺纹实验目的1. 学习螺纹的概念和种类；2. 掌握螺纹管件的拆卸和装配方法；3. 了解螺纹管件的适用范围和注意事项。
实验设备和材料1. 管路拆装工具套装；2. 螺纹管件。
实验原理螺纹是一种沿轴向旋转的螺旋形凸起和凹陷的形状，用于连接和固定两个物体。
根据螺纹形状的不同，可以分为三类：垂直螺纹、斜纹和横纹。
螺纹管件是通过螺纹连接来连接管路系统。
实验步骤1. 准备工作：将实验设备和材料清洗干净并准备好。
2. 拆卸螺纹：根据需要拆卸的螺纹管件类型选择相应的工具，如扳手等。
根据螺纹的旋转方向，逆时针拧动扳手，松开螺纹连接。
3. 清洁螺纹：拆卸下来的螺纹管件需要清洁，可用刷子等工具清除可能存在的杂质和污垢。
4. 安装螺纹：将清洁后的螺纹管件安装到需要连接的位置上。
根据螺纹方向，顺时针旋转扳手，将螺纹紧固。
5. 检查连接：确保螺纹管件连接牢固，不出现松动、漏气等现象。
6. 实验总结：记录实验中遇到的问题，总结螺纹管件拆装的经验和注意事项。
实验结果经过实验，我们成功地拆卸和安装了螺纹管件。
在拆卸过程中，我们发现不同类型的螺纹需要使用不同的工具；在安装过程中，正确选择螺纹方向和适当施加力度都非常重要。
实验总结通过本次实验，我们深入了解了螺纹的概念和种类，并掌握了螺纹管件的拆卸和装配方法。
在实践中，我们发现螺纹的正确拆卸和安装需要谨慎操作，并保证螺纹的牢固连接。
此外，为了确保螺纹管件的正常工作，需要定期清洁和维护。
螺纹管件在工业生产和日常生活中广泛应用，比如水管、气管等。
因此，我们在实际操作中要注意安全措施，避免螺纹松动导致泄露或损坏。
本次实验为日后修理、更换管路等情况提供了实际操作的经验，对于我们的学习和工作具有重要意义。

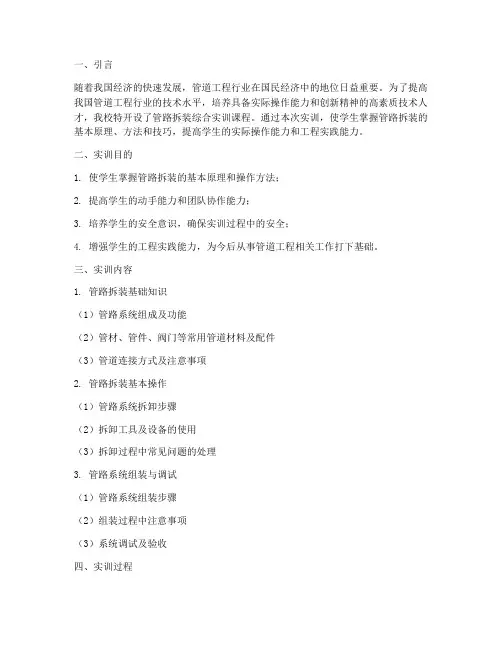

管路拆装综合实训总结报告
一、引言随着我国经济的快速发展，管道工程行业在国民经济中的地位日益重要。
为了提高我国管道工程行业的技术水平，培养具备实际操作能力和创新精神的高素质技术人才，我校特开设了管路拆装综合实训课程。
通过本次实训，使学生掌握管路拆装的基本原理、方法和技巧，提高学生的实际操作能力和工程实践能力。
二、实训目的1. 使学生掌握管路拆装的基本原理和操作方法；2. 提高学生的动手能力和团队协作能力；3. 培养学生的安全意识，确保实训过程中的安全；4. 增强学生的工程实践能力，为今后从事管道工程相关工作打下基础。
三、实训内容1. 管路拆装基础知识（1）管路系统组成及功能（2）管材、管件、阀门等常用管道材料及配件（3）管道连接方式及注意事项2. 管路拆装基本操作（1）管路系统拆卸步骤（2）拆卸工具及设备的使用（3）拆卸过程中常见问题的处理3. 管路系统组装与调试（1）管路系统组装步骤（2）组装过程中注意事项（3）系统调试及验收四、实训过程1. 实训准备（1）熟悉实训场地及设备（2）了解实训内容、目的及要求（3）明确安全注意事项2. 实训实施（1）分组进行管路拆装操作（2）指导教师巡回指导，解答学生疑问（3）学生互相学习，共同提高3. 实训总结（1）各小组汇报实训成果（2）指导教师点评实训过程及成果（3）学生总结实训心得体会五、实训成果1. 学生掌握了管路拆装的基本原理和操作方法，提高了实际操作能力；2. 学生学会了拆卸工具及设备的使用，提高了工程实践能力；3. 学生增强了团队协作能力，培养了良好的安全意识；4. 学生对管道工程行业有了更深入的了解，为今后从事相关工作奠定了基础。
六、实训体会1. 管路拆装实训是一项实践性很强的课程，要求学生具备扎实的理论基础和良好的动手能力；2. 实训过程中，学生要注重团队协作，共同解决问题，提高实训效果；3. 实训教师要关注学生的实际操作，及时解答学生疑问，确保实训过程顺利进行；4. 实训结束后，学生要总结实训心得体会，不断提高自己的综合素质。
管路拆装实训报告
实验报告实验名称：管道拆装实验学院：化学工程学院专业：化学工程与工艺班级：化工094 姓名：余凯杰同组者姓名：沈佳佳王斌魏家栋指导教师：陈斌周琦日期：一、实验目的1.流程图的识读。
2.能根据提供的流体输送流程图，准确填写安装管线所需管道、管件、阀门、仪表的规格型号及数量等的材料清单。
3.能按照材料清单正确领取所需材料。
4.能准确列出组装管线所需的工具和易耗品等零件清单并正确领取工具和易耗品。
5.能进行管线的组装。
6.能进行管道的试压。
7.能进行管线的拆除。
8.能做到管路拆装过程中的安全规范。
二、实验步骤1、管路拆除能按顺序进行，一般是是从上到下，先仪表湖阀门，拆卸过程中不得损坏管件和仪表。
拆下的管子、管件、阀门和仪表要归类放好。
2、管路组装（1）、对照管路示意图进行管路安装，安装中要保证横屏竖直，水平偏差不大于15mm、垂直偏差不大于10mm。
（2）、法兰与螺纹的结合时每对法兰的平行度、同心度要符合要求。
螺纹接合时要做到生料带缠绕方向正确和厚度要适合，螺纹与管件要和合时要对准、对正，拧紧用力要适中。
（3）、阀门的安装阀门安装前要将内部清理干净，关闭好再进行安装，对有方向性的阀门要与介质流向吻合，安装好的阀门手轮位子要便于操作。
（4）、流量计和压力表及过滤器的安装按具体安装要求进行。
要注意流向，有刻度的位置要便于读书 3、水压实验在规定的压强下和规定的时间内管路所有接口没有渗漏现象。
三、实验工具清单工具呆扳手活动扳手木锤剪刀数量 8 2 1 1 规格 24、20、19 475 ／／用于螺母装卸用于螺母装卸轻敲设备，使其变松，或在安装把设备敲到合适位置用于剪垫片用途四、管道流程图五、实验步骤和内容1.管道等拆卸（1）首先了解管路装置，拆卸要点，按顺序进行，一般是从上到下，先仪表后阀门。
（2）按照拆卸要求找齐所需工具。
（3）在管道拆卸前先将离储水箱最近的截止阀门关闭，而后打开其他的阀门排出管内滞留的液体，排出的液体用水桶盛装，要尽可能保持地面干燥。
管路拆装实验报告
管路拆装实验报告管路拆装实验报告一、实验目的本次实验的目的是通过拆装管路的过程，掌握管路的基本结构和工作原理，并了解管路的拆装方法和注意事项。
二、实验设备和材料1. 管路拆装工具：扳手、扳钳、螺丝刀等。
2. 管路材料：管道、连接件、密封胶等。
3. 实验场地：实验室或工作坊。
三、实验步骤1. 确定拆装对象：选择一段简单的管路进行拆装，如水管或气管。
2. 准备工具和材料：根据拆装对象的特点，准备相应的工具和材料。
3. 拆装管路：使用扳手、扳钳等工具，按照管路连接方式逆时针拧松螺母或螺栓，将管路分离。
4. 清洁管路：拆下的管路应清洁干净，去除附着物和污垢。
5. 安装管路：根据管路连接方式，将分离的管路重新连接起来。
使用扳手、扳钳等工具，顺时针拧紧螺母或螺栓，确保连接牢固。
6. 密封处理：根据需要，在连接处涂抹适量的密封胶，以确保管路连接处不漏水或漏气。
四、实验注意事项1. 安全第一：在进行管路拆装实验时，要注意个人安全，避免因操作不当导致意外事故的发生。
2. 仔细观察：在拆装管路的过程中，要仔细观察管路的结构和连接方式，了解其工作原理。
3. 工具使用：使用合适的工具进行拆装，避免损坏管路和工具。
4. 清洁管路：拆下的管路应清洁干净，去除附着物和污垢，以保证管路的正常工作。
5. 连接牢固：安装管路时，要确保连接处牢固可靠，防止漏水或漏气。
6. 密封处理：根据需要，在连接处涂抹适量的密封胶，以确保管路连接处不漏水或漏气。
五、实验结果与分析通过本次实验，我成功地拆装了一段管路，并对管路的结构和工作原理有了更深入的了解。
在实验过程中，我注意到管路连接处的螺母或螺栓需要逆时针拧松，顺时针拧紧，以确保连接的牢固性。
同时，清洁管路和使用密封胶也是保证管路正常工作的重要步骤。
六、实验心得体会通过这次管路拆装实验，我不仅学到了拆装管路的基本技能，还对管路的结构和工作原理有了更深入的理解。
在实验过程中，我体会到了安全操作的重要性，同时也意识到了细致观察和仔细操作的重要性。
管路拆装实习报告
实习报告一、实习目的通过此次管路拆装实习，了解和掌握管路系统的组成、结构和工作原理，提高自己的动手能力，培养实际操作技能，将理论知识与实际工作相结合，为今后的工作打下坚实的基础。
二、实习时间2023年3月10日-2023年3月20日三、实习地点XX公司维修车间四、实习内容实习期间，主要进行了管路系统的拆装、检查、维修和组装工作。
具体内容包括：1. 了解管路系统的组成，包括管路、阀门、泵、过滤器等元件；2. 学习管路系统的原理，掌握各元件的作用和相互之间的关系；3. 掌握管路拆装的工具和技巧，学会使用扳手、螺丝刀等工具；4. 进行管路系统的拆装，熟悉拆装顺序和注意事项；5. 检查管路系统，找出存在的问题，如漏洞、磨损等；6. 维修管路系统，更换损坏的元件，修复磨损的部分；7. 组装管路系统，确保各部件齐全、完好，连接紧密。
五、实习总结通过实习，我对管路系统有了更深入的了解，掌握了一定的操作技能。
在实习过程中，我学到了以下几点：1. 理论知识与实际操作相结合。
通过实习，我将所学的理论知识运用到实际工作中，提高了自己的实践能力。
2. 培养动手能力。
实习过程中，我亲手进行了管路系统的拆装、维修和组装，提高了自己的动手能力。
3. 学会团队合作。
在实习过程中，我与同事们共同完成任务，学会了团队合作，提高了沟通与协作能力。
4. 养成良好的工作习惯。
实习期间，我严格遵守实习规定，按时完成任务，养成了良好的工作习惯。
六、意见和建议1. 建议加强实习期间的指导，安排专业人员进行讲解和示范，提高实习效果；2. 增加实习实践环节，让实习生更多地进行实际操作，提高动手能力；3. 加强实习生之间的交流与合作，组织讨论和分享，提高学习效果；4. 注重实习安全，加强对实习生的安全教育，确保实习期间的人身安全。
七、对母校教学实习工作的建议1. 增加实习基地，扩大实习范围，为学生提供更多实习机会；2. 加强实习教材的编写和更新，使实习内容与实际工作相结合；3. 提高实习教师的待遇，吸引更多专业人才参与实习教学工作；4. 加强实习期间的监控与评估，确保实习质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管路拆装
一、实验目的
1、认识化工管路的构成和常用软件、阀门及作用。
2、认识常用工具并能正确使用。
3、掌握管路拆装的方法，进行管路拆装的基本技能训练。
4、测量所安装管路的尺寸，并能绘制简单的管路布置图。
5、按要求进行水压试验。
二、实验原理
管路是化工生产过程中不可或缺的部分，他将各种设备和车间之间连接起来以输送各种流体，管路对于化工厂的重要性正如血管对于人生命的重要性一样。
为了大量批量生产降低成本，使管子、管件和阀门之间具有互换性，减少库存，便于设计、制造和施工，所以管路采取标准化。
公称直径和工程压力是两个最基本的技术标准。
管路由管子、管件、阀门等组成。
管子之间、管子与管件、阀门之间的连接方式很多，常用的有焊接、阀门连接、螺纹连接、承插连接、和胀管连接等五种。
本实验装置的管路主要采用螺纹贺法兰连接。
1、管路连接方式
（1）法兰连接有一对法兰、一个垫片、和若干螺栓、螺母所组成。
法兰连接具有较好的强度和严密性，适用的尺寸范围广，可以拆卸。
法兰连接的过程一般分为三步进行，首先将法兰装配或焊接在管端，然后将垫片置于法兰之间，最后用螺栓连接两个法兰并把紧。
法兰端面应与管子中心线垂直，两个对接法兰之间应相互平行。
螺栓，螺母应位于同一侧。
拧紧法兰连接用螺栓应选用合适的扳手，分两次或三次对称成十字行按十字形进行，不得一次拧紧。
（2）螺纹连接
螺纹连接广泛用于2in及以下的管路中，它是通过内外管螺纹拧在一起而实现连接。
为了增加螺纹连接的严密性，在连接之前应在带有外螺纹的管头或配件上缠以适量麻丝。
缠绕的方法是按逆螺纹方向缠4-5圈。
麻丝如果缠的太少，所起作用小，如果缠得多，就会被螺纹挤压出来，同样起不了大作用。
连接时，将缠好麻丝的带外螺纹的管头或管件，用手拧入带内螺纹的管件中约2-3扣，当用手拧不动时，再用管钳拧转管子，直到拧紧为止。
（3）活接头
活接头是管路中常用的后连接部件，它也属于螺纹连接，一般在阀门附近均装有活接头。
活接头由公口，母口和套母三个单件组成。
连接时套母要加在公口一端，并使套母有内丝的一面想着母口，公口上应加垫或石棉绳，套母在锁紧前必须将公口与母口正对平，否则容易出现渗漏现象。
2、常用工具
（1）管子台虎钳：又称龙门钳，用于夹稳金属管材。
（2）管子钳：又称管钳，用来搬动金属管或其他圆柱形工件。
（3）活扳手：用于搬动螺栓，螺母等。
3、管路的布置（配管）
管路的布置随厂房、设备的布置而定，要正确的布置和安装管路，必须明确生产工艺的特点和操作条件的要求。
由于化工产品品种繁多，操作条件不一，以及被输送物料性质的复杂性，对管路的布置和安装难于作出统一规定，但还是有一定的原则可遵循。
管
路的布置和安装的一般原则则可参见有关教材。
4、管路的试压
管路安装完毕后，应进行试压，试压的目的是检验管路的强度与严密性。
管路的操作压力不同，输送的物料不同，试压的要求也不同。
本实验值进行水压实验，实验压力可采用3at，在实验压力下维持5分钟，未发现漏水和出汗现象即为合格。
三、实验装置图（见图1-1）
图1-1
四、实验步骤
1、现场清理并熟悉流程，认识化工管路的构成和作用。
2、观察并认识常用的一些管子，管件，阀门。
3、认识常用的工具及使用方法。
4、现场讨论管路拆装的方法和步骤。
5将原管路拆下。
6、按原管路试好尺寸。
7、对管路按要求进行安装。
8、安装好管路后进行水压实验，合格后将水排净。
9、测量所安装管路的尺寸。
五、实验注意事项
1、法兰，活接头连接前，应仔细检查并除去端面上的污垢。
2、法兰连接时，拧紧螺栓用力适当，不要用力过猛或用套管加长扳手，以免损坏扳手和螺栓。
3、使用管钳时，钳口尺寸应与管子的管径相适应。
操作时应使用钳中部或后部牙口吃紧，并须一只手按在钳头上，这样可以使钳口咬牢管子而不致打滑。
扳转钳把时要稳，如果用力过大，容易产生由于钳口打滑扳空伤人现象。
钳把上一般不宜家用套管。
管件如果是三通，
弯头之类，拧劲可大些，如果是阀门类的控制件，拧劲不可过大，否则极易撑裂。
4、使用管子台虎钳时，钳柄不得套管加力或用手锤敲击，所夹得工件大小应与钳口尺寸相适应。
5、安装时，管子和管件，阀门等就位后必须随时将其固定牢靠，以免掉下伤人。
6、试压前须检查法兰、螺栓等是否上齐、紧固，试压时必须严格遵守试压技术要求，不准在法兰的前方操作或站立。
六、思考题
1、举例说明常见的管件、阀门。
闸阀、截止阀、蝶阀、三通、四通
2、管路有些什么连接方式？本实验中连接要注意些什么问题？焊接、阀门连接、螺纹连接、承插连接、和胀管连接
3、为什么要进行水压试验？检验管路的强度与严密性。
