CAD斜度和锥度作图及标注

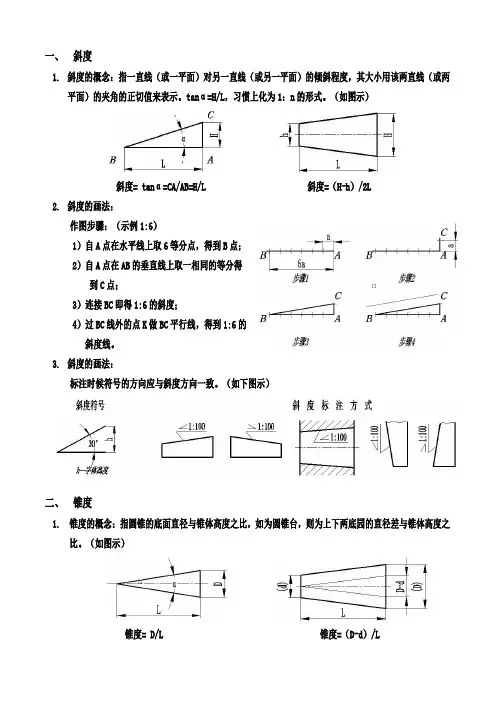

CAD中的斜度、锥度
一、斜度
1.斜度的概念：指一直线（或一平面）对另一直线（或另一平面）的倾斜程度，其大小用该两直线（或两
平面）的夹角的正切值来表示。
tanα=H/L，习惯上化为1：n的形式。
（如图示）
斜度= tanα=CA/AB=H/L 斜度=（H-h）/2L
2.斜度的画法：
作图步骤：（示例1:6）
1）自A点在水平线上取6等分点，得到B点；
2）自A点在AB的垂直线上取一相同的等分得
到C点；
3）连接BC即得1:6的斜度；
4）过BC线外的点K做BC平行线，得到1:6的
斜度线。
3.斜度的画法：
标注时候符号的方向应与斜度方向一致。
（如下图示）
二、锥度
1. 锥度的概念：指圆锥的底面直径与锥体高度之比，如为圆锥台，则为上下两底园的直径差与锥体高度之
比。
（如图示）
锥度= D/L 锥度=（D-d）/L
作图步骤：（示例1:3）
1）自A点在水平线上取3等分点，得到B点；
2）自A点在AB的垂直线上上下各取一相同的
等分得到C点和C1点；
3）连接BC、BC1即得1:3的锥度；
4）过点E、F做BC、BC1的平行线，即得所求
圆锥台的锥度线。
3. 锥度的标注：
在图样中应采用下图（a）中的图形符号表示锥度，该符号应配置在基准线上。
表示圆锥的图形符号和锥度应靠近圆锥轮廓标注，基准线应与圆锥的轴线平行，图形符号的方向应与圆锥的方向一致（如图b
示）
图 a 图 b。
如何在CAD软件中制作精确的斜率和角度
如何在CAD软件中制作精确的斜率和角度在现代工程设计和建筑行业中，精确的斜率和角度是非常重要的。
在CAD软件中，我们可以使用一些技巧来制作精确的斜率和角度。
本文将介绍一些实用的方法，帮助您在CAD软件中完成精确的设计。
首先，要制作精确的斜率和角度，我们需要首先了解CAD软件中的单位设置。
一般来说，CAD软件使用度（°）作为角度单位，使用米（m）或毫米（mm）作为线性单位。
在开始设计之前，确保您已经正确设置了单位。
接下来，我们将介绍如何使用CAD软件中的工具来创建精确的斜率和角度。
1. 直线上的斜率在CAD软件中绘制直线的时候，可以通过指定斜率来绘制倾斜的直线。
首先选择绘制直线的工具，然后在命令栏中输入"斜率"或"角度"来设置直线的斜率。
例如，如果要绘制一个斜度为1/2的直线，可以在命令栏中输入"斜率 1/2"，然后按下回车键。
接下来，选择直线的起点和终点，CAD软件将会根据设置的斜率绘制出相应的直线。
2. 线段的角度有时候我们需要制作一个具有特定角度的线段。
在CAD软件中，可以使用直线工具和旋转工具来完成这个任务。
首先，使用直线工具创建一条线段。
然后，选择旋转工具，点击线段的一端作为旋转的基准点，然后输入要旋转的角度值。
按下回车键，线段将按照指定的角度进行旋转。
3. 倾斜的矩形在CAD软件中制作倾斜的矩形也是非常常见的需求。
可以使用矩形工具和旋转工具来完成这个任务。
首先，使用矩形工具创建一个水平的矩形。
然后，选择旋转工具，点击矩形的中心点作为旋转的基准点，然后输入要旋转的角度值。
按下回车键，矩形将按照指定的角度进行旋转。
4. 使用坐标控制角度如果你需要非常精确的角度控制，可以使用坐标控制方法。
在CAD软件中，可以通过指定线段的起点、终点和倾斜角度来绘制线段。
首先，选择绘制直线的工具，然后在命令栏中输入"@"接下来，输入起点的坐标，如"(0,0)"，然后按下分号键";"。
斜度和锥度作图及标注
斜度和锥度作图及标注1. 斜度斜度是一直线(或平面)对另一直线(或平面)的倾斜度,其大小用该两直线夹角(或两个平面夹角)的正切来表示(图1-14),其中BC的斜度=tgα=H/L。
在图样中用∠1:n来标注。
斜度符号的画法见图1-15.a,h为字体高度。
图1-16.a为斜度1:5的画法与标注,作图时先取AD作为一个单位长度,再取AB等于5个单位长度,连接BD即得到斜度为1:5的斜度线.图1-16.b为斜度标注示例。
注意:斜度符号的方向应与斜度方向一致。
图1－14 斜度图1－15 斜度和锥度符号的画法a）斜度符号b）锥度符号图1－16 斜度的画法及标注a）斜度画法b）斜度标注示例2. 锥度正圆锥体的锥度指锥体底圆直径与其高度之比。
截头正圆锥(圆台)的锥度为其上、下底圆直径之差与圆台高之比(图1-17),即截头正圆锥的锥度=（D-d）/L=2tgα/2,其中α为锥度。
锥度在图样上用1:n形式符注。
锥度符号的画法见图1-15.b,h为字体高度。
图1-18为锥度标注示例。
锥度符号的方向应与圆锥方向一致。
图1-19为锥度的画图步骤及标注。
图1－17 锥度图1－18 锥度标注示例图1－19 锥度的画图步骤及标注圆弧连接图1－20画出了吊钩、搭钩、摇杆、钢轨的图形，他们的轮廓线都是由直线和圆弧、圆弧和圆弧连接起来的。
所谓圆弧连接，是指用一圆弧光滑连接相邻两线段（或圆弧）的作图方法。
图1－20 圆弧连接实例a）吊钩b）搭钩c）摇杆d）钢轨圆弧的连接有3种基本形式:(1)用圆弧连接两条已知直线;(2)用圆弧连接已知直线和已知圆弧。
(3)用圆弧连接两已知圆弧。
线段连接作图的关键在于，找出连接圆弧的圆心位置及与两被连接线段连接处的切点位置。
图1-21示出已知圆弧半径为R的三种连接形式的作图方法。
图1－21 圆弧连接示例六等分圆周或作正多边形根据已知直径d画圆,然后将60°、30°一角板的短直角边紧贴丁字尺, 并使其斜边分别通过A点和D点作直线AB和DE,再翻转三角板用同样方法画AF和CD,这样, 圆周就被六等分了(图1-12.a).连接B、C和E、F,就可得到内接正六边形ABCDEF。

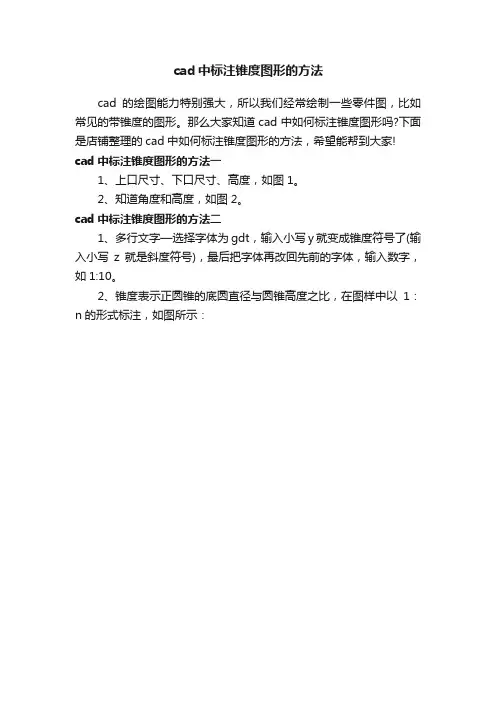

cad中标注锥度图形的方法
cad中标注锥度图形的方法
cad的绘图能力特别强大，所以我们经常绘制一些零件图，比如常见的带锥度的图形。
那么大家知道cad中如何标注锥度图形吗?下面是店铺整理的cad中如何标注锥度图形的方法，希望能帮到大家! cad中标注锥度图形的方法一
1、上口尺寸、下口尺寸、高度，如图1。
2、知道角度和高度，如图2。
cad中标注锥度图形的方法二
1、多行文字—选择字体为gdt，输入小写y就变成锥度符号了(输入小写z就是斜度符号)，最后把字体再改回先前的字体，输入数字，如1:10。
2、锥度表示正圆锥的底圆直径与圆锥高度之比，在图样中以1：n的形式标注，如图所示：。
斜度和锥度的尺寸标注
细实线
细虚线
细点画线 波浪线 双折线
(1) 断裂处的边界线 (2) 视图与剖视图的分界线 (1) 相邻辅助零件的轮廓线
细双点画线
d 2
(2) 可动零件的极限位置的轮廓线 (3) 成形前的轮廓线 (4) 轨迹线 限定范围的表示线 允许表面处理的表示线
粗点画线 粗虚线
d d
>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> >>>>>>
工程及电气制图
相亮堂 江苏省灌南中等专业学校
任务一 制图基本规定
>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> >>>>>>
【知识准备】机械图样是机械设计和生产中重要的技术资
料，也是工程界重要的技术语言。为了便于使用、交流及 管理，国家标准《技术制图》与《机械制图》对图样作出 了一系列的统一规定并编号颁布，如 GB/T14689—2008 。 编号中的“GB”代表国家标准，简称“国标”，“T”代表 推荐性标准，“14689”是标准发布顺序编号，“2008”表 示标准颁布的年号。
放大比例
2:1 5:1 1×10n:1 2×10n:1 5×10n:1
2.5:1 4:1 2.5×10n:1 4×10n:1
怎样标注cad图形斜角的尺寸
怎样标注cad图形斜角的尺寸
斜角其实就是cad图形的倒角，每次给图形倒角完了都会进行标注。
其实这个也不算太难，下面就让小编告诉你怎样标注cad图形斜角的尺寸的方法，一起学习吧。
标注cad图形斜角的尺寸的方法
首先打开CAD软件，选择菜单栏中的"标注"。
再选择子选项中的对齐，选择所要标注斜线的第一端点。
再选择所要标注直线的第二端点。
拉出标注线，可以看到，对齐标注即标注线与所要标注线平行。
使用命令 dal，也可以快速的选择对其标注功能。
CAD斜度和锥度作图及标注
斜度与锥度作图及标注1、斜度斜度就是一直线(或平面)对另一直线（或平面）得倾斜度,其大小用该两直线夹角(或两个平面夹角)得正切来表示（图1－１４）,其中BＣ得斜度=tｇα=H/L.在图样中用∠1：n来标注。
斜度符号得画法见图1－15、a，h为字体高度。
图１—16、a为斜度１:５得画法与标注，作图时先取AD作为一个单位长度,再取A Ｂ等于5个单位长度,连接BＤ即得到斜度为１：5得斜度线、图1-16、b为斜度标注示例。
注意:斜度符号得方向应与斜度方向一致.图1－14 斜度图1－15 斜度与锥度符号得画法a)斜度符号b)锥度符号图1－16 斜度得画法及标注a)斜度画法b)斜度标注示例2、锥度正圆锥体得锥度指锥体底圆直径与其高度之比.截头正圆锥（圆台)得锥度为其上、下底圆直径之差与圆台高之比(图1－１7），即截头正圆锥得锥度=（D—ｄ）/L=2tgα/２，其中α为锥度.锥度在图样上用１：ｎ形式符注。
锥度符号得画法见图1—1５、ｂ,h为字体高度。
图1－18为锥度标注示例.锥度符号得方向应与圆锥方向一致. 图1－19为锥度得画图步骤及标注。
图1－17 锥度图1－18 锥度标注示例图1－19 锥度得画图步骤及标注圆弧连接图1－20画出了吊钩、搭钩、摇杆、钢轨得图形,她们得轮廓线都就是由直线与圆弧、圆弧与圆弧连接起来得。
所谓圆弧连接,就是指用一圆弧光滑连接相邻两线段(或圆弧)得作图方法。
图1－20 圆弧连接实例a)吊钩b)搭钩c)摇杆d)钢轨圆弧得连接有3种基本形式:(1)用圆弧连接两条已知直线;(2)用圆弧连接已知直线与已知圆弧。
(3)用圆弧连接两已知圆弧。
线段连接作图得关键在于,找出连接圆弧得圆心位置及与两被连接线段连接处得切点位置。
图1-21示出已知圆弧半径为R得三种连接形式得作图方法。
图1－21 圆弧连接示例六等分圆周或作正多边形根据已知直径d画圆，然后将60°、30°一角板得短直角边紧贴丁字尺, 并使其斜边分别通过A点与Ｄ点作直线AB与ＤE,再翻转三角板用同样方法画AF与CＤ，这样, 圆周就被六等分了(图１—1２、ａ)、连接Ｂ、Ｃ与Ｅ、F，就可得到内接正六边形ABCＤEF。
CAD斜度和锥度作图及标注
斜度和锥度作图及标注1. 斜度斜度是一直线(或平面）对另一直线（或平面）的倾斜度,其大小用该两直线夹角(或两个平面夹角)的正切来表示（图1—14）,其中BC的斜度=tgα=H/L。
在图样中用∠1：n来标注。
斜度符号的画法见图1-15。
a，h为字体高度. 图1-16。
a为斜度1:5的画法与标注，作图时先取AD作为一个单位长度,再取AB等于5个单位长度,连接BD即得到斜度为1:5的斜度线。
图1-16.b为斜度标注示例。
注意:斜度符号的方向应与斜度方向一致.图1－14 斜度图1－15 斜度和锥度符号的画法a）斜度符号b)锥度符号图1－16 斜度的画法及标注a）斜度画法b）斜度标注示例2. 锥度正圆锥体的锥度指锥体底圆直径与其高度之比.截头正圆锥（圆台）的锥度为其上、下底圆直径之差与圆台高之比(图1—17），即截头正圆锥的锥度=（D-d）/L=2tgα/2,其中α为锥度。
锥度在图样上用1:n形式符注。
锥度符号的画法见图1—15.b,h为字体高度。
图1—18为锥度标注示例。
锥度符号的方向应与圆锥方向一致。
图1-19为锥度的画图步骤及标注。
图1－17 锥度图1－18 锥度标注示例图1－19 锥度的画图步骤及标注圆弧连接图1－20画出了吊钩、搭钩、摇杆、钢轨的图形，他们的轮廓线都是由直线和圆弧、圆弧和圆弧连接起来的。
所谓圆弧连接,是指用一圆弧光滑连接相邻两线段（或圆弧)的作图方法。
图1－20 圆弧连接实例a）吊钩b)搭钩c）摇杆d)钢轨圆弧的连接有3种基本形式:（1）用圆弧连接两条已知直线；（2)用圆弧连接已知直线和已知圆弧。
(3）用圆弧连接两已知圆弧。
线段连接作图的关键在于,找出连接圆弧的圆心位置及与两被连接线段连接处的切点位置.图1-21示出已知圆弧半径为R的三种连接形式的作图方法。
图1－21 圆弧连接示例六等分圆周或作正多边形根据已知直径d画圆，然后将60°、30°一角板的短直角边紧贴丁字尺，并使其斜边分别通过A点和D点作直线AB和DE，再翻转三角板用同样方法画AF和CD，这样，圆周就被六等分了（图1-12。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
斜度和锥度作图及标注
1. 斜度
斜度是一直线(或平面)对另一直线(或平面)的倾斜度,其大小用该两直线夹角(或两个平面夹角)的正切来表示(图1-14),其中BC的斜度=tgα=H/L。
在图样中用∠1:n来标注。
斜度符号的画法见图1-15.a,h为字体高度。
图1-16.a为斜度1:5的画法与标注,作图时先取AD作为一个单位长度,再取AB等于5个单位长度,连接BD即得到斜度为1:5的斜度线.图1-16.b为斜度标注示例。
注意:斜度符号的方向应与斜度方向一致。
图1－14 斜度图1－15 斜度和锥度符号的画法
a）斜度符号b）锥度符号
图1－16 斜度的画法及标注
a）斜度画法b）斜度标注示例
2. 锥度
正圆锥体的锥度指锥体底圆直径与其高度之比。
截头正圆锥(圆台)的锥度为
其上、下底圆直径之差与圆台高之比(图1-17),即截头正圆锥的锥度=（D-d）
/L=2tgα/2,其中α为锥度。
锥度在图样上用1:n形式符注。
锥度符号的画法见图1-15.b,h为字体高度。
图1-18为锥度标注示例。
锥度符号的方向应与圆锥方向一致。
图1-19为锥度的画图步骤及标注。
图1－17 锥度图1－18 锥度标注示例
图1－19 锥度的画图步骤及标注
圆弧连接
图1－20画出了吊钩、搭钩、摇杆、钢轨的图形，他们的轮廓线都是由直线和圆弧、圆弧和圆弧连接起来的。
所谓圆弧连接，是指用一圆弧光滑连接相邻两线段（或圆弧）的作图方法。
图1－20 圆弧连接实例
a）吊钩b）搭钩c）摇杆d）钢轨
圆弧的连接有3种基本形式:
(1)用圆弧连接两条已知直线;
(2)用圆弧连接已知直线和已知圆弧。
(3)用圆弧连接两已知圆弧。
线段连接作图的关键在于，找出连接圆弧的圆心位置及与两被连接线段连接处的切点位置。
图1-21示出已知圆弧半径为R的三种连接形式的作图方法。
图1－21 圆弧连接示例
六等分圆周或作正多边形
根据已知直径d画圆,然后将60°、30°一角板的短直角边紧贴丁字尺, 并使其斜边分别通过A点和D点作直线AB和DE,再翻转三角板用同样方法画AF和CD,这样, 圆周就被六等分了(图1-12.a).连接B、C和E、F,就可得到内接正六边形ABCDEF。
根据正六边形的边长等于其外接圆半径的原理, 也可用圆规直接找出六边形的六个顶点。
作图过程如图1-12.b所示。
图1－11内接正六边形的画法
a）用三角板和丁字尺画正六边形b）用圆规画正六边形
2. 五等分圆周或作正五边形(图1-13)
(1) 根据已知直径d画图,过圆心画相互垂直的中心线AB和CD。
(2) 平分OA得中点M。
(3) 以M为圆心,MC为半径画圆弧与AB相交于N。
则CN即为内接正五边形的边长。
(4) 以CN之长在圆周上从5点起截取1、2、3、4等点,连接5-1-2-3-4即得圆的内接正五边形。
图1－13。
