PET生产工艺流程
PET生产线工艺流程
PET生产线工艺流程1.PET原料预处理：PET原料通常以颗粒的形式提供。
在进入生产线之前，原料通常需要进行一系列的预处理步骤，如除湿、熔融、过滤等。
这些预处理步骤可确保原料质量符合生产要求。
2.熔融成型：PET颗粒通过熔融过程变成熔融状态，然后进入成型工序。
有多种熔融成型工艺可选择，如注塑成型、吹塑成型、挤出成型等。
3.注塑成型：在注塑成型过程中，熔融的PET被注射到模具中，在模具内形成所需的形状。
注塑成型适用于制造小到中型尺寸的PET制品，如瓶盖、塑料勺等。
4.吹塑成型：在吹塑成型中，熔融的PET被注射到一个膨胀的模具内，然后通过气压使其膨胀并与模具内壁接触，形成所需的形状。
吹塑成型适用于制造大型中空PET制品，如瓶子、容器等。
5.挤出成型：在挤出成型中，熔融的PET被推送到一个加热的模具中，通过挤出头使其形成所需的形状。
挤出成型适用于制造扁平的PET制品，如薄膜、片材等。
6.冷却和固化：在成型过程结束后，PET制品需要经过冷却和固化步骤，使其达到稳定的形状。
通常会使用冷却装置或者水冷却来加快冷却速度，并使PET制品更加坚固。
7.切割和修整：完成冷却和固化后，PET制品需要进行切割和修整，以去除可能存在的多余材料或毛刺。
8.检测和质量控制：在PET生产线中，检测和质量控制是一个重要的环节。
通过使用各种测试设备和工具，对PET制品进行质量检测，以确保其符合相关的标准和规范。
9.包装和存储：经过质量控制的PET制品会被包装和标记，以便存储和运输。
常见的包装方式包括纸箱、托盘等。
10.出厂和销售：最后，经过包装和标记的PET制品会从生产线上下线，然后被销售给客户或分销商。
这标志着整个PET生产线工艺流程的完成。
以上是一个典型的PET生产线工艺流程，每个步骤都需要严格的执行和控制，以确保制造的PET制品质量符合要求。
不同的PET制品可能需要根据其形状、尺寸和质量要求进行适当的调整和优化。
PEt工艺
PET是一种热塑性聚酯，属部分结晶塑料，热变形温度为70℃，软化温度为80℃，结晶温度峰值Tc为160℃，熔融温度Tm=245-260℃，相对密度（1.3-1.4）g/cm3，注拉吹成型用PET的特性黏度一般70-80mL/g。
PET瓶一步法成型是指联机操作即从瓶胚的成形、拉伸、吹塑到瓶子的冷却、取出，各工序均在一台机器上完成。
本机采用一步法三工位，即注胚、拉伸吹塑、顶出脱模三个工位。
PET注拉吹快速成型制瓶生产的工艺流程如下：颗粒状塑料原料→干燥处理→注射机→加热塑化→计量均化→热流道注射模具→瓶胚转位输送→瓶胚温度调节→瓶胚预吹→拉伸→吹塑→排气→制品取出→成品检验→产品包装。
各成型工艺图见图1所示。
1.1 PET瓶胚注射成型PET瓶胚的注射是生产PET瓶的关键技术。
PET树脂的分子中有容易吸收空气中的水分的极性酯基团，加工时所含水分与PET熔体发生水解反应，导致PET的特性粘度下降，严重影响制品的物理性能、力学性能，因此，PET树脂在注射前应干燥处理，使其含水率低于0.005%。
最佳干燥条件为：干燥温度应控制在150℃-170℃之间，干燥时间为3h-5h。
此外，在170℃左右时，干燥时间过长会明显降低PET的特性粘度。
合理选择注射压力、注射速度，并配好料筒温度和注射模具的温度。
注射速度增加，注射温度高，则注射时间缩短；但注射速度太高，摩擦生热大，使瓶胚的内应力增加，增大各向异性，并易混入气泡。
注射速度太低，不利于提高效率，瓶胚易出现皱纹或缺料。
一般注射压力以100～200MPa为宜，注射速度选对应注射机流量的70%左右，料温取265℃～300℃，模温取85℃～100℃，注射吹塑的聚酯瓶胚中含有乙醛，所以对瓶胚乙醛含量必须加以控制，一般要求小于10PPM。
注射瓶胚时熔体的温度既要考虑保证瓶胚的透明度，同时又要考虑控制乙醛的产生。
瓶胚的乙醛含量与熔体温度及停留时间等有关，需要分析哪些因素会影响乙醛含量，从而提出具体的对注射机的要求，并采取相应的措施。
PET生产工艺流程
PET生产工艺流程PET是一种常见的塑料材料，广泛应用于瓶装饮料、食品包装、纤维制品等行业。
以下是关于PET生产工艺流程的一个大致介绍。
1.PET原料准备：首先要准备PET的原料，即聚对苯二甲酸乙二醇酯。
该物料是通过聚合反应将对苯二甲酸和乙二醇进行缩合得到的。
2.原料预处理：PET原料在进入生产线之前需要进行预处理。
预处理包括干燥、提纯、筛选等过程，保证原料的质量和纯度。
3.熔融挤出：将经过预处理的PET原料放入挤出机中进行熔融。
挤出机通过对PET原料进行加热和精确的控制温度，将原料熔融成液态。
4.挤出成型：将熔融的PET原料从挤出机中挤出，并通过模具进行成型。
模具可以根据需要制作不同形状和尺寸的PET制品，例如瓶子、盖子、容器等。
5.吹塑成型：对于需要制作空心结构的PET制品，还需要进行吹塑成型。
吹塑成型是将熔融的PET原料注入成型器中，然后用压缩空气将其吹气，使其膨胀成模具所需形状。
6.冷却和固化：在成型完成后，PET制品需要经过冷却和固化过程。
通常使用冷却水或冷却空气来降低温度，使PET制品迅速固化。
7.尺寸修整和检测：PET制品成型后，可能需要进行一些尺寸修整，例如去除边缘的毛刺、清理表面等。
此外，还需要进行质量检测，以确保制品的符合标准。
8.包装和存储：对于成品PET制品，根据需要进行包装，通常使用塑料薄膜、纸箱等进行包装。
然后将其存储在适当环境中，以防止受到外界环境的影响。
需要注意的是，以上只是关于PET生产工艺流程的一个概述，实际的生产过程可能会根据不同的厂家和产品而有所差异。
此外，PET的生产工艺还涉及到许多细节和专业知识，例如温度控制、模具设计等，需要在实际生产中进行精细调整和改进。
PET的合成及生产工艺
PET的合成及生产工艺高分子09-2摘要：聚对苯二甲酸乙二醇酯化学式为-[OCH2-CH2OCOC6H4CO]-，简称PET，为高分子聚合物，由对苯二甲酸乙二醇酯发生脱水缩合反应而来。
对苯二甲酸乙二醇酯是由对苯二甲酸和乙二醇发生酯化反应所得。
聚对苯二甲酸二乙酯作为纤维原料已有50多年的历史，本文对PET 的研究，生产和应用进行了详细的概述，阐述了其在化学工业中的作用和地位,并介绍了PET的制备方法和工艺流程。
关键词:聚对苯二甲酸乙二醇酯对苯二甲酸乙二醇直接酯化法PET的结构及性能聚对苯二甲酸乙二醇酯化学式为-[OCH2-CH2OCOC6H4CO]-，简称PET，为高分子聚合物，由对苯二甲酸乙二醇酯发生脱水缩合反应而来。
对苯二甲酸乙二醇酯是由对苯二甲酸和乙二醇发生酯化反应所得。
PET 是乳白色或浅黄色、高度结晶的聚合物，表面平滑有光泽。
在较宽的温度范围内具有优良的物理机械性能，长期使用温度可达120℃，电绝缘性优良，甚至在高温高频下，其电性能仍较好，但耐电晕性较差，抗蠕变性，耐疲劳性，耐摩擦性、尺寸稳定性都很好。
PET塑料分子结构高度对称，具有一定的结晶取向能力，故而具有较高的成膜性和成性。
PET塑料具有很好的光学性能和耐候性，非晶态的PET塑料具有良好的光学透明性。
另外PET塑料具有优良的耐磨耗摩擦性和尺寸稳定性及电绝缘性。
PET做成的瓶具有强度大、透明性好、无毒、防渗透、质量轻、生产效率高等因而受到了广泛的应用。
PET的应用玻璃纤维增强PET适用于电子电气和汽车行业，用于各种线圈骨架、变压器、电视机、录音机零部件和外壳、汽车灯座、灯罩、白热灯座、继电器、硒整流器等。
PET工程塑料目前几个应用领域的耗用比例为：电器电子26%，汽车22%，机械19%，用具10%，消费品10%，其他为13%。
目前PET工程塑料的总消耗量还不大，仅占PET总量的1.6%。
1.薄膜片材方面：各类食品、药品、无毒无菌的包装材料；纺织品、精密仪器、电器元件的高档包装材料；录音带、录象带、电影胶片、计算机软盘、金属镀膜及感光胶片等的基材；电气绝缘材料、电容器膜、柔性印刷电路板及薄膜开关等电子领域和机械领域。
pet膜生产工艺过程问题解析

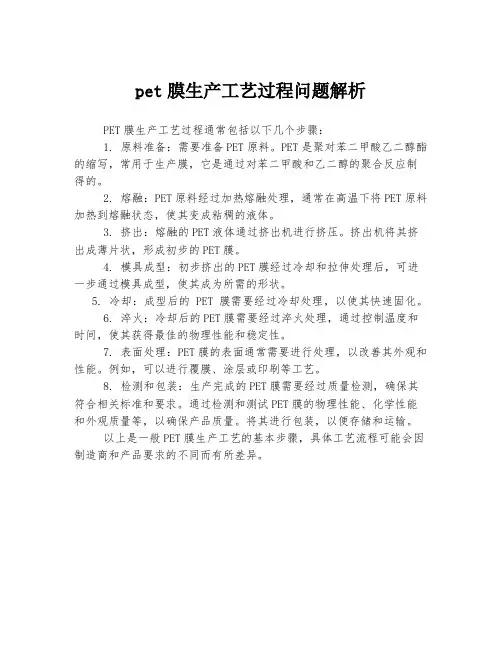

pet膜生产工艺过程问题解析
PET膜生产工艺过程通常包括以下几个步骤：
1. 原料准备：需要准备PET原料。
PET是聚对苯二甲酸乙二醇酯的缩写，常用于生产膜，它是通过对苯二甲酸和乙二醇的聚合反应制得的。
2. 熔融：PET原料经过加热熔融处理，通常在高温下将PET原料加热到熔融状态，使其变成粘稠的液体。
3. 挤出：熔融的PET液体通过挤出机进行挤压。
挤出机将其挤出成薄片状，形成初步的PET膜。
4. 模具成型：初步挤出的PET膜经过冷却和拉伸处理后，可进一步通过模具成型，使其成为所需的形状。
5. 冷却：成型后的PET膜需要经过冷却处理，以使其快速固化。
6. 淬火：冷却后的PET膜需要经过淬火处理，通过控制温度和时间，使其获得最佳的物理性能和稳定性。
7. 表面处理：PET膜的表面通常需要进行处理，以改善其外观和性能。
例如，可以进行覆膜、涂层或印刷等工艺。
8. 检测和包装：生产完成的PET膜需要经过质量检测，确保其符合相关标准和要求。
通过检测和测试PET膜的物理性能、化学性能和外观质量等，以确保产品质量。
将其进行包装，以便存储和运输。
以上是一般PET膜生产工艺的基本步骤，具体工艺流程可能会因制造商和产品要求的不同而有所差异。
pet生产工艺流程
pet生产工艺流程PET（聚对苯二甲酸乙二酯）是一种常用的塑料材料，广泛用于包装行业、纤维行业和建筑行业等。
PET的生产工艺流程如下：原料准备：PET的主要原料是对苯二甲酸（PTA）和乙二醇（MEG）。
这两种原料需经过精细处理，以确保产出的PET质量合格。
酯交换反应：将PTA和MEG放入酯交换反应容器中，加入催化剂，进行酯交换反应。
催化剂的作用是加快反应速度和提高产物纯度。
反应过程中，PTA和MEG会发生酯交换反应，形成聚酯分子链。
聚合反应：将酯交换反应得到的聚酯分子链放入聚合反应容器中，加入聚合催化剂和其他辅助剂，进行聚合反应。
聚合催化剂的作用是加快分子链的生长速度和提高产物的分子量。
聚合反应过程中，分子链会逐渐增长，形成PET。
预干燥：经过聚合反应后，产出的PET含有相当数量的水分。
为了降低PET中的水分含量，需要对其进行预干燥处理。
预干燥通常通过加热PET并通过空气流动来完成，使其水分挥发。
挤出成型：将预干燥后的PET放入挤出机中，加热并挤出成型。
挤出机会将PET熔化，并通过模具成型，形成所需的PET制品。
拉伸定型：将挤出成型后的PET制品进行拉伸定型处理。
拉伸定型的目的是增强PET制品的强度和透明度，使其具有更好的物理性能。
冷却和切割：经过拉伸定型后，PET制品需要进行冷却和切割处理。
冷却可以使PET制品快速固化，切割可以将PET制品切割成所需的形状和尺寸。
包装：经过冷却和切割后，PET制品经过质量检查，符合要求的产品进入包装环节。
常用的包装形式有袋装、盘装、箱装等。
质检：对包装后的PET制品进行质检，确保其质量符合相应的标准和要求。
以上就是PET的生产工艺流程。
在实际生产中，还会有一些中间步骤和辅助工序，如颜料添加、阻燃剂添加、抗氧化剂添加等，以满足特定产品的要求。
同时，生产过程中还需要对环保要求进行控制，确保环境污染得到有效控制。
pet工艺流程
pet工艺流程一。
PET 是聚对苯二甲酸乙二醇酯的简称，在我们的日常生活中应用广泛。
PET 工艺流程可不简单，这当中有好多门道。
1.1 原材料准备。
首先得把原材料准备好，这就像做饭得先有米一样。
主要的原材料就是对苯二甲酸和乙二醇。
这俩玩意儿得精挑细选，质量得过关，不然生产出来的 PET 产品可就容易出岔子。
1.2 酯化反应。
原材料弄好了，就得让它们发生酯化反应。
这一步就像是把不同的食材混合在一起，让它们开始产生变化。
在一定的温度、压力条件下，对苯二甲酸和乙二醇相互作用，形成酯化物。
二。
2.1 缩聚反应。
酯化反应完成后，就进入缩聚反应阶段啦。
这就好比把初步混合的东西进一步加工，让它们变得更加紧密和优质。
通过控制反应条件，让小分子物质跑出去，大分子链不断增长，PET 聚合物的分子量逐渐增加。
2.2 切片生产。
经过缩聚反应，得到的聚合物得切成片，这就是 PET 切片。
这个过程得精细操作，确保切片的大小、形状和质量都符合要求。
2.3 质量检测。
生产出来的 PET 切片可不能直接就用，得进行严格的质量检测。
这就像考试一样，不达标的可不能过关。
检测项目包括分子量、熔点、特性粘度等等。
三。
3.1 加工成型。
质量合格的 PET 切片就可以进行加工成型啦。
可以通过注塑、挤出等方法，把它们变成各种各样的产品，比如瓶子、薄膜、纤维等等。
3.2 后处理。
加工成型后的产品还需要一些后处理，让它们更加完美。
比如进行表面处理，增加光泽度或者提高耐磨性。
PET 工艺流程是一个复杂而又精细的过程，每一个环节都不能马虎。
只有严格把控每一个步骤，才能生产出高质量的 PET 产品，为我们的生活带来便利。
pet片材生产工艺流程
pet片材生产工艺流程PET片材是一种常用的塑料片材，广泛应用于包装、建筑、电子等领域。
以下是PET片材生产工艺的主要流程：首先，PET树脂的预处理。
PET树脂是PET片材的原料，它首先需要进行干燥处理，以去除其中的水分，避免产生气泡等缺陷。
通常，PET树脂会在高温下进行干燥处理一定的时间，将水分含量控制在一个合适的范围。
其次，PET树脂的熔融。
经过干燥处理的PET树脂需要被熔化，以便进行后续的成型加工。
这个过程通常需要使用专用的PET挤出机，通过转子或搅拌器将PET树脂加热并熔融，形成具有一定粘度的熔融物。
然后，PET熔融物的挤出。
PET熔融物由挤出机通过挤出模具挤出成型，形成具有一定宽度和厚度的PET片材。
同时，可以通过调整挤出速度和温度等参数，控制PET片材的质量和性能。
接着，PET片材的拉伸。
挤出成型的PET片材需要经过拉伸处理，以改善其物理性能。
通常，PET片材会被送入拉伸机，通过连续的拉伸过程，使其在横向和纵向上均匀拉伸，增强其强度和耐磨性。
最后，PET片材的冷却和卷取。
拉伸后的PET片材需要进行冷却处理，以固化其结构并消除内部应力。
通常，冷却过程会采用冷却辊和冷却水来进行，确保PET片材冷却均匀。
冷却后的PET片材会被送入卷取机，卷取成卷，方便后续的包装和运输。
除了上述的主要流程，PET片材的生产工艺中还包括一些附加工艺，如表面处理、切割、包装等，以满足不同使用需求。
总的来说，PET片材的生产工艺流程包括预处理、熔融、挤出、拉伸、冷却和卷取等环节。
通过控制每个环节的工艺参数，可以获得具有良好质量和性能的PET片材，满足市场需求。
随着技术的进步和创新，PET片材的生产工艺也在不断改进，以提高生产效率和品质。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
固相缩聚工艺简介
固相缩聚（SSP）概念
固相缩聚，即固体状态下进行缩聚反应。将 具有一定分子量的聚酯切片保持固相加热到玻 璃化温度（Tg）以上熔点（Tm）以下（一般为 熔点以下10～40℃），通过惰性气体的保护并 带走小分子产物，和内在催化剂作用下使缩聚 反应得以进行，达到增粘、脱醛和提高结晶度 的目的。由于反应温度低于熔融缩聚，降解反 应和副反应得到很大程度的抑制。
主反应器锥底部特殊结构保证物料以 柱塞流出料。
冷却器
利用空气将切片冷却至能够直接打包的 温度，同时去除产品的粉尘。
冷却器采用流化床结构，避免因在冷却 器死角停留时间较长影响产品质量。
SSP生产工艺简介
关键工艺点的控制规范
一、含义和特点
• 为促进企业建立、健全、有效的日常监督管理机制， 为确保中间产品及最终产品的质量，华润包装有限公 司制定了《关键工艺点的控制规范》，从生产过程选 取一些关键的项点进行重点控制，从而保证各项内部 控制制度有效运行的一种监管体系。
SSP主反应方程式
SSP工艺流程简介
结晶器
利用热空气将无定形聚酯在玻璃化温度以 上（70~80℃）进行热处理。在这个过程中 必须克服切片易粘结温度区域。通过结晶， PET切片由无定形态变成结晶态。
结晶器采用流化床设计，很好地避免了切 片结晶过程中的粘结艺点的控制控制规范》引用TQC管理中 PDCA循环的办法，即制定管理环节内部控制制度的 计划、要求。（P）→实施内部控制制度（D）→检 查内控制度执行情况（C）→下达整改意见、检查整 改情况、完善控制制度（A），目的是通过实施关键 点的控制，使企业的内控制度保证体系有效运转，通 过监督检查，使控制保证体系不断地纠正本系统的不 符合事项，不断的循环，始终保持内控管理有效并不 断完善。
1、原料控制方面
关键控制项目
外包装的检查
投料后剩余PTA量
原料抽重 槽车TPA抽重
原料磅秤 投料顺序 PTA原料换批 2、MEG使用
三、具体内容
控制方法 1、 外包装严重受污染——停止使用 2、 外包装正常——袋底部处理干净后投料 3、破包要求统一使用 每5个袋子：△M≤1kg 集装箱袋≤15KG/袋 每班抽5包抽测PTA重量
PET生产工艺介绍
线 生产线产 别能
CP主工艺
1 四万吨
NOY
SSP主工艺 布勒
2 八万吨
NOY
NOY
3 十五万吨
NOY
布勒
4 二十万吨
吉玛
布勒
PET聚合工艺简介
PET聚合的概念
将小分子PTA和MEG在酸性和压力条件下经 酯化反应生成单体BHET，单体在催化剂作用 和真空条件下缩合成聚合度达100的大分子 PET。整个反应过程全部在液相熔融状态下进 行，故称为熔融聚合。
缩聚系统
• 预缩聚是酯化段到终缩聚段的一个过程阶段,任 务是将酯化段送来的酯化物最终完成酯化反应并 在8～50mbar的真空条件下进行缩聚反应。使 生成的PET齐聚物的聚合度及端羧基达到一定的 指标，从而保证终缩聚反应器能生产出合格产品。
• BHET单体转化为低分子聚合物，PET齐聚物的 平均聚合度25～35，酯化率99%以上。
每班至少检测一车， 每月校验一次 按生产技术部下达的顺序投用PTA 不同厂家换批,须跟踪进入系统时间，对工艺控制参数
按上次生产情况做预调。 每周一次检测储罐内MEG的水分、透光率合格
备注
抽查频率：每 班至少1次
重量范围： M≤±2.0kg
重量范围： M≤±40kg
新原料需书面 报告前三次 使用情况
公用工程
• 主要是低分子聚物与低分子聚物间的缩聚反应, 另外还存在酯化反应。
终缩聚系统
终缩聚采用搅拌 设计，增加物料 表面积，使反应 产生的MEG通过 抽真空脱除，以 提升产品的粘度。
终缩聚系统
• 在终缩聚阶段主反应还是缩聚反应，在 0.7～1.0mbar的真空条件和搅拌下脱除 乙二醇、水及其它低分子齐聚物，进而将 平均聚合度25~35的低聚物缩聚成平均 聚合度达100左右的高分子量聚酯产品。
预加热器利用氮气缓慢加热，使切片结晶度 更加均一，进而提高切片的最低熔点，避免在 后道工序中粘结，同时在此过程中切片粘度略 有增加。
预加热器采用布勒特有的结构设计，确保切 片作柱塞流，保证产品特性均一。
主反应器
切片在主反应器中停留时间最长，通 过氮气带走反应生成的低分子物，使反 应提高聚合度，达到所需粘度。
2、产品控制
关键控制项目
控制方法
DEG、COOH
中间产品质量指标
色值
成品粘度 外观（并带/细长/黑点）
发现检测数据异常，则开始隔离切片，并立即检 查工艺情况，并安排取样加测，直至检测结 果合格，再切回正常料仓。隔离出来的切片 按指标定等。
发现检测数据异常，则开始隔离切片，取30MIN 后的样加测，直至加测结果合格后，再切回 正常料仓，隔离出来的切片按指标定等。
PET聚合主反应方程式
CP生产工艺流程图
酯化系统
主要任务以完成酯化反应为主，使PTA 和MEG转化为PET的缩聚单体BHET。
酯化反应是在加压条件下进行脱水反应， 影响酯化反应的因素有摩尔比、温度、压 力、停留时间及原料性质。
酯化Ⅰ
酯Ⅰ采用搅拌设计，其 优点可以使酯化内物 料充分混合，同时反 应温度较无搅拌设计 要低，因而可有效降 低DEG生成。
二、要 求
• 对于”关键工艺控制点“的控制执行情况各生产厂要准 备专门的表格记录，并指定相应人员进行记录和核对工 作，各厂工艺主管对自己所负责区域内的关键工艺点的 执行情况负责。
• 要求各生产厂定期进行自查，并且由生产技术部每月对 各分厂的具体执行情况进行检查，发现问题发《整改通 知单》，要求生产厂按要求进行整改落实，技术部在下 次检查中将重点检查上次的整改落实情况，这标志着一 个管理循环的结束。如此周而复始不断循环，不断提高。
酯化Ⅱ
酯Ⅱ采用围堰设计，增 加物料流通路径，同 时保证物料作柱塞流， 保证进预聚的料各项 指标均一、稳定。
工艺塔
• 工艺塔负责分离 MEG和水的混合物，
• 工艺塔分为上部精馏 段和下部提馏段。
• 操作要求能保证塔顶 温度约等于工作压力 下水的沸点，以避免 夹带EG蒸汽。
缩聚系统
预缩聚釜采用塔板 式设计，利用低 分子物脱挥过程 使物料充分混合， 同时保证物料作 柱塞流。
