第三部分乳化沥青
建筑工程防水施工工法介绍-第三部分建筑工程地下室防水施工工法

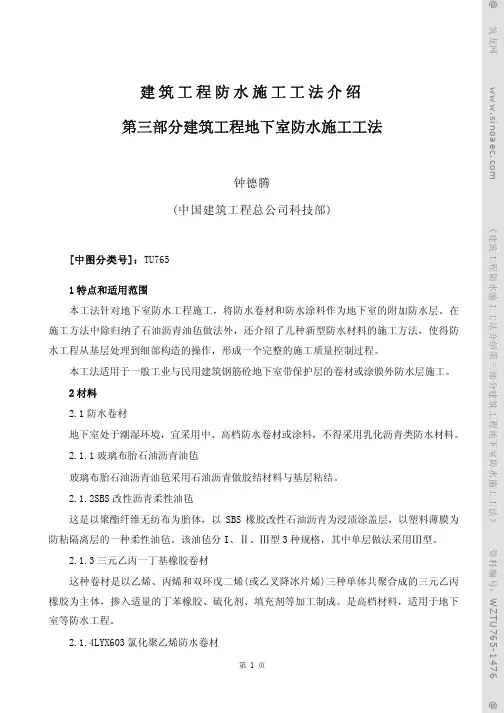

筑龙网 《建筑工程防水施工工法介绍第三部分建筑工程地下室防水施工工法》 资料编号：WZTU765-1476 @建筑工程防水施工工法介绍 第三部分建筑工程地下室防水施工工法钟德腾(中国建筑工程总公司科技部)[中图分类号]：TU7651特点和适用范围本工法针对地下室防水工程施工，将防水卷材和防水涂料作为地下室的附加防水层。
在施工方法中除归纳了石油沥青油毡做法外，还介绍了几种新型防水材料的施工方法，使得防水工程从基层处理到细部构造的操作，形成一个完整的施工质量控制过程。
本工法适用于一般工业与民用建筑钢筋砼地下室带保护层的卷材或涂膜外防水层施工。
2材料 2.1防水卷材地下室处于潮湿环境，宜采用中、高档防水卷材或涂料，不得采用乳化沥青类防水材料。
2.1.1玻璃布胎石油沥青油毡玻璃布胎石油沥青油毡采用石油沥青做胶结材料与基层粘结。
2.1.2SBS 改性沥青柔性油毡这是以聚酯纤维无纺布为胎体，以SBS 橡胶改性石油沥青为浸渍涂盖层，以塑料薄膜为防粘隔离层的一种柔性油毡。
该油毡分I、Ⅱ、Ⅲ型3种规格，其中单层做法采用Ⅲ型。
2.1.3三元乙丙一丁基橡胶卷材这种卷材是以乙烯、丙烯和双环戊二烯(或乙叉降冰片烯)三种单体共聚合成的三元乙丙橡胶为主体，掺入适量的丁苯橡胶、硫化剂、填充剂等加工制成。
是高档材料，适用于地下室等防水工程。
2.1.4LYX603氯化聚乙烯防水卷材筑龙网 《建筑工程防水施工工法介绍第三部分建筑工程地下室防水施工工法》 资料编号：WZTU765-1476 @这是以氯化聚乙烯(CPE 树脂)为基体，以高强度玻璃纤维网布为增强材料，经压延贴合成，有配套粘结剂。
适用于地下室防水工程。
2.2防水涂料2.2.1聚氨酯防水涂料聚氨酯防水涂料是双组份化学反应固化型的弹性防水涂料，其中甲组份是以聚醚树脂和二异氰酸酯等原料，经聚合反应制成的含端异氰酸酯基(—NC0)的聚氨基甲酸酯预聚物。
乙组份由交联剂、促进剂、填充剂等混合加工制成。
(完整)乳化沥青透层、粘层、封层施工

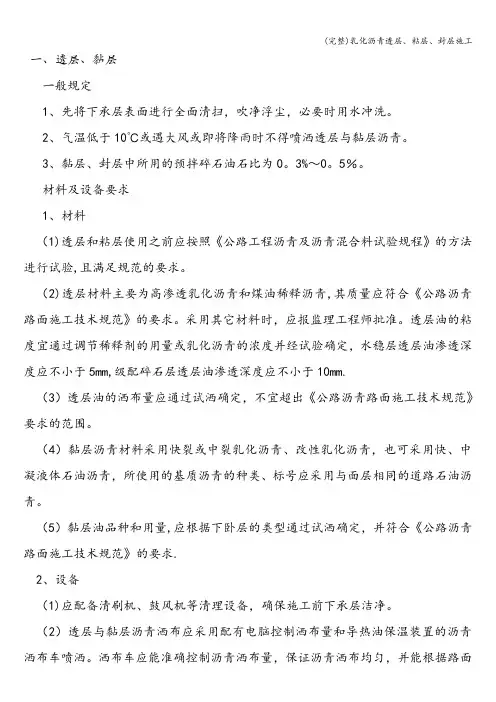

一、透层、黏层一般规定1、先将下承层表面进行全面清扫，吹净浮尘，必要时用水冲洗。
2、气温低于10℃或遇大风或即将降雨时不得喷洒透层与黏层沥青。
3、黏层、封层中所用的预拌碎石油石比为0。
3%～0。
5％。
材料及设备要求1、材料（1)透层和粘层使用之前应按照《公路工程沥青及沥青混合料试验规程》的方法进行试验,且满足规范的要求。
（2)透层材料主要为高渗透乳化沥青和煤油稀释沥青,其质量应符合《公路沥青路面施工技术规范》的要求。
采用其它材料时，应报监理工程师批准。
透层油的粘度宜通过调节稀释剂的用量或乳化沥青的浓度并经试验确定，水稳层透层油渗透深度应不小于5mm,级配碎石层透层油渗透深度应不小于10mm.（3）透层油的洒布量应通过试洒确定，不宜超出《公路沥青路面施工技术规范》要求的范围。
（4）黏层沥青材料采用快裂或中裂乳化沥青、改性乳化沥青，也可采用快、中凝液体石油沥青，所使用的基质沥青的种类、标号应采用与面层相同的道路石油沥青。
（5）黏层油品种和用量,应根据下卧层的类型通过试洒确定，并符合《公路沥青路面施工技术规范》的要求.2、设备（1)应配备清刷机、鼓风机等清理设备，确保施工前下承层洁净。
（2）透层与黏层沥青洒布应采用配有电脑控制洒布量和导热油保温装置的沥青洒布车喷洒。
洒布车应能准确控制沥青洒布量，保证沥青洒布均匀，并能根据路面宽度调节洒布的宽度.沥青洒布必须呈雾状.3、施工工序（1）机具的准备.检查沥青喷洒车的使用状况，标定喷洒量。
(2）下承层的清理.先用强力清刷机将基层表面进行全面清扫，并将浮尘吹净，必要时用水冲洗。
（3）喷洒1）根据透层油类型确定喷洒工艺，当采用高渗透乳化沥青时，应在碾压成型后表面稍变干燥但尚未硬化的情况下喷洒；当采用煤油稀释沥青时，应在水稳层用土工布覆盖养生7天后及时喷洒。
2）透层油洒布后的养生时间根据透层油品种和气候条件确定，确保稀释沥青中稀释剂全部挥发,乳化沥青渗透且水分蒸发，然后尽早施作黏层或下封层。
乳化沥青课件
3、乳化剂 占比例小 但影响大
4、温度 沥青 一般110—150℃ 水 一般50—70℃ T沥青+T水≤200℃
5、添加剂 6、乳化设备
乳液质量 工作效率 7、操作人员
设备正常、高效工作
二、沥青乳化剂的分类 1、按离子类型
离子型乳化剂
阴离子型乳化剂 阳离子型乳化剂 两性离子型乳化剂
+
+/-
非离子型乳化剂
中水分已经比较少了，此后应严格控制加 热温度在 163±3℃以下，以免沥青老化或 改性剂分解；等到水分完全蒸干，再在 163±3℃加热1min.
• 水分较少时应缓慢搅拌，以免带入气泡干 扰对水分是否完全蒸干的判断（加热搅拌 过程中表面不再有气泡冒出时，则表明水 完全分蒸发）。
储存稳定性试验
-试验概要 将乳化沥青注入规定的储存管中静置1天 或5天后（按要求）， 从储存管的顶部和 底部分别取样， 测定其残留物百分含量 （见残留物测定方法），用其差值表示乳 化沥青的储存稳定性,差值越小稳定性越好。
乳化剂
温 度 计
电机 乳化剂
掺配罐A 导热油 掺配罐B
热水罐
泵
乳化机
组成：热水罐 掺配罐 输送泵
（三）、沥青乳化系统 1、均化器
齿轮泵 均化头
混合液
混合器
2、乳化机胶体磨
定子 转子 叶轮
混合液
出口
乳化机对乳液质量的影响很大 衡量乳化机优劣 的主要看乳化出的沥青乳液的均细化程度 均细 化程度越高 即乳液越细 乳液的质量越高 其使 用性能、储存稳定性越好 其次看乳化机的每小 时产量 产量越高 工作效率越高 另外 还要看 乳化机是否经久耐用、高效低耗、使用方便、安 全可靠等
（1）沥青温度要稳定不能过高和过低
乳化沥青二布三油防水层施工工艺标准

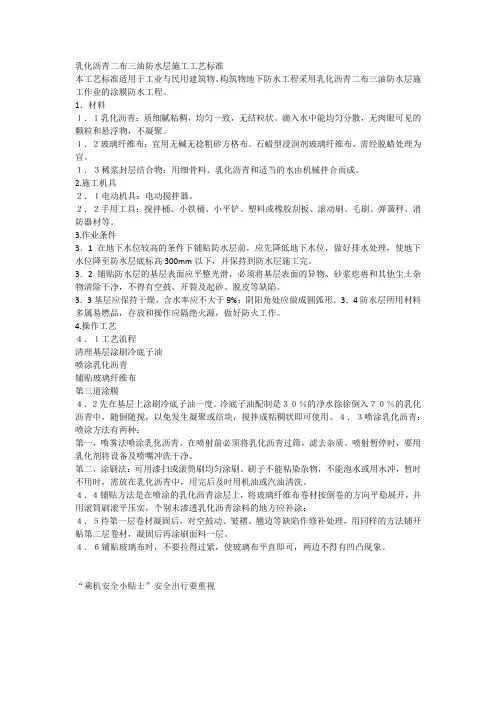

乳化沥青二布三油防水层施工工艺标准本工艺标准适用于工业与民用建筑物、构筑物地下防水工程采用乳化沥青二布三油防水层施工作业的涂膜防水工程。
1．材料１．１乳化沥青：质细腻粘稠，均匀一致，无结粒状。
滴入水中能均匀分散，无肉眼可见的颗粒和悬浮物，不凝聚。
１．２玻璃纤维布：宜用无碱无捻粗砂方格布。
石蜡型浸润剂玻璃纤维布，需经脱蜡处理为宜。
１．３稀浆封层结合物：用细骨料、乳化沥青和适当的水由机械拌合而成。
2.施工机具２．１电动机具：电动搅拌器。
２．２手用工具：搅拌桶、小铁桶、小平铲、塑料或橡胶刮板、滚动刷、毛刷、弹簧秤、消防器材等。
3.作业条件3．1在地下水位较高的条件下铺贴防水层前，应先降低地下水位，做好排水处理，使地下水位降至防水层底标高300mm以下，并保持到防水层施工完。
3．2铺贴防水层的基层表面应平整光滑，必须将基层表面的异物、砂浆疙瘩和其他尘土杂物清除干净，不得有空鼓、开裂及起砂、脱皮等缺陷。
3．3基层应保持干燥，含水率应不大于9%；阴阳角处应做成圆弧形。
3．4防水层所用材料多属易燃品，存放和操作应隔绝火源，做好防火工作。
4.操作工艺４．１工艺流程清理基层涂刷冷底子油喷涂乳化沥青铺贴玻璃纤维布第三道涂膜４．２先在基层上涂刷冷底子油一度。
冷底子油配制是３０％的净水徐徐倒入７０％的乳化沥青中，随倒随搅，以免发生凝聚或结块，搅拌成粘稠状即可使用。
４．３喷涂乳化沥青：喷涂方法有两种：第一，喷雾法喷涂乳化沥青，在喷射前必须将乳化沥青过筛，滤去杂质。
喷射暂停时，要用乳化剂将设备及喷嘴冲洗干净。
第二，涂刷法：可用漆扫或滚筒刷均匀涂刷。
刷子不能粘染杂物，不能泡水或用水冲，暂时不用时，需放在乳化沥青中，用完后及时用机油或汽油清洗。
４．４铺贴方法是在喷涂的乳化沥青涂层上，将玻璃纤维布卷材按倒卷的方向平稳展开，并用滚筒刷滚平压实，个别未渗透乳化沥青涂料的地方应补涂；４．５待第一层卷材凝固后，对空鼓动、皱褶、翘边等缺陷作修补处理，用同样的方法铺开贴第二层卷材，凝固后再涂刷面料一层。
乳化沥青稀浆封层 细封层,中封层,粗封层厚度

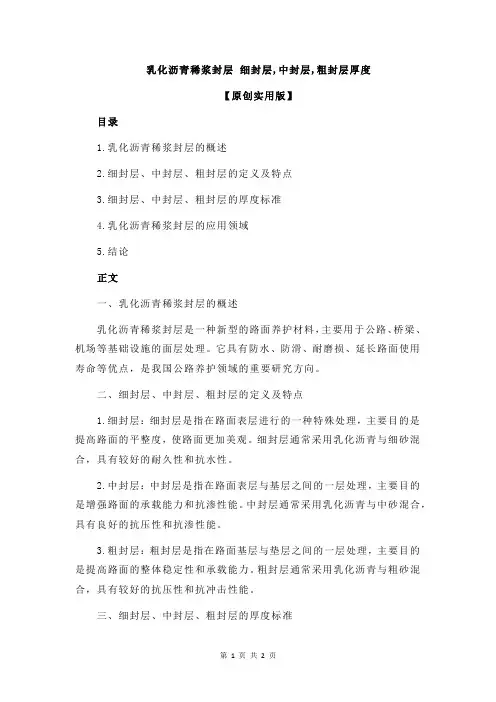

乳化沥青稀浆封层细封层,中封层,粗封层厚度【原创实用版】目录1.乳化沥青稀浆封层的概述2.细封层、中封层、粗封层的定义及特点3.细封层、中封层、粗封层的厚度标准4.乳化沥青稀浆封层的应用领域5.结论正文一、乳化沥青稀浆封层的概述乳化沥青稀浆封层是一种新型的路面养护材料，主要用于公路、桥梁、机场等基础设施的面层处理。
它具有防水、防滑、耐磨损、延长路面使用寿命等优点，是我国公路养护领域的重要研究方向。
二、细封层、中封层、粗封层的定义及特点1.细封层：细封层是指在路面表层进行的一种特殊处理，主要目的是提高路面的平整度，使路面更加美观。
细封层通常采用乳化沥青与细砂混合，具有较好的耐久性和抗水性。
2.中封层：中封层是指在路面表层与基层之间的一层处理，主要目的是增强路面的承载能力和抗渗性能。
中封层通常采用乳化沥青与中砂混合，具有良好的抗压性和抗渗性能。
3.粗封层：粗封层是指在路面基层与垫层之间的一层处理，主要目的是提高路面的整体稳定性和承载能力。
粗封层通常采用乳化沥青与粗砂混合，具有较好的抗压性和抗冲击性能。
三、细封层、中封层、粗封层的厚度标准细封层、中封层、粗封层的厚度应根据路面的实际情况和使用要求进行设计。
一般来说，细封层的厚度为 0.5-1.0cm，中封层的厚度为1.0-2.0cm，粗封层的厚度为 2.0-4.0cm。
四、乳化沥青稀浆封层的应用领域乳化沥青稀浆封层在我国的应用领域非常广泛，主要用于公路、桥梁、机场等基础设施的面层处理。
此外，乳化沥青稀浆封层还适用于旧路面的翻新和修复，可以有效地提高路面的使用寿命和行车安全性。
五、结论乳化沥青稀浆封层是一种新型的路面养护材料，具有防水、防滑、耐磨损、延长路面使用寿命等优点。
细封层、中封层、粗封层是乳化沥青稀浆封层的重要组成部分，其厚度应根据路面的实际情况和使用要求进行设计。
乳化沥青透层施工方案
乳化沥青透层施工方案1. 前言乳化沥青透层施工是道路工程中常用的一种方法，通过在路面表层添加乳化沥青来提高路面的抗水、抗冻融性能，延长路面使用寿命。
本文将介绍乳化沥青透层施工的基本原理、施工流程、注意事项等内容。
2. 基本原理乳化沥青是一种将沥青和乳化剂通过特定工艺混合后形成的胶状物质，具有粘结性和水散性。
乳化沥青透层施工的基本原理是在路面表层喷洒一层乳化沥青，通过乳化沥青的粘结性将路面表层的砾石颗粒粘结在一起，形成一个强壮的表层结构，从而提高路面的抗水、抗冻融性能。
3. 施工流程3.1 准备工作在进行乳化沥青透层施工之前，首先要进行路面清洁和修补工作，确保路面表层平整无裂缝。
同时，准备好所需的乳化沥青材料和施工设备。
3.2 施工过程1.路面湿润处理：在施工前，需要对路面进行湿润处理，以提高乳化沥青的粘结效果。
2.喷洒乳化沥青：使用专用设备将乳化沥青均匀地喷洒在路面表层上。
3.砂浆摊铺：在乳化沥青表层喷洒完毕后，立即将砾石等材料均匀地摊铺在表层上，并进行压实。
4.养护：施工完毕后，对路面进行充分的养护，确保乳化沥青透层的粘结效果。
3.3 完工验收施工完成后，应进行透层质量的验收，检查透层的厚度、均匀性、粘结性等指标，确保施工质量符合要求。
4. 注意事项1.施工过程中应注意保持施工现场的清洁，避免乱倒乱扔垃圾。
2.施工时要注意作业人员的安全防护，确保施工现场安全。
3.施工质量受天气条件影响较大，应选择干燥无风的天气进行施工。
5. 结语乳化沥青透层施工是一种常用的路面改良方法，通过合理的施工方案和注意事项，可以提高路面的使用寿命和耐久性，保障道路交通的安全顺畅。
希望本文对乳化沥青透层施工有所帮助。
乳化沥青每平方用量规范要求
竭诚为您提供优质文档/双击可除乳化沥青每平方用量规范要求篇一：沥青透层、粘层与封层施工工艺标准3.1沥青透层、粘层与封层施工工艺标准1.适用范围本施工标准适用于各种等级公路和城市道路的透层、粘层与封层施工。
2编制依据《城镇道路工程施工与质量验收规范》（cjj1—20xx）《公路路基施工技术规范》jtgF10-20xx《公路工程质量检验评定标准》jtgF-80/1-20xx《公路土工试验规程》jtj051-93《环境空气质量标准》gb3905-96 《公路工程施工安全技术规程》jtj76-953施工准备3.1技术准备及要求1.沥青等材料已检验、试验完毕。
2.施工方案编制、审核、审批已完成。
3.2材料准备及要求1.乳化石油沥青（1）乳化石油沥青的质量应符合《公路沥青路面施工技术规范》jtj032的有关规定。
（2）乳化石油沥青可利用胶体磨或匀油机等乳化机械在沥青拌合厂制备，乳化剂用量（按有效含量计）宜为沥青用量的0.3%～0.8%。
制备乳化石油沥青的温度应通过试验确定，乳化剂水溶液的温度宜为40～70℃，石油沥青宜加热至120～160℃，乳化剂沥青制成后应及时使用，存放期以不离析、不冻结、不破乳为度。
2.液体石油沥青：液体石油沥青的质量应符合《公路沥青路面施工技术规范》jtj032的有关规定。
使用前应由试验确定掺配比例。
3.煤沥青（1）煤沥青的质量应符合《公路沥青路面施工技术规范》jtj032的有关规定。
（2）煤沥青使用期间在储油池或沥青灌中储存温度为70～90℃，并应避免长期储存。
经较长时间存放的煤沥青在使用前应抽样检测，质量不合格不得使用。
4.集料（1）集料质量应符合《公路沥青路面施工技术规范》jtj032的矿料要求，颗粒状集料（大于1㎜）应选用强度高、硬度大、耐磨耗的砂石集料。
（2）稀浆封层所需集料适宜用矿渣、碎石，不适宜用轻质材料、页岩及泥岩等。
对于小于5㎜的细集料，应选用坚硬、干燥、洁净、无泥土和有机杂质，级配适当、砂当量不低于445%的石屑或砂。
沥青材料—乳化沥青操作
4
观察粗集料颗粒上 沥青膜的裹覆面积， 作出综合评定
2 滤筛连同集料一起浸入乳液中1min，
然后取出架在支架上， 室温放置24h
方法与步骤
非离子乳化沥青与粗集 料黏附性试验与阴离子
乳化沥青的相同
报告
同一试样至少平行试验两次，根据多数颗粒的裹覆情况作出评定。
试验结果： 试验报告以碎石裹覆面积大于2/3或不足2/3的形式报告。
准备工作
取19~31.5mm颗粒 洗净，105℃±5℃ 烘箱3h；
阳离子乳化沥青与粗集料黏附性试验方法
试验步骤
取两个烧杯，分 别盛水及乳液试样
1
将集料颗粒浸入沸 水中，浸煮3min
3
4
观察粗集料颗粒上 沥青膜的裹覆面积
2
集料颗粒浸水1min， 乳液中浸泡1min，
室温放置24h
方法与步骤
阴离子乳化沥青与粗集 料黏附性试验
再继续用金属匙以60r/min的速度 拌和1min，观察拌和后混合料的均匀 情况。
乳化沥青的破乳速度分级
A组矿料拌和结果
B组矿料拌和结果
破乳速度
混合料呈松散状态，一部分矿料颗 粒未裹覆沥青，沥青分布不够均匀， 有些凝聚成固块
混合料混合均匀
乳液中的沥青拌和后立即凝聚成团 块，不能拌和
混合料呈松散状态，沥青分布不均， 并可见凝聚的团块
混合料呈糊状，沥青乳液分布均匀
快裂
中裂 慢裂
代号 RS MS SS
报告
试验结果报告拌和情况及破乳速度分级、代号。
乳化沥青与粗集料黏附性试验
适用于检验各类乳化沥青与粗集料表面 的黏附性，以评定粗集料的抗水剥离能力。
仪具与材料技术要求
标准筛
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三节
主要结构和工作原理
1. 底盘系统 2. 作业动力系统 3. 给料系统 矿料给料 乳液供给 供水装置 填料供给装置 添加剂供给装置
4. 拌和系统 单轴螺旋式搅拌箱 双轴浆叶式搅拌箱 5. 摊铺系统 6. 控制操作系统
第二节 乳化沥青稀浆封层混合料 的分类及用处
一、乳化沥青稀浆封层混合料的分类 1、按粒料尺寸分 粗封层 中封层 细封层 2、按凝结时间分 慢凝/慢开放交通型 快凝/慢开放交通型 快凝/快开放交通型
3、按乳化沥青特性分 普通稀浆封层 改性稀浆封层 微表处 二、按粒料尺寸分类的稀浆封层用处和用量 1、ES-1细粒式乳化沥青稀浆封层的用处 2、ES-2中粒式乳化沥青稀浆封层的用处 3、ES-3粗粒式乳化沥青稀浆封层的用处
四、乳化沥青的选择 稀浆封层用乳化沥青的技术要求
检测内容 筛上剩余量 （1.18mm筛） 颗粒电荷 破乳速度试验 标准粘度C25,3 蒸发残留物含量 单位 技术要求 实验规程 % <0.3 +，慢裂 12-100 >60 T0625 T0653 T0658 T0621 T0651
S %
稀浆封层用乳化沥青的技术要求（续）
检测内容 储存稳定 1d 度 5d 单位 % % 技术要求 <1 <5 >2/3 40-200 >40 >97.5 实验规程 T0655 T0654 T0651 T0604 T0651 T0605 T0651 T0607
粘附性试验 蒸发 针入度25，100，5 1/100mm 残留 延度 mm 25 物性 溶解度(三氯乙烯) % 质
2、材质要求 坚硬耐磨 干净 粗糙 超规格粒径的颗粒要彻底清除 砂当量大于65% 表面光滑的不应超过50%
砂当量试验： 检验骨料中的粘土、灰尘等是否超过规定 要求。 仪器要有特制的量筒（长度17in、刻度为 15in、外径1.5in、精度为0.1in），用85ml金属 盒（针入度试验用）量一盒干骨料式样，用漏斗 装入特制量筒中，将工作溶液（用300ml蒸馏水， 加0.81gCaCl2、3.66g干油、0.08g40%甲醛，摇 匀），倒入特制量筒至15in高度，将试样浸泡十 nim，量筒加塞。横摇动30s（90次），摇程为9in， 将量筒置放20min，读出砂高值与泥土高值，砂当 量=（砂高值/泥土高值）×100%。
第四节
典型产品介绍
一、RT-30型稀浆封层机 RT-30型稀浆封层机 1、主要技术参数 2、主要特点
二、RF80型稀浆封层机 RF80型稀浆封层机 1、主要技术参数 2、主要特点
三、EL型稀浆封层机 EL型稀浆封层机 1、主要技术参数 2、主要特点
第五节
一、标定原理
输 出 矿 料 量 （
稀浆封层机的计量标定
二、SOM1000-2型稀浆封层机的计量标定 SOM10001、矿料的计量标定 2、填料的计量标定 3、乳化沥青的计量标定 4、水的计量标定 5、添加剂的计量标定 6、实验室结果在稀浆封层机上的转换
三、SB-1000A型稀浆封层机的计量标定 SB-1000A型稀浆封层机的计量标定 1、矿料的计量标定 2、填料的计量标定 3、水的计量标定 4、乳化沥青的计量标定
五、水的选择 1、矿料中的水 2、乳液中的水 3、拌和时的外加水 六、填料的选择 七、添加剂的选择
第四节
乳化沥青混合料的配合比设计
制备合格的乳液
合格的集料
水 调 整 用 水 量
按预定的配比制备稀浆
一、稀浆混合 料的配合比 设计程序
整 乳 液 用 量
调 稠度试验 湿轮磨 试验
轮试验 试验 配合比
二、稀浆混合料的配合比设计内容 1、稀浆混合料的加水量及稠度试验 2、稀浆混合料的初凝时间 3、稀浆混合料的固化时间 4、稀浆混合料的湿轮磨耗试验 5、稀浆混合料碾压试验
第七章 乳化沥青稀浆封层摊铺机
第一节 概述
• 稀浆封层摊铺机是稀浆封层必需的专用设备 • 稀浆封层机不断发展和完善
第二节 分类和用处
项目 固化成型后最大厚度（mm) 干矿料用量（kg/m2) 沥青用量（干矿料质量百分比）(%) 填料用量（干矿料质量百分比）(%) 总含水量（干矿料质量百分比）(%) 加水量（干矿料质量百分比）(%)
ES-1 细封层 ES-2 中封层 ES-3 粗封层
3.2
6.4-8
3.2-5.4 5.4-8.1 10-16 7.513.5 0-3 12-20 6-11
三、乳化沥青稀浆封层混合料的用继续存在； 3、稀浆封层的造价，取决于很多因素； 4、洗浆封层的摊铺速度，取决于很多因素； 5、稀浆封层混合料可用于不同用处；
第三节 乳化沥青稀浆封层混合料的 组成和技术要求
一、不同封层固化成型后最大厚度和材料用量
9.5-11 8.113.6 6.5-12
二、稀浆混合料的室内实验技术指标
项目 可拌和时间 Tm 稠度值CV 单位 s 类别 改性稀浆封层摊铺机 人工拌和或普通稀浆封层 摊铺机 机械拌和摊铺 人工拌和摊铺 指标 >60 >120 2-3 3-5 <800 <600 120 200
cm
磨耗量WTAT g/m2 粘附砂量LWT g/m2 粘结力CT N.cm 初凝 开放交通
乳化沥青及稀浆封层技术 培训班
第三部分 主讲：王明义
第六章
乳化沥青稀浆封层
第一节
概
述
对沥青路面进行预防性养护，保护沥青路面、 延长道路使用寿命的重要环节 稀浆封层是进行道路维护的有效手段 稀浆封层的发展过程
一、乳化沥青稀浆封层的作用 1、防水作用 2、防滑作用 3、耐磨作用 4、填充作用
二、乳化沥青稀浆封层的应用范围 1、旧沥青路面的维修养护 2、新沥青路面的封层 3、在砂石路面上的磨耗层 4、水泥混凝土路面和桥面的维修养护
第六节
• • • •
稀浆封层机的使用技术
施工队伍 检查 操作 保养
谢谢
三、矿料的选择 1、级配
孔径 mm 9.5 4.75 2.36 1.18 0.6 0.3 0.15 0.075 细封层 100 100 90-100 65-90 40-60 25-42 15-30 10-20 通过百分率 中封层 100 90-100 65-90 45-70 30-50 18-30 10-21 5-15 粗封层 100 70-90 45-70 28-50 19-30 12-25 7-18 5-15
