混凝土裂缝成因及防治处理论文
建筑工程混凝土裂缝防治论文等五篇
建筑工程混凝土裂缝成因分析摘要: 一直以来,混凝土裂缝是困扰建筑业多年的质量通病,如裂缝较多、较深,将直接影响结构安全。
阐述了混凝土裂缝的类型,分析了裂缝形成的主要原因,在此上提出了预防措施。
关键词: 混凝土;裂缝;成因分析近些年,随着我国经济的快速发展,无论城市设施建设还是工业与民用建筑的建设,用的商品混凝土也越来越多,尤其是的,但施工中的混凝土温度裂缝问题日显突出,并成为具有相当普遍性的问题,给带来了严重的安全隐患。
因此,对混凝土裂缝的成因进行分析,并在材料、施工等方面提出了相对应的裂缝控制方法有很重大的实际工程意义。
1混凝土裂缝原因分析1·1混凝土本身的影响主要是水泥水化热过高,混凝土在浇筑振捣以后,水泥水化过程中产生一定的热量,水化热聚在结构内部不易散失,引起急剧升温,在建筑工程中一般为20~30℃甚至更高。
由于结构物在一个自然散热条件中,实际混凝土内部的最高温度多数发生在混凝土浇筑的最初3~5 d。
随着混凝土龄期的增长,弹性模量的增高,对混凝土内部降温收缩的约束也就愈来愈大,以致产生很大的拉应力,当混凝土的抗拉强度不足以抵抗这种应力时,开始出现温度裂缝。
1·2混凝土的收缩变形混凝土的收缩,也是产生裂缝的重要原因。
实际所需拌和水比水泥水化所需的水要多得多。
拌和水中只有约20%的水是水泥水化所必须的,其余的都要被蒸发掉。
水分蒸发之后,引起混凝土收缩,当收缩受到约束时,则产生收缩应力,当收缩应力大于当时混凝上的抗拉应力时,则裂缝随之产生。
1·3地基和老混凝土与约束当混凝土浇筑在比较坚硬的基岩或老混凝土上时,混凝土浇注初期的水化热升温,产生膨胀,受到岩石或老混凝土的约束,将产生较小的压应力。
而当混凝土温度继续下降时,由于基岩或老混凝土对温降引起的收缩变形约束的结果,混凝土块内将出现较大的拉应力,裂缝随之产生。
1·4施工方面的因素违章施工、不当施工造成混凝土裂缝,夏季施工时由于运输车交通不畅耽搁时间,在泵车出料时混凝上的经时坍损较大,混凝土的和易性和流动性较差,现场工人人为加水,造成混凝土强度的降低,加水部分的混凝土水灰比和强度与原配合比的混凝土不同造成不同配比混凝土的凝缩裂缝和干缩裂缝。
毕业论文-浅谈混凝土桥梁裂缝产生的原因与处理措施
毕业论文论文题目:浅谈混凝土桥梁裂缝产生的原因与处理措施内容摘要混凝土的抗压强度高，但抗拉强度很低，在桥梁这样的大型建筑物中，混凝土产生裂缝是不可避免的。
裂缝是钢筋混凝土桥梁的重大病害之一，从桥梁的养护管理角度出发，必须认真分析其产生的原因，从设计、施工、养护各环节入手，尽量改善裂缝，减轻桥梁病害。
本文阐述了混凝土桥梁裂缝的种类，分析了混凝土桥梁裂缝的成因，提出了相应的措施，供大家参考。
关键词：桥梁；裂缝；分类；成因；措施内容摘要 (I)引言 (1)1 混凝土桥梁裂缝的分类及产生原因 (2)1.1荷载引起的裂缝 (2)1.2 温度变化引起的裂缝 (2)1.3收缩裂缝 (3)1.4 地基变形裂缝 (3)1.5钢筋锈蚀裂缝 (3)1.6冻胀裂缝 (4)1.7施工裂缝 (4)1.8施工工艺质量引起的裂缝 (4)2 混凝土桥梁裂缝的控制措施 (6)2.1控制混凝土温度 (6)2.2增配构造钢筋 (6)2.3合理选择混凝土配合比 (6)2.4现场操作方面 (7)3 混凝土桥梁裂缝的处理措施 (8)3.1表面处理法 (8)3.2 灌浆、嵌逢封堵法 (8)3.3结构加固法 (8)3.4混凝土置换法 (8)结束语 (9)参考文献 (10)混凝土最主要的缺点是抗拉强度差，容易开裂。
近年来，我国交通基础建设得到迅猛发展，各地兴建了大量的混凝土桥梁。
但混凝土桥梁的开裂可以说是“常发病”和“多发病”，经常困扰着桥梁工程技术人员。
随着我国公路建设发展速度的加快，新建桥梁工程越来越多，在桥梁建造和使用过程中，因混凝土出现裂缝而影响工程质量甚至导致桥梁垮塌的事件屡见不鲜，可见在桥梁工程建设中对混凝土裂缝的防治和处理工作是何等重要！如果在设计和施工中采取一定的措施，很多裂缝是可以克服和控制的。
为了加强对混凝土桥梁裂缝的认识，尽量避免工程中出现危害较大的裂缝，本文浅谈了混凝土桥梁裂缝的种类、产生原因作较全面的分析、总结，以方便设计、施工找出控制裂缝的可行性办法，达到防范于未然的作用。
混凝土产生裂缝原因及防治措施论文
浅谈混凝土产生裂缝原因及防治措施【摘要】随着国家加大对建筑的投入，混凝土在现代工程建设中占有重要地位，而在现场施工中，混凝土的裂缝较为普遍，尽管我们在施工中采取各种措施，小心谨慎，但裂缝仍然时有出现，本文着重论述了混凝土产生裂缝的原因和的解决策略，提出了控制和防治裂缝的措施。
【关键词】混凝土；裂缝；防治措施1.裂缝的原因分析从微观上看，混凝土是由水泥、砂、石、空气、水组成的多相结合体，由于混凝土的组成材料、微观构造以及所收外界影响的不同，混凝土裂缝产生的原因可分为以下几种：（1）混凝土在凝结硬化的时，由于干燥收缩会引起的体积变形受到约束时，就可能产生干缩裂缝。
这种裂缝的宽度有时会很大，甚至会贯穿整个构件。
（2）大体积混凝土体积庞大，混凝土浇筑后释放出大量水化热，由于体积较大，导致混凝土内外温差较大，使混凝土的形变超过极限引起裂缝。
（3）在厚度较大的构件中，由于混凝土的塑性塌落遭到模板或顶部钢筋的抑制，凝土浇筑后数小时，即可发生这种裂缝。
（4）当有约束时，混凝土热涨冷缩性质所产生的体积涨缩，受约束力的局限变形得不到满足，在内部就会产生了温度应力，当应力超过混凝土抗拉强度时即产生温度裂缝。
（5）混凝土加水拌和后，水泥中的碱性物质与活性骨料中活性氧化硅等发生反应，生成出的胶状碱—硅胶从周围介质中吸水膨涨，体积增大三倍，从而使混凝土涨裂产生裂缝。
（6）在炎热的夏季和大风天气，混凝土表层水分损失快，内部损失慢，造成混凝土内部水化热过高，在混凝土浇筑数小时后仍处于塑性状态，易产生塑性收缩裂缝。
（7）构件承受荷载所产生的裂缝：例如：构件在超出设计的均布荷载或集中荷载作用下产生内力弯矩，出现垂直于构件纵轴的裂缝，构件在较大剪力作用下，产生斜裂缝，并向上、下延伸。
（8）当结构的基础出现不均匀沉降时，结构构件受到强迫变形，而使结构构件开裂，就有可能会产生裂缝，随着沉陷的进一步发展，裂缝会进一步扩大。
（9）当钢筋混凝土处于不利环境中，例如：侵蚀性水，由于混凝土保护层厚度有限，特别是当混凝土密实性不良，环境中的氯离子等和溶于水中的氧会使混凝土中的钢筋生锈，生成氧化铁，氧化铁的体积比原来金属的体积大的多，铁锈体积膨胀，对周围混凝土挤压，使混凝土胀裂。
混凝土结构裂缝成因及防治论文

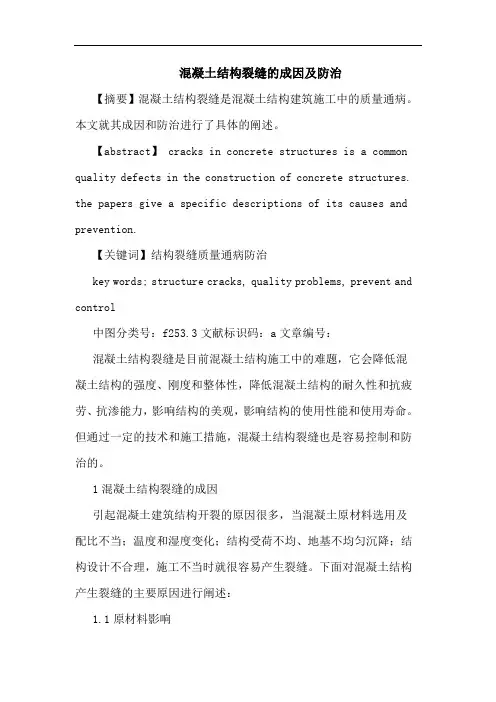

混凝土结构裂缝的成因及防治【摘要】混凝土结构裂缝是混凝土结构建筑施工中的质量通病。
本文就其成因和防治进行了具体的阐述。
【abstract】 cracks in concrete structures is a common quality defects in the construction of concrete structures. the papers give a specific descriptions of its causes and prevention.【关键词】结构裂缝质量通病防治key words; structure cracks, quality problems, prevent and control中图分类号：f253.3文献标识码：a文章编号：混凝土结构裂缝是目前混凝土结构施工中的难题，它会降低混凝土结构的强度、刚度和整体性，降低混凝土结构的耐久性和抗疲劳、抗渗能力，影响结构的美观，影响结构的使用性能和使用寿命。
但通过一定的技术和施工措施，混凝土结构裂缝也是容易控制和防治的。
1混凝土结构裂缝的成因引起混凝土建筑结构开裂的原因很多，当混凝土原材料选用及配比不当；温度和湿度变化；结构受荷不均、地基不均匀沉降；结构设计不合理，施工不当时就很容易产生裂缝。
下面对混凝土结构产生裂缝的主要原因进行阐述：1.1原材料影响水泥强度不够，安定性不良，水泥受潮或超过有效使用期，致使混凝土强度达不到设计要求。
砂石粒径太小、级配不良，孔隙率大，砂石中含泥量大、含杂质多，导致水泥和拌合水用量过大，影响了混凝土的强度，加大了混凝土的收缩量。
混凝土配合比不当，如水灰比过大，水泥用量过大，塌落度没控制好等影响了混凝土的强度和收缩量。
混凝土强度不足，收缩量大都很容易使混凝土结构产生裂缝。
1.2温度和湿度的影响当温度变化较大时，由于热胀冷缩，混凝土不同结构构件或同一结构构件内部产生不同变形，互相挤压或拉伸，从而胀裂或拉裂。
浅谈混凝土裂缝的产生及防治 毕业论文
浅谈混凝土裂缝的产生及防治毕业论文一、引言混凝土作为一种常见的建筑材料，广泛应用于各种建筑领域中。
然而，混凝土在使用过程中容易出现裂缝，这不仅会影响建筑物的美观性，还会对建筑物的安全性、耐久性等方面产生一定的影响。
因此，混凝土裂缝的产生及防治成为了建筑领域中的一个重要课题。
本文将从混凝土裂缝产生原因、分类以及防治措施等方面展开论述，旨在帮助人们更好地理解混凝土裂缝的产生原因，掌握混凝土裂缝防治技术，提高建筑物的安全性和耐久性。
二、混凝土裂缝产生原因混凝土裂缝的产生有多种原因，下面将分别进行介绍。
1. 强度不足混凝土强度不足是引起混凝土裂缝产生的主要原因之一。
如果混凝土的抗拉强度不足，它很容易在承受外力的作用下发生拉伸应力，从而引起裂缝的产生。
此外，混凝土的压缩强度不足也容易引起混凝土的局部破坏，形成微小的裂缝，随着时间的推移，这些微小的裂缝会逐渐扩大形成明显的裂缝。
2. 温度变化温度变化也是引起混凝土裂缝产生的因素之一。
在高温或低温环境下，混凝土容易发生膨胀或收缩，造成混凝土内部的应力变化，进而发生裂缝。
此外，由于日夜温差的影响，混凝土表面和内部温度差异较大，也会引起混凝土裂缝的产生。
3. 基础沉降在建筑物的基础中，存在着不同程度的沉降，这也是引起混凝土裂缝的重要原因，特别是建筑物的基础沉降不均匀的情况会更加明显。
当基础沉降不均匀时，会使混凝土中的应力也变得不均匀，造成局部的应力过大，从而引起混凝土的裂缝。
4. 设计不合理建筑物设计不合理也是混凝土裂缝产生的重要原因之一。
设计时未考虑到外界环境、物理力学等因素，从而导致建筑物发生变形、位移等问题，造成混凝土的裂缝。
此外，如果建筑物结构不够稳定，也会引起混凝土的裂缝。
5. 施工质量不良施工质量不良也是导致混凝土裂缝产生的重要原因。
施工时未能按照规范进行抹灰、养护等工序，或者施工过程中存在着不当的安装、缝隙处理等问题，从而导致混凝土出现瑕疵和局部应力不均，最终形成裂缝。
混凝土裂缝处理论文5则范文
混凝土裂缝处理论文5则范文第一篇：混凝土裂缝处理论文混凝土裂缝处理论文前言混凝土是一种非均质脆性材料。
由于施工和本身变形、约束等一系列问题，硬化成型的混凝土中存在着众多的微孔隙、气穴和微裂缝，由于裂缝的存在和发展通会使内部的钢筋等材料产生腐蚀，降低钢筋混凝土材料的承载能力、耐久性及抗渗能力，影响建筑物的外观、使用寿命，严重者将会威胁结构的安全。
混凝土中常见裂缝及预防2.1 干缩裂缝及预防干缩裂缝多出现在混凝土养护结束后的一段时间或浇筑完毕后的一周左右。
水泥浆中水分的蒸发会产生干缩，且这种收缩是不可逆的。
产生的原因主要有：内外水分蒸发程度不同而导致变形不同的结果：混凝土受外部条件的影响，表面水分损失过快，变形较大，内部湿度变化较小变形较小，较大的表面干缩变形受到内部约束，产生较大拉应力而产生裂缝。
干缩裂缝多为表面性的平行线状或网状浅细裂缝，宽度多在0.05~0.2mm之间，大体积混凝土中平面部位多见，较薄的梁板中多沿其短向分布。
干缩裂缝通常会影响混凝土的抗渗性，引起钢筋的锈蚀影响耐久性，在水压力的作用下会产生水力劈裂影响混凝土的承载力等。
混凝土干缩主要和混凝土的水灰比、水泥的成分、水泥的用量、集料的性质和用量、外加剂的用量等有关。
主要预防措施：一是选用收缩量较小的水泥，一般采用中低热水泥和粉煤灰水泥，降低水泥的用量。
二是其干缩受水灰比的影响较大，水灰比越大,干缩越大，因此在配合比设计中应尽量控制好水灰比，同时掺加合适的减水剂。
三是严格控制搅拌和施工中的配合比，用水量绝对不能大于配合比设计所给定的用水量。
四是加强早期养护，并适当延长养护时间。
五是在结构中设置合适的收缩缝。
2.2 塑性收缩裂缝及预防塑性收缩是指混凝土在凝结之前，表面因失水较快而产生的收缩，一般在干热或大风天气出现，裂缝多呈中间宽、两端细且长短不一，互不连贯状态。
较短的裂缝一般长20~30cm，较长的裂缝可达2~3ｍ，宽1~5mm。
其产生的主要原因为：混凝土在终凝前几乎没有强度或强度很小，受高温或较大风力的影响，表面失水过快，造成毛细管中产生较大的负压而使混凝土体积急剧收缩，而此时的强度又无法抵抗其本身收缩，因此产生龟裂。
浅谈混凝土裂缝预防与处理论文
浅谈混凝土裂缝预防与处理论文浅谈混凝土裂缝预防与处理论文【论文关键词】：混凝土裂缝；预防措施；处理修补【论文摘要】：在建筑工程施工中混凝土裂缝的产生是一项质量通病，因此对混凝土裂缝的事先预防，以及产生后的修补处理是建筑生产过程中较为普遍的现象，应有足够的重视。
在建筑工程施工中，混凝土裂缝的产生是一个普遍存在的问题，而裂缝的解决也是一个较为棘手的问题。
混凝土裂缝产生的原因是多方面的，有变形引起的：如收缩、膨胀、沉降等原因引起的裂缝；有外部荷载引起的：混凝土养护不当；外添加剂问题等引起的裂缝。
混凝土裂缝的产生若不加以预防采取措施解决，它的进一步发展延伸会导致内部钢筋等产生腐蚀，降低钢筋混凝土结构的承载力、抗渗性能、耐久使用年限，甚至会影响人民的生命及财产安全。
在工程中完全消除裂缝是不可能的，规范中也有明确规定对有些结构在所处的不同条件下，允许存在一定宽、深度的裂缝。
但作为施工过程中应尽量采取有效的预防和技术保障措施来有效的控制裂缝的产生，尽量少产生或尽量减少裂缝宽度、深度，尤其要避免出现在关键部位或有害裂缝。
混凝土中常见的裂缝主要有以下这些：①干缩裂缝；②塑性收缩裂缝；③沉降裂缝；④温度裂缝；⑤化学反应引起的裂缝。
1. 干缩裂缝的产生原因及主要预防措施一般出现在混凝土浇筑完毕养护后的一周左右，这种裂缝的产生是由于混凝土表面水分蒸发过快而内部变化较小产生较大拉应力而产生裂缝。
相对湿度越低，干缩裂缝越易产生。
混凝土干缩裂缝的产生和水灰比、水泥成分、水泥用量、集料的'性质和用量以及外添加剂等因素有关。
因此为了防止干缩裂缝的产生可采取以下预防措施：①选用收缩量较小的水泥，如采用中低热水泥和粉煤灰水泥；②控制水灰比，掺适量减水剂；③施工中控制配合比，用水量不得超过配合比中的用水量；④注重混凝土的养护；⑤设置合理的收缩缝。
2. 塑性收缩裂缝的产生原因及主要预防措施塑性收缩裂缝是由于混凝土表面失水过快引起的，一般在干热、大风天气容易产生；影响的因素主要有水灰比、混凝土凝结时间、环境温度、风速及相对湿度等。
混凝土裂缝成因及控制措施毕业论文
混凝土裂缝成因及控制措施毕业论文目录容摘要 (I)引言 (1)1 绪言 (1)2 混凝土裂缝的分类及成因 (2)2.1 混凝土结构裂缝的分类 (2)2.1.1 按裂缝的成因分类 (2)2.1.2 按裂缝产生的时间分类 (5)2.1.3 按裂缝的形状分类 (6)2.1.4 按裂缝的发展状态分类 (7)2.2 混凝土裂缝的产生原因 (7)2.2.1 收缩裂缝的产生原因分析 (7)2.2.2 温度裂缝的产生原因分析 (9)2.2.3 沉陷裂缝的产生原因分析 (9)2.2.4 荷载作用裂缝的产生原因分析 (9)3 混凝土裂缝的预防措施及处理技术 (10)3.1 混凝土结构裂缝的预防措施 (10)3.1.1 干缩及塑性收缩裂缝的预防措施 (10)3.1.2 温度裂缝的预防措施 (11)3.1.2 沉陷裂缝及其他裂缝的预防措施 (11)3.2 混凝土结构裂缝的处理技术 (12)3.2.1 表面封闭法 .................. .. (12)3.2.2 灌浆、嵌缝封堵法 ............ .. (12)3.2.3 结构加固法及混凝土置换法 (13)4 工程实例分析 ........................ . (15)4.1 工程概况 (15)4.2 工程设想 ...... (15)4.3 工程抗裂施工措施 ...... . (15)4.3.1 基础地基加固...... . (15)4.3.2 优化混凝土配合比 (15)4.3.3 外防水剂 ...... .. (17)4.4 其他措施 (17)5 结论与展望 (19)参考文献 (20)引言随着我国国民经济的高速发展，钢筋混凝土结构已经普遍用于工业和民用建筑中。
在建筑工程施工过程中，混凝土是城市建设中广泛使用的结构材料，但是伴随这类材料的生产研究与应用，混凝土结构的裂缝问题一直受到人们关注。
钢筋混凝土结构出现裂缝不仅种类繁多，形态各异，而且较普遍，尤其是楼板的裂缝，轻者影响建筑物美观，造成渗漏水，重者降低建筑结构的承载力、稳定性和整体性，甚至还会导致整体倒塌的重大质量事故。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈混凝土裂缝成因及防治处理摘要：在公路工程施工中，经常会碰到混凝土裂缝，裂缝的成因、预防及处理一直是施工中的重点，本人重点讨论混凝土裂缝成因及防治处理。
关键词混凝土裂缝处理
中图分类号：tu37 文献标识码：a 文章编号：
在公路工程施工中，经常会碰到混凝土裂缝，产生裂缝的原因很多，颇为复杂。
按照产生的原因不同，裂缝分为以下种类：就裂缝深度而言有表面裂缝、浅裂缝、深裂缝和贯穿裂缝。
在大颗粒集料周围存在内部裂缝，即便是受压破坏，也是从这些裂缝开始发生的。
新浇筑混凝土如果发生微裂缝后，再增加不利的荷载影响超过它的承受能力，便会出现明显的裂缝。
1 新浇混凝土的裂缝
新浇混凝土在硬化前，会因为施工引起的底层和模板的位移或变形而产生裂缝。
因为沉淀收缩引起钢筋、集料和其他埋置件周围的混凝土开裂，同时会发生塑性收缩裂缝。
1.1沉淀裂缝
浇筑、震动捣实和抹面以后混凝土仍有一个沉淀密实的过程，在这期间塑性混凝土可能局部受到约束，这种约束作用导致在约束部位产生孔隙或裂缝。
例如在钢筋上方产生裂缝，在钢筋下方产生孔隙。
并且随着钢筋直径增加，坍落度增大和保护层减薄使裂缝增加。
捣实不足、渗漏和挠度大的模板也会使沉淀裂缝增加。
合理安排混凝土柱和梁板混凝土浇筑的时间间隔、尽可能选用小坍落度的混凝土、增加混凝土保护层厚度均可减少沉淀裂缝。
1.2塑性收缩裂缝
塑性收缩裂缝通常发生在新浇筑的模板、地坪、路面的混凝土表面，当环境的湿度低、温度高和风的作用下混凝土表面水分迅速损失时就会产生塑性收缩裂缝，塑性收缩裂缝一般在混凝土终凝以前发生，并且在养护开始以前发生。
当新浇筑的混凝土表面水分蒸发速度大于泌水补给速度时，混凝土表面产生收缩，由于受到下层混凝土的约束，在已经变得干稠凝固但又是软弱的塑性混凝土内产生拉应力，导致混凝土表面生成浅的、伸向各个方向的短裂缝，一般表面裂缝比较长，长度可达几厘米到几十厘米甚至可以到2m、3m。
由于塑性收缩裂缝是混凝土处于塑性状态时由差异的体积收缩所产生的，减少混凝土表面和其他部位混凝土的相对体积变化是有效的措施。
可以采取措施减少因高温天气和干燥的风带来的水分迅速损失，例如喷雾湿润混凝土表面的空气，在最终抹面之前用塑料薄膜覆盖。
用挡风板减少风速或者遮盖混凝土表面防止阳光照射以降低表面温度等都是控制收缩裂缝的有效措施。
影响开裂的因素
综合上述，使混凝土产生裂缝的因素可以总结如下：
（1）水─水灰比或每立方米混凝土的用水量是个很重要的因素，用水量愈多收缩的趋势就愈大，用水量大既增加收缩又降低强
度。
（2）胶凝材料─胶凝材料用量多，混凝土的收缩也大，磨得比较细的水泥和含硅量比较多的水泥相对地收缩也大，但开裂的可能性不一定大，碳化产生初始收缩但会减少以后的干缩。
应用膨胀剂可以减少或清除由于干缩引起的开裂，许多屋面或地下室的混凝土结构应用膨胀剂可以达到防水的要求。
（3）外加剂─某些外加剂影响混凝土的硬化速度、用水量、收缩和徐变，从而对混凝土的开裂产生影响，氯化钙增加混凝土的收缩但试验室的直接试验并没有观察到它会增加混凝土的开裂，缓凝剂会增加混凝土拉伸性能因而会减少混凝土的开裂。
此外还有减少收缩的外加剂，可以减少混凝土的干缩。
（4）集料─集料的矿物成分、形状、表面构造和级配会影响混凝土的配合比、热膨胀系数、干缩、刚度、徐变和强度。
粘土的收缩大于水泥石的收缩，集料中含有小量的粘土会引起混凝土的高收缩性而开裂。
在同样条件下，集料最大粒径愈小的混凝土收缩愈大，粒径较大的集料比较小的集料对收缩具有较大的局部约束。
（5）泌水─新浇筑混凝土产生泌水，泌水积聚在大颗粒集料和钢筋下方会形成内部裂缝。
（6）浇筑─混凝土的浇筑条件和浇筑速度通过下述因素如泌水、模板内的离析、温度、模板变形和地基的不均匀沉陷等对混凝土的开裂产生影响。
（7）养护─养护湿度是一个重要条件，如果新浇筑的混凝土在
浇筑后迅速干燥，混凝土的表面达到一定程度的硬化，但徐变又不能缓解塑性收缩引起的体积变化，混凝土又没有足够的强度抵抗拉应力，就会产生塑性收缩裂缝。
即便是不发生塑性收缩裂缝，在硬化的早期阶段也会发生类似的收缩过程。
混凝土表面的干燥无论是发生得早还是迟，都会引起潜在的收缩并导致开裂。
养护时间长会影响干缩，但影响很小，反而会提高混凝土强度，因而能够增加抗裂效果。
（8）暴露─暴露的外界条件对混凝土开裂有很大的影响，很大的温度梯度和很大的湿度梯度会在混凝土的表面和内部或背面之
间产生很大的内部约束。
裂缝的防止与控制
根据混凝土产生裂缝的原因，可以采取相应措施防止混凝土的开裂。
（1）尽可能应用预应力结构。
（2）加强质量管理。
（3）应用实际过程中不开裂的材料，包括胶凝材料、集料、和外加剂。
（4）应用设计允许的最小水泥用量，富配合比更容易开裂。
（5）应用能满足和易性要求的最小用水量，不要用过大的坍落度。
（6）尽早开始养护，例如在混凝土表面水膜消失以前开始养护，防止风吹日晒，养护中断时应防止迅速干燥或过度干燥。
裂缝的修补处理
在修补处理裂缝以前需要对裂缝进行检测与研究，以确定裂缝部位、开裂程度、裂缝产生原因及如何修复，同时要检查设计图纸、施工记录和维修记录。
确定裂缝的位置和宽度可用目测、刻度放大镜或无损探伤方法如超声波测量，也可以钻孔取样检查。
根据上述对裂缝的测量与研究，可选用适当的修补方法以达到下述一个或几个目的：
修复或增加强度（或刚度）。
提供防水性能。
改善混凝土表面外观。
增加耐久性。
在修补时要研究裂缝产生的原因，例如由于干缩引起的裂缝，经过一段时间让裂缝趋于稳定后再修补。
如果裂缝是由于基础沉陷，则需沉陷问题得到处理后再修复。
根据损伤的性质可以选择一种或几种修补方法，例如为恢复裂缝部位的抗拉强度可用环氧灌浆、加设钢筋或用后张法（即外部施加预应力）增加强度，环氧灌浆也可用来恢复抗挠刚度。
裂缝引起挡水结构渗漏必须加以修补，结构正在使用或储满液体将使修补工作复杂化。
对这种有防水要求的混凝土，应用水泥净浆（或环氧粘结液）和1：2.5水泥砂浆（或环氧胶泥）交替抹压4～5层刚性防水层，涂抹后3～4h，即进行覆盖和洒水养护。
在水泥砂浆中掺入数量为水泥用量1%～3%的氯化铁防水剂，可收到促凝和
提高防水性能的效果，还可在裂缝面上做一层或三层环氧树脂玻璃布防水层。
当裂缝影响外观时也需要修复，但修补后仍可以看见裂缝部位和修补痕迹的情况下，需要对整个表面进行覆盖处理。
为了减少钢筋锈蚀造成进一步破坏，暴露在潮湿环境中的裂缝必须封闭。
综上所述，混凝土裂缝的产生对工程质量构成了隐患威胁，但只要我们加强措施，精心施工，努力提高工程质量，就可以减少或避免这些裂缝的发生。
