刷式汽封(技术介绍)

通用电气 400 MW汽轮机安装刷式密封 – 1999年秋 “检修（并安装刷式密封）后机组性能提高了3.6% ， 这远远超过了我们对一个 一般检修的期望， 刷式密封肯定对这个成就作出了贡献。
国内刷式密封的发展
刷式汽封在国内起步较晚，借鉴国外先进技
术及经验，在经过自主研发，结合国内机组状况 ，目前国内的刷封研究及技术已经成熟，并且已 经有专业生产刷式汽封的制造厂家，其产品已在 实际机组中得到运用，改造效果卓越，国内已经 有几十家电厂采用了刷式汽封改造，并取得了良 好的经济收益，目前正向全国推广运用……
江苏透平 科技高科技 有限公司以 其坚实的研 发能力、卓 越的产品品 质、优质的 客户服务深 得广大客户 的一直好评。
江苏透平部分工程产品介绍
刷式密封改造运行一个大 修周期后刷式密封图片
从图片中可以看出我公司的 产品经过一个大修周期（五年） 后，刷式密封的刷毛基本保持完 好，未出现掉毛、松散变形、倒 伏等现象。
国外刷式密封的使用情况
国外汽轮机应用刷式密封 运行了五年后的磨损情况
国外刷式密封使用后的效益
通用电气 375 MW 汽轮机安装刷式密封 –2004年秋
“ 使用了的刷式密封后，我们实现了热耗降低 3% ，高 压效率 提高 2.6% ，中压效率提高 2% 并且增加了 14 MW 的发电容量。 ” 通用电气 350 MW汽轮机安装刷式密封 –2003年春 “刷式密封使用非常成功。检修后机组获得了超过 3% 的效率提升” 。
自公司成立以来，我们就已为众多的客户提供了技术革新的完 美解决方案。我们热忱的欢迎更多的客户来了解我们，共同成长， 互惠双赢！
汽轮机刷式密封相关实验
相关实验一：
2008年3月24日到3月 28日,朗肯科技（江苏透平 前身，现研发中心）联合 浙江电力研究院对刷式密 封进行5天的试验
结论：
•刷封没有明 显的磨秃现象 • 刷毛无脱落 现象 •过盈0.5㎜时, 轴的磨损不明 显 •环境温度 18℃,过盈0.5 ㎜，接触部位 温度不超过70 ℃, 温度升高 不明显
刷式密封的使用范围 可应用于轴封、隔板汽封、平衡 盘汽封及叶顶汽封等各个部位。 刷式密封的其他优势 根据国外使用经验，使用寿命可 以长达15年以上； 由于材料的特性刷式密封能有效 遏制轴振。
刷式汽封与迷宫汽 封及蜂窝汽封相比，由 于减小了径向间隙，密 封性能有了大幅提高， 有效提高了机组的效率。
在动静之间瞬间过 盈情况下，通过刷子的 柔性退让能保持密封能 力不变，有效增加了机 组的可用性和安全性。
专用检验设备
专有质量管理体系
专有试验设备
专有加工设备
公司自主研发了专用拉丝机，专用 编排机，专用成型机，专用转运机等具 有自主知识产权的专有设备。并在世界 上最先进的高能束焊接机的基础上，公 司成功研制了国内唯一一台刷式密封焊 接流水线。
专业技术保证
公司有专业的工程技术人员全
程监控工程安装过程，对于安装过
产品介绍
空预器刷式密封
水轮机 刷式密封 汽轮机 刷式密封
刷式密封产品
航空发动机 刷式密封 轴承刷 式密封
Байду номын сангаас
产品图片
江苏透平密封高 科技有限公司以刷 式密封技术作为基 础，研发出多种用 途广泛的刷式密封 产品包括汽轮机刷 式密封、空预器刷 式密封、水轮机刷 式密封、轴承刷式 密封、航空发动机 刷式密封等。
刷封特点（一）
刷式汽封是一种柔性密封，可自 适应轴的瞬态跳动，并能迅速恢复原 状，保持原有间隙，不会像迷宫式和 蜂窝式汽封因过临界或异常震动等造 成间隙永久变大。
刷封特点（二）
刷丝顺转子旋转方向按一定角 度规则排列，在发生碰磨时能自动 退让，不会刮伤转子，不会增大机 组振动，能够很好保持机组安全性。
燃气轮机：主要应用在压气机末端， 透 平轴封及轴承处密封。 蒸汽轮机：刷式密封主要应用在高压、 中、 低压段的隔板、轴封及叶顶处。 刷式密封最早在GE的重型燃汽轮机上使 用，现已经有超过十年的应用历史。目 前国外有数百台机组在使用刷封，范围 从机械驱动汽轮机到800MW 燃煤发电汽 轮机组，有众多的成功案例。
持续贡献节能新技术、新产品
江苏透平密封高科技有限公司
太仓协鑫电厂 #2 机组 太仓协鑫电厂 #4 机组 宜兴协联发电厂 3#机组 河南焦作冯营电厂 南京汽轮电机（集团） 威海热电厂 无锡协联热电厂 泰州梅兰热电厂 河北冀州热电厂 大庆油田热电厂 上虞热电厂 邯郸市峰峰东信煤焦化 绍兴广绍热电厂 西安园园动力科技 空 用户 浙能浙江兰溪电厂 1#机组 浙能浙江兰溪电厂 2#机组 国电长源荆州热电厂 2#机组 郑州裕中能源 2#机组 宁夏英力特西部热电

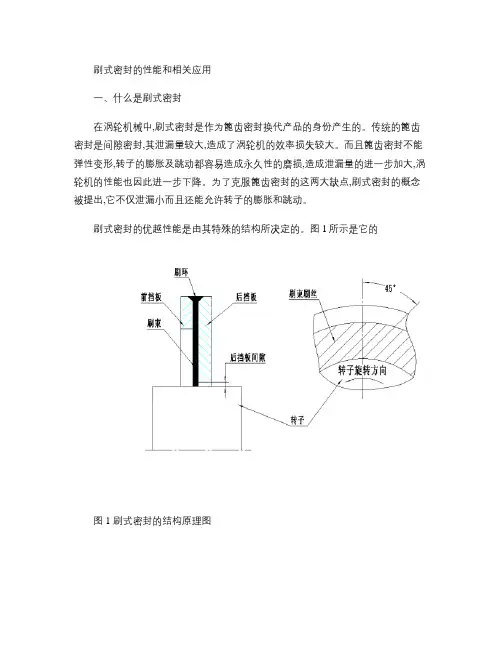

刷式汽封的结构特点 由右图可以看出：刷式气封是由前面板、背板和夹在两者之间的 高密度高温合金丝组成的刷丝组成。 刷丝沿转子的旋转方向有一定倾角。这样可吸收转子的径向位移， 保证在接触时刷丝自由端受力最小，从而使转子很快可以恢复闭合状 态。转子、气流的振动和扰动可以使刷丝恢复原状态，保持原有间隙， 不会出现永久性的损伤。这就是刷式密封的最大结构特点。
由于刷式密封在与 转子瞬间接触时是柔性 接触，并产生退让，可 以吸收转子的震动，从 而改善了转子的稳定性。
刷式汽封是传统汽 封最有力的替代品
刷式密封改造建议
现代大型机组向高参数方向发展，出现了超临
界、超超临界机组，因此对密封提出了更高的要 求，特别是对高参数大容量机组，机组效率每提 高1%，将提高数百万元的收益。 建议对高、中压轴端每段汽封都进行改造， 间隙调小（具体值需考虑每台机的振动情况）可 明显较少漏气，提高机组出力。改造隔板汽封可 以提高效率，进而提升整机效率。对于小机组， 汽耗量较大，一般建议更换轴封，从减少漏气的 角度来提高机组效率。
刷式汽封是唯一一种 实用型柔性汽封，其他类 型汽封都将面临在汽轮机 暂态不稳定工况时的永久 磨损问题
刷式汽封可以有效的 减小径向间隙，使得密封 效果得到改善，汽轮机汽 缸效率提高
由于刷式密封材料的 特殊性、加工工艺的特定 性，具有不可模仿性即每 个客户的汽封产品都是唯 一的，不可替代的
刷 式 密 封 的 优 势
东南 大学
南京 大学
理论研究
西安 热工院
哈尔滨汽 轮机厂
上海 交大
合作 院校
南京航 空航天 大学
协作 单位
东方汽轮 机厂
西安 交大
试验证明
沈阳飞机 发动机厂
上海汽轮 机厂
公司与十多家高校及单位建立全方位、持久的共同开发研究 的合作关系
合作单位
主要客户
透平优势
专有试验设备 专有加工设备
专业技术保证
刷封特点（三）
刷环间隙比原硬齿间隙减少 0.15-0.25mm，可以较少漏气量，提 高机组效率。 刷环最大承压能力可达2MPa， 在隔板，轴封，叶顶处均可使用。
刷封特点（四）
刷丝材质为钴基耐高温合金，物 理及化学性质优良，热力性能完全 满足汽轮机运行环境要求，使用寿 命较长。
刷式密封的原理
刷式密封介质泄漏主要发生在密集排列的细金属丝之间形成的微小缝隙中，由于刷子 中刷丝间空隙的不均匀性作用，均匀的来流进入刷丝束中就变得不均匀了，刷丝束破坏流 动而确保流动的不均匀性，使流体产生了自密封效应，横向流动代替向前流动显然对流体 自密封起了重要贡献，它能使横流过刷子的总压降增大从而减少汽封的泄露量。 随着压比的增大，刷子中刷丝的密度增加，刷丝之间的空隙减少而使有效的泄漏面积 减少，同时使泄漏流动的阻力增大，从而使泄漏随压比增加的梯度降低。
相关实验四：
2010年8月，江苏透平密 封高科技有限公司在自己研 发的刷式汽封焊接强度拉力 试验台上对刷式密封产品的 刷丝经行了抗拉强度试验， 以真实的实验过程及结果解 除了顾客对刷式密封刷丝可 能脱落的担忧。
结论：
焊接后的钴基刷丝的抗拉强度试验计 算值达到1664MPa，远大于常见合金丝 约1000MPa的抗拉强度，显示了其优越 的机械结构性能。表明刷丝焊接足够牢靠 且焊接后刷丝强度并未明显下降。
自主创新、发奋自强、振兴民族科技，将是江苏透 平密封人永远不变的追求！
服务客户
以节能减排技术为战略方向，以高科技为核心、以 客户需求为动力、以安全为保证，孜孜以求，并通过整 合行业高尖端技术资源，展现高速动密封技术的价值魅 力，为客户提供最优秀、安全的服务。
民族自强
通过江苏透平人的努力拼搏，打破刷式密封技术被 GE、西门子、三菱等国外知名企业长期垄断的不利局面， 让中国的刷式密封在国际舞台上占有一席之地！
提供最高等级的质量和安全保证。
公司先后取得了《回转式空气预热器高弹性刷式密封件专利证书》、《汽轮 机高承压刷式密封件专利》、《刷式汽封专用焊接夹具专利》、《激光焊接机专 利》等多项专利，还有部分专利项目正在申请过程中。
江苏透平密封高科技有 限公司经过十多年的潜心 研究，借鉴国外相关高新 技术，结合国内机组的运 行特性，研制并生产出新 型的适用于国内机组的刷 式密封产品，打破了国际 知名企业对刷式密封长期 垄断的局面，让中国的的 刷式密封在国际舞台上占 有一席之地！
相关实验三：
2009年4月，江苏协鑫太仓港 发电有限公司#6汽轮机机组，使 用我公司的刷式密封产品进行改 造，机组起机后委托西安热工研 究院等相关权威检测机构对机组 改进后性能经行检验。
结论：
机组近改进后技术性能得到了显著提 高，达到了预期效果，机组的热耗率降低 了1.6%，煤耗降低了4 g/(kW.h)多。
江苏透平科技 高科技有限公司 以高科技为核心 、以客户需求为 动力，孜孜以求 ，并通过整合行 业高尖端技术资 源，展现高速动 密封技术的价值 魅力，为客户提 供最优秀、安全 的服务。产品得 到了用户的一致 好评
江苏透平密封高科技的部分改造业绩
刷 式 汽 封 部 分 业 绩 用户 华电哈尔滨第三发电厂 国电青山电厂#14 机组 华电湖北黄石热电厂 国电长源汉川电厂 2#机组 国电吉林双辽电厂#3 机组 国电吉林双辽电厂#4 机组 华能黄台发电厂#8 机组 华电邹县发电厂#3 机组 华能上海石洞口热电厂 国电贵州鸭溪电厂 3#机组 国电贵州鸭溪电厂 4#机组 太仓协鑫电厂#6 机组 华能曲阜电厂#2 机组 内蒙古丰泰发电厂 2#机组 湖北黄石热电厂 9#机组 山东沾化热电厂 华能烟台发电厂 周口隆达电力 广州梅县荷树园电厂 2#机组 机组容量 630MW 350MW 330MW 300MW 300MW 300MW 300MW 300MW 300MW 300MW 300MW 300MW 220MW 200MW 200MW 165MW 150MW 135MW 135MW 工作量（圈） 64 15 6 7 9 9 29 16 8 29 21 40 25 4 6 16 17 8 8
