3.2斜纹组织与织物
机织物组织种类
机织物组织种类（一）三原组织三原组织是最简单的织物组织，它们是一切组织的基础，因此又称为基本组织。
1. 平纹组织平纹组织是三原组织中最简单的一种。
其经向、纬向组织数均为2，即Rj=Rw=2。
经、纬向飞数均为1，即Sj=Sw=1。
其交织规律用分式1/1来表示，读作“一上一下”。
平纹组织交织点最多，织物正反面基本相同。
棉织物中的市布、细布、府绸等，毛织物中的派力司、凡立丁、法兰绒等，丝织物中的电力纺、富春纺等均采用平纹组织织制。
2. 斜纹组织斜纹组织的特点是织物中一个系统的纱线浮长露在织物表面形成连续斜向纹路。
斜纹路由左下方指向右上方的称为右斜，由右下方指向左上方的称为左斜。
这种组织中，其经向、纬向组织循环数大于等于3，即Rj=Rw≥3。
经、纬向飞数均为1，即Sj=Sw=1。
其交织规律用分式表示，例如，2/1↗、2/1↖、1/2↗、1/2↖等。
分别读作“二上一下右斜”、“二上一下左斜”、“一上二下右斜”、“一上二下左斜”。
交织规律相同，但斜向不同，则是由于飞数正负不同的缘故。
斜纹组织的经纬交只点较平纹少，浮长较长，织物正反面不同。
棉织物中的卡其等，毛织物中的精纺单面华达呢，丝织物中的羽纱、美丽绸等均为斜纹组织织制。
3. 缎纹组织缎纹组织是原组织中最复杂的一种组织。
它的特点是相邻两根纱线上的相应组织点相距较远，因此，另一系统纱线的浮长覆盖于织物表面，形成明显的缎纹。
这种组织中，经向、纬向组织循环数大于等于5（6除外），即Rj=Rw≥5。
经、纬向飞数大于1、小于循环数1，且循环数和飞数互为质数。
其他交织规律也用分式表示，但分式上、下数字的含义与平纹、斜纹不同。
例如，5/2经面缎纹，读作“五枚二飞经面缎纹”，分式上面的5表示经、纬向组织循环数为5，分式下面的2表示经向飞数为2。
缎纹组织交织点最少，浮长最长，织物正反面有明显的区别，正面平滑，富有光泽，反面粗糙无光。
棉织物中的贡缎、毛织物中的贡呢、丝织物中的真丝缎、人造丝软缎等均用缎文组织织制。
面料组织结构
• 机织物 定义：机织物最基本的是由互相垂直的一 组经纱和一组纬纱在织机上按一定规律纵 横交错织成的制品。有时也可简称为织物。 现代的多轴向加工，如三相织造，立体织 造等，已打破这一定义的限制。
• 针织物
定义：一般针织物是由一组或多组纱线在 针织机上按一定规律彼此相互串套成圈连 接而成的织物。线圈是针织物的基本结构 单元，也是该织物有别于其他织物的标志。 现代多轴垫或填纱，甚至多轴铺层技术， 针织可能已变为只是一种绑定方式，人们 亦统称为针织物。
经平组织
• 经平组织是由一根经向喂入的纱线轮流在 相邻的两纵行中形成线圈而成。经平组织 中的所有线圈都具有单向延展线，线圈向 着延展线相反的方向倾斜。
• 特点：这种组织的纵横方向均有一定程度 的延伸，也不卷边。但纱线断裂时如对织 物施加横向张力，则沿纵向脱散而使织物 破开。经平组织可做衬衣料。
经平组织结构 图
• 无纺布
定义：非织造布是指由纤维、纱线或长丝， 用机械、化学或物理的方法使之粘结或结 合而成的薄片状或毡状的结构物，但不包 含机织、针织、簇绒和传统的毡制、纸制 产品。非织造布的主特征是直接的纤维成 网、固着成形的片状材料。
机织织物基本组织
• 平纹布 • 斜纹布
2/1 斜纹 3/1 斜纹 • 缎纹织物
经缎组织
• 经缎组织是由一根纱线。轮流在几个相邻 纵行中依次形成线圈，依次反复，使正面 表现出横向花纹的组织。
• 特点：这种组织易于卷边。也能逆编织方 向脱散。但织物不会破开。
经缎组织结构 图
针织物的物理性能
• 尺寸稳定性 • 弹性恢复
无纺织布
平行纤网
Байду номын сангаас
交叉纤网
随机纤网
织物组织学-3
3.2.8螺旋斜纹（捻斜纹） 以起点不同的两个相同的斜纹组织或两个不同的斜纹组织为基础 组织，将两个组织的纱线按1：1顺次穿插排列而成的组织。R≧5 选择基础组织原则：必须使各相邻经纱（或纬纱）经纬组织点大部 分相反。
3/2↗斜纹
3/2↗斜纹
经螺旋斜纹
1 3/3 1↗斜纹
4/4↗斜纹 纬螺旋斜纹
3.2.9飞断斜纹 织物组织的斜纹线朝一个方向跳跃式延伸，在斜纹线的跳跃处 存在明显的断界，断界处的相邻纱线的组织点相反，而斜纹线方 向保持不变。
Kj=10
3 1/2 2↗为基础组织，Kj=10经山形斜纹
Kw=8
1 3/1 3↗斜纹为基础 Kw=8纬山形斜纹 3/3↗为基础组织,Kj=8,Sj′=3经锯齿斜纹
2 1/1 2↗为基础 组织，Kw=6， Sw′=2纬锯齿斜纹
2 1/1 2↗为基础 组织，Kj=8，Kw=10 菱形斜纹
3/3↗为基础组织， Kj=Kw=9菱形斜纹上机图
飞数与斜纹线倾角的关系
5 3 1 /2 2 1↖斜纹为基础 Sj=-2的急斜纹组织
5 1 1 1/3 1 1 3↗斜纹为基础 Sw=2的缓斜纹组织
3.2.4曲线斜纹 曲线斜纹是将斜纹的飞数不断改变，使斜纹的倾斜角不断变化而获 得曲线效应。经(或纬)曲线斜纹的经(或纬)纱循环数等于飞数的个 数，纬(或经)纱循环数等于基础组织的纬(或经)纱循环数。 绘作曲线斜纹时，飞数值是可以任意选定的，选择时必须注意： (1)使ΣSj=0或为基础组织循环纱线数的整数倍； (2)最大飞数必须小于基础组织中最长的浮线长度，以保证曲线的连 续。
麦粒组织
鸟眼组织
3.2斜纹变化组织
斜纹变化组织是由原组织的斜纹组织变化而来。采用延长组织 点浮长，改变组织点飞数的数值或方向(即改变斜纹的方向)或兼 用几种方法，可千变万化得出各种各样的变化斜纹组织。 3.2.1加强斜纹 以原组织的斜纹组织为基础，在其组织点旁沿经向或纬向增加 其组织点而成。Rj=Rw≥4，飞数∣
最最基础的面料分类，手工人必看
最最基础的⾯料分类，⼿⼯⼈必看关注公众号裁缝学苑，零基础也能做⾐裳玩（⼀）梭织⾯料梭织⾯料是织机以投梭的形式，将纱线通过经、纬向的交错⽽组成，纱线呈现纵向称为经纱，纱线横向来回称为纬纱。
梭织⾯料组织⼀般有平纹、斜纹和缎纹三原组织以及它们的变化组织。
1..平纹⾯料平纹组织是经纱和纬纱⼀上⼀下相间交织⽽成的组织，⽤平纹组织织成的⾯料叫平纹⾯料。
平纹组织是所有织物组织中最简单的⼀种，正反⾯外观效果相同。
2.斜纹⾯料2.斜纹⾯料斜纹组织是经线和纬线的交织点在织物表⾯呈现⼀定⾓度的斜纹线的结构形式，⽤斜纹组织及其变化组织织成的⾯料叫斜纹⾯料。
斜纹⾯料特殊的布⾯组织令斜纹的⽴体感强烈，斜纹细密且厚，光泽较好，⼿感柔软。
3.缎纹⾯料缎纹组织是三原组织中较为复杂的⼀种。
其组织点间距较远，独⽴且互不连续，并按照⼀定的顺序排列。
缎纹织物的浮长线较长，坚牢度也最差，但质地柔软，绸⾯光滑光泽好。
（⼆）针织⾯料针织⾯料是由线圈相互穿套连接⽽成的织物，是织物的⼀⼤品种。
针织⾯料具有较好的弹性，吸湿透⽓，舒适保暖，是服装使⽤较⼴泛的⾯料。
1.经编针织⾯料经编针织⾯料常以涤纶、锦纶、维纶、丙纶等合纤长丝为原料，也有⽤棉、⽑、丝、⿇、化纤及其混纺纱作原料织制的。
2.纬编针织⾯料纬编针织⾯料常以低弹涤纶丝或异型涤纶丝、锦纶丝、棉纱、⽑纱等为原料，采⽤平针组织、变化平针组织、罗纹平针组织、双罗纹平针组织、提花组织，⽑圈组织等，在各种纬编机上编织⽽成。
以下为⼏种常见的针织⾯料：（三）⽹扣花边类⾯料⽹扣花边类⾯料其实是⼀种典型的经编针织⾯料，因其特殊性⽽将其单独列为⼀类。
⽹扣是以⽹形⾯料为基础进⾏编结绣花成型的⼯业品，属抽纱的⼀种。
花边⾯料是针织提花机器织出或⼿⼯编织的⼀种布料。
⽹扣花边⾯料有⼿⼯和机械之分，⽽且有化纤、真丝、布等不同质地。

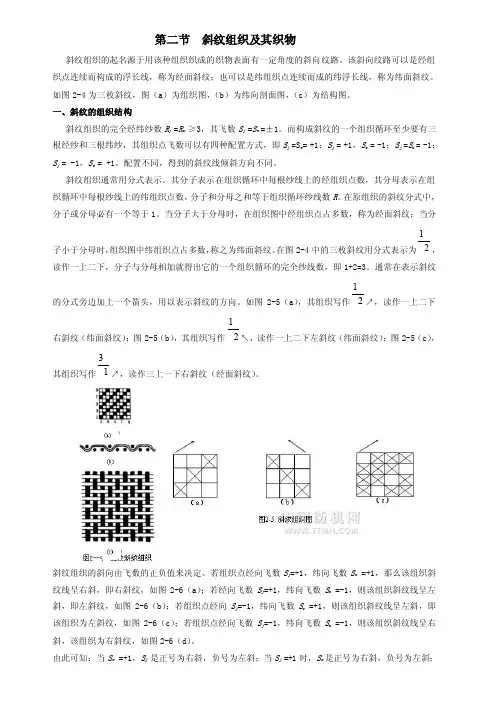

2-2第二节斜纹组织及其织物
第二节 斜纹组织及其织物斜纹组织的起名源于用该种组织织成的织物表面有一定角度的斜向纹路。
该斜向纹路可以是经组织点连续而构成的浮长线，称为经面斜纹；也可以是纬组织点连续而成的纬浮长线，称为纬面斜纹。
如图2-4为三枚斜纹，图（a ）为组织图，（b ）为纬向剖面图，（c ）为结构图。
一、斜纹的组织结构斜纹组织的完全经纬纱数R j =R w ≥3，其飞数S j =S w =±1。
而构成斜纹的一个组织循环至少要有三根经纱和三根纬纱，其组织点飞数可以有四种配置方式，即S j =S w = +1；S j = +1，S w = -1；S j =S w = -1；S j = -1，S w = +1。
配置不同，得到的斜纹线倾斜方向不同。
斜纹组织通常用分式表示。
其分子表示在组织循环中每根纱线上的经组织点数，其分母表示在组织循环中每根纱线上的纬组织点数，分子和分母之和等于组织循环纱线数R 。
在原组织的斜纹分式中，分子或分母必有一个等于1。
当分子大于分母时，在组织图中经组织点占多数，称为经面斜纹；当分子小于分母时，组织图中纬组织点占多数，称之为纬面斜纹。
在图2-4中的三枚斜纹用分式表示为21，读作一上二下，分子与分母相加就得出它的一个组织循环的完全纱线数，即1+2=3。
通常在表示斜纹的分式旁边加上一个箭头，用以表示斜纹的方向。
如图2-5（a ），其组织写作21↗，读作一上二下右斜纹（纬面斜纹）；图2-5（b ），其组织写作21↖，读作一上二下左斜纹（纬面斜纹）；图2-5（c ），其组织写作13↗，读作三上一下右斜纹（经面斜纹）。
斜纹组织的斜向由飞数的正负值来决定。
若组织点经向飞数S j =+1，纬向飞数S w =+1，那么该组织斜纹线呈右斜，即右斜纹，如图2-6（a ）；若经向飞数S j =+1，纬向飞数S w =-1，则该组织斜纹线呈左斜，即左斜纹，如图2-6（b ）；若组织点经向S j =-1，纬向飞数S w =+1，则该组织斜纹线呈左斜，即该组织为左斜纹，如图2-6（c ）；若组织点经向飞数S j =-1，纬向飞数S w =-1，则该组织斜纹线呈右斜，该组织为右斜纹，如图2-6（d ）。
织物组织和织物的结构
织物组织对织物的结构、外观及机械物理性能都有明显的影响。
织物组织是织物规格的一项重要内容。
原组织是织物组织中较简单的组织，也是各种组织的基础。
原组织包括平纹组织、斜纹组织和缎纹组织三种。
通常称为三原组织。
一、原组织的特性:同时具有以下条件的组织是原组织。
①组织循环经纱数等于组织循环纬纱数，Rj = Rw = R②在组织循环内，每根经纱（或纬纱）上只有一个经组织点（或纬组织点），其余的都是纬组织点（或经组织点）。
③原组织的飞数S是一个常数。
在原组织中平纹组织交织次数最多，织物手感最硬，缎纹组织交织次数最少，织物手感最软。
纹组织及其组织参数:平纹组织：由经纱和纬纱一上一下相间交织而成的组织称为平纹组织。
平纹组织是所有织物组织中最简单的一种。
平纹组织的参数为：Rj = Rw = 2 Sj = Sw =±1平纹组织在一个组织循环内有两根经纱和两根纬纱进行交织，有两个经组织点和两个纬组织点。
由于经组织点= 纬组织点，所以平纹组织为同面组织。
平纹组织可用分式1/1来表示，分子表示组织循环内一根纱线上的经组织点数，分母表示组织循环内一根纱线上的纬组织点数。
分子与分母之和等于组织循环数R。
组织图时，以左下角为起始点。
绘平纹组织时有单起平纹和双起平纹两种。
单起平纹：当平纹组织的起始点为经组织点时，称单起平纹。
双起平纹：当平纹组织的起始点为纬组织点时，称双起平纹。
当平纹组织与其他组织配合（尤其是纹织物钩边）时，要注意考虑起始点。
平纹组织的经纬纱在织物中交织最频繁，屈曲最多，所以平纹织物结构紧密、质地坚牢、手感较硬。
平纹织物：平纹组织虽然简单，如果配以不同的原料、线密度、经纬密度、捻度、捻向、色彩等可获得各种不同风格的织物，因此平纹组织在织物中应用很广泛。
下面介绍一些常见的纺织品。
①棉平布棉平布是我国传统的大宗产品。
以纱线粗细不同分为粗平布、中平布、细平布和特细布(细纺)。
粗平布：32tex以上（18S以下）中平布：31~20tex（19~29S）细平布：19~9.5tex（30~60S）特细布(细纺) ：9.5以下(60S以上)棉平布的结构特点：一般经纬纱线密度相等, 经、纬向紧度在45%~60%之间，经、纬向紧度比≈1。
织物基本概念
织物的撕破性质 织物边缘在一集中负荷作用下而被撕开的现象。 经过树脂、助剂或涂料整理的织物，用撕破强力要比采 用拉伸断裂强力更能明显地反映织物整理后脆化程度。 针织物一般不进行撕破试验。
• 撕裂强度的试验方法 • 单缝法（Tearing Strength by the
tongue <single rip> method） • 原理: 在一矩形织物试样的短边中心开剪一 个一定长度的切口，如图所示。
缩率越大，拉伸开始阶段伸长较大的现象 越明显；
影响织物一次拉伸断裂的因素
1、纤维性质。 2、纱线结构 ：捻度和捻向。 3、织物结构 三原组织中，平纹组织的交织 点最多，浮长最短，纱线屈曲最多，缎纹组 织的交织点最少，浮长最长，纱线屈曲最少； 斜纹组织介于两者之间，所以平纹织物的断 裂强力和断裂伸长率最大，斜纹其次，缎纹 最小。
(1)扯边条样法：长为30～33cm的布条（机织物）扯去边纱成 5cm宽，全部夹入强力机的上下夹钳内。 (2)抓样法：规定尺寸的织物试样仅一部分宽度被夹头握持。 (3)剪切条样法：剪成规定宽度布条，全部夹入强力机。 (4)梯形、环形条样法：针织物采用矩形试条拉伸时，会在夹 头附近出现明显的应力集中，影响试验数据，采用梯形或环形 试样可避免。
二、基本组织 平纹组织、斜纹组织和缎纹组织，所以又称为三原 组织。 1．平纹组织 平纹组织是最简单的织物组织，经纱和纬纱每隔一 根纱线就交错一次。 2．斜纹组织 斜纹组织织物表面有经纱或纬纱浮长线组成的斜纹 线，使织物表面有沿斜线方向形成的凸起的纹路。 3．缎纹组织 经纬纱线形成一些单独的、互不相连的组织点，组 织点分布均匀。
二、拉伸弹性 三、耐疲劳性 它是指织物经受多次加负荷一去负荷的反复拉伸循 环作用直至破坏的特性。 四、针织物的横拉性 针织物在定负荷下的横向伸长程度称为横拉性。与针 织物制成服装后的保型性有较密切的关系。
织物结构—第二章 机织物三原组织
斜纹
单面组织，有差异
缎纹
单面组织，有显著差异
有浮长线，有一定光泽， 单个组织点被浮长线覆盖， 且组织循环越大，光 光泽最好，且组织循 泽越好 环越大，光泽越好 较柔软，组织循环越大 越柔软 最柔软，组织循环越大越 柔软
柔软度 坚牢度
单面组织，受力主要由 单面组织，受力几乎全由 占优势的纱线承受， 占优势的纱线承受， 强度和耐磨性较差； 强度和耐磨性最差； 组织循环越大强度和耐 组织循环越大强度和耐磨 磨性越差 性越差 可反织 可反织
5 2 9 5
经面缎纹
纬面缎纹
二、缎纹组织的绘作
经面缎纹绘作方法： 1、确定R并在方格纸上圈出范围。 2、以左下角为起点，在第一根经纱上连续画经组织点，直至剩下 一个纬组织点。 3、从第二根开始，按Sj作图，即前一个起点向上移Sj个格，得到 后一根经纱的起点，再画组织点。依此类推，直至完成一个组织 循环。 纬面缎纹绘制方法： 1、确定R并在方格纸上圈出范围。 2、以左下角为起点，在第一根纬纱上画一个经组织点，剩下的为 纬组织点。 3、从第二根开始，按Sw作图，即前一个起点向右移Sw个格，得 到后一根纬纱的起点，再画组织点。依此类推，直至完成一个组 织循环。
不是原组织的组织图
A
B
C
D
E
原组织
机织物三原组织：平纹组织、斜纹组织、缎 纹组织。
第一节 平纹组织
一、平纹组织的结构
1、平纹组织及其组织参数 平纹组织：由经纱和纬纱一 平纹组织的参数为： 上一下相间交织而成的组织 Rj = Rw =R= 2 称为平纹组织。 Sj = Sw =±1 由图可以看出：平纹组织为 同面组织，正反面相同。 1 表示方法：分式
纺织基础知识
纺织基础知识机织物一般术语和基本组织的定义(本文内容转自中华纺织网)中华人民共和国纺织工业部1988-02-04批准1988-07-01实施中华人民共和国国家标准UDC 677.024:061.4 GB 8686-8本标准等效采用国际标准ISO 3572-1976<<纺织品--机织物--一般术语和基本组织的定义>>.1.主题内容本标准规定了描述机织物的一般术语和三个基本组织的定义.2.一般术语2.1 机织物woven fabric 由互相垂直的一组经纱和一组纬纱,在织机上按一定的规律交织而成的织物.2.2 经纱warp 沿织物长度方向排列的纱线.2.3 纬纱weft ; filling 沿织物宽度方向排列的纱线.2.4 投纬pick 在连续的两次打纬之间,即织造的一自循环中,将一根或多根纬纱引入织物.2.5 织物正面face 一般的指织纹明显.图案清晰的一面,对起毛等织物,指起毛绒的一面.如果织物两面没明显的区别,则可以任取一面作为织物的正面.2.6 织物反面back 与织物正面相反的一面.2.7 组织点inte rlacing 经纱与纬纱相互沉浮的交叉处. 2.8 织物组织weave 机织物中经纬纱相互交织的规律. 2.9 完全组织weave repeat 当织物组织达到循环时为一个完全组织.构成一个完全组织所需的最少经(纬)纱根数, 叫作完全经(纬)纱数.2.10 第一要经纱first warp thread 构成完全组织的左侧的第一根经纱.2.11 第一要纬纱first weft thread 构成完全组织的最下面的一根纬纱.2.12 浮长float 织物中一要纱线上相邻两个组织点之间的纱线长度.经一根经(纬)纱跨越的纬(经)纱根数表示.2.13 接结点stitch ; binden ; binding point 为以下目的设计的组织点: a.加固单层组织结构中的长浮线; b. 把表里两层组织紧密地连接在一起; c.多层组织结构中层与层这间的连接.2.14 斜纹纹路twill line 组织纹路形成的斜线,一般用它母"S" 或者"Z" 表示斜纹组织的斜向. 注:S表示左斜纹,Z表求右斜纹.2.15 意匠纸design paper 按一定比例画有竖线和横线的方格纸,用来描绘织物组织和图案,通常纵行格子表示一根经纱, 横行格子表示一根纬纱.2.16 织物截面图weave cross-section diagram 织物经向或纬向的剖视图,从织物的侧面看一根经纱或一根纬纱的交织情况. 注:使用时,经向截面画在织物图的左侧,纬向截面画在组织图的下面,有关的经纬纱, 应有标记或数目.用经向截面的左侧和纬向截面的上面来表示织物的正面.2.17 飞数step number ;move number 在一个完全组织内相邻两根经纱(或纬纱)上,相应组织间隔的纬纱(或经纱)根数.2.18 上机图looming draft 表示织物上机织造工艺条件的图解,由织物组织图,穿筘图,穿综图,提综图四个部分按一定的位置排列而成.2.19 组织图weave diagram 在意匠纸上表示织物中经纬纱线相互交织规律的图形.经纱浮在纬纱上时,通常要在意匠纸的方格上画一个符号表示"经浮点",不画符号的空格表示"纬浮点".2.20 穿综图drafting plan 表求经纱穿入每页综片顺序的图形.2.21 提综图lifting plan 表示按照组织图及穿综图的要求所确定的综片提长顺序的图形.2.22 空筘图denting plan 表示穿入同一筘齿内的经纱根数的图形.3. 基本组织基本组织有三种,即: 平纹组织,斜纹组织,缎纹组织,规定如下:3.1 平纹组织每根纬纱在一根经纱上按一上一下规律来回交替,每根经纱也同样地在一根纬纱上按一上一下规律来回交替.3.2 斜纹组织一个完全组织中至少要有三根经纱和三根纬纱相互交织,每根经纱纬纱上只能有一个纬经组织点.在织物表面由连续的组织点构成斜向纹路.3.3 缎纹组织一个完全组织内至少要有五根纬纱和五根经纱相互交织,且每根经纱纬纱上只能有一个纬经组织点,飞数要大于一.在一个完全组织中纱线根数和飞数不能有公约数.主题：纺织品耐洗色牢度试验方法纺织品耐洗色牢度试验方法(GB3921-83,ISO105/C01-C05-1982) 1983-11-07发布1985-10-01实施本标准是纺织品耐洗色牢度试验方法系列,其主要技术条件等效采用ISO 105/C01～C05--1982<<纺织品--色牢度试验--耐洗色牢度>>,在编排上将ISO 105/C01～C05--1982五个标准合并成为一个标准五个方法.增加了合成洗涤剂的五个方法.1.适用范围要标准适用于纺织材料和纺织品耐洗色牢度试验,包括从温和到剧烈的洗涤操作范围.不反映全面洗烫效果.2.原理将纺织品试样与规定的贴衬织物缝合在一起,放在试液中,在规定的时间与温度的条件下,经机械搅拌,清洗,干燥.用灰色样卡评定试样的变色和贴衬织物的沾色.3.引用标准GB 250-84=ISO 105/A02-1982<<评定变色用灰色样卡>>;GB 251-84=ISO 105/A03-1982<<评定沾色用灰色样卡>>.4.设备和材料4.1 试验设备是由装有一根旋转轴杆的水浴锅组成,旋转轴杆支撑着多只容量约为550±50ml的玻璃或不锈钢容器(直径75±5mm X 高125±10mm),从轴杆中心到容器的底部为45±10mm,整个轴杆/容器联合装置每分钟旋转40±2次,水浴锅温度是恒温控制的,使试液保持在规定温度±2度.4.2 耐腐蚀的不锈钢珠,直径约为0.6cm4.3 试剂4.3.1 试剂1--皂片,含水不超过5%,成分含量按干重计,应符合下列要求:游离碱,按碳酸钠计不大于3g/kg游离碱,按氢氧化钠计不大于1g/kg脂肪物质总含量不小于850g/kg从皂片制备的混合脂肪酸的冻点30度及以下碘值不大于50皂片不含荧光增白剂和着色物质4.3.2 试剂2--合成洗涤剂%(m/m) (±0.02%)直链烷基苯磺酸钠(链烷碳链的平均长度C11.5) 8脂肪醇羟乙基缩合物(环氧乙烷数14) 2.9钠皂(链长: C12-C16:13-26% C18-C22:74-87%) 3.5三聚磷酸钠43.7硅酸钠7.5羟甲基纤维素1.2乙二胺四乙酸二钠0.2硫酸钠21.2水9.94.3.3 无水碳酸钠,化学纯.4.4 贴衬织物:需二块,每块尺寸为10cm x 4cm ,第一块用试样的同类纤维制成,第二块则由表1所规定的纤维制成.如试样为统或混纺或交织品,第一块为主要含量的纤维制成,第二块为次要含量的纤维制成.表1第一块贴衬织物第二块贴衬织物方法1、2、3 方法4 方法5棉羊毛粘纤粘纤羊毛棉－－丝棉棉－亚麻棉棉或粘纤棉或粘纤粘纤羊毛棉棉醋纤粘纤粘纤－聚酰胺纤维羊毛或粘纤棉或粘纤棉或粘纤聚酯纤维羊毛或棉棉或粘纤棉或粘纤聚丙烯腈纤维羊毛或棉棉或粘纤棉或粘纤4.5 评定变色和沾色用灰色样卡.5.试样5.1 如试样是织物,取10cm x 4cm试样一块,放在两块贴衬织物(见4.4)之间,并沿四周缝合,形成一个组合试样.印花织物试验时,正面与二贴衬织物每块的一半相接触,并沿试样的四周和中间缝合,形成一个组合试样,如不能包括色泽,需要多个组合试样分别试验.5.2 如试样是纱线,将它编成织物,按5.1同样处理,或以平行长度组成一薄层,夹在两块贴衬织物(见4.4)之间,纱线的用量约为两块贴衬织物重量的一半,沿四周缝合,将纱线固定,形成一个组合试样.5.3 如试样是散纤维,取其量约为两块贴衬织物(见4.4)重量的一半,将它梳,压成10cm x 4cm的薄片,夹在两块贴衬织物之间,沿四周缝合,将纤维固定,形成一个组合试样.6. 操作程序6.1 将组合试样放在容器内,加入预热到所需温度的试液(见6.3),浴比为50:1.6.2 按选定的方法,配方,试验条件(见6.3.1或6.3.2)在4.1的设备中进行处理.6.3 方法分类,配方,试验条件的规定6.3.1 试液1配方与试验条件(见表2)表2配方与条件\---------方法试液1配方试验条件皂片g/l 无水碳酸钠g/l 温度度时间min 钢珠粒方法1 5 - 40 30 -方法2 5 - 50 45 -方法3 5 2 60 30 -方法4 5 2 95 30 10方法5 5 2 95 4h 106.3.2 试液2配方与试验条件(见表3)表3配方与条件\---------方法试液1配方试验条件合成洗涤剂g/l 无水碳酸钠g/l 温度度时间min 钢珠粒方法1 4 - 40 30 -方法2 4 - 50 45 -方法3 4 1 60 30 -方法4 4 1 95 30 10方法5 4 1 95 4h 10 6.3.3 试液用蒸馏水配制.6.4 取出组合试样,用蒸馏水清洗两次,然后在流动自来水中清洗10分钟,挤去水分,拆除组合试样三边缝线,展开组合试样,悬挂在温度不超过60度的空气中干燥.6.5 用灰色样卡评定试样的变色和贴衬织物与试样接触一面的沾色.7. 试验报告对试样的变色和每种贴衬织物的沾色级数作出报告,并说明选用的试剂和方法.附录A试验设备(参考件)A.1 适用的试验设备有:SW-12,SW-8,SW-4耐洗色牢度试验机,详见国家科委科学技术研究成果,登记号800740,分类号TS190-92;洗涤试验仪(Launderometer),详见美国纺织化学家和染色家协会(AATCC)的技术手册,试验方法61;利尼试验器(Linitest),详见梅利安德纺织学杂志(Melliands Textileberichte)49(1968),6,第709~711页;洗涤轮(Wash wheel) ,英国染色工作者学会(Society of Dyers and Colourists)监制.A.2 其它试验设备只要能达到4.1所述设备的同样效果也适用主题：染料分类染料分类染料是使纤维或其他基质染成鲜明而坚牢色泽的有机化和物作为染料除了具有鲜明的色泽外，还须能溶于水或借助于化学方法使之溶于水及制成分散液，在染色时舍染液而上染纤维，上染后具有一定的坚牢度，即在后加工或服用过程中保持不褪色。
织物结构学课件——3.2 变化组织
纬）纱的经纬组织点大部分相反。
４
织
３
物
结
构
学
3.2.11 飞断斜纹
织 织物组织的斜纹线朝一个方向跳跃式延伸,
物 在斜纹线的跳跃处存在明显的断界,断界处的相 结 邻纱线的组织点相反,而斜纹线的方向不变,这
种斜纹变化组织称为飞断斜纹组织
构 交界处：组织点尽可能相反
学 飞跳根数：组织循环纱线数的一半少一根
组织点相反，也就是在改变斜纹线方向时组织点
不连续。
分类：
织 经破斜纹组织——断界的方向与经纱方向平行；
物 纬破斜纹组织——断界的方向与纬纱方向平行。 结 作图：１）确定基础组织 和 Ｋｊ
构
３１２
３ ２ １ 为基础组织 Ｋｊ＝６
学
２）确定经纬纱循环根数
Ｒｊ＝２Ｋｊ＝１２ Ｒｗ＝Ｒ基＝１２
织 物 结 构 学
构
Ｋｊ
Ｋｊ
学 上机：经锯齿斜纹采用照图穿法；
纬锯齿斜纹采用顺穿法
使用范围：床单、服装、装饰用织物。
3.2.7 菱形斜纹组织
菱形斜纹：将经山形斜纹与纬山形斜纹联合起来构
织 成具有菱形图案外观的组织称为菱形斜纹。
物 作图：１）首先确定基础组织:Fra bibliotek结 构
２１
２ ２ 复合斜纹为基础组织
学
２）确定Ｋj与Ｋw Ｋj＝Ｋw＝７
物
５
纬面重经缎纹，如图：
２
结
构
学
3.3.4 阴影缎纹
织 是由纬面缎纹逐渐过渡到经面缎纹，或由经面缎 纹逐渐过渡到纬面缎纹的一种缎纹变化组织。
物
阴影缎纹的过渡段为N=（Ｒ基－１）
结
Ｒｊ＝Ｒ基（Ｒ基－１） Ｒｗ＝Ｒ基
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三原组织
（2）斜纹组织纱线捻向对织物外观的影响
反光带：浮在织物表面的纱段，在光 线照射下，各根纤维的反光部分排成 带状区域，该反光区称作反光带。
7
三原组织
反光带方向与纤维斜向相反：Z捻纱，反光带 S捻纱，反光带 反光带对斜纹外观的影响： 当反光带的方向与织物的斜纹线方向一致时，斜纹线就清晰 突出。
三原组织
第二节
斜纹组织及其织物 表示方法
一、组织参数及表示方法 （1）分式＋箭头（表示斜
同组织点连续构成斜向纹路。 向)。分子分母必有一个为1 （2）均为单面斜纹：经面斜 Rj=Rw≥3 纹或纬面斜纹。 Sj=Sw=±1： S j＝1，右斜纹；
S j＝1，左斜纹。（Sw＝1）
1
三原组织
经面斜纹模拟图
为得到清晰的斜纹线，应使支持面纱线的捻向与斜纹方向相 反。
如：经面斜纹，右斜纹经纱采用S捻，左斜纹经纱采用Z捻。
纬面斜纹，右斜纹纬纱采用Z捻，左斜纹经纱采用S捻。
8
三原组织
四、斜纹组织织物的特点
（1）R较大，表面有浮长线，相同条件下时，手感比平纹 软，坚牢度比平纹差；
（2）可密性较好，常采用较高的密度；
等价组织关系
4
三原组织
三、设计斜纹组织应注意的问题
（1）上机时的正织与反织（针对常用的经面斜纹） 正织：易发现布面疵点，有利于保证布面质量，但每次开口 提综多，动力消耗大，不易发现断经，拆坏布易损坏 经纱。
反织：情况相反。如： 3/1 右斜，应按1/3左斜上机反织。
5
三原组织
斜纹三原组织
二、绘图方法及上机
绘图（1）Rj＝Rw＝分子＋分母 （2）按分式填绘第一根经 纱上的组织点 （3）其余经纱组织点： 右斜纹，依次向上移一格； 左斜纹，依次向下移一格； 上机：顺穿或飞穿， 穿筘：3入、4入
3
作
1 ↖组织图
3
三原组织
等价组织：起始点不同的同一种组织，称为等价组织。
（3）表面有清晰纹路。
9
三原组织
五、斜纹组织的应用
（1）棉织物：
牛仔布 ：
斜纹布
2
2
1或
3 1
斜纹
3 1
1
，单面纱卡
3 1
↖，单面线卡
2 1
3 1
↗
（2）精纺毛织物： 单面华达呢 （3）丝织物： ↗， ↗
袖里绸
3 1
↗
10
