摘要: 扭剪型高强螺栓和大六角头高强螺栓均可运用于钢结构的连接。

通过抗滑移系数试验发现在同一试验条件下，扭剪型螺栓因为预拉力值大可以获得更大的抗滑移载荷，从而提高钢结构连接的可靠性和安全性。

此外，扭剪型高强螺栓在施工性能上也要优于大六角头高强螺栓。

Abstract: Torshear type high strength bolt and high strength bolt with large hexagon head can be used for the connection of steel structure. By anti-sliding coefficient test， it can be found that the slidingload of torshear type high strength bolt is higher as for higher pretension value base on the same experiment condition. Then the reliability and safety for the connections of steel structure can be improved by this way. Meanwhile the construction performance of torshear type high strength bolt is better than the construction performance of high strength bolt with large hexagon head.关键词: 扭剪型高强螺栓;大六角头高强螺栓;抗滑移系数;预拉力;紧固轴力Key words: torshear type high strength bolt;high strength bolt with large hexagon head;anti-sliding coefficient;ptetension;fastening axial forceTH131 A 1006-4311(2013)14-0152-030 引言在钢结构的连接形式中，高强度螺栓连接具有施工简单、受力性能好、可拆换、耐疲劳、以及在动力荷载作用下不致松动等优点，已普遍应用于航空航天、道路桥梁、高层房屋和钢网架结构等工程领域，成为钢结构连接的重要手段之一。

高强度螺栓基本知识

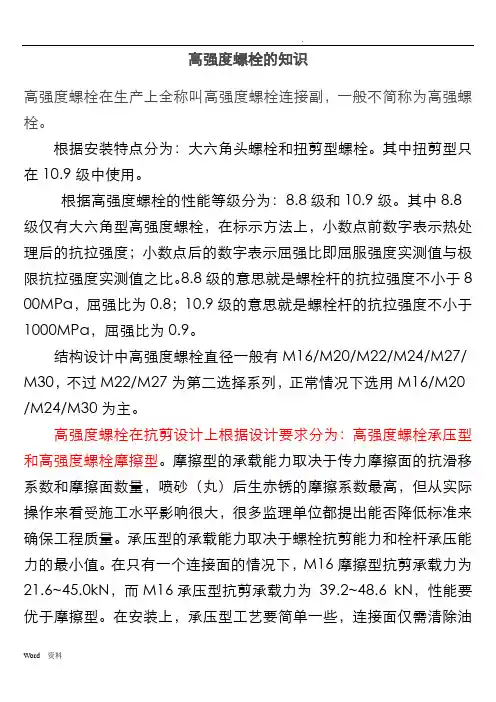

高强度螺栓的知识高强度螺栓在生产上全称叫高强度螺栓连接副，一般不简称为高强螺栓。

根据安装特点分为：大六角头螺栓和扭剪型螺栓。

其中扭剪型只在10.9级中使用。

根据高强度螺栓的性能等级分为：8.8级和10.9级。

其中8.8级仅有大六角型高强度螺栓，在标示方法上，小数点前数字表示热处理后的抗拉强度；小数点后的数字表示屈强比即屈服强度实测值与极限抗拉强度实测值之比。

8.8级的意思就是螺栓杆的抗拉强度不小于8 00MPa，屈强比为0.8；10.9级的意思就是螺栓杆的抗拉强度不小于1000MPa，屈强比为0.9。

结构设计中高强度螺栓直径一般有M16/M20/M22/M24/M27/ M30，不过M22/M27为第二选择系列，正常情况下选用M16/M20 /M24/M30为主。

高强度螺栓在抗剪设计上根据设计要求分为：高强度螺栓承压型和高强度螺栓摩擦型。

摩擦型的承载能力取决于传力摩擦面的抗滑移系数和摩擦面数量，喷砂（丸）后生赤锈的摩擦系数最高，但从实际操作来看受施工水平影响很大，很多监理单位都提出能否降低标准来确保工程质量。

承压型的承载能力取决于螺栓抗剪能力和栓杆承压能力的最小值。

在只有一个连接面的情况下，M16摩擦型抗剪承载力为21.6~45.0kN，而M16承压型抗剪承载力为39.2~48.6 kN，性能要优于摩擦型。

在安装上，承压型工艺要简单一些，连接面仅需清除油污及浮锈。

沿轴杆方向抗拉承载力，在钢结构规中写的很有意思，摩擦型设计值等于0.8倍预拉力，承压型设计值等于螺杆有效面积乘以材料抗拉强度设计值，看起来似乎有很大区别，实际上两个值基本一致，我一直不太明白规为什么要这么写，采用的都是同一种材料为何要用两种表达方式计算同一个数值？在同时承受剪力和杆轴方向拉力时，摩擦型要螺栓承受的剪力与受剪承载力之比加上螺杆承受轴力与受拉承载力应力比之和小于1. 0，承压型要螺栓承受的剪力与受剪承载力之比的平方加上螺杆承受轴力与受拉承载力比的平方之和小于1.0，也就是说在同种荷载组合情况下，相同直径的承压型高强度螺栓在设计上的安全储备要高于摩擦型高强度螺栓的。

高强度螺栓基本知识

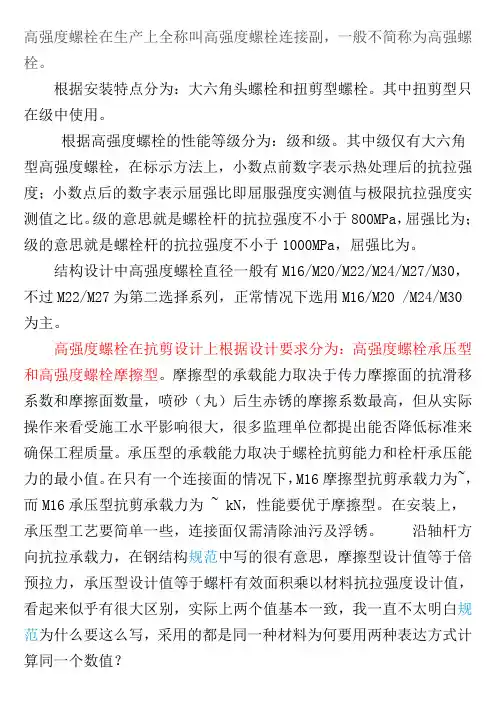

高强度螺栓在生产上全称叫高强度螺栓连接副，一般不简称为高强螺栓。

根据安装特点分为：大六角头螺栓和扭剪型螺栓。

其中扭剪型只在级中使用。

根据高强度螺栓的性能等级分为：级和级。

其中级仅有大六角型高强度螺栓，在标示方法上，小数点前数字表示热处理后的抗拉强度；小数点后的数字表示屈强比即屈服强度实测值与极限抗拉强度实测值之比。

级的意思就是螺栓杆的抗拉强度不小于800MPa，屈强比为；级的意思就是螺栓杆的抗拉强度不小于1000MPa，屈强比为。

结构设计中高强度螺栓直径一般有M16/M20/M22/M24/M27/M30，不过M22/M27为第二选择系列，正常情况下选用M16/M20 /M24/M30为主。

高强度螺栓在抗剪设计上根据设计要求分为：高强度螺栓承压型和高强度螺栓摩擦型。

摩擦型的承载能力取决于传力摩擦面的抗滑移系数和摩擦面数量，喷砂（丸）后生赤锈的摩擦系数最高，但从实际操作来看受施工水平影响很大，很多监理单位都提出能否降低标准来确保工程质量。

承压型的承载能力取决于螺栓抗剪能力和栓杆承压能力的最小值。

在只有一个连接面的情况下，M16摩擦型抗剪承载力为~，而M16承压型抗剪承载力为 ~ kN，性能要优于摩擦型。

在安装上，承压型工艺要简单一些，连接面仅需清除油污及浮锈。

沿轴杆方向抗拉承载力，在钢结构规范中写的很有意思，摩擦型设计值等于倍预拉力，承压型设计值等于螺杆有效面积乘以材料抗拉强度设计值，看起来似乎有很大区别，实际上两个值基本一致，我一直不太明白规范为什么要这么写，采用的都是同一种材料为何要用两种表达方式计算同一个数值？在同时承受剪力和杆轴方向拉力时，摩擦型要求是螺栓承受的剪力与受剪承载力之比加上螺杆承受轴力与受拉承载力应力比之和小于，承压型要求是螺栓承受的剪力与受剪承载力之比的平方加上螺杆承受轴力与受拉承载力比的平方之和小于，也就是说在同种荷载组合情况下，相同直径的承压型高强度螺栓在设计上的安全储备要高于摩擦型高强度螺栓的。

扭剪型高强度螺栓与大六角高强度螺栓的区别

扭剪型高强度螺栓与大六角高强度螺栓的区
别
扭剪型高强度螺栓和大六角高强度螺栓都是一种金属螺栓，主要用于螺栓连接，但是它们之间有一些明显的差异：
1. 外形特征不同：扭剪型高强度螺栓具有独特的扭曲头，是钢制或镀锌钢，外形一般是无法拧紧的圆形或椭圆形；而大六角高强度螺栓是带有六角螺母形状的，具有较高的拧紧力和抗紧度。

2. 抗拉强度不同：扭剪型高强度螺栓的抗拉强度高于大六角高强度螺栓，能够获得更高的连接效果；而大六角高强度螺栓的抗拉强度较低，能够保证贯穿钢板的安全性。

3. 防腐性能不同：扭剪型高强度螺栓具有较差的耐腐蚀性，不能耐受一定长时间的潮湿环境;相比而言，大六角高强度螺栓具有良好的耐腐蚀性，可以适用于潮湿环境。

高强度螺栓大六角头和扭剪型的区别

高强度螺栓分大六角头高强度螺栓和扭剪型高强度螺栓两种，其连接性能和本身的力学性能都是相同的，仅外形不同，都是以扭矩大小确定螺栓轴向力的大小，不同的是大六角高强度螺栓的扭矩是由施工工具来控制.而扭剪型高强度螺栓属于自标量型螺栓，其施工紧固扭矩是由螺杆与螺栓尾部梅花头之间的切口直径决定，即靠其扭断力矩来控制，施工时要采用专用电动扳手，该电动扳手配有内外两个套管，外套筒扭螺母，对螺栓施加扭矩，内套筒反向扭梅花头，两个扭矩大小相等，方向相反，至尾部梅花头拧掉，读出预拉力值。

浙江华锐设计时要充分考虑高强螺栓连接部位节点的最小作业空间，两者相比，扭剪型高强度螺栓更具有施工方便，检查直观，受力良好，保证质量等优点，在高层钢结构工程上绝大部分都采用这种形式。

GB/T1228大六角头高强度螺栓 GB3632扭剪型高强度螺栓。

高强度螺栓基本知识

高强度螺栓的知识高强度螺栓在生产上全称叫高强度螺栓连接副，一般不简称为高强螺栓。

根据安装特点分为：大六角头螺栓和扭剪型螺栓。

其中扭剪型只在10.9级中使用。

根据高强度螺栓的性能等级分为：8.8级和10.9级。

其中8.8 级仅有大六角型高强度螺栓，在标示方法上，小数点前数字表示热处理后的抗拉强度；小数点后的数字表示屈强比即屈服强度实测值与极限抗拉强度实测值之比。

8.8级的意思就是螺栓杆的抗拉强度不小于8 OOMPa，屈强比为0.8 ；10.9级的意思就是螺栓杆的抗拉强度不小于lOOOMPa，屈强比为0.9。

结构设计中高强度螺栓直径一般有M16/M20/M22/M24/M27/M30，不过M22/M27为第二选择系列，正常情况下选用M16/M20 /M24/M30 为主。

高强度螺栓在抗剪设计上根据设计要求分为：高强度螺栓承压型和高强度螺栓摩擦型。

摩擦型的承载能力取决于传力摩擦面的抗滑移系数和摩擦面数量，喷砂（丸）后生赤锈的摩擦系数最高，但从实际操作来看受施工水平影响很大，很多监理单位都提出能否降低标准来确保工程质量。

承压型的承载能力取决于螺栓抗剪能力和栓杆承压能力的最小值。

在只有一个连接面的情况下，M16摩擦型抗剪承载力为21.6〜45.0kN，而M16承压型抗剪承载力为39.2〜48.6 kN，性能要优于摩擦型。

在安装上，承压型工艺要简单一些，连接面仅需清除油污及浮锈。

沿轴杆方向抗拉承载力，在钢结构规范中写的很有意思，摩擦型设计值等于0.8倍预拉力，承压型设计值等于螺杆有效面积乘以材料抗拉强度设计值，看起来似乎有很大区别，实际上两个值基本一致，我一直不太明白规范为什么要这么写，采用的都是同一种材料为何要用两种表达方式计算同一个数值？在同时承受剪力和杆轴方向拉力时，摩擦型要求是螺栓承受的剪力与受剪承载力之比加上螺杆承受轴力与受拉承载力应力比之和小于1.0，承压型要求是螺栓承受的剪力与受剪承载力之比的平方加上螺杆承受轴力与受拉承载力比的平方之和小于1.0，也就是说在同种荷载组合情况下，相同直径的承压型高强度螺栓在设计上的安全储备要高于摩擦型高强度螺栓的。

钢结构用高强度大六角螺栓

钢结构用高强度大六角螺栓
“钢结构用高强度大六角头螺栓连接副”属于“钢结构摩擦型高强度螺栓连接”使用的连接件。

一：连接副材料
1：高强度螺栓性能等级：10.9S
≤M24 材料20MnTiB 材料标准GB/T 3077 ML20MnTiB 材料标准GB/T 6478 ≤M30 材料35VB
2：螺母性能等级10H
材料45# 材料标准GB/T 699
3：垫圈HRC 35-45
材料45# 材料标准GB/T 699
二：连接副的扭矩系数
高强度大六角螺栓连接副应按保证扭矩系数供货，同批连接副的扭矩系数平均值0.110-0.150 扭矩系数标准偏差应小于0.01%，同一连接副包括1个螺栓2个垫圈，1个螺母，并应分属同批制造。

扭矩系数保证期为自出厂之日起6个月。

三：螺栓、螺母的螺纹，其基本尺寸按GB/T 169粗牙普通螺纹的规定，螺栓螺纹公差带按GB/T 197的6g。

螺母公差带按GB/T 197的6H.
钢结构用扭剪型高强度螺栓
一：扭剪型螺栓对材料的要求与大六角螺栓一样，为20MnTiB和35VB
二：扭剪型螺栓是按紧固轴力供货的，其具体要求为
三：扭剪型螺栓、螺母其螺纹尺寸公差等要求与大六角螺栓、螺母一样。

每一套连接副为１个螺栓，１个螺母，一个垫圈。

电弧螺椎焊用圆柱头螺钉
焊钉材料及其机械性能要求
焊钉不进行表面处理。

正确认识高强螺栓——大六角型与扭剪型

正确认识高强螺栓——大六角型与扭剪型中建钢构有限公司 MTB项目质量管理团队我们前面介绍了高强螺栓的定义和普通螺栓的差别。

这里对高强螺栓的两种类型进行简单的对比，帮助大家理解其差别。

其核心要义是要理解：“扭矩系数”和“紧固轴力”两个概念。

01.高强螺栓大六角型和扭剪型★高强螺栓从外形上就容易被区分为大六角（Hex head ），英文简称为HSFG（High strength friction grid bolts）。

顾名思义，大六角头螺栓的螺帽是正六角形的，可以推断出这是便于使用扳手固定的需要（后面我们详细介绍），这是最初使用的高强螺栓的类型。

扭剪型（troque shear style /Twist off bolts/），英文一般简称TCB（Tension control bolts）以示区别。

其端部端部有梅花卡头（spline-end），并且螺栓的螺帽一般是圆形（不需要使用扳手固定）；是日本人在HSFG的基础上开发研制的改进型产品。

1外观对比分析大六角型：六角头螺栓使用定扭矩扳手施工，由于其施拧时并不握裹螺杆，在旋转螺母的同时可能会带动螺杆进行“同转”，无谓消耗扭矩值，造成无法拧紧。

故将螺杆头设计成大六角，在发生同转的情况时，可以用普通扳手予以临时固定，避免同转现象。

定扭矩扳手伸出来的支撑杆主要是为了提供支点以确定其施加的扭矩，故如无可靠支点，扳手无法施工。

扭剪型（1）*：（梅花头）扭剪型螺栓使用扭剪型扳手施工，其根部使用正反向扭杆直接通过“梅花头”夹紧螺杆本身，故施拧时不会发生同转现象。

其产品设计的思路是：利用螺杆达到预拉力值时，材料所能承受对应的剪力，来设计削弱梅花头的根部截面，达到剪断的目的。

2原理对比分析首先必须理解：同一型号的大六角和扭剪型螺栓在正确的施工方法下可以达到的预拉力设计值是同样的。

大六角头高强螺栓（HSFG）施拧过程：(理解“扭矩系数”）“541” 原则“541”原则，是日本人在工程实践的基础上反复实验总结出的关于扭矩值和预紧力之间的对应关系。
