培养适合衍射单晶的原理
培养适合衍射的单晶原理大多数的合成化学家认为培养出满足质量的单晶更是一门艺术而非科学。
为支持这个说法，他们会提出很多事情，要得到这样的晶体似乎是机遇而且事实上有些人有很好的养单晶的能力。
这个论点有一定道理但是实验已经表明完整的理解晶体生长和溶剂的性质、认真分析过去的成败可以得到一致的积极结果。
事实上，蛋白质晶体化学家已经在这个领域取得了非常大的的成功，我们合成化学家应从中学到很多有用的东西。
1.晶体生长的速率热力学的定律告诉我们，较慢的晶体生长速率及小的熵易引起完美晶体得晶体缺陷，这个证据可以在接近完善的晶体表面经常可以被观察到如经过了数个周期几年到一千年的结晶时间的矿物。
在实验室条件下，实验已经表明生长单晶的最佳时间是数个若干天的周期（over periods of days）偶尔当溶液快速干燥时，所需的单晶会被发现，这种事实非常幸福的但很少见。
典型地当一个人完成一个结晶过程，最好的结晶将在一天或一周后形成。
从我的经验来看，结晶成功的可能性最初的几周之后开始急剧下降，尽管幸运的话也有例外。
2.晶体生长的一般条件在实验室进行的结晶过程大多数温度保持相对恒定，震动级别最小，样品保存在黑暗处。
这常常放在一个小碗橱，密闭、背阴的房间。
记住对流一般来说是你的敌人应试图保持温度相对恒定。
另外对于在狭窄的容器中高粘度溶剂其与温度梯度无关对流相对的低。
.因为结晶总是需要时间，化学家常常不耐烦以至于经常去检查样品。
应避免剧烈的动作，因为这种操作会对优化晶体生长有害。
因此，我推荐不要还没超过一天就去检查他们的样品。
3.溶剂性质和饱和溶液晶体生长必须在饱和溶液中。
为优化结晶生长，化合物在结晶条件下应当适当溶解。
假如饱和时溶解度太大，倾向于得到在一起的丛生晶体。
假如溶解的太少，没有足够的溶质供应晶体表面的生长，会倾向于得到小晶体。
为得到正确的溶解性，应正确的匹配溶质和溶剂。
人们在开始的时候应从文献上查询溶剂的参数如溶剂的极性和介电常数或凭个人的经验。
无论如何最好的程序是通过系统的试验不同的溶剂或溶剂组合直到找到6种左右的能适当溶解样品的溶剂。
从我的经历来看，中心或离子的金属有机、无机、有机化合物随着化合物的种类不同，溶剂非常不一样。
有时，典型的培养单晶最成功的例子是使用了三种的混合溶剂，分别是二氯甲烷、甲苯、正己烷。
其他的一些不常用如三氯甲烷、乙腈、丙酮、乙醇、甲醇、四氢呋喃、和乙醚。
通过经验和认真实验，你会找到适合你的体系的溶剂组合。
4.掌握几种通用方法为了真正精通培养单晶必须有对掌握方法足够的实践。
当这一切完成后，人们可以非常协调的找到线索极大的增加成功的几率。
因为这些现象，熟练的晶体花园的园丁将倾向于掌握两到三种可以取得几乎所有成功的技术。
B. 已被证实的培养单晶的方法在下面的部分我将列出一些最通用或最有前途的培养单晶的方法，这些是我用过或在未来的研究中要用的办法。
安全提示：大多数结晶过程包含一种或多个组分是适度或非常易燃的，尽管结晶过程往往是非常少的溶剂量，结晶过程必须采用安全的溶剂和设备，尤其是，易燃的组分必须小心处理。
1.缓慢蒸发溶剂长单晶这是一个广泛使用生长单晶的办法,就是将目标分子的不完全饱和溶液慢慢地蒸发除去其中的溶剂。
一旦达到饱和,晶体开始形成不断的蒸发使溶质分子不断在晶体的生长面上添加。
典型的实验方法如下:·在一个地方溶液放在一个小瓶或管里,塞子上留有一个小的针孔以便让溶剂分子慢慢的扩散出去。
·在一个地方溶液放在一个小瓶或管里,塞子由可以透过溶剂蒸气的材料制成·对空气敏感的化合物，人们可以把这些程序应用在惰气条件下（例如，手套箱，手套袋或大的容器像广口瓶及干燥器。
2.冷却结晶几乎所有的情况溶解度随温度而减少,利用这个特点可以使溶质在一定温度下溶解在溶剂中接近饱和，然后让系统降温。
理想的是让水浴或晶体生长的柜子的温度梯度下降,冷却时间典型的可以选择从一天到一周或更多。
令人惊奇的是,冷却时间几个小时或超过一夜常常可以得到所需要的热力学梯度因而经常取得成功。
典型的实验方法如下:·把样品在较高的温度下溶解放入一个隔热的容器中(例如用棉毛金属箔,一个大的热缓冲器)让样品的温度缓缓降至常温。
·把样品在室温溶解置于一个隔热容器中再放入冰箱或冰柜中。
3.用混合溶剂或气相溶剂培养单晶用这种方法,有两种溶剂人们应该逐渐调整混合溶剂的比例.溶质在一种溶剂应能适当溶解,大部分不溶于难溶溶剂。
典型实验方法包括:·一种情况,你首先溶解溶质在溶解性较好的溶剂中,然后添加难溶的溶剂。
·有时可以滴加难溶的溶剂·有时你可以用注射泵以非常低的流速的流速添加难溶溶剂·另一种情形,你除去易溶的溶剂·可以这样做使易溶的溶剂从体系中挥发出来因其蒸汽压较大·容器与样品瓶相连,添加选择性的吸附剂到容器这个做将有帮助·第三种情形,易溶的溶剂除去同时添加难溶的溶剂。
人们完成了一种设备以便让难溶溶剂转移到混合溶剂系统(易溶溶剂同时扩散出来)通过气相扩散.·在第一种该设备中人们把一些含有溶质和良溶剂的小瓶放入一个稍大点的容器,在该容器底部或第二个样品瓶中有难溶溶剂。
·第二种设备两个管桥联在一起,溶剂可以扩散(这种设备的形状有点像H管) 4溶剂分层培养单晶与前边所用技术的一个重要差别该技术依据的的是在不搅拌的情况下密度差比较大的溶剂其混合相当慢。
人们可以利用这个优势溶解溶质在易溶溶剂中然后添加一层难溶溶剂(底层宁愿是上层)。
假如这个体系不搅拌、摇动、振动太多两层需要数天才能混合。
结果溶剂缓慢的通过分界层进行扩散,经常在那里可以长出非常好的单晶。
典型试验方法:·我一般的是溶解化合物在密度大的氯化的溶剂如二氯甲烷对应的上层添加极性小的、密度小的溶剂(如正己烷、乙醚、甲苯)·如果你的化合物是水溶的,你可以改变两个水层的密度和溶剂性质通过使用两种非常不同的浓度盐。
蛋白质晶体化学家经常使用此技术。
5 通过毛细管和凝胶扩散培养单晶因为他们内在的粘度和缺乏对流，溶剂一般的通过狭窄毛细管扩散非常慢。
典型试验方法:·一般的程序可以用H管来完成，毛细管垂直或横着将两个管自从中间连接起来。
第二种仪器比较容易制造和填充。
·我一般溶解溶质在良溶剂中添加至管子底部的一半，这样溶液就可以到达收敛管道中间。
然后，在上面添加难溶溶剂。
·这项技术主要的不同就是桥联两种溶液用的小管充满了凝胶。
这样扩散非常慢，可以长出大单晶，但是长得特别慢。
6 熔化培养单晶假如化合物足够对热稳定,你可以从均相甚至非均相的熔化来培养单晶,小心控制冷却速率是非常必要的。
该方法广泛用于高温固体的单晶例如金属和金属氧化物最近通过低温熔盐培养一般离子化合物已变成一个很流行的方法。
7 升华培养单晶足够挥发的化合物在接近真空时可以结晶,经常从粗混合产物通过升华给出单晶。
从我的经验,我仅仅看到此工作在相对易挥发的固体如萘、二茂铁(M(CO)6, and (n5-C5H5)M(CO)2(NO) (where M = Cr, Mo, and W),当然我明白这对一些非极性化合物也非常实用。
8综合法培养单晶当这些单独的办法无效,试着组合他们。
我尤其喜欢使用混合溶剂的方法和冷却合用,多种方法合用一般能取得比较好的效果。
9.原位合成在两个溶液的界面的反应(例如不同层或毛细管的连接处)可被用来产生新的产物,该产物不溶于任何一种开始原料因此沉淀出来成为单晶。
假如反应足够慢,这有时甚至发生在单相系统。
我已经知道该方法成功的用于成键反应和还原反应。
人们经常用该法的还原反应制备在室温下的溶液中几乎立刻分解的化合物的单晶。
10.有魔力的核磁管假如你有时搜索晶体结构数据库，你会惊奇的发现有大量的晶体结构用氘代试剂报导，这并不是人们有意让他们在里面结晶而是晶体易在核磁管里出现。
[注意：很多人一直到没有干净的核磁管才去清洗之，他们大量的放在实验室，这个锥形的小或非废弃管，如果老板看不到，没人感到内疚。
这给了溶液大量时间去长晶体而不受外界干扰]大多数情况下，这个发生因为溶剂缓慢从塑料帽里蒸发出来。
（如氘代氯仿）11. 其他方法假如所有的都失败，不要气馁。
因为单晶有时经常被发现在晶体纯化，要洗的杯子还有其他想不到的地方。
C 假如以上方法都失败，你应该考虑如下问题!1.提纯你的原料很多次原料是分析纯的，但对于成功长出单晶来说仍然纯度不够，试着再次纯化可能会提高成功的几率。
2.晶种因为长单晶的模式是从基础层开始的，同样或相似材料的晶种经常可以诱导长出希望尺寸的单晶。
这晶种常常有洒在器壁上的要结晶溶液形成。
然而，他们可以有目的的被添加。
人们经常用的是用前述方法培养出来很好的的但本身长得太小晶体。
有时候，也可以用异构体的晶种。
3.不太重要的材料晶体生长需要成核剂。
有时是晶种，经常是无关的材料，如灰尘、器壁等。
要得到好的单晶必须有合适数量的成核剂。
a)除非按清洁房间程序，每一个结晶过程都受灰尘、头皮屑、油脂等其他自由粒子的影响。
一个小的正常的尘埃有时可能是晶种。
我曾经看到在长颈瓶的璧上的晶体其晶种显然是痕量的油脂。
b)器壁的刮痕和缺陷器壁的少许刮痕和缺陷往往是晶体生长的成核位置。
有时，你在一个新容器无法得到单晶，可以交替地在上面刮几下；假如有很多的小单晶长成，你应当用一个刮痕少的容器。
c)器壁的表面处理我看到报道的一个改进晶体生长的窍门就是处理容器表面改变它的化学本性。
这经常用的是试剂与表面发生作用（如Me3SiC）4.试，试，再试培养满足质量要求的单晶，最重要的因素是坚定不移和耐心。
经常经过几十次或几百次失败花费几个月甚至几年培养出一个重要的单晶。
a)大多数的化学家使用在某一时间进行一个或一系列实验的所谓连续的策略，然后用这个结果去修正下一次的工作程序。
最典型的是每周仅仅付出一部分努力去做，这样做的结果是进展非常慢，当一个单晶培养成功时数月已经过去。
b)系统靠近培养单晶和结晶过程的考察：多个优势蛋白质晶体学家已经发展了系统的方法来使晶体生长获得成功，一般的包括小心的考察化合物的结晶空间。
这里我指得是温度、时间、溶剂等，为保证晶体生长成功，一个关键是使用平行靠近来生长单晶。
对于小分子化学家，这意味着需要鉴别5种有希望的候选溶剂，需要125次结晶（5×5排列试五种不同的混合溶剂及其五种不同的瓶盖上的小洞）这比顺序法需要更多的样品，但是它可以非常小规模的做。
假如你仅需要一个好的晶体，这可以从不到1毫升的溶液中生长出来，在数月之内给你满意的结果。
5.制备衍生物假如你选择的化合物刚好不结晶，你可以制备期衍生物，例如我制备乙基而非甲基，苯甲醚而非苯的衍生物，六氟化磷盐而非四氟化硼盐。
单晶多晶非晶衍射花样特征及形成原理
单晶多晶非晶衍射花样特征及形成原理单晶、多晶和非晶是材料的晶体结构状态，它们的衍射花样特征和形成原理各不相同。
本文将分别介绍这三种晶体结构的特征和形成原理。
一、单晶的衍射花样特征及形成原理单晶是指材料中晶粒的结构呈现出完全一致的现象。
在衍射实验中，单晶的特征是产生清晰而有序的衍射花样。
这是因为单晶的晶格结构完全一致，光线在晶格中的传播路径也是一致的，所以在经过衍射现象后，可以得到清晰的衍射花样。
单晶的形成原理与晶体的生长过程有关。
在固态材料中，单晶的形成需要满足两个条件：一是原料中晶粒的尺寸足够大，使得晶粒可以长成完整的晶体；二是晶体的生长过程中需要保持稳定的温度和压力条件，以便晶体按照其晶格结构有序生长。
二、多晶的衍射花样特征及形成原理多晶是指材料中存在多个晶粒，并且这些晶粒的晶格结构不完全一致的现象。
在衍射实验中，多晶的特征是产生多个衍射斑点，这些斑点分布在不同的方向上，且强度不一致。
这是因为多晶的晶格结构存在着不同的取向，光线在不同晶粒中的传播路径不同，所以在经过衍射现象后，会产生多个衍射斑点。
多晶的形成原理与晶体生长过程中的晶粒取向有关。
在晶体生长过程中，如果晶粒的取向不一致，那么在晶体形成后就会形成多晶结构。
多晶的形成也可能是由于晶体生长过程中的外界因素（如温度、压力等）的变化导致晶体的取向发生变化。
三、非晶的衍射花样特征及形成原理非晶是指材料中晶粒的结构呈现出无序状态的现象。
在衍射实验中，非晶的特征是没有明显的衍射花样，而是产生了连续的散射，形成弥散环状的衍射图样。
这是因为非晶的晶格结构是无序的，光线在晶格中的传播路径也是无序的，所以在经过衍射现象后，得到的是连续的散射。
非晶的形成原理与材料的结构特点有关。
非晶材料的晶格结构是无序的，其中的原子或分子排列没有规律性。
这可能是由于材料的制备过程中，原料中的晶粒没有完全长成完整的晶体，或者是由于晶体生长过程中的外界因素干扰导致晶格结构无序。
单晶x射线衍射的原理
单晶x射线衍射的原理
X射线衍射是一种用于测定晶体结构的重要方法。
其基本原理是利用X射线的波动性质和晶体对X射线的衍射效应。
首先，我们需要了解X射线是一种电磁波，具有波长范围在0.01-10纳米之间。
当X射线遇到晶体时，由于晶体具有周期性排列的原子或分子，X射线会被这些有序排列的原子或分子散射。
由于散射的X射线之间存在一定的相位差，它们会在某些特定的方向上相互加强，形成衍射现象。
在单晶X射线衍射中，我们通常将单晶放置在X射线源和探测器之间。
当X 射线照射到单晶上时，它们会被晶体中的原子或分子散射。
由于晶体中的原子或分子的周期性排列，散射的X射线会在某些特定的方向上相互加强，形成衍射现象。
探测器会记录这些衍射的X射线，并测量它们的强度和角度。
通过测量不同角度下的衍射强度，我们可以计算出晶体中原子或分子的排列方式和相互之间的距离。
这些信息对于理解晶体的结构和性质至关重要。
为了准确地测定晶体结构，我们需要使用数学方法对衍射数据进行处理和分析。
这包括对衍射数据的拟合、反演和归一化等步骤。
通过这些步骤，我们可以得到晶体中原子或分子的位置、化学键的长度和角度等详细信息。
单晶X射线衍射的原理可以总结为：利用X射线与晶体的相互作用产生衍射现象，通过测量衍射线的方向和强度，确定晶体中原子的位置和化学键的几何关系，从而揭示晶体的结构和性质。
单晶X射线衍射在材料科学、化学、生物学和医学等领域具有广泛的应用价值。
它可以帮助我们了解物质的微观结构和性质，对于开发新材料、药物和推进科学技术的发展具有重要意义。
单晶衍射仪工作原理

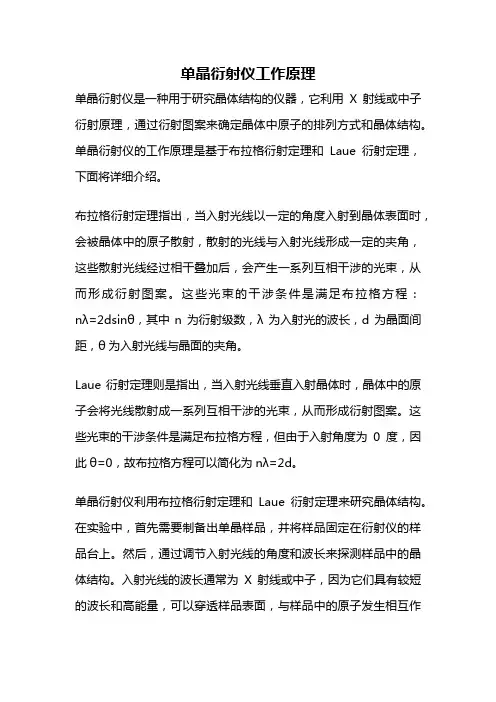

单晶衍射仪工作原理单晶衍射仪是一种用于研究晶体结构的仪器，它利用X射线或中子衍射原理，通过衍射图案来确定晶体中原子的排列方式和晶体结构。
单晶衍射仪的工作原理是基于布拉格衍射定理和Laue衍射定理，下面将详细介绍。
布拉格衍射定理指出，当入射光线以一定的角度入射到晶体表面时，会被晶体中的原子散射，散射的光线与入射光线形成一定的夹角，这些散射光线经过相干叠加后，会产生一系列互相干涉的光束，从而形成衍射图案。
这些光束的干涉条件是满足布拉格方程：nλ=2dsinθ，其中n为衍射级数，λ为入射光的波长，d为晶面间距，θ为入射光线与晶面的夹角。
Laue衍射定理则是指出，当入射光线垂直入射晶体时，晶体中的原子会将光线散射成一系列互相干涉的光束，从而形成衍射图案。
这些光束的干涉条件是满足布拉格方程，但由于入射角度为0度，因此θ=0，故布拉格方程可以简化为nλ=2d。
单晶衍射仪利用布拉格衍射定理和Laue衍射定理来研究晶体结构。
在实验中，首先需要制备出单晶样品，并将样品固定在衍射仪的样品台上。
然后，通过调节入射光线的角度和波长来探测样品中的晶体结构。
入射光线的波长通常为X射线或中子，因为它们具有较短的波长和高能量，可以穿透样品表面，与样品中的原子发生相互作用，从而产生衍射图案。
单晶衍射仪的衍射图案可以通过X射线衍射仪或中子衍射仪来观察。
在X射线衍射仪中，衍射图案被记录在X射线胶片上，然后通过测量胶片上的点阵来确定晶体结构。
而在中子衍射仪中，衍射图案被记录在探测器上，然后通过计算机处理来确定晶体结构。
单晶衍射仪利用布拉格衍射定理和Laue衍射定理来研究晶体结构。
它可以通过调节入射光线的角度和波长来探测样品中的晶体结构，从而为物理、化学、材料科学等领域的研究提供了重要手段。
(完整版)X射线单晶体衍射仪原理简介
X射线单晶体衍射仪原理简介X射线单晶体衍射仪一．引言X射线单晶体衍射仪的英文名称是X—ray single crystal diffractometer,简写为XRD。
本仪器分析的对象是一粒单晶体，如一粒砂糖或一粒盐。
在一粒单晶体中原子或原子团均是周期排列的。
将X射线（如Cu的Kα辐射）射到一粒单晶体上会发生衍射，由对衍射线的分析可以解析出原子在晶体中的排列规律，也即解出晶体的结构［1］。
物质或由其构成的材料的性能是与晶体的结构密切相关的，如金刚石和石墨都是由纯的碳构成的，由于它们的晶体结构不同就有着截然不同的性质。
二．X射线单晶体衍射仪测定晶体结构的原理和仪器构造［2,3］。
（一）晶体衍射的基本公式由于晶体中原子是周期排列的，其周期性可用点阵表示。
而一个三维点阵可简单地用一个由八个相邻点构成的平行六面体（称晶胞）在三维方向重复得到。
一个晶胞形状由它的三个边(a，b,c）及它们间的夹角(γ，α，β)所规定，这六个参数称点阵参数或晶胞参数，见图1。
这样一个三维点阵也可以看成是许多相同的平面点阵平行等距排列而成的,这样一族平面点阵称为一个平面点阵族，常用符号HKL(HKL为整数）来表示。
一个三维空间点阵划分为平面点阵族的方式是很多的，其平面点阵的构造和面间距d可以是不同的，见图1。
晶体结构的周期性就可以由这一组dHKL来表示。
图1 代表结晶体周期性的点阵一个小晶体衍射X射线，其衍射方向是与晶体的周期性(d）有关的.一个衍射总可找到一个晶面族HKL，使它与入射线在此面族上符合反射关系，就以此面族的符号HKL作为此衍射之指数。
其间关系用布拉格方程(式1）来表示.2dHKLsinθHKL=nλ（1）式中,θHKL为入射线或反射线与晶面族之间的夹角（见图2）,λ为入射X射线波长，n为反射级数。
图2 布拉格反射示意图衍射线的强度是与被重复排列的原子团的结构,也即和原子在晶胞中的分布装况(坐标）有关,其间的关系由方程式（2)表示（2）式中， E称为累积能量，I0为入射线强度，e, m为电子的电荷与质量，c为光速，λ为X射线波长，Vu为晶胞体积，称洛仑兹偏振（LP）因子，｜F｜为结构振幅，e—2MT为温度因子,A为吸收因子,V为小单晶体的体积，ω为样品的转速，其中结构因子=｜FHKL｜eiαHKL(3)式中, fj, xj,yj,zj 分别为第j个原子的原子散射因子及它在晶胞中的分数坐标（以晶胞边长为1)。
单晶X衍射技术的原理与应用
单晶X衍射技术的原理与应用1. 引言单晶X衍射技术是一种重要的材料分析技术，广泛应用于材料科学、化学、生物学等领域。
本文将介绍单晶X衍射技术的原理和应用，并探讨其在科研和工业中的重要性和潜力。
2. 单晶X衍射技术的原理单晶X衍射技术基于X射线衍射现象，通过照射单晶样品获得高质量的衍射图样，从而得到样品的结晶结构信息。
其原理如下：•X射线的衍射现象：当X射线照射到晶体上时，X射线会与晶体的原子发生相互作用，并经过散射形成衍射图样。
•布拉格法则：布拉格法则是X射线衍射技术的基础。
根据布拉格法则，当入射X射线和散射X射线在晶体中的相对角度满足一定条件时，它们将相互干涉叠加，形成明暗相间的衍射图样。
•结晶结构：根据衍射图样的特点和布拉格法则，可以反推出样品的结晶结构，包括晶胞参数、原子坐标等。
3. 单晶X衍射技术的应用单晶X衍射技术在科学研究和工业应用中具有广泛的应用价值。
以下是该技术的几个主要应用领域：3.1 材料研究单晶X衍射技术对于研究新型材料的结构和性质具有重要意义。
通过测量和解析样品的衍射图样，可以获得样品的晶胞参数、晶格对称性、离子半径、原子之间的键长等信息，为材料研究提供可靠的实验数据。
3.2 药物研发在药物研发中，单晶X衍射技术可以用来研究药物的结晶形式和分子结构。
通过分析药物分子在结晶态中的空间排布和相互作用方式，可以优化药物的活性和稳定性，提高治疗效果。
3.3 化学合成化学合成中的晶体结构对于理解反应过程和优化合成条件至关重要。
单晶X衍射技术可以帮助研究人员确定产物的晶胞参数和晶格对称性，从而指导合成方法的改进和优化。
3.4 能源材料单晶X衍射技术在能源材料研究中发挥着重要作用。
例如，对于光伏材料的研究，通过分析样品的晶胞参数和晶格结构，可以优化材料的光电性能和太阳能转换效率。
3.5 生物学研究单晶X衍射技术在生物学研究中也具有广泛的应用。
通过测量并解析大分子如蛋白质的衍射图样，可以确定其三维结构，理解其功能和相互作用方式，为药物设计和疾病治疗提供基础。
x射线单晶衍射仪原理
x射线单晶衍射仪原理
X射线单晶衍射仪是一种用于研究物质结构的仪器，其原理基于X射线的物质衍射现象和布拉格定律。
当X射线通过一束入射光线照射到晶体上时，晶体中的原子
会对X射线进行散射。
这种散射过程被称为物质的X射线衍射。
根据布拉格定律，当入射光线与晶体晶面间距的2倍之比等于衍射角的正弦值时，会出现最强的衍射现象。
衍射角的大小取决于晶体的晶面间距和入射光线的波长。
X射线单晶衍射仪利用这一原理来测定晶体的结构。
首先，一束单色的X射线从射线源发出，经过光学元件聚焦后照射到
晶体上。
晶体中的原子会对射到其上的X射线进行散射。
散
射的X射线在晶体内部相互干涉，然后衍射出来。
接收到的
衍射信号通过一个衍射器件（例如闪烁屏或探测器）进行检测。
通过调整入射角度和测量衍射角度，可以根据布拉格定律计算出晶体的晶面间距和晶体结构的其他参数，如晶胞尺寸和原子位置。
X射线单晶衍射仪的原理使其成为研究材料结构和晶体学的重要工具。
它广泛应用于材料科学、化学、生物学等领域的研究和实验中。
单晶多晶非晶衍射花样特征及形成原理
单晶多晶非晶衍射花样特征及形成原理单晶、多晶和非晶是材料中常见的晶体结构形态，它们在衍射花样特征和形成原理上存在着一定的差异。
我们来了解一下单晶的特征和形成原理。
单晶是指晶体中只有一个晶粒，其内部原子或分子排列有序且呈现出完美的晶体结构。
在X 射线衍射实验中，单晶晶体会产生清晰的衍射花样。
单晶的衍射花样具有明确的亮斑和暗斑，呈现出点状分布。
这是因为单晶拥有规则的晶体结构，使得入射的X射线在晶体中发生衍射后形成干涉效应，导致衍射花样的形成。
而单晶的形成通常需要在适当的条件下进行晶体生长，如溶液法、气相法等。
接下来，我们来了解多晶的特征和形成原理。
多晶是指晶体中存在多个晶粒，每个晶粒的内部原子或分子排列有序，但整体呈现出不规则的晶体结构。
与单晶不同，多晶的衍射花样呈现出连续的环状分布。
这是因为多晶晶体中存在许多晶粒，每个晶粒的晶体结构略有差异，导致入射的X射线在不同晶粒间发生衍射后形成环状花样。
多晶的形成通常是由于晶体生长过程中存在晶粒的竞争生长，导致晶体中出现多个晶粒。
我们来了解非晶的特征和形成原理。
非晶是指材料中不存在规则的晶体结构，其内部原子或分子排列无序。
非晶的衍射花样呈现出连续的弥散环状分布。
这是因为非晶材料中的原子或分子排列无规则性，导致入射的X射线在材料中发生散射而形成弥散的衍射花样。
非晶的形成通常是由于材料快速凝固或液态材料迅速冷却而形成的。
单晶、多晶和非晶在衍射花样特征和形成原理上存在着明显的差异。
单晶的衍射花样呈现出点状分布，多晶的衍射花样呈现出连续的环状分布，而非晶的衍射花样呈现出连续的弥散环状分布。
这些特征是由于晶体结构的有序性和无序性导致的。
通过研究晶体的衍射花样，可以了解晶体的内部结构和性质，对于材料科学和物理学的研究具有重要意义。
单晶衍射原理
单晶衍射原理单晶衍射是一种重要的X射线衍射技术，它广泛应用于材料科学、化学、生物学等领域。
单晶衍射原理是基于晶体的周期性结构对入射X射线产生衍射现象的基础上。
在进行单晶衍射实验时，入射X射线会与晶体中的原子核和电子发生相互作用，从而产生衍射图样。
通过分析衍射图样，可以得到晶体的结构信息，包括晶胞参数、晶体结构和原子位置等。
在单晶衍射实验中，晶体的周期性结构起着至关重要的作用。
晶体是由周期性排列的原子或分子组成的，它们的间距和相对位置决定了入射X射线的衍射图样。
当入射X射线与晶体中的原子核或电子相互作用时，会发生衍射现象，衍射角和衍射强度与晶体的结构有密切关系。
单晶衍射原理的关键在于布拉格定律。
布拉格定律描述了入射X射线与晶体结构之间的关系，它可以用来解释衍射角和晶体结构之间的定量关系。
布拉格定律的数学表达式为2d sinθ = nλ，其中d为晶面间距，θ为衍射角，n为衍射级数，λ为入射X射线的波长。
通过布拉格定律，可以计算出晶面间距和晶体结构的相关信息。
除了布拉格定律，单晶衍射原理还涉及晶体学、衍射理论、X射线源和衍射仪器等方面的知识。
晶体学是研究晶体结构和性质的学科，它为单晶衍射提供了理论基础。
衍射理论则描述了入射X射线与晶体相互作用的物理过程，它解释了衍射现象的产生机制。
X射线源和衍射仪器是进行单晶衍射实验的关键设备，它们能够产生高强度的X射线，同时能够测量和记录衍射图样。
总的来说，单晶衍射原理是一门复杂而又精密的学科，它需要综合运用物理学、化学、数学和工程学等多个学科的知识。
通过对单晶衍射原理的深入理解和研究，可以为材料科学、化学和生物学等领域的发展提供重要的支持和指导。
希望本文能够对单晶衍射原理有一个初步的了解，并为相关领域的研究工作提供一些帮助。
单晶培养的方法
几种培养单晶的方法和年夜家共享之迟辟智美创作单晶培养的方法一、挥发法原理：依靠溶液的不竭挥发，使溶液由不饱和到达饱和过饱和状态.条件：固体能溶解于较易挥发的有机溶剂一般丙酮、甲醇、乙醇、乙腈、乙酸乙酯、三氯甲烷、苯、甲苯、四氢呋喃、水等.理论上，所有溶剂都可以，但一般选择沸点在60～120℃.注意：分歧溶剂可能培养出的单晶结构分歧二、扩散法原理：利用二种完全互溶的沸点相差较年夜的有机溶剂.固体易溶于高沸点的溶剂，难溶或不溶于低沸点溶剂.在密封容器中，使低沸点溶剂挥发进入高沸点溶剂中，降低固体的溶解度，从而析出晶核，生长成单晶.一般选难挥发的溶剂，如DMF,DMSO,甘油甚至离子液体等.条件：固体在难挥发的溶剂中溶解度较年夜或者很年夜，在易挥发溶剂中不溶或难溶.三、温差法原理：利用固体在某一有机溶剂中的溶解度，随温度的变动，有很年夜的变动，使其在高温下到达饱和或接近饱和，然后缓慢冷却，析出晶核，生长成单晶.一般，水，DMF, DMSO,尤其是离子液体适用此方法.条件：溶解度随温度变动比力年夜.经验：高温中溶解度越年夜越好，完全溶解.推广：建议年夜家考虑使用离子液体做溶剂，尤其是对多核或者难溶性的配合物.四、接触法原理：如果配合物极易由二种或二种以上的物种合成，选择性高且所形成的配合物很难找到溶剂溶解，则可使原料缓慢接触，在接触处形成晶核，再长年夜形成单晶.一般无机合成，快反应使用此方法.方法：1.用U形管，可采纳琼脂降低离子扩散速度.2.用直管，可做成两头粗中间细.3.用缓慢滴加法或稀释溶液法（对反应不很快的体系可采纳）4.缓慢升温度（对温度有要求的体系适用）经验：原料的浓度尽可能的降低，可以人为的设定浓度或比例.0.1g～0.5g的溶质量即可.五、高压釜法原理：利用水热或溶剂热，在高温高压下，是体系经过一个析出晶核，生长成单晶的过程，因高温高压条件下，可发生许多不成预料的反应.方法：将原料按组合比例放入高压釜中，选择好溶剂，利用溶剂的沸点选择体系的温度，高压釜密封好后放入烘箱中，调好温度，反应1～4小时均可.然后，关闭烘箱，冷至室温，翻开反应釜，观察情况按如下过程处置：1.没有反应——重新组合比例，调节条件，包括换溶剂，调pH值，加入新组分等.2. 反应但全是粉末，且粉末什么都不溶解，首先从粉末中挑选单晶或晶体，若不成，A：改变条件，换配体或加入新的盐，如季铵盐，羧酸盐等；B:破坏性实验，设法使其反应酿成新物质.3.部份固体，部份在溶液中:首先通过颜色或条件变动推断两部份的年夜致组分，是否相同组成，固体挑单晶，溶液挥发培养单晶，若组成份歧固体按1或2的方法处置.4.全部为溶液——旋蒸获得固体，将固体提纯,将主要组成纯化，再根据特点接上述四种单晶培养方法培养单晶.总结：单晶培养的方法多种多样，如升华法、共结晶法等.最简单的最实用经常使用的有：1.溶剂缓慢挥发法；2.液相扩散法 3.气相扩散法.99％的单晶是用以上三种方法培养出来的.一、单晶培养要点1、一般以10--25mg为佳，如果你只有2mg左右样品，也没关系，但这时就要选择液相扩散法和气相扩散法，不能使用溶剂缓慢挥发法.2、单晶培养的样品的预处置样品溶解后一定要过滤，不能用滤纸，而是用一小团棉花轻轻的塞在滴管的中下部或下部，不要塞太紧，否则流的太慢.样品固然是越纯越好，不外如果实在没法子弄纯也没关系，培养一次就相当于提纯了一次，也可用一些TLC显示有杂点的工具长单晶，但要多养几次.3、一定要做好记录，一次就获得单晶的可能性比力小.因此最好的方法就是在第一次培养单晶的时候，采用少量多溶剂体系的法子.如果你有50mg样品，建议你以5mg为一单元，这样你可以同时实验10种溶剂体系，而不是选两种溶剂体系，每个体系25mg.这时做好记录就特别重要，以免下次又采纳已经失败的溶剂体系，而且单晶解析时必需知道所用的溶剂.4、培养单晶时，最好放到没人碰的处所，这点年夜家都知道.我想说的是你不能一天去看几次也不能放在那里五六天不论.也许有的溶剂体系一天就析出了晶体，结果五天后，溶剂全干了.一般一天看一次合适，看的时候不要动它.明显不成的体系（如析出絮状固体）就要重新用另外溶剂体系再重新培养.5、液相扩散法中良溶剂与不良溶剂的比例最好为1:2－1:4，可以检验考试的溶剂系统：CH2Cl2/乙醚或戊烷；THF/乙醚或戊烷；甲苯/乙醚或戊烷；水/甲醇；CHCl3/正庚烷6、化合物结构中烷基链超越4个碳的很难培养单晶.7、分子中最好不要有叔丁基，因为容易无序，影响单晶解析的质量.8、含氯的取代基一般容易长单晶，如4--氯苯基取代化合物比苯基取代化合物容易长单晶.9、无水无氧条件下的单晶培养，最简单的方法就是将固体样品加入一带橡皮塞的容器（最经常使用的就是核磁管，塞子是软的橡皮塞（塞子要能密封且能扎针头），先抽真空，然后通氮气，再用注射器加入良性溶剂，充沛溶解（超声），然后再用注射器沿器壁加入不良溶剂即可.二、经常使用的两种方法挥发溶剂法：将纯的化合物溶于适当溶剂或混和溶剂.（理想的溶剂是一个易挥发的良溶剂和一个不容易挥发的不良溶剂的混和物）此溶液最好稀一些.用氮/氩鼓泡除氧.容器可用橡胶塞（可缓慢透过溶剂）.为了让晶体长得致密，要挥发得慢一些，溶剂挥发性年夜的可置入冰箱.年夜约要长个几天到几星期吧.扩散法：在一个年夜容器内置入易挥发的不良溶剂（如戊烷、已烷），其中加一个内管，置入化合物的良溶剂溶液.将年夜容器密闭，也可放入冰箱.经易挥发溶剂向内管扩散可得较好的晶体.时间可能比挥发法要长.另外如果这一化合物是室温反应获得，且产物比力单一，溶解度较小，可将反应物溶液分两层放置，不加搅拌，令其缓慢反应沉淀出晶体.容易结晶的工具放在那里自己就出单晶，不容易结晶的怎么弄也是不出.好像不是想做就能做出来的.首先看一下产物的溶解度，将产物抽干后用良性溶剂溶解成饱和溶液（如用二氯甲烷），然后加入相同体积的不良性溶剂，若产物不稳定应在惰性气体的呵护下进行把持，完成后置于冰箱中冷冻至单晶析出，或直接用惰性气体缓慢鼓泡直至单晶析出.另法一：在年夜烧杯里放一个小烧杯，小烧杯里放良溶剂和要结晶的物质，年夜烧杯里放易挥发的不良溶剂，把年夜烧杯密封，放于室温即可.另法二：在比色管中先用一种溶剂溶解产物，在慢慢地加入另一种溶解性小的溶剂，密封会较快长出晶体.讨论：晶体的生长是一个动力学过程，由化合物的内因（分子间色散力偶极力及氢键）与外因（溶剂极性、挥发或扩散速度及温度）决定.晶体的培养实质是一个饱和溶液的重结晶过程，使溶液慢慢饱和的方法（如溶液挥发、不良溶剂的扩散及温度的降低）都可.三、培养单晶的七个注意事项1.制备结晶，要注意选择合宜的溶剂和应用适量的溶剂.合宜的溶剂，最好是在冷时对所需要的成份溶解度较小，而热时溶解度较年夜.溶剂的沸点亦不宜太高.一般经常使用甲醇、丙酮、氯仿、乙醇、乙酸乙醋等.但有些化合物在一般溶剂中不容易形成结晶，而在某些溶剂中则易于形成结晶.2.制备结晶的溶液，需要成为过饱和的溶液.一般是应用适量的溶剂在加热的情况下，将化合物溶解再放置冷处.如果在室温中可以析出结晶，就纷歧定放置于冰箱中，以免陪伴结晶析出更多的杂质.“新生态”的物质即新游离的物质或无定形的粉未状物质，远较晶体物质的溶解度年夜，易于形成过饱和溶液.一般经过精制的化合物，在蒸去溶剂抽为无定形粉未时就是如此，有时只要加入少量溶剂，往往立即可以溶解，稍稍放置即能析出结晶.3.制备结晶溶液，除选用单一溶剂外，也常采纳混合溶剂.一般是先将化合物溶于易溶的溶剂中，再在室温下滴加适量的难溶的溶剂，直至溶液微呈浑浊，并将此溶液微微加温，使溶液完全廓清后放置.4.结晶过程中，一般是溶液浓度高，降温快，析出结晶的速度也快些.可是其结晶的颗粒较小，杂质也可能多些.有时自溶液中析出的速度太快，超越化合物晶核的形成份子定向排列的速度，往往只能获得无定形粉未.有时溶液太浓，粘度年夜反而不容易结晶化.如果溶液浓度适当，温度慢慢降低，有可能析出结晶较年夜而纯度较高的结晶.有的化合物其结晶的形成需要较长的时间.5.制备结晶除应注意以上各点外，在放置过程中，最好先塞紧瓶塞，防止液面先呈现结晶，而致结晶纯度较低.如果放置一段时间后没有结晶析出，可以加入极微量的种晶，即同种化合物结晶的微小颗粒.加种晶是诱导晶核形成经常使用而有效的手段.一般地说，结晶化过程是有高度选择性的，当加入同种分子或离子，结晶多会立即长年夜.而且溶液中如果是光学异构体的混合物，还可依种晶性质优先析出其同种光学异构体.没有种晶时，可用玻璃棒蘸过饱和溶液一滴，在空气中任溶剂挥散，再用以磨擦容器内壁溶液边缘处，以诱导结晶的形成.如仍无结晶析出，可翻开瓶塞任溶液逐步挥散，慢慢析晶.或另选适当溶剂处置，或再精制一次，尽可能除尽杂质后进行结晶把持.6.在制备结晶时，最好在形成一批结晶后，立即倾出上层溶液，然后再放置以获得第二批结晶.晶态物质可以用溶剂溶解再次结晶精制.这种方法称为重结晶法.结晶经重结晶后所得各部份母液，再经处置又可分别获得第二批、第三批结晶.这种方法则称为分步结晶法或分级结晶法.晶态物质在一再结晶过程中，结晶的析出总是越来越快，纯度也越来越高.分步结晶法各部份所得结晶，其纯度往往有较年夜的不同，但常可获得一种以上的结晶成份，在未加检查前不要贸然混在一起.7.化合物的结晶都有一定的结晶形状、色泽、熔点和熔距，可以作为鉴定的初步依据.这是非结晶物质所没有的物理性质.化合物结晶的形状和熔点往往因所用溶剂分歧而有不同.原托品碱在氯仿中形成棱往状结晶，熔点207℃；在丙酮中则形成半球状结晶，熔点203℃；在氯仿和丙酮混合溶剂中则形成以上两种晶形的结晶.所以文献中常在化合物的晶形、熔点之后注明所用溶剂.一般单体纯化合物结晶的熔距较窄，有时要求在0.5℃左右，如果熔距较长则暗示化合物不纯.四、无水无氧条件下的单晶培养1、溶剂的选择与加入方法在单晶的培养过程中，通常是用适量极性年夜的溶剂提取你的反应物质，然后再滴加少量的极性小的溶剂，放置结晶.这样做的结果是结晶很慢，而且结晶的收率不高.也可以采用背道而行的方法，先用极性小的溶剂提取.根据反应物质量，加入适量的极性小的溶剂，不能全溶解，就加入适量的极性年夜的溶剂(注意：切不成多加)，如果此时还有少量没有溶解，可以采用下面的方法.A、你可以再加重复极性小的溶剂，再加极性年夜的溶剂，直到全溶解.B、也可以微热溶解（如果你的样品是热稳定好的话）这样的做法是非常易结晶的.C、微热还有些没溶解，就直接过滤.这样也可以很快结晶，可是会损失些产物.下载文档到电脑，查找使用更方便1下载券 18人已下载HYPERLINK "http://wenku.百度.com/view/f58aab4633687e21af45a9c3.html?from=search" \l "##" 还剩1页未读，继续阅读2、温度的选择溶剂加入后就要选择放那里结晶了.不能总认为温度越低越好，要想获得好的晶体，温度的选择很重要的！首先放在室温（必需无外界震动）一两天看看，有无结晶，如有结晶说明室温就能结出好晶体，无需放之高温.如果室温不结晶，再放如0度.过两天看看，再不成，－5度，－10度，－15度，－20度，－30 度.如过你一开始放于高温可能结晶很快但的不到好的晶体.可能是多晶，而不是单晶.长晶体过程千万不能震动，有条件的独自一间房间来结晶最好. 高温结出的晶体再送测试前要处置，不能那出来就去测.晶体拿出来到室温，温度升高晶体就可能融化了.首先去失落部份溶剂，只留少许即可.对水、氧气敏感的的用惰性气体如N2、Ar呵护起来再转移溶剂.转移完再冲N2下关闭装晶体的容器活塞，然后送去测试.3、利用溶剂的挥发无水无氧要求的金属配合物这种情况的培养单晶要求有手套箱，在手套箱里（有这样的条件），可以用Schlenk 瓶、小烧杯、以及核磁管来用作结晶的工具.容器的口部用封膜封好，然后上面用细针扎几个小眼用来挥发溶剂.过几天会发现容器内壁会生长出晶体来.容器的内概况越光滑单晶性越好，否则晶体形状欠好缺陷多就会给后面的收单晶衍射数据带来麻烦，甚至会造成无法解析晶体结构；要强调的是用Schlenk及核磁管这两种容器用来结晶是最好的. 做无水无氧的人知道Schlenk是无水无氧把持的专用瓶.它有侧活塞用来开关瓶与外界的相通，所以把持方面很好.在获得单晶后你要从手套箱里拿出来，如果你用另外容器，可能那些对空气特别敏感的物质就不能够稳定到你丈量完晶体结构.同样很小的核磁管也很好封的，而且它要的量很少，不浪费样品.4、利用极性小（溶解度小）的溶剂反应结束后，用极性年夜的溶剂提取后.再进行浓缩恰好到有溶质析出时为止（此时因减压浓缩体系内的温度应该低于外界）比及温度升到室温，拿得手套箱内，用针筒向上面的溶液面上轻轻的滴加几滴极性小的（溶解度小的）溶剂.这样处置会很易获得很好的晶体. 总之，单晶的培养溶剂的选择很重要，有些时候选择的溶剂分歧，晶体的形状会各不相同.甚至有些时候获得的晶体不是规则的，或是细长的针状的，所以溶剂的选择很重要.一般做反应时候用极性相对年夜些的甲苯、乙醚、THF等.再结晶时候用极性小些正己烷、以及正己烷与甲苯的混合溶剂，或其它的混合溶剂.。
单晶x衍射原理
单晶x衍射原理
单晶X衍射原理是X射线晶体学的基础，它通过研究晶体对
X射线的散射现象来分析晶体的结构和性质。
X射线是一种电
磁波，具有很短的波长，可以与晶体内的原子发生相互作用。
当X射线通过晶体时，会被晶体的原子核与电子散射，并发
生干涉现象。
根据布拉格公式，当X射线入射到晶体上时，如果入射角、
散射角和晶面间的间隔符合一定的关系，干涉现象就会发生。
具体来说，如果晶体中的相邻晶面满足布拉格公式：nλ =
2dsinθ，其中n为整数，λ为X射线的波长，d为晶面间的间隔，θ为X射线与晶面的入射角或散射角，那么X射线经过
晶体后会发生干涉。
在单晶X衍射实验中，使用一束单色的X射线照射到晶体上，晶体会将X射线散射成不同角度的多个衍射点。
这些衍射点
的位置和强度可以通过X射线探测器进行测量。
通过分析这
些衍射数据，可以得到晶体的结构信息，例如晶面的间隔和晶体中原子的排列方式。
单晶X衍射原理的核心思想是通过散射光的干涉现象来获取
晶体结构信息。
借助于现代的X射线设备和计算方法，科学
家可以利用单晶X衍射实验来确定各种材料的晶体结构，包
括无机晶体、有机晶体、金属晶体等。
这对于理解物质的性质、设计新材料以及优化生物化学过程等具有重要意义。
