超重双T板吊装施工方案一、工程概况武平县中心粮库二期3#~6#库工程位于武平十方镇，地理位置优越，交通便利。
该工程为四幢单层现浇砼结构+预制双T板屋盖的工业厂房建筑，总建筑面积约为3780㎡。
四幢仓库结构及平面布置相同，数字轴8跨，总长45m；子母轴方向分成4跨，总长21m，屋面采用规格YTSb-213型的双T板。
主要参建单位：建设单位：武平县粮食储备直属库设计单位：省市建筑设计研究院施工单位：省亿邦建筑工程监理单位：易成工程管理（一）设计概况本工程结构抗震设防类别为丙类，建筑结构安全等级二级，所在地区抗震设防烈度为6度，结构设计使用年限50年。
四幢仓库结构及平面布置相同，数字轴8跨，每跨5.625m，总长45m；子母轴方向分成4跨，每跨5.25m，其中B、C、D轴仅在与1轴、5轴、9轴交叉点设置框架柱，总长21m，屋面采用规格YTSb213型的双T板，双T板技术参数详见国标图集08G432-3，P30-31页，实际长度20.98米，宽2.98m，高630~840mm，板厚50mm，肋梁宽120mm，每块重量18.98吨。
吊钩调整为4个，分别布置在板两头距板端1.2m位置，吊钩锚固纵长度不得小于30d。
根据“建质[2009]87号”《关于印发〈危险性较大的分部分项工程安全管理办法〉的通知》规定，本工程项目双T板吊装属于专家论证围：●有利条件：1、YTSb213型的双T板重量达18.98t，单件起吊重量超过100kN。
2、吊装场地经过地基处理，且平整度好，作业区无障碍物。
●不利条件：1、跨度较大且预应力双T板比较薄，面板仅40-50mm；肋梁宽度为120mm，高度达530-740mm，成品保护比较困难。
2、外墙纵横向柱距均比较小，吊装过程中起重机械行走路线及吊装停机点需设置在外墙以外的位置，需使用较大吨位的汽车起重机。
（二）现场吊装概况施工吊装现场地势平坦，开阔，无遮挡物，库房周边道路平整、密实，满足吊装承载要求，室外高差约500mm。
双T板施工方案及技术指南
双T板施工方案及技术指南简介本文档旨在提供关于双T板施工方案及技术指南的详细信息。
双T板是一种常用于建筑施工中的结构材料，本文将介绍双T板的施工过程、技术要点和注意事项。
施工过程1. 确定施工位置：在开始施工之前，需要仔细测量和确定双T 板的位置和尺寸，确保施工的准确性。
2. 准备施工材料：准备好所需的双T板、配件以及其他必要的施工材料。
3. 安装支撑：在施工位置上安装支撑结构，确保双T板能够牢固地固定在支撑上。
4. 设置垂直度和水平度：使用水平仪和垂直仪来确保双T板的垂直度和水平度，调整支撑结构以实现最佳效果。
5. 安装双T板：根据设计要求，将双T板逐一安装到支撑结构上，确保它们与周围的构件正确连接。
6. 固定双T板：使用适当的固定方式将双T板固定在支撑结构上，确保其稳固性和耐久性。
7. 检查和调整：在施工过程中，定期检查双T板的安装状态，并及时调整和修复任何问题。
技术要点- 测量和确定施工位置的准确性是确保双T板安装成功的关键。
- 支撑结构的稳固性和精确性对于双T板的安装非常重要。
- 水平度和垂直度的控制是保证双T板安装质量的关键因素。
- 在固定双T板时，选择适当的固定方式，并确保固定件和连接件的质量可靠。
注意事项- 在施工过程中，务必遵守相关安全规定和操作规程，确保施工人员的安全。
- 对于大型或特殊设计的双T板施工，建议寻求专业人员的指导和支持。
- 定期检查施工现场和双T板的状态，及时发现并解决问题，以确保施工的顺利进行。
以上是关于双T板施工方案及技术指南的详细内容。
如果有任何问题或需要进一步的信息，请随时联系我们。
双T板施工方案范文
双T板施工方案范文一、施工概述双T板是一种常用的预制楼板材料，具有自重轻、抗震性好、施工快速等优点，所以在建筑施工中得到了广泛的应用。
本方案以将双T板用于楼板施工为例，详细介绍了双T板的施工工艺、施工顺序和施工注意事项等内容。
二、施工工艺1.基础准备：首先进行基础的准备工作，确保地基平整，然后根据设计要求布置梁、柱和墙等构件。
2.安装双T板支架：在柱子上安装双T板支架，支架的高度应根据设计要求确定，然后在支架之间设置横杆和纵杆，以增加支撑稳定性。
3.安装双T板：将双T板从起重机上吊装到支架上，并用螺栓固定。
要确保板与板之间的间隙均匀，以确保楼板整齐。
4.绑扎加固：在双T板的两侧和四角，使用钢筋绑扎将板与板连接起来，增加楼板的整体承载能力。
5.进行混凝土浇筑：在双T板的表面铺设钢筋网，在钢筋网上浇筑混凝土，混凝土的配制要符合设计要求。
6.养护：在混凝土浇筑完成后，要进行养护，保持楼板的湿润，防止裂缝产生。
7.后续工序：待混凝土养护完成后，可以进行下一道工序，如墙体砌筑、电线布线等。
三、施工顺序1.基础准备：清理场地，测量地基高程，安装基础模板。
2.梁柱墙施工：按照设计图纸的要求，先进行梁的施工，然后进行柱与墙的施工。
3.安装双T板支架：根据设计要求，在已完成的柱子上安装双T板支架。
4.安装双T板：将双T板从起重机上吊装到支架上，按照设计要求进行板与板之间的间隙设置。
5.钢筋绑扎：在双T板的两侧和四角，使用钢筋进行绑扎加固，确保楼板的整体承载能力。
6.混凝土浇筑：在双T板的表面铺设钢筋网，然后浇筑混凝土，混凝土的配制应符合设计要求。
7.养护：在混凝土浇筑完成后，进行必要的养护工作。
8.后续工序：待混凝土养护完成后，可以进行下一道工序，如墙体砌筑、电线布线等。
四、施工注意事项1.双T板的质量要符合相关标准和规定，严禁使用破损、开裂或有严重锈蚀的板材。
2.在安装双T板时，要使用足够数量的吊装工具和人员，确保吊装过程中安全可靠。
双t板安全施工方案
加强现场安全管理，确保各项 安全措施落实到位。
遵守相关法律法规和行业标准 ，确保施工过程合法合规。
02
施工前准备工作
现场勘查与评估
勘查现场地形、地貌及地质条件 ，了解施工区域的环境特征。
评估施工现场的安全风险，确定 危险源和关键控制点。
对周边建筑物、设施及地下管线 进行调查，了解其分布及安全状
况。
制定详细施工方案
根据现场勘查和评估结果，制定针对 性的双T板安全施工方案。
制定应急预案，明确应急处置措施和 人员分工。
确定施工流程、工艺方法、操作要点 和质量标准。
材料设备采购与储备安排
根据施工方案，编制材料设备采 购计划，确保所需物资及时到位
。
对采购的材料设备进行质量检查 ，确保其符合相关标准和规范。
双t板安全施工方案
汇报人： 2024-01-30
目 录
• 工程概况与背景 • 施工前准备工作 • 双T板安装流程梳理 • 施工现场安全管理措施 • 人员安全防护装备配置要求 • 危险源辨识与风险控制策略
01
工程概况与背景
工程简介
本工程为双T板结构 施工，涉及建筑面积 广，施工难度高。
建筑物用途为商业综 合体，对结构安全和 稳定性要求高。
吊装就位后应及时进行校正和调整， 确保安装精度和稳定性。
连接固定措施执行情况检查
双T板安装就位后，应按照设计要求进行连接和固定。
连接固定措施应牢固可靠，无松动、移位等情况。
对于采用焊接连接的，应按照焊接工艺要求进行焊接， 确保焊接质量。
连接固定完成后应进行全面检查，确认符合要求后方可 进行下一步工作。
工程地点位于城市中 心区域，周边交通繁 忙，人流量大。
双T板吊装方案

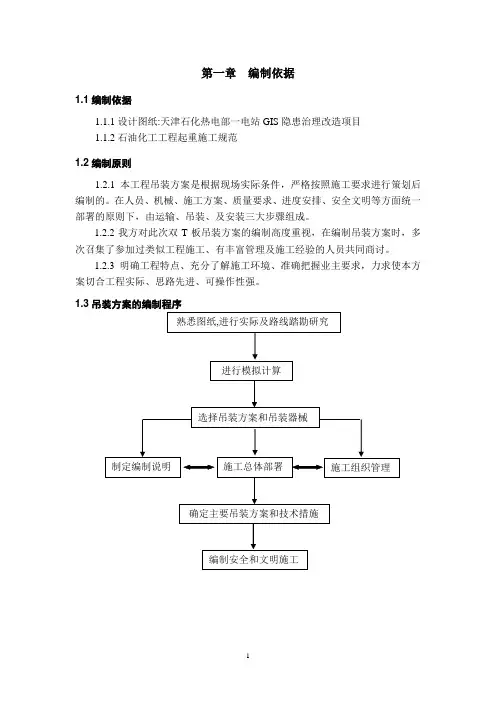

第一章编制依据1.1编制依据1.1.1设计图纸:天津石化热电部一电站GIS隐患治理改造项目1.1.2石油化工工程起重施工规范1.2编制原则1.2.1本工程吊装方案是根据现场实际条件，严格按照施工要求进行策划后编制的。
在人员、机械、施工方案、质量要求、进度安排、安全文明等方面统一部署的原则下，由运输、吊装、及安装三大步骤组成。
1.2.2我方对此次双T板吊装方案的编制高度重视，在编制吊装方案时，多次召集了参加过类似工程施工、有丰富管理及施工经验的人员共同商讨。
1.2.3明确工程特点、充分了解施工环境、准确把握业主要求，力求使本方案切合工程实际、思路先进、可操作性强。
1.3吊装方案的编制程序第二章工程概况2.1工程简介天津石化热电部一电站110kv升压站GIS改造工程，位于热电厂一电站南侧，升压站占地面积633.75㎡，建筑面积1231.5㎡，主体结构为框架结构，结构总层高分为两部分，1-4轴标高为8.60m，4-9轴标高为12.65m，屋面均为预制混凝土双T板，其中8.6m处屋面双T板宽度为2.4m，长度为15m，共6块；12.65m处屋面双T板宽度为2.1m及2.4m，长度均为12m，共13块。
由于施工区域吊装难度较大，风险因素多，对吊装作业表现出标准高、强度大等要求。
2.2工程项目重点及难点2.2.1如何控制埋件误差是本工程的施工重点之一。
2.2.2施工过程中，由于热电厂的道路不能满足运输车辆的转弯半径的要求，双T板吊装要由120t的汽车吊从六米河东侧道路跨过7m高的管廊运至施工区域，再由50t汽车吊在施工区域内进行吊装，给施工造成很大的困难，是本工程的难点之一。
2.3工程关键2.3.1双T板的运输：双T板在工厂预制后运至现场，运输前要选择好宽广的交通路线，拐弯处要进实地考查论证。
2.3.2双T板的安装工作面的要求：根据安装现场路面条件，吊装时需业主向厂方申请占用六米河东侧道路一天，确保吊车站位位置满足吊装要求，有足够的工作面。
双t板吊装方案
无锡众鑫模具新厂房工程吊装工程施工方案文件号：编制：审核：批准：吊装工程施工方案（一）工程概况1、本工程为无锡众鑫模具限公司车间，位于惠山区风电园区惠畅路9号，车间建筑面积为7200m2，框架结构一层，建筑总高度11.3m，最大跨度21米：21m预应力钢筋混凝双T屋面板、吊车梁(屋面板、吊车梁在构件厂制作)。
加工厂制作双T板99块。
加工厂制作吊车梁66榀,砼设计强度为C50砼。
2、本工程特点（1）本工程为单层21m跨后张法预应力钢筋混凝土双T板结构的厂房，厂房内设置9m跨钢筋混凝土吊车梁，因此对工程使用的材料，钢筋的绑扎，砼的浇捣与养护等提出了较高的质量要求，为防止出现裂纹的质量通病施工时要应引起足够重视。
（2）本工程以合格率百分之一百作为目标，因此在组织施工时，特别是在构件制作、构件安装阶段应严格控制，精心组织，精心施工。
（二）、施工部署1、施工布置本工程虽为标准的大跨度预制钢筋混凝土构件装配式厂房，但由于结构造型和使用功能的原因，造成结构体型复杂，厂房高、屋面跨度大，给施工带来一定的难度。
另外本工程为大跨度预制钢筋混凝土构件装配结构，容易发生质量通病，项目部必须有强烈的质量意识，精心组织、精心施工，加强对施工过程中的质量预检工作，严格按技术及质量管理规定施工，确保工程符合设计规范和施工规范的要求。
本工程的施工组织管理采用项目部集中管理施工技术、材料供应、专业工种调度、施工计划统一安排。
2、原则要求按先预制后安装的原则，将工程划分为构件厂部预制构件、构件运输及施工现场预制构件和构件安装四个阶段。
(1) 构件厂预制构件：制作屋面板、吊车梁；(2) 构件厂预制构件运输: 从构件厂运输屋面板、吊车梁到施工现场；(3) 预制构件安装:吊车梁、屋面板；3、任务划分根据本工程特点，由构件厂项目部总承包并承担吊车梁、双T屋面板制作及安装，公司各专业部门配合，一切工序必须根据总包安排的综合进度计划合理穿插作业。
双T板吊装施工技术
双T板吊装施工技术1工艺原理预应力双T板（屋面板）是一种板、梁结合的预制钢筋混凝土承重构件，由宽大的面板和两根窄而高的肋组成。
其面板既是横向承重结构，又是纵向承重肋的受压区。
受压区截面较大，受拉主钢筋有较大的力臂。
所以预应力双T板（屋面板）具有良好的结构力学性能，明确的传力层次，简洁的几何形状。
预应力双T板（屋面板）可以直接搁置在框架梁或承重墙上，作为楼层或屋盖结构。
在单层工业厂房中，预应力双T板做屋面板，可横向搁置于托梁或承重墙上，也可纵向搁置于屋架梁上。
因双T板适于较大跨度，厂房可选用较大的跨度或柱网，借以取得较好的技术经济效果。
2施工工艺流程和操作要点2.1施工工艺流程复测就位尺寸→清理平整场地→构件运输→构件检查、弹线及编号→吊索、吊点设置→屋面板起吊→安装就位2.2操作要点2.2.1复测就位尺寸吊装前，必须复测双T板吊装部位梁与梁间距，确定是否均满足板的安装要求。
清理预埋件，准备不同厚度垫铁，以便吊装时找平。
弹好标高、轴线控制线和屋面板排布位置线。
2.2.2清理平整场地拆除厂房内架体。
在起重机进场前，标出起重机的开行路线和构件运输和停放位置，清理场地，平整压实道路，保证路基的承载能力。
路基采用拆房砖土300mm厚还垫，还垫前先将原土夯实。
2.2.3构件运输构件采用平板拖车运输，在运输过程中，多层叠放的屋面板间设置垫木，垫木支承位置得当，以保证构件受力合理，上下垫木应保证在同一垂直线上。
运输道路应坚实平整、有足够的转弯半径和宽度。
运速适当，行驶平稳。
由于双T板（屋面板）较长，一般为吊装前一天装车，在道路早高峰前运到现场进行吊装。
2.2.4构件检查、弹线及编号为了保证安装工作顺利进行，构件安装前要对构件质量进行全面检查。
检查构件表面有无变形和裂缝等缺陷，还要检查构件的外形和截面尺寸。
构件在吊装前要标出绑扎点的位置。
吊车梁在两端及顶面标出安装的中心线，在对构件弹线的同时，还应根据设计图纸对构件进行编号。
双t板施工方案
双T板施工方案引言双T板，也被称为双托板，是一种常用于建筑施工现场的临时支撑材料。
它由两个T形梁组成，可用于支撑混凝土梁、板、墙等构件。
本文将介绍双T板的施工方案，包括前期准备工作、施工步骤和安全注意事项。
前期准备工作在开始使用双T板进行施工之前，需要进行一些前期准备工作，以确保施工的顺利进行。
1. 材料准备•双T板：根据工程需要确定双T板的尺寸和数量。
•支撑架：用于支撑双T板的框架结构，可以使用钢管或其他合适的材料制作。
•扣件：用于固定双T板和支撑架的连接件。
•手动工具：如扳手、铁锤等。
2. 施工场地清理在施工前，需要清理施工场地，确保没有杂物和障碍物，以便顺利进行双T板的布置和安装。
3. 安全措施在进行双T板施工前，需要确保施工现场的安全性。
这包括： - 保护装备：施工人员应佩戴符合安全标准的头盔、手套和安全鞋。
- 安全绳索：必要时可使用安全绳索以防止从高处坠落。
- 预告标志：在施工现场周围设置预告标志，以提醒其他人员注意施工进行中。
施工步骤以下是双T板施工的基本步骤：1. 确定支撑架位置根据设计要求和实际施工需要，在施工现场确定双T板的支撑架位置。
支撑架应均匀分布，以确保双T板的稳定性和承载能力。
2. 搭建支撑架根据双T板的尺寸，使用合适的材料搭建支撑架。
支撑架应具备足够的强度和稳定性，以确保双T板的安全使用。
在搭建支撑架时，需要注意连接点的牢固性，并根据需要添加支撑杆等辅助支撑措施。
3. 安装双T板将预先准备好的双T板放置在支撑架上，根据需要进行调整和校正，确保平整和水平。
在安装双T板时，应确保双T板之间的间距符合设计要求，并使用扣件固定双T板与支撑架之间的连接。
4. 固定双T板在安装完成后，需要对双T板进行固定，以确保其稳定性。
可以使用扣件、钢丝绳等方法进行固定，根据需要进行调整和加固。
5. 检查和测试安装完成后，应进行必要的检查和测试，以确保双T板的承载能力和稳定性。
可以通过加载荷重进行测试，并检查双T板的变形和连接点的牢固性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双T板吊装方案
一、编制依据：
本方案依据江苏鼎鑫电气有限公司装配车间；办公楼加接工程设计图纸要求、《建筑施工手册》以及相关安全技术要求编制。
二、工程概况：
江苏鼎鑫电气有限公司装配车间；办公楼加接工程由江苏鼎鑫电气有限公司投资建设，计划开工时间为2013年05月08日，计划竣工时间为2013年11月28日，工程结构为排架一层；框架结构三层，总工期为200日历天。
工程由南通市精华建设监理有限责任公司监理，由南通中基建设有限公司组织施工，并由崔恒梅担任工程项目经理。
车间为单层混凝土排架结构，屋面采用的SYSTB选自江苏省建筑设计标准《螺旋肋钢丝预应力混凝土结构双T板》（LG410）。
三、起重机的选择
1.起重机类型的选择
结合本工程的现场实际情况以及我公司现有机械设备的情况，因工程吊装工程量少，且为单层装配式结构，另外汽车吊开赴吊装地点迅速、方便，吊装机动、灵活，因此起重机选用汽车吊。
2. 汽车吊型号的选择
综合考虑起重量Q、起重高度、工作回转半径等因素。
（1）工程采用单机作业。
Q≥Q1+Q2
1块SYSTB18X2.4-1板自重10.6吨，即Q1=10.6吨，考虑索具重量Q2＝1.0吨，Q≥11.6吨。
（2）起重高度计算
H≥H1+H2+H3+H4
取H1＝6.0米，H2＝0.3米，H3＝0.5米，H4的取值考虑如下：吊装采用四点起吊，吊索与水平面的夹角取45°，H4=(1.1952+7.242)1/2=7.34米。
选用起重机的起重高度H≥14.14米。
（3）起重臂长度计算：
l≥(H+h0-h)/SINA=(14.14+2)/SIN70=17.18米。
（4）综合考虑（1）、（2）、（3）及起重机的工作幅度，参照施工手册，选用重型汽车起重机QY50汽车吊，
四、起重吊索选择
吊索采用四支起吊，吊索内力计算如下：
S=Q/n•1/SINA≤Sb/K
即S=106/4•1/SIN45=37.48KN≤Sb/8;Sb≥299.84KN查施工计算手册表13-4，采用6X19，直径24.5mm钢丝绳，钢丝绳公称抗拉强度1400N/ｍｍ2，钢丝绳破断拉力总和为320.5KN。
五、双T板吊装的工程质量与安全技术措施
1. 吊装工程的质量要求：
（1）在构件的吊装前，必须认真对双T板的制作质量进行复查验收。
制作单位应出具双T板合格证（附混凝土强度报告），并在自查合格的双T板上加盖“合格”印章。
复查的主要内容包括双T扳混凝土强度报告和观感质量。
检查混
凝土强度的工作主要是查阅混凝土试块的试验报告单，看其强度是否符合设计要求和运输、吊装要求。
检查外观质量主要检查有无裂缝或裂缝宽度、混凝土密实度和外形尺寸偏差。
具体见下表：项目允许偏差（ｍｍ）
检查方法
长度板 +10，-5 钢尺检查
宽度、高度板±5
侧向弯曲板 L/750且≤20 拉线钢尺量
预埋件中心线位置 10 钢尺检查
对角线差板 10 钢尺检查
表面平整度板 5 2ｍ靠尺和塞尺
翘曲板 L/750 调平尺在两端量测
（2）双T板的安装质量
双T板安装允许偏差：相邻板下表面平整度3mm；检查方法用直尺和楔形塞尺检查。
2. 双T板吊装安全技术措施：
⑴操作人员必须佩戴安全帽、安全带。
吊装采用的操作平台利用装饰外脚手架，操作层满铺脚手板。
⑵高处作业人员使用的工具、零配件等，应放在随身佩带的工具袋内，不可随意向下丢弃。
⑶地面操作人员应尽量避免在高空作业面的正下方停留或通过，也不得在汽车吊的起重臂或正在吊装的双T板下停留或通过。
⑷双T板安装后，必须检查连接质量，只有在连接确实安全可靠，才能送钩。
⑸禁止与吊装无关的人员进入吊装作业区。
⑹起重机行驶和工作场地应保持平坦坚实。
⑺作业前，应全部伸出支腿，并在撑脚板下垫方木，调整机体使回转支撑面的的倾斜度在无荷载时不大于1/1000（水泡距中）。
⑻作业中严禁扳动支腿操纵阀。
调整支腿必须在无荷载时进行，并将起重逼转至正前或正后方可调整。
⑼起重臂伸缩时应按规定程序进行，在伸臂的同时应相应下降吊钩。
当限制器发出警报时，应立即停止伸臂。
起重臂缩回时，阳角不宜太小。
⑽起重臂伸出后，出现前节臂杆的长度大于后节伸出长度时，必须进行调整，消除不正常情况后，方可作业。
⑾起重臂伸出后，或主副臂全部伸出后，变幅时不得小于各长度所规定的仰角。
⑿汽车式起重机起吊作业时汽车驾驶室内不得有人，重物不得超越驾驶室上方，且不得在车的前方起吊。
⒀作业中发现起重机倾斜、支腿不稳等异常现象，应立即使重物下落在安全地方，下降中严禁制动。
⒁重物在空中需较长时间停留时，应将起升卷筒制动锁住，操作人员不得离开操作室。
⒂作业后应将起重臂全部缩回放在支架上，再收回支腿，吊钩应
用专用钢丝挂牢。
⒃禁止在六级风的情况下进行吊装作业。
⒄起重吊装指挥人员必须持证上岗，作业时应与驾驶员密切配合，执行规定指挥信号。
驾驶员应听从指挥，当信号不清或错误时，驾驶员可拒绝执行。
⒅禁止斜吊、超载吊装；禁止带载行走。
⒆起重机的吊钩和吊环严禁补焊。
当吊环吊钩表面有裂纹、严重磨损或危险断面有永久变形时应予以更换。
