通用型低成本CAN总线隔离收发器 IC
CAN总线隔离芯片iso1050_C
ISO1050
(1) Product Preview (2) Certifiactions Pending
ORDERING NUMBER ISO1050DUB (rail)
ISO1050DUBR (reel) ISO1050LDW (rail) ISO1050LDWR (reel) ISO1050DW (rail) ISO1050DWR (reel)
ABSOLUTE MAXIMUM RATINGS(1) (2)
VCC1, VCC2 VI VCANH or VCANH IO
ESD
Supply voltage (3)
Voltage input (TXD)
Voltage range at any bus terminal (CANH, CANL)
Receiver output current Human Body Model
ISO1050 ISO1050L
ZHCS321E – JUNE 2009 – REVISED DECEMBER 2011
独立的控制器局域网 (CAN) 收发器
查询样品: ISO1050, ISO1050L
特性
1
•2 5000VRMS隔离 (ISO1050DW) • 2500-VRMS隔离 （ISO1050DUB和ISO1050LDW） • 故障安全输出 • 低回路延迟：150ns （典型值） • 50kV/μs 典型静态抗扰度 • 符合或者超过 ISO11898 规格 • –27V 至 40V 的总线故障保护 • 主超时功能 • IEC 60747-5-2 （VDE 0884，修订版本2） & IEC
±15 mA ±4 kV ±4 kV ±1.5 kV
Machine Model

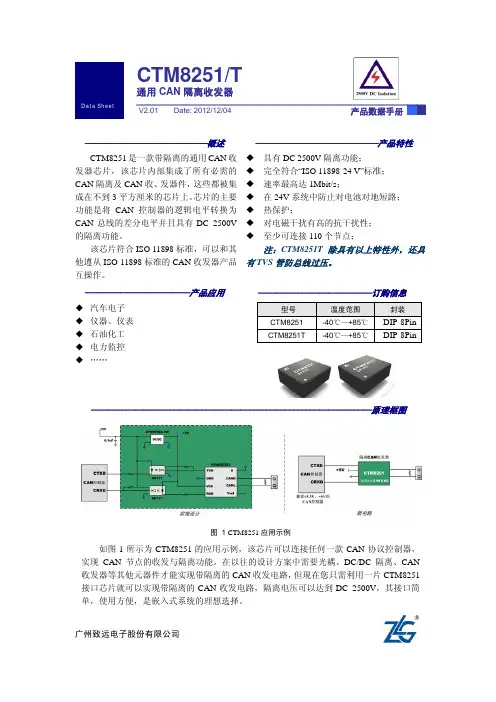

CTM8251T,CAN隔离模块
——————————————概述CTM8251是一款带隔离的通用CAN 收发器芯片，该芯片内部集成了所有必需的CAN 隔离及CAN 收、发器件，这些都被集成在不到3平方厘米的芯片上。
芯片的主要功能是将CAN 控制器的逻辑电平转换为CAN 总线的差分电平并且具有DC 2500V 的隔离功能。
该芯片符合ISO 11898标准，可以和其他遵从ISO 11898标准的CAN 收发器产品互操作。
——————————————产品特性具有DC 2500V 隔离功能；完全符合“ISO 11898-24 V”标准； 速率最高达1Mbit/s ；在24V 系统中防止对电池对地短路； 热保护；对电磁干扰有高的抗干扰性；至少可连接110个节点；注：CTM8251T 除具有以上特性外，还具有TVS 管防总线过压。
————————————产品应用◆ 汽车电子 ◆ 仪器、仪表 ◆ 石油化工 ◆ 电力监控 ◆ ……产品数据手册—————————————订购信息型号 温度范围 封装CTM8251 -40℃—+85℃ DIP-8Pin CTM8251T-40℃—+85℃DIP-8Pin————————————————————————————————原理框图图 1 CTM8251应用示例如图1所示为CTM8251的应用示例，该芯片可以连接任何一款CAN 协议控制器，实现CAN 节点的收发与隔离功能。
在以往的设计方案中需要光耦、DC/DC 隔离、CAN 收发器等其他元器件才能实现带隔离的CAN 收发电路，但现在您只需利用一片CTM8251接口芯片就可以实现带隔离的CAN 收发电路，隔离电压可以达到DC 2500V ，其接口简单，使用方便，是嵌入式系统的理想选择。
广州致远电子股份有限公司图 1.1 CTM8251芯片功能框图图 1.2 CTM8251T芯片功能框图*注：CTM8251T的功能在CTM8251基础上增加防CAN-bus总线过压功能。

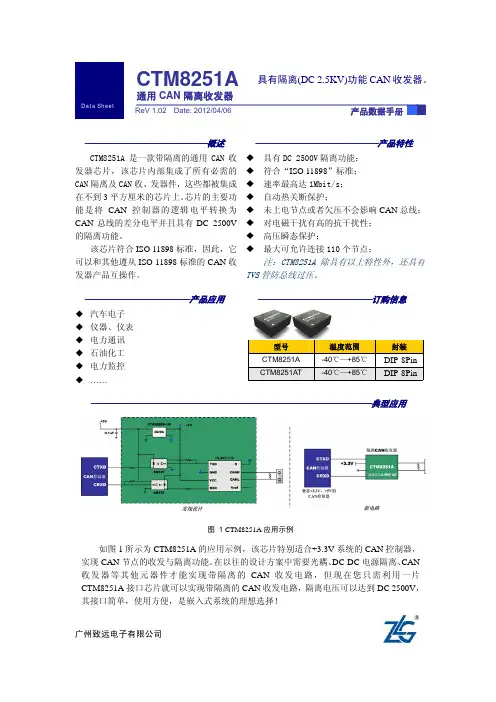

【产品数据手册】CTM8251A 通用CAN隔离收发器
——————————————概述CTM8251A 是一款带隔离的通用CAN 收发器芯片，该芯片内部集成了所有必需的CAN 隔离及CAN 收、发器件，这些都被集成在不到3平方厘米的芯片上。
芯片的主要功能是将CAN 控制器的逻辑电平转换为CAN 总线的差分电平并且具有DC 2500V 的隔离功能。
该芯片符合ISO 11898标准，因此，它可以和其他遵从ISO 11898标准的CAN 收发器产品互操作。
——————————————产品特性具有DC 2500V 隔离功能； 符合“ISO 11898”标准； 速率最高达1Mbit/s； 自动热关断保护；未上电节点或者欠压不会影响CAN 总线； 对电磁干扰有高的抗干扰性； 高压瞬态保护；最大可允许连接110个节点；注：CTM8251A 除具有以上特性外，还具有TVS 管防总线过压。
————————————产品应用◆ 汽车电子 ◆ 仪器、仪表 ◆ 电力通讯 ◆ 石油化工 ◆ 电力监控 ◆ ……广州致远电子有限公司—————————————订购信息型号 温度范围 封装CTM8251A -40℃—+85℃ DIP-8Pin CTM8251AT-40℃—+85℃DIP-8Pin————————————————————————————————典型应用图 1 CTM8251A 应用示例如图1所示为CTM8251A 的应用示例，该芯片特别适合+3.3V 系统的CAN 控制器，实现CAN 节点的收发与隔离功能。
在以往的设计方案中需要光耦、DC-DC 电源隔离、CAN 收发器等其他元器件才能实现带隔离的CAN 收发电路，但现在您只需利用一片CTM8251A 接口芯片就可以实现带隔离的CAN 收发电路，隔离电压可以达到DC 2500V ，其接口简单，使用方便，是嵌入式系统的理想选择！图 1.1 CTM8251A芯片功能框图图 1.2 CTM8251AT芯片功能框图注：CTM8251AT的功能在CTM8251A基础上增加防CAN-bus总线过压功能。
致远电子 CTM8251(A)S 隔离 CAN 收发器 数据手册说明书
——————————————产品特性隔离功能；“ISO 11898-24 V”标准； ； 个节点；具有极低电磁辐射和高的抗电磁干扰性；（设备人体放电方式±，浪涌（耦合方式±4kV 高低温特性好，满足工业级产品要求；产品数据手册广州致远电子股份有限公司—————————————订购信息————————————————————————————————典型应用1.1所示为CTM8251S 的应用示例，该模块可以连接任何一款CAN ISO 11898标准的CAN 节点间隔离收发功能。
在以往的设计方案中需要光耦、隔离、CAN 收发器等其他元器件才能实现带隔离的CAN 收发电路，但现在您只需利用一片CTM8251(A)S 接口模块就可以实现带隔离的CAN 收发电路，隔离电压可以2500VDC ，其接口简单，使用方便，是您组成嵌入式CAN 网络的理想选择。
图 1.1 CTM8251S 与传统分立器件方案对比图 2.1 CTM8251S和CTM8251AS实物图产品尺寸：长(L)×宽(W)×高(H)，19.90×19.90×5.00mm。
2.2 CTM8251(A)S引脚分布（底视图）2.1 CTM收发器引脚定义引脚名称1 VIN2 GND3 TXDCAN4 RXDCAN6 CANHCANH7 CANLCANL8 CANG 隔离电源输出地时，请悬空此引脚。
图 3.1 CTM8251S和CTM8251AS数据速率与电源对应输入电流图 3.2 串行接口（单通道）输入电流与数据速率对应关系绝缘特性CTM系列模块绝缘特性测试，温度：+25℃，各电压下的耐压测试时间为测试曲线如图所示：图 3.3 绝缘特性曲线图图 4.1 CTM8251S接口电路注：详细的应用见CTM8251S应用实例，CTM8251AS供电电源为3.3V。
网络拓扑结构图 4.2 CTM8251S典型应用如图 4.2所示CTM8251S与CTM8251S以及CTM8251AS等互连的应用实例，在同一个CAN-bus网络中，至少可连接110个CTM8251(A)S模块。
CAN控制器芯片介绍
SJA1000是一种I/O设备基于内存编址的微控制器，与其它控制器（CPU）之间的操作是通过象RAM一样的片内寄存器读写来实现的。
微处理器 （CPU）
CAN收发器
控制寄存器
SJA1000 CAN控制器
命令寄存器
状态寄存器
中断寄存器
验收代码寄存器
验收屏蔽寄存器
….
….
CAN BUS
收发器主要特性
完全符合ISO11898标准；高速率（最高达1Mbps）；具有抗汽车环境中的瞬间干扰，保护总线能力；斜率控制，降低射频干扰（RFI）；差分接收器，抗宽范围的共模干扰，抗电磁干扰（EMI）热保护；防止电池和地之间的发生短路；低电流待机模式；未上电的节点对总线无影响；可连接110个节点。
VSS3
15
输出驱动器接地
/INT
16
中断输出用于中断微控制器（CPU）/INT在内部中断寄存器各位都被置位时低电平有效/INT是开漏输出且与系统中的其它/INT是线或的此引脚上的低电平可以把IC从睡眠模式中激活
/RST
17
如C=1F；R=50k
VDD2
18
输入比较器的5V电压源
RX0，RX1Biblioteka 19，20从物理的CAN总线输入到SJA1000的输入比较器；支配控制电平将会唤醒SJA1000的睡眠模式；如果RX1比RX0的电平高，就读支配控制电平，反之读弱势电平，如果时钟分频寄存器的CBP位被置位就旁路CAN输入比较器以减少内部延时（此时连有外部收发电路）这种情况下只有RX0是激活的；弱势电平被认为是高，而支配电平被认为是低。
PCA82C250功能框图
硬件结构
PCA82C250管脚图
工作模式

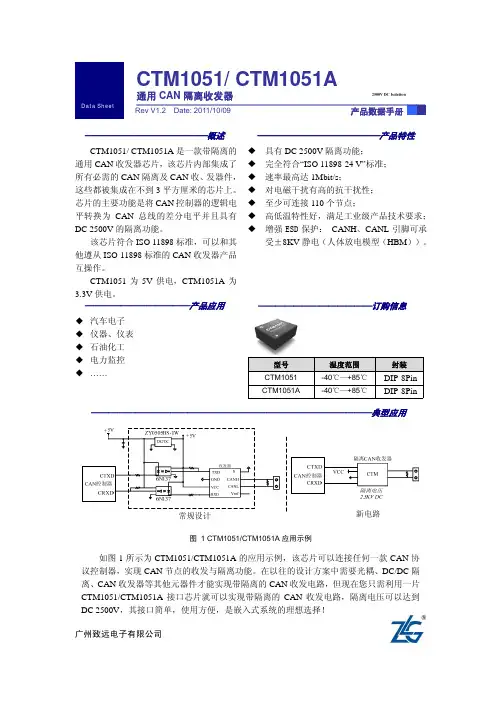

CTM1051技术手册
CTM1051/ CTM1051A
通用 CAN 隔离收发器
Rev V1.2 Date: 2011/10/09
产品数据手册
——————————————概述
——————————————产品特性
CTM1051/ CTM1051A 是一款带隔离的 具有 DC 2500V 隔离功能；
通用 CAN 收发器芯片，该芯片内部集成了 完全符合“ISO 11898-24 V”标准；
深圳周立功
武汉周立功
地址：深圳市深南中路 2070 号电子科技大厦 C 座 4 地址：武汉市洪山区广埠屯珞瑜路 158 号 12128 室（华
楼D室
中电脑数码市场）
电话：(0755)83781788（5 线）
电话：(027)87168497 87168297 87168397
传真：(0755)83793285
广州致远电子有限公司
CTM1051/CTM1051A
高速隔离 CAN 收发器
1. 功能简介
CTM1051/CTM1051A 芯片采用全灌封工艺，内部集成 CAN-bus 所必须的收发电路，完 全电气隔离电路，隔离电压（DC2500V）。CTM1051/CTM1051A 是用于 CAN 控制器与 CAN 总线之间的接口芯片，完全符合 ISO 11898 标准。支持标准波特率：40kbps—1Mbps。
4. 机械尺寸...................................................................................................................4
5. 电路连接...................................................................................................................5
CA-IS305x 隔离式 CAN 收发器 使用手册说明书
CA -IS3050, CA -IS3052上海川土微电子有限公司 修订版BCopyright © 2020, Chipanalog Incorporated 1 上海川土微电子有限公司CA -IS305x 隔离式CAN 收发器1产品特性• 符合 ISO11898-2 标准 • 高达5000V RMS 隔离耐压• 逻辑侧I/O 电压范围支持2.5V ~ 5 V • 信号传输速率高达1 Mbps• 高共模瞬态抗扰度：150 kV/μs (典型值) • –40 V 至40 V 的总线故障保护 •低环路延时：– 150 ns （典型值） – 210 ns （最大值）• 驱动器（TXD ）主动态超时功能 • 热关断保护• 总线最多可支持110个节点 • 无电节点不干扰总线• 温度范围：–55°C 至125°C •安全和法规认证： 61010-1的VDE 认证– 符合UL 1577 认证， 1 分钟 5 kV RMS– 符合IEC 60950-1、 IEC 61010-1 和 IEC 60601-1认证– 符合EN/UL/CSA 60950-1审批的TUV 5kV RMS 增强绝缘– 符合GB4843.1-2011的CQC 增强绝缘2应用• CAN 数据总线 • 工业现场网络• 楼宇和温室环境控制自动化 • 安防系统 • 运输 • 医疗 • 电信3 概述CA -IS305x 是一款隔离式控制区域网络（CAN ）物理层收发器，符合ISO11898-2标准的技术规范。
此器件采用片上二氧化硅（SiO 2）电容作为隔离层，在CAN 协议控制器和物理层总线之间创建一个完全隔离的接口，与隔离电源一起使用，可隔绝噪声和干扰并防止损坏敏感电路。
CA -IS305x 可为CAN 协议控制器和物理层总线分别提供差分接收和差分发射能力，信号传输速率最高可达 1 Mbps 。
该器件具有限流、过压和接地损耗保护（–40 V 至40 V ）以及热关断功能，可防止输出短路，共模电压范围为–12 V 至12 V 。
CAN总线系列讲座第三讲CAN控制器和收发器
CAN总线系列讲座第三讲——CAN控制器和收发器一 CAN控制器官方定义：CAN控制器用于将欲收发的信息（报文），转换为符合CAN规范的CAN帧，通过CAN收发器，在CAN-bus上交换信息。
举个便于理解的例子:就像您发快递一样,要根据快递公司提供的快递单填写具体的信息(发件人和收件人的地址、联系电话等),快递公司将之标准化（统一的快递单格式，并对每一件快递进行编号），随后才能传递信息（您快递的具体东西，如文件、衣服、手机等）。
（1）CAN控制器分类CAN控制器芯片分为两类：一类是独立的控制器芯片，如SJA1000；另一类是和微控制器做在一起，如NXP半导体公司的Cortex-M0内核LPC11Cxx系列微控制器、LPC2000系列32位ARM微控制器。
CAN控制器的大致分类及相应的产品可参见表1。
表1 CAN控制器分类及相应产品型号（2）CAN控制器的工作原理为了便于读者理解CAN控制器的工作原理，下面给出了一个SJA1000 CAN控制器的经过简化的结构框图如图1所示。
图1 CAN控制器结构示意接口管理逻辑接口管理逻辑如图1所示。
接口管理逻辑用于连接外部主控制器，解释来自主控制器的命令，控制CAN控制器寄存器的寻址，并向主控制器提供中断信息和状态信息。
CAN核心模块CAN核心模块如图1所示。
收到一个报文时，CAN核心模块根据CAN规范将串行位流转换成用于接收的并行数据，发送一个报文时则相反。
发送缓冲器发送缓冲器如图1所示。
发送缓冲器用于存储一个完整的报文，当CAN控制器发送初始化时，接口管理逻辑会使CAN核心模块从发送缓冲器读CAN报文。
验收滤波器验收滤波器如图1所示，验收滤波器可以根据用户的编程设置，过滤掉无须接收的报文。
接收FIFO接收FIFO如图1所示。
接收FIFO是验收滤波器和主控制器之间的接口，用于存储从CAN 总线上接收的所有报文。
工作模式CAN控制器可以有两种工作模式（BasicCAN和PeliCAN）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Shenzhen Sunyuan Technologe Co.,Ltd.
Page 4 of 4
常规电路
新电路
上图是 ISO CAN 的典型应用图。常规电路需要用光耦、DC/DC 隔离电源 、CAN 收发器等器件组合来实现 的 CAN 隔离收发器， 现在只需要一个低成本、小体积的 ISO CAN 模块就可以完全替代，使用更简单方便。
重点端口保护推荐电路
元件标号
R1,R2 R3 C1
D1,D2,D3,D4Fra bibliotek2500VDC/rms ±10%Vdd
- 40℃ ~ + 70℃ +300℃
-36V~+36V
通用参数
工作时外壳温升-------- 30℃ 辅助电源---------- 5VDC 单电源 工作温度---------- -40 ~ +70℃ 工作湿度---------- 10 ~ 90% (无凝露) 存储温度---------- -55~ +105℃ 存储湿度---------- 10 ~ 95% (无凝露)
ISO Series CAN Isolation Interface IC
通用型低成本CAN总线隔离收发器 IC
CAN 总线通讯接口信号隔离模块：ISO CAN 系列
产品特点
● 电源、信号输入端与信号输出端 2500VDC 两隔离 ● 可连接 110 个节点，符合 ISO11898-24V 标准 ● 传输速率最高可达 1Mbit/s ● 具有高抗电磁干扰性 ● 内置DC-DC模块电源防总线过压保护功能 ● 低成本、超小体积，使用方便，可靠性高 ● 标准 DIP 8 Pin 符合 UL94V-0 阻燃封装 ● 工业级温度范围: - 40 ~ + 70 ℃
概述
SunYuan ISO CAN 是一款隔离型通用 CAN 收发器模块。该模块内置 CAN 总线通讯接口信号隔离及收发 器件，具有成本低体积小、使用方便等优点。其主要功能是将 CAN 总线控制器的逻辑电平隔离转换为总线的差 分电平，信号传输过程中隔离电压高达 2500VDC
ISO CAN 总线通讯接口信号隔离模块，其内部集成了 DC-DC 电源隔离电路、高速数字隔离芯片、CAN 总 线收发器、总线通讯保护电路等。在工业现场实际应用中，为防止数据收发过程中因收到干扰而造成丢失或失真 故障，就需要对整个通讯电路进行适当的隔离。所谓的隔离就是指让电路中的一些模块之间不互相干扰，因为对 于数字电路而言，电平的高速转换会带来很多噪声，并且地线网络也会引入噪声，所以我们都要进行隔离。一般 来说，一个隔离系统必须从供电电源、地线网络、信号传输线路三个方面来进行隔离。
ISO CAN 总线通讯接口信号隔离模块使用方便，可以实现信号隔离收发的功能。其内部电源隔离电路选用 顺源科技 VB 系列 DC-DC 模块电源专利技术，这种输入与输出之间 3KV 的隔离电源，输出端具有长时间自恢复 过载短路保护（WRH 系列具有 8KV 抗静电）功能，在外接通讯线路短路、数据采集通讯工作负载发生较大变化 或 CAN 总线接口悬空空载时输出电压值变动较小，不会升高超出额定设计电压值。 可以有效隔离地线环流干 扰、抑制通讯接口窜扰及增强通讯接口抗静电防护功能，特别为工业现场 CAN 总线、RS232/RS485 通讯、以太 网 RJ45 通讯等接口供电提供隔离电源设计。 广泛应用在计算机控制装置、工业自动化设备、机器人、数控机 床、停车场智能控制、智能家居以太网物联网通讯、医疗仪器、电力仪表、安防数据采集控制等行业。
Page 1 of 4
技术参数
参数名称
辅助电源 静态电流 工作电流 隔离电压 泄漏电流 引脚电流 串行接口 总线引脚电压
节点数 封装形式 工作温度 存储温度
湿度 冷却方式
尺寸 重量 外壳材料
测试条件 无凝露
最小值 +4.5
-36 -40 -55 5
外形尺寸及引脚功能描述(标准 DIP8 脚)
ISO Series CAN Isolation Interface IC
Shenzhen Sunyuan Technologe Co.,Ltd.
Page 3 of 4
ISO Series CAN Isolation Interface IC
单个 CAN-bus 典型网络如上图所示，每个网络可接入 110 个单路 ISO CAN 隔离总线收发模块，通用模块 最长通讯距离为 10km，高速模块支持最低波特率为 40kbps，最长通讯距离 1km。如果需要接入更多节点或更长 通讯距离时，可通过 CAN 中断器等设备拓展。 注：总线通讯距离与通讯速率和现场应用相关，可根据实际应用和参考相关标准设计，通讯线缆最好选择屏蔽双 绞线并尽量远离干扰源。远距离通讯时，终端电阻值需要根据通讯距离以及线缆阻抗和节点数量选择合适值。
典型应用
● 工业现场 CAN 总线通讯接口抗干扰设计 ● CAN 总线系统电源与信号端地线干扰抑制 ● 汽车 CAN 总线信号多路数据采集防窜扰隔离 ● 工业现场高精度数据采集及防窜扰测量 ● 工业自动化设备、机器人防窜扰控制 ● 数控机床、停车场智能防窜扰控制 ● 医疗仪器、电力仪表信号传输与监控 ● 智能家居总线控制数字通讯
产品最大额定值 （长期在最大额定值环境下工作影响产品使用寿命，超过最大值会出现不可修复的损坏。）
Continuous Isolation Voltage （输入与输出端最高持续隔离电压） PW（电源电压输入最大范围） Junction Temperature （工作环境温度最大范围） Lead Temperature （引脚最高焊接温度及持续时间<10S） The biggest dc voltage bus pins（总线引脚的最大直流电压）
型号参数
2.7Ω / 2W 1MΩ / 1206 102 / 2KV
1N4007
元件标号
D5 GDT T1 ISO CAN
型号参数
P6KE15CA B3D090L B82793S0513N201 CAN 总线接口隔离模块
ISO CAN 模块在遇到现场恶劣环境应用时，需要在 CAN 接口接入保护电路保证模块不被损坏和总线可靠通 讯，尤其是容易受到干扰的节点处。另外在使用屏蔽绞线时需要对屏蔽层可靠接地，建议采用单点接地。 注：此推荐参数仅为推荐值，需根据现场实际应用情况选择。建议 R1,R2 选择 PTC,D1-D4 选择快恢复二极管。 单个 CAN-bus 典型连接示意图
典型值 +5 43 65 2500 1
ITXD<2；IRXD<2 +5
110 DIP8
自然空冷 19.70 x14.80 x 8.15
3.7
最大值 +5.5 72
+36
70 105 95
单位
VDC mA mA VDC mA mA V VDC 个
℃ ℃ ﹪
mm g
1 RXD
CAN 控制 器接收端
2 TXD
波 特 率 ---------- 5Kbps—1Mbps 隔 离 ---------- 输入与输出、电源与输出 节 点 数 ---------- ≥110 个节点 泄漏电流 --------- 1mA CAN 总线接口----符合 ISO11898 标准,双绞线输出
Shenzhen Sunyuan Technologe Co.,Ltd.
CAN 控制 器发送端
3 GND
电源-
Shenzhen Sunyuan Technologe Co.,Ltd.
4 VIN
电源+
5 CANG
隔离电源 输出地
6 CANL
CANL 信号线
7
8
CANH —
CANH 信号线
空脚
Page 2 of 4
典型应用图
ISO Series CAN Isolation Interface IC
