电线电缆成缆工序试题答案
德信诚培训网
电线电缆成缆工序试题答案
一、填空
1、按照产品使用的用途﹐电线电缆可以区分为﹕裸电线及裸导体制品﹑电力电
缆﹑电气装备用电线电缆、通讯电缆及光纤﹑﹑电磁线（绕组线）。
2、将绝缘线芯按一定的规则绞合起来的工艺过程，包括绞合时线芯间空隙的填充和在成缆上的包带过程，叫做成缆。
3、成缆时，绝缘线芯的绞合形式是采用同心层正规绞合，绝缘线芯直径相同的成缆叫做对称成缆，绝缘线芯中直径不同的叫做非对称成缆。
4、电力电缆的导电线芯，可以制成整根实心的，或是由多根单线绞合而成的；形状可以是圆形、扇形和半圆形的。
绞合线芯可以采用非紧压式和紧压式的两种。
5、电力电缆的导体结构应符合GB/T3956-2008《电缆的导体》所规定。
6、导电线芯在挤包或绕包绝缘层后，成为绝缘线芯。
不同电压等级和规格的电缆，绝缘厚度不同。
7、用于成缆的设备，也就是把绝缘线芯绞合在一起，并加以填充、绕包的设备，称为成缆机。
成缆机有普通式和盘绞式两种。
8、盘绞式成缆机是较新的成缆设备，生产效率高，速度一般在30m/min以上，适用范围大，能用于各种电力电缆的成缆，也可用于通信电缆和控制电缆以及大截面超高压电缆分裂导体的缆合。
更多免费资料下载请进：好好学习社区。
成缆工序试题及答案

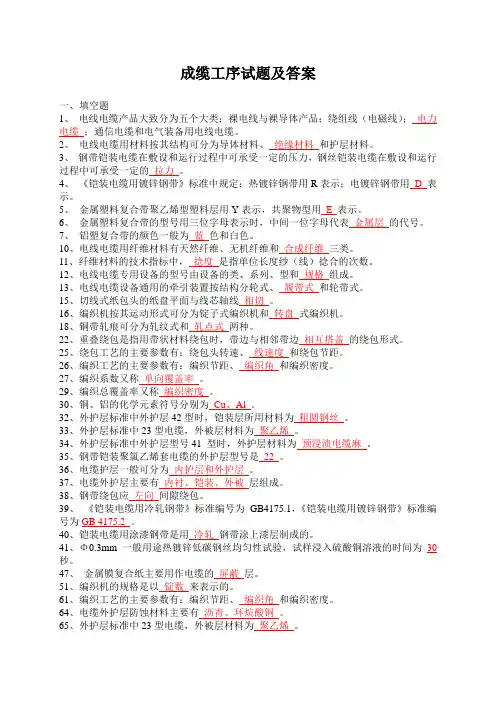

成缆工序试题及答案一、填空题1、电线电缆产品大致分为五个大类：裸电线与裸导体产品；绕组线（电磁线）；电力电缆；通信电缆和电气装备用电线电缆。
2、电线电缆用材料按其结构可分为导体材料、绝缘材料和护层材料。
3、钢带铠装电缆在敷设和运行过程中可承受一定的压力，钢丝铠装电缆在敷设和运行过程中可承受一定的拉力。
4、《铠装电缆用镀锌钢带》标准中规定：热镀锌钢带用R表示；电镀锌钢带用D 表示。
5、金属塑料复合带聚乙烯型塑料层用Y表示，共聚物型用E 表示。
6、金属塑料复合带的型号用三位字母表示时，中间一位字母代表金属层的代号。
7、铝塑复合带的颜色一般为蓝色和白色。
10、电线电缆用纤维材料有天然纤维、无机纤维和合成纤维三类。
11、纤维材料的技术指标中，捻度是指单位长度纱（线）捻合的次数。
12、电线电缆专用设备的型号由设备的类、系列、型和规格组成。
13、电线电缆设备通用的牵引装置按结构分轮式、履带式和轮带式。
15、切线式纸包头的纸盘平面与线芯轴线相切。
16、编织机按其运动形式可分为锭子式编织机和转盘式编织机。
18、铜带轧痕可分为轧纹式和轧点式两种。
22、重叠绕包是指用带状材料绕包时，带边与相邻带边相互搭盖的绕包形式。
25、绕包工艺的主要参数有：绕包头转速、线速度和绕包节距。
26、编织工艺的主要参数有：编织节距、编织角和编织密度。
27、编织系数又称单向覆盖率。
29、编织总覆盖率又称编织密度。
30、铜、铝的化学元素符号分别为Cu、Al 。
32、外护层标准中外护层42型时，铠装层所用材料为粗圆钢丝。
33、外护层标准中23型电缆，外被层材料为聚乙烯。
34、外护层标准中外护层型号41 型时，外护层材料为预浸渍电缆麻。
35、钢带铠装聚氯乙烯套电缆的外护层型号是22 。
36、电缆护层一般可分为内护层和外护层。
37、电缆外护层主要有内衬、铠装、外被层组成。
38、钢带绕包应左向间隙绕包。
39、《铠装电缆用冷轧钢带》标准编号为GB4175.1，《铠装电缆用镀锌钢带》标准编号为GB 4175.2 。
成缆,铠装考试题目
成缆铠装试题一、判断题：（是划√，非划×，每题2分，共20分）1．电缆收盘时只需考虑盘容量，无需考虑电缆弯曲半径。
（ X ）2．成缆时加入填充主要是提高其成缆外圆的圆整度。
（√）3．成缆时绝缘线芯旋转一周，线芯轴向前进的距离称为节距。
（√）4．铠装YJV22-8.7/15 3x300电缆时，钢带最小厚度为0.8mm 。
（ X ）5．电缆圆整度指最大外径与最小外径之差除以电缆标称外径。
（√）6．铜带屏蔽时，测得重叠部分为5.2mm，铜带宽度为35mm，此电缆搭盖率14.9%。
（√）7．0.1A电缆很小，不足以致命。
（ X ）8．我国交流电路三相线分别采用红、黄、绿颜色标识（√）9．电缆铠装时只需考虑钢带厚度，其宽度不作考虑。
（ X ）10．铠装时内衬层破坏，只有铠装钢带有关（ X ）二．选择题：（将正确答案的序号填入横线空格内；每题2分，共20分）1．将绝缘线芯按一定规则绞合起来的工艺，包括成缆间隙的填充和包带的过程叫 B 。
A．束线；B．成缆；C．铠装 ; D.绞线2．常见的成缆最外层绞合方向是 AA．右向；B．左向；C．由右到左; D. 周期变化3. 在电缆结构中，用于保护电缆免受外来机械力上海的主要结构是 C A．绝缘层；B．护套层；C．铠装层; D. 屏蔽层4.铜带屏蔽工序自检项目有 A B CA．外观；B．铜带规格；C．搭概率; D. 圆整度5.成缆工序自检项目有 A B DA．外观；B．成缆节距；C．间隙率; D. 圆整度6.铠装工序自检项有 A B C DA．外观；B．钢带规格；C．间隙率; D. 铠装节距7.低压照明灯在潮湿场所，金属容器内采用 C 安全电压A．380V；B．220V；C．36V以下; D. 大于36V8.电灯线不宜太长，灯高离地面不宜小于 B 米A．1； B2； C．3; D. 49.绞合导体的特点，下面不属于的是 AA．外形美观；B．柔软性好；C．稳定性好; D. 强度高10.铠装时钢带重叠率过大，原因是 AA．钢带宽度大；B．电缆外径大；C．牵引速度大; D. 钢带宽度小四．问答题：每题15分，共60分1.对电缆YJV22-0.6/1 4x185进行铠装时，测得电缆铠装外层间隙部分数值分别为16.5mm，15.7mm,14.6mm，计算此电缆间隙率，并判断是否合格？（工艺卡规定钢带规格为2x0.5x35）答：16.5/35x100％=47％＜50％合格2.若发现触电事故，应如何处置？2.成缆时，扇形线芯翻身产的原因及排除方法？原因：1、预扭角不当，2放线盘上的线芯排线翻身，线芯大，分头下盘时线芯退扭造成翻身。
电缆工艺练习题
一、名词
1、体积不变定律
2、拉线
3、退火(韧炼、软化)
4、金属的再结晶
5聚集再结晶
6绞线
7退扭绞合
8 塑炼
9变形区
二、简答
(一)熔炼的意义
(二)上引法生产无氧铜杆工艺原理(利用虹吸原理)
(三) 浸涂成型法生产无氧铜杆工艺原理：(利用热渗透原理)
(四)无氧铜杆的特性
(五)硼化处理目的
(六)稀土处理目的
(七)去气处理目的
(八)实现正常拉制的力学条件
(九)安全系数Ks的取值分析
(十)拉线模各区的作用
润滑区作用：
变形区作用：
出口区作用
(十一)拉线中润滑剂作用(三种作用)
①润滑
②冷却
③清洗
(十二) 绞线的工艺参数
1. 基圆直径
2. 节圆直径
3. 绞线外径
4. 节距
5. 单线的展开长度
6. 螺旋升角
7. 节径比
8. 理论节径比
9. 绞入系数
10. 填充系数
(十三)拉制过程的变形指数
①延伸系
②延伸率
③断面减缩系数
④断面减缩率
三、综合
1、在拉线配摸时，给延伸率参数的数值规律？其原因？
2、金属的冷变形程度是晶粒大小的重要因素之一。
在其他条件相同时。
金属的冷变形
程度控制在什么范围？
3、绞线的形式有几种？分别介绍。
4、绞合工艺参数。
5、简答连续生产线的退火形式。
电缆成缆工艺讲义
电缆成缆工艺讲义一、成缆的目的电缆是用来传输电能或控制信号的。
电力设备用电多数是用多相电源，所以电力电缆是多芯的，常用三相电源的三芯电缆或四芯电缆（其中有一芯作为地线）。
控制电缆主要是用于控制设备的线路，控制电缆需要的根数一般很多，因此控制电缆往往做成多芯的。
这样不仅使用方便、经济，而且使用三相电源送电的三相电缆成缆在一起，可以使三相磁场抵消，减少损耗。
因此，在成缆工序中，是将二芯、三芯，甚至是几十芯绞合在一起。
组成多芯电缆。
这种将绝缘线芯按一定的规则绞合在一起，包括绞合时线芯间空隙的填充和在成缆上的包带过程，叫做成缆。
成缆时，绝缘线芯的绞合形式是采用同心层正规绞合，绝缘线芯直径相同的成缆叫做对称成缆，绝缘线芯直径不同的成缆叫做非对称成缆。
虽然根据需要根数的绝缘线芯绞合在一起的电缆，使用方便经济，但有些电缆是不成缆的，如高压电缆等，这是为了避免结构太大而笨重和技术设备上的原因，制造成单芯电缆。
二、成缆绝缘线芯及其它原材料1. 从成缆使用材料上分类＜懷怦绝缢"绝缘线芯1 ⅛⅛⅛⅛I«⅛ ⅛C ⅛⅛Iu它廩材補SCft包帯⅛⅛s⅛I其它包■2. 成缆各辅料的作用a. 包带：包带都有将绞合线缆扎紧、包缚成形的作用，同时根据包带材料不同还具有其他特殊作用，如玻纤带有一定的耐火作用。
b. 填充：填充都有使成缆后电缆外形圆整，不易变形的作用，同时根据填充材料的不同还有其它特殊作用, 如阻燃填充有阻燃的作用。
3. 从成缆结构来看a.由绝缘线芯数的多少，可将成缆分为：两芯，3芯，4芯，5芯，多芯成缆;b.由绝缘线芯数的几何形状，可将成缆分为：圆形线芯，扇形线芯，瓦形+方形，平扇+方形，扇形+圆形等绝缘线芯成缆。
c. 我公司生产的电缆主要有两芯，三芯等截面圆形电缆，三芯等截面扇形电缆，四芯、5芯等截面扇形电缆，3+1小扇形电缆，3+1大扇形电缆，4+1芯电缆，以及2芯到37芯的控制电缆。
我公司电力电缆结构示意图如下：三、成缆的基本工艺参数2. 绞合方向：成缆绞合方向有左向右向之分，区别的方法即：将绝缘线芯成缆后，水平放置向前看，如果是左旋为左向，右旋为右向，电缆最外层成缆应为右向。
电缆工艺中级试题
绞线工艺中级试题姓名：________________ 得分：________________一、填充题(每题3分，共18分)⒈根据铝线的不同用途，铝线可分为硬铝线、半硬铝线和软铝线。
⒉圆形线芯可分为二种主要绞合形式有正规绞合及不正规绞合。
⒊绞线最合理的结构是中心为一根的结构，同样的截面的线芯具有最小的绞合外径。
⒋管式绞线机主要组成部件有____________、____________、____________和____________。
⒌绞制12/7/0.49㎜的导电线芯，股线要绞制左向的____________盘，右向的____________盘，线芯排列为____________。
⒍27/2.0㎜的绞合线芯，结构排列为____________，属于____________绞合形式。
二、选择题(每题4分，共28分)⒈当绞线机牵引速度恒定时，绞笼的转速慢，绞合节距____________。
(①长；②短；③不变)⒉一般电线电缆用铜、铝导电线芯的实用节距比外层的____________内层的。
(①大于；②小于；③等于；④近似于)⒊经过韧炼后的铜线导电率和伸长率____________。
(①减小；②增大；③不变)⒋当线径拉细时，会使电线电阻____________。
(①变大；②变小；③不变)⒌任何结构形式绞线的绞合外径内层直径加____________倍的单线直径。
(①1；②2；③3；④4)⒍常用的千分尺精度为____________毫米。
(①0.001；②0.01；③0.02；④0.05)⒎裸电线外层的绞合方向规定为____________向。
(①右；②左；③正；④反)三、问答题(每题9分，共36分)⒈调节对焊机的次级电压方法是什么？怎样调节？⒉为什么同一直径的单线绞制紧压扇形线芯？⒊安全操作规程有哪几点？⒋简要说明影响导电线芯柔软度的因素有哪些？四、计算题(每题9分，共18分)⒈已知：7/1.33毫米铜绞合线芯其绞合系数为1.02，绞合节距比为20，求导线的绞合外径、节距及一公里的重量是多少？⒉已知线盘规格，外圆D1=1000毫米，内圆D=500毫米，开档长500毫米，现在LGJ型导线7/1.8+28/2.07的绞合外径为13.68毫米，求该线盘能装此线几公里？并写出该线芯的结构排列。
包制和成缆工种考题
包制和成缆工种各岗位考题一、D岗位D类考题60分，其中填空题40分，选择题20分。
二、C岗位D类考题36分，C类考题24分。
其中填空题约32分，选择题16分，概念和简答题约12分。
三、B岗位D类考题18分，C类考题18分，B类考题24分。
其中填空题约26分，选择题14分，概念和简答题约20分。
四、A岗位D类考题12分，C类考题12分，B类考题12分，A类考题24分。
其中填空题约25分，选择题10分，概念和简答题约25分。
D类考题一、填空题（每空1分）1、电线电缆的基本分类包括裸电线、电力电缆、电气装备用电线电缆、绕组线（电磁线）、通信电缆和通信光缆。
2、电力线缆按电压等级通常可分为低压、中压、高压、超高压、特高压。
3、电线电缆的基本组成部分为导体、绝缘、护层。
4、聚乙烯、聚丙烯、聚氯乙烯、交联聚乙烯分别简写为PE、PP、PVC、XLPE。
5、低密度聚乙烯、线性低密度聚乙烯、高密度聚乙烯分别简写为LDPE、LLDPE、HDPE。
6、电线电缆材料按其属性可分为金属材料、有机材料、无机材料。
7、电线电缆材料按基本用途可分为导体材料、绝缘材料、护层材料。
8、电线电缆绝包制用塑料薄膜主要有聚乙烯薄膜、聚氯乙烯薄膜、氟塑料薄膜、聚酯薄膜、聚酰亚胺薄膜。
9、国家标准规定电工用圆铜线有软圆铜线、硬圆铜线和特硬圆铜线三种，型号分别为TR、TY、TYT。
电线电缆包制工序主要应用TR型圆铜线。
10、国家标准规定电工用镀锡圆铜线有镀锡软圆铜线和可焊镀锡软圆铜线两种，型号分别为TXR、TXRH。
电线电缆包制工序主要应用TXR型镀锡圆铜线。
11、按标准规定电线电缆编织屏蔽用铝合金圆线有两种，型号分别为LHP1、LHP2，主要成分均为铝镁硅合金，其中LHP1型号铝合金经过热处理。
12、电线电缆包制工序中常用的铜带主要有普通电缆用铜带和同轴电缆用精轧铜带两种。
13、电缆铠装用钢带按表面状态分为热镀锌钢带（R）、电镀锌钢带（D）和涂漆钢带（Q）。
