人防电气设计要点
人防工程电气设计要点总结
人防工程电气设计要点总结摘要：在各类人防工程中，电气工程质量的好坏会直接影响到建筑物的使用功能，也会影响到工程造价和工程的建设周期。
基于此，本文主要总结了人防工程电气设计的要点，具体如下。
关键词：人防工程；电气；设计前言在人防工程的初步设计阶段，关于电气方面，必须对防空区的地理位置、规模、平时或战时的用途有深入的了解，以满足平时使用和战时的需要。
一、现代人防建筑电气设计的特点一般来说，建筑设计和生产应充分遵循以下设计原则：一是对于现代建筑，在设计和制作过程中应充分体现人性化的电气设计理念，以充分满足现代建筑电气使用和管理的要求。
最大限度地充分满足现代建筑的电气使用和管理功能，包括建筑照明控制功能和安全保护功能。
在建筑设计中，应注意保证现代建筑的风量及其循环，以保证现代建筑的温度能够满足要求。
确保建筑中的各个施工环节也符合建筑师的要求，保证现代建筑从内到外都符合建筑师的设计理念。
二是在现代工程建设和电气设计中，应将经济效益设计放在重要的战略地位。
人防建筑电气设计应充分考虑使用成本，提高人防建筑电气设备的设计和使用效率，节约成本，为企业创造收益，为社会节约能源。
这是电气设计过程中的一个重要设计原则。
三是人防建筑电气设计充分利用新的生产技术，更新生产工艺，改进设备，充分考虑建筑用能成本，提高设计效率，并充分利用电气设计质量管理的新技术理念和设计标准技术要求，降低人防建筑电气设备的生产能耗，充分节约能源成本，有效控制人防建筑电气成本。
四是人防建筑电气设计是一项复杂而艰巨的任务。
现代建筑要求在人防建筑电气设计的各个阶段统一规划，及时操作，保证人防建筑电气设计的各个环节协调平衡，以达到效益最大化。
二、人防工程电气设计要点（一）负荷水平和供配电方案负荷水平和供配电方案是人防建筑电气设计中非常重要的部分，它直接关系到人民群众的生命财产安全和社会经济效益，必须予以高度重视。
在实际的设计项目中，一些项目设计人员通常习惯于拿到项目后立即开始布局设计。
人防工程电气防化设计内容
单相10A三孔+Biblioteka 孔3只A：9.4.12-4；
B：7.5.10；
C：8.0.3；
工院要求加紫外线杀菌插座
防化器材储藏室
单相10A三孔+二孔1只
B：7.5.13；
C：9.3.4；
简易洗消间
单相10A三孔+二孔2只
A：9.4.11；
B：7.5.9；
C：6.1.4；
防溅式
1.交通干（支）道及连接通道；
3.一级负荷；
防化值班室
带插座配电箱：
a.1个三相16A四孔电源插座带开关；
b.7个单相10A三孔电源插座；
A：9.4.10；
C：9.1.2-5
1.自动控制实施隔绝式防护。（设置手、电动密闭阀门；根据射线、毒剂报警信息，通过核化生控制中心驱动设备、设施电控箱自动控制工程及时实施隔绝式防护）（C：5.2.10；7.2.2）
洗消间脱衣室
单相10A三孔+二孔2只
A：9.4.11；
B：7.5.9；
防溅式
检查穿衣室
单相10A三孔+二孔2只
A：9.4.11；
B：7.5.9；
防溅式
滤毒室
单相10A三孔3只
A：9.4.12-4；
B：7.5.10；
C：8.0.3；
每个过滤吸收器风口取样点处
进风机室
单相10A三孔+二孔1只
C：8.0.3；8.0.4-1
3.设置三种通风方式控制信号箱、显示三种通风方式的灯光和音响装置；（C：9.1.2-2）
4.射线报警器和毒剂报警器的连接电缆进入防化值班室前应电磁脉冲防护措施。（C：7.1.4-3；9.1.3）
洗消间脱衣室
人防工程电气专业施工图设计要点(李兴华)
见图： 07FD01-22页
2. 07FD01-23页二等人员掩蔽所照明平面图中问题： 1）主要出入口照明回路熔断器位置设置错误，应设在最外一道 防护密闭门内侧，不应应设在最里一道密闭门内侧，不应控制 简易洗消间照明。 2）穿过滤毒室、简易洗消间隔墙应做密闭处理。 见图： 07FD01-23页 3.国标04FD01-2早已废止不应再选用。
10
《防空地下室电气设计》
07FD01-02中几个问题
1.07FD01-22页二等人员掩蔽所配电系统图中问题： AX插座箱，应为防化值班室防要求设置的， 为战时二级负荷不需设EPS电源。战时通信设备电源只需预留 不需设置插座箱。其他页次配电系统图中也存在同样问题，大 家参考选用时应加以纠正。
探析人防工程电气设计的要点及注意事项

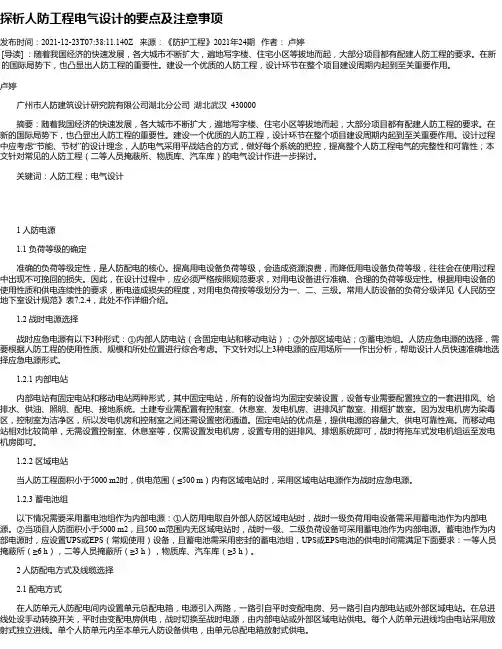

探析人防工程电气设计的要点及注意事项发布时间：2021-12-23T07:38:11.140Z 来源：《防护工程》2021年24期作者：卢婷[导读] ：随着我国经济的快速发展，各大城市不断扩大，遍地写字楼、住宅小区等拔地而起，大部分项目都有配建人防工程的要求。
在新的国际局势下，也凸显出人防工程的重要性。
建设一个优质的人防工程，设计环节在整个项目建设周期内起到至关重要作用。
卢婷广州市人防建筑设计研究院有限公司湖北分公司湖北武汉 430000摘要：随着我国经济的快速发展，各大城市不断扩大，遍地写字楼、住宅小区等拔地而起，大部分项目都有配建人防工程的要求。
在新的国际局势下，也凸显出人防工程的重要性。
建设一个优质的人防工程，设计环节在整个项目建设周期内起到至关重要作用。
设计过程中应考虑“节能、节材”的设计理念，人防电气采用平战结合的方式，做好每个系统的把控，提高整个人防工程电气的完整性和可靠性；本文针对常见的人防工程（二等人员掩蔽所、物质库、汽车库）的电气设计作进一步探讨。
关键词：人防工程；电气设计1 人防电源1.1 负荷等级的确定准确的负荷等级定性，是人防配电的核心。
提高用电设备负荷等级，会造成资源浪费，而降低用电设备负荷等级，往往会在使用过程中出现不可挽回的损失。
因此，在设计过程中，应必须严格按照规范要求，对用电设备进行准确、合理的负荷等级定性。
根据用电设备的使用性质和供电连续性的要求，断电造成损失的程度，对用电负荷按等级划分为一、二、三级。
常用人防设备的负荷分级详见《人民防空地下室设计规范》表7.2.4，此处不作详细介绍。
1.2 战时电源选择战时应急电源有以下3种形式：①内部人防电站（含固定电站和移动电站）；②外部区域电站；③蓄电池组。
人防应急电源的选择，需要根据人防工程的使用性质、规模和所处位置进行综合考虑。
下文针对以上3种电源的应用场所一一作出分析，帮助设计人员快速准确地选择应急电源形式。
1.2.1 内部电站内部电站有固定电站和移动电站两种形式，其中固定电站，所有的设备均为固定安装设置，设备专业需要配置独立的一套进排风、给排水、供油、照明、配电、接地系统。
人防工程电气设计的要点及注意事项
人防工程电气设计的要点及注意事项摘要：从人防工程电气系统的整体设计中可以看出，最常见的问题主要集中在微观的设备上，集中在具体功能的使用和发挥上，这就会明显降低电器系统的稳定性和工程的隐蔽性，削弱人防工程的防护程度。
对此，应当充分考虑人防工程的具体功能和实际需求，坚持平战结合的原则，确保电气系统设计的稳定性，排除其中存在的安全隐患和风险。
本文首先分析了人防地下室电气设计与施工优化的必要性，然后详细阐述了人防工程电气设计的要点及注意事项。
关键词：人防工程；电气设计；照明；电源；电击防护1.人防地下室电气设计与施工优化的必要性人防工程始终是维护国家稳定和人身安全的重要基础，其自身的特殊性和重要性自然是不言而喻的，所以，其地下室电气系统的设计也能够直接影响工程的质量和效率。
正因为如此，设计人员才更应当在规划的过程中，全面展示出电气系统的功能和优势，并且也要完善相应的标准和机制，保证功能的开发能够与宏观上的要求保持一致。
当下，人防电气室电气系统的设计本身就存在一些微小的问题，如果这些问题没有在施工中得到应有的重视和关注，不仅会影响电气系统的质量，还会让人防地下室的防护功能受到损害。
另外，如果设计人员和施工人员没有重视对电气设备的防潮处理，没有采取有效的绝缘手段，也会给设备的后期运行埋下风险和隐患。
另外，如果设计人员和施工人员忽略了对配电系统和发动机组的安装，就有可能影响能源的正常供应，地下室的照明也会受到严重影响。
而以上这些都足以想象，人防地下室的运行，需要不同环节的协调配合，如果某一环节出现了问题或者是意外，就必然会产生牵一发而动全身的效果。
所以，针对地下室的人防工程，强化电气系统的设计和优化，也是顺应时代发展潮流的必然选择，是维护社会秩序和国民安定的应有之策。
二、人防工程电气设计的要点及注意事项（一）强化照明设计设计人员应当根据人防地下室的具体需求，完善照明的功能，满足具体的应用规范，既要保证光源具有节能的特性，延长其使用寿命，以此为暂时作出贡献，同时，也应当考虑到不同功能场所的照度，考虑到显色性和防眩光等环节。
人防电气工程施工方案
引言：人防电气工程是指为人防工程提供供电、照明、通信、监控等方面的电气系统施工工程。
在人防工程中，电气工程的施工方案十分关键，它直接影响到人防工程的可靠性、安全性和功能性。
本文将详细介绍人防电气工程的施工方案，包括工程概述、正文内容、施工要点以及文末的总结。
正文内容：一、工程概述1.工程地点和范围2.施工目标和项目要求3.工程的技术难点和风险点4.项目的时间节点和工期安排5.资源准备和安全措施二、电气系统设计1.电气负荷计算和配电设计2.照明系统设计3.通信系统设计4.监控系统设计5.防火、防爆安全设计三、施工要点1.施工准备工作a.施工队伍组建和培训b.施工现场布置和物资准备c.确定施工方法和工艺流程2.电气系统施工a.预留管槽和开槽安装b.配电箱和开关插座安装c.灯具和照明设备安装d.电缆敷设和接线e.系统调试和保养3.通信系统施工a.通信设备安装和接线b.传输介质敷设和连接测试c.系统调试和保养4.监控系统施工a.监控设备安装和接线b.监控中心设备配置和网络连接c.视频信号传输和图像调试d.系统调试和保养5.防火、防爆系统施工a.防火电线和防爆设备安装b.防火分区和防爆间距划定c.系统调试和保养四、质量控制1.施工质量管理制度2.施工现场巡检和验收3.施工过程中的质量控制措施五、安全措施1.安全教育和培训2.施工现场安全管理3.施工期间的安全事故预防措施4.特殊施工操作的安全控制总结：人防电气工程施工方案的制定与实施对人防工程的可靠性和安全性至关重要。
通过本文的详细阐述，我们对人防电气工程施工方案的内容和要点有了更深入的了解。
从工程概述、电气系统设计、施工要点、质量控制到安全措施，每个环节都需要专业的知识和技术支持。
只有做到细致入微的规划和严格执行，才能保证人防电气工程的顺利施工和高质量完成。
在今后的工程实施中，我们应该不断总结经验，不断提升自己的专业水平，为人防工程的发展做出更大的贡献。
平战结合人防电气设计要点
平战结合人防电气设计要点随着目前国际局势的日益复杂化,随着国防建立的日益加强,国家对于人民防空地下室的重视程度也越来越高。
民用建筑中附设式及独立式的平战结合人防工程日益增多，面积也越来越大。
其中尤以平时为汽车库，战时为二等人员掩蔽所的情况为多。
针对最近几年人防电气专业设计、审查中所遇到的问题及要点，笔者在此作一总结，以与各位设计同行同飨。
电源：按?人民防空地下室设计标准?〔GB-50038-2005〕要求，防空地下室的电力负荷，其根本通信、报警设备，应急通信设备，柴油电站配套的附属设备以及应急照明等为一级负荷；重要的风机、水泵，电动密闭门，正常照明、区域水源的用电设备、三种通风方式装置系统，洗消用的电加热淋浴器等为二级负荷；其余负荷为三级负荷。
而按照?汽车库、停车库、停车场设计防火标准?〔GB50067-97〕规定，地下车库的消防水泵、火灾自动报警、自动灭火、排烟设备、火灾应急照明、疏散指示标志等消防用电按车库类别为一、二级负荷。
由上可见，对于平时车库或战时人防，均须具备两个电源。
平时电源由电力系统引来；而战时那么考虑一路从电力系统引来，另一路内部电源由邻近的区域电源引来。
区域电源一般指“人防区域性地下柴油发电站〞，可由人防部门结合整个地区的人防状况统一进展规划设计。
应当注意的是人防建筑面积之和大于5000平方米的，那么应在人防内部设柴油电站。
当然，对于战时一级负荷仅有供给急照明和少量通信报警设备的防空地下室，也可设置蓄电池组作内部电源，其连续供电时间应与隔绝防护时间相一致。
供配电系统：在平战结合人防电气设计中，供电系统的确实定是最为重要的。
国标图集?人民防空地下室设计标准?〔05SFD10〕中根据不同情况提供了各种供电系统方案。
在人防电气方案的选用中，我们既要考虑到满足平时与战时人防要求，又要考虑到平战转换时的方便、迅速、快捷。
从实际设计情况看，战时不必再考虑照明与动力分别计量的问题。
采用图集〔GB-50038-2005〕-3-18页方案2的方式简洁易行，清晰明瞭，故笔者推荐一般人防均采用此种配电系统。
人防工程电气设计的要点及注意事项
人防工程电气设计的要点及注意事项发布时间：2022-05-09T07:41:46.975Z 来源：《福光技术》2022年9期作者：代思瑶[导读] 随着我国棚改城镇化的发展以及政府对人防工程建设的重视，人防工程的设计数量也相应增加，类型也更加的丰富，因此需要提高相关从业人员的技术要求，及时关注行业发展及地方规定。
在战时人防工程的使用过程中，由于非常依赖滤毒通风以及水源提供，因此电气专业对设备的供配电就显得尤为重要，为了保证战时一、二级负荷的可靠使用，人防电气设计需要考虑人防工程应用的功能性和合理性，配合土建专业布置功能用房，为其他设备专业提供可靠电源，从而对人防工程做出保障。
代思瑶四川省建筑设计研究院有限公司 610000摘要：随着我国棚改城镇化的发展以及政府对人防工程建设的重视，人防工程的设计数量也相应增加，类型也更加的丰富，因此需要提高相关从业人员的技术要求，及时关注行业发展及地方规定。
在战时人防工程的使用过程中，由于非常依赖滤毒通风以及水源提供，因此电气专业对设备的供配电就显得尤为重要，为了保证战时一、二级负荷的可靠使用，人防电气设计需要考虑人防工程应用的功能性和合理性，配合土建专业布置功能用房，为其他设备专业提供可靠电源，从而对人防工程做出保障。
关键词：人防工程；电气设计；电力照明一、分析人防工程电气设计的基本功能首先，人防工程电气设计需要具备合理性，减少电缆不必要的浪费和不可靠的路径，根据水暖设备的工作原理布置电气回路，避免使用时的危险性。
同时，人防工程电气设计需要保证电量供给的可靠性，保证电力平稳的输送，满足战时人民的生存需求。
其次，人防工程需要具备检测空气的条件，涉及滤毒、送风及排风系统的使用，当甲醛、苯等有害气体浓度较高的时候，排风系统就会提高自身的运转速率，加速与外界空气的对流和交换，这就能够有效解决不通风空间的对流问题，而且也可以满足地下室的战时使用需求，使得群众在这一封闭环境下的正常呼吸，不会因为有害气体浓度较高而产生休克。
