静态应变测试分析系统
TST3826F-L静态应变测试分析软件使用说明书 (2)
目录一、简介 (2)1. 软件功能 (2)2. 系统要求 (2)3. 软件安装 (2)4. 网络配置 (2)5. 软件卸载 (6)二、软件操作 (7)1．仪器检查 (7)2. 启动软件 (7)3．软件界面 (7)4．项目管理 (10)5. 创建新工程 (10)6. 打开一个已有工程 (11)7. 打开数据文件 (11)8. 保存工程 (12)9. 打印预览 (13)10. 通道参数 (13)11. 应变应力 (13)12. 新建绘图窗口 (14)13. 图像属性 (15)14．工程参数 (16)15．信号选择 (16)16. 采样 (17)17．工程单位 (18)18．应变花设置 (18)三片直角形 (19)等腰三角形 (20)伞形 (20)扇形 (21)三、附录 (22)1．桥路类型 (22)2.软件使用流程 (23)TST3826F-L静态应变测试分析软件操作手册一、简介1. 软件功能TST3826F-L静态应变测试分析软件是基于VC++开发平台的一款静态信号处理软件，包含实时采集、实时显示、实时分析、实时保存等模块。
功能强大的参数管理模块，用户只需简单的输入设置参数值，所有计算都有软件自动完成；强大的分析、处理能力。
2. 系统要求硬件要求CPU为Pentium III 600M 以上，内存不少于128M，1G以上剩余硬盘空间。
操作系统Windows XP及以上操作系统。
适用仪器及接口适用的仪器范围：TST3826F-L系列静态应变采集仪。
适用的仪器接口：以太网3. 软件安装将系统配带的光盘放入光驱中，运行光盘中的安装程序,执行安装操作,在Windows加载了安装文件后,设置相应的安装路径，根据提示进行选择，点击“下一步”，直到安装完成。
4. 网络配置在配置网络之前，建议对计算机防火墙进行设置；否则可能会查找不到机箱或采样数据不正常。
XP系统设置如下：○1在“开始”中选择“控制面板”。
○2在“控制面板”中选择“windows防火墙”。
静态应变测试分析系统
DH3818静态应变测试分析系统1 概述DH3818是特地为学生实验设计的静态应变测试系统，有10通道、20通道、（1+10）通道和（1+19）通道四种形式供用户选择。
手动测量时，高亮LED数码管即时显示应变、力或位移值。
可根据应变计的灵敏度系数、导线电阻、桥路方式对测量结果进行修正。
计算机最多可直接控制16台仪器，所有操作均由计算机完成，巡检速度为10点／秒。
1.1应用范围1.1.1根据测量方案，完成全桥、半桥、1／4桥（公用补偿片）状态的应力应变的多点巡回检测；1.1.2配合各种桥式传感器，实现压力、力、荷重、位移等物理量的多点巡回检测；1.1.3与热电偶配合，通过热电偶分度号的计算，对温度进行多点巡回检测；1.1.4对输出电压小于20mV的电压信号进行巡回检测，分辨率可达1μν。
1.2 特点1.2.1 高亮LED数码管即时显示通道号和应变值，试验结果直观明了；1.2.2采用进口高性能机械继电器，通过特殊的电路设计，消除了开关切换接触电势变化对测量结果的影响，先进的隔离技术和合理的接地，具有较强的抗干扰能力；1.2.3 通道组合灵活，可同时接应变传感器和力传感器；1.2.4根据应变计的灵敏度系数、导线电阻、桥路方式以及各种桥式传感器灵敏度，对测量结果进行修正。
1.3 系统构成计算机通过USB和数据采集箱相连，构成10\20\10+1\19+1测点的静态应变测量系统。
一台计算机通过RS485通讯扩展线最多可以同时控制16台采集器。
1.3.1 仪器与多种传感器的连接，如图1所示：图1 传感器与仪器连接1.3.2 单台工作如图2所示：图2 单台仪器工作1.3.3 多台仪器工作如图3所示：图3 多台仪器工作1.4 硬件功能1.4.1 直观的测量结果显示：高亮数码管直接显示测量结果，人性化的按键操作，实验人员在现场无计算机的情况下，通过数码管显示直接查看各个测点的工作情况；1.4.2 通过计算机联网观察实验情况：在教学实验室由一台计算机通过USB控制多台仪器，最多可同时直接观察16台仪器的测试状态，老师能掌握每个实验组的实验情况，提高课堂实验教学质量。
DH3817动静态应变测试系统
DH3817动静态应变测试系统DH3817动静态应变测试系统上海办事处:上海市浦东张江高科园区科苑路399号6幢邮编: ***** 电话: ***-***** 传真：***-*****DH3817动静态应变测试分析系统1. 概述:静态的桥路方式和稳定度,动态的硬件结构和结果显示方式。
本系统可对变化缓慢的应力应变、桥式传感器及热电偶的输出信号完成适调、记录和处理。
DH3817系统框图仪器图片：2. 特点:2.1 以PC机为基础的硬件和软件环境,从应变计到实验报告,试验结果一次生成;2.2 中文视窗2000/XP操作系统下采用C++编制的采样控制和分析软件,具有极强的实时性以及良好的可移植性、可扩充性和可升级性;2.3 每通道独立差动直流放大器、滤波器，大大提高了抗干扰能力;2.4 多通道并行同步采样;2.5 RS485扩展线长度可达100m;2.6 采用1394接口模式及虚拟设备驱动技术,使系统实现了边采样、边传送、边存硬盘、边显示,利用计算机海量的存储硬盘,长时间实时、无间断记录多通道信号；2.7 内置120Ω标准电阻，用户可方便完成全桥、半桥、1/4桥(公用补偿片)的状态设置;2.8 每台计算机最多可控制128个测点;DH3817动静态应变测试系统上海办事处:上海市浦东张江高科园区科苑路399号6幢邮编: ***** 电话: ***-***** 传真：***-*****2.9 输入冷端温度，根据热电偶的分度号，计算被测温度、温度梯度及热流;3.技术指标:3.1 测量点数:每台采集箱8点,每台计算机可控制16台采集箱;3.2 供桥电压: 2V(DC);3.3 每测点采样速率:1、2、5、10、20、50、100、200（次/秒）;3.4 满度值（可根据客户要求更改）:3.4.1电压测量时：满度值为±3mV、±30mV分档切换;3.4.2 应变测量时，典型满度值为±3000με、±*****με分档切换;3.5 A/D分辨率:14位;3.6 系统不确定度：不大于0.5％±3με;3.7 零漂：3με/1h(输入端短路,最高灵敏度,恒温);3.8 自动平衡范围:±*****με(应变计阻值的±1%);3.9 电源：220V±10％50Hz±2％;3.10 采集箱尺寸:290mm(长)×115mm(高)×220mm(宽)。
JM3840动静态应变测试分析系统(动静态应变仪准动
JM3840动静态应变测试分析系统(动静态应变仪准动动静态应变仪是该系统的核心部分，它能够对材料在动态和静态条件下的应变进行准确测量。
它包括传感器、数据采集系统和控制软件三个主要组成部分。
传感器负责将材料的应变信号转化为电信号，并将其传递给数据采集系统进行处理。
数据采集系统则负责采集、存储和处理传感器的信号，然后通过控制软件进行展示和分析。
控制软件可以实时查看材料的应变情况，并对数据进行处理、分析和保存。
准动是该系统的附加部分，它主要用于对材料在高频动态载荷下进行测试和分析。
准动系统具有高频响应、高速数据采集和高精度测量等特点。
它可以通过在动静态应变仪上加装准动头部件，将材料的动态应变信号转化为电信号，然后进行采集和处理。
准动系统的高速数据采集功能可以实时监测材料在高频动态载荷下的应变情况，帮助用户更准确地评估材料的性能。
1.高精度：该系统采用先进的传感器和数据采集技术，能够实现高精度的应变测量。
它的测量精度可以达到微米级，能够准确地反映材料在不同应变条件下的性能。
2.多功能：该系统可以对材料在动态和静态条件下的应变进行测试和分析。
它可以实时监测材料的弹性变形、塑性变形和断裂行为，为用户提供全面的材料性能评估。
3.易操作：该系统具有友好的操作界面和简单的操作流程，用户可以轻松上手并进行测试和分析。
它还提供了丰富的数据处理和分析功能，方便用户对实验数据进行进一步的研究和评估。
4.高效率：该系统的高速数据采集和快速数据处理功能可以大大提高测试效率。
用户可以实时查看和分析实验结果，快速获取材料的性能参数，节省时间和成本。
综上所述，JM3840动静态应变测试分析系统是一种先进的应变测试仪器，能够实现对材料在动态和静态条件下的性能评估。
它具有高精度、多功能、易操作和高效率等优点，是材料科学研究和工业生产中不可或缺的工具。

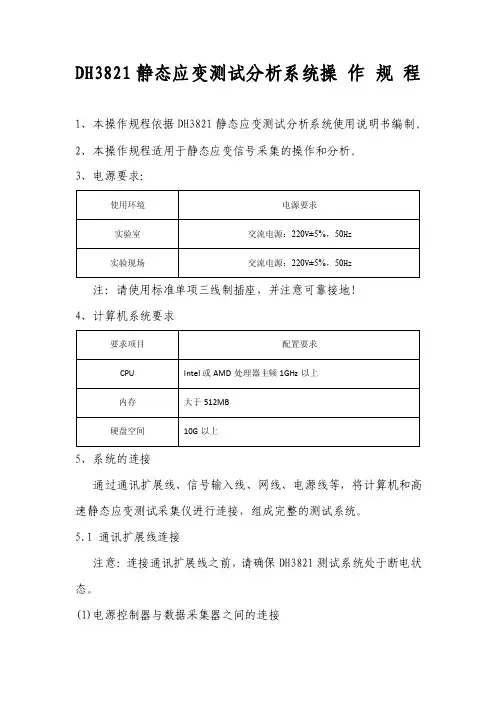

DH3821静态应变测试分析系统操作规程
DH3821静态应变测试分析系统操作规程1、本操作规程依据DH3821静态应变测试分析系统使用说明书编制。
2、本操作规程适用于静态应变信号采集的操作和分析。
3、电源要求：注：请使用标准单项三线制插座，并注意可靠接地！4、计算机系统要求5、系统的连接通过通讯扩展线、信号输入线、网线、电源线等，将计算机和高速静态应变测试采集仪进行连接，组成完整的测试系统。
5.1 通讯扩展线连接注意：连接通讯扩展线之前，请确保DH3821测试系统处于断电状态。
(1)电源控制器与数据采集器之间的连接使用通讯扩展线，连接电源/控制器通讯接口的输出端与数据采集器通讯接口的输入端。
(2)数据采集器之间的连接使用通讯扩展线，连接第一个数据采集器的通讯接口输出端与第二个数据采集器的通讯接口输入端。
多台数据采集器之间的通讯扩展连接，请按照以上方式依次连接。
5.2 信号输入线的连接注意：连接信号输入线之前，必须确保DH3821测试仪处于断电状态。
5.3 电源/控制器的连接(1) 单台DH3821静态应变测试采集仪独立工作单台DH3821静态应变测试采集仪独立工作，可仅使用交叉网线连接DH3821电源/控制器与计算机，也可使用交换机和网线进行连接。
(2) 多台DH3821静态应变测试采集仪同时工作若多台DH3821静态应变测试采集仪同时工作，需用网线将各套DH3821采集仪的电源/控制器与交换机连接，再将计算机与交换机连接，组成完整的测试系统。
5.4电源线连接使用交流220V/50V电源供电时，将电源线直接接上即可。
注意：若未使用单相三线制电源，必须将接地端可靠接地，消除交流电源干扰。
5.3 信号输入线连接注意：信号输入线与仪器通道接口之间不可带电插拔。
5.4 主机IP地址设置DH3821电源/控制器出厂时已预设IP地址。
为确保计算机与仪器的正确通讯，需对计算机IP地址进行设置。
IP地址设置如下：在“Internet 协议 (TCP/IP)属性”对话窗口处，点击选取“使用下面的IP地址”，将“IP地址”设为“192.168.0.254”，将“子网掩码”设为“255.255.255.0”，确定保存设置。

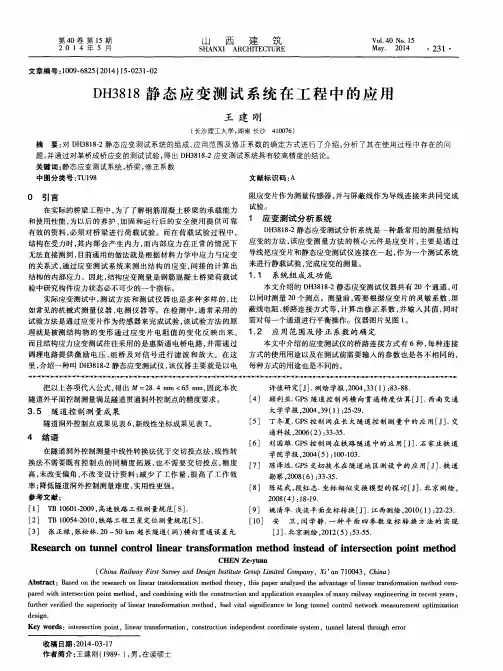

DH3818静态应变测试系统在工程中的应用
３ ． ５ 隧道控 制测 量成 果
隧道洞外控制点成果见 表 ６ ， 新线性 坐标 成果见表 ７ 。
４ 结 语
大学学报， ２ ０ ０ ４ ， ３ ９ （ １ ） ： ２ 长 大隧道控制 测量 中的应 用 ［ Ｊ ］ ． 交
．
换法不需要既有 控制点 的 同精度拓 展 ， 也不需 要交 切投 点 ， 精度 ［ ７ ３ 陈泽远 Ｇ Ｐ Ｓ交切技 术在 隧道 地 区测 设 中的应 用［ Ｊ ］ ． 铁 道 高， 未改变偏 角 、 不 改变设 计资 料 ； 减少 了工作 量 、 提高 了工 作效 勘察 ２ ０ ０ ８ （ ６ ） ： ３ ３ － ３ ５ ．
Ｄ Ｈ ３ ８ １ ８静 态 应 变 测 试 系 统 在 工 程 中 的 应 用
王 建 刚
（ 长沙理 工大学 ， 湖 南 长沙 ４ １ ０ ０ ７ ６ ）
摘
要： 对Ｄ Ｈ ３ ８ １ ８ － ２静 态应变测试 系统的 组成 、 应 用范 围及修 正系数 的确定方式进 行 了介 绍 ， 分 析 了其 在使用过程 中存在 的 问
． １ 系统 组成及 功 能 结构 的内部应力 。因此 ， 结构应变测量是 钢筋混 凝土桥梁 荷载试 １ 本文介绍 的 Ｄ Ｈ ３ ８ １ ８ － ２静态应变测试 仪器共有 ２ ０个 通道 ， 可 验 中研究构件应力状态 必不 可少的一个指标。
０个测点 。测量前 ， 需要 根据应 变片 的灵 敏系数 、 屏 实际应变 测试 中 ， 测 试方 法和 测试仪 器也 是多 种多样 的， 比 以同时测量 ２ 桥路连 接 方式 等， 计 算 出修正 系数 ， 并输 入其 值 ， 同时 如常见 的机械式测 量仪 器 、 电测 仪器 等。在检 测 中， 通 常采 用 的 蔽线 电阻 、 。 试验方法是通过应变 片作为传感 器来完成试 验 ， 该试 验方 法的原 需对每一个通道进行平衡操作 。仪器 图片见图 １ 理就是被测 结构 物 的变 形通 过应 变 片 电阻值 的变化 反 映 出来 。 １ ． ２ 应 用 范 围及修 正 系数 的确 定 而且结构应力应变测试往往采用 的是惠斯通 电桥 电路 ， 并需 通过
东华测试DH3821静态应变测试分析系统
支持东华测试 树立民族品牌 江苏东华测试技术股份有限公司
DH3821静态应变测试分析系统
1 概述
DH3821静态应变测试系统是全智能化的巡回数据采集系统，除采集应力应变信号外，还可采集电压、位移、热电偶，组成无限多通道的综合测试系统。
该产品体积小巧、使用方便，具有通道自检功能，适合在室内和野外，进行各种现场测量试验，被国内众多的高校和知名研究检测机构广泛采用。
1.1 应用范围
1.1.1 根据测量方案，完成全桥、半桥、1／4桥（三线制）状态的静态应力应变的多点巡回检测；
1.1.2 配合各种桥式传感器，实现压力、力、荷重、位移等物理量的多点巡回检测；
1.1.3 接入热电偶传感器进行温度测量。
1.2 特点
1.2.1 采用模块式设计，可灵活组合采集模块进行分布式测量或组成上千通道的测试系统；
1.2.2 通过以太网传输数据，可实时进行采样、传送、存盘、显示；
1.2.3 适用应变计、热电偶及各类应变式传感器的信号测量；
1.2.4 先进的隔离和合理的接地，抗干扰能力极强；
1.2.5 多种桥路方式程控切换：通过软件程控设置全桥、半桥、1/4桥（三线制自补偿）的状态，使用方便灵活，操作简单；
1.2.6 桥路自检功能，方便实验现场状态检查和故障排除。
对该产品有需求了解具体参数及实验操作的朋友可以致电东华测试400-6565-228。
静态应变测试分析系统TST3822
江苏泰斯特电子设备制造有限公司
概 述
根据测量方案，完成1/4桥（公
的静态应力应变的多点巡回检测；
与各种桥式传感器配合，实现压力、力、荷重、位移等物理量的多点巡回检测；
计算机 TST3822
USB 多系统工作RS-485计算机 1 2 64TST3822热电偶载荷传感器桥式传感器应变片采用高速ARM处理器，配合独特的软硬件信号处理技术和硬件隔离技术，系统具有极强的现场抗干扰能力；接入方式：1/4桥(公用补偿、三线制)、半桥、全桥等方式；每个测点可分别自动平衡；最高分辨率1με，供桥电压2V，零点漂移≤3/4μεh；内置Q-FAN温度控制系统，进一步减少温度对测量结果的影响。
高清大面积数码管显示,可单台手动控制,也能通过计算机进行控制。
时域曲线
时域表格
应变花计算
等强度梁与TST3822配合
用，可在无需计算机情况下，
成应变片组桥实验、应变与位
对徐州某煤矿运输机进行应力测。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DH3818 静态应变测试分析系统
1 概述
DH3818 是特地为学生实验设计的静态应变测试系统，有10 通道、20通道、（1+10）通道和
（1+19）通道四种形式供用户选择。
手动测量时，高亮LED 数码管即时显示应变、力
或位移值。
可根据应变计的灵敏度系数、导线电阻、桥路方式对测量结果进行修正。
计算机最多可直接控制16台仪器，所有操作均由计算机完成，巡检速度为10 点／秒。
1.1 应用范围
1.1.1 根据测量方案，完成全桥、半桥、1／4 桥（公用补偿片）状态的应力应变的多点巡回
检测；
1.1.2 配合各种桥式传感器，实现压力、力、荷重、位移等物理量的多点巡回检测；
1.1.3 与热电偶配合，通过热电偶分度号的计算，对温度进行多点巡回检测；
1.1.4对输出电压小于20mV的电压信号进行巡回检测，分辨率可达1卩v
1.2 特点
1.2.1 高亮LED 数码管即时显示通道号和应变值，试验结果直观明了；
1.2.2 采用进口高性能机械继电器，通过特殊的电路设计，消除了开关切换接触电势变化对测量结果的影响，先进的隔离技术和合理的接地，具有较强的抗干扰能力；
1.2.3 通道组合灵活，可同时接应变传感器和力传感器；
1.2.4 根据应变计的灵敏度系数、导线电阻、桥路方式以及各种桥式传感器灵敏度，对测量结果进行修正。
1.3 系统构成
计算机通过USB 和数据采集箱相连，构成10\20\10+1\19+1 测点的静态应变测量系统。
一台计算机通过RS485通讯扩展线最多可以同时控制16台采集器。
1.3.1 仪器与多种传感器的连接，如图1 所示：
应变类传感器
载荷传感器
图1传感器与仪器连接1.3.2单台工作如图2所示：
图2单台仪器工作1.3.3多台仪器工作如图3所示：
N=1
RS485
N=16
图3多台仪器工作
1.4 硬件功能
1.4.1 直观的测量结果显示：高亮数码管直接显示测量结果，人性化的按键操作，实验人员在现场无计算机的情况下，通过数码管显示直接查看各个测点的工作情况；
1.4.2 通过计算机联网观察实验情况：在教学实验室由一台计算机通过USB 控制多台仪器，
最多可同时直接观察16台仪器的测试状态，老师能掌握每个实验组的实验情况，提高课堂实验教学质量。
1.5 软件功能
1.5.1 多种桥路方式程控切换：通过软件程控设置全桥、半桥、1/4 桥（三线制自补偿）的状态，使用方便灵活，操作简单；
1.5.2 自动修正：根据桥路方式、应变计电阻、导线电阻、应变计灵敏度系数，系统完成对测量结果的自动修正；
1.5.3 采用中文Windows 应用软件，完成对仪器的预调平衡，测量参数设置，实时显示测量曲线（包括x－y 函数图形），数值、应力和应变花计算，满足静态桩基抗压、抗拔、水平载荷试验；
1.5.4 根据传感器的输出灵敏度及热电偶的分度号和冷端温度，完成被测物理量单位量纲的归一化，并直接显示被测物理量。
1.6 技术指标
1.6.1 测量点数：10点/20点（用户自选）；
162适用应变片电阻值：50〜10000 Q任意设定；
163应变片灵敏度系数：1.0〜3.0自动修正；
1.6.4 供桥电压：2V（ DC）；
1.6.5测量应变范围：土19999卩&
1.6.6最高分辨率：1心
1.6.7系统示值误差：不大于0.5% ± 3
1.6.8零漂：不大于4卩£ /（程控状态）;
1.6.9自动平衡范围：土15000 &应变计阻值的±1.5%）;
1.6.10长导线电阻修正范围：0.0〜100 Q;
1.6.11 通讯方式：与计算机通讯采用USB 接口，仪器间扩展采用RS485；
1.6.12 电源：220V±10% 50Hz±2%；
1.6.13 使用环境：GB6587.1-86- H;
1.6.14外形尺寸：353mm K 291mm K 105mm （长X宽稿）便携机箱。
1.7使用环境
1.7.1温度：
⑴贮存条件：-40 C〜60 C
⑵极限条件：-10〜50C
⑶工作范围：0〜40C
1.7.2湿度：
⑴工作范围：40 C（20〜90）%RH
⑵贮存条件：50 C 90%RH24h
1.7.3振动（非工作状态）：
⑴频率循环范围：5〜55〜5Hz
⑵驱动振幅（峰值）：0.19mm
⑶扫频速率：小于或等于1倍频程/min
⑷在共振点上保持时间：10mi n
⑸振动方向：x、y、z
2产品典型应用案例
序号工程名称项目介绍图片资料2
兰州悬索桥通车前载荷实验悬索桥进行加载测试，通过荷载试验了解悬索桥在试验荷载作用下的实际工作状态，判断悬索桥结构的安全承载能力及评价悬索桥的营运
兰州石油机械
研究所使用DH3818对其设计
的石油加工换热器进行注水压力测试，可以通过面板上的数码显示管直接读出测量数据，方便快捷地完成换热器耐
2
通过对钢结构模型进行 静载试
验，测出钢结构 测试断面的最大应力或 应变，根据测量获得
数 据对桥梁进行性能评 估。
测量动臂在载荷情况下 的的应变应力，评估动 臂的最大载荷能力，为 以后轮胎吊的安全运行 提供依据。
3部分用户名单
序号 业主名称
配置（台） 购买时间
1 同济大学航空航天学院力学实验中心
DH3818（10 测点 66 台） 2009-07-04 2 盐城工学院
DH3818 （10 测点 5 台）
2008-12-02
3
吉林大学汽车动态模拟国豕重点实验 室
DH3818 （10 测点 1 台） 2009-12-03
4
新疆石河子大学
DH3818（10 测点 5 台） 2008-04-10
5
南京理工大学理学院
DH3818 （10 测点 1 台）、
控制软件（1套）
2008-10-22
6 南通大学建筑工程学院
DH3818 （10 测点 18 台） 2009-12-08 7
浙江大学
DH3818（10 测点 1 台） 2009-03-11
8
贵州毕节学院
DH3818 （10 测点 8 台）、
控制软件（1套）
2008-11-15
9
云南农业大学
DH3818 （10 测点 4 台） 2008-03-24
压测试。
上海大学力学
实验室
羊山港轮胎吊
实验
4附录
4.1计量报告
4.2环境实验报告
4.3其他第三方检测报告。
