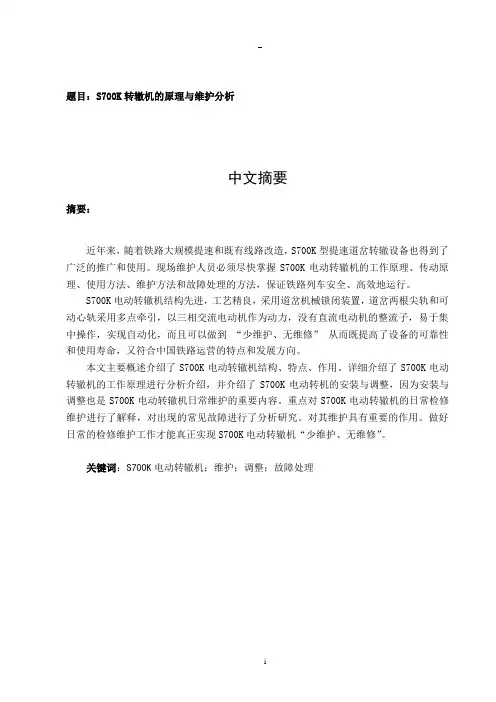

题目：S700K转辙机的原理与维护分析中文摘要摘要：近年来，随着铁路大规模提速和既有线路改造，S700K型提速道岔转辙设备也得到了广泛的推广和使用。
现场维护人员必须尽快掌握S700K电动转辙机的工作原理、传动原理、使用方法、维护方法和故障处理的方法，保证铁路列车安全、高效地运行。
S700K电动转辙机结构先进，工艺精良，采用道岔机械锁闭装置，道岔两根尖轨和可动心轨采用多点牵引，以三相交流电动机作为动力，没有直流电动机的整流子，易于集中操作，实现自动化，而且可以做到“少维护、无维修”从而既提高了设备的可靠性和使用寿命，又符合中国铁路运营的特点和发展方向。
本文主要概述介绍了S700K电动转辙机结构、特点、作用。
详细介绍了S700K电动转辙机的工作原理进行分析介绍，并介绍了S700K电动转机的安装与调整，因为安装与调整也是S700K电动转辙机日常维护的重要内容。
重点对S700K电动转辙机的日常检修维护进行了解释，对出现的常见故障进行了分析研究。
对其维护具有重要的作用。
做好日常的检修维护工作才能真正实现S700K电动转辙机“少维护、无维修”。
