圆曲线的详细测设
第三节圆曲线的详细测设§11 —3圆曲线的详细测设一、偏角法测设圆曲线圆曲线的主点ZY、QZ、YZ定出后,为在地面上标定出圆曲线的形状，还必须进行曲线的加密工作。
曲线点：对圆曲线进行加密，详细测设定出的曲线上的加密点。
曲线点的间距：一般规定，R> 150 m时曲线点的间距为20m, 50m W R<150m时曲线点的间距为10m 。
R<50m时曲线上每隔5m测设一个细部点；在点上要钉设木桩，在地形变化处还要钉加桩。
曲线测设：设置曲线点的工作，常用的方法有：偏角法和切线支距法。
1.偏角法的测设原理：1 ）偏角：即弦切角2）原理：根据偏角（》）及弦长（c）测设曲线点。
如图11-4 :从ZY点出发，根据偏角3 1及弦长C（ZY-1 ）测设曲线点1；根据偏角及弦长C（ 1 一2）测设曲线点2… 等。
2•偏角及弦长的计算：（1）偏角计算：原理：偏角（弦切角）等于弦所对应的圆心角的一半。
心角：则相应的偏角：K 180 •如图11-4, ZY-1曲线长为K,所对圆= —* --------R 7Tu 舉K 180^爲"竺——•——-2 ZR n当所测曲线各点间的距离相等时，以后各点的偏角则为第一个偏角3的累计倍数。
即:§ =u ⑻)1I 2/?d； = 23】I6y—3*5] .....氏=吃（2）弦长计算（如图11-4）严密计算公式：Jrdi /f(' =2R sin $sin — =C二sin —1 2 R■※弦弧差（弦长与其相对应的曲线长之差）：弦弧差=K i -C i = L i3/（24R2）当R=450m时，20m的弦弧差为2mm ,•••当R>400m时，不考虑弦弧差的影响。
由于铁路曲线半径一般很大，20m的弦长与其相对应的曲线长之差很小，就用弦长代替相应的曲线长进行圆曲线测设。
近似计算：'、"整弦：里程为20m倍数的两相邻曲线点间的弦长（曲线点间距20m对应的弦长）。
圆曲线主点的测设
一、圆曲线主点的测设
（一）、主点测设元素的计算
T R tan 2 L R 180 R 1 E R R( 1) cos cos 2 2 J 2T L
（二）、主点桩号的计 算 ZY桩号 JD桩号 T
L QZ桩号 ZY桩号 2 L YZ桩号 QZ桩号 2
三、例题
已知交点的桩号为K3+182.76，测得转折角α =25°48′10″
设计圆曲线半径R=300m。 求：曲线测设元素、主点桩号和计算各桩的切线支距法坐标。
解：（1）计算主点测设元素
α/2=12°54′05
（2）主点里程计算
（3）计算各桩测设数据
平面圆曲线的测设
任务一：偏角法测设平面单圆曲线
宜以QZ 为界，将曲线分两部分进行测设。
i
平面圆曲线的测设
任务一：偏角法测设平面单圆曲线
任务二：极坐标法测设平面单圆曲线
任务三：切线支距法测设平面单圆曲线
任务二：切线支距法测设平面单圆曲线 切线支距法（也称直角坐标法） 以曲线起点ZY（或终点YZ）为 独立坐标系的原点，切线指向JD 方向为X轴，通过原点的方向为Y 轴，建立局部直角坐标系，计算 出曲线细部点Pi在该独立坐标系 中的坐标（Xi，Yi）进行测设。 一、计算测设数据 设ZY点至Pi点的弧长为 Xi，Yi 的计算公式为： ，所对圆心角为 ,曲线半径为R， （i=1,2,3…）
ZY
QZ
f
fy
QZ
fx
(B)长弦偏角法
（1）长弦偏角法适合于用全站仪 测设， 如右图。 ①计算曲线上各桩点至ZY或YZ的 弦线长Ci及其与切线的偏角Δi。 ②再分别架仪于ZY或YZ点，拨角、 量边。
(建筑工程管理)道路工程测量(圆曲线缓和曲线计算公式)
（建筑工程管理）道路工程测量(圆曲线缓和曲线计算公式)道路工程测量(圆曲线缓和曲线计算公式)内容：理解线路勘测设计阶段的主要测量工作（初测控制测量、带状地形图测绘、中线测设和纵横断面测量）；掌握路线交点、转点、转角、里程桩的概念和测设方法；掌握圆曲线的要素计算和主点测设方法；掌握圆曲线的切线支距法和偏角法的计算公式和测设方法；了解虚交的概念和处理方法；掌握缓和曲线的要素计算和主点测设方法；理解缓和曲线的切线支距法和偏角法的计算公式和测设方法；掌握路线纵断面的基平、中平测量和横断面测量方；了解全站仪中线测设和断面测量方法。
重点：圆曲线、缓和曲线的要素计算和主点测设方法；切线支距法和偏角法的计算公式和测设方法；路线纵断面的基平、中平测量和横断面测量方法难点：缓和曲线的要素计算和主点测设方法；缓和曲线的切线支距法和偏角法的计算公式和测设方法。
§9.1交点转点转角及里程桩的测设道路工程测量概述分为：路线勘测设计测量(routereconnaissanceanddesignsurvey)和道路施工测量(roadconstructionsurvey)。
勘测设计测量(routereconnaissanceanddesignsurvey)分为：初测(preliminarysurvey)和定测(locationsurvey)初测内容：控制测量(controlsurvey)、测带状地形图(topographicalmapofazone)和纵断面图(profile)、收集沿线地质水文资料、作纸上定线或现场定线，编制比较方案，为初步设计提供依据。
2、定测内容：于选定设计方案的路线上进行路线中线测量(centerlinesurvey)、测纵断面图(profile)、横断面图(cross-sectionprofile)及桥涵、路线交叉、沿线设施、环境保护等测量和资料调查，为施工图设计提供资料。
（二）道路施工测量(roadconstructionsurvey)按照设计图纸恢复道路中线、测设路基边桩和竖曲线、工程竣工验收测量。
道路工程测量(圆曲线缓和曲线计算公式)
顶岗实习报告道路工程测量(圆曲线缓和曲线计算公式) 实习时间：2013年7月至2013年9月17日 工程项目名称：乌鲁木齐绕城高速公路（东线）WRDX-3实习报告内容：经过实习的一段时间发现道路测量与建筑测量之间有很大的差别，道路测量主要就是曲线上放样，而建筑测量中为直线直角放样。
因此道路测量人员必须掌握曲线放样的内容。
而曲线放样的内容主要就是圆曲线和缓和曲线，一般采用的方法就是交点放样法和偏角法下面就是我在这一段时间内学习到的关于曲线放样的基本内容。
重点：圆曲线、缓和曲线的要素计算和主点测设方法；切线支距法和偏角法的计算公式和测设方法；路线纵断面的基平、中平测量和横断面测量方法 难点：缓和曲线的要素计算和主点测设方法；缓和曲线的切线支距法和偏角法的计算公式和测设方法。
交点转点转角及里程桩的测设一、 道路工程测量概述分为：路线勘测设计测量 (route reconnaissance and design survey) 和道路施工测量 (road construction survey) 。
（一） 勘测设计测量 (route reconnaissance and design survey) 分为：初测 (preliminary survey) 和定测 (location survey) 1、 初测内容：控制测量 (control survey) 、测带状地形图 (topographical map of a zone)和纵断面图 (profile) 、收集沿线地质水文资料、作纸上定线或现场定线，编制比较方案，为初步设计提供依据。
2、 2、定测内容：在选定设计方案的路线上进行路线中线测量 (center line survey) 、测纵断面图 (profile) 、横断面图 (cross-section profile) 及桥涵、路线交叉、沿线设施、环境保护等测量和资料调查，为施工图设计提供资料。
道路工程测量(圆曲线缓和曲线计算公式)
道路工程测量(圆曲线缓和曲线计算公式)时间:2009-12-09 19:04:30 来源:广州交通技术学院作者:未知我要投稿我要收藏投稿指南第九章道路工程测量 (road engineering survey)内容：理解线路勘测设计阶段的主要测量工作（初测控制测量、带状地形图测绘、中线测设和纵横断面测量）；掌握路线交点、转点、转角、里程桩的概念和测设方法；掌握圆曲线的要素计算和主点测设方法；掌握圆曲线的切线支距法和偏角法的计算公式和测设方法；了解虚交的概念和处理方法；掌握缓和曲线的要素计算和主点测设方法；理解缓和曲线的切线支距法和偏角法的计算公式和测设方法；掌握路线纵断面的基平、中平测量和横断面测量方；了解全站仪中线测设和断面测量方法。
重点：圆曲线、缓和曲线的要素计算和主点测设方法；切线支距法和偏角法的计算公式和测设方法；路线纵断面的基平、中平测量和横断面测量方法难点：缓和曲线的要素计算和主点测设方法；缓和曲线的切线支距法和偏角法的计算公式和测设方法。
§ 9.1 交点转点转角及里程桩的测设一、道路工程测量概述分为：路线勘测设计测量 (route reconnaissance and design survey) 和道路施工测量 (road construction survey) 。
（一）勘测设计测量 (route reconnaissance and design survey)分为：初测 (preliminary survey) 和定测 (location survey)1、初测内容：控制测量 (control survey) 、测带状地形图 (topographical map of a zone) 和纵断面图 (profile) 、收集沿线地质水文资料、作纸上定线或现场定线，编制比较方案，为初步设计提供依据。
2、定测内容：在选定设计方案的路线上进行路线中线测量 (center line survey) 、测纵断面图 (profile) 、横断面图 (cross-section profile) 及桥涵、路线交叉、沿线设施、环境保护等测量和资料调查，为施工图设计提供资料。

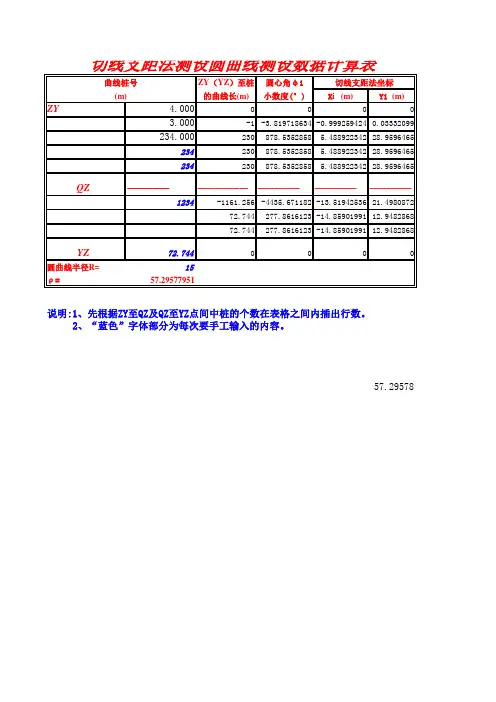

切线支距法测设圆曲线测设数据计算
