极限配合与技术测量基础试卷

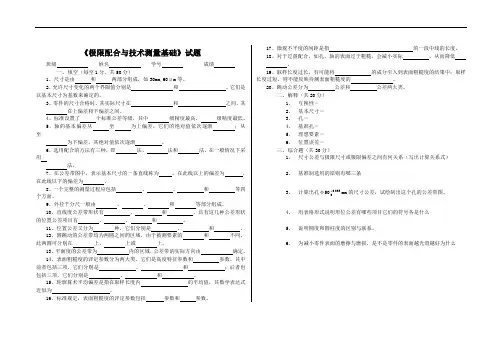

极限配合与技术测量基础期终考试试题
《极限配合与技术测量基础》试题班级姓名学号成绩一、填空（每空1分、共50分）1、尺寸是由和两部分组成，如30mm,60μm等。
2、允许尺寸变化的两个界限值分别是和。
它们是以基本尺寸为基数来确定的。
3、零件的尺寸合格时，其实际尺寸在和之间，其在上偏差和下偏差之间。
4、标准设置了个标准公差等级，其中级精度最高，级精度最低。
5、轴的基本偏差从至为上偏差，它们的绝对值依次逐渐；从至为下偏差，其绝对值依次逐渐。
6、选用配合的方法有三种，即法、法和法。
在一般情况下采用法。
7、在公差带图中，表示基本尺寸的一条直线称为。
在此线以上的偏差为，在此线以下的偏差为。
8、一个完整的测量过程应包括、、和等四个方面。
9、外径千分尺一般由、、和等部分组成。
10、直线度公差带形状有、和，具有这几种公差形状的位置公差项目有、、和。
11、位置公差又分为种，它们分别是、和。
12、圆跳动的公差带均为两圆之间的区域，由于被测要素的和不同，此两圆可分别在上、上或上。
13、平面度的公差带为内的区域，公差带的实际方向由确定。
14、表面粗糙度的评定参数分为两大类，它们是高度特征参数和参数。
其中前者包括三项，它们分别是、和；后者也包括三项，它们分别是、和。
15、轮廓算术平均偏差是指在取样长度内的平均值，其数学表达式近似为。
16、标准规定，表面粗糙度的评定参数包括参数和参数。
17、微观不平度的间距是指的一段中线的长度。
18、对于过盈配合，如孔、轴的表面过于粗糙，会减小实际，从而降低。
19、取样长度过长，有可能将的成分引入到表面粗糙度的结果中；取样长度过短，则不能反映待测表面粗糙度的。
20、跳动公差分为公差和公差两大类。
二、解释（共20分）1、互换性－2、基本尺寸－3、孔－4、基准孔－5、理想要素－6、位置误差－三、综合题（共30分）1、尺寸公差与极限尺寸或极限偏差之间有何关系（写出计算关系式）2、基准制选用的原则有哪三条3、计算出孔φ50039.0mm的尺寸公差，试绘制出这个孔的公差带图。
极限配合与测量技术题库
极限配合与技术测量基础题库一、选择题1、关于孔和轴的概念，下列说法错误的是（）。
A．圆柱形的内表面为孔，圆柱形的外表面为轴B．由截面呈矩形的四个内表面或外表面形成一个孔或一个轴C．从装配关系上看，包容面为孔，被包容面为轴D．从加工过程上看，切削过程中尺寸由小变大的为孔，尺寸由大变小的为轴2、基本尺寸是（）。
A．测量时得到的B．加工时得到的C．装配后得到的D．设计时给定的3、最大极限尺寸与基本尺寸的关系是（）。
A．前者大于后者B．前者小于后者C．前者等于后者D．两者之间的大小无法确定4、极限偏差是（）。
A．设计时确定的B．加工后测量得到的C．实际尺寸减基本尺寸的代数差D．最大极限尺寸减最小极限尺寸之差5、最小极限尺寸减去其基本尺寸所得的代数差为（）。
A．上偏差B．下偏差C．基本偏差D．实际偏差6、当上偏差或下偏差为零值时，在图样上（）。
A．必须标出零值B．不用标出零值C．标与不标零值皆可D．识具体情况而定7、实际偏差是（）。
A．设计时给定的B．直接测量得到的C．通过测量、计算得到的D．最大极限尺寸与最小极限尺寸之代数差8、某尺寸的实际偏差为零，则该实际尺寸（）。
A．必定合格B．为零件的真实尺寸C．等于基本尺寸D．等于最小极限尺寸9、尺寸公差带图的零线表示（）。
A．最大极限尺寸B．最小极限尺寸C．基本尺寸D．实际尺寸10、关于尺寸公差，下列说法中正确的是（）。
A．尺寸公差只能大于零，故公差值前应标“+”号B．尺寸公差是用绝对值定义的，没有正、负的含义，故公差值前不应标“+”号C．尺寸公差不能为负值，但可为零D．尺寸公差为允许尺寸变动范围的界限值11、关于偏差与公差之间的关系，下列说法中正确的是（）。
A．上偏差越大，公差越大B．实际偏差越大，公差越大C．下偏差越大，公差越大D．上、下偏差之间的绝对值越大，公差越大12、当孔的最大极限尺寸与轴的最小极限尺寸之代数差为正值时，此代数差称为（）。
A．最大间隙B．最小间隙C．最大过盈D．最小过盈13、当孔的最小极限尺寸与轴的最大极限尺寸之代数差为负值时，此代数差称为（）。

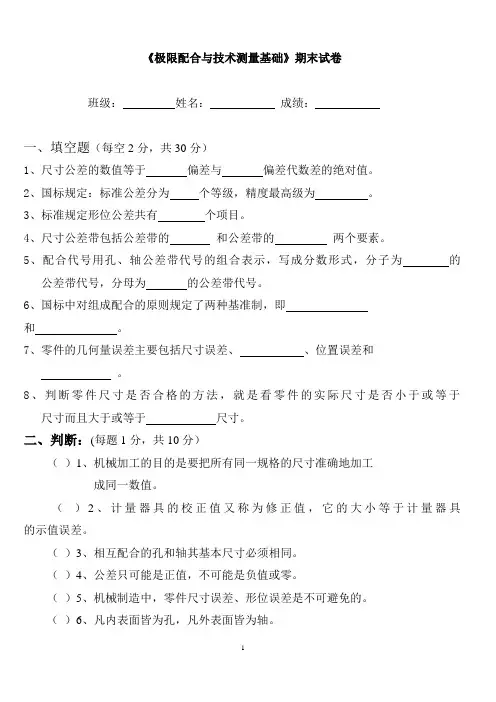

《极限配合与技术测量基础》期末考试试卷
《极限配合与技术测量基础》期末试卷班级：姓名：成绩：一、填空题（每空2分，共30分）1、尺寸公差的数值等于偏差与偏差代数差的绝对值。
2、国标规定：标准公差分为个等级，精度最高级为。
3、标准规定形位公差共有个项目。
4、尺寸公差带包括公差带的和公差带的两个要素。
5、配合代号用孔、轴公差带代号的组合表示，写成分数形式，分子为的公差带代号，分母为的公差带代号。
6、国标中对组成配合的原则规定了两种基准制，即和。
7、零件的几何量误差主要包括尺寸误差、、位置误差和。
8、判断零件尺寸是否合格的方法，就是看零件的实际尺寸是否小于或等于尺寸而且大于或等于尺寸。
二、判断：(每题1分，共10分）（）1、机械加工的目的是要把所有同一规格的尺寸准确地加工成同一数值。
（）2、计量器具的校正值又称为修正值，它的大小等于计量器具的示值误差。
（）3、相互配合的孔和轴其基本尺寸必须相同。
（）4、公差只可能是正值，不可能是负值或零。
（）5、机械制造中，零件尺寸误差、形位误差是不可避免的。
（）6、凡内表面皆为孔，凡外表面皆为轴。
（ ）7、过渡配合中可能有间隙，也可能有过盈。
因此过渡配合可以算是间隙配合，也可以算是过盈配合。
（ ）8、用现在最精密的量具可以轻易地得到零件尺寸的真值。
（ ）9、形位公差框格中的基准代号A －B 表示两个基准。
（ ）10、某尺寸的上偏差一定大于下偏差三、计算填空：(每空2分，共30分）两零件公差带代号为Φ50E8（ 050.0089.0++ ）与Φ50g7( 034.0009.0-- )1、两零件是否构成配合 （填“是”或“否”） 其配合代号为 ，是 制 配合。
2、孔的尺寸公差为 级，公差 为 mm ，轴的尺寸公差为 级，公差为 mm 。
3、最大配合间隙为 mm ，最小配合间隙为 mm 。
4、其配合公差为 mm 。
5、若轴的实际尺寸为φ50.046mm ，则该轴的实际偏差为 mm,该轴是否合格 （填“是”或“否”），此时孔与轴的配合比原要求（填“紧”或“松”），如要达到原来的配合性质，则应将轴 （填“变大”或“变小”）。
极限配合配合与技术测量基础试卷
极限配合配合与技术测量基础试卷班级：姓名：分数：一填空（30分）1 两个极限尺寸中较大的称为（），较小的一个称为（）。
孔的基本尺寸用（），轴的基本尺寸用（）表示。
2尺寸公差带的两个基本要素有两个，为（）和（）。
3 根据形成间隙或者过盈的情况，配合分为（）、（）和（）三类。
4国标对孔和轴的公差带之间的相互关系，规定了两种基准制（）和（）。
5滚动轴承的内圈与轴的配合采用（），而滚动轴承的外圈与孔的配合采用（）。
6游标卡尺的分度值有（）、（）和（）三种，其中（）是最为常用的。
7 千分尺的微分筒旋转一周时，测微螺杆轴向移动（），微分筒的外圆周上刻有（）等分的刻度，则微分筒每旋转一个小格时测微螺杆的的轴向移动为（）。
二选择题（10分）1 最大极限尺寸减去其基本尺寸所得的代数差为（）A 上偏差B 下偏差C 基本偏差D 实际偏差2 关于偏差和公差的关系，下列说法正确的是（）A 上偏差越大，公差越大B 实际偏差越大，公差越大C 下偏差越大，公差越大D 上、下偏差之差的绝对值越大，公差越大3 关于公差等级，下列说法错误的是（）A 公差等级高，零件的使用性能好，但加工困难，生产成本高B 公差等级低，零件的使用性能低，但加工容易，生产成本低C 公差等级的选用，一般情况下采用类比法D 公差等级的选用，一般情况下采用试验法4 用游标卡尺的深度尺测量槽深时，尺身应（）槽底A 平行于B垂直于C 倾斜于5 关于外景千分尺，下列说法错误的是（）A 测量精度比游标卡低B 使用方便，读数准确C 在生产中广泛使用D 使用时，先转动微分筒，再转动测力棘轮三名词解释（10分）互换性配合公差线性尺寸相对测量四根据下图读出游标卡尺的读数（5分）五画出千分尺所表示的8.72mm尺寸刻线图的草图（10分）六已知孔为￠70+0.0300轴为￠70-0.010-0.030，试求一下问题（20分）（1）孔和轴的基本尺寸是多少（2）孔和轴的极限尺寸是多少（3）孔和走的极限偏差是多少（4）画出孔和轴的公差带图（5）判断配合制及配合类型（6）计算极限盈隙和配合公差七基本尺寸为￠80mm的基孔制配合，已知配合公差T f =0.049mm，配合的最大间隙X max =+0.019mm ,轴的下偏差ei=+0.011mm,试确定另一极限盈隙和孔、轴的极限偏差。
极限配合与技术测量单选题100道及答案
极限配合与技术测量单选题100道及答案1.基本尺寸是（）。
A.测量时得到的尺寸B.设计时给定的尺寸C.加工后得到的尺寸D.装配后得到的尺寸2.实际尺寸是（）。
A.测量时得到的尺寸B.设计时给定的尺寸C.加工后得到的尺寸D.装配后得到的尺寸3.最大极限尺寸与基本尺寸的差值为（）。
A.上偏差B.下偏差C.公差D.误差4.最小极限尺寸与基本尺寸的差值为（）。
A.上偏差B.下偏差C.公差D.误差5.尺寸公差是（）。
A.最大极限尺寸与最小极限尺寸之差B.最大极限尺寸与基本尺寸之差C.最小极限尺寸与基本尺寸之差D.实际尺寸与基本尺寸之差6.当孔的上偏差小于相配合的轴的下偏差时，此配合性质是（）。
A.间隙配合B.过渡配合C.过盈配合D.无法确定7.当孔的下偏差大于相配合的轴的上偏差时，此配合性质是（）。
A.间隙配合B.过渡配合C.过盈配合D.无法确定8.当孔的上偏差大于相配合的轴的上偏差，且孔的下偏差小于相配合的轴的下偏差时，此配合性质是（）。
A.间隙配合B.过渡配合C.过盈配合D.无法确定9.基孔制是基本偏差为一定的孔的公差带，与不同（）的轴的公差带形成各种配合的一种制度。
A.基本偏差B.上偏差C.下偏差D.公差10.基轴制是基本偏差为一定的轴的公差带，与不同（）的孔的公差带形成各种配合的一种制度。
A.基本偏差B.上偏差C.下偏差D.公差11.标准公差等级分为（）级。
A.18B.20C.22D.2412.公差带的大小由（）决定。
A.标准公差B.基本偏差C.配合公差D.实际偏差13.公差带的位置由（）决定。
A.标准公差B.基本偏差C.配合公差D.实际偏差14.φ30H7/g6 是（）配合。
A.间隙B.过渡C.过盈D.无法确定15.φ30H8/js7 是（）配合。
A.间隙B.过渡C.过盈D.无法确定16.φ30H7/k6 是（）配合。
A.间隙B.过渡C.过盈D.无法确定17.φ30H7/p6 是（）配合。
A.间隙B.过渡C.过盈D.无法确定18.测量误差按其性质可分为（）。
《极限配合与技术测量基础》试卷
《极限配合与技术测量基础》试卷(点击量：199)《极限配合与技术测量基础》试卷___________部_________级_________班号数________姓名___________一．填空题（1*20=20分）1.零件的几何量误差主要包含________________、________________、________________和________________。
2.国际对孔与轴公差带之间的相互关系，规定了两种基准制，即________________和________________。
3.图样上给出形状或位置公差要求的要素称为________________要素，用来确定被测要素方向或位置的要素称为________________要素。
4.标注形位公差的附加要求时，属于被测要素数量的说明，应该写在公差框格的________________，属于解释性说明，应写在公差框格的________________。
（上方/下方）5.形位公差框格分为两格或多格，公差框格中按从左到右顺序填写下列内容：形位公差的_____________、形位公差____________和有关符号、___________的字母和有关符号。
6.直线度公差的形状有三种，分别是_____________、_________________和_________________。
7.线轮廓度公差带形状是____________；面轮廓度公差带形状是______________。
8.表面粗糙度代号由表面粗糙度______________和表面粗糙度_______________及其他有关规定的项目组成。
二.判断题（1*10=10分）1.零件的实际尺寸位于所给定的两个极限尺寸之间，则零件的尺寸合格。
（）2.尺寸公差是允许尺寸的变动量，它没有正、负的含义，且不能为零。
（）3.选用公差时，应按常用、优先、一般公差的顺序选取。
（）4.优先采用基孔制的原因主要是孔比轴难加工。
《极限配合与技术测量》试卷及答案
极限配合与技术测量测试卷（满分100分，时间120分钟）一、选择题(每题0、5分，共50*0、5=25分，1、2题为不定项选择题，其余为单选）1．下列论述中正确得有＿ADE＿。
A．因为有了大批量生产，所以才有零件互换性，因为有互换性生产才制定公差制B．具有互换性得零件，其几何参数应就是绝对准确得C．在装配时，只要不需经过挑选就能装配，就称为有互换性D．一个零件经过调整后再进行装配，检验合格，也称为具有互换性得生产 E．不完全互换不会降低使用性能，且经济效益较好2．下列有关公差等级得论述中，正确得有＿BC＿。
A．公差等级高，则公差带宽B．在满足使用要求得前提下，应尽量选用低得公差等级C．公差等级得高低，影响公差带得大小，决定配合得精度D．孔、轴相配合，均为同级配合E．标准规定，标准公差分为18级3．公差带在零线上方，其基本偏差为 B 。
A上偏差 B下偏差 C 零4．基准孔得最小极限尺寸等于 B 。
A实际尺寸 B基本尺寸 C不确定5．过渡配合中，平均值为 B 。
Ａ正值Ｂ正值或负值Ｃ零 D 负值6．孔得最大实体尺寸为 A 。
A最小极限尺寸 B最大极限尺寸 C 基本尺寸7．形位公差为最大实体要求时，若实际尺寸偏离最大实体尺寸时，形位公差值可以增大，其最大增大量为 B 。
A 该要素最大极限尺寸减去最小极限尺寸B 该要素最大实体尺寸减去最小实体尺寸C 该要素最大极限尺寸减去基本尺寸8、标准公差值与 A 有关。
Ａ、基本尺寸与公差等级 Ｂ、基本尺寸与基本偏差Ｃ、公差等级与配合性质 Ｄ、基本偏差与配合性质9、比较相同尺寸得精度，取决于 B 。
Ａ、偏差值得大 Ｂ、公差值得大小 Ｃ、基本偏差值得大小10、配合精度高，表明 D 。
Ａ、Ｘ或Ｙ值小 Ｂ、轴得公差值大于孔得公差值Ｃ、轴得公差值小于孔得公差值 Ｄ、轴、孔公差值之与小11、φ45039.00+得孔与φ45025.0050.0--得轴配合就是 A 。
A ．间隙配合B ．过盈配合C ．过渡配合12、与标准件相配合时应选用 C 。
（完整版）极限配合与技术测量基础练习册.
（完整版）极限配合与技术测量基础练习册.绪论⼀、填空题1、互换性是指制成的的⼀批零件或部件，不做任何、、，就能进⾏装配，并能保证满⾜机械产品的的⼀种特性。
2、零件的⼏何量误差主要包含、、和等。
3、制定和贯彻是实现互换性的基础，对零件的是保证互换性⽣产的重要⼿段。
⼆、判断题1、互换性要求零件具有⼀定的加⼯精度。
（）2、零件在加⼯过程中的误差是不可避免的。
（）3、具有互换性的零件应该是形状和尺⼨完全相同的零件。
（）4、测量的⽬的只是为了判定加⼯后的零件是否合格。
（）三、简答题1、互换性原则对机械制造有何意义？2、具有互换性的零件的⼏何参数是否必须加⼯成完全⼀样？为什么？第⼀章光滑圆柱形结合的极限与配合1-1基本术语及其定义⼀、填空题1、零件装配后，其结合处形成包容与被包容的关系，凡统称为孔，统称伟轴。
2、以加⼯形成的结果区分孔和轴：在切削过程中尺⼨由⼤变⼩的为，尺⼨由⼩变⼤的为。
3、尺⼨由和两部分组成，如30mm，60um等。
4、零件上实际存在的，通过获得的某⼀孔、轴的尺⼨称为。
5、允许尺⼨变化的两个界限分别是和。
它们是以为基数来确定的。
6、零件的尺⼨合格时，其实际尺⼨应在和之间。
7、尺⼨偏差可分为和两种，⽽⼜有偏差和偏差之分。
8、孔的上偏差⽤表⽰，孔的下偏差⽤表⽰；轴的上偏差⽤表⽰，轴的下偏差⽤表⽰；9、当最⼤极限尺⼨等于公称尺⼨时，其偏差等于0，当零件的实际尺⼨等于其公称尺⼨时，其偏差等于0。
10、零件的减其公称尺⼨所得的代数差伟实际偏差，当实际偏差在和之间时，尺⼨合格。
11、尺⼨公差是允许尺⼨的，因此公差值前不能有。
12、在公差带图中，表⽰公称尺⼨的⼀条直线称为。
在此线以上的偏差为，在此线以下的偏差为。
13、尺⼨公差带的两个要素分别是和。
14、相同的，相互结合的孔和轴之间的关系称为配合。
15、孔的尺⼨减去相配合的轴的尺⼨之差为时是间隙，为时是过盈。
16、根据形成间隙或过盈的情况，配合分为、和三类。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
泰州技师学院
2013～2014学年第二学期
13汽检高级3班极限配合与技术测量基础期末试卷得分
【命题人韩颖审核人】
一、填空题（15’）
1．互换性是指在制成的的一批零件或部件中，任取其一，不需做任何、或就能进行装配，并满足机械产品的
的一种特性。
2．以加工形成的结果区分孔和轴，在切削过程中尺寸由大变小的为，尺寸由小变大的为。
3．国家标准设置了个标准公差等级，其中级精度最高，级精度最低。
4．在公差等级相同的情况下，不同的尺寸段，公差尺寸越大，公差值。
5．测量误差产生的原因主要有、、和等。
6．游标卡尺常用来测量零件的、、、及等。
7．构成零件外形的点、线、面是要素，表示组成要素对称中心的点、线、面是要素。
8．几何公差框格分成两格或多格，公差框格中按从左到右的顺序填写下列内容：几何公差的、几何公差和有关符号、的字母和有关符号。
9．轮廓算术平均偏差是指在内轮廓上各点至距离的值。
10．当图样上标注max时，表示参数中的实测值均不得超过规定值；当图样上未注max时，表示参数的实测值中允许的实测值可以超过规定值。
二、判断题（判断正误，并在括号内填“√”或“×”）（15’）
1．零件在加工过程中的误差是不可避免的。
（）2．某一零件的实际（组成）要素正好等于其公称尺寸，则该尺寸必然合格。
（）3．在尺寸公差带图中，零线以上为上极限尺寸，零线以下为下极限尺寸。
（）4．代号H和h的基本偏差数值都等于零。
（）5．公差等级越高，零件精度越高，因此零件尺寸的公差等级选得越高越好。
（）6．用游标卡尺测量两孔的中心距属于相对测量法。
（）7．游标卡尺是精密量具，因此在测量前不需要进行零位校正。
（）8．由加工形成的在零件上实际存在的要素即被测要素。
（）9．只要同一被测要素有多项几何公差要求时，就可将这些框格绘制在一起，并引用一指引线。
（）10．在Ra、Rz参数中，Ra能充分反映表面微观几何形状高度方面的特性。
（）三、单项选择题（20’）
1．公称尺寸是（）。
A．测量时得到的B．加工时得到的
C．装配后得到的D．设计时给定的
2．下极限尺寸减去其公称尺寸所得的代数差为（）。
A．上极限偏差B．下极限偏差
C．基本偏差D．实际偏差
3．φ65H7/f9组成了（）。
A．基孔制间隙配合B．基轴制间隙配合
C．基孔制过盈配合D．基轴制过盈配合
4．关于公差等级的选用，下列说法中错误的是（）。
A．公差等级越高，使用性能越好，但零件加工困难，生产成本高
B．公差等级低，零件加工容易，生产成本低，但零件使用性能也较差
C．公差等级的选用，一般情况下采用试验法
5．下列计量器具中，不属于通用量具的是（）。
A．钢直尺B．量块
C．游标卡尺D．千分尺
6．关于水平仪，下列说法中正确的是（）。
A．不可用于检测机床等设备导轨的直线度
B．只可用来测量工件的微小倾角
C．水平仪只有水准式水平仪
D．水平仪可用来检测机件工作面间的平行度
7．零件上的被测要素可以是（）。
A．理想要素和实际要素B．理想要素和组成要素
C．组成要素和导出要素D．导出要素和理想要素
8．几何公差的基准代号中字母（）。
A．应按垂直方向书写B．应按水平方向书写
C．和基准符号的方向一致D．可按任意方向书写
9．平面度公差带是（）间的区域。
A．两平行直线B．两平行平面
C．圆柱面D．两同轴圆柱面
10．关于R轮廓参数（表面粗糙度参数）的高度参数，下列说法中错误的是（）。
A．Ra能充分反映零件表面微观几何形状高度方面的特性
B．标准规定优先选用Ra
C．Ra的测定比较简便
D．对零件的一个表面只能标注一个高度参数值
四、计算题（22’）
1.计算出下表中空格处的数值，并按规定填写在表中。
（6’）
公称尺寸上极限尺寸下极限尺寸上极限偏差下极限偏差公差尺寸标注
轴φ40φ40.105φ40.080
孔φ18+0.093 0.043
孔φ50φ49.9580.025
2．画出下面配合的孔、轴公差带图，判断配合性质，并计算极限过盈（或极限间隙）和配合公差。
（8’）
孔为φ90+0.054、轴为φ90+0.145
0 +0.091
3．公称尺寸为φ80mm的基孔制配合，已知配合公差T f=0.049mm，配合的最大间隙X max=＋0.019mm,轴的下极限偏差ei=＋0.011mm,试确定另一极限过盈（或极限间隙）和孔、轴的极限偏差。
（8’）
五、综合题（28’）
1．请确定下列游标卡尺、千分尺和万能角度尺的读数，将答案填到指定位置处（9’）游标卡尺的读数为：千分尺的读数为：
万能角度尺的读数为：
2．根据下列各项几何公差要求，在下图的几何公差框格中填上正确的几何公差项目符号、数值及基准字母。
（10’）
（1）φ60圆柱面的轴线对φ40圆柱面的轴线的同轴度为φ0.05mm,且如有同轴度误差，则只允许从右向左逐渐减小。
（2）φ60圆柱面的圆度为0.03mm，φ60圆柱面对φ40圆柱面的轴线的径向全跳动为0.06mm。
（3）键槽两工作平面的中心平面对通过φ40轴线的中心平面的对称度为0.05mm。
（4）零件的左端面对φ60圆柱轴线的垂直度为0.05mm，且如有垂直度误差，则只允许中间向材料内凹下。
3．改正下图中表面结构代号标注的错误（在错误的标注上打“×”），并选择合适的标注位置标注出正确的代号。
（9’）。
