基于WebGIS的校园电子地图系统总体设计报告姓名：郭晨晨学号：20091316040班级：09地信（1）班总体概要设计概要设计的主要任务是把需求分析的结果转换为软件结构和数据结构。
设计软件结构的具体任务是：将一个复杂系统按功能进行模块划分、建立模块的层次结构及调用关系、确定模块间的接口及人机界面等。
数据结构设计包括数据特征的描述、确定数据的结构特性、以及数据库的设计。
1、总体设计原则(1)实用性原则实用性原则主要体现的是所设计的系统能够解决实际问题，是所有应用总体设计最基本的最主要的原则，直接关系到系统成败。
(2)可靠性原则可靠性是总体设计的立足点，若设计的系统故障频繁，就不能够满足用户的要求。
系统的可靠性可以从以下几个方面衡量:故障发生的平均时间、排除故障的可操作性和所用时间、故障发生后的诊断措施和迅速恢复的能力等几个方面。
(3)易于更新和维护系统的设计，能够实现有关地图数据的实时更新和维护。
在系统维护时只须在服务器上维护即可，数据的更新和维护要简单可行。
(4)操作简便操作简单是软件设计过程中需要重视的问题，应精心设计用户接口、使系统用户界面友好，便于用户理解。
具体表现在:①用户输入信息时，系统会给出提示信息；②数据的显示和提示信息要简单明了；③当用户输入信息有误时，有信息提示；④良好的可移植性和可扩展性。
程序的可移植性决定了程序的应用范围、效益和系统的发展，因此在设计时也应给与充分的考虑；由于系统不是一成不变的，随着需求的增加经常需要扩展。
这种扩充包括系统电子地图内容的扩充、系统用户的扩充等。
在设计时要充分考虑到系统的各部分功能可加行，以避免随着情况的变化使得已建成的系统不能正常运行，不得不重新设计整个系统。
(5)数据的冗余和共享数据冗余是指重复占用存储空间的数据。
数据共享是指同一个数据可以为多个用户、多种应用程序所利用。
从储存空间的要求来讲要消除冗余，但从访问到系统的响应时间来考虑，为了缩短访问时间和简化查询方法，使用一些冗余技术也是必要的。
胡旭松-基于WEBGIS的数字化校园设计与实现
基于WebGIS的智慧校园建设与实践
基于WebGIS的智慧校园建设与实践智慧校园建设是近年来教育现代化的重要之一，而WebGIS（Web-based Geographic Information Systems）则是一种有利的技术手段，可为智慧校园建设提供技术支持。
本文就基于WebGIS的智慧校园建设与实践做一些探讨。
1. WebGIS是什么？WebGIS是通过Internet实现空间数据管理、数据分析和地图制作的一种技术系统。
它在传统GIS技术的基础上，利用Web技术把地理信息系统的用户界面与数据处理分离开来，实现了对地理信息的实时管理和处理，方便了信息共享和数据交流。
2. WebGIS在智慧校园建设中的作用2.1 精确找寻学校设施位置基于WebGIS平台，可以通过学校地理位置信息，绘制校园地图并标注建筑物、道路、停车场等各种设施的位置信息。
这样方便学生或者游客在校园内找到所需的设施，同时也为学校管理部门提供了重要的基础数据。
2.2 实时监控学校安全在智慧校园建设中，安全保障是一个非常重要的问题。
基于WebGIS的智慧校园建设，可以采用监控技术对校园内的各种设施进行监控，方便学校管理部门了解校园的整体安全情况。
如果发现异常情况，可以及时采取应对措施。
2.3 为学生提供更便捷的服务基于WebGIS的智慧校园建设还可以为学生提供更为便捷的服务。
比如，学生可以通过手机APP查询校园内的教室、课程等信息，以及申请宿舍、借阅图书和查看通知等功能。
这样能够让学生在校园内更自如地活动。
2.4 数据分析支持学校管理决策基于WebGIS的智慧校园建设，孤零影响管理决策。
通过网上评价和分析，学校可以开发一些数据挖掘工具，对学校数据进行分析和处理。
这样可以为学校管理部门提供更为准确的数据支持，对学校管理的规划和决策有更明确的方向。
3. 基于WebGIS的智慧校园实践案例3.1 北京航空航天大学智慧校园建设北京航空航天大学是一所重点大学，在智慧校园建设方面也有很多创新实践。
基于GIS的数字校园地理信息系统的设计与实现
1:
图1系统建设流程图
数据库建设
数字校园地理信息系统数据库应当紧紧围绕学校的业务管理对象和业务管理流程,以打造学校的数据资源中心为目标
息化平台和管理决策提供数据支撑和数据保障,数据库内容包含如下研究方向为计算机应用与信息管理。
63页)气控制与PLC技术课所涉及到基础性课程和后续延展性课程的微课设计进行完善。
其次,在微课运用的层面上,还要实现。
通过院校之间、系院之间的微课共享,既可以减轻任课教师微课设计的负担,又可以丰富网络的微课资源。
这也就是说,资源构建的微课可以通过两个层面来实现
微课内容的完善,另一个是微课资源的共享。
互补运用的微课
所谓互补运用的微课就是指在任课教师运用的过程中,结合其具体的教学需求,参与其它的教改理论来综合性运用微课资源。
技术课的微课而言,它不仅可以用来讲解操作规程,而且还可以用来营造教学所需要的特写情境。
即结合情境教学法运用微课资源提升教学效果;与此同时,还可以结合相关的微课视频并把它当作一个教学案例进行教学实践。
通过有针对性的讲解,使学生明确具体操这需要一个客观。
界面如图2所示。
图2系统主界面灵活方便的。
基于WebGIS的数字校园信息管理系统的建立
2008年第3期北京测绘41基于W ebG I S的数字校园信息管理系统的建立赵亚蓓(郑州测绘学校，河南郑州450005)【摘要】阐述了数字校园的概念，在对W ebG I S的概念、特点及基本原理分析的基础上，提出了利用W ebG I S技术开发数字校园的思路，建立了基于W ebG I S的数字校园信息管理系统，对校园进行科学、有效地管理，充分利用了学校的资源配置，提高了工作效率。
f关键词】数字校园；信息管理系统；W ebG I S；A r cI M S[中l l t分类号】P208[文献表示码】B【文章编号】1007—3000(2008)03．4随着互联网技术的兴起和应用．“数字地球”概念的提出…，校同信息化建设的发展，数字校园的概念也相应出现。
所谓数字校园是指学校在开展教学、科研和管理及对外通讯过程中以网络为基础，利用先进的信息化手段和工具，实现学校办学的数字化、信息化和智能化。
基于W ebG I S的数字校园，不仅可以处理大量的文字信息．而且可以科学管理和综合分析各种有空间内涵的地理数据，它通过网络综合利用各种数据。
建立互操作平台．形成了一个涵盖校圃规划、建设、管理等各个方面的综合性技术系统。
针对现有的网络信息化建设基础．本文对基于W ebG I S的校园管理信息系统的建立进行了探讨。
系统包括了从校园房产管理到教学、学生管理的内容，并将教工信息、学生信息融入其中。
实现教工、学生信息及其宿舍地理位置等空间信息的核查与维护，并可以对一些信息进行统计分析。
1网络地理信息系统(W e bG I S)技术简介W ebG I S是建立在I nt em et上具有浏览器／服务器体猁(B／S1的网络GIS．它是一个交互式的、分布式的、动态的地理信息系统，也可简单定义为基于I nt em et平台的G I S，就是利用互联网技术和W W W 技术，访问位于不同地区不同类型的空间信息资源，是完善和扩展传统的地理信息系统功能的一门新技术121。
基于GIS数字校园的设计与实现
ｂ ） 收集学院管辖范围内的所有基本底图。 ｃ）在ＳｕｐｅｒＭａｐ 上获得这些矢量电子地图后，通过数据 转换工具，将这些空间数据存储到ＳＯＬ Ｓｅｒｖｅｒ２０００ 数据库 中，进行集中的管理。 （３ ）系统的组网方案 从系统组网 Ｗ ｅ ｂ Ｇ Ｉ Ｓ 系统主要包括：Ｗ ｅ ｂ 服务器务器、 ＷｅｂＧＩＳ 服务器务器、客户端浏览器、地图管理模块等组成。 用户在客户端启动 Ｉ Ｅ 浏览器，通过城域宽带网和 Ｉｎｔｅｒｎｅｔ 网向Ｗｅｂ 服务器和ＷｅｂＧＩＳ 服务器发出地图调用和 地图操作请求，服务器端的 Ｗｅｂ 服务器与ＷｅｂＧＩＳ 服务器在 接受用户的请求后通过数据引擎对属性数据库和地图数 据库以及各职能部门数据库进行访问，取得数据井做相应 处理后发送至客户端。其中 Ｗ ｅ ｂ 服务器接受客户端请求，
２ １ 世纪是信息与知识的时代，信息化面向 ２ １ 世纪和 信 息 校 园 重 要 的 发 展 战 略 ，是 学 院 发 展 的 新 动 力 和 新 主 题 。学 院 信 息 化 的 战 略 口 号 和 奋 斗 目 标 是 建 设“ 数 字 学 院 ”。这 不 仅 有 利 于 以 信 息 化 带 动 教 学 ，以 信 息 化 推 动 现 代化教学，发展以信息知识为内涵的学院，增强学院竞争 力 ，提 高 师 生 的 教 学 和 学 习 质 量 是 学 院 信 息 化 的 重 要 定 位，而且作为城市重要组成部分的学校，随着城市建设日 新月异的发展，其校园的合理规划与有效的管理越来越引 起社会及学校领导的重视，对其进行科学管理是城市市政 部门、学校管理部门的需要，校园 Ｇ Ｉ Ｓ 可以有利的支持这 一需求。

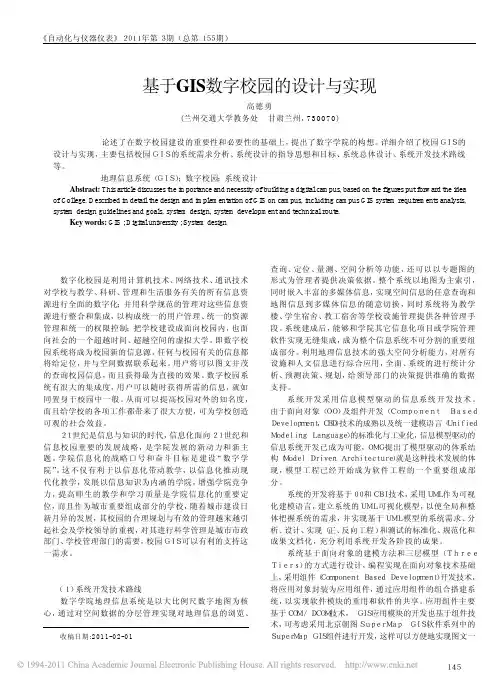

《自动化与仪器仪表》２０１１ 年第 ３ 期（总第 １５５ 期）
