化工流程泵的工作原理是怎样的
泵工业流程原理
泵工业流程原理1、活塞泵基本原理：借活塞在汽缸内的往复作用使缸内容积反复变化，以吸入和排出流体。
2、往复泵工作原理：利用偏心轴的转动通过连杆装置带动活塞的运动，将轴的圆周转动转化为活塞的往复运动。
活塞不断往复运动，泵的吸水与压水过程就连续不断地交替进行。
特殊结构3、水环式真空泵工作原理：水环式真空泵叶片的叶轮偏心地装在圆柱形泵壳内。
泵内注入一定量的水。
叶轮旋转时，将水甩至泵壳形成一个水环，环的内表面与叶轮轮毂相切。
由于泵壳与叶轮不同心，右半轮毂与水环间的进气空间4逐渐扩大，从而形成真空，使气体经进气管进入泵内进气空间。
随后气体进入左半部，由于毂环之间容积被逐渐压缩而增高了压强，于是气体经排气空间及排气管被排至泵外。
4、罗茨真空泵工作原理：罗茨泵的工作原理与罗茨鼓风机相似。
由于转子的不断旋转，被抽气体从进气口吸入到转子与泵壳之间的空间v0内，再经排气口排出。
由于吸气后v0空间是全封闭状态，所以，在泵腔内气体没有压缩和膨胀。
但当转子顶部转过排气口边缘，v0空间与排气侧相通时，由于排气侧气体压强较高，则有一部分气体返冲到空间v0中去，使气体压强突然增高。
当转子继续转动时，气体排出泵外。
一般来说，罗茨泵具有以下特点：●在较宽的压强范围内有较大的抽速；●起动快，能立即工作；●对被抽气体中含有的灰尘和水蒸气不敏感；●转子不必润滑，泵腔内无油；●振动小，转子动平衡条件较好，没有排气阀；●驱动功率小，机械摩擦损失小；●结构紧凑，占地面积小；●运转维护费用低。
因此，罗茨泵在冶金、石油化工、造纸、食品、电子工业部门得到广泛的应用。
5、旋片式真空泵工作原理：旋片式真空泵（简称旋片泵）是一种油封式机械真空泵。
其工作压强范围为101325~1.33×10-2（Pa）属于低真空泵。
它可以单独使用，也可以作为其它高真空泵或超高真空泵的前级泵。
它已广泛地应用于冶金、机械、军工、电子、化工、轻工、石油及医药等生产和科研部门。
各种泵的工作原理示意图
工作特点：
活塞泵的流量是由泵缸直径、活塞行程及活 塞每分钟的往复次数确定的；扬程取决于装置管 路特性，同一台活塞泵流量不变，而扬程可随着 装置管路特性变化。即扬程提高，而流量不变， 只在高压区，流量稍有减少。活塞泵适用于高压、 小流量的场合，特别是流量小于100m3/h，排出压 力大于9.8Mpa时，更显示出它较高的效率和良好 的运行性能。它吸入性能好，能抽吸各种不同介 质、不同粘度的液体。因此，在石油化学工业、 机械制造工业、造纸、食品加工、医药生产等方 面应用很广。低中速活塞泵速度低，可用人力操 作和畜力拖动，适用于农村给水和小型灌溉。
ቤተ መጻሕፍቲ ባይዱ
5. 气液增压泵
工作原理：
气液增压泵工作原理类似于压力增压器，对大径 空气驱动活塞施加一个很低的压力，当此压力作用于 一个小面积活塞上时，产生一个高压。通过一个二位 五通气控换向阀，增压泵能够实现连续运行。由单向 阀控制的高压柱塞不断的将液体排出，增压泵的出口 压力大小与空气驱动压力有关。当驱动部分和输出液 体部分之间的压力达到平衡时，增压泵会停止运行， 不再消耗空气。当输出压力下降或空气驱动压力增加 时，增压泵会自动启动运行，直到再次达到压力平衡 后自动停止。
居中的空间B的容积也是逐渐减小的，正处于压缩过 程。由于空间A的容积是逐渐增大（即膨胀），气体 压强降低，旋片真空泵的入口处外部气体压强大于 空间A内的压强，因此将气体吸入。当空间A与吸气 口隔绝时，即转至空间B的位置，气体开始被压缩， 容积逐渐缩小，最后与排气口相通。当被压缩气体 超过排气压强时，排气阀被压缩气体推开，气体穿 过油箱内的油层排至大气中。由旋片真空泵的连续 运转，达到连续抽气的目的。如果排出的气体通过 气道而转入另一级（低真空级），由低真空级抽走， 再经低真空级压缩后排至大气中，即组成了双级旋 片真空泵。这时总的压缩比由两级来负担，因而提 高了极限真空度。
泵的工作原理范文
泵的工作原理范文泵是一种将物质从低压区域转移至高压或高能区域的设备。
它是通过机械或物理方式，将物质质量移动到另一个位置。
泵可以运用于许多领域，包括工业、建筑、农业、水处理和能源等。
泵的工作过程可以分为以下几个步骤：1.吸入过程：当泵腔内的压力低于流体所在区域的压力时，泵开始吸入流体。
泵可以通过各种方式进行吸入，例如负压、离心力或重力。
吸入流体过程中，由于压差，流体从低压区域进入泵腔。
2.封闭过程：当流体进入泵腔后，进一步的活塞或螺杆运动将关闭泵的吸入孔。
这个过程通常通过泵腔内的活塞、螺杆或其他可移动的部分来完成。
这样一来，泵腔就被封闭，保持流体在腔内。
3.推出过程：一旦泵腔被封闭，泵开始用力将流体从泵腔推出。
这个过程通常通过泵的驱动力（如电机、发动机等）提供。
在推出过程中，泵的工作物质会在泵腔内发生受限的或受控制的压力增加。
这个增加的压力有助于将流体推到比泵腔压力更高的区域。
4.排出过程：一旦流体被推到高压或高能区域，泵开始排出流体。
这个过程可以通过减少泵腔内的压力来实现，或者通过减小泵腔的容积。
泵腔内的压力降低会导致流体从泵腔排出。
总的来说，泵通过连续地吸入、封闭、推出和排出流体，将物质从低压或低能区域转移至高压或高能区域。
不同类型的泵（如离心泵、容积泵和轴流泵等）在工作原理上有所不同，但基本原理是相同的。
需要注意的是，泵的工作原理受到物质性质、泵的设计和工作环境等因素的影响。
不同的泵适用于不同的应用领域和工作条件。
因此，在选择和使用泵时，需要考虑这些因素以及其工作原理。
化工流程泵说明书
摘要离心式化工流程泵广泛应用于化工、水利、等部门，主要进行流体物质等物料的水力输送，输送的介质主要有各种滤液、浓硫酸、稀硫酸及其他等，泵极易受介质腐蚀或腐蚀兼冲刷磨损,导致恶化了泵内流动特性及外特性，缩短了泵的实际使用寿命，使生产效率降低，加大耗能和设备的投资，进而影响生产的发展。
因此所设计的化工流程泵中采用多叶片数来减少单个叶片的磨损，适当的增加过流部件的厚度并采用高耐腐蚀的材料来来减小腐蚀，将叶轮入口的后盖板设计为凸出的、由光滑圆弧组成的轮毂头。
采用填料密封来防止高压液体从泵中漏出和防止空气进入泵内并用背叶片来平衡轴向力。
本设计详细介绍了化工流程泵的总体结构，工作原理和结构设计。
关键词：叶轮背叶片填料密封AbstractThe chemical pump is the extensive applying in the coal, mineral mountain, metallurgy, electrical, water conservancy, transportation and so on. It is main to proceed the water power of the static mineral, tail mineral, ash grain, sediment solid material transportation. But its very serious over the abrasion that flow the parts. Its main breakage form is over flow the parts penetrate with transformation. Over serious abrasion that flow the parts，it is worsening the pump inside flows characteristic and outside characteristics, shorting the actual service life of the pump and making production efficiency lower, enlarging consumes the investment of the equipments, and then affecting the development of the production. It adopt many leaf's number to reduce the single abrasion of leaf's slice for this designing chemical pump, also increased combines over the thickness that flow the parts the high degree of hardness in adoption bears to whet the material to come to let up the wear and tear, and empressed an entrance covers plank design as to bulge and smooth hubcap head . Adopted the filler which is sealed completely to prevent the high pressure liquid to leak from the pump with keep air from entering to pump the inside counteract to carry on the back leaf's slice to equilibrium stalk face dint. This design was detailed to introduce the total construction that chemical pump, the work principle designs with the construction.Key words : impeller auxiliary impeller the filler seals目录摘要 (Ⅰ)Abstract (Ⅱ)一般部分第1章概论 (1)1.1 泵的定义及其用途 (1)1.2 泵的分类 (1)1.2.1 叶片式泵 (1)1.2.2 容积式泵 (1)1.2.3 特殊类型的泵 (2)第2章泵的结构设计与计算 (3)2.1 泵基本参数的确定 (3)2.1.1 泵吸入口和排除口的确定 (3)2.1.2 轴径的初步计算 (3)2.2 叶轮的水力设计 (5)2.2.1 叶轮的主要参数的选择和计算 (5)2.3 压水室的设计 (14)第3章径向力与轴向力的平衡 (20)3.1 径向力及其平衡 (20)3.2 轴向力及其分 (21)3.3 轴向力的平衡 (23)3.4 用背叶片平衡轴向力 (23)第4章离心泵主要零部件的强度计算 (25)4.1 引言 (25)4.2 叶轮的强度的 (25)4.2.1 叶轮强度计算 (25)4.2.2 叶片厚度的计算 (26)4.2.3 轮毂强度的计算 (27)4.3 泵体强度的计算 (28)4.4 泵轴的校核 (29)4.4.1 按扭转强度校核 (29)4.4.2 按弯扭合成强度条件计算 (29)4.4.3 校核轴的强度 (31)4.4.4 按疲劳强度条件进行精确校核 (31)4.4.5 按静强度条件进行校核 (35)4.4.6 轴的刚度校核计算 (35)4.5 键的校核 (35)4.5.1 键的剪应力校核 (35)4.5.2 键的挤压切应力的计算 (36)第5章化工流程泵零部件的选择 (37)5.1 选用化工流程泵零部件的重要性 (37)5.2 轴封结构的选择 (38)5.2.1 常用的填料 (38)5.2.2 填料函结构尺寸的确定 (38)5.2.3 填料密封安装技术要求 (40)5.3 轴承部件的选择 (40)5.3.1 滚动轴承的润滑及轴承结 (41)5.3.2 滚动轴承安装时的问题 (41)第6章化工流程泵装配及运转的注意事项 (42)6.1 装配时的注意事项 (42)6.2 运转时的注意事项 (42)6.3 维护和保养 (43)6.3.1 轴封的维护 (43)6.3.2 叶轮的调节 (43)6.3.3 轴承组件 (44)第7章经济分析 (45)结论 (46)参考文献 (47)专题部分固液两相流离心泵磨损机理和叶轮的设计 (49)附录1 外文翻译1.1 外文翻译 (55)1.2 外文原文 (68)致谢 (69)一般部分第1章概论1.1泵的定义及其用途“泵”这个名词本身的意义说明其作用是用来提水，而且在很长的一个时期，这是它的唯一的用途。
泵的工作原理
泵的工作原理泵是一种用来将液体或者气体从一个地方转移到另一个地方的机械设备。
它通过创建压力差来实现液体或者气体的流动。
泵的工作原理可以分为以下几个方面：1. 原理概述：泵的工作原理基于流体力学原理，利用机械能将能量传递给流体，使其产生压力，从而实现流体的输送。
泵通常由一个驱动装置（如机电）和一个转子（如叶轮或者活塞）组成。
2. 压力差的产生：泵通过改变液体或者气体的压力来实现流体的输送。
在泵的作用下，流体从低压区域流向高压区域。
这种压力差的产生可以通过不同的方式实现，比如利用旋转叶轮或者活塞的作用。
3. 吸入过程：泵在工作时首先进行吸入过程。
当泵的转子旋转或者活塞运动时，泵的进口处会形成一个低压区域。
这个低压区域会吸引流体进入泵的进口。
吸入过程中，泵的进口阀门会打开，使流体进入泵的腔体。
4. 推出过程：在吸入过程之后，泵开始进行推出过程。
当泵的转子旋转或者活塞运动时，泵的出口处会形成一个高压区域。
这个高压区域会将流体推出泵的出口。
推出过程中，泵的出口阀门会打开，使流体流出泵的腔体。
5. 泵的类型：泵的类型有不少种，常见的包括离心泵、容积泵、轴向流泵等。
不同类型的泵有不同的工作原理和应用领域。
离心泵通过离心力将流体推向出口，容积泵通过改变腔体容积来推动流体，轴向流泵则通过叶轮的旋转将流体推向出口。
6. 泵的应用：泵在工业、农业、建造、能源等领域都有广泛的应用。
比如，在工业生产中，泵用于输送液体或者气体，供应水源、排水、冷却、加热等。
在农业中，泵用于灌溉、水源提取等。
在建造领域，泵用于供水、排水、消防等。
在能源领域，泵用于石油、天然气的输送和提取。
总结：泵的工作原理基于流体力学原理，通过创建压力差来实现流体的输送。
泵的工作过程包括吸入和推出两个阶段，通过泵的转子或者活塞运动来实现。
不同类型的泵有不同的工作原理和应用领域。
泵在各个领域都有广泛的应用，对于现代社会的发展起到了重要作用。

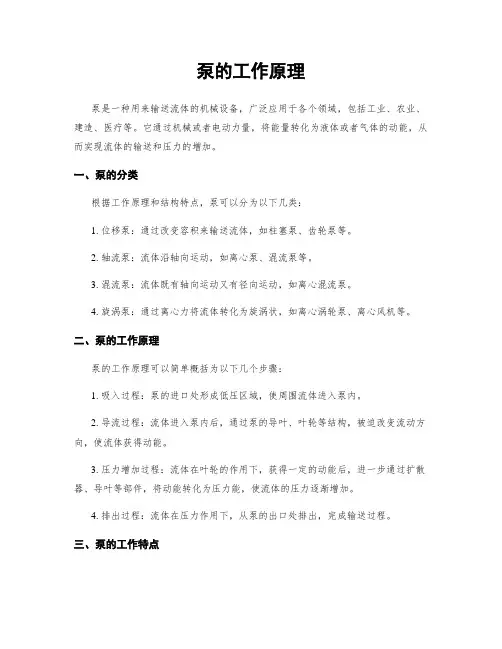

泵的工作原理
泵的工作原理泵是一种用来输送流体的机械设备，广泛应用于各个领域，包括工业、农业、建造、医疗等。
它通过机械或者电动力量，将能量转化为液体或者气体的动能，从而实现流体的输送和压力的增加。
一、泵的分类根据工作原理和结构特点，泵可以分为以下几类：1. 位移泵：通过改变容积来输送流体，如柱塞泵、齿轮泵等。
2. 轴流泵：流体沿轴向运动，如离心泵、混流泵等。
3. 混流泵：流体既有轴向运动又有径向运动，如离心混流泵。
4. 旋涡泵：通过离心力将流体转化为旋涡状，如离心涡轮泵、离心风机等。
二、泵的工作原理泵的工作原理可以简单概括为以下几个步骤：1. 吸入过程：泵的进口处形成低压区域，使周围流体进入泵内。
2. 导流过程：流体进入泵内后，通过泵的导叶、叶轮等结构，被迫改变流动方向，使流体获得动能。
3. 压力增加过程：流体在叶轮的作用下，获得一定的动能后，进一步通过扩散器、导叶等部件，将动能转化为压力能，使流体的压力逐渐增加。
4. 排出过程：流体在压力作用下，从泵的出口处排出，完成输送过程。
三、泵的工作特点1. 泵的流量：泵的流量是指单位时间内泵所输送的流体体积，通常以立方米/小时或者升/秒来表示。
泵的流量与泵的转速、叶轮直径、进出口截面积等因素相关。
2. 泵的扬程：泵的扬程是指泵能够将流体提升的高度，通常以米来表示。
泵的扬程与泵的工作压力、流体密度、泵的结构等因素相关。
3. 泵的效率：泵的效率是指泵输送流体所消耗的能量与输入能量之比，通常以百分比表示。
泵的效率与泵的结构、工作状态等因素相关。
4. 泵的噪音和振动：泵在工作过程中会产生一定的噪音和振动，其大小与泵的结构、工作状态、安装环境等因素有关。
四、泵的应用领域泵广泛应用于各个领域，包括但不限于以下几个方面：1. 工业领域：泵在工业生产中用于输送各种介质，如水、油、化学品等。
常见的应用包括给水泵、循环泵、排污泵等。
2. 农业领域：泵在农业灌溉、排水、水产养殖等方面起着重要作用。
化工泵的工作原理
化工泵的工作原理
化工泵的工作原理是通过机械运动传递能量，将液体或气体从低压区域输送到高压区域。
具体的工作原理如下：
1. 吸入过程：当泵的叶轮旋转时，叶轮的叶片推动液体或气体，使其进入泵的吸入口。
此时，泵的吸入室的体积扩大，产生负压，使液体或气体从外部环境中被吸入到泵内。
2. 封闭过程：泵的叶轮继续旋转，使吸入室的体积缩小。
因液体具有一定的惯性，无法立即通过泵的吸入口流出，形成封闭效果。
同时，泵的吸入室与吸入口之间也存在一定的阀门或装置，可以防止液体倒流。
3. 推送过程：随着叶轮的旋转，液体或气体被推送到泵的泵体中，并通过泵体的通道或管道被输送出去。
此时，泵的排出室的体积逐渐增大，产生正压，从而将液体或气体向外推送。
4. 排出过程：推送过程持续进行，液体或气体被逐渐排出泵体，并通过管道输送到需要的位置。
同时，泵体内部的压力和流速也有助于保持液体或气体的运动状态。
总的来说，化工泵利用转动的叶轮产生的动力，通过改变吸入室和排出室的体积来实现液体或气体的吸入、封闭、推送和排出，以达到输送液体或气体的目的。
化工离心泵的工作原理
化工离心泵的工作原理
嘿呀！朋友们，今天咱们来好好聊聊化工离心泵的工作原理呢！
首先呀，咱们得知道啥是化工离心泵！哎呀呀，简单说呢，它就是在化工领域里超级重要的一种泵呀！
那它到底是咋工作的呢？哇！这可有意思啦！
化工离心泵工作的时候呀，就像一个大力士在使劲儿推东西一样。
当电机带动叶轮旋转的时候呢，叶轮中心区域会形成一个低压区，周围的液体就被“吸”进来啦！这是不是很神奇呀？
然后呢，液体随着叶轮的旋转获得了能量，就像被打了鸡血一样，速度和压力都增加了。
你看哦，叶轮不停地转呀转，液体就不断地被吸入和排出。
这就像是一场永不停歇的“接力赛”呢！
哎呀呀，这里还有个关键的地方，就是离心泵的密封！要是密封不好，那可就麻烦啦！液体泄漏出来，不仅浪费，还可能造成危险呢！
还有哦，化工离心泵的材质也很重要哇！因为化工液体有的腐蚀性很强，所以泵的材质得能扛得住才行呢！
总之呀，化工离心泵的工作原理其实并不复杂，但每个环节都很关键呀！它的稳定运行，对于化工生产来说，那可是至关重要的呀！要是没有它，很多化工流程都没法顺利进行呢！
朋友们，你们是不是对化工离心泵的工作原理有了更清楚的了解啦？。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
化工流程泵的工作原理是怎样的
化工流程泵广泛的应用于化工行业的各个领域，在化工、冶金、制药、化成箔等行业，均有着重要的用途。
化工泵也是依靠离心力来输送物料的，工作原理如下：
化工泵在工作前，泵体和进料管必须罐满液体行成真空状态，当叶轮快速转动时，叶片促使液体很快旋转，旋转着的液体物料在离心力的作用下从叶轮中飞去，泵 内的水被抛出后，叶轮的中心部分形成真空区域。
液体物料在大气压力的作用下通过管网压到了进料管内。
这样循环不已，就可以实现连续输送。
在化工泵启动前，泵壳内灌满被输送的液体;启动后，启动后，叶轮由轴带动高速转动，叶片间的液体也必须随着转动。
在离心力的作用下，液体从叶轮中心被抛向外缘并获得能量，以高速离开叶轮外缘进入蜗形泵壳。
在蜗壳中，液体由于流道的逐渐扩大而减速，又将部分动能转变为静压能，最后以较高的压力流入排出管道，送至需要场所。
液体由叶轮中心流向外缘时，在叶轮 中心形成了一定的真空，由于贮槽液面上方的压力大于泵入口处的压力，液体便被连续压入叶轮中。
可见，只要叶轮不断地转动，液体便会不断地被吸入和排出。
