VDRT-200SCR 催化剂评价装置的详细使用方法和技术参数!

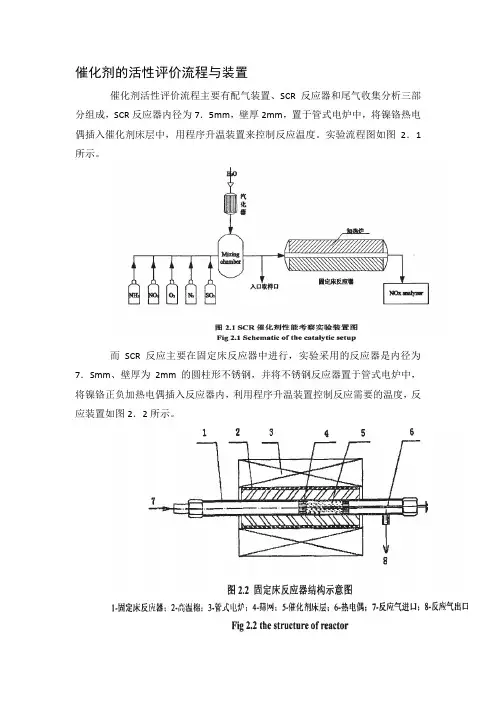

催化剂的活性评价流程与装置
催化剂的活性评价流程与装置催化剂活性评价流程主要有配气装置、SCR反应器和尾气收集分析三部分组成，SCR反应器内径为7．5mm，壁厚2mm，置于管式电炉中，将镍铬热电偶插入催化剂床层中，用程序升温装置来控制反应温度。
实验流程图如图2．1所示。
而SCR反应主要在固定床反应器中进行，实验采用的反应器是内径为7．Smm、壁厚为2mm的圆柱形不锈钢，并将不锈钢反应器置于管式电炉中，将镍铬正负加热电偶插入反应器内，利用程序升温装置控制反应需要的温度，反应装置如图2．2所示。
考察催化剂活性的实验步骤：(1)催化剂的装填：称取所需质量催化剂放入管式反应器中，催化剂两端塞入少量高温棉，用来固定催化剂床层，将装好的管式反应器置于加热炉膛内。
(2)管路密闭性检查：首先通入N2检查反应装置的气密性，打开N2钢瓶阀门，在质量流量计上设定流入装置的气体流量，并密封出口，当通入的气体使压力表读数达到O．1MPa时，停止通气，如果在10min内压力没有下降，表示反应装置的密封良好。
(3)配气：设定好每个质量流量计的给定值，进行配气(利用N2作为载气，模拟实验需要的烟气流量)。
当气体混合均匀并达到稳定一段时间，使催化剂吸附NO达到饱和，这样可以避免NO的减少是催化剂的吸附造成的。
(4)加热反应：通过程序升温设定加热炉温度，进行升温。
达到反应温度后，每一温度均稳定反应1h以上才开始分析。
(5)NO去除率分析：分别在进气口和出气口取样，用2L的铝箔采样袋集满气体后，用KM900手持式烟气分析仪测定进出口NO浓度，分析不同实验条件下催化剂对NO的催化还原的反应活性。
(6)NO转化率的计算。
根据反应前后NO浓度值，计算各反应温度下的NO的转化率，定义为脱硝率，以此数据作为衡量催化剂活性的指标。
脱硝率=(入口NO浓度一出口NO浓度)／入口NO浓度。
scr脱硝催化剂参数
scr脱硝催化剂参数
SCR脱硝催化剂的主要参数包括几何特性参数和物理化学特性参数。
1. 几何特性参数包括节距/间距和比表面积。
节距/间距影响催化反应的压降和反应停留时间，对催化剂孔道的通畅性也产生了直接的影响。
掌握节距/间距的特点，对于提高催化剂的反应速率和保证催化剂通道不发生堵塞具有重要作用。
比表面积主要是指单位质量催化剂所暴露的总表面积，或用单位体积催化剂所拥有的表面积来表示。
2. 物理化学特性参数包括载体、活性成分、辅助成分等。
目前SCR商用催化剂基本都是以TiO2为载体，以V2O5为主要活性成份，以WO3、MoO3为抗氧化、抗毒化辅助成份。
以上内容仅供参考，如需更多信息，建议查阅相关文献或咨询专业人士。
SCR脱硝催化剂的各项指标分析
SCR脱硝催化剂的各项指标分析催化剂作为SCR兑硝反应的核心，其质量和性能直接关系到脱硝效率的高低，所以,在火电厂脱硝工程中，除了反应器及烟道的设计不容忽视外，催化剂的参数设计同样至关重要。
一般来说,脱硝催化剂都是为项目量身定制的，即依据项目烟气成分、特性，效率以及客户要求来定的。
催化剂的性能（包括活性、选择性、稳定性和再生性）无法直接量化，而是综合体现在一些参数上主要有：活性温度、几何特性参数、机械强度参数、化学成分含量、工艺性能指标等。
1活性温度催化剂的活性温度范围是最重要的指标。
反应温度不仅决定反应物的反应速度，而且决定催化剂的反应活性。
如V2O5-WO3/TQ2崔化剂，反应温度大多设在280~420C之间。
如果温度过低，反应速度慢，甚至生成不利于NOx降解的副反应；如温度过高，则会出现催化剂活性微晶高温烧结的现象。
2几何特性参数2.1节距/间距这是催化剂的一个重要指标，通常以P表示。
其大小直接影响到催化反应的压降和反应停留时间，同时还会影响催化剂孔道是否会发生堵塞。
对蜂窝式催化剂，如蜂窝孔宽度为（孔径）为d,催化剂内壁壁厚为t,则：Pd+t对平板和波纹式催化剂，如板与板之间宽为d,板的厚度为t,则：P=d+t由于SCF装置一般安装在空预器之前，飞灰浓度可大于15g/m3（干,标态）,如果催化剂间隙过小，就会造成飞灰堵塞,从而阻止烟气与催化剂接触，效率下降，磨损加重。
一般情况下，蜂窝式催化剂堵灰要比平板式严重些,需要适当地加大孔径。
燃煤电站SCR兑硝工程中的蜂窝式催化剂节距一般在 6.3~9.2mm之间，同等条件下，板式催化剂间距可以比蜂窝式稍小些。
2.2比表面积比表面积是指单位质量催化剂所暴露的总表面积，或用单位体积催化剂所拥有的表面积来表示。
由于脱硝反应是一个多相催化反应，且发生在固体催化剂的表面，所以催化剂表面积的大小直接影响到催化活性的高低，将催化剂制成高度分散的多孔颗粒为反应提供了巨大的表面积。
催化装置操作规程
定期检查压力 表是否准确可
靠
发现异常压力 指示，立即停
机检查
物料成分分析：对进料、催化剂等物料进行成分分析，确保物料质量符合要求
物料调整：根据物料成分分析结果，对进料、催化剂等物料进行调整，确保物料比例和浓度符 合操作规程要求
操作过程监控：对催化装置操作过程进行实时监控，确保物料成分稳定，避免异常情况发生
规范要求：要求操作人员具备相应的技能和知识，遵守相关法规和标准，确保操作规程的有效 执行
催化装置操作前的 准备
操作人员需经过专业培训并取 得相关资质
操作人员应熟悉催化装置的结 构、原理及操作规程
操作人员应具备基本的化学知 识和安全意识
操作人员应遵守相关法律法规 和安全规定
设备检查：确认设备完好无损，无泄漏、松动等现象
配备应急处理设 备和人员
建立应急预案和 演练制度
加强员工安全培 训和演练
催化装置操作记录 与档案管理
记录内容：反 应温度、压力、 流量等关键参
数
记录频率：每 班至少记录一
次
记录要求：准 确、完整、清
晰
保存方式：纸 质或电子版存
档
记录内容：操作过程、设备状态、 异常情况等
记录时间：及时、准确
添加标题
添加标题
添加标题
降低能源消耗和环境污染
包括但不限于实验室、工业 生产等领域
适用于所有使用催化装置的 场合
适用于不同型号、规格的催 化装置
适用于不同操作条件下的催 化装置操作
操作规程定义：指对操作过程进行规范和指导的流程或规定
操作规程目的：确保催化装置安全、稳定、高效运行
操作规程内容：包括设备启动、运行、停机等各个环节的具体操作步骤和注意事项
VDRT-200SCR 催化剂评价装置的详细使用方法和技术参数!
技术参数 反应压力： 0.1~10.0MPa 反应温度： 室温~800℃ 气体流量： 20~2000ml/min 催化剂装填量：2ml~50ml
控制精度±1% F. S. 控制精度 ±1℃
控制精度±1% F. S.
功能特征 -装置外形可根据要求设计成开放式框架和桌面型；
-可实现计算机自动化与手动双模式控制相结合，便于操作； -仪表、泵、阀件采用国内外名牌产品，保证系统的可靠性及稳定性； -设立了反应条件高低限联锁报警，保证装置的安全运行； -各部件均采用模块化设计，通用性强，便于安装维护； -系统流程、催化剂装量、进料速率、介质种类、操作压力等均可根据用户要求进行专门设 计。
名称: 催化剂微反评价装置 品牌: 沃德士 类别: 评价装置 型号: VDRT-200SCR
简介 VDRT-200SCR 本装置可用于常压、高压、高温连续反应试验，适用于高校、科研院
所进行催化剂性能评价及筛选等研究工作。
应用领域 -可广泛应用于石油化工、化工化学、科研教学等领域。 -装置操作条件极宽，应压力和进料流量等。 -可测试加氢反应中催化剂的作用。 -可用于催化剂的粗选﹑精选和活性测试。 -测试催化剂的有效期。
功能 装置为立式框架结构，设计有一个液体汽化炉，一个反应加热炉，反应器为固定床，反
应炉为三段控温。气体原料减压后经质量流量计控制流量进入反应器内，液体原料经计量泵 计量后进入汽化炉汽化后再进入反应器内进行反应。反应产物做全组分在线分析，其余气体 放空。装置可进行反应机理及反应动力学研究、反应条件探索、催化剂筛选、评价等。
仪器催化评价装置安全操作及保养规程
仪器催化评价装置安全操作及保养规程前言仪器催化评价装置主要用于催化反应的研究和评价，是化学实验室中常用的仪器之一。
通过对催化反应的评价，可以更好地了解催化反应的机理和性能，并为新催化剂的研制提供依据。
但同时，仪器催化评价装置在操作过程中也存在一定的安全风险，需要我们重视并采取相应的安全措施。
本文将详细介绍仪器催化评价装置的安全操作及保养规程。
安全操作1. 总体安全注意事项•在使用仪器催化评价装置前，应仔细阅读仪器的使用说明书，并严格按照使用说明书的操作步骤进行操作。
•仪器操作时，应佩戴实验室专用的安全手套和护目镜，并保持自身的沉着冷静。
•在操作过程中，应注重操作区域的通风，及时关好操作区域的门窗，并确保室内空气流通畅通。
•操作时应特别注意避免操作区域内的火源和静电产生。
如在操作区域内需要用火源，应在经过认真规划和控制之后进行。
•操作过程中，如发现任何状况出现，应立即采取相应的安全措施，如切断电源、停止催化反应、及时向实验室负责人报告等。
2. 仪器操作注意事项•在操作前，应检查仪器及附件是否完好无损，并清洁操作区域。
•仪器操作时应注意避免产生不必要的振动和冲击，以免影响仪器的使用寿命和测量准确度。
•操作时应特别注意避免操作区域内产生磁干扰，以免影响仪器的正常工作。
•在添加液体试剂时，应注意操作的均匀和缓慢，且不要弄到试剂瓶或容器之外。
•在催化反应过程中，应随时监测温度、压力等参数，确保催化反应的稳定和安全。
•催化反应完成后，应及时对仪器进行清洗和撤除，以便下次使用。
•操作结束后，应关闭所有开关和电源，并清理操作区域，将仪器归置于规定位置中。
保养规程1. 设备保养•在使用前，应检查仪器是否正常运转，如存在故障应及时修理，确保仪器正常使用。
•在使用过程中，应根据仪器使用说明书及时对仪器进行常规保养，清洁各个传感器和控制装置，确保它们的正常运转。
•在使用过程中，如发现设备存在损伤、锈蚀等情况，应及时进行修理，确保设备的完好无损。
脱硝催化剂评价装置安全操作及保养规程
脱硝催化剂评价装置安全操作及保养规程1. 引言脱硝催化剂评价装置是在脱硝工艺中广泛使用的一种设备，用于评价催化剂的活性及寿命。
为保障操作人员的安全，保证装置的正常运行，本文将介绍脱硝催化剂评价装置的安全操作规程及保养要点。
2. 安全操作规程2.1 装置操作前的准备工作在开始操作脱硝催化剂评价装置之前，需要进行以下准备工作：•确保操作人员具备相关的操作经验和文档阅读能力；•检查装置及附件是否完好，并进行必要的维修和更换；•检查设备周围是否存在危险物品或障碍物，及时清除；•确定紧急情况下的应急联系方式，并通知相关人员。
2.2 操作时的个人防护在操作脱硝催化剂评价装置时，必须佩戴以下个人防护装备：•密封型安全眼镜，防止溅射物伤及眼睛；•防护手套，保护双手免受化学品和高温等伤害；•呼吸防护装置，如防尘口罩或呼吸器，防止有害气体吸入；•防护服，以防止皮肤接触到有害物质。
2.3 操作步骤2.3.1 打开装置前的检查在打开脱硝催化剂评价装置之前，需要进行以下检查工作：•检查装置的电源是否正常，并确保电气设备与其他设备的接地可靠；•检查气源是否稳定，确保供气管路无泄漏；•检查温度控制装置是否正常工作，确保装置运行温度的准确性。
2.3.2 打开装置及操作注意事项按照以下步骤开启脱硝催化剂评价装置：1.打开装置总电源，确认各设备指示灯及显示屏正常工作；2.打开气源阀门，确保气源通畅；3.打开温度控制装置，设置合适的运行温度；4.根据操作手册要求，操作设备进行测试或测量；5.在操作过程中，注意观察装置运行状态，及时调整参数，确保装置正常运行；6.注意使用操作工具时的安全操作，防止操作失误和意外伤害。
2.4 关闭装置及日常维护2.4.1 关闭装置步骤在完成脱硝催化剂评价装置的操作后，按照以下步骤进行关闭：1.将所有操作参数恢复到初始状态；2.关闭温度控制装置；3.关闭气源阀门；4.关闭装置总电源；5.清理工作区域，清除残留物及垃圾。
ＤＣＲ评价装置对重油催化裂化催化剂ＬＤＣ－２００的性能评价
２０１５年１１月第２３卷第１１期 工业催化ＩＮＤＵＳＴＲＩＡＬＣＡＴＡＬＹＳＩＳ Ｎｏｖ．２０１５Ｖｏｌ．２３ Ｎｏ．１１石油化工与催化收稿日期：２０１５－０５－０３；修回日期：２０１５－０９－２５作者简介：李 荻，１９８１年生，女，硕士，工程师，主要从事催化裂化催化剂及性能评价研究。
通讯联系人：李 荻。
ＤＣＲ评价装置对重油催化裂化催化剂ＬＤＣ－２００的性能评价李 荻 ，高永福，侯凯军，王智峰，汪 毅（中国石油石油化工研究院兰州化工研究中心，甘肃兰州７３００６０）摘 要：采用ＤＣＲ催化裂化评价装置，通过不同原料油及剂油比对重油催化裂化催化剂ＬＤＣ－２００的反应性能进行评价。
结果表明，以中国石油天然气股份有限公司兰州石化公司３Ｍｔ·ａ－１催化装置所用渣油为原料油，在剂油质量比大于８．４时，催化剂ＬＤＣ－２００裂化能力强，拥有良好的焦炭选择性，且异构化功能显著，明显提高汽油辛烷值。
采用３Ｍｔ·ａ－１催化装置所用渣油与蜡油质量分数各５０％配成的原料油，在剂油质量比小于８．４时，能够在确保汽油收率的同时控制焦炭产率。
关键词：催化剂工程；ＤＣＲ评价装置；催化裂化催化剂；重油；异构烷烃；辛烷值ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００８ １１４３．２０１５．１１．０１２中图分类号：ＴＥ６２４．９；ＴＱ６２４．９５ 文献标识码：Ａ 文章编号：１００８ １１４３（２０１５）１１ ０９０８ ０４ＰｅｒｆｏｒｍａｎｃｅｅｖａｌｕａｔｉｏｎｏｆＬＤＣ ２００ｃａｔａｌｙｓｔｆｏｒｈｅａｖｙｏｉｌｃａｔａｌｙｔｉｃｃｒａｃｋｉｎｇｉｎＤＣＲｅｖａｌｕａｔｉｏｎｄｅｖｉｃｅＬｉＤｉ ，ＧａｏＹｏｎｇｆｕ，ＨｏｕＫａｉｊｕｎ，ＷａｎｇＺｈｉｆｅｎｇ，ＷａｎｇＹｉ（ＬａｎｚｈｏｕＰｅｔｒｏｃｈｅｍｉｃａｌＲｅｓｅａｒｃｈＣｅｎｔｅｒ，ＲｅｓｅａｒｃｈＩｎｓｔｉｔｕｔｅｏｆＰｅｔｒｏｌｅｕｍａｎｄＰｅｔｒｏｃｈｅｍｉｃａｌｓｏｆＰｅｔｒｏＣｈｉｎａ，Ｌａｎｚｈｏｕ７３００６０，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｕｎｄｅｒｔｈｅｃｏｎｄｉｔｉｏｎｏｆｕｓｉｎｇｄｉｆｆｅｒｅｎｔｆｅｅｄｓｔｏｃｋｏｉｌａｎｄｄｉｆｆｅｒｅｎｔｃａｔａｌｙｓｔ／ｏｉｌｒａｔｉｏｓ，ｔｈｅｐｅｒｆｏｒｍａｎｃｅｏｆＬＤＣ ２００ｃａｔａｌｙｓｔｆｏｒｈｅａｖｙｏｉｌｃａｔａｌｙｔｉｃｃｒａｃｋｉｎｇｗａｓｉｎｖｅｓｔｉｇａｔｅｄｉｎＤＣＲ（ＤａｖｉｓｏｎＣｉｒｃｕｌａｔｉｎｇＲｉｓｅｒ，ＭｏｄｅｌⅣ）ｅｖａｌｕａｔｉｏｎｄｅｖｉｃｅ．Ｔｈｅｒｅｓｕｌｔｓｓｈｏｗｅｄｔｈａｔｕｓｉｎｇｒｅｓｉｄｕａｌｏｉｌｉｎ３Ｍｔ·ａ－１ＦＣＣｕｎｉｔｏｆＰｅｔｒｏＣｈｉｎａＬａｎｚｈｏｕＰｅｔｒｏｃｈｅｍｉｃａｌＣｏｍｐａｎｙａｓｔｈｅｆｅｅｄｓｔｏｃｋ，ＬＤＣ ２００ｃａｔａｌｙｓｔｐｏｓｓｅｓｓｅｄｇｏｏｄｃａｔａｌｙｔｉｃｃｒａｃｋｉｎｇａｃｔｉｖｉｔｙ，ｃｏｋｅｓｅｌｅｃｔｉｖｉｔｙ，ａｎｄｒｅｍａｒｋａｂｌｅｉｓｏｍｅｒｉｚａｔｉｏｎｆｕｎｃｔｉｏｎｕｎｄｅｒｃａｔａｌｙｓｔ／ｏｉｌｍａｓｓｒａｔｉｏｏｆｏｖｅｒ８．４，ａｎｄｔｈｅｏｃｔａｎｅｎｕｍｂｅｒｏｆｇａｓｏｌｉｎｅｗａｓｓｉｇｎｉｆｉｃａｎｔｌｙｅｎｈａｎｃｅｄ．Ｗｈｅｎｔｈｅｍａｓｓｒａｔｉｏｏｆｃａｔａｌｙｓｔｔｏｏｉｌｗａｓｌｅｓｓｔｈａｎ８．４ａｎｄｆｅｅｄｓｔｏｃｋｏｉｌｍｉｘｅｄｂｙ５０ｗｔ％ｒｅｓｉｄｕａｌｏｉｌａｎｄ５０ｗｔ％ｗａｘｏｉｌｗａｓｕｓｅｄ，ｔｈｅｙｉｅｌｄｏｆｇａｓｏｌｉｎｅｗａｓｅｎｓｕｒｅｄ，ａｎｄｔｈｅｃｏｋｅｙｉｅｌｄｗａｓｃｏｎｔｒｏｌｌｅｄ．Ｋｅｙｗｏｒｄｓ：ｃａｔａｌｙｓｔｅｎｇｉｎｅｅｒｉｎｇ；ＤＣＲｅｖａｌｕａｔｉｏｎｄｅｖｉｃｅ；ｃａｔａｌｙｔｉｃｃｒａｃｋｉｎｇｃａｔａｌｙｓｔ；ｈｅａｖｙｏｉｌ；ｉｓｏｐａｒａｆｆｉｎ；ｏｃｔａｎｅｎｕｍｂｅｒｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００８ １１４３．２０１５．１１．０１２ＣＬＣｎｕｍｂｅｒ：ＴＥ６２４．９；ＴＱ６２４．９５ Ｄｏｃｕｍｅｎｔｃｏｄｅ：Ａ ＡｒｔｉｃｌｅＩＤ：１００８ １１４３（２０１５）１１ ０９０８ ０４ 近年来，我国自主研发的重油催化裂化催化剂性能显著提高，市场占有率日趋增加。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
功能 装置为立式框架结构，设计有一个液体汽化炉，一个反应加热炉，反应器为固定床，反
应炉为三段控温。气体原料减压后经质量流量计控制流量进入反应器内，液体原料经计量泵 计量后进入汽化炉汽化后再进入反应器内进行反应。反应产物做全组分在线分析，其余气体 放空。装置可进行反应机理及反应动力学研究、反应条件探索、催化剂筛选、评价等。
技术参数 反应压力： 0.1~10.0MPa 反应温度： 室温~800℃ 气体流量： 20~2000ml/min 催化剂装填量：2ml~50ml
控制精度±1% F. S. 控制精度 ±1℃
控制精Байду номын сангаас±1% F. S.
功能特征 -装置外形可根据要求设计成开放式框架和桌面型；
-可实现计算机自动化与手动双模式控制相结合，便于操作； -仪表、泵、阀件采用国内外名牌产品，保证系统的可靠性及稳定性； -设立了反应条件高低限联锁报警，保证装置的安全运行； -各部件均采用模块化设计，通用性强，便于安装维护； -系统流程、催化剂装量、进料速率、介质种类、操作压力等均可根据用户要求进行专门设 计。
名称: 催化剂微反评价装置 品牌: 沃德士 类别: 评价装置 型号: VDRT-200SCR
简介 VDRT-200SCR 本装置可用于常压、高压、高温连续反应试验，适用于高校、科研院
所进行催化剂性能评价及筛选等研究工作。
应用领域 -可广泛应用于石油化工、化工化学、科研教学等领域。 -装置操作条件极宽，具有较强通用性； -可用于催化剂研究和改进中的一些常规参数测定：反应温度﹑ 反应压力和进料流量等。 -可测试加氢反应中催化剂的作用。 -可用于催化剂的粗选﹑精选和活性测试。 -测试催化剂的有效期。
