串联和并联电压实验
四、探究串、并联电路电压的特点实验报告单
年级班任课教师：姓名：
学习目标：
1、能自己独立并熟练地完成串联和并联电路的连接，并将电压表接入电路中；
2、熟练掌握电压表的使用方法，熟练的读出电压的示数；
3、根据实验数据，总结分析出串、并联电路中的电压特点。
实验流程：
串联电路：
一、提出问题：
1、__________是提供电压的装置，___________是形成电流的原因。
2、电压表应该与被测用电器______接入电路。
3、在串联电路中，电路中各用电器和电源两点间电压有什么特点？
猜想和假设: 。
二、设计实验并进行实验：
1、实验器材：电源、开关、导线、小灯泡（不同规格）、电压表。
2、按下图所示电路图，将实物图连接完成，组成串联电路。
（1）按图1-1的电路图，先用铅笔将图1-2中的电路元件，按电路图中的顺序连成实物电路图
3、检查确认电路连接无误后，闭合开关S，观察电压表V1、V2、V3的电压示数，填入下表中。
4、将其中一个灯泡更换成不同规格灯泡后，再重复测量一次并记录数据，随后再将另一个灯泡也更换成不同规格的，再重复测量一次并记录数据。
V1 V2 V3 第一次示数
第二次示数
第三次示数
5、根据表中的数据进行分析，得出结论：
串联电路电压的特点是：
_______________________________________________
用字母表示此规律：
_______________________________________________
并联电路：
一、提出问题：
1、将电压表接入并联电路时，应先连接______________，再将电压表______联在被测用电器的两端。
2、在并联电路中，测量支路用电器两端的电压时，应将电压表______联在支路用电器两端；测量电源时，应将电压表______联电源正负极上。
3、在并联电路中，电路中的支路用电器两端电压与电源电压有什么特点？
猜想和假设: 。
二、设计实验并进行实验：
1、实验器材：电源、开关、导线、小灯泡（不同规格）、电压表。
2、按下图所示电路图，将实物图连接完成，组成并联电路。
3、检查确认电路连接无误后，闭合开关S，观察电压表V1、V2、V3的电压示数，填入下表中。
4、将其中一个灯泡更换成不同规格灯泡后，再重复测量一次并记录数据，随后再将另一个灯
泡也更换成不同规格的，再重复测量一次并记录数据。
V1 V2 V3 第一次示数
第二次示数
第三次示数
5、根据表中的数据进行分析，得出结论：
并联电路电压的特点是：
_______________________________________________ 用字母表示此规律：
_______________________________________________
实验反思：
电压表的使用方法：
一、使用前要先________。
二、电压表应该与被测的用电器________。
三、要使电流从电压表的________接线柱流入，从________接线柱流出；
四、被测电压不要超过电压表的________；（事先不能估测出电压大小，用________法）
五、电压表__________ 不经过用电器直接连到电源两极，这样测出的是
_____________________。

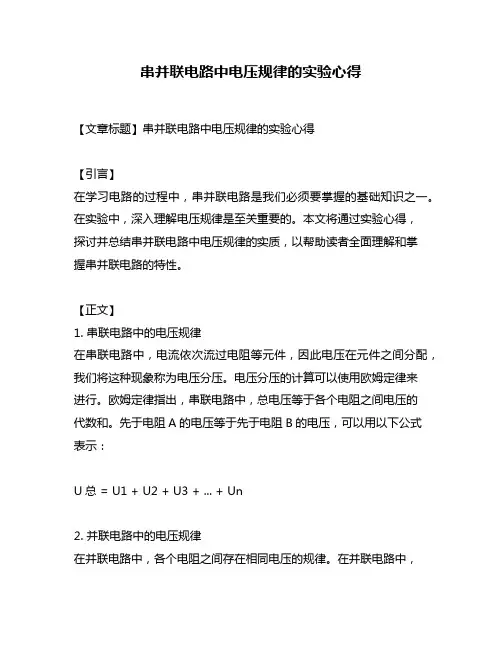

串并联电路中电压规律的实验心得
串并联电路中电压规律的实验心得【文章标题】串并联电路中电压规律的实验心得【引言】在学习电路的过程中，串并联电路是我们必须要掌握的基础知识之一。
在实验中，深入理解电压规律是至关重要的。
本文将通过实验心得，探讨并总结串并联电路中电压规律的实质，以帮助读者全面理解和掌握串并联电路的特性。
【正文】1. 串联电路中的电压规律在串联电路中，电流依次流过电阻等元件，因此电压在元件之间分配，我们将这种现象称为电压分压。
电压分压的计算可以使用欧姆定律来进行。
欧姆定律指出，串联电路中，总电压等于各个电阻之间电压的代数和。
先于电阻A的电压等于先于电阻B的电压，可以用以下公式表示：U总 = U1 + U2 + U3 + ... + Un2. 并联电路中的电压规律在并联电路中，各个电阻之间存在相同电压的规律。
在并联电路中，总电压等于各个电阻中的最大电压。
并联电路中的电压规律可以用以下公式表示：U总 = U1 = U2 = U3 = ... = Un3. 实验心得与观察结果在进行实验的过程中，我使用了一个电源和数个电阻以构建串并联电路。
通过改变电源电压和电阻的取值，我观察到了以下现象：- 在串联电路中，随着电源电压的增加，电阻之间的电压也随之增加，符合欧姆定律的预测。
- 在并联电路中，不论电源电压的变化，各个电阻之间的电压始终保持一致。
从实验中，我进一步深化了对串并联电路的电压规律的理解。
我发现，在串联电路中，电压按照电阻大小进行分配，而在并联电路中，电压是相等的。
这证实了理论与实际的一致性。
4. 个人观点与理解在实验中，我不仅仅学到了串并联电路的电压规律，还加深了对电路中各个元件的理解。
通过观察电路中的变化和对电压规律的总结，我意识到电压在电路中的重要性。
电压是驱动电流流动的力量，它决定了电路中元件的运行状态。
准确理解电压规律对于解决电路问题和设计电路至关重要。
【总结】通过本次实验，我全面理解了串并联电路中电压规律的实质。
串并联电路电压规律实验报告
串并联电路电压规律实验报告
实验目的
本实验旨在探究串联电路和并联电路中电压的规律，并通过实验数据验证理论分析结果。
实验器材
- 电源
- 电压表
- 电阻
- 连接线
实验步骤
1. 搭建串联电路：将若干个电阻连接在一起，形成串联电路。
确保电路连接正确稳定。
2. 测量电压：使用电压表分别测量每个电阻上的电压，并记录测量结果。
3. 搭建并联电路：将若干个电阻并联连接在一起，形成并联电路。
确保电路连接正确稳定。
4. 测量电压：使用电压表分别测量并联电路中每个电阻上的电压，并记录测量结果。
实验数据
串联电路
并联电路
数据分析
根据实验数据，我们可以得出以下结论：
- 在串联电路中，电压随电阻增加而增加。
- 在并联电路中，电压在各个电阻上保持不变。
结论
根据实验结果和数据分析，串联电路中的电压与电阻成正比，
而并联电路中各个电阻上的电压相等。
这与理论分析结果相一致。
实验总结
通过本次实验，我们加深了对串并联电路中电压规律的理解。
实验结果与理论分析结果一致，验证了电压规律。
在今后的研究中，我们将进一步探索电路的其他特性和规律。

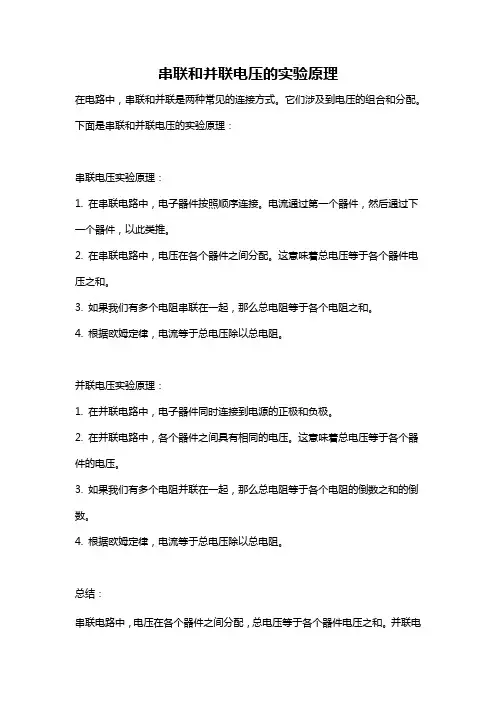

串联和并联电压的实验原理
串联和并联电压的实验原理
在电路中，串联和并联是两种常见的连接方式。
它们涉及到电压的组合和分配。
下面是串联和并联电压的实验原理：
串联电压实验原理：
1. 在串联电路中，电子器件按照顺序连接。
电流通过第一个器件，然后通过下一个器件，以此类推。
2. 在串联电路中，电压在各个器件之间分配。
这意味着总电压等于各个器件电压之和。
3. 如果我们有多个电阻串联在一起，那么总电阻等于各个电阻之和。
4. 根据欧姆定律，电流等于总电压除以总电阻。
并联电压实验原理：
1. 在并联电路中，电子器件同时连接到电源的正极和负极。
2. 在并联电路中，各个器件之间具有相同的电压。
这意味着总电压等于各个器件的电压。
3. 如果我们有多个电阻并联在一起，那么总电阻等于各个电阻的倒数之和的倒数。
4. 根据欧姆定律，电流等于总电压除以总电阻。
总结：
串联电路中，电压在各个器件之间分配，总电压等于各个器件电压之和。
并联电
路中，各个器件具有相同的电压，总电压等于各个器件的电压。
这些原理是实验中研究和测量电压的基础。
中考物理复习(串联电路的电压规律、并联电路的电压规律)知识点及教案
串联电路的电压规律、并联电路的电压规律一、本次课知识讲授知识点1：串联电路的电压规律、并联电路的电压规律1、串联电路电压规律实验注意：①在连接电路时，一定要对照电路图，从电源的正极出发，依次经过开关、小灯泡，最后回到电源的负极，电压表要最后并联到所测电路的两端。
②在连接电路过程中，开关一定要处于断开状态。
每次连接完电路，一定要检查无误后，在闭合开关。
实验过程中，每次读数后，应及时断开开关。
③电压表要按使用规则连入电路，并按正确的读数方法进行读数。
④实验时改变小灯泡的规格或电源电压进行多次试验，以避免实验数据的特殊性，以便得出具有普遍性的结论。
换用不同规格的小灯泡时，各部分电路两端的电压会发生改变，但电源两端的电压（总电压）是不变的。
2、串联电路中各部分电路两端的电压之和等于电源两端的电压。
表达式为U=U1+U2+U3+...+Un。
拓展：①在串联电路中，电源两端电压也可称作串联电路的总电压，所以上述结论也可以叙述为：串联电路的总电压等于各部分电路两端的电压之和；但串联电路中各部分电路两端的电压不一定相等。
②当电路中有多各用电器串联时，以上结论仍然成立，表达式为：U=U1+U2+U3+...+Un。
3、并联电路电压规律实验注意：①实验前应先画好电路图；②连接电路的过程中，开关应断开；③应从电源的正极起按电路图将元件逐个连接起来；④连接好电路后，要先用开关试触，观察电压表的偏转情况，却热所选电压表量程及连接无误后，在闭合开关，观察示数；⑤读数完毕，应断开开关，切断电源，整理好实验器材。
拓展：①当电路中有多个用电器并联时，以上结论仍然成立，表达式为：U1=U2=U3=...=Un。
②当把几节相同的干电池并联起来使用时，并联电池组两端的电压等于一节干电池两端的电压，即U=U1=U2=...=U 。
4、并联电路中各支路用电器两端的电压等于电源两端电压。
表达式为：U1=U2=U3=...=Un注意：并联电路中各支路用电器两端的电压相等，当同一电路中两端电压相等的两个用电器不一定并联。
探究串联电路和并联电路特点的实验
在实验过程中：应尽量减小误差对实验结果的影响。例如使用高精度的测量设备、多 次测量求平均值、控制环境因素等
实验结论与建议
8.实验拓展与延 伸
实验拓展与延伸 实验的拓展
根据实验数据， 我们可以得出以
下结论
数据处理与结论
在串联电路中
各元件的电流相同，总电压等于各元件电压之和。这使得串联电路可以承载较大的电流，适用于 需要高电流的应用，例如灯泡的点亮等。但是，当其中一个元件损坏时，整个电路将无法工作
在并联电路中
各元件的电压相同，总电流等于各元件电流之和。这使得并联电路可以提供稳定的电压供应，适 用于需要稳定电压的应用，例如大脑等。但是，当其中一个元件损坏时，整个电路将受到影响
复杂电路分析：可以尝试构建更复杂的电路，包括 串联、并联以及混合连接方式，进行实验和分析
实验的延伸
电路设计：根 据实验结果， 可以尝试设计 满足特定要求 的电路，例如 设计一个同时 具有高电阻和 低电阻特性的 混合电路
实验拓展与延伸
实际应用：了 解串联和并联 电路在实际生 活中的应用场 景，如家庭电 路、电子设备 等。可以尝试 分析和解释这 些设备的工作 原理
实验原理
串联电路和并联电路是 电路的基本连接方式， 其特点主要受到电流、
电压和电阻的影响
串联电路中，各元件的
电流相同，总电压等于
各元件电压之和；而并
x
联电路中，各元件的电
料
3 实验设备与材料
电源
电阻器(2个)
电流表(1个)
电压表(1个)
开关(2个) 导线若干
串联并联创新实验报告(3篇)
第1篇一、实验目的1. 理解串联和并联电路的基本原理。
2. 掌握串联和并联电路的连接方法。
3. 通过实验验证串联和并联电路的电压、电流分配规律。
4. 培养创新思维，提高实验操作能力。
二、实验原理串联电路：将多个电阻依次连接起来，形成一个单一的电路。
在串联电路中，电流在各个电阻上保持不变，而电压则按照电阻值成比例分配。
并联电路：将多个电阻分别连接在两个节点之间，形成一个分支电路。
在并联电路中，电压在各个电阻上保持不变，而电流则按照电阻值的倒数成比例分配。
三、实验器材1. 电源：直流电源，电压可调。
2. 电阻：不同阻值电阻若干。
3. 电表：电流表、电压表。
4. 导线：若干。
5. 连接器：若干。
四、实验步骤1. 串联电路连接（1）将电阻依次连接起来，形成一个串联电路。
（2）将电流表串联接入电路中，测量电路中的电流。
（3）将电压表分别接入各个电阻上，测量各个电阻上的电压。
（4）记录实验数据。
2. 并联电路连接（1）将电阻分别连接在两个节点之间，形成一个并联电路。
（2）将电流表分别接入各个电阻的支路中，测量各个电阻上的电流。
（3）将电压表接入电路的两个节点之间，测量电路中的电压。
（4）记录实验数据。
3. 数据分析（1）对比串联和并联电路中的电流、电压分配规律。
（2）分析实验数据，得出结论。
五、实验结果与分析1. 串联电路实验结果（1）电流表测量到的电流在各个电阻上保持不变。
（2）电压表测量到的电压按照电阻值成比例分配。
2. 并联电路实验结果（1）电流表测量到的电流按照电阻值的倒数成比例分配。
（2）电压表测量到的电压在各个电阻上保持不变。
3. 分析通过实验验证了串联和并联电路的电压、电流分配规律，进一步理解了电路的基本原理。
同时，实验过程中培养了创新思维，提高了实验操作能力。
六、实验结论1. 串联电路中，电流在各个电阻上保持不变，电压按照电阻值成比例分配。
2. 并联电路中，电压在各个电阻上保持不变，电流按照电阻值的倒数成比例分配。
串、并联电路中电压的规律
一、探究串联电路电压的规律
记录数据
L1 两端的 L2 两端的 电压 U1/ V 电压 U2/ V
0.77
0.73
0.52
0.98
电源两端的 电压U/ V
1.5
1.5
分析数L据1得出结论
一、探究串联电路电压的规律
结论 串联电路中，电源两端电压等于各部分电路
两端电压之和。
L2
L1
U2
U1
U
U=U1+U2
L1 两端的电压 U1/ V
1.5
3
L2 两端的电压 U2/ V
1ቤተ መጻሕፍቲ ባይዱ5
3
电源两端的电压 U/ V
1.5 3
进行实验 分析数据得出结论
二、探究并联电路电压的规律
结论
并联电路中，各支路两端的电压相等。
L2
U2 L1 U1
U=U1=U2
U
课堂小结
电压规律 表达式
串联电路
并联电路
电源电压等于 各部分电路两
端电压之和
各支路两端电压 相等
U＝U1＋U2
U＝U1＝U2
第四章 第２节
串、并联电路中电压的规律
知识回顾
2V
12.5 V
1V
一、探究串联电路电压的规律
猜想假设
设计实验
L2
L1
C
B
A
一、探究串联电路电压的规律
进行实验 ①测灯L1两端的电压 ②测灯L2两端的电压
L2
L1
L2
L1
一、探究串联电路电压的规律
进行实验
③电源两端电压
L2
L1
④ 换用规格不同的两个小灯泡重做上述实验。
实验14探究串联电路和并联电路中电压的特点(原卷版)-2025年中考物理二轮题型专项复习
实验14 探究串联电路和并联电路中电压的特点知识点一、串联电路的电压规律1.实验-探究串联电路中用电器两端电压与电源两端电压的规律分别按甲、乙、丙所示电路图连接实物电路，其中两灯泡规格相同，测出A、B间的电压U AB，B、C间的电压U BC，A、C间的电压U AC，并分析三者间有何关系；换用不同规格的小灯泡重复实验，观察上述关系是否仍然成立。
（1）调节电压表指针归零；（1）连接实物电路图，可对照电路图按一定的顺序（从电源的“+”极到“-”极或从电源“-”极到“+”极），逐个顺次连接；（2）在连接实物电路过程中，开关要处于断开状态，防止电路出现短路而烧坏电源；（3）电压表要并联在被测电路两端，同时要注意让电流从“+”接线柱流入，从“-”接线柱流出，并采用试触法选择合适的量程；（4）闭合开关进行实验之前，要检查电路的正确性，确定没有错误后，方可进行实验；（5）实验中，每次读数后，应及时断开开关，以节约用电；（6）记录实验数据时，要如实记录，不能随意改动数据，更不能“凑数”。
知识点二、并联电路的电压规律（1）如图所示，选用两个规格相同的小灯泡并联在电路中，分别将电压表并联在A和B、C和D、E和F两点，测出相应的电压值（所用电压为两节串联的干电池），将数据填入表中。
（2）换上两个规格不同的灯泡，所用电源仍为两节串联的干电池，重复上述步骤；（3）分别选用两个规格相同和规格不同的小灯泡，所用电压为三节干电池，重复上述步骤。
实验次数A、B之间的的电压U/V C、之间的电压U/V E、F之间的电压U/V1．（2023•雅安）小雅和同学进行“探究串联电路电压规律”的实验。
所用器材有：电压恒为3V的电源，一个开关，两只灯泡（L1和L2），两只相同电压表V1和V2（量程均为0～3V和0～15V），导线若干。
（1）他们按图甲所示的电路图连接电路，用一只电压表分别测AB、BC、AC间的电压。
每次拆接电压表时，开关应处于状态。
电路中的串并联与电压电流测量实验探究
掌握测量过程中的注意事项和 操作技巧
提高实验操作能力和数据分析 能力
串并联电路的电压和电流关 系
串并联电路的定义和特点
串并联电路的功率和效率计 算
串并联电路在实际生活中的 应用
实验原理
串联电路的定义：将两个或两个以 上的电阻元件首尾相接，形成一个 闭合回路
电压特性：电压在串联电路中遵循 “各部分电压之和等于总电压”的原 则
误差来源：仪器 误差、操作误差、 环境误差等
误差分析方法： 使用标准偏差、 相对误差等方法 进行分析
误差处理：通过 多次测量取平均 值、选择更精确 的仪器等方式减 小误差
误差影响：误差 对实验结果的准 确性和可靠性产 生影响，需要认 真对待和研究
实验结果：测量数 据、分析结果、结 论
应用领域：电子工 程、电力系统、自 动化控制
准备实验器材：电压表、 电流表、电源、电阻等
连接电路：按照实验要求 连接电压表和电流表，注 意正负极性
调节电源：逐渐增大电源 电压，观察电压表和电流 表的读数
记录数据：记录电压表和 电流表的读数，以及电源 电压和电阻值
分析数据：根据记录的数 据，分析电压和电流之间 的关系，得出实验结论
测量电压和电流：使用电压表和电流表，分别测量串联和并联电路的电压和电流。 计算电阻值：根据欧姆定律，计算串联和并联电路的电阻值。 比较实验数据：比较串联和并联电路的电压、电流和电阻值，分析其差异。 得出结论：根据实验数据和结果，得出串联和并联电路的电压、电流和电阻之间的关系。
推广价值：提高电 路设计、优化性能 、降低成本
Байду номын сангаас
创新点：提出新的 测量方法、改进现 有技术、拓展应用 范围
结论总结
第十六章 第2节 串、并联电路中电压的规律-【教材解读】2022-2023学年人教版物理九年级全册
第2节 串、并联电路中电压的规律基础知识·细解读知识点一 串联电路的电压规律【重点】 实验：探究串联电路中电压的规律 【提出问题】如图所示，在两个小灯泡组成的串联电路中，各小灯泡两端的电压与电源两端电压(即A 、B 之间的电压，B 、C 之间的电压与A 、C 之间的电压)有什么关系?【猜想与假设】串联电路中，各部分电路两端的电压之和可能等于总电压(即电源电压)，BC AB AC U U U +=。
【实验器材及设计】【实验过程及分析】(1)调节电压表指针指零。
(2)按照电路图连接好电路，并检查电路连接是否正确。
(3)分别用电压表连接舶、职、AC 两端，测量其电压，如图甲、乙、丙所示。
开关断开!连接实物电路时开关保持断开是电学实验中最基本的常识之一。
今后的电学实验都要注意这个规定。
图文助学串联电路中电压表的实物连接图(1)测灯L1两端的电压(2)测灯L2两端的电压(3)测电源两端的电压注意：电压表一定要和被测元件并联!图文助学图解串联电路电压关系瀑布的总落差等于各段落差之和。
串联电路的总电压等于各部分电路电压之和，即21U U U +=。
【实验结论】通过对表中数据分析知，串联电路电源两端的电压等于各部分电路两端电压的总和。
表达式为21U U U +=。
【注意事项】(1)连接电路时，要按照一定顺序连接。
连接电路时开关要保持断开，防止电路中有短接的地方而损坏用电器及电源。
(2)电压表一定要与待测电路并联，必须注意电压表的量程、正负接线柱的接法及读数的方法。
(3)本实验是归纳性实验，换用不同规格的灯泡的目的是避免实验结论的偶然性，找到普遍规律。
(4)实验时，每次读完电表示数，都应及时断开开关。
(5)串联电池组两端的电压等于每节电池两端电压之和。
【拓展】当电路中有两个以上的用电器串联时，以上结论仍然成立，即n U U U U U ++++= 311。
【例1】小希用如图所示电路来探究串联电路的电压特点。
