K1301主电机变频器停送电步骤
停送电安全操作规程
停送电安全操作规程
1.1 设备检修时必须事先办理停送电手续；
1.2 停送电必须填写“停送电申请单”，严禁口头、电话或预约停送电等行为；
1.3 设备停、送电手续原则上坚持申请停电、申请送电为一人的原则；
1.4 停送电操作时，实施停送电操作的电气专业人员首先要按“停送电申请单”核对设备代号、设备名称，确定无误后方可实施停送电操作，操作结束后应及时验电，挂接地线，挂相应标示牌，并在“停送电申请单”上签名，注明停送电时间，停完电后应及时通知操作员或相关人员予以确认；1.5 对一张“停送电申请单”上有多台设备的情况，停（送）一台设备电后，应及时作出打“√”标识，防止漏停（送）电；
1.6 由设备使用单位岗位值班人员填写“停送电申请单”，写明系统（同时填写一线或二线）、设备代号、设备名称、停送电原因、停送电时间，并报分厂领导或值班长签字；1.7 凡影响正常生产的倒闸操作，或遇到不立即进行停送电操作将可能发生火灾、爆炸、触电等人身或设备事故或此类事故正在发生时，可以先行倒闸停电操作，事后再报告分厂领导和值班长，并补办相关手续；
1.8 所有配电站、电力室、电气控制室的6KV分路开关、低
压开关停送电操作必须由当班电气专业人员负责操作；
1.9 凡不办理停送电手续，造成人身、设备事故的，追究相关单位和人员的责任；
1.10 设备检修时，岗位人员应及时将机旁控制开关打至“检修”位置（二线设备将机旁控制开关打至“现场”位置），检修结束后打至“运行”位置，如无机旁控制开关，应将紧停开关或拉绳开关等保护装置动作；
1.11紧急抢修的设备，可由分厂领导或值班长通知停送电部门，先实行停送电操作，后由设备使用单位补办停送电手续，停送电时，值班长、工段管理人员或安全员必须在现场进行安全监护，确认无误后方可进行。
安庆石化K1301机组高压变频器“7.29”跳闸故障浅析
安庆石化K1301机组高压变频器“7.29”跳闸故障浅析发布时间：2021-07-31T07:45:26.668Z 来源：《电力设备》2021年第3期作者：张光道[导读] 带手动切换的工频旁路，正常运行时主要为工频运行。
其一次系统图如下图。
（中国石化安庆分公司安徽省安庆市 246002）摘要：在对安庆石化“7.29”高压变频器跳闸故障原因进行分析的基础上，提出改进措施，并就高压变频器的日常维护进行探讨。
关键词：电动机高压变频器 IGBT PS3电源维护检测一、引言K1301循环气压缩机是是安庆石化的关键大机组之一，是煤气化装置的“心脏”设备，一旦停机将导致煤气化装置停工，进而影响化肥、炼油、丙烯腈等各装置安全生产。
该压缩机组电动机为1900kW/6kV 四极三相异步电动机，由一台高压变频器驱动运行，带手动切换的工频旁路，正常运行时主要为工频运行。
其一次系统图如下图。
2019年7月29日10时57分，安庆石化煤气化装置K1301变频器显示屏显示“56V控制电源丢失”故障，同时变频器停机，K1301压缩机组停运，从而造成煤气化、合成、净化装置停工，部分生产装置出现生产波动。
二、高压变频器概述K1301机组高压变频器为某进口品牌变频器，于2015年2月投入使用，一直以来运行比较平稳，未出现过故障，日常维护检测也显示正常。
由于是十分重要的机组，当初选型时，经过了深入分析和论证，结合压缩机组的工作特性，决定采用电流源型变频器，同时将变频器的容量增大了一个等级（电机额定电流217A，选择的变频器额定工作电流250A）。
该变频器具有结构简单、体积小、技术先进、系统可靠、使用方便和性价比高的优点，可以方便地控制电动机的速度、转矩、方向、启动和停止。
变频器采用“高高”高压变频方案---直接从6KV进线，经高压变频器（由18只6500V SCR,18只6500V SGCT和一只免维护电抗器架构），直接输出6KV到电机，无需升压、降压过程。
停送电制度及操作规程范本
停送电制度及操作规程范本第一章总则第一条为了保证电力系统的安全和稳定运行，防止事故和损失的发生，制定本停送电制度及操作规程。
第二条本制度适用于电力系统的停送电操作，包括计划性停电、紧急停电和事故停电等。
第三条停送电操作必须遵循安全、可靠、高效的原则，严格按照操作规程进行操作，确保人员安全、设备完好以及保电需求的满足。
第四条所有从事停送电操作的人员必须经过专业培训并持证上岗，严禁非相关人员从事停送电操作。
第五条停送电操作应当依据电力系统的安全性、可靠性、灵活性和经济性进行合理安排。
第六条电力系统停送电操作必须与调度、维护、施工等部门紧密配合，提前沟通和协调，确保停送电操作的顺利进行。
第七条本制度的修改和解释权归电力系统所属单位所有。
第二章计划性停电第八条计划性停电包括定期检修、大修、设备改造、分段通电等，必须提前制定详细的停电计划，并按计划进行操作。
第九条停电计划必须包含以下内容：1. 停电日期、时间和地点的确定；2. 停电范围和影响范围的说明；3. 停电时的备用电源和保电措施；4. 各项工作的时间节点和责任人的确定；5. 相关部门的配合措施。
第十条停电计划必须在停电前至少24小时以书面形式通知相关部门和用户，并做好相关公告和宣传工作，以保证相关人员的知情和安全。
第十一条停电前必须对停电区域进行检查和清理，确保没有危险因素存在。
第十二条停电期间必须严格按照停电计划操作，停电结束后，及时进行恢复供电工作，并对停电和恢复供电情况进行记录和评估。
第三章紧急停电第十三条紧急停电包括突发故障、自然灾害等情况下的停电，必须立即采取紧急措施，并按照操作规程进行操作。
第十四条紧急停电前必须根据情况合理安排和调度备用电源，确保停电期间保电需求的满足。
第十五条紧急停电时必须及时报告上级主管部门，并做好相关公告和宣传工作，以保证相关人员的知情和安全。
第十六条紧急停电结束后，必须及时进行监测和分析，找出故障原因，并制定相应措施避免类似事故再次发生。

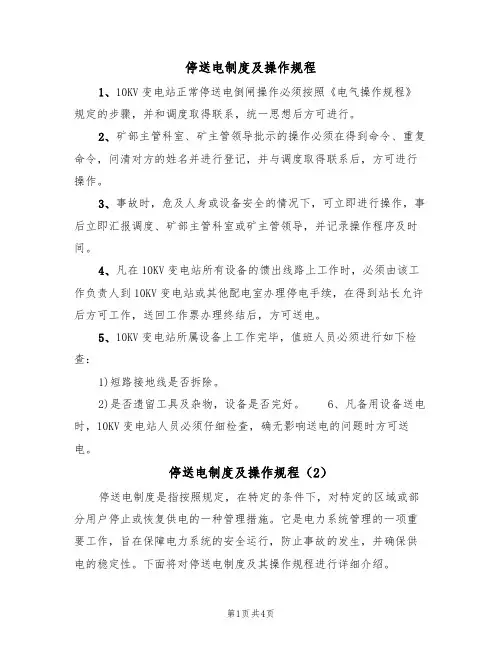

停送电制度及操作规程(2篇)
停送电制度及操作规程1、10KV变电站正常停送电倒闸操作必须按照《电气操作规程》规定的步骤，并和调度取得联系，统一思想后方可进行。
2、矿部主管科室、矿主管领导批示的操作必须在得到命令、重复命令，问清对方的姓名并进行登记，并与调度取得联系后，方可进行操作。
3、事故时，危及人身或设备安全的情况下，可立即进行操作，事后立即汇报调度、矿部主管科室或矿主管领导，并记录操作程序及时间。
4、凡在10KV变电站所有设备的馈出线路上工作时，必须由该工作负责人到10KV变电站或其他配电室办理停电手续，在得到站长允许后方可工作，送回工作票办理终结后，方可送电。
5、10KV变电站所属设备上工作完毕，值班人员必须进行如下检查：1)短路接地线是否拆除。
2)是否遗留工具及杂物，设备是否完好。
6、凡备用设备送电时，10KV变电站人员必须仔细检查，确无影响送电的问题时方可送电。
停送电制度及操作规程（2）停送电制度是指按照规定，在特定的条件下，对特定的区域或部分用户停止或恢复供电的一种管理措施。
它是电力系统管理的一项重要工作，旨在保障电力系统的安全运行，防止事故的发生，并确保供电的稳定性。
下面将对停送电制度及其操作规程进行详细介绍。
一、停送电的定义和分类停送电是指因故停止或恢复供电的过程。
根据停送电的对象和目的，可以将停送电分为计划停送电和紧急停送电两种。
1. 计划停送电：是指按照提前确定的时间、地点和范围进行的计划性停电。
这种停电通常是为了进行设备检修、维护和改造，或进行系统运行测试和故障排除等工作所需。
2. 紧急停送电：是指由于突发事件、设备故障或其他不可预见因素，需要及时中断供电以防止事故扩大或保证系统安全的停电。
例如，遇到强风暴、冰灾、火灾等天气灾害，或设备故障、线路短路等紧急情况时，需要立即进行紧急停电。
二、停送电的原则和程序停送电的实施应遵循以下原则：1. 安全第一原则：停送电的首要目标是确保人员和设备安全，防止事故的发生。
停送电流程及注意事项
高压配电柜停送电流程及注意事项一、高压配电柜送电流程：1．接送电通知，到热电办理送电票。
2．确认配电柜所在位置，了解其绝缘情况，确保可送电。
3．检查接地刀所在位置，如已接地请断开，并检查机构是否复归。
4．检查断路器控制电源开关是否在合闸位置。
5．检查断路器所处位置（工作/隔离）、状态（合闸/分闸）及储能情况，在将断路器小车摇进工作位置前保证断路器处于分闸状态、弹簧已储能。
6．检查断路器二次侧插头是否已经插入并牢固。
7．用摇把将断路器小车摇进工作位置，确认断路器已经到位。
在用摇把摇小车的时候身体应避开断路器的观察窗，以免发生意外断路器从观察窗弹射出来对人体造成伤害。
当摇把无法摇动且断路器工作位置指示灯亮时说明断路器小车已经到达工作位置。
8．通过综保确认断路器已经受电。
9．操作完成，通知要求送电单位设备已经送电。
二、高压配电柜停电流程：1．接停电通知，到热电办理停电票。
2．确认配电柜所在位置，确认断路器已处于分闸状态，确保可进行停电操作。
3．用摇把将断路器小车摇出到隔离位置，确认断路器已经到位。
4．用把手将接地开关合上，确认接地开关已处于合闸状态。
5．挂“禁止合闸，有人工作”标识牌。
6．操作完成，通知要求停电单位设备已经停电。
三、高压配电柜停送电注意事项1．配电室值班人员接车间停、送电通知时必须到热电办理工作票，有票方可进行操作，并坚持谁办票谁操作。
2．务必确认配电柜的正确位置，切忌疏忽大意。
3．在进行操作时必须穿戴绝缘手套、绝缘鞋；同时一人操作，一人监护，避免发生误操作。
4．进行停、送电操作前一定要确认断路器处于分闸状态，合闸状态禁止操作。
5．保证同一状态的不同指示相统一，如有异常应立即停止操作并上报主管领导。
6．在进行停、送电操作前务必确认配电柜各部件的位置或状态允许进行操作。
7．合分接地刀时要用适当的力量，但切忌用蛮力以免损坏机构。
8．对于在高压设备上停电检修工作，比如检修电动机、变压器或电缆头制作等需要高压设备停电的作业要求检修人员办理电气第一种工作票；检修结束后必须要进行绝缘检测，合格后方可送电。

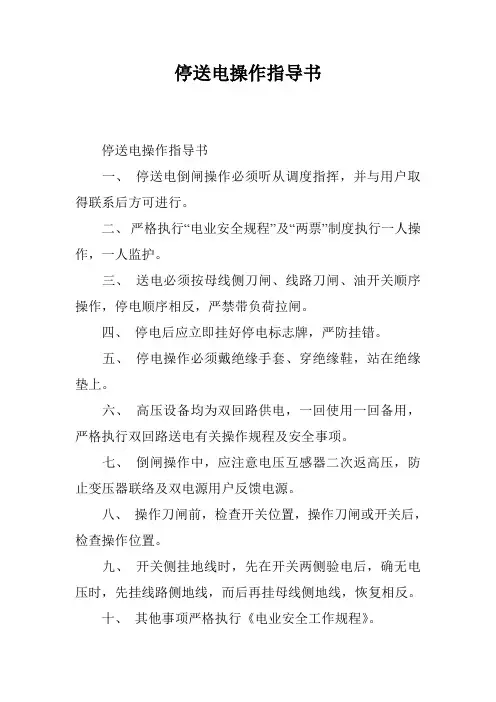

停送电操作指导书
停送电操作指导书
停送电操作指导书
一、停送电倒闸操作必须听从调度指挥，并与用户取得联系后方可进行。
二、严格执行“电业安全规程”及“两票”制度执行一人操作，一人监护。
三、送电必须按母线侧刀闸、线路刀闸、油开关顺序操作，停电顺序相反，严禁带负荷拉闸。
四、停电后应立即挂好停电标志牌，严防挂错。
五、停电操作必须戴绝缘手套、穿绝缘鞋，站在绝缘垫上。
六、高压设备均为双回路供电，一回使用一回备用，严格执行双回路送电有关操作规程及安全事项。
七、倒闸操作中，应注意电压互感器二次返高压，防止变压器联络及双电源用户反馈电源。
八、操作刀闸前，检查开关位置，操作刀闸或开关后，检查操作位置。
九、开关侧挂地线时，先在开关两侧验电后，确无电压时，先挂线路侧地线，而后再挂母线侧地线，恢复相反。
十、其他事项严格执行《电业安全工作规程》。
高压停送电操作流程
高压停送电操作流程
首先，进行停送电操作前，必须做好充分的准备工作。
操作人员需要穿戴好防护装备，包括绝缘手套、绝缘靴、绝缘帽等，并确保这些装备处于良好状态。
同时，需要检查停送电设备是否完好，包括隔离开关、接地装置等设备，确保其能够正常使用。
接着，进行停送电操作。
首先，操作人员需要到达停送电设备的现场，并与现场负责人进行沟通，确认停送电操作的具体范围和内容。
然后，按照操作规程，依次打开隔离开关，对停电设备进行隔离，确保电力系统处于安全状态。
在此过程中，需要密切注意周围环境和设备状态，确保操作过程中不会发生意外。
在停送电操作完成后，需要进行设备的检查和确认。
操作人员需要对隔离开关、接地装置等设备进行检查，确认其状态良好，不会对电力系统造成安全隐患。
同时，需要与现场负责人进行确认，确保停送电操作已经完成，并可以进行后续工作。
最后，进行停送电操作的记录和归档工作。
操作人员需要对停送电操作进行详细记录，包括操作时间、操作人员、停送电范围等信息，并将这些记录进行归档保存。
这些记录对于日后的工作和安
全管理非常重要，可以作为经验教训进行总结和借鉴。
总的来说，高压停送电操作流程需要严格按照规程进行，确保操作的安全和可靠性。
只有这样，才能有效保障电力设备的安全运行，避免事故的发生，保障人员的生命安全。
希望所有操作人员都能严格遵守操作规程，做好高压停送电工作，为电力系统的安全运行贡献自己的力量。
简述停送电操作的基本流程及注意事项
简述停送电操作的基本流程及注意事项下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!停送电操作是电力系统运行中的重要环节，对于保障电网安全稳定运行至关重要。
停、送电工作程序(三篇)
停、送电工作程序本程序规定了电力设备安全工作的分类及停电、送电的程序和基本要求。
本程序适用于本厂电力设备的停、送电工作。
二、电力设备安全工作的分类㈠、在运行中的高压设备上安全工作的分类为三种：1、全部停电的工作指室内高压设备全部停电（包括架空线路与电缆引入线在内）；2、部分停电的工作系指高压设备部分停电，或室内虽全部停电而通至邻近高压室的门并未全部闭锁。
3、不停电工作系指：1、工作本身不需要停电和没有偶然触及导电部分的工作；2、许可在导电设备外壳上或导电部分上进行的工作。
㈡、在高层设备上的工作必须遵守下列各项规定：1、必须填写工作票（包括停电作业工作票、带电作业工作票）；2、必须填写倒闸作业票；3、工作时至少应有两人一起工作；4、完成保证工作人员安全的组织措施和技术措施。
㈢、在全部停电或部分停电的电气设备上的工作必须完成下列技术措施：1、停电；2、验电；3、装设接地封线；4、悬挂标示牌及装设防护物。
三、停电前的必备工作㈠、改变运行方式的高压停电工作；1、有上级安排的施工要点计划；2、有地方电业局调度发布的施工调度命令；3、有施工安全、质量保证的计划安排；4、有公司领导的命令。
㈡、双路电源一路停电工作：1、与电业局及有关单位取得联系并经同意；（施工前三天）2、有施工计划；3、与电业局协同切倒换电源保证一路停电时另一路电源可靠供电；4、检查确保供电的另一路电源。
㈢、一般停电工作：1、与电业局取得联系（施工前二天）；2、有取得同意的电话记录。
㈣、施工人员安全技术等级与工作要求相符合。
㈤、施工安全用具与工作等级相符合。
㈥、材料备品与工作内容相符合。
㈦、施工时间与地调命令相符合。
㈧、施工地点与计划相符合。
㈨、有防止向施工停电检修地段反送电的必要措施。
四、设备检修的停电㈠、工作地点必须停电的设备：1、施工及检修的设备或导电部分与工作人员的范围不应小于以下规定的距离。
2、带电部分在工作人后面或两侧无可靠安全措施的设备。
配电室停送电操作规程
配电室停送电操作规程
《配电室停送电操作规程》
一、目的
配电室是供电系统的核心部分，为了确保供电系统的安全稳定运行，必须制定配电室停送电操作规程，规范停送电操作流程，保障人员和设备的安全。
二、适用范围
本规程适用于所有配电室的停送电操作，包括停电检修、送电复归等。
三、停送电操作流程
1. 停电准备
（1）确认停电范围和停电时间，提前通知相关单位和人员；（2）关闭相关设备，并确保附属设备和环境安全；
（3）制定停电计划和操作方案。
2. 停电操作
（1）操作人员穿戴好安全防护装备，按照停电计划逐一进行
停电；
（2）停电过程中，操作人员要密切关注设备运行情况，及时
处理意外情况。
3. 停电检修
（1）停电后，进行设备检修和维护；
（2）检修结束后，进行送电准备。
4. 送电操作
（1）送电前，重新确认送电范围和时间，通知相关单位和人员；
（2）逐一进行送电操作，密切关注设备运行情况，及时处理意外情况。
四、安全注意事项
1. 操作人员必须穿戴安全防护装备，严格按照操作规程进行操作；
2. 停送电操作必须由专业人员进行，严禁未经培训的人员擅自操作；
3. 停送电过程中，严禁玩忽职守和擅自更改操作方案；
4. 发现设备异常情况时，及时上报并采取相应措施。
五、结束语
配电室停送电操作规程的制定和执行，对于保障供电系统的安全稳定运行至关重要。
各级单位和人员必须严格遵守规程，切实做好停送电操作，共同维护供电系统的安全和稳定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
K1301主电机变频器停送电步骤日期：人员：
确认方法
柜门上"offline"指示灯亮起，保护继电器“Operational”发光二极管闪烁绿色。
控制盘有显示，
控制盘上液晶屏第一行前两个字符为“I"，而不是“IL"
第二行右半部分字符应为：“Rdy for MCB on”,如为其他字符请记录好末行字符，然后按“reset”键控制盘上液晶屏第二行右半部分显示"Rdy to strt"
电机启动后控制盘上液晶屏第二行右半部分字符应为：“Runing”,第三行显示当前转速的，第四行显示控制盘上液晶屏第二行右半部分显示"Rdy to strt"
控制盘有显示，
行字符，然后按“reset”键试图复位。
显示当前转速的，第四行显示当前电动机定子电流。
