• 超速挡： • 是其输出轴的转速高于输人轴的转速。它主要用
于在良好的公路上高速行驶，可以降低发动机的 转速，降低油耗，减轻发动机的噪声和磨损。
同转速转动，通过驱动桥中的差速器可以实现差 速功能。
传动系构造：发动机前置后驱动—手动变速器
主要组成部分及动力传递道路： 〔发动机〕→离合器→变速器→传动轴〔包括万向节〕
→驱动桥〔包括：主减速器、差速器及左右传动半轴〕→ 〔车轮〕
传动系构造：发动机前置后驱动—液力机械式自动变 速器
主要组成部分及动力传递道路：
传动系构造：发动机前置全驱动—手动变速器
离合器
离合器的功用
• 平顺接合动力，保证汽车平稳起步； • 临时切断动力，保证换档时工作平顺； • 防止传动系统过载。
离合器的分类
• 按动力传递方式分类： • 摩擦作用——摩擦离合器 • 按从动盘的数目分类 • 单盘式离合器 只有一个从动盘。 • 双盘式离合器 有两个从动盘，摩擦面数
车桥
• 车桥通过悬架与车架〔或承载式车身〕相连，两端安装车 轮。
• 车桥功用是传递车架〔或承载式车身〕与车轮之间各方向 的作用力及其力矩。
• 车桥类型：
•
按悬架构造的不同可分为
•
整体式
•
断开式
•
按车轮所起作用的不同
•
转向驱动桥
•
支持桥
转向桥
• 转向桥的构造比转向驱动桥简单，非断开式转向 桥主要由前梁、转向节和主销组成。
• 利用弹性元件和减振器起到缓冲减振的作用； • 利用悬架的某些传力构件使车轮按一定轨迹相对

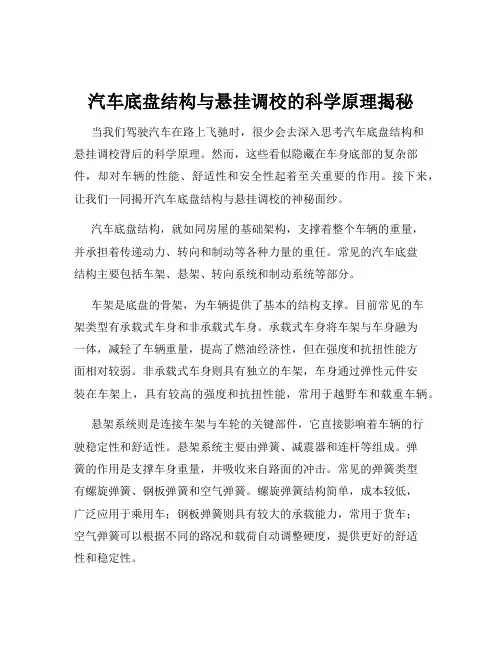

汽车底盘结构与悬挂调校的科学原理揭秘
汽车底盘结构与悬挂调校的科学原理揭秘当我们驾驶汽车在路上飞驰时，很少会去深入思考汽车底盘结构和悬挂调校背后的科学原理。
然而，这些看似隐藏在车身底部的复杂部件，却对车辆的性能、舒适性和安全性起着至关重要的作用。
接下来，让我们一同揭开汽车底盘结构与悬挂调校的神秘面纱。
汽车底盘结构，就如同房屋的基础架构，支撑着整个车辆的重量，并承担着传递动力、转向和制动等各种力量的重任。
常见的汽车底盘结构主要包括车架、悬架、转向系统和制动系统等部分。
车架是底盘的骨架，为车辆提供了基本的结构支撑。
目前常见的车架类型有承载式车身和非承载式车身。
承载式车身将车架与车身融为一体，减轻了车辆重量，提高了燃油经济性，但在强度和抗扭性能方面相对较弱。
非承载式车身则具有独立的车架，车身通过弹性元件安装在车架上，具有较高的强度和抗扭性能，常用于越野车和载重车辆。
悬架系统则是连接车架与车轮的关键部件，它直接影响着车辆的行驶稳定性和舒适性。
悬架系统主要由弹簧、减震器和连杆等组成。
弹簧的作用是支撑车身重量，并吸收来自路面的冲击。
常见的弹簧类型有螺旋弹簧、钢板弹簧和空气弹簧。
螺旋弹簧结构简单，成本较低，广泛应用于乘用车；钢板弹簧则具有较大的承载能力，常用于货车；空气弹簧可以根据不同的路况和载荷自动调整硬度，提供更好的舒适性和稳定性。
减震器的作用是抑制弹簧的回弹和压缩，减少车身的振动。
减震器内部充满了油液，通过活塞的运动来消耗能量，从而达到减震的效果。
性能良好的减震器能够迅速衰减振动，使车辆在行驶过程中保持平稳。
连杆则负责将车轮的运动传递给车架，并保证车轮的定位准确。
不同类型的悬架结构，其连杆的布置和形式也有所不同。
常见的悬架结构有麦弗逊式悬架、双叉臂式悬架和多连杆式悬架等。
麦弗逊式悬架结构简单，占用空间小，成本较低，是目前大多数乘用车前悬架的首选。
但它在侧向支撑和操控性能方面相对较弱。
双叉臂式悬架具有更好的侧向支撑和操控性能，但结构复杂，成本较高，通常用于高端车型和运动车型。
汽车底盘构造总结
汽车底盘构造一、传动系统功用：将发动机发出的动力按需要传给驱动车轮，使路面对驱动车轮产生一个牵引力，推动汽车行驶.1、传动系统的组成机械式传动系统主要由离合器、变速器、万向传动装置和驱动桥组成.其中万向传动装置由万向节和传动轴（、中间支撑）组成，驱动桥由主减速器和差速器、半轴组成。
2、传动系统的功用（1）减速增矩发动机输出的动力具有转速高、转矩小的特点,无法满足汽车行驶的基本需要，通过传动系统的主减速器，可以达到减速增矩的目的，即传给驱动轮的动力比发动机输出的动力转速低，转矩大。
(2）变速变矩发动机的最佳工作转速范围很小，但汽车行驶的速度和需要克服的阻力却在很大范围内变化，通过传动系统的变速器,可以在发动机工作范围变化不大的情况下，满足汽车行驶速度变化大和克服各种行驶阻力的需要.（3）实现倒车发动机不能反转，但汽车除了前进外，还要倒车,在变速器中设置倒档，汽车就可以实现倒车。
(4）中断动力传递起动发动机、换档过程中、行驶途中短时间停车、汽车低速滑行等情况下，都需要中断传动系统的动力传递，利用变速器的空档可以中断动力传递。
(5）差速功能在汽车转向等情况下，需要两驱动轮能以不同转速转动,通过驱动桥中的差速器可以实现差速功能。
3、传动系(发动机)的布置形式（一）离合器1、功用（1)保证汽车平稳起步；（2)保证换档时工作平顺；(3)防止传动系统过载。
2、摩擦离合器的工作原理摩擦离合器依靠摩擦原理传递发动机动力.当从动盘与飞轮之间有间隙时,飞轮不能带动从动盘旋转，离合器处于分离状态.当压紧力将从动盘压向飞轮后，飞轮表面对从动盘表面的摩擦力带动从动盘旋转，离合器处于接合状态。
3、离合器的组成：（1)主动部分:飞轮、压盘、离合器盖等;（2)从动部分：从动盘；（3）压紧部分:压紧弹簧；（4)操纵机构：分离杠杆、分离轴承、回位弹簧、分离套筒、分离叉等.4、离合器自由间隙:离合器接合时，分离轴承前端面与分离杠杆端头之间的间隙。
汽车底盘各部分的工作原理
汽车底盘各部分的工作原理
汽车底盘是汽车的重要组成部分，它主要由悬挂系统、转向系统、制动系统和传动系统组成。
各部分的工作原理如下：
1. 悬挂系统：汽车悬挂系统主要作用是支撑车身，使车身能够平稳行驶。
悬挂系统的主要构成部分包括弹簧、减震器、悬挂臂等。
弹簧起支承车身重量和吸收路面不平的作用，减震器则起减轻车身震动的作用，悬挂臂则是车轮与车身之间的连接件，起到承载车轮重量和转向的作用。
2. 转向系统：转向系统主要作用是控制汽车方向，并进行转向操作。
转向系统的主要构成部分包括转向盘、转向节、转向机和行星齿轮等。
当司机旋转转向盘时，转向节会使左右轮转向。
转向机是将转动方向从转向节传递到左右轮上，行星齿轮则是将气压转化为力将转向盘与转向节连接起来的。
3. 制动系统：汽车的制动系统主要作用是减速或停车。
制动系统的主要构成部分包括制动盘、制动鼓、制动片、刹车泵、刹车油管等。
制动盘和制动鼓是车轮上的部件，当制动片挤压制动盘或制动鼓时，可以使车轮减速或停车。
刹车泵和刹车油管负责使液体在车轮和车身之间流动，起到连接的作用。
4. 传动系统：传动系统是汽车动力来源，主要由发动机、变速器、驱动轴和传动轴等组成。
发动机是产生动力的源头，转速会经由变速器的调节而传给驱动轴。
驱动轴和传动轴则使动力传输到车轮上，推动车辆前进。
其中变速器根据行车状态而改变齿轮比例，以调节发动机的转速和车轮速度的关系。
汽车底盘构造与工作原理分析
汽车底盘构造与工作原理分析汽车底盘是指汽车的骨架部分，由车身底盘、悬挂系统、传动系统和制动系统等组成。
底盘是汽车运行和驾驶的基础，对汽车的稳定性、操控性和乘坐舒适性有着重要影响。
本文将从底盘的构造和工作原理两个方面进行分析。
一、底盘的构造1.车身底盘：车身底盘是汽车从车身框架到悬挂系统连接处的结构，起到承载整车重量、抗扭转和冲击的作用。
车身底盘通常由长梁、横梁、纵梁和横向连接件等组成，通过焊接或螺栓连接在一起。
2.悬挂系统：悬挂系统是底盘中非常重要的组成部分，它负责支撑和连接车身和车轮，使车身保持相对平稳的悬挂状态。
常见的悬挂系统有独立悬挂系统和非独立悬挂系统。
独立悬挂系统独立支撑每个车轮，能更好地保持接地面的稳定性，提高行车的稳定性和乘坐舒适性；非独立悬挂系统则是多个车轮共享一个悬挂系统，成本较低但乘坐舒适性较差。
3.传动系统：传动系统是汽车底盘中的重要部分，主要由发动机、变速器、传动轴、差速器和半轴等组成。
传动系统将发动机产生的动力传递到车轮上，使车辆正常行驶。
发动机通过变速器将转速和扭矩变换为适合行驶的转速和扭矩，然后通过传动轴和差速器分配到各个车轮。
4.制动系统：制动系统是底盘中确保车辆行驶安全的关键部分，主要由制动器、制动液、制动管路和制动控制器等组成。
制动系统通过制动器产生摩擦力，将车轮的旋转转化为热能，使车辆减速或停止。
常见的制动系统有盘式制动系统和鼓式制动系统，盘式制动系统制动性能更好，但成本相对较高。
二、底盘的工作原理1.承载力和刚度：底盘通过车身底盘结构和悬挂系统的设计，提供足够的承载力和刚度，使车身能够承受各种力的作用而不发生破坏。
底盘的承载力和刚度与车身结构和底盘连接方式息息相关，制造商在设计时需要考虑到车辆的重量、动态载荷和冲击力等因素。
2.悬挂系统的工作原理：悬挂系统通过弹簧和减震器来减缓和吸收从路面传递到车身的震动和冲击力。
弹簧能够支撑车身重量，并起到减震的作用，而减震器则能够阻尼弹簧振动，提供更好的悬挂舒适性和稳定性。
汽车底盘系统的设计原理解析
汽车底盘系统的设计原理解析汽车底盘系统是整车的重要组成部分，它承载车辆的重量并支撑车身，同时提供给悬挂系统、转向系统和制动系统等其他关键系统所需的支撑和安装位置。
在本文中，将对汽车底盘系统的设计原理进行详细的解析。
1. 汽车底盘系统的组成汽车底盘系统主要由车身框架、底盘组件、悬挂系统、转向系统和制动系统等部分组成。
1.1 车身框架车身框架是底盘系统的核心部分，它由长梁和横梁组成，能够提供足够的刚度和强度以支撑整个车身重量和外部载荷。
同时，车身框架还能够分散和转移碰撞力，提高车辆的安全性能。
1.2 底盘组件底盘组件包括底盘梁、支撑梁、地盘、箱型梁等，它们通过焊接或螺栓紧固与车身框架连接在一起，起到支撑和固定的作用。
底盘组件的设计要满足强度、刚度和经济性的要求，确保整个底盘系统具有良好的稳定性和可靠性。
1.3 悬挂系统悬挂系统是底盘系统中的重要组成部分，它由弹簧、减震器、悬挂臂等组件构成，能够使车轮与车身之间保持一定的相对运动关系，提供良好的悬挂特性和驾驶舒适性。
1.4 转向系统转向系统主要由转向机构、转向齿轮、转向器和方向盘等部件组成，它能够通过方向盘的操纵来改变车轮的转向，使车辆具备良好的转向灵活性和操控性能。
1.5 制动系统制动系统包括刹车片、刹车盘、制动器、制动总泵等组件，它们能够通过对车轮施加一定的制动力矩，使车辆减速或停车。
制动系统的设计要求安全可靠，保证车辆在行驶中能够及时有效地制动。
2. 汽车底盘系统的设计原理在汽车底盘系统的设计过程中，需要考虑以下几个设计原理：2.1 强度和刚度汽车底盘系统的设计要具备足够的强度和刚度，能够承受车身重量和外部载荷，并保持良好的稳定性和可靠性。
通过采用合适的材料和结构设计，以及严格的质量控制，可以确保底盘系统的强度和刚度满足设计要求。
2.2 负重均衡底盘系统需要能够将车身的重量均匀分布到各个车轮上，以确保车辆具备良好的行驶稳定性和操控性能。
通过合理设计车身框架和底盘组件的布局，可以实现负重均衡效果。
汽车底盘构造与工作原理
汽车底盘构造与工作原理嘿，朋友们！今天咱来聊聊汽车底盘这个神奇的玩意儿。
你说这汽车底盘，就好比人的腿脚，要是腿脚不利索，那这人还咋走路，更别说跑啦！汽车也一样，底盘要是不行，那还怎么在路上欢快地跑呀！汽车底盘主要由传动系、行驶系、转向系和制动系这几个部分组成。
传动系呢，就像是汽车的动力输送带，把发动机的力量传送到轮子上，让车子能跑起来。
你想想，要是没有这个输送带，发动机再有劲也使不上呀！就好像你有力气却没地方使，那多憋屈呀！行驶系呢，包括车架、车桥、车轮和悬架。
车架就像是人的骨架，把整个车子撑起来。
车桥呢，连接着车轮，带着车轮转动。
车轮就不用多说啦，直接和地面接触，要是没有好的车轮，那可就容易打滑或者爆胎啥的，多吓人呀！悬架呢，就像是给车子装了个大弹簧，能让车子在颠簸的路上也能稳稳当当的，不至于把咱颠得七荤八素的。
转向系，那就是让车子能拐弯的关键啦！没有它，车子就只能直愣愣地往前冲，那可不行，遇到个弯道还不得撞墙呀！它就像我们的胳膊，能灵活地控制方向。
制动系呢，这可是关乎安全的重要部分呀！能让车子停下来。
就跟我们走路要停下脚步一样，要是没有刹车，那车子还不得一路冲下去呀，多危险呀！你说这汽车底盘的构造是不是很神奇呀？它们各自有着重要的作用，相互配合，才能让汽车正常行驶。
咱再来说说底盘的工作原理。
就拿传动系来说吧，发动机产生动力，通过离合器、变速器等一系列部件，把动力传递到车轮上，让车子跑起来。
这中间的过程可复杂着呢，就像一场接力赛，每个部件都要准确无误地传递好“接力棒”，不然车子可就跑不起来啦！行驶系呢，车架稳稳地支撑着车子，车桥带着车轮转动，悬架让车子在各种路况下都能保持平稳。
这就好比人走路，脚要稳稳地踩在地上，身体要保持平衡，才能走得稳当。
转向系让我们能随心所欲地控制车子的方向，就像我们想往哪走就往哪走，多自由呀！制动系就像是给车子装了个保险，在需要的时候能让车子迅速停下来，保障我们的安全。
汽车底盘各系统的功用、组成和工作原理
汽车底盘各系统的功用、组成和工作原理汽车底盘是指汽车的主要组成部分之一，起着支撑车身、传递动力和保证操控稳定性的重要作用。
底盘由多个系统组成，包括悬挂系统、制动系统、转向系统、传动系统等。
这些系统各自承担着不同的功能，并通过相互配合工作，使汽车具备良好的驾驶性能和舒适性。
悬挂系统是汽车底盘中最重要的系统之一。
它主要由弹簧、减振器和悬挂臂等组成。
悬挂系统的主要功用是支撑车身，减少车辆行驶过程中的震动和颠簸。
当车辆行驶时，悬挂系统能够通过减振器将路面传来的震动减少到最低程度，提高乘坐的舒适性和稳定性。
制动系统是保证汽车行驶安全的重要系统。
它主要由制动器、制动盘和制动片组成。
制动系统的主要功用是通过制动器施加力量使车轮停止转动，从而减速或停止车辆行驶。
当驾驶员踩下制动踏板时，制动系统会使制动盘与制动片紧密接触，通过摩擦产生的阻力来减速车辆。
制动系统的工作原理是将驾驶员的制动指令转化为液压信号，通过液压系统将制动力传输到各个车轮。
转向系统是汽车底盘中用于控制车辆转向的系统。
它主要由转向机构、转向齿轮和转向杆等组成。
转向系统的主要功用是通过转向机构将驾驶员的转向指令转化为车轮的转动，控制车辆的行驶方向。
当驾驶员转动方向盘时，转向系统会通过转向齿轮将转动力量传递到车轮，使车辆改变方向。
转向系统的工作原理是通过转向机构将驾驶员的转向力量转化为车轮的转动力量。
传动系统是汽车底盘中实现动力传递的系统。
它主要由发动机、离合器、变速器和传动轴等组成。
传动系统的主要功用是将发动机产生的动力传递到车轮，驱动车辆行驶。
当驾驶员踩下油门时，发动机会产生动力，传动系统会将这个动力传递到车轮，推动车辆前进。
传动系统的工作原理是通过离合器和变速器将发动机的动力传递到传动轴，再通过传动轴将动力传输到车轮。
除了以上几个主要系统外，汽车底盘还包括燃油供给系统、冷却系统和排气系统等。
燃油供给系统主要负责将燃油输送到发动机，确保发动机正常运行。
